标准9针串口引脚定义

合集下载

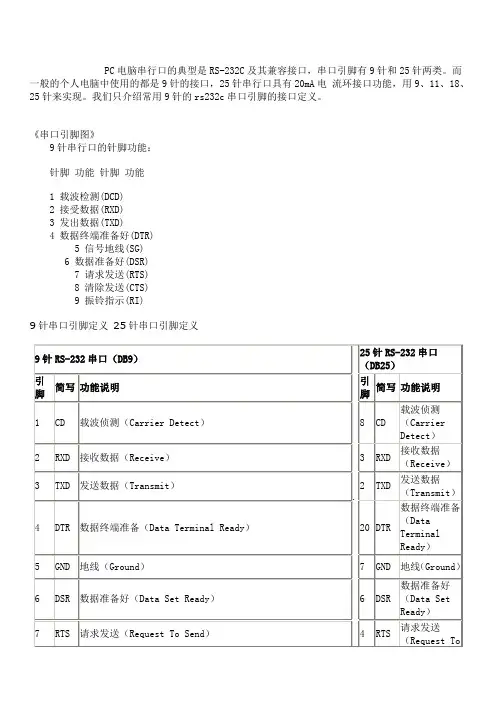

串口引脚图

串口引脚图

PC电脑串行口的典型是RS-232C及其兼容接口,串口引脚有9针和25针两类。

而一般的个人电脑中使用的都是9针的接口,25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。

我们只介绍常用9针的rs232c串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能:针脚功能针脚功能1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)9针串口引脚定义25针串口引脚定义如何制作称重仪表与计算机之间的连线一般情况下,地磅本身带有连接到计算机com口的线,如果该线丢失或损坏,请参考下面的资料重新制作!请按称重仪表的RS232端口类型和计算机端口类型在市场购买相应接口(一般电子或电脑商店都有买),仪表与计算机之间的连接可选一般网线或屏弊线(至少三芯)。

按照称重仪表的说明书,找出仪表RS232端口的地线脚(GND)、发送脚(TXD)、接收脚(RXD),计算机的RS23端品的地线脚(GND)、发送脚(TXD)、接收脚(RXD)。

接照下表连接:仪表的引脚说明,请查看连接称重仪表说明书。

目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(小于12米),可以用电缆线直接连接标准RS232端口 (RS422,RS485较远),若距离较远,需附加调制解调器(MODEM)。

最为简单且常用的是三线制接法,即地、接收数据和发送数据三脚相连,本文只涉及到最为基本的接法,且直接用RS232相连,和DB25的常用信号脚说明:9针串口(DB9)25针串口(DB25)针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL232C串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口,均是2与3直接相连;两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)25针-25针9针-25针9针-9针2 3 3 2 2 23 2 2 3 3 35 5 7 7 5 7上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜。

9针串口定义

9针串口定义

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

9针RS232接口定义

9针RS232接口定义

9针R S232接口定义-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANRS232串口针脚定义9针接口针脚定义:Pin 1 CD Received Line Signal Detector (Data Carrier Detect)Pin 2 RXD Received DataPin 3 TXD Transmit DataPin 4 DTR Data Terminal ReadyPin 5 GND Signal GroundPin 6 DSR Data Set ReadyPin 7 RTS Request To SendPin 8 CTS Clear To SendPin 9 RI Ring Indicator9芯信号方向来自缩写描述1 调制解调器CD 载波检测2 调制解调器RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地6 调制解调器DSR 通讯设备准备好7 PC RTS 请求发送8 调制解调器CTS 允许发送9 调制解调器RI 响铃指示器注:调制解调器 (在这里是一个例子,它可以是其它的RS232终端设备) 9针-25针rs232串口针脚定义这种串口线用于连接两台针脚数量不一样的rs232接口计算机,串口线头是 9 针母插头,另一头是 25 针母插头如下图片所试:<9针串口信号定义> <25针串口信号定义>?rs232串口信号引脚定义D-Sub 9 D-Sub 25Receive Data 2 2 Transmit DataTransmit Data 3 3 Receive DataData Terminal Ready 4 6+8 Data Set Ready + Carrier DetectSystem Ground 5 7 System GroundData Set Ready + Carrier Detect 6+1 20 Data Terminal ReadyRequest to Send 7 5 Clear to SendClear to Send 8 4 Request to Send信号简称:TXD、RXD、RTS、CTS、DTR、DSR、DCD、RI、GND。

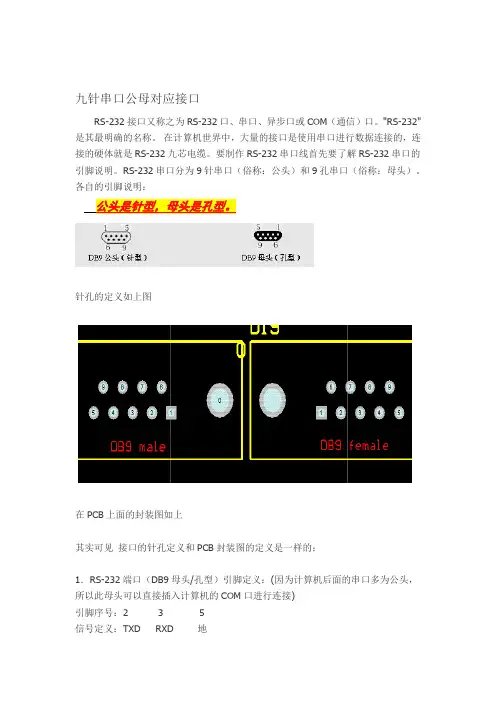

九针串口公母对应接口

九针串口公母对应接口

九针串口公母对应接口RS-232接口又称之为RS-232口、串口、异步口或COM(通信)口。

"RS-232"是其最明确的名称。

在计算机世界中,大量的接口是使用串口进行数据连接的,连接的硬体就是RS-232九芯电缆。

要制作RS-232串口线首先要了解RS-232串口的引脚说明。

RS-232串口分为9针串口(俗称:公头)和9孔串口(俗称:母头)。

各自的引脚说明:公头是针型,母头是孔型。

针孔的定义如上图在PCB上面的封装图如上其实可见接口的针孔定义和PCB封装图的定义是一样的;1.RS-232端口(DB9母头/孔型)引脚定义:(因为计算机后面的串口多为公头,所以此母头可以直接插入计算机的COM口进行连接)引脚序号:2 3 5信号定义:TXD RXD 地2.RS-232端口(DB9公头/针型)引脚定义:引脚序号:2 3 5信号定义:RXD TXD 地了解了RS-232端口公头和母头的引脚标准,制作数据线就变的相当简单,从上图可以注意到公头和母头的收发数据端的引脚刚好相反。

注意这一点后,串口数据线的制作如下:1:公头和公头的接法:(不同计算机之间的COM口就是这种接法)COM1公头2——数据线母头2——数据线母头3——COM2公头33——数据线母头3——数据线母头2——COM2公头25——数据线母头5——数据线母头5——COM2公头5由上述数据流向可见:连接两计算机COM口的数据线两头都是母头,且内部引脚进行了交叉。

数据线连接的结果使得外部的两个计算机COM口数据引脚也进行了交叉:即:二三交叉,五五相连。

这样就实现了两台计算机之间的COM口进行异步全双工的串口通信方式。

2:公头和母头的接法:(有些实验开发板的串口接口用的是母头,这种连接方法一般用于计算机COM口与其他外部设备相连的一种接法。

)计算机COM1公头 2——数据线母头2——数据线公头2——开发板COM2母头2 3——数据线母头3——数据线公头3——开发板COM2母头3 5——数据线母头5——数据线公头5——开发板COM2母头5 从数据线接法可以可以看出,数据线内部引脚没有进行交叉,这是因为母头和公头的本身的引脚功能是相对的,所以不需要进行交叉。

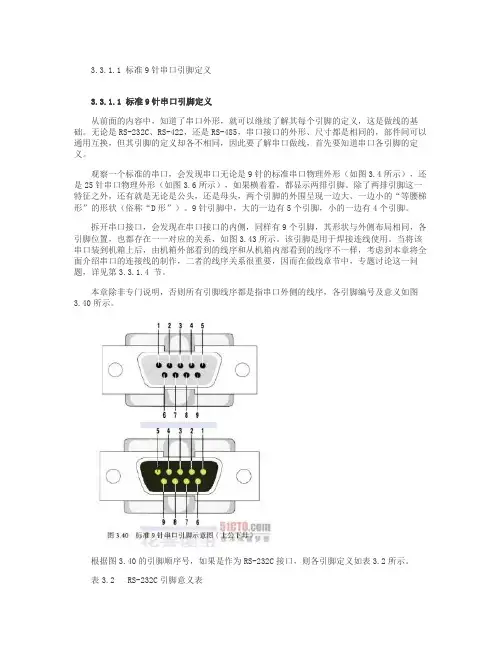

标准9针串口引脚定义(精)

标准9针串口引脚定义(精)

3.3.1.1 标准9针串口引脚定义3.3.1.1 标准9针串口引脚定义从前面的内容中,知道了串口外形,就可以继续了解其每个引脚的定义,这是做线的基础。

无论是RS-232C、RS-422,还是RS-485,串口接口的外形、尺寸都是相同的,部件间可以通用互换,但其引脚的定义却各不相同,因此要了解串口做线,首先要知道串口各引脚的定义。

观察一个标准的串口,会发现串口无论是9针的标准串口物理外形(如图3.4所示),还是25针串口物理外形(如图3.6所示),如果横着看,都显示两排引脚。

除了两排引脚这一特征之外,还有就是无论是公头,还是母头,两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状(俗称“D形”)。

9针引脚中,大的一边有5个引脚,小的一边有4个引脚。

拆开串口接口,会发现在串口接口的内侧,同样有9个引脚,其形状与外侧布局相同,各引脚位置,也都存在一一对应的关系,如图3.43所示。

该引脚是用于焊接连线使用。

当将该串口装到机箱上后,由机箱外部看到的线序和从机箱内部看到的线序不一样,考虑到本章将全面介绍串口的连接线的制作,二者的线序关系很重要,因而在做线章节中,专题讨论这一问题,详见第3.3.1.4 节。

本章除非专门说明,否则所有引脚线序都是指串口外侧的线序,各引脚编号及意义如图3.40所示。

根据图3.40的引脚顺序号,如果是作为RS-232C接口,则各引脚定义如表3.2所示。

表3.2 RS-232C引脚意义表各引脚的电气特性为:在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。

在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。

对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。

作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。

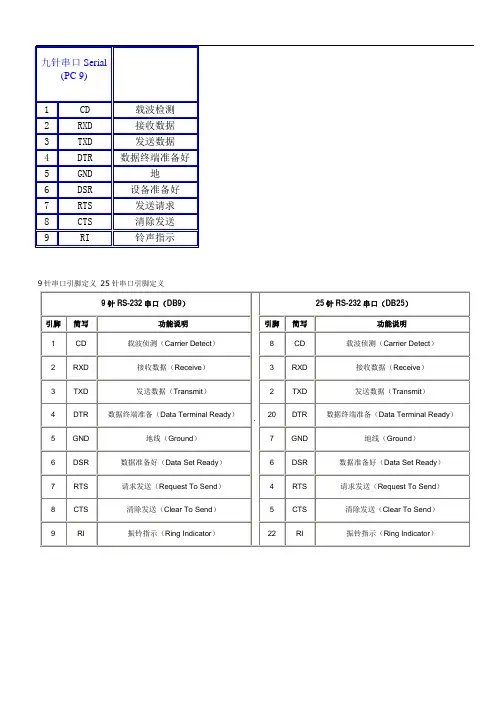

9针串口引脚定义 25针串口引脚定义

9针串口引脚定义 25针串口引脚定义

9针串口引脚定义25针串口引脚定义RS-232-C 串口通讯详解串行通信接口标准经过使用和发展,目前已经有几种。

但都是在RS-232标准的基础上经过改进而形成的。

所以,以RS-232C为主来讨论。

RS- 323C标准是美国EIA(电子工业联合会)与BELL等公司一起开发的1969年公布的通信协议。

它适合于数据传输速率在0~20000b/s围的通信。

这个标准对串行通信接口的有关问题,如信号线功能、电器特性都作了明确规定。

由于通行设备厂商都生产与RS-232C制式兼容的通信设备,因此,它作为一种标准,目前已在微机通信接口中广泛采用。

在讨论RS-232C接口标准的容之前,先说明两点:首先,RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE (Data Communication Equipment)而制定的。

因此这个标准的制定,并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机(更准确的说,是计算机接口)与终端或外设之间的近端连接标准。

显然,这个标准的有些规定及和计算机系统是不一致的,甚至是相矛盾的。

有了对这种背景的了解,我们对RS-232C标准与计算机不兼容的地方就不难理解了其次,RS-232C标准中所提到的“发送”和“接收”,都是站在DTE立场上,而不是站在DCE的立场来定义的。

由于在计算机系统中,往往是CPU和I/O设备之间传送信息,两者都是DTE,因此双方都能发送和接收。

一、RS-232-CRS-232C标准(协议)的全称是EIA-RS-232C标准,其中EIA(Electronic Industry Association)代表美国电子工业协会,RS(ecommeded standard)代表推荐标准,232是标识号,C代表RS232的最新一次修改(1969),在这之前,有RS232B、RS232A。

它规定连接电缆和机械、电气特性、信号功能及传送过程。

九针串口引脚定义

九针串口引脚定义

九针串口引脚定义1. 引言九针串口是一种常用的数据通信接口,用于在计算机和外部设备之间传输数据。

它由九根针脚组成,每个针脚有不同的功能,如数据发送、数据接收、地线等。

正确理解和使用九针串口的引脚定义对于进行串口通信至关重要。

本文将详细介绍九针串口的每个引脚定义及其功能。

2. 九针串口引脚定义九针串口的引脚定义如下图所示:+---+---+| o + o || o + o || o + o || o + o || o + o || o + o |+---+---+九针串口的每根引脚的定义和功能如下:2.1 引脚1 - 地线(Ground)引脚1是九针串口的地线。

地线起着电流回路的作用,将电流环路连接在一起,确保电流正常流动。

地线是串口通信中非常重要的引脚,它使电流形成一个封闭的环路,有效地减少了电磁干扰。

在进行串口通信时,必须将设备的地线与计算机的地线连接在一起。

2.2 引脚2 - 接收数据(Receive Data)引脚2是九针串口的接收数据引脚。

当外部设备向计算机传输数据时,数据将通过这个引脚输入到计算机中。

计算机需要将这个引脚连接到相应的接收数据引脚,以便接收外部设备传输过来的数据。

2.3 引脚3 - 发送数据(Transmit Data)引脚3是九针串口的发送数据引脚。

当计算机向外部设备传输数据时,数据将通过这个引脚从计算机发送出去。

计算机需要将这个引脚连接到相应的发送数据引脚,以便将数据传输给外部设备。

2.4 引脚4 - 请求发送(Request to Send)引脚4是九针串口的请求发送引脚。

当计算机希望向外部设备发送数据时,计算机会通过这个引脚发送请求信号。

外部设备会根据这个信号判断是否准备好接收数据。

2.5 引脚5 - 清除发送(Clear to Send)引脚5是九针串口的清除发送引脚。

当外部设备准备好接收数据时,会通过这个引脚发送一个信号给计算机。

计算机会根据这个信号判断是否可以发送数据。

9针串口引脚定义

9针串口引脚定义

9针串口引脚定义 25针串口引脚定义引脚 简与 功能说明 1CD载波侦测(Carrier Detect)2 RXD 接收数据(Receive) 3TXD发送数据(Transmit)4 DTR数据终端准备(Data Terminal Ready)5 GND 地线(Ground)6 DSR 数据准备好(Data Set Ready) 7RTS请求发送(Request To Send)8 CTS 清除发送(Clear To Send) 9 RI 振铃指示(Ring Indicator) 引脚 简写 功能说明8CD载波侦测(Carrier Detect)3 RXD 接收数据(Receive) 2TXD发送数据(Transmit)20 DTR数据终端准备(Data Terminal Ready)7 GND 地线(Ground)6DSR数据准备好(Data Set Ready)4 RTS 请求发送(Request To Send)5 CTS 清除发送(Clear To Send)22 RI 振铃指示(Ring Indicator1载波检测(DCD) 2接受数据(RXD) 3发出数据(TXD) 4数据终端准备好(DTR) 5信号地线(SG) 6 数据准备好(DSR)7请求发送(RTS) 8 清除发送(CTS) 9 振铃指示(RI)PC 电脑串行口的典型是 RS-232C 及其兼容接口,串口引脚有 9针和25针两类。

而一般的个人电脑中使用 的都是9针的接口,25针串行口具有20mA 电流环接口功能,用 9、11、18、25针来实现。

我们只介绍常 用9针的rs232c 串口引脚的接口定义。

《串口引脚图》9针串行口的针脚功能:RS-232C 接口定义(25 芯)针脚定义符号1 频蔽地线2 发送数据TXD3 接收数据RXD4 请求发送RTS5 允许发CTS6数据准备好 DSR7信号地 SG8载波检测 DCD9发送返回 (+)10未定义11数据发送 (-)12~17 未定义18数据接收 (+)19未定义20数据终端准备好 DTR 21未定义22振铃 RI23~24 未定义25 接收返回 (-)。

9针全串口针脚定义详解

9针全串口针脚定义详解

9针串口流控定义详细解析DCD :载波检测。

主要用于Modem通知计算机其处于在线状态,即Modem检测到拨号音,处于在线状态。

RXD:此引脚用于计算机接收外部设备送来的数据;在你使用Modem时,你会发现RXD指示灯在闪烁,说明RXD引脚上有数据进入。

TXD:此引脚将计算机的数据发送给外部设备;在你使用Modem时,你会发现TXD指示灯在闪烁,说明计算机正在通过TXD引脚发送数据。

DTR:数据终端就绪;当此引脚高电平时,通知Modem可以进行数据传输,计算机已经准备好。

GND:信号地;此位不做过多解释。

DSR:数据设备就绪;此引脚高电平时,通知计算机Modem已经准备好,可以进行数据通讯了。

RTS:请求发送;此脚有计算机来控制,用以通知Modem马上传送数据至计算机;否则,Modem将收到的数据暂时放入缓冲区中。

CTS: 清除发送;此脚由Modem控制,用以通知计算机将欲传的数据送至Modem。

RI : Modem通知计算机有呼叫进来,是否接听呼叫由计算机决定很久很久以前,计算机还没有出现,那时就已经存在了(计算机)史前的串口设备(电传打字机,工控测量设备,通信调制解调器),为了连接这些串口,EIA制定了RS232标准,采用DB25接插件,支持同步和异步串口,D型的接口可以有效防止插反。

标准化给使用带来了便利。

时光荏苒,个人计算机出现了,这些已有的串口设备毫无疑问地成为了最初的外设,自然而然地RS232标准被个人计算机采纳。

但是设备制造商倾向于体积更小,成本更低的接口,因此,将DB25中未使用的和支持同步模式的引脚去掉,形成DB9。

最初的情况相当混乱,因为DB9只定义了信号,却没有指定信号和引脚的对应关系,各个制造商只能自行定义。

幸运的是,IBM的PC成了工业标准,DB9逐渐统一到IBM的定义上来。

DB9只有9根线,遵循RS232标准。

定义如下:DTR,DSR------DTE设备准备好/DCE设备准备好。

标准9针串口引脚定义

标准9针串口引脚定义

标准9针串口引脚定义从前面的内容中,知道了串口外形,就可以继续了解其每个引脚的定义,这是做线的基础。

无论是RS-232C、RS-422,还是RS-485,串口接口的外形、尺寸都是相同的,部件间可以通用互换,但其引脚的定义却各不相同,因此要了解串口做线,首先要知道串口各引脚的定义。

观察一个标准的串口,会发现串口无论是9针的标准串口物理外形(如图3.4所示),还是25针串口物理外形(如图3.6所示),如果横着看,都显示两排引脚。

除了两排引脚这一特征之外,还有就是无论是公头,还是母头,两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状(俗称“D形”)。

9针引脚中,大的一边有5个引脚,小的一边有4个引脚。

拆开串口接口,会发现在串口接口的内侧,同样有9个引脚,其形状与外侧布局相同,各引脚位置,也都存在一一对应的关系,如图3.43所示。

该引脚是用于焊接连线使用。

当将该串口装到机箱上后,由机箱外部看到的线序和从机箱内部看到的线序不一样,考虑到本章将全面介绍串口的连接线的制作,二者的线序关系很重要,因而在做线章节中,专题讨论这一问题,详见第3.3.1.4 节。

本章除非专门说明,否则所有引脚线序都是指串口外侧的线序,各引脚编号及意义如图3.40所示。

根据图3.40的引脚顺序号,如果是作为RS-232C接口,则各引脚定义如表3.2所示。

表3.2 RS-232C引脚意义表各引脚的电气特性为:在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。

在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。

对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。

作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。

(完整版)电脑9针串口

(完整版)电脑9针串口

电脑9针串口电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义9PIN-conn25 PIN-connector Name Dir Descriptionector1 8 CD input Carrier Detect2 3 RXD input Receive Data3 2 TXD output Transmit Data4 20 DTR output Data Terminal Ready5 7 GND -- System Ground6 6 DSR input Data Set Ready7 4 RTS output Request to Send8 5 CTS input Clear to Send9 22 RI input Ring Indicator此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

9针串口引脚定义

9针串口引脚定义

9针串口引脚定义9针串口是一种常见的计算机通信接口,它可以用于将计算机连接到各种外围设备如打印机、调制解调器等。

这种接口在现代计算机上已经较为少见,但在一些老式设备上仍然广泛使用。

下面是9针串口引脚的定义及功能:1. DCD(Data carrier detect):表示数据载波检测,当其高电平时表示有数据传输。

2. RxD(Receive data):表示接收数据,这个引脚用于从外部设备接收数据。

3. TxD(Transmit data):表示发送数据,这个引脚用于向外部设备发送数据。

4. DTR(Data terminal ready):表示数据终端准备,当其高电平时表示计算机已准备好与外部设备进行数据传输。

5. GND(Ground):表示接地,用于连接到地面。

6. DSR(Data set ready):表示数据集准备就绪,当其高电平时表示外部设备已准备好进行数据传输。

7. RTS(Request to send):表示请求发送,在发送数据之前,计算机需要告知外部设备发送数据已经准备好。

8. CTS(Clear to send):表示清除发送,这个引脚用于告知计算机是否可以继续发送数据。

9. RI(Ring indicator):表示铃响指示器,当外部设备有呼叫请求时,会发出一个响铃信号。

以上就是9针串口引脚的定义及功能。

需要注意的是,由于9针串口是一种老式接口,很多现代计算机并不支持。

在连接外部设备时,需要确认计算机的接口类型以免出现不兼容的问题。

另外,现代计算机一般使用USB接口作为主要通信接口,这种接口简单易用,且可以实现更高的数据传输速度和更可靠的连接。

9针串口公母头对接

9针串口公母头对接

九针串口公母对应接口分类:杂谈2013-02-20 10:15 97人阅读评论(0) 收藏举报RS-232接口又称之为RS-232口、串口、异步口或COM(通信)口。

"RS-232"是其最明确的名称。

在计算机世界中,大量的接口是使用串口进行数据连接的,连接的硬体就是RS-232九芯电缆。

要制作RS-232串口线首先要了解RS-232串口的引脚说明。

RS-232串口分为9针串口(俗称:公头)和9孔串口(俗称:母头)。

各自的引脚说明:针孔的定义如上图在PCB上面的封装图如上其实可见接口的针孔定义和PCB封装图的定义是一样的;1.RS-232端口(DB9母头/孔型)引脚定义:(因为计算机后面的串口多为公头,所以此母头可以直接插入计算机的COM口进行连接)引脚序号:2 3 5信号定义:TXD RXD 地2.RS-232端口(DB9公头/针型)引脚定义:引脚序号:2 3 5信号定义:RXD TXD 地了解了RS-232端口公头和母头的引脚标准,制作数据线就变的相当简单,从上图可以注意到公头和母头的收发数据端的引脚刚好相反。

注意这一点后,串口数据线的制作如下:1:公头和公头的接法:(不同计算机之间的COM口就是这种接法)COM1公头2——数据线母头2——数据线母头3——COM2公头33——数据线母头3——数据线母头2——COM2公头25——数据线母头5——数据线母头5——COM2公头5由上述数据流向可见:连接两计算机COM口的数据线两头都是母头,且内部引脚进行了交叉。

数据线连接的结果使得外部的两个计算机COM口数据引脚也进行了交叉:即:二三交叉,五五相连。

这样就实现了两台计算机之间的COM口进行异步全双工的串口通信方式。

2:公头和母头的接法:(有些实验开发板的串口接口用的是母头,这种连接方法一般用于计算机COM口与其他外部设备相连的一种接法。

)计算机COM1公头 2——数据线母头2——数据线公头2——开发板COM2母头2 3——数据线母头3——数据线公头3——开发板COM2母头3 5——数据线母头5——数据线公头5——开发板COM2母头5 从数据线接法可以可以看出,数据线内部引脚没有进行交叉,这是因为母头和公头的本身的引脚功能是相对的,所以不需要进行交叉。

485九针串口引脚定义

485九针串口引脚定义

485九针串口引脚定义1. 引脚1:屏蔽线(Shield)引脚1是屏蔽线,用于提供外部设备与计算机之间的屏蔽保护,防止干扰信号的干扰。

2. 引脚2:数据线A(Data A)引脚2是数据线A,用于传输从计算机发送到外部设备的数据信号。

3. 引脚3:数据线B(Data B)引脚3是数据线B,用于传输从外部设备发送到计算机的数据信号。

4. 引脚4:数据线Z(Data Z)引脚4是数据线Z,用于传输从计算机发送到外部设备的数据信号,与数据线A相同。

5. 引脚5:数据线Y(Data Y)引脚5是数据线Y,用于传输从外部设备发送到计算机的数据信号,与数据线B相同。

6. 引脚6:保留(Reserved)引脚6是保留引脚,暂时没有特定的功能和用途,可能在将来的版本中被使用。

7. 引脚7:接地(Ground)引脚7是接地引脚,用于连接设备的地线,确保电路的稳定和可靠性。

8. 引脚8:发送使能(Transmit Enable)引脚8是发送使能引脚,用于控制数据的发送,当接收设备准备好接收数据时,发送使能引脚将被激活。

9. 引脚9:接收使能(Receive Enable)引脚9是接收使能引脚,用于控制数据的接收,当发送设备准备好发送数据时,接收使能引脚将被激活。

通过以上对485九针串口引脚的详细介绍,我们可以看出,每个引脚都有特定的功能和用途,通过连接不同的设备和接口,可以实现计算机与外部设备之间的数据传输和通信。

在实际应用中,我们需要根据具体的需求和设备要求来选择和使用适当的引脚。

总结起来,485九针串口引脚定义如下:1. 屏蔽线(Shield)2. 数据线A(Data A)3. 数据线B(Data B)4. 数据线Z(Data Z)5. 数据线Y(Data Y)6. 保留(Reserved)7. 接地(Ground)8. 发送使能(Transmit Enable)9. 接收使能(Receive Enable)通过了解每个引脚的作用和功能,我们可以更好地理解和应用485九针串口,实现设备间的高效通信和数据传输。

电脑串口(9针)详细定义与使用说明

电脑串口(9针)详细定义与使用说明

电脑串口(9针)详细定义与使用说明电脑串口引脚定义按序号说明:1 载波检测(DCD)2 接受数据(RXD)3 发出数据(TXD)4 数据终端准备好(DTR)5 信号地线(SG)6 数据准备好(DSR)7 请求发送(RTS)8 清除发送(CTS)9 振铃指示(RI)串口母头连接器的管脚定义PIN-connecto此上为计算机串口管脚定义说明。

1、RS-232C母接头定义(9芯):,注意图和总引脚的标号。

针脚定义符号1 载波检测 DCD2 接收数据 RXD3 发送数据 TXD4 数据终端准备好 DTR5 信号地 SG6 数据准备好 DSR7 请求发送 RTS8 清除发送 CTS9 振铃提示 RIPin 1 Received Line Signal Detector(Data Carrier Detect)Pin 2 Received DataPin 3 Transmit DataPin 4 Data Terminal ReadyPin 5 Signal GroundPin 6 Data Set ReadyPin 7 Request To SendPin 8 Clear To SendPin 9 Ring Indicator2、RS-232C母接头定义(25芯)针脚定义符号1 频蔽地线2 发送数据 TXD3 接收数据 RXD4 请求发送 RTS5 允许发送 CTS6 数据准备好DSR7 信号地SG8 载波检测DCD9 发送返回(+)10 未定义11 数据发送(-)12~17 未定义18 数据接收(+)19 未定义20 数据终端准备好DTR21 未定义22 振铃RI23~24 未定义25 接收返回(-)Pin 1 Protective GroundPin 2 Transmit DataPin 3 Received DataPin 4 Request To SendPin 5 Clear To SendPin 6 Data Set ReadyPin 7 Signal GroundPin 8 Received Line Signal Detector (Data Carrier Detect)Pin 20 Data Terminal ReadyPin 22 Ring IndicatorRS-232C,25芯针转换为9芯针25芯接口 9芯接口2 33 24 75 86 67 58 120 422 9二、补充(几个小时的查询和求助才弄明白的,呵呵,珍贵啊)1.RX232公接头的图片和引脚编号:2.从两个图可以看出,公接头和母接头相连时rx-rx,tx-tx,进而可知下载线的两端接口本应该rx-rx、t x-tx的,但买串口线时需要买交叉串口线(实现RX-tx的连接),进而实现一段发送一段接收。

9针串口引脚定义

9针串口引脚定义

9针串口引脚定义9针串口引脚定义是指一种用于数据传输和通信的接口,通常用于连接计算机和外部设备,如调制解调器、打印机、传感器等。

这篇文章将详细介绍9针串口引脚的定义和功能。

首先,我们来看一下9针串口引脚的标准定义和编号:1. 引脚1(CD):Carrier Detect,表示调制解调器是否检测到信号载波。

2. 引脚2(RXD):Receive Data,接收数据线,用于接收来自外部设备的数据。

3. 引脚3(TXD):Transmit Data,发送数据线,用于将数据发送给外部设备。

4. 引脚4(DTR):Data Terminal Ready,表示终端设备准备好接收和发送数据。

5. 引脚5(GND):Ground,地线,用于连接设备的共地引脚。

6. 引脚6(DSR):Data Set Ready,表示数据设置准备好,通知终端设备可以开始通信。

7. 引脚7(RTS):Request to Send,发送请求线,用于请求发送数据。

8. 引脚8(CTS):Clear to Send,清除发送线,表示终端设备准备好接收数据。

9. 引脚9(RI):Ring Indicator,表示调制解调器是否检测到电话线上的铃声。

这些引脚的定义使得计算机和外部设备之间可以进行双向数据传输和通信。

其中,引脚2(RXD)用于接收设备发送的数据,引脚3(TXD)用于发送数据给设备,引脚7(RTS)和引脚8(CTS)用于进行硬件流控制,引脚9(RI)用于检测电话线上的铃声。

在实际应用中,我们可以利用9针串口进行各种操作和通信。

例如,我们可以使用串口连接打印机,通过发送打印指令实现打印功能;我们还可以通过串口与传感器连接,接收传感器采集的数据,并进行相应的处理和分析。

此外,需要注意的是,9针串口引脚定义是标准定义,不同的制造商可能会有不同的配置和功能。

因此,在使用9针串口时,应该根据具体设备的说明书来确定引脚的功能和使用方式。

总结一下,9针串口引脚定义是一种常用的数据传输和通信接口,包括接收数据线、发送数据线、请求发送线、清除发送线等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

标准9针串口引脚定义
从前面的内容中,知道了串口外形,就可以继续了解其每个引脚的定义,这是做线的基础。

无论是RS-232C、RS-422,还是RS-485,串口接口的外形、尺寸都是相同的,部件间可以通用互换,但其引脚的定义却各不相同,因此要了解串口做线,首先要知道串口各引脚的定义。

观察一个标准的串口,会发现串口无论是9针的标准串口物理外形(如图3.4所示),还是25针串口物理外形(如图3.6所示),如果横着看,都显示两排引脚。

除了两排引脚这一特征之外,还有就是无论是公头,还是母头,两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状(俗称“D形”)。

9针引脚中,大的一边有5个引脚,小的一边有4个引脚。

拆开串口接口,会发现在串口接口的内侧,同样有9个引脚,其形状与外侧布局相同,各引脚位置,也都存在一一对应的关系,如图3.43所示。

该引脚是用于焊接连线使用。

当将该串口装到机箱上后,由机箱外部看到的线序和从机箱内部看到的线序不一样,考虑到本章将全面介绍串口的连接线的制作,二者的线序关系很重要,因而在做线章节中,专题讨论这一问题,详见第3.3.1.4 节。

本章除非专门说明,否则所有引脚线序都是指串口外侧的线序,各引脚编号及意义如图3.40所示。

根据图3.40的引脚顺序号,如果是作为RS-232C接口,则各引脚定义如表3.2所示。

表3.2 RS-232C引脚意义表
各引脚的电气特性为:
在TxD和RxD上,逻辑“1”为-3V~-15V;逻辑“0”为+3V~+15V。

在RTS、CTS、DSR、DTR和DCD等控制线上,信号有效为+3V~+15V;信号无效为-3V~-15V。

对于数据信号,逻辑“1”为低于-3V,逻辑“0”为高于+3V;对于控制信号,接通ON为低于-3V;断开OFF为高于+3V;-3V~+3V、低于-15V、高于+15V都表示电压无意义。

作为RS-232C接口,其各引脚由标准文档进行定义,所以也可以称为“标准引脚定义”。

而作为RS-422和RS-485接口,则没有“标准”引脚定义的说法,因为RS-422和RS-485连通常的标准接口也没有,具体采用什么接口,接口中使用哪些引脚,完全取决于设备设计生产商自己的定义。

不过,作为RS-422和RS-485标准本身,定义了按照这两个标准进行通信时,所必须提供的信号线,并且,实际的使用中,绝大多数厂商继续使用标准的串口接口作为其通信的硬件接口,所以才有前面所说“RS-232C/422/485”采用相同的硬件接口的说法。

RS-422采用的是4线模式,具体设备的名称与引脚定义由设备定义。

表3.3是RS-422中各信号名称,与表3.2不同的是,此表中“序号”与引脚没有对应关系,只是表示一个流水号,在实际连线中,需要根据设备定义决定所在的引脚。

表3.3 RS-422引脚意义表
RS-485的信号有两种,一种是4线模式,另一种是2线模式。

4线模式中各信号名称如表3.4所示。

同表3.3一样,表中“序号”也只表示一个流水号。

表3.4 RS-485的4线信号线名称表
2线模式,其各信号名称如表3.5所示。

表3.5 RS-485的2线信号线名称表。
