东北大学_微机原理实验报告及答案_8255并行接口
微机原理8255实验报告
四、 实验过程中遇到的问题：在第一次编写完成后，我们调试失败了，通 过检查，发现程序有一个指令编写错误，纠正后，程序仍然编译失败， 连续好几次都没有成功，后来通过向同学请教，发现我们在改正之前没 有进行复位，导致错误没有纠正，按照正确的过程改正后，终于调试成 功了，我们看到随着电脑屏幕上的程序一条条执行，LED 灯准确地将开 关的状态输出，实验终于成功了。
微机原理与接口技术实验报告
姓名
学号
专业年级
实验题目
8255 并行接口实验
实验目的 实验内容
通过实验了解 8255 的工作原理，并在实验中熟悉 8255 的初始化编程，巩固学
习的理论知识，将理论转化为实践。
实验题 1 编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。即当 开关 ki 置于 L 时,对应发光二极管 LEDi 点亮；置于 H 时熄灭
实验题 2 编写程序，使得当开关 k1 置于 L 时，LED1～LED2 皆亮； k1 置于 H 时， LED1～LED2 皆灭
实验分析
一、首先按照以下的实验连线将电路连接好： CS8255 CS0 PA0～PA1 开关 K1～K2 PB0～PB1 发光二极管 LED1～LED2
二、(打开实验箱电源)PC 机运行 8086 调试软件 TECH86---串口 COM3 或 COM4—PREST 键 编辑程序，单步运行，调试程序 调试通过后，全速运行程序，观看实验结果
start
实验二：
assume cs:code
code segment public
org
微机实验 可编程并行接口8255
微机原理实验报告实验题目：可编程并行接口8255一、实验目的1、掌握8255的基本输入输出和PC端口位控的工作方式及应用编程。
2、掌握8255的典型应用电路接法。
二、实验知识回顾8255控制字1、控制方式2、C端口置位复位控制字三、实验内容1、 8255流水灯显示，首先用逻辑电平开关预置一个数字，从A口读入，写入01H到C端口上，左移一次在进行输出，A口读入数据作为左移次数，这样循环下去，从而实现流水灯的显示。
2、用PC端口位控制法控制LED灯，依次点亮LED灯。
四、实验器材微机原理实验箱1个电脑（带TPC-USB软件）1台插线若干五、实现过程1、8255流水灯显示（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,90h ;方式0A口输入C口输出out dx,al ;mov dx,io8255a ;A口的地址存入dxin al,dx ;从dx也就是A口读入数据mov la,al ;读入的数据暂存在la变量mov dx,io8255c ;C口的地址存入dxmov al,01h ;将寄存器最低位置零out dx,al ;置位后的值输入给dx，也就是C口mov lb,al ;置位后的值暂存于变量lbloop1:call delaymov al,la ;将A口数据写入CX用以计数mov ch,00hmov cl,laloop2:call delaymov al,lbrol al,1 ;在寄存器内进行位移操作mov lb,al ;将操作后的结果重新写入变量al，为后面调用做准备mov dx,io8255c ;dx代表C口的地址out dx,al ;将al中存储的值写入dx，即C口mov ah,1 ;选择dos的模式为从键盘读取数据int 16h ;进入中断jnz quit ;ZF为0则跳到quitdec cx ;计数器减一jnz loop2 ;若cx！=0，跳到loop2quit:mov ax,4c00h ;结束程序并退出int 21hdelay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start2、位控设置C口输出点亮LED（1）流程图（2）程序源代码io8255a equ 2a0h ;8255A口地址io8255b equ 2a1h ；8255B口地址io8255c equ 2a2h ；8255C口地址io8255mode equ 2a3h ;控制寄存器地址stack1 segment stackdw 256 dup(?)stack1 endsdata segmentla db ? ;定义数据变量lb db ?data endscode segmentassume cs:code,ds:datastart:mov ax,data ;程序由start处开始mov ds,axmov dx,io8255mode ;定义8255的工作方式mov al,00001111b ;位控设置C口最高位为1out dx,almov cx,7 ;剩余未点亮灯数为7 loop1:call delaydec aldec alout dx,aldec cxjnz loop1delay proc near ;延时子程序push cxpush axmov cx,01fhd1: mov ax,0ffffhd2: dec axjnz d2loop d1pop axpop cxretdelay endpcode endsend start（3）实验结果图六、小结通过本次试验，我进一步了解了8255的可编程性，以及如何正确的通过程序控制8255，也更加熟悉了8255 C 端口的位控输出。
微机接口实验报告8255并口控制器实验
微机接口实验报告8255并口控制器实验8255并口控制器实验一．实验目的：1，掌控8255的工作方式和应用领域编程；2，掌控8255的典型应用领域电路三相。
二．实验设备pc微机一台，td―pit+实验系统一套。
三．实验内容：编写程序，并使8255的a口味输入b口为输出，顺利完成敲击控制器至数据等的数据传输。
建议：只要敲击控制器，数据灯的现实就可以发生改变。
四．实验原理：并行接口就是以数据的字节为单位与i/o设备或被掌控对象之间传输信息。
cpu和USB之间的数据传输总是循序的。
8255并行控制器具有abc三个并行接口，用+5v但电源供电，能在一下三种方式下工作：方式一：基本输出|出来方式方式二：选道输出|出来方式方式三：双向选项工作方式五．实验步骤：1.证实从pc着急带出的两根扁平电缆已经相连接在实验平台上。
2.相连接实验先例参照右图：3.运行check成功内需，查看i/o空间始地址。
4．利用查出的地址编写程序，然后便于链接。
5.运行程序，拨动开关，看数据灯显示是否正确。
六．编程与调试：1.使用ckeck程序找到ioyo空间始址：dcooh2.编写程序：ioyoequodcoohaaequioyo+0*4bbequioyo+1*4ccequioyo+2*4modeequioyo+1*4stack1seqme ntstackdw256dup(?)stack1endscodeseqmentassumecs:code,ss:stack1stack:movbx,odcoohnext:movdx,bbinal,dxoutdx,almovah,1in t16hjznextmovah,40hint21hcodeendsendsstart3.编程，链接，运转程序七．实验结果：运转程序后，数据灯随着控制器的变化而变化，即为控制器拨打时，数据灯亮，控制器断裂时，数据灯攻灭。
八．实验总结：通过本次实验，对8255并口控制器存有了一定的介绍，掌控了掌控8255的工作方式和应用领域编程，掌控8255的典型应用领域电路三相。
微机原理实验 可编程并行接口 8255 实验
2、8255A的工作方式：
方式0—基本输入输出方式；方式1—选通输入输出方式；方式2—双向选通输入输出方式
3、8255A的状态字：
图1可编程并行接口8255电路
五、实验电路及连线
1、流水灯实验：
(1)实验连线
该模块的WR、RD分别连到MCU主模块的WR、RD。
该模块的数据（AD0～AD7）、地址线（A0～A7）分别连到MCU主模块的数据（AD0～AD7）、地址线（A0～A7）。
8255模块选通线CS连到MCU主模块的地址A15。
8255的PA0～PA7连到发光二极管的L0～L7。
（2）三个端口A，B和C：A端口包含一个8位数据输出锁存器和缓冲器，一个8位数据输入锁存器。B端口包含一个8位数据输入/输出锁存器和缓冲器，一个8位数据输入缓冲器。C端口包含一个8位数据输出锁存器及缓冲器，一个8位数据输入缓冲器（输入没有锁存器）。
（3）A组和B组控制电路：这是两组根据CPU输出的控制字控制8255工作方式的电路，它们对于CPU而言，共用一个端口地址相同的控制字寄存器，接收CPU输出的一字节方式控制字或对C口按位复位字命令。方式控制字的高5位决定A组工作方式，低3位决定B组的工作方式。对C口按位复位命令字可对C口的每一位实现置位或复位。A组控制电路控制A口和C口上半部，B组控制电路控制B口和C口下半部
(2) I/O输入输出实验：利用8255的A口读取开关状态，8255的B口把状态送发光二极管显示
四、实验原理
1、8255A的内部结构：
（1）数据总线缓冲器：这是一个双向三态的8位数据缓冲器，它是8255A与微机系统数据总线的接口。输入输的数据、CPU输出的控制字以及CPU输入的状态信息都是通过这个缓冲器传送的。
东北大学_微机原理实验报告及答案_8255并行接口
微机原理实验报告
专业班级姓名学号
实验题目日期
实验二：并行接口8255A实验
一、实验目的
熟悉8255A的工作原理及应用方法；掌握其接口电路设计及编程方法。
二、实验设备
MUT-III型实验箱、计算机一套。
三、实验内容
8255A的A口作为输入口，与逻辑电平开关相连。
8255A的B口作为输出口，与发光二极管相连。
编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。
四、实验原理
原理：本实验用到两部分电路：开关量输入输出电路和8255可编程并口电路。
开关量输入输出电路看实验一介绍
8255A可编程并口电路。
微机原理实验报告(8255并口实验)
深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255 的工作方式及其应用。
2，掌握8255 典型应用电路的接法。
3，掌握程序固化及脱机运行程序的方法。
二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。
三，实验内容1，基本输入输出实验。
编写程序，使8255 的A 口为输入，B 口为输出，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。
编写程序，使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
四实验内容及步骤1. 基本输入输出实验本实验使8255 端口A 工作在方式0 并作为输入口，端口 B 工作在方式0并作为输出口。
实验接线图如图6 所示，按图连接实验线路图。
用一组开关信号接入端口A，端口 B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。
2. 流水灯显示实验：使8255 的A 口和B 口均为输出，数据灯D7～D0 由左向右，每次仅亮一个灯，循环显示，D15～D8 与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。
实验接线图如下图所示。
8255并行IO口 实验报告
大理大学
实验报告
课程名称：微机原理与接口技术
学院：工程学院
专业：
年级：班级：
姓名：羽卒兰cl 学号：
指导教师：
2016 年 6 月2 日
大理大学教务处制
图 3-2
源代码：
L8255_CMD EQU 2A3H ；8255A的控制器的地址
L8255_PA EQU 2A0H ；8255A的A端口的地址
L8255_PB EQU 2A1H ；8255A的B端口的地址
CODE SEGMENT ；定义代码段
ASSUME CS:CODE,DS:CODE
START:MOV DX,L8255_CMD ；8255A初始化
MOV AL,90H ；8255A方式0，A端口输入，B端口输出，根据条件在8255A的控制字找出对
3.8255A的基本性能:
可编程通用并行输入/输出接口电路
通用性强，使用灵活，通过它CPU可直接与外设相连
具有三个相互独立的输入/输出端口
A端口、B端口、C端口
三个端口可联合使用，构成具有握手联络信号的并行接口
端口有多种工作方式可供选择
A口有三种工作方式：方式0、1、2
B口有二种工作方式：方式0、方式1
C口有一种工作方式：方式0
A口和B口工作方式是由写入控制寄存器的工作方式控制字决定的；
A口和B口的工作方式的设置是相互独立的。
8255可编程并行接口(基本输入输出、动静态七段数码管、竞赛抢答器)微机原理实验报告
微机实验报告书学号： XXXXX 姓名： XXXXX 班级： XXXXX同组名单： XXXXXXXXX 实验日期： 5实验题目： 8255可编程并行接口实验目标： 1、掌握8255方式0的工作原理及使用方法。
2、进一步掌握中断处理程序的编写。
3、掌握数码管显示数字的基本原理。
4、了解微机化竞赛抢答器的基本原理。
实验步骤：实验一、 8255A的基本输入输出图1. 8255A的基本输入输出接线图实验步骤如下：（1）实验电路如图1，8255A的C口接逻辑电平开关K0~K7，A口接LED显示电路L0~L7。
（2）编程从8255A的C口输入数据，再从A口输出。
实验二、七段数码管图2. 七段数码管接线图实验步骤如下：（1）静态显示：按图2（a）连接好电路，将8255A的A口PA0~PA6分别与七段数码管的段码驱动输入端a~g相连，位码驱动输入端S1接+5V（选中），S0、dP接地（关闭）。
编程从键盘输入一位十进制数字（0~9），在七段数码管上显示出来。
（2）动态显示：按图2（b）连接好电路，七段数码管段码连接不变，位码驱动输入端S1接+5V（选中），S0接8255A的C口的PC1。
编程在两个数码管上显示“56”。
实验三、竞赛抢答器图3. 竞赛抢答器电路图实验步骤如下：图3位竞赛抢答器（模拟）的原理图，逻辑开关K0~K7代表竞赛抢答按钮0~7号，当某个逻辑电平开关置“1”时，相当于某组抢答按钮按下。
在七段数码管上将其组号（0~7）显示出来。
程序框图：实验一：实验二：实验三：程序清单：;*************************;;* 8255A的基本输入输出 *;;*************************;IOPORT EQU0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHCODE SEGMENTASSUME CS:CODESTART:MOV DX,IO8255K ;对8255进行设定，A输出，C输入MOV AL,10001001BOUT DX,ALINPUT:MOV DX,IO8255C ;从C输入IN AL,DXMOV DX,IO8255A ;从A输出OUT DX,ALMOV DL,0FFH ;判断是否有按键MOV AH,06HINT21HJZ INPUT ;若无，则继续C输入，A输出MOV AH,4CH ;否则，返回DOSINT21HCODE ENDSEND START;************************************;;*键盘输入数据(0-9)控制LED数码管显示*;;************************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHMESG1 DB 0DH,0AH,'Input a num (0--9),other key is exit:',0DH,0AH,'$'DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DA TAMOV DS,AXMOV DX,IO8255K ;使8255的A口为输出方式MOV AX,10000000BOUT DX,ALSSS: MOV DX,OFFSET MESG1 ;显示提示信息MOV AH,09HINT 21HMOV AH,01 ;从键盘接收字符INT 21HCMP AL,'0' ;是否小于0JL EXIT ;若是则退出CMP AL,'9' ;是否大于9JG EXIT ;若是则退出SUB AL,30H ;将所得字符的ASCII码减30HMOV BX,OFFSET LED ;BX为数码表的起始地址XLAT ;求出相应的段码MOV DX,IO8255A ;从8255的A口输出OUT DX,ALJMP SSS ;转SSSEXIT: MOV AH,4CH ;返回INT 21HCODE ENDSEND START;******************************;;* LED数码管实验动态显示“56”*;;******************************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;段码BUFFER1 DB 6,5 ;存放要显示的个位和十位BZ DW ? ;位码DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;将8255设为A口输出MOV AL,80HOUT DX,ALMOV DI,OFFSET BUFFER1 ;设di为显示缓冲区LOOP2: MOV BH,02LLL: MOV BYTE PTR BZ,BHPUSH DIDEC DIADD DI, BZMOV BL,[DI] ;bl为要显示的数POP DIMOV AL,0MOV DX,IO8255COUT DX,ALMOV BH,0MOV SI,OFFSET LED ;置led数码表偏移地址为SIADD SI,BX ;求出对应的led数码MOV AL,BYTE PTR [SI]MOV DX,IO8255A ;自8255A的口输出OUT DX,ALMOV AL,BYTE PTR BZ ;使相应的数码管亮MOV DX,IO8255COUT DX,ALMOV CX,3000DELAY: LOOP DELAY ;延时MOV BH,BYTE PTR BZSHR BH,1JNZ LLLMOV DX,0FFHMOV AH,06INT 21HJE LOOP2 ;有键按下则退出MOV DX,IO8255CMOV AL,0 ;关掉数码管显示OUT DX,ALMOV AH,4CH ;返回INT 21HCODE ENDSEND START;***************;;* 模拟抢答器 *;;***************;DA TA SEGMENTIOPORT EQU 0E400H-280HIO8255A EQU IOPORT+288HIO8255B EQU IOPORT+289HIO8255C EQU IOPORT+28AHIO8255K EQU IOPORT+28BHLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;数码表DA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,IO8255K ;设8255为A口输出,C口输入MOV AL,10001001BOUT DX,ALMOV BX,OFFSET LED ;使BX指向段码管首址SSS: MOV DX,IO8255CIN AL,DX ;从8255的C口输入数据OR AL,AL ;比较是否为0JE SSS ;若为0,则表明无键按下，转sssMOV CL,0FFH ;cl作计数器,初值为-1 RR: SHR AL,1INC CLJNC RRMOV AL,CLXLATMOV DX,IO8255AOUT DX,ALMOV DL,7 ;响铃ASCII码为07MOV AH,2INT 21HWAI: MOV AH,1INT 21HCMP AL,20H ;是否为空格JNE EEE ;不是,转eeeMOV AL,0 ;是,关灭灯MOV DX,IO8255AOUT DX,ALJMP SSSEEE: MOV AH,4CH ;返回INT 21HCODE ENDSEND START运行结果：实验一：当逻辑开关K0~K7中的一个或几个打开时，对应的LED灯就会亮起来，即利用8255A实现了基本的输入输出控制。
实验六---8255并行输入输出
实验六---8255并行输入输出一、实验目的1.了解并熟悉8255并行输入输出控制器的功能和工作原理；二、实验原理1.8255芯片介绍8255是一种常用的并行输入/输出接口芯片，可用于微处理机系统中的输入/输出控制输出，根据中文名可以看出，8255有三种工作方式即口A、口B和控制口。
8255所有的输入/输出都是双向的，它可以通过输入输出口的命令字来在不同的模式下工作。
在输出模式下，82555可以通过端口A、B控制外围设备的输出操作，在输入模式下，8255可以通过端口A、B实现对外围设备的输入操作。
控制口是用来控制8255写作模式或读作状态字，并对端口进行初始化操作。
8255在不同的模式下有不同的编程方法和操作方法，因此需要在实际应用中选择不同的工作模式。
8255有三个I/O端口A、B、C，每个端口都有8位。
这里解释一下控制端口的意义，地址为0B4H的控制端口是连续读或写8255内部状态寄存器的地址，而后面的一个读或写就表示读或写操作的类型，如果该端口被写入了“控制字”则8255按照控制字工作，否则会在该端口读出输入状态字。
在读或写操作的时候向控制端口写入的二进制数在图3-8中给出了。
表3-2：8255访问口定义地址口分类名称端口A0B0H输出Port A输入ControlCout端口Cin端口2.8255的编程方式方式0：即I/O挂接方式，这种方式下A、B、C三个端口为并行I/O口时，其与MCU的接线和编程方式与单片机内部I/O端口的连接和编程方式相同。
方式1：即输入输出口不一样。
在这种片内Ram中的地址空间0～7地址单元内写入相应的端口或方式的控制字后，该8255工作在相应的方式。
即：方式0：读出的是8位端口A的状态，写操作为将数据送到端口A;方式2：是把C口分配为两部分——高4位为输入，低4位为输出，它与方式1类似。
端口C的所有状态和很多控制功能都由C口寄存器存储。
方式2：“端口C字符型输入输出方式”，在这种方式下，端口C的8个位分成两部分，4个位作为输入的，4个位作为输出的。
并行接口8255实验报告
并行接口8255实验一、实验目的1.掌握可编程并行接口电路8255的工作原理及初始化方法2.掌握8255在实际应用中的硬件连接及编程应用二、实验要求根据实验室现有条件，针对实验任务，设计实验方案并进行实现三、实验内容通过使用8255,8253实现一个倒计时设备，具体的方法是，用户逐个打开开关，然后8255定时读取开关状态并输出给二极管，当所有灯都亮起时，输出一个高电平给Gate0，对8253而言，要求每1s查看一次用户是否摁下了所有开关，一旦是这样蜂鸣器就会响起来，然后给8253送一个锁存命令，查看计数器1和计数器0当前的计数值，锁存两个计数值，便于后期的计算和数据处理。
四、实验线路图其中，8255的各个端口分别是：F0H,F2H,F4H,F6H 8253的各个端口分别是：F8H,F9H,FAH,FBH 五、实验程序清单CSEG SEGMENTASSUME CS:CSEGSTART:;初始化8255和8253MOV DX,F6HMOV AL,1001000BOUT DX,ALMOV DX,FBHMOV AL,01110110BOUT DX,ALMOV AL,00110110B;选择8253计数器1MOV DX,F8HMOV AL,0OUT DX,ALMOV AL,10OUT DX,AL;选择8253计数器0MOV DX,FGHMOV AL,0OUT DX,ALMOV AL,10MOV CX,2000H;用CX延时，读取开关状态 NEXT:OUT DX,ALMOV DX,F2HIN DX,AL;输出开关状态，此时亮起灯，如果灯全亮起，蜂鸣器响起MOV DX,F4HOUT DX,ALLOOP NEXT;锁存两个计数器的计数值MOV AL,00110110BMOV DX,F8HOUT DX,ALMOV AL,01110110BMOV DX,F9HOUT DX,ALCSEG ENDSEND START六、实验总结及体会1.实验总结:本次实验中我设计了8086连接8253和8255的相关电路，并且与输出设备相连接，也重新复习了数电的知识，通过学习微机原理和汇编语言这门接近底层的语言我意识到代码与底层的交互是怎样实现的，也有利于我学习其他的高级语言。
微机原理实验报告 可编程并行IO接口8255
《微机原理及应用技术》课程实验报告实验五可编程并行I/O接口8255【预习内容】1．怎样选中可编程I/O接口？怎样实现I/O端口的寻址？8255的CS/接地址译码/CS0，则命令字地址为8003H，PA口地址为8000H，PB口地址为8001H，PC口地址为8002H。
通过地址/数据总线，按照指定地址进行读写操作直接选中8255。
并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片。
CPU与外设交换的数据是以字节为单位进行的。
因此一个外设的数据端口含有8位。
而状态口和命令口可以只包含一位或几位信息，所以不同外设的状态口允许共用一个端口，命令口也可共用。
数据信息、状态信息和控制信息的含义各不相同，按理这些信息应分别传送。
但在微型计算机系统中，CPU通过接口和外设交换数据时，只有输入（IN）和输出（OUT）两种指令，所以只能把状态信息和命令信息也都当作数据信息来传送，且将状态信息作为输入数据，控制信息作为输出数据，于是三种信息都可以通过数据总线传送了。
但要注意，这三种信息被送入三种不同端口的寄存器，因而能实施不同的功能。
CPU对外设的访问实质上是对I/O接口电路中相应的端口进行访问，也需要由译码电路来形成I/O端口地址。
I/O端口的编址方式有两种·存储器映象寻址方式·I/O指令寻址方式2．8255A接口芯片内含几个I/O端口？它们的名称分别是？这些I/O口地址有何特点？三个数据端口，三种工作方式A口可工作于方式0、方式1和方式2中的任一种B口可工作于方式0和方式1，但不能工作于方式2C口只能工作于方式08位数据端口：A口、B口、C口A口：PA7~PA0B口：PB7~PB0C口：PC7~PC0连接外部设备A口与B口为一个8位的输入口或输出口C口单独作为一个8位的输入口或输出口配合A口和B口使用，作为控制信号和状态信号3．8255A有几个控制字？怎样设置？它有两个控制字，一个是方式选择控制字，一个是对C口进行置位或复位控制字。
8255可编程并行接口实验实验报告
微机原理实验报告实验名称8255可编程并行接口实验一、实验目的1、掌握8255芯片结构及工作方式，2、熟悉8255并行口扩展的编程。
二、实验设备1、Lab6000p实验教学系统；2、IBM-PC机三、系统中的8255模块Lab6000p实验箱中的8255模块连线如下图所示：图1 8255模块的连线AD0～AD7、A0、A1、RESET、/WR、/RD已分别连至系统总线DB0～DB7、AB0、AB1、RESET、/IOW、/IOR；8255_CS、PA口、PB口、PC口引出留给用户连接。
三、实验内容和实验步骤1、8255基本输入输出方式――开关控制LED显示1）实验要求开关拨上LED亮，开关拨下LED灭。
2）电路连接图2 电路连接图8255_CS连至地址译码/CS0，PA口连至LED电平显示模块，PB口连至开关电路。
3）程序框图图4 程序框图4）程序代码见附录程序2.15）实验步骤1、在Lab6000p实验箱上完成连接电路；2、开启计算机电源，开启Lab6000p实验箱电源；3、启动WAVE6000软件；4、确认WAVE6000与Lab6000p连接；5、输入源代码；6、编译源代码（F9）；7、单步运行源代码（F8），观察每条指令执行结果；8、连续运行程序，上下拨动开关观察LED显示情况。
2、8255选通输入方式――开关控制LED显示1）实验要求开关上的逻辑信号在选通信号有效时读入微处理器，并送到LED显示。
2）电路连接将选通信号（单脉冲）接到PC2，其余连线和实验1中的相同。
3）程序框图图5 程序框图4）程序代码见附录程序2.25）实验步骤1、在Lab6000p实验箱上完成连接电路；2、开启计算机电源，开启Lab6000p实验箱电源；3、启动WAVE6000软件；4、确认WAVE6000与Lab6000p连接；5、输入源代码；6、编译源代码（F9）；7、单步运行源代码（F8），观察每条指令执行结果；8、连续运行程序，上下拨动开关观察LED显示情况。
8255并行接口实验报告
实验一 8255并行接口实验
一、实验目的和要求
1.学习利用并行接口芯片8255构成并行接口电路的基本方法。
2.熟悉掌握并行接口芯片8255的基本性能及在实际应用中硬件连接、初始化
编程方法。
二、实验内容
编写程序，使8255的219口为输出口，218为输入口，从218口将K0~K7作为一个字读入，再从219口输出这一反码字节。
三、实验算法
先初始化8255，将219口设置为输出口，218为输入口；再通过输入指令从8255的218口读入数据；最后通过输出指令将数据从8255的219口输出，在灯上显示出来。
四、实验电路图
电路图如下所示：
五、程序清单
CODE SEGMENT
ASSUME CS:CODE
START:
MOV DX,21BH ；初始化8255
MOV AL,90H
OUT DX,AL
BG: MOV DX,218H ；从8255的218口（即A口）读入数据
IN AL,DX ；数据存放到AL里
MOV DX,219H ；从8255的219口（即B口）输出数据
OUT DX,AL
JMP BG ；无限循环输入输出
CODE ENDS
END START
六、实验现象、结果与分析
随意扳动K0～Ｋ７，218口接收输入的数据，219口输出相应的数据到L0～L7，使对应指示灯亮。
七、实验体会
通过本实验了解8255的工作特性，初步知道了怎么用8255进行编程控制。
八、主要仪器设备
计算机、接口实验箱平台。
微机原理-实验五-8255并口实验报告
微机原理实验报告班级：XXXXX姓名：XXXX学号：20XXXXXXXXX大学信息科学与技术学院信息工程系实验五8255并口实验报告一、实验目的：1、掌握 8255 和微机接口方法；2、掌握 8255 的工作方式和编程原理。
二、实验内容：用8255 PA作开关量输入口，PB作输出口。
实现从PA口读入开关量信息，并送PB口显示。
三、程序流程1、工作原理8255 可编程外围接口芯片是 Intel 公司生产的通用并行接口芯片，它具有 A、 B、C 三个并行接口，用+5V 电源供电，能在以下三种方式下工作：方式 0：基本输入／输出方式方式 1：选通输入／输出方式方式 2：双向选通工作方式本实验设定8255端口A工作在方式0并作为输入口，读取 K1~K8 八个开关量，送PB 口显示。
PB 口工作在方式0，作为输出口。
2、流程图（此处自己用visio画一遍）四、实验电路五、代码与注释（自己填写）CODE SEGMENTASSUME CS:CODE,DS:CODE,ES:CODEORG 32E0HPA EQU 0FFD8HPB EQU 0FFD9HPC EQU 0FFDAHPCTL EQU 0FFDBHH2: MOV DX,PCTLMOV AL,90HOUT DX,ALP2: MOV DX,PAIN AL,DXINC DXOUT DX,ALJMP P2CODE ENDSEND H2六、实验步骤1、实验连线⑴ 8255 PA 口接 K1～K8， PB 口接 L1～L8。
2、 PC 环境在与 PC 联机状态下，编译、连接、下载 PH88\he02.asm，用连续方式运行程序。
3、 LED 环境⑴在“P.”状态下按“0→EV/UN”，装载实验所需的代码程序。
⑵在“P.”状态下键入32E0，然后按“EXEC”进入实验项目的运行。
4、观察运行结果在连续运行方式下，按 K1～K8，观察 L1～L8 发光二极管是否对应点亮。
微机接口实验报告-8255并口控制器实验 (1)-基本输入输出实验
姓名院专业班年月日实验内容8255并口控制器实验(1) ——基本输入输出实验指导老师【实验目的】掌握8255 的工作方式及应用编程。
掌握8255的典型应用电路接法。
【试验设备】PC微机一台、TD-PIT+实验系统一套。
【实验内容】基本输入输出实验。
编写程序，使8255的A口为输出，B口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就改变。
【实验原理】并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图8-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图8-2所示。
图8-1 8255的内部结构及引脚【实验说明及步骤】本实验使8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B，端口A输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。
参考程序流程如图8-3所示。
实验步骤如下。
1.确认从PC机引出的两根扁平电缆已经连接在实验平台上。
姓名院专业班年月日实验内容8255并口控制器实验(1) ——基本输入输出实验指导老师2.参考图8-4所示连接实验线路。
3.首先运行CHECK程序，查看I/O空间始地址。
4.利用查出的地址编写程序，然后编译链接。
5.运行程序，拨动开关，看数据灯显示是否正确。
(a)工作方式控制字(b)C口按位置位/复位控制字8-2 8255控制字格式姓名院专业班年月日实验内容8255并口控制器实验(1) ——基本输入输出实验指导老师图8-3 8255并口应用实验（1）参考程序流程图图8-4 8255并口应用实验（1）参考接线图【汇编源程序】CODE SEGMENT姓名院专业班年月日实验内容8255并口控制器实验(1) ——基本输入输出实验指导老师ASSUEM CS:CODESTART:MOV DX,0DC0CHMOV AL,10000010BOUT DX,ALPP:MOV DX,0DC04HIN AL,DXMOV DX,0DC00HOUT DX,ALMOV AH,1INT 16HJZ PPQUIT:MOV AH,4CHINT 21HCODE ENDSEND START【实验结果】在基本的输入输出实验中，A口的工作方式作为输入，接到开关上作为控制输入信号，而B口作为输出端连接到LED灯上可以通过灯的点亮和熄灭来判断输出信号。
微机原理实验报告(8255并口实验)
WORD格式深圳大学实验报告课程名称：微型计算机技术实验项目名称：8255并行接口实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制一，实验目的1，学习并掌握8255的工作方式及其应用。
2，掌握8255典型应用电路的接法。
3，掌握程序固化及脱机运行程序的方法。
二，实验设备PC机器一台，TD-PITE实验装置一套，导线若干，另外PC与TD-PITE实验装置连接线。
三，实验内容1，基本输入输出实验。
编写程序，使8255的A口为输入，B口为输出，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
2，流水灯显示实验。
编写程序，使8255的A口和B口均为输出，数据灯D7～D0由左向右，每次仅亮一个灯，循环显示，D15～D8与D7～D0正相反，由右向左，每次仅点亮一个灯，循环显示。
四实验内容及步骤1.基本输入输出实验本实验使8255端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
实验接线图如图6所示，按图连接实验线路图。
用一组开关信号接入端口A，端口B输出线接至一组数据灯上，然后通过对8255芯片编程来实现输入输出功能。
图68255基本输入输出失误接线图3.编写实验程序如下面（1）汇编源程序SSTACKSEGMENTSTACKDW32DUP(?)SSTACKENDSCODESEGMENTASSUMECS:CODESTART:MOVDX,0646H；控制端口地址0646H送DX，因为8255的cs端口接的是I0Y1，而I0Y1对应的编址空间是0640H—067FH，所以这里是0646H。
MOVAL,90H；方式选择控制字送ALOUTDX,AL；方式选择控制字输给8255A的控制端口，完成端口A工作在方式0并作为输入口，端口B工作在方式0并作为输出口。
AA1:MOVDX,0640H；控制端口A地址0640H送DXINAL,DX；将端口A连接的开关的对应状态送给ALCALLDELAYMOVDX,0642H；控制端口A地址0642H送DXOUTDX,AL；将AL的数据送到8255的端口B，从而使其连接的LED的灯发光JMPAA1DELAY:PUSHCXMOVCX,0F00HAA2:PUSHAXPOPAXLOOPAA2POPCXRETCODEENDSENDSTARTii具体实验步骤如下述：（1）编写实验程序，经编译、连接无误后装入系统（2）运行程序，改变拨动开关，同时观察LED显示，验证程序功能。
微机原理8255并行接口(2)完整实验报告
实验6 8255并行接口实验
实验时间2019年12月5日
实验类型■验证性□设计性□综合性
1. 实验目的
1.学习并掌握8255的工作方式及其应用。
2.掌握8255典型应用电路的接法。
2. 实验内容及过程（主要内容、操作步骤）
1.基本输入输出实验。
编写程序，使8255的B口为输出，A口为输入，完成拨动开关到数据灯的数据传输。
要求只要开关拨动，数据灯的显示就发生相应改变。
3. 测试数据及实验结果
4. 实验分析及总结（主要考察内容）
启动中断的动作是脉冲开关，因为PC2接的是脉冲开关。
8255A输出的信号可用于CPU提出中断请求。
B端口的方式一需要借用端口C用做联络信号，端口C 还具有中断请求和屏蔽功能
教师评阅
评价指标：实验目的、操作步骤、设计、算法、程序结构、实验结果、实验分析、实验总结。
实验二_8255并行接口应用实验
实验二8255并行接口应用实验一．实验目的1. 掌握8255工作方式的编程设计。
2. 8255与外部设备进行连接的应用。
二.实验设备与材料：TDN86/88教学实验系统一台，扁平插线若干。
三.实验原理：INTEL8255是一种通用的可编程并行I／O接口芯片，是专为INTEL公司的微处理器设计的，也可用于其它系列的微型机系统中。
利用8086汇编指令系统，编制初始化程序，可以变更8255 的工作方式，通用性强，使用灵活。
8255具有3个带锁存或缓冲的数据端口，它的并行数据宽度为8位。
可与外设并行进行数据交换。
A口和B口内具有中断控制逻辑，在外设与CPU之间可用中断方式进行信息交换。
8255能与许多外部设备连接，例如：键盘、显示器、打印机等。
(a)工作方式控制字 (b)C口按位置位/复位控制字四.实验内容及步骤1．8255的一般输入输、出方式本系统中的8255芯片8255的数据线、地址线、读写控制线等分别与系统总线相连，其A、B、C三个端口以排针形式引出，供8255实验使用，其线路如图1所示。
图1 8255接口实验中端口地址如表1所示表1按图所示实验线路，8255端口A工作在方式0并作为输出口，端口B工作在方式0并作为输入口。
用一组开关信号接入端口B, 端口A输出线接至一组发光二极管上，通过对8255编程来实现输入输出功能。
实验步骤●图2 8255输入输出方式实验接线图注：圆圈处是要求接的连线。
(1)按图2接线。
用扁平线（8头）分别插在8255的A口和发光二极管的插针上。
用扁平线分别插在8255的B口和拨动开关的插针上。
(2)输入源程序，汇编、连接后装入系统。
●参考程序1STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV AL,82H ；设8255方式字10000010 A位输出，B口位输入。
OUT 63H,AL A1: IN AL,61HOUT 60H,AL JMP A1CODE ENDS END START(3)执行程序后，拨动开关组K0-K7，观察发光二极管LED0-LED7变化，它应是与开关组K0-K7的值是一一对应的变化。
微机实验报告 8255并行IO口实验
微机实验报告 8255并行IO口实验一、实验目的1.掌握8255芯片的基本结构和功能；2.了解键盘、LED灯的工作原理；3.能够进行8255芯片的编程和应用。
二、实验原理8255是由Intel公司设计的一种具有高度集成度的、通用的、并行的I/O设备。
它可以作为与CPU对外的接口芯片，实现与CPU的数据传输和控制。
在8255中，数据端口和控制端口都是I/O端口，通过这些端口来对外部装置进行输入和输出。
8255一共包含三个可编程I/O口，即端口A、端口B和端口C，每个IO口都有自己的方向、输入输出控制和数据寄存器，同时拥有中断控制、双向数据传输以及串行数据传输等多种操作模式。
其中，端口A和端口B是8位的，可以单独使用或组合成16位的端口C进行数据传输。
端口A和端口B的功能可通过I／O控制字中的一些位来编程实现，可分为输出、输入和双向传输三种模式。
端口C是一个5位I/O口，其中4位可以编程为输入或输出，第5位为只读输入输出类型，称为模式控制寄存器（control mode register，CMR）。
模式控制寄存器有4个不同的配置方式，它们在数据传输时可以实现BCD码的转换、万分之一秒的时钟计数、键盘扫描以及LED灯控制等功能。
本次8255并行IO口实验主要是通过端口A、端口B和端口C来控制LED灯和键盘扫描，实现输入输出的控制。
三、实验内容1.针对8255的IO口进行连接：将P0、P1、P2、P3、wr、rd等引脚重新定义为要控制的LED灯、键盘的控制信号引脚，将8255的各接口接在实验板上。
2.编写相应程序，控制8255芯片的各个闪烁。
四、实验步骤2.在电脑上打开keil 软件，编写控制程序，将程序下载到单片机中。
3.通过控制程序，控制LED灯以及键盘扫描进行输出输入的操作。
五、实验结果实现输出LED灯的闪烁、键盘扫描通过这次实验，我对8255并行IO口的基本结构和功能有了更深入的了解。
8255芯片是一种高度集成度的、通用的、并行的I/O设备，通过这个芯片的接口，我们可以方便地实现单片机与外界键盘等设备的数据输入输出控制。
微机原理第三次实验实验3 8255A并行口实验(一)
实验38255A并行口实验（一）一、实验目的1．了解实验箱的组成及实验系统软件的使用。
2．掌握8255A的工作方式、编程原理和与微机的接口方法。
二、实验内容用8255PA口控制PB口。
三、实验接线图四、编程指南⒈8255A芯片简介： 8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式⒉使8255A端口A工作在方式0并作为输入口，读取Kl-K8个开关量，PB 口工作在方式0作为输出口。
8255端口地址见第一章表“I/O地址分配(二)”五、实验程序框图六、实验步骤1 8255A芯片A口的PA0-PA7依次和开关量输入Kl-K8相连。
2 8255A芯片B口的PB0-PB7依次接Ll-L8。
3 运行实验程序。
七、思考题1 由8255PA口接发光二极管，PB口接开关，该如何编程？CODE SEGMENTASSUME CS:CODEORG 1000HSTART:JMP STARTOPA EQU 0FF28HPB EQU 0FF29HCTL EQU 0FF2BHSTARTO:MOV DX,0FF2BHMOV AL,10000010BOUT DX,ALTEST_IT:MOV DX,0FF29HIN AL,DXMOV DX,0FF28HOUT DX,ALJMP TEST_ITCODE ENDSEND START2 由8255控制发光二极管顺序循环点亮，即“流水灯”过程，该如何编程？3 利用8255在方式0下工作，令其在PB1和PB2产生如图所示的波形，试编程实现。
（将图中的延时时间单位为ms的地方均改为s）CODE SEGMENTASSUME CS:CODEORG 1000HSTART:JMP STARTOPA EQU 0FF28HPB EQU 0FF29HCTL EQU 0FF2BHSTARTO:MOV DX,0FF2BHMOV AL,10010000BOUT DX,ALTEST_IT:MOV DX,0FF28HIN AL,DXMOV DX,0FF29HOUT DX,ALJMP TEST_ITCODE ENDSEND STARTCODE SEGMENT ASSUME CS:CODEORG 1000H START:JMP STARTO PA EQU 0FF28HPB EQU 0FF29H CTL EQU 0FF2BHSTARTO: MOV DX,0FF2BHMOV AL,10010000BOUT DX,ALMOV AL,11111110B MOV DX,0FF29H TEST_IT: OUT DX,AL DELAY:MOV CX,60000LP2:PUSHFPOPFLOOP LP2ROL AL,1JMP TEST_ITCODE ENDSEND START。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

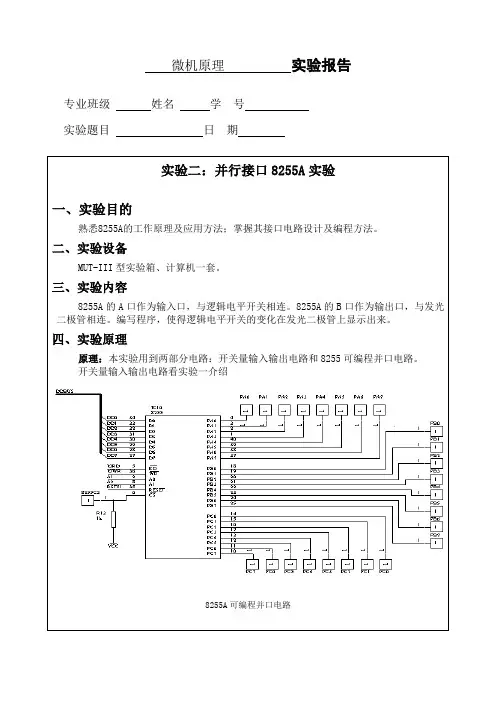

微机原理实验报告
专业班级姓名学号
实验题目日期
实验二：并行接口8255A实验
一、实验目的
熟悉8255A的工作原理及应用方法；掌握其接口电路设计及编程方法。
二、实验设备
MUT-III型实验箱、计算机一套。
三、实验内容
8255A的A口作为输入口，与逻辑电平开关相连。
8255A的B口作为输出口，与发光二极管相连。
编写程序，使得逻辑电平开关的变化在发光二极管上显示出来。
四、实验原理
原理：本实验用到两部分电路：开关量输入输出电路和8255可编程并口电路。
开关量输入输出电路看实验一介绍
8255A可编程并口电路。
