110配线架打法
110配线架的打法
110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。
3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21 对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46 对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71 对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96 对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
110配线架详解.doc

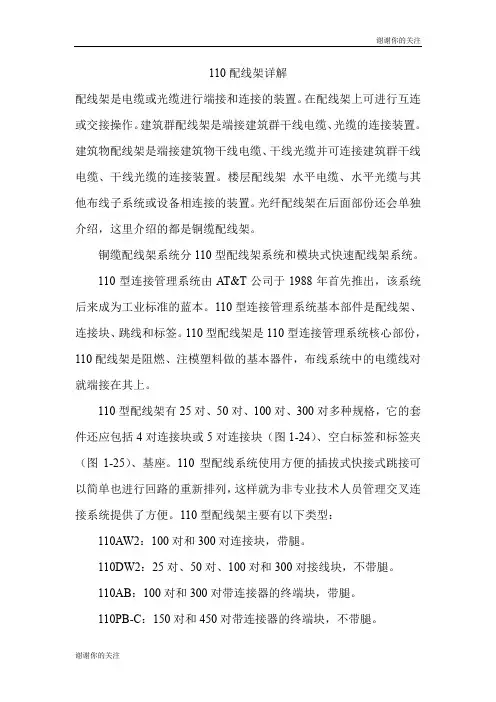

110配线架详解配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
110配线架详解(一)
110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
110配线架25对大对数线缆线序 (1)
110配线架25对大对数线缆线序
25对线缆线序说明：

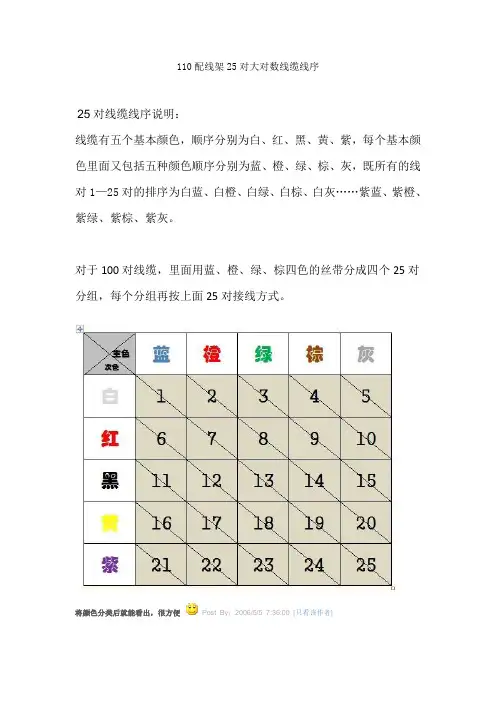

线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
对于100对线缆，里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，每个分组再按上面25对接线方式。
将颜色分类后就能看出，很方便Post By：2006/5/5 7:36:00 [只看该作者]
首先将颜色分类：
线对色：橙、绿、蓝、棕、灰
线组色：白、红、黑
这样所有含有白色线对的为一组：白——橙、白——绿、白——蓝、白——棕、白——灰这样所有含有红色线对的为第二组：红——橙、红——绿、红——蓝、红——棕、红——灰这样所有含有黑色线对的为第三组：黑——橙、黑——蓝
注意：你这是电信上的电话电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！。
配线架端接方法详解
序号
信息点名称
起始长度： 结束长度：
··· ···
12
（一）敷设双绞线缆
1
敷设双绞线缆的基本要求
（4）线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作 区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求 的应按设计要求预留长度。
（5）桥架及线槽内线缆绑扎要求。
建筑物布线场的平整表面上。
3 配线架标签
配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时
取下来使用。
4 信息插座面板标签
11
三、任务实施
（一）敷设双绞线缆
1
敷设双绞线缆的基本要求
线箱号码：
放线记录表
起始长度： 线缆总长 度： 使用长度 线箱剩余 长度
（1）槽道检查。
（2）文明施工。
管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用 小型穿线器牵引。安装人员只需索取管道图纸来了解布线管 道系统，确定布线路由。管道一般从配线间或走廊水平主干 槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定 在信息插座的拉线端，从管道的另一端将线缆牵引拉出。
15
2 敷设水平双绞线
(2)天花板内布线 水平布线最常用的方法是在天花板内布线。具体施工步骤如下：
26－50对线为第二小组，用白橙相间的色带缠绕。 51－75对线为第三小组，用白绿相间的色带缠绕。 76－100对线为第四小组，用白棕相间的色带缠绕。 此100对线为1大组用白兰相间的色带把4小组缠绕在一起。 200对、300对、400对。。。。。。。。2400对以此类推。
28
4 安装数据配线架
1数据配线架安装基本要求
固定式配线架安装过程如下
110配线架详解a-2019年文档

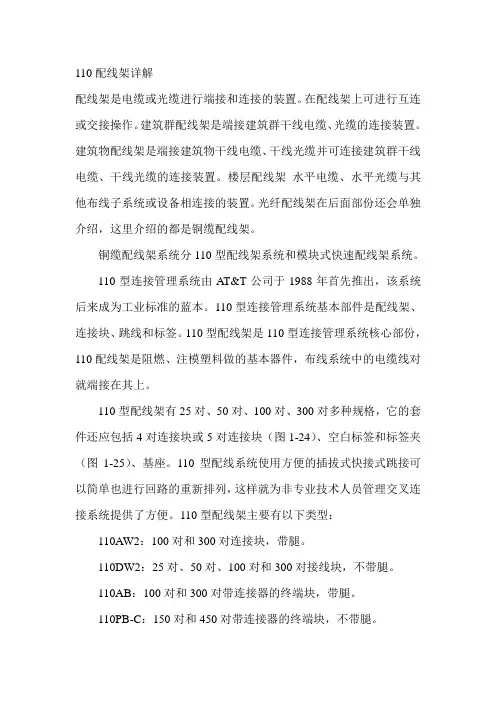

110配线架详解配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
110配线架打线法
110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
9、检查好线序以及完成情况。
10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。
4、线缆放进机架时必须按照线槽的方向走向。
左右分开放进机架。
5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。
7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。
6、按照第五步的线序依次把线缆放到110配线架上。
7、用胶布把距离配线口3CM处绑好。
8、把第五步的线序依次放好，然后用打线工具把线打好。
注意打线工具必须平放，用力适中。
110配线架详解.doc
110配线架详解配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
110配线架端接
2 端接RJ-45连接头（水晶头）
➢ RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白蓝、 橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。下面以 T568B标准为例，介绍RJ-45水晶头连接步骤。
① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。
1安装110配线架步骤（以安装25对大对数为例）
（3）25对线缆进行线序排线，首先进行主色分配（如图5-48所示），再按配色分 配（如5-49所示），标准物分配原则如下述：
通信电缆色谱排列： 线缆主色为：白、红、黑、黄、紫 线缆配色为：蓝、橙、绿、棕、灰 一组线缆为25对，以色带来分组，
一共有25组分别为: ①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰） ③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰） ⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
（6）电缆转弯时弯曲半径应符合规定。 （7）电缆与其它管线距离。 (8)预埋线槽和暗管敷设线缆应符合下列规定 (9)拉绳速度和拉力。 (10) 双绞线牵引。
正常
被挤压
2 敷设水平双绞线
(1)暗道布线
暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体 管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用 小型穿线器牵引。安装人员只需索取管道图纸来了解布线管 道系统，确定布线路由。管道一般从配线间或走廊水平主干 槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定 在信息插座的拉线端，从管道的另一端将线缆牵引拉出。
（二）端接双绞线缆
1 端接双绞线缆的基本要求
⑦线缆剥掉塑料外套后，双绞线对在端接时的注意事项如图5-23所示
最新110配线架详解a
110配线架详解a110配线架详解配线架是电缆或光缆进行端接和连接的装置。
在配线架上可进行互连或交接操作。
建筑群配线架是端接建筑群干线电缆、光缆的连接装置。
建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。
光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。
铜缆配线架系统分110型配线架系统和模块式快速配线架系统。
110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。
110型连接管理系统基本部件是配线架、连接块、跳线和标签。
110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。
110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。
110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。
110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。
110DW2：25对、50对、100对和300对接线块，不带腿。
110AB：100对和300对带连接器的终端块，带腿。
110PB-C：150对和450对带连接器的终端块，不带腿。
110AB：100对和300对接线块，带腿。
110BB：100对连接块，不带腿。
110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。
110型配线架主要有五种端接硬件类型。
110A型、110P型、110JP型、110VP VisiPatch型和XLBET超大型。
110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。
配线架的打线方法图例
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
110配线架端接
3 安装信息插座
（1）信息插座安装步骤
➢ 信息插座由面板、信息模块和盒体底座几部分组成，其中信息模块端 接是信息插座安装的关键。信息插座的安装步骤如下。
① 将双绞线从线槽或线管中通过进线孔拉入信息插座底盒中。 ② 为便于端接、维修和变更，线缆从底盒拉出后预留15cm左右后将多余部
分剪去。 ③ 端接信息模块。 ④ 将见余线缆盘于底盒中。 ⑤ 将信息模块插入面板中。 ⑥ 合上面板，紧固螺钉，插入标识，完成安装。
线箱剩余 长度
······
（一）敷设双绞线缆
1 敷设双绞线缆的基本要求
（4）线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作 区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求 的应按设计要求预留长度。
（5）桥架及线槽内线缆绑扎要求。
（一）敷设双绞线缆
1 敷设双绞线缆的基本要求
4 安装数据配线架
1数据配线架安装基本要求 固定式配线架安装过程如下
① 将配线架固定到机柜合适位置，在配线架背面安装理线环。 ② 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑
扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环摆 放至配线架处。 ③ 根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用 压线钳、剪刀、斜口钳等工具剪断电缆。 ④ 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
2 敷设水平双绞线
（3）墙壁线槽布线 ➢ 墙面线槽布线是一种明铺方式，均为短距离段落。如已建成的 建筑物中没有暗敷管槽时，只能采用明敷线槽或将线缆直接敷 设，在施工中应尽量把线缆固定在隐蔽的装饰线下或不易被碰 触的地方，以保证线缆安全。在墙壁上布线槽一般遵循下列步 骤： ① 确定布线路由； ② 沿着路由方向放线（讲究直线美观）； ③ 线槽每隔1 m要安装固定螺钉； ④布线时线槽容量为7 0％； ⑤盖塑料槽盖。盖槽盖应错位盖。
电话线的大对数连接方法
对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。
总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。
编辑本段110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、棕、灰），再根据大对线上的“色带”去打，从前打到最后。
2、把线打完之后，再把刚才的模块放上去，用力搞打，使它紧贴在配线架上。
3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
110配线架端接
项目五 安装铜缆布线系统
项目学习目标
1 知识目标 （1）理解GB50312-2007国标中铜缆系统的安装规范； （2）熟悉安装铜缆系统的各型工具； （3）了解4对双绞线电气性能指标。 2 技能目标 （1）会敷设铜缆系统； （2）会端接信息模块；
（3）会端接数据配线架和110语音配线架；
9
2 端接RJ-45连接头（水晶头）
RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白蓝、 橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。下面以 T568B标准为例，介绍RJ-45水晶头连接步骤。
① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。 ② 排线。将绿色线对与蓝色线对放在中间位置，而橙色线对与棕色线对放在靠外的位置，形 成左一橙、左二蓝、左三绿、左四棕的线对次序。
8
（二）端接双绞线缆
1 端接双绞线缆的基本要求
⑦线缆剥掉塑料外套后，双绞线对在端接时的注意事项如图5-23所示 ⑧线缆终端方法应采用卡接方式，施工中不宜用力过猛，以免造成接续 模块受损。 ⑨对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气 连接的完整牢靠。 ⑩线对屏蔽和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证 360°的接触，而且接触长度不应小于10mm，以保证屏蔽层的导通性 能。 (11)信息模块/RJ连接头与双绞线端接有T568A或T568B两种结构，但在 同一个综合布线工程中，两者不应混合使用。 (12)各种线缆（包括跳线）和接插件间必须接触良好、连接正确、标志 清楚。跳线选用的类型和品种均应符合系统设计要求。跳线可以分为 以下几种：两端均为110插头（4对或5对）；两端均为RJ45插头；一 端为RJ45，一端为110插头。
110配线架端接
2 敷设水平双绞线
（3）墙壁线槽布线
– 墙面线槽布线是一种明铺方式，均为短距离段落。如 已建成的建筑物中没有暗敷管槽时，只能采用明敷线 槽或将线缆直接敷设，在施工中应尽量把线缆固定在 隐蔽的装饰线下或不易被碰触的地方，以保证线缆安 全。在墙壁上布线槽一般遵循下列步骤：
① 确定布线路由； ② 沿着路由方向放线（讲究直线美观）； ③ 线槽每隔1 m要安装固定螺钉； ④布线时线槽容量为7 0％； ⑤盖塑料槽盖。盖槽盖应错位盖。
综合布线系统的 设计 施工 测试 验收和维护
项目五 安装铜缆布线系统
项目学习目标
1 知识目标 （1）理解GB50312-2007国标中铜缆系统的安装规范； （2）熟悉安装铜缆系统的各型工具； （3）了解4对双绞线电气性能指标。 2 技能目标 （1）会敷设铜缆系统； （2）会端接信息模块； （3）会端接数据配线架和110语音配线架； （4）能整洁规范地理线、扎线； （5）能规范地标识铜缆系统。
（1）将配线架固定到机柜合适位置； （2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并
留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮 剥去（如图5-46所示），使用绑扎带固定好电缆，将电缆穿过110语音 配线架一侧的进线孔，摆放至配线架打线处（如图5-47所示）；
（二）安装110语音配线架
现场） （二）安装110语音配线架
二、相关知识
（一）工具准备 1.线缆敷设工具 （1）线轴支架 （2）滑车 （3）牵引机 2 大对数端接工具
（二）垂直主干管道准备
三、任务实施
（一）敷设大对数线缆（适用于高楼和施工量大的 现场）
1.向下垂放线缆 2.向上牵引线缆
（二）安装110语音配线架
110配线架打线方法
1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。
（1）在端接线对之前，首先要整理线缆。
用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。
（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。
这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。
（9）将标签插到配线模块中，以标示此区域。
2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。
左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。
（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。
（3）在配线板边缘处的每条线缆上标记一个新线的位置。
这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。
（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是110配线架？
110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。
110配线架图片
不同配线架间的连接方法
对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:
一、110配线架的搭配
鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。
二、多媒体与IDC配线架的搭配
多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。
总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。
110配线架的打法
1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。
2、把线打完之后，再把刚才的模块放上去，用力搞打，使它紧贴在配线架上。
3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
大对数的话,线序是这样的:
5种主色：白色、红色、黑色、黄色、紫色
5种次色：兰色、桔色、绿色、棕色、灰色
电话电缆线序色谱认识举例说明：
10 对电话电缆色谱线序表
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
20对电话电缆色谱线序表
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
30对电话电缆色谱线序
说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！
(注意：这25对用“白兰”色环标识线缠着)
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰
(注意：这5对有”白桔”标识缠着)
21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰
50对电话电缆色谱线序
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！
(注意：这25对用“白兰”标识线缠着)
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰
(用“白桔”标识线缠着)
26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰
31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰
36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰
41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰
46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰
100对电话电缆色谱线序表
说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！
(注意：用“白兰”标识线缠着)
1 对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21 对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰
(注意：用“白桔”标识线缠着)
26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰
31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰
36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰
41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰
46 对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰
(注意：用“白绿”标识线缠着)
51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰
56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰
61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰
66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰
71 对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰
(注意：用“白棕”标识线缠着)
76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰
81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰
86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰
91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰
96 对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰
200对电话电缆色谱线序表(大对数电缆)
说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。
