第1章传感器与检测技术基础检测技术是人们认识和改造世界的一种必不可少的重要技术手段。

而传感器是科学实验和工业生产等活动中对信息资源的开发获取、传输与处理的一种重要手段。

我们已经知道，对于电量参数的测量具有测量精度高、反应速度快、能自动连续地进行测量、可以进行遥测、便于自动记录、可以与计算机方便地连接进行数据处理、也可采用微处理器做成智能仪表、能实现自动检测与转换等一系列优点。

但是在工程上和实际的测量中，所需要测量的参数往往有相当大的部分为非电量，例如温度、位移、压力、流量等，所以通常就把将这些非电量转换为电信号输出的装置或设备称为传感器。

传感器与检测技术是一门随着现代科学技术发展而迅猛发展的综合性技术学科，广泛应用于人类的社会生产和科学研究中，起着越来越重要的作用，成为国民经济发展和社会进步的一项必不可少的重要技术。

检测的基本任务就是获取有用的信息，通过借助专门的仪器、设备，设计合理的实验方法以及进行必要的信号分析与数据处理，从而获得与被测对象有关的信息，最后将结果提供显示或输入其他信息处理装置、控制系统。

因此，传感器与检测技术属于信息科学范畴，它与通信技术、计算机技术一起分别构成信息技术系统的“感官”、“神经”和“大脑”，是信息技术的三大支柱(传感技术、通信技术和计算机技术)之一。

检测技术的发展与生产和科学技术的发展是紧密相关的，它们互相依赖、相互促进。

现代科技的发展不断地向检测技术提出新的要求，推动了检测技术的发展。

与此同时，检测技术迅速吸取各个科技领域(如材料科学、微电子学、计算机科学等)的新成果，开发出新的检测方法和先进的检测仪器，同时又给科学研究提供了有力的工具和先进的手段，从而促进了科学技术的发展。

在各种现代机械设备的设计和制造中，检测技术的成本已达到设备系统总成本的50%～70%。

据资料统计：一辆汽车需要30～100余种传感器及配套检测仪表用以检测车速、方位、转矩、振动、油压、油量、温度等；而一架飞机需要3600余种传感器及配套检测仪表用来监测飞机各部位的参数(压力、应力、温度等)和发动机的参数(转速、振动等)等。

传感器原理与检测技术(第六章)

2、伏安特性
磁敏二极管的正向偏压和电流的关系称为磁敏二极管的伏安特性。它在不同磁场作用下的伏安特性曲线不同。
3、温度特性
磁敏二极管的输出电压和电流受温度影响较大，实际使用时必须对它进行温度补偿。常用的温度补偿电路有互补式、差分式、全桥式和热敏电阻四种。
四、磁敏二极管的应用
1. 磁场测量 2. 无触点开关 3. 无触点电位器
第四节磁敏三极管
磁敏三极管是PN结型的磁电转换元件，它具有灵敏度高、输出信号大，工作电流小、体积小等特点，适合于磁场、转速、探伤等方面的检测和控制。
一、磁敏三极管的结构
在磁场中当温度恒定时，磁阻与磁感应强度B的平方成正比。如果器件只是电子参与导电的简单情况，理论推导出来的磁阻效应方程为：
式中ρB为磁感应强度为B时的电阻率；ρ0为零磁场下的电阻率；μ为电子迁移率；B为磁感应强度。
当电阻率变化为
时，则电阻率的相对
变化为
可见，磁场一定，迁移率越高的材料，如：lnSb （锑化铟）、InAs（砷化铟）和NiSb（锑化镍）等半导体材料，其磁阻效应越明显。
5．压电半导体
有些晶体既具有半导体特性又同时具有压电性能，如ZnS，CaS，GaAs等。因此既可利用它的压电特性研制传感器，又可利用半导体特性以微电子技术制成电子器件。两者结合起来，就出现了集转换元件和电子线路为一体的新型传感器，它的应用前途非常远大。
6．高分子压电材料
某些合成高分子聚合物薄膜经延展拉伸和电场极化后，具有一定的压电性能。目前这类压电薄膜有聚二氟乙烯(PVF2)、聚氟
二、磁敏二极管的工作原理
未受外界磁场作用的磁敏二极管外加正偏压时(图a)所示) 有大量空穴从P区通过Ⅰ区进人N区，同时有大量电子流入P区，形成电流。只有少量电子和空穴在Ⅰ区复合掉。

《传感器及检测技术》PPT课件

11
第二节差动变压器式传感器
电源中用到的“单相变压器”有一个一次线圈（又称为初级线圈），有若干个二次线圈（又称次级线圈）。当一次线圈加全上波交整流流激电磁路电中压，两Ui后个，二将次在线二圈次串线联圈，中总产电生压感等应于电两压个U二O。次在线圈的电压之和。
＋
请将单相变压器二次线圈N21、 N22的有关端点按全波整流电路的要求正确地连接起来。
（参考中原量仪股份有限公司资料）
滑道
轴承滚子外形
分选仓位
2020/11/29
24
电感式滚柱直径分选装置（机械结构放大）
汽缸
直径测微装置
控制键盘
长度测微装置
滑道
2020/11/29
25
三、电感式不圆度计原理
该圆度计采用旁向式电感测微头
2020/11/29
26
电感式不圆度测试系统
旁向式电感测微头
2020/11/29
如果在输出电压送到指示仪前，经过一个能判别相位的检波电路，则不但可以反映位移的大小（的幅值），还可以反映位移的方向（的相位）。这种检波电路称为相敏检波电路。
2020/11/29
10
图3-7 相敏检波输出特性曲线
a）非相敏检波 b）相敏检波
2020/11/29 1—理想特性曲线 2—实际特性曲线
上节回顾:
1.电容传感器
本节主要内容:
1.电感传感器
2020/11/29
1
第4章电感式传感器
本章学习自感式传感器和差动变压器的结构、工作原理、测量电路以及他们的应用，掌握一次仪表的相关知识。
2020/11/29
2
第一节自感式传感器
先看一个实验：

传感器与检测技术ppt课件第一章

2024/2/29
16
1.2检测技术理论基础
1.2.2 测量方法
1) 直接测量、间接测量和组合测量 (又称联立测量)。经过求解联立方程组，才能得到被测物理量的最后
结果，则称这样的测量为组合测量。
2) 偏差式测量、零位式测量与微差式测量
3) 等精度测量与非等精度测量
4) 静态测量与动态测量
2024/2/29
2024/2/29
23
2024/2/29
3
1.1.3 传感器基本特性
当传感器的输入信号是常量，不随时间变化时，其输入输出关系特性称为静态特性。
传感器的基本特性是指系统的输入与输出关系特性，即传感器系统的输出信号y(t)和输入信号（被测量）x(t)之间的关系，传感器系统示意图如下图所示。
2024/2/29
4
1.1.3 传感器基本特性
2．传感器的分类
（1）按照其工作原理，传感器可分为电参数式(如电阻式、电感式和电容式)传感器、压电式传感器、光电式传感器及热电式传感器等。
（2）按照其被测量对象，传感器可分为力、位移、速度、加速度传感器等。常见的被测物理量有机械量、声、磁、温度和光等。
（3）按照其结构，传感器可分为结构型、物性型和复合型传感器。物性型传感器是依靠敏感元件材料本身物理性质的变化来实现信号变换，如：水银温度计。结构型传感器是依靠传感器结构参数的变化实现信号变换，如：电容式传感器。
敏感元件输出的物理量转换成适于传输或测量电信号的元件。
测量电路(measuring circuit)：将转换
元件输出的电信号进行进一步转换和处理的部分，如放大、滤波、线性化、补偿等，以获得更好的品质特性，便于后续电路实现显示、记录、处理及控制等功能。

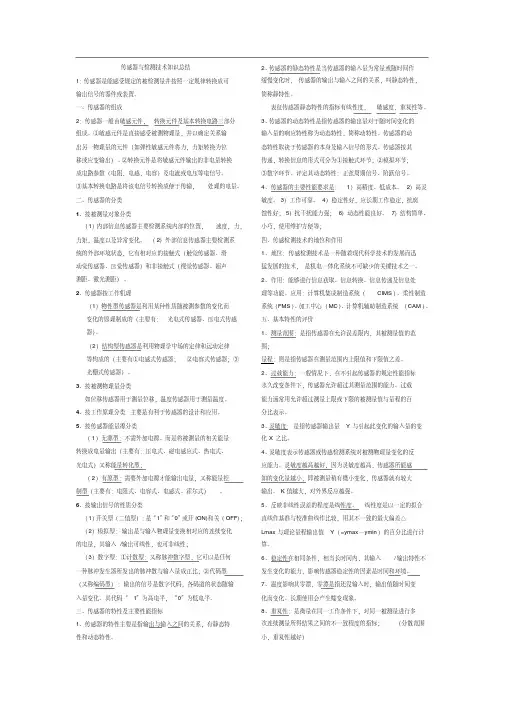

传感器与检测技术(重点知识点总结).pdf
