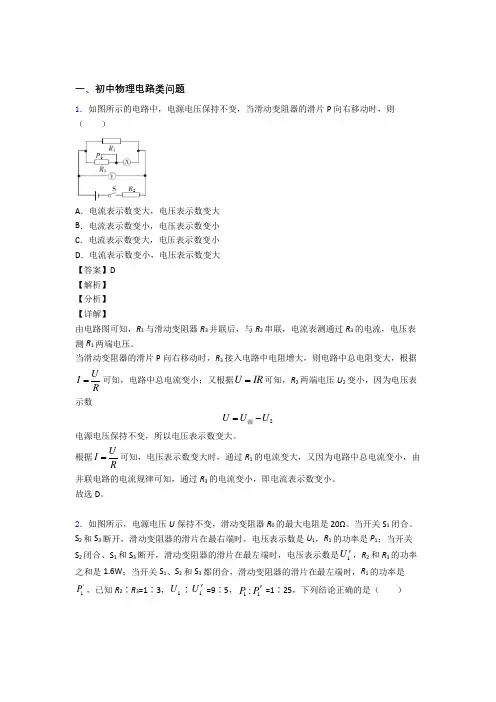

2020-2021【物理】中考物理电路类问题压轴题提高专题练习附答案解析
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据UI R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源电源电压保持不变，所以电压表示数变大。
根据UI R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD 【解析】 【分析】 【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。
九年级上册物理 电流和电路专题练习(解析版)
九年级上册物理电流和电路专题练习（解析版）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．3．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】2000B r R t 25A sT m π⋅Ω⋅⨯ c 【解析】 【分析】 【详解】（1）[1]由图像分析可得2EI R=……………1 E t∆Φ=∆...............2 =?S B ∆Φ∆ (3)120+2R R R R == (4)由1234联立得：22000022B B r r I t R t R ππ∆=⋅=⋅∆由于2π为定值，故 2000B r I k R t =[2]将第一组数据带入上式得：k =25A sT m π⋅Ω⋅⨯（2）[3]若R 0变，其他为定值，则2002B r t π均为定值，可看作0'k I R =，此为反比例函数，故可用图线c 表示．4．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。
压轴题(word版)[1]
![压轴题(word版)[1]](https://img.taocdn.com/s3/m/872166f6aef8941ea76e0533.png)
23．（本小题满分9分）如图12，四边形ABCD 是正方形，点E ，K 分别在BC ，AB 上，点G 在BA 的延长线上，且CE =BK =AG .⑴求证：①DE =DG ； ②DE ⊥DG ；⑵尺规作图：以线段DE ，DG 为边作出正方形DEFG （要求：只保留作图痕迹，不写作法和证明）；⑶连接⑵中的KF ，猜想并写出四边形CEFK 是怎样的特殊四边形，并证明你的猜想；⑷当1CE CB n 时，请直接写出ABCD DEFGS S 正方形正方形的值.24．（本小题满分9分）已知A 、B 两地的路程为240千米，某经销商每天都要用汽车或火车将x 吨保鲜品一次性由A 地运往B 地，受各种因素限制，下一周只能采用汽车和火车中的一种进行运输，且须提前预订.现在有货运收费项目及收费标准表，行驶路程S （千米）与行驶时间t （时）的函数图象（如图13中①），上周货运量折线统计图（如图13中②）等信息如下：⑴汽车的速度为__________千米/时， 火车的速度为_________千米/时；设每天用汽车和火车运输的总费用分别为y 汽（元）和y 火（元），分别求y 汽、y 火与x 的函数关系式（不必写出x 的取值范围）及x 为何值时y 汽＞y 火；（总费用=运输费＋冷藏费＋固定费用）⑶请你从平均数、折线图走势两个角度分析，建议该经销商应提前下周预定哪种运输工具，才能使每天的运输总费用较省？25．（本小题满分10分）如图14①至图14④中，两平行线AB、CD音的距离均为6，点M为AB上一定点.思考：如图14①中，圆心为O的半圆形纸片在AB、CD之间（包括AB、CD），其直径MN在AB上，MN=8，点P为半圆上一点，设∠MOP=α，当α=________度时，点P到CD的距离最小，最小值为____________.探究一在图14①的基础上，以点M为旋转中心，在AB、CD之间顺时针旋转该半圆形纸片，直到不能再转动为止.如图14②，得到最大旋转角∠BMO=_______度，此时点N到CD的距离是______________.探究二将图14①中的扇形纸片NOP按下面对α的要求剪掉，使扇形纸片MOP绕点M在AB、CD之间顺时针旋转.⑴如图14③，当α=60°时，求在旋转过程中，点P到CD的最小距离，并请指出旋转角∠BMO的最大值：⑵如图14④，在扇形纸片MOP旋转过程中，要保证点P能落在直线CD上，请确定α的取值范围.（参考数据：sin49°=34，cos41°=34，tan37°=34）26．(本小题满分12分)如图15，在平面直角坐标系中，点P从原点O出发，沿x轴向右以每秒1个单位长的速度运动t（t＞0）秒，抛物线y=x2＋bx＋c经过点O和点P.已知矩形ABCD的三个顶点为A （1，0）、B （1，－5）、D （4，0）.⑴求c 、b （用含t 的代数式表示）；⑵当4＜t ＜5时，设抛物线分别与线段AB 、CD 交于点M 、N .①在点P 的运动过程中，你认为∠AMP 的大小是否会变化？若变化，说明理由；若不变，求出∠AMP 的值；②求△MPN 的面积S 与t 的函数关系式，并求t 为何值时，S=218； ③在矩形ABCD 的内部（不含边界），把横、纵坐标都是整数的点称为“好点”.若抛物线将这些“好点”分成数量相等的两部分，请直接．．写出t 的取值范围.参考答案：1.C2.B3.D4.D5.D6.A7.C8.C9.B 10.B 11.A 12. B. 13. π 14. 5 15. 1 16. 27° 17. 2 18. 319.解：将2,x y =y a =+中，得a =∴22(1)(1)7176a a a a +-+=-+=+=269+= 20. 解：⑴如图1.⑵ ''2AA CC ==在Rt ⊿''OA C 中，''OA OC ==2，得''A C =AC =∴四边形''AA C C 的周长=4+21. 解：⑴ P （得到负数）=13⑵用下表列举所有的可能结果：从上表可知，一共有九种可能，其中两人得到的数相同的有三种， 因此 P （两人“不谋而合”）=13（注：画树状图正确也相应给分）22. 解：⑴ 设乙单独整理x 分钟完工，根据题意得：202020140x++= 解得：80x =.经检验80x =是原方程的解.答：乙单独整理80分钟完工.⑵ 设甲整理y 分钟完工，根据题意得：308040y +≥1， 解得：y ≥25答：甲至少整理25分钟完工.（注：以下解答也给分.设甲、乙分别整理,y z 分钟，得18040z y+=.∴802.z y =- ∵30z ≤，∴80230y -≤，∴y ≥25.）23. 解：⑴证明：∵ 四边形ABCD 是正方形 ，∴DC DA =，90DCE DAG ∠=∠=°. 又∵C E A G =，∴⊿D C E ≌⊿D A G .∴EDC GDA ∠=∠，DE DG =.又∵90ADE EDC ∠+∠=,∴90ADE GDA ∠+∠=,∴DE DG ⊥.⑵如图2（注：图3或其它画法正确的相应给分）⑶四边形CEFK 是平行四边形. 证明：设,CK DE 相交于M 点.∵四边形ABCD 和四边形DEFG 都是正方形，∴AB ∥CD , AB=CD , EF=DG , EF ∥DG , ∵BK=AG , ∴KG=AB=CD , ∴四边形CKGD 为平行四边形. ∴CK=DG=EF , CK ∥DG . ∴90KME GDE DEF ∠=∠=∠=.∴180KME DEF ∠+∠=.∴CK ∥EF , ∴四边形CEFK 是平行四边形.(注：由CK ∥DG , EF ∥DG 得CK ∥EF 也可)⑷22=1ABCD DEFG S n S n +正方形正方形. 24. 解： ⑴ 60，100. ⑵依题意，得240=2402520060y x x ⨯+⨯+汽. =500200y x +汽.240=240 1.652280100y x x ⨯+⨯+火. =3962280y x +火.若y 汽 >y 火,得500200x +>3962280x +， ∴x >20.⑶上周货运量(17201922222324)72120X =++++++÷=>.从平均数分析，建议预定火车费用较省.从折线图走势分析，上周货运量周四（含周四）后大于20且呈上升趋势，建议预定火车费用较省.25. 解：思考 90，2. 探究一 30，2.探究二、⑴由已知得M 与P 的距离为4，∴当MP AB ⊥时，点P 到AB 的最大距离是4，从而点P 到CD 的最小距离为642-=.当扇形MOP 在,AB CD 之间旋转到不能再转时，MP 与AB 相切，此时旋转角最大，BMO ∠的最大值为90°.⑵如图4，由探究一可知，点P 是MP 与CD 的切点时，a 达到最大，即OP CD ⊥.此时，延长PO 交AB 于点H ，a 最大值为3090120OMH OHM ∠+∠=+=.如图5，当点P 在CD 上且与AB 距离最小时，MP CD ⊥，a 达到最小，连接MP ，作OH MP ⊥于点H ，由垂径定理，得3MH =，在Rt ⊿MOH 中，MO =4， ∴3sin ,4MH MOH OM ∠==∴49MOH ∠=，∵2a MOH =∠，∴a 最小为98. ∴a 的取值范围是98120a ≤≤.26. 解：⑴把0,0x y ==代入2y x bx c =++，得0c =.再把x t =,0y =代入2y x bx =+，得20t bt +=，∵0t >，∴b t =-.⑵①不变.如图6，当1x =时，1y t =-，故(1,1)M t -. ∵tan 1AMP ∠=.∴45AMP ∠= ②PAM AMNP -SS S =四边形=DPNPAM NDAM +-S SS 梯形=[]111(416)(1)3(1)(1)222t t t t -+-⨯---（t-4)(4t-16)+=2315622t t -+ 解2315622t t -+=218，得1219,22t t ==.∵45t <<，∴112t =舍去，∴92t =. ⑶71123t <<。
【物理】九年级物理上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选测试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
【物理】九年级上册全册全套精选测试卷练习(Word版 含答案)
【物理】九年级上册全册全套精选测试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

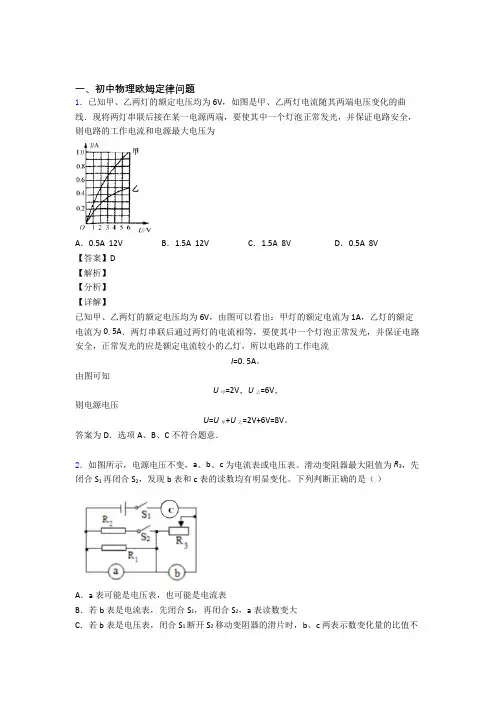

【物理】中考物理欧姆定律问题压轴题提高专题练习含答案
一、初中物理欧姆定律问题1．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为A．0.5A 12V B．1.5A 12V C．1.5A 8V D．0.5A 8V【答案】D【解析】【分析】【详解】已知甲、乙两灯的额定电压均为6V，由图可以看出：甲灯的额定电流为1A，乙灯的额定电流为0.5A．两灯串联后通过两灯的电流相等，要使其中一个灯泡正常发光，并保证电路安全，正常发光的应是额定电流较小的乙灯，所以电路的工作电流I=0.5A。
由图可知U甲=2V，U乙=6V，则电源电压U=U甲+U乙=2V+6V=8V。
答案为D．选项A、B、C不符合题意．2．如图所示，电源电压不变，a、b、c为电流表或电压表。
滑动变阻器最大阻值为R3，先闭合S1再闭合S2，发现b表和c表的读数均有明显变化。
下列判断正确的是（）A．a表可能是电压表，也可能是电流表B．若b表是电流表，先闭合S1，再闭合S2，a表读数变大C．若b表是电压表，闭合S1断开S2移动变阻器的滑片时，b、c 两表示数变化量的比值不D ．若R 1=R 2=R 3，则控制开关状态和滑片位置，得到电路最大功率为最小功率的4倍 【答案】CD 【解析】 【详解】A ．由题意可知，c 表应该是电流表，不能是电压表，否则整个电路没有电流；假设a 表是电流表，b 表是电流表，那么整个电路会短路，这样不符合题意，所以b 表不能是电流表，假设b 表是电压表，那么电流流过变阻器后，就不会再流过电阻R 1、R 2，而是流过下面的a 表，即使再闭合S 2，c 表的示数都不会变化，这与题意不符合，所以a 表不能是电流表，只能是电压表，A 错误；B ．若b 表是电流表，先闭合S 1，那么滑动变阻器就会被短路，电路只有电阻R 1接入，再闭合S 2，电路有电阻R 1、R 2并联接入，这样a 表的读数是不变的，都是电源电压的大小，B 错误；C ．若b 表是电压表，闭合S 1断开S 2，只有电阻R 1、R 3串联接入电路，移动变阻器的滑片时，假设从'3R 变到''3R 时，b 表的示数从''3U 到'3U ，c 表的读数从''I 到'I ，可得到''31U U I R =- ''''31U U I R =-b 表示数变化量是()''''''331U U U I I R ∆=-=-c 表示数变化量是'''I I I ∆=-那么b 、c 两表示数变化量的比值是()'''11'''I I R U R I I I-∆==-∆- 即这个比值大小不变，C 正确；D ．假设123R R R R ===，并且b 表是电压表，那么这个电路是电阻R 1、R 2并联后再和R 3串联，当R 3接入电路的电阻为零时，并且S 1、S 2都闭合时，R 1和R 2并联，电路中的总电阻最小，根据2U P R=可知，电路的总功率最大，大小是22222max122U U U U U P R R R R R=+=+= 当R 3接入电路的电阻最大时，并且S 1闭合，S 2断开时，R 1和R 3串联，这时电路的总电阻最大，根据2U P R=可知，电路的总功率最小，大小是22min132U U P R R R==+22max min2::4:12U U P P R R== 即max min 4P P =，可得到电路最大功率为最小功率的4倍，D 正确。
【物理】九年级物理上册全册全套精选试卷练习(Word版 含答案)
【物理】九年级物理上册全册全套精选试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
中考物理电学压轴题精选(含答案)
初中电学应用题1 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12 。
（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。
ab A S 2图31S 1R 0LR P3 如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。
只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L的实际功率为1.5W。
已知U∶U '＝7∶5，I∶I '＝2∶1。
不考虑灯丝电阻RL的变化。
求：定值电阻R2的电阻值和电路消耗的最大功率。
4 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。
电源电压及灯丝电阻保持不变。
当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。
当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。
九年级上册物理 电压 电阻专题练习(word版
九年级上册物理电压电阻专题练习（word版一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。
【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。
（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。
【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。
2．在探究影响导体电阻大小的因素时，同学们作出了如下猜想：猜想①：导体的电阻与导体的长度有关；猜想②：导体的电阻与导体的横截面积有关；猜想③：导体的电阻与导体的材料有关。
实验室提供了如图所示的4根电阻丝，规格、材料如表所示：编号材料长度/cm横截面积/mm2A镍铬合金0.50.5B镍铬合金 1.00.5C镍铬合金0.5 1.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为________两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：____________________________。
【物理】九年级上册物理全册全套精选试卷练习(Word版 含答案)
【物理】九年级上册物理全册全套精选试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
九年级物理上册第十三章 电路初探易错题(Word版 含答案)
九年级物理上册第十三章电路初探易错题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。
闭合开关通电后，两灯都能正常发光。
(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。
【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。
(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。
中考物理电学压轴题精选(含答案)
电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的；91当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．＜答案＞ 3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得， ① )(1L ab abR R R U U +=由图乙可得， ② (222abR R U I U P -=将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U =U 2=12VR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=P L ，91则I L /=I L ，31I L =3 I L /=3×=1.5A ，P L =I 2 R L =27WLab R R U+4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。
（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A 这一量程进行测量。
九年级物理上册电流和电路专题练习(word版
九年级物理上册电流和电路专题练习（word版一、初三物理电流和电路易错压轴题（难）1．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用2．小明所在的实验小组做“探究并联电路中电流的规律”实验时：(1)如图甲是他们设计的电路图，如图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选“A”、“B”或“C”）处的电流；(2)小明同学在图乙中只移动一根导线就测量另外一处的电流，电流表的示数如图丙所示，则电流表的示数为_____A；(3)如果测出A、B、C三处的电流如下表所示，由此得出初步结论：I C=I A+I B。
【物理】人教版九年级物理上册全册全套精选试卷专题练习(word版
【物理】人教版九年级物理上册全册全套精选试卷专题练习（word版一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．3．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率4．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
九年级物理上册 电流和电路专题练习(word版
九年级物理上册电流和电路专题练习（word版一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。
（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。
【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
2．图甲是用伏安法测未知电阻R的实验图。
(1)请用笔画线代替导线，将图甲中实物电路连接完整_____________(2)闭合开关，将滑片P 向左滑动时，此时电压表示数为2.4V ，电流表示数如图乙所示其读数为I =______A ，则未知电阻R = _________ Ω。
(3)若实验中只有一个电压表和一个已知电阻R 0，小明设计了如图丙所示的电路，同样可以测量未知电阻R x ，请在空格内将实验步骤补充完整①闭合S 、断开S 1，用电压表测出待测电阻R x 两端的电压为U 1② ___________，用电压表测出电源的电压U③请写出用测量值U 、U 1及R 0来表示R x 的表达式：R x= ____________【答案】导线的一端接在变阻器上，另一端接在电阻R 上 0.3 8 闭合S 、S 1101x U R R U U =- 【解析】【分析】【详解】(1)[1]变阻器应串联在电路中，可将导线一端接在变阻器上端，另一端接在电阻R 右端，如图所示。
【物理】备战中考物理欧姆定律的计算问题解答题压轴题提高专题练习含答案解析
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω ③电压表示数变化范围是0-3V ④电流表示数变化范围是0.3-0.5A A ．只有①、③正确 B ．只有②、③正确 C ．只有①、④正确 D ．只有②、④正确 【答案】D 【解析】 【分析】 【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V ，功率为1.25W ，由P ＝UI 可得：小灯泡正常发光时的电流为：L L 1.25W 0.5A 2.5VP I U === 故①错误；当电路中的电流为0.5A 时，滑动变阻器电阻最小分得电压最小，串联电路总电压等于各分电压之和，此时电压表的示数L 4.5V 2.5V 2V U U U 滑＝﹣＝﹣＝故电压表的示数变化范围为2 V3V ，故③错误2V ＜3V没有超出电压表的量程，灯泡两端的电压可以达到2.5V ，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为min max 2V4Ω0.5AU R I ===滑滑 当电压表的示数为3V 时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压L max 4.5V 3V 1.5V U U U '=-=-=滑灯泡的电阻L L L 2.5V5Ω0.5A U R I === 电路中的最小电流L min L 1.5V0.3A 5ΩU I R === 电路中电流变化的范围是0.3A ～0.5A ，故④正确； 滑动变阻器接入电路中的最大阻值max max 3V10Ω0.3Amin U R I ===滑滑 滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
九年级上册物理 电流和电路专题练习(word版
九年级上册物理电流和电路专题练习（word版一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．3．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．4．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。
电功率专题练习(word版
电功率专题练习（word 版一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。
则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。
（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。
________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。
_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。
【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。
因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学压轴题专题练习（一）
1. 如图（1）所示电路。
当开关S 1、S 2都断开时，电流表的示数为I 1，电压表的示数为U 1；当开关S 1、S 2都
闭合时，电流表的示数为I 2，电压表的示数为U 2；当开关S 1闭合，S 2断开时，电路的功率为3W 。
已知I 1: I 2=1:6、U 1: U 2=1:2。
求：开关S 1、S 2闭合与断开的各种情况下，电路的最大电功率。
图（1）
2.如图2所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S 1时，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S 1时，电压表V 1的示数为U 1′，电压表V 2的示数为U 2′，R 1消耗的电功率为0.72W 。
已知U 1：U 1′= 4：7，U 2：U 2′= 2：1，R 2=12 。
（1）求R 1的阻值；
（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S 1、S 2、S 3，通过计算说明电流表能否使用0-3A 这一量程进行测量。
3.如图25所示的电路，电源两端电压保持不变。
将滑片P 移至滑动变阻器b 端，当只闭合开关S 1、S 3时，电流表的示数为I 1，电阻R 1消耗的电功率为P 1；滑片位置仍在b 端，当只闭合开关S 2、S 3时，电流表的示数为I 2，电阻R 2消耗的电功率为P 2，测得此时电阻R W 消耗的电功率为1.5W 。
已知I 1:I 2=3:2， P 1:P 2=3:4。
（1）求电阻R 1、R 2的比值。
（2）将滑片P 移至滑动变阻器a 端，当开关S 1、S 2、S 3都闭合时，电路消耗的电功率最大，请计算出这个
电功率。
S 1 S 2
S 3 R 2
R 1
R 3 V 1 V 2
A 图2 A
B P
图3
A
S 3
R W a b V
R 1 S 1 R 2
S 2
4.如图4所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的
9
1
；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求： (1)当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电压表的示数； (2)灯L 的额定功率．
5.如图5所示电路电源两端电压保持不变，灯L 标有“6V 6W ”字样。
只断开开关S 1时，电压表的示数为U ；只闭合S 1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。
已知U ∶U '＝7∶5，I ∶I '＝2∶1。
不考虑灯丝电阻R L 的变化。
求：定值电阻R 2的电阻值和电路消耗的最大功率。
6.在图6所示的电路中，电源电压不变，灯L 的电阻不随温度变化。
当开关S 1、S 2都闭合时，灯L 正常发光，
R 1消耗的功率为32W ；当开关S 1、S 2都断开时，灯L 的功率为其额定功率的1/4，R 1消耗的功率为2W 。
求 （1）当开关S 1、S 2都断开时，R 2消耗的功率； （2）灯L 的额定功率；；
V a b A
S 2 图4 S 1
R 0 L
R
P
图7
7. 如图7所示的电路实物连接示意图中，电源两端电压不变，灯电阻不变。
滑动变阻器的最大阻值为R 1。
当
滑动变阻器的滑片P 在B 端，只闭合S 2时，电压表V 1示数为U 1，电流表示数为I 1；滑片P 在B 端，开关都断开时，电压表V 2示数为U 2，滑动变阻器的功率P 1=2W ；当滑片在A 端，只闭合S 1时，灯泡正常发光，电流表的示数为I 3。
已知U 1∶U 2=5∶3，I 1∶I 3=2∶3；电阻R 2=9Ω。
求： （1）灯的额定功率P L0； （2）电源电压U ；
（3）电源不发生短路的情况下，通过不同变化，
电路消耗的最大功率P max 。
（请画出相关电路状态的等效电路图．．．．．．．．．．．．）
8. 图8所示电路中，当只闭合开关S 1，且滑片P 在滑动变阻器的B 端时，电流表的示数为0.2A ，电压表的示数为U 1，滑动变阻器R 3消耗的电功率为P 3；当只闭合开关S 2，且滑片P 在滑动变阻器的中点C 时，电压表的示数为U 2，滑动变阻器消耗的电功率为P 3′，此时R 2消耗的电功率为2.4W 。
已知U 1∶U 2＝1∶2，P 3∶P 3′＝2∶1，电源两端电压保持不变。
求：
（1）R 2的阻值； （2）这个电路消耗的最大电功率。
9. 如图：电源电压恒定，当滑片位于中点，闭合开关S 、 S 2 ,断开S 1时，R 2消耗的电功率为6。
75W;将滑片移至b 端，R 2消耗功率为P 2。
已知变阻器先后消耗的功率之比为 25：32；此时闭合开关S 1 、S ，断开S 2，变阻器消耗功率为8W ，R 1消耗功率为P 1。
求P 2、P 1。
R 1
R 2
R 3 A B C V 图8 A S 2
图10
10.在如图10所示的电路中，电源电压和灯泡电阻不变，只闭合开关S 1时，电灯L 正常发光，电压表示数为6V ；当闭合开关S 1、S 2，断开开关S 3时，电流表示数为1A ；当闭合开关S 3，断开开关S 1、S 2时，灯L 的实际功率为其额定功率的1/9，R 2消耗的功率为0.6W 。
求： （1）小灯泡的额定功率P L 。
（2）电阻R 3的阻值。
11. 在如图所示的电路中，电源电压不变，开关S 处于闭合状态。
当开关S 1、、S 3断开，S 2闭合时，电阻R 1
与R 2的总电功率为P 1，且P 1=6.4W,电压表示数为U 1；当断开S 1，闭合S 2、S 3时，电阻R 2的功率为P 2，且P 2=6W ，电压表示数为U 2；；当闭合S 1，断开S 2、S 3时，电流表示数为1.6A 。
已知U 1 ：U 2 = 4：3。
求：
（1）电源电压。
（2）电阻的R 3阻值。
12. 将电阻R 1和R 2接在如图12所示的电路中，通过闭合与断开开关可以组成三种功率的电路，其中电路总功率最大时，电阻R 2在10s 的时间内产生的热量为Q 2；当电路总功率最小时，电阻R 2在10s 的时间内产生的热量为Q 2′＝14.4J ，已知Q 2 ：Q 2′＝25：4。
当开关S 2闭合、S 1和S 3断开时，电流表的示数为1A
求：（1）：R 1：R 2 。
（2）电源电压。
第题11图
13.如图13所示，电源电压一定，R 1和R 2为两个未知阻值的定值电阻，R 是滑动变阻器，闭合开关S 1、S 2后，R 1消耗的实际电功率P 1为0.36W ；闭合开关S 1、断开S 2，滑动变阻器的滑片P 移到最右端时，R 1消耗的实际电功率为P 1´，P 1: P 1´=9:1，此时电流表读数为0.2A ，电压表V 1、V 2的读数分别为U 1和U 2，U 1:U 2=7:2，求
（1）R 1的阻值；
（2）电路中消耗的最小电功率。
（2）电路中消耗的最小电功率。
14.在 图14所示的电路中，电源电压不变，R 1=30 。
开关S 1、S 2都断开或都闭合所形成的两个电路状态中，电压表示数之比为3∶8；R 2消耗的最大功率和最小功率之比为4∶1；R 3的最小功率为0.9W 。
求：⑴当开关都闭和时，电路中的总电阻；⑵电流表的最大示数。
图13。
