中考物理电学压轴题精选含答案Modified by JEEP on December 26th, 2020.电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．＜答案＞ 3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得，)(1L ab abR R R U U +=① 由图乙可得，)(222abR R U I U P -= ② 将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U =U 2=12VR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=91P L ，则I L /=31I L ，I L =3 I L /=3×Lab R R U+=，P L =I 2 R L =27W4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为ab A S 2图31S 1R 0L R PU2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12 。
中考物理练习电学压轴题配详细答案[]
![中考物理练习电学压轴题配详细答案[]](https://img.taocdn.com/s3/m/c10607fb5acfa1c7aa00ccc8.png)

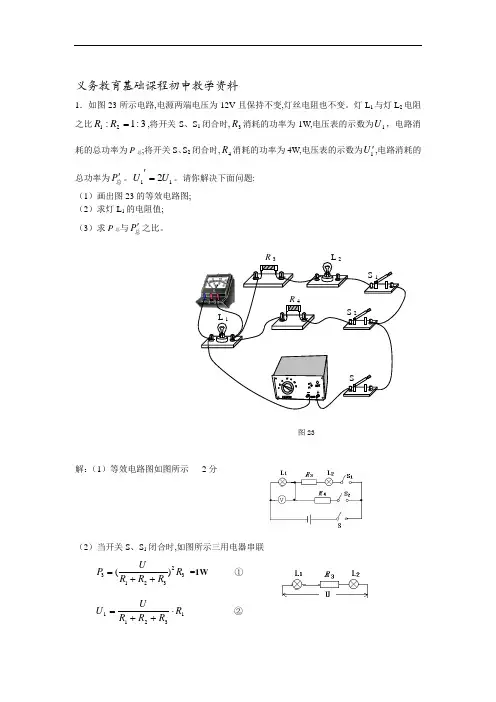

义务教育基础课程初中教学资料1．如图23所示电路,电源两端电压为12V 且保持不变,灯丝电阻也不变。
灯L 1与灯L 2电阻之比3:1:21=R R ,将开关S 、S 1闭合时,3R 消耗的功率为1W,电压表的示数为1U ，电路消耗的总功率为P 总;将开关S 、S 2闭合时,4R 消耗的功率为4W,电压表的示数为1U ',电路消耗的总功率为总P '。
112U U ='。
请你解决下面问题: （1）画出图23的等效电路图;（2）求灯L 1的电阻值;（3）求P 总与总P '之比。
解：（1）等效电路图如图所示 2分（2）当开关S 、S 1闭合时,如图所示三用电器串联323213)(R R R R UP ++= =1W ①13211R R R R UU ⋅++=②R 4R 3S 1图23S 2SL 2L 1当开关S 、S 2闭合时,如图所示两用电器串联42414)(R R R UP +==4W ③1141R R R UU ⋅+=' ④112U U ='⑤2分 将数值带入以上公式，可解得R 1=8Ω， 1分 R 2=24Ω，R 3=16Ω，R 4=16Ω（①②两式1分，③④两式1分，算出电阻R 1的值1分（3）当开关S 、S 1闭合时,电路消耗的总功率与开关S 、S 2闭合时电路消耗的总功率之比：总总P 'P = '22总总R U R U = 214824=ΩΩ 1分 2．小阳同学在科技月制作了一个多档位电热器模型。
