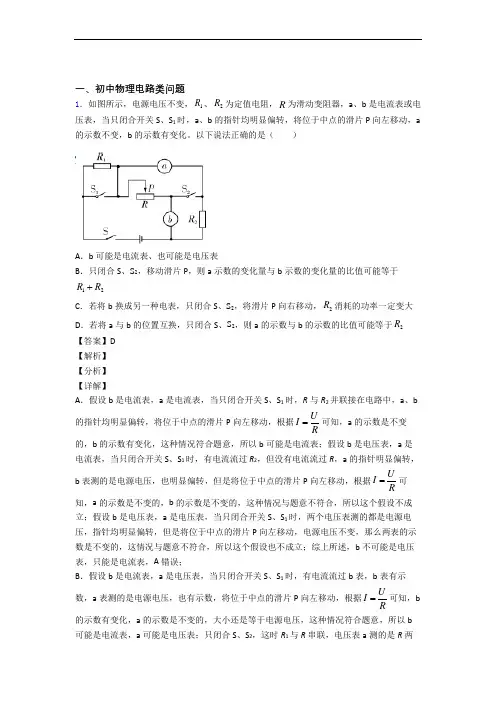

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
中考物理电学压轴题精选(含答案)
实用文档1电学压轴题1. 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．2 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。
将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。
已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。
（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。
3 如图30所示电路电源两端电压保持不变，灯L 标有“6V 6W”字样。
只断开开关S1时，电压表的示数为U ；只闭合S1时，电流表的示数为I ；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L 的实际功率为1.5W 。
已知U ∶U '＝7∶5，I ∶I '＝2∶1。
不考虑灯丝电阻RL 的变化。
求：定值电阻R2的电阻值和电路消耗的最大功率。
abA S 2图31S 1 R 0LRP实用文档2图254 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。
电源电压及灯丝电阻保持不变。
当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。
当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P 位于a 点时，灯L1也能正常发光；滑动变阻器的滑片P 位于b 点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。
中考物理电路类问题-经典压轴题及答案解析
若R短路，电压表也短路，电流表有示数符合题意；
若R断路，电压表有示数，电流表无示数，符合题意．
所以若灯L发光，则故障一定是R短路，故B正确，A错误．
若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；
故选A。
4．如图所示的电路中，电源电压保持不变，闭合开关后，A1示数为0.4A，A2示数为0.5A若灯L2断路，则电流表A1、A2、A的示数分别为
A．0.4A、0A、0.9A
B．0.4A、0.5A、0.9A
C．0.9A、0A、0.9A
D．0.4A、0A、0.4A
【答案】D
【解析】
【分析】
【详解】
所示电路为并联电路，L1、L2两端的电压相等，若灯L2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．
A． B．
C． D．
【答案】D
【解析】
【分析】
【详解】
A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；
B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；
C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；
D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
中考物理压轴题之电路类问题(中考题型整理,突破提升)含答案解析
A．电路中电流的最大值可达到 0.6A B．电压表的示数不能小于 2V C．可以将电阻箱的阻值调到 4Ω D．可以将电阻箱的阻值调到 10Ω 【答案】BD 【解析】 【分析】 【详解】
A．由图可知定值电阻 R1 与电阻箱 R2 串联，电流表测电路中的电流，电压表与电阻箱 R2
并联，测电阻箱 R2 两端的电压，由题意知允许通过 R1 最大电流是 0.4A，允许通过电阻箱 R2 的最大电流为 1A，电流表量程为 0 ~ 0.6A，根据串联电路中电流处处相等，可得电路
中电流最大为 0.4A，故 A 错误；
一、初中物理电路类问题
1．如图新型落地扇有一个电源开关 S1，闭合 S1，电动机正常作，其内部还有个防倾倒开 关 S2，S2 处于常闭状态，当落地扇倾斜时 S2 能自动断开，使电动机停止工作，图中电路中 符合这一功能的是
A．
B．
C．
D．
【答案】C 【解析】 【详解】 ABCD．由题意可以得出，当开关 S1 和 S2 同时闭合时，电动机工作，当开关 S2 断开时， 电动机就停止工作，因此两开关应该为串联关系，故 ABD 选项不符合题意，C 选项符合题 意。 故选 C。
A． U2 U1
B． U2 U1
C． U2 U1
D．无法比较
【答案】A
【解析】
【分析】
【详解】
电阻 R1、R3 和滑动变阻器 R2 串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变 大，根据串联电路的电阻分压特点可知，电阻 R1、R2 两端的电压变小，滑动变阻器两端的 电压变大；因为：
中考物理—电路类问题的综合压轴题专题复习含答案解析
一、初中物理电路类问题1．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是（）A．灯丝断路B．灯内部短路C．开关接触不良D．变阻器滑片接触不良【答案】A【解析】【详解】A．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab间是得到电源的电压，故A符合题意；B．灯内部短路闭合开关，灯不亮，用电压表测量ab间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B不符合题意；C．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故C不符合题意；D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab，由于b点没有连接到电源的负极，所以电压表没有示数，故D不符合题意。
2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V2偏转的角度等于V1偏转的角度，所以，电压表V2选择的量程为0～15V，分度值为0.5V，电源的电压U=4.5V；电压表V1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意；故选ABC3．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。
2020-2021中考物理——电路类问题的综合压轴题专题复习附详细答案
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
中考物理压轴题专题电路类问题的经典综合题附答案解析
一、初中物理电路类问题1．图中，用滑动变阻器来控制6伏小灯的亮暗。
要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（）A．C接M，B接N B．A接M，B接N，D接NC．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N【答案】C【解析】【分析】【详解】根据题意可知：电源的电压为6V，当灯泡两端的电压为额定电压6V时正常发光，滑动变阻器的移动使灯泡两端的电压发生变化，从而改变灯泡的亮暗，且电路会出现灯泡被短路而熄灭的现象。
A．C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故A不符合题意；B．A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故B不符合题意；C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P 移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，故C符合题意；D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，故D不符合题意。
故选C。
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B ．灯泡L 1两端的电压是1VC ．灯泡L 1和L 2的电阻之比是2∶1D ．若灯泡L 2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
中考物理电路类问题-经典压轴题附答案解析
一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。
图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。
故选B。
2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系【答案】D【解析】【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】A ．此时灯泡电阻L 2.4V 8Ω0.3AU R I === 故A 正确，不符合题意；B ．滑动变阻器两端电压 L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
中考物理压轴题专题电路类问题的经典综合题含答案解析
一、初中物理电路类问题1．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较【答案】A 【解析】 【分析】 【详解】电阻R 1、R 3和滑动变阻器R 2串联，当滑动变阻器滑片由左向右移动时，电路中的总电阻变大，根据串联电路的电阻分压特点可知，电阻R 1、R 2两端的电压变小，滑动变阻器两端的电压变大；因为：U 2=U -U 1-U 3所以：△U 2=△U 1+△U 3故：△U 2＞△U 1。
故选A 。
2．如图所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片，S 为自动控制开关。
闭合开关S ，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S 自动断开，电子秤无示数。
则下列判断正确的是（ ）A ．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B ．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C ．电子秤的AB 部分是一个滑动变阻器，且A 端与P 接触的地方为绝缘体D ．0R 电阻去掉后，也能保证电路安全工作 【答案】AC 【解析】 【分析】 【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。
物理压轴题专题电路类问题的经典综合题含答案解析
一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。
2．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）A．B．C．D．【答案】B【解析】【详解】A ．从图中可以看到，当开关S 1闭合时，四盏灯都被短路，这种情况不符合要求，A 项不合题意；B ．从图中可以看到，灯L 1和灯L 2并联后再和开关S 1串联，灯L 3和灯L 4并联后再和开关S 2串联，当开关S 1闭合后，只控制灯L 1和灯L 2两灯亮，当开关S 2闭合后，只控制灯L 3和灯L 4两灯亮，这种情况符合要求，选项B 符合题意；C ．从图中可以看到，灯L 1和灯L 2并联后再和开关S 1串联，但开关S 2接在干路中，当开关S 2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C 项不合题意；D ．从图中可以看到，当开关S 1闭合，开关S 2断开时，灯L 3和灯L 4能亮，灯L 1和灯L 2不能亮，当开关S 1断开，开关S 2断开时，灯L 3和灯L 4还能亮，灯L 1和灯L 2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D 项不合题意。
备战中考物理——电路类问题的综合压轴题专题复习及详细答案
一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。
以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1URI∆=∆，即电压表a示数的变化量与电流表b示数的变化量的比值等于R1；当b是电流表，a是电流表时，只闭合S、S2，R、R2被短路，电路是R1的简单电路，即使移动滑片P，a、b两表的示数都不会变化；综上所述，a示数的变化量与b示数的变化量的比值不可能等于12R R+；B错误；C．把b换成电压表，a是电压表时，只闭合S、S2，R1、R2与R串联，滑片P向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R=可知，R2消耗的功率变大；如果把b换成电压表，a是电流表时，只闭合S、S2，R被短路，R1、R2串联，滑片P向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R=可知，R2消耗的功率不变；C错误；D．a是电压表，b是电流表时，若把a与b的位置互换，只闭合S、S2，R被短路，R1、R2串联，电流表测电路中的电流，电压表测R2两端的电压，那么a的示数与b的示数的比值是R2；当a、b都是电流表时，若把a与b的位置互换，只闭合S、S2，R、R2被短路，只有R1接在电路中，两电流表的示数相等，它们的比值是1；D正确。
2020-2021中考物理压轴题专题复习——电路类问题的综合附答案解析
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小【答案】C【解析】【分析】【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。
因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=U I R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。
综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。
故选C 。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．几位同学学习了欧姆定律后，根据I=U R ，导出了R=U I．于是他们提出了以下几种看法，你认为正确的是A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零【答案】C【解析】【详解】导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改变而改变，两端不加电压时，导体的电阻也不会为零．所以A，B，D错误，C正确．故选C．4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C．U1＋U2＝U3D．以上说法都不正确【答案】C【解析】【分析】【详解】分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I1=I2=I3；电压表V1测量R1两端的电压U1，电压表V2测量R2两端的电压U2，电压表V3测量R1和R1串联两端的总电压U3，所以U1+U2=U3，故选C．5．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
2020-2021中考物理压轴题专题电路类问题的经典综合题及答案解析
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变 【答案】D 【解析】 【分析】 【详解】A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=UI R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
开关S 闭合后，三个灯泡都发光，两电流表都有示数。
下列说法正确的是（ ）A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同 【答案】BD 【解析】 【分析】本题考查串、并联电路的特点。
【详解】AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。
备战中考物理压轴题专题复习—电路类问题含答案
一、初中物理电路类问题1．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1 A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压可能是A．0.9 V，3.6 V B．0.9 V，0 VC．4.5 V，0 V D．4.5 V，4.5 V【答案】ABC【解析】【详解】由电路图可知，两灯泡串联，电压表V2测电源的电压，V1测灯L1两端的电压。
电路可能会存在以下几种情况：(1)若电路正常时：因串联电路中总电压等于各分电压之和，且V 2偏转的角度等于V 1偏转的角度，所以，电压表V 2选择的量程为0～15V ，分度值为0.5V ，电源的电压U =4.5V ；电压表V 1选择的量程为0～3V ，分度值为0.1V ，灯泡L 1两端的电压U 1=0.9V ；则灯泡L 2两端的电压为：U 2=U-U 1=4.5V-0.9V=3.6V ；(2)若L 1短路，V 1偏转的角度为零，图中没有这种情况；(3)若L 2短路，则L 2的电压为零，V 1和V 2测L 1的电压，也就是电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ；即则灯L 1、L 2两端的电压可能是4.5V 、0；或0.9V 、0；(4)若L 1断路，V 1和V 2测电源电压，即示数相同，若都是大量程，即都是4.5V ，若都是小量程，即都是0.9V ，但电路中无电流，不符合题意；(5)若L 2断路，V 1不能和电源相连，故示数为零；V 2测电源电压，若是大量程，即是4.5V ，若是小量程，即是0.9V ，但电路中无电流，不符合题意； 故选ABC3．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。
备战中考物理压轴题专题电路类问题的经典综合题含答案
一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A ．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P 置于B 端时，R 2的阻值最大。
此时电阻R 2的电压U 2=6V ，R 1的电功率P 1=3.6W 。
假设此时R 1两端的电压是U 1，则有：1212U U I R R == 即得①式 1126V U R R = 当P 置于变阻器中点时，变阻器的电阻变为212R 。
即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律U I R =总总得，电路电流变大。
备战中考物理压轴题专题电路类问题的经典综合题含答案解析
一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。
如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。
下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。
橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。
故选D。
2．如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2并联，电压表测的是灯L2两端的电压B．灯L1与灯L2串联，电压表测的是灯L2两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是总电流【答案】A【解析】【分析】【详解】AB．从图中可以看到，电流从电源正极流出，流过开关、电流表A1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极；另一部分电流流过电流表A2，再流过灯泡L2，最后回负极；电压表并联在灯泡L2两端，可知灯L1与灯L2并联，电压表测的是灯L2两端的电压；A正确、B错误；C．电流表A1接在干路中，测的是干路电流，不是测灯L1的电流，C错误；D．电流表A2与灯L2串联，测的是灯L2的电流，不是总电流，D错误。
故选A。
3．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（）A．B．C．D．【答案】A【解析】【分析】【详解】A．从图中可以看到，三个开关处于闭合状态，符合在行驶过程中的情况，电动机正常运转；用任一只手柄刹车时，该手柄上的开关立即断开，此时电路中没有电流，电动机停止工作，选项A符合题意；B．从图中可以看到，在行驶过程中，两开关处于闭合状态，电动机正常运转；但是用任一只手柄刹车时，该手柄上的开关立即断开，电动机依然有电流流过，还在工作；B项不合题意；C．从图中可以看到，在行驶过程中要求两开关处于闭合状态，这时没有电流流过电动机，电动自行车就不能正常运作，这种情况矛盾，C项不合题意；D．从图中可以看到，没有电源，无论开关闭合还是断开，电动自行车都行驶不了，D项不合题意．4．下列电路正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】选项A中电压表的正负接线柱接反；B中电流表的正负接线柱接反；C中两灯并联，正确；D中若开关闭合会造成短路．故选C．5．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路【答案】A【解析】【详解】A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．6．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．【答案】A【解析】A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求7．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。
中考物理压轴题专题电路类问题的经典综合题及答案
一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。
闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
备战中考物理压轴题专题电路类问题的经典综合题含答案解析
一、初中物理电路类问题1．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3AB．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6AC．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2VD．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V【答案】C【解析】【分析】【详解】规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。
备战中考物理——电路类问题的综合压轴题专题复习及答案
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。
此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。
假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。
即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。
而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R ==即得②式1122V 4V12U R R +=联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确 D ．当滑片P 置于变阻器中点时，变阻器的电阻22´15Ω2R R == 此时电路的总电阻1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．如图所示是一个利用电磁继电器的温度自动控制装置。
