信号发生器使用方法

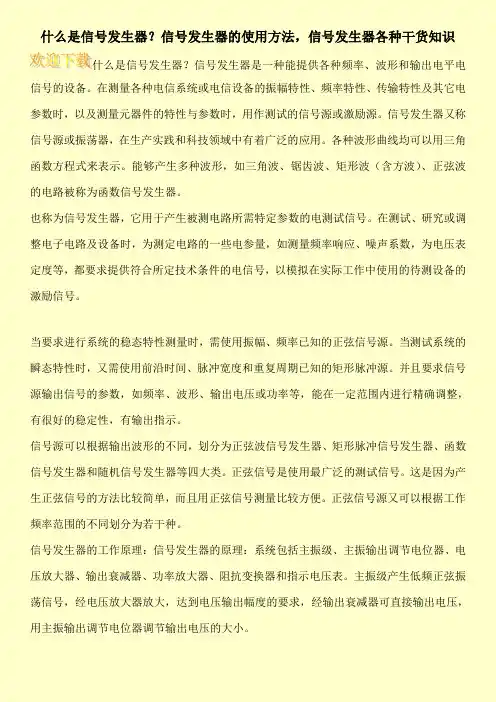

什么是信号发生器？信号发生器的使用方法,信号发生器各种干货知识
什么是信号发生器？信号发生器的使用方法，信号发生器各种干货知识什么是信号发生器？信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。
在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
也称为信号发生器，它用于产生被测电路所需特定参数的电测试信号。
在测试、研究或调整电子电路及设备时，为测定电路的一些电参量，如测量频率响应、噪声系数，为电压表定度等，都要求提供符合所定技术条件的电信号，以模拟在实际工作中使用的待测设备的激励信号。
当要求进行系统的稳态特性测量时，需使用振幅、频率已知的正弦信号源。
当测试系统的瞬态特性时，又需使用前沿时间、脉冲宽度和重复周期已知的矩形脉冲源。
并且要求信号源输出信号的参数，如频率、波形、输出电压或功率等，能在一定范围内进行精确调整，有很好的稳定性，有输出指示。
信号源可以根据输出波形的不同，划分为正弦波信号发生器、矩形脉冲信号发生器、函数信号发生器和随机信号发生器等四大类。
正弦信号是使用最广泛的测试信号。
这是因为产生正弦信号的方法比较简单，而且用正弦信号测量比较方便。
正弦信号源又可以根据工作频率范围的不同划分为若干种。
信号发生器的工作原理：信号发生器的原理：系统包括主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表。
主振级产生低频正弦振荡信号，经电压放大器放大，达到电压输出幅度的要求，经输出衰减器可直接输出电压，用主振输出调节电位器调节输出电压的大小。

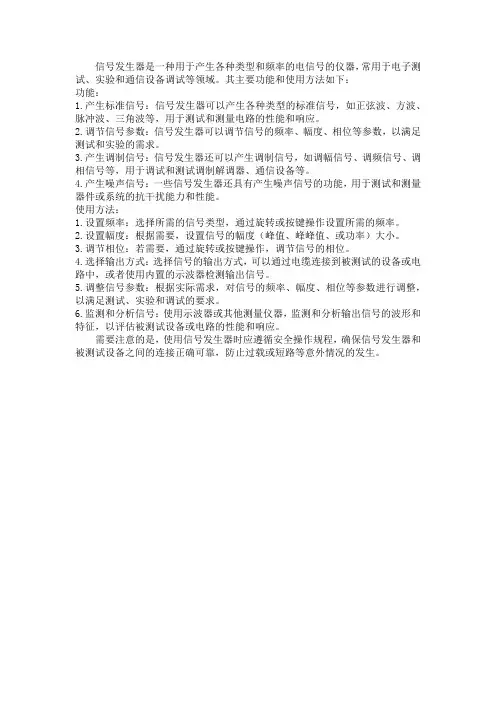

信号发生器的功能和使用方法
信号发生器是一种用于产生各种类型和频率的电信号的仪器，常用于电子测试、实验和通信设备调试等领域。
其主要功能和使用方法如下：
功能：
1.产生标准信号：信号发生器可以产生各种类型的标准信号，如正弦波、方波、脉冲波、三角波等，用于测试和测量电路的性能和响应。
2.调节信号参数：信号发生器可以调节信号的频率、幅度、相位等参数，以满足测试和实验的需求。
3.产生调制信号：信号发生器还可以产生调制信号，如调幅信号、调频信号、调相信号等，用于调试和测试调制解调器、通信设备等。
4.产生噪声信号：一些信号发生器还具有产生噪声信号的功能，用于测试和测量器件或系统的抗干扰能力和性能。
使用方法：
1.设置频率：选择所需的信号类型，通过旋转或按键操作设置所需的频率。
2.设置幅度：根据需要，设置信号的幅度（峰值、峰峰值、或功率）大小。
3.调节相位：若需要，通过旋转或按键操作，调节信号的相位。
4.选择输出方式：选择信号的输出方式，可以通过电缆连接到被测试的设备或电路中，或者使用内置的示波器检测输出信号。
5.调整信号参数：根据实际需求，对信号的频率、幅度、相位等参数进行调整，以满足测试、实验和调试的要求。
6.监测和分析信号：使用示波器或其他测量仪器，监测和分析输出信号的波形和特征，以评估被测试设备或电路的性能和响应。
需要注意的是，使用信号发生器时应遵循安全操作规程，确保信号发生器和被测试设备之间的连接正确可靠，防止过载或短路等意外情况的发生。

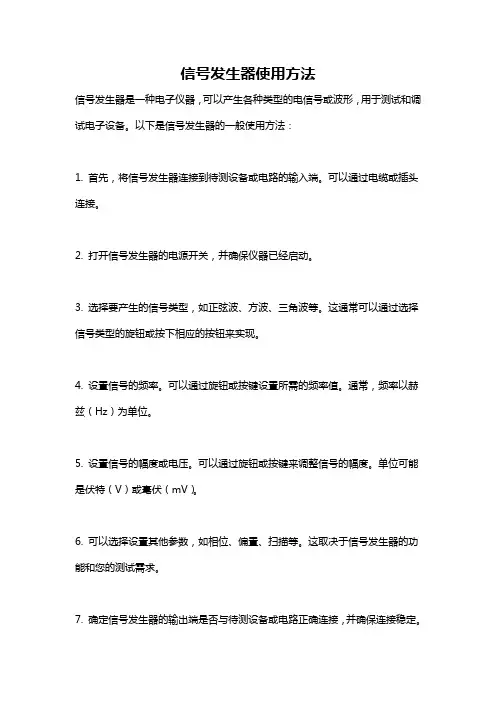

信号发生器使用方法
信号发生器使用方法
信号发生器是一种电子仪器，可以产生各种类型的电信号或波形，用于测试和调试电子设备。
以下是信号发生器的一般使用方法：
1. 首先，将信号发生器连接到待测设备或电路的输入端。
可以通过电缆或插头连接。
2. 打开信号发生器的电源开关，并确保仪器已经启动。
3. 选择要产生的信号类型，如正弦波、方波、三角波等。
这通常可以通过选择信号类型的旋钮或按下相应的按钮来实现。
4. 设置信号的频率。
可以通过旋钮或按键设置所需的频率值。
通常，频率以赫兹（Hz）为单位。
5. 设置信号的幅度或电压。
可以通过旋钮或按键来调整信号的幅度。
单位可能是伏特（V）或毫伏（mV）。
6. 可以选择设置其他参数，如相位、偏置、扫描等。
这取决于信号发生器的功能和您的测试需求。
7. 确定信号发生器的输出端是否与待测设备或电路正确连接，并确保连接稳定。
8. 最后，确认设置无误后，可以在信号发生器上按下开始或触发按钮，开始产生信号。
请注意，具体的使用方法可能因信号发生器的型号和功能而有所不同。
在使用之前，请务必阅读信号发生器的用户手册，并按照说明进行操作。
如果遇到任何问题，请参考用户手册或咨询相关专业人士。

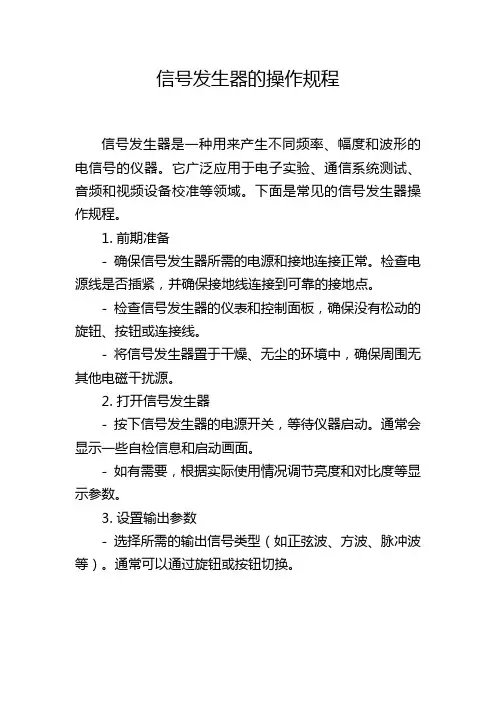

信号发生器的操作规程
信号发生器的操作规程信号发生器是一种用来产生不同频率、幅度和波形的电信号的仪器。
它广泛应用于电子实验、通信系统测试、音频和视频设备校准等领域。
下面是常见的信号发生器操作规程。
1. 前期准备- 确保信号发生器所需的电源和接地连接正常。
检查电源线是否插紧，并确保接地线连接到可靠的接地点。
- 检查信号发生器的仪表和控制面板，确保没有松动的旋钮、按钮或连接线。
- 将信号发生器置于干燥、无尘的环境中，确保周围无其他电磁干扰源。
2. 打开信号发生器- 按下信号发生器的电源开关，等待仪器启动。
通常会显示一些自检信息和启动画面。
- 如有需要，根据实际使用情况调节亮度和对比度等显示参数。
3. 设置输出参数- 选择所需的输出信号类型（如正弦波、方波、脉冲波等）。
通常可以通过旋钮或按钮切换。
- 使用旋钮或数字输入界面，设置输出频率。
一些信号发生器还可以设置频率模式（如固定频率、扫频、调频等）。
- 设置输出幅度（也称为输出电平），可以通过旋钮或数字输入设置，通常以电压或电流的形式表示。
4. 选择输出方式- 确定信号发生器输出方式，可以选择直接输出或通过外部接口（如BNC连接器）输出。
- 如果使用外部输出，确保连接正确，并检查连接线的状态。
5. 配置附加功能- 检查所有可用的附加功能，如调制（幅度调制、频率调制等）、调制深度、幅度偏移等。
根据需要调节这些参数。
6. 开始输出信号- 当所有参数设置完成后，根据需要，按下信号发生器的开始或输出按钮。
- 如果需要连续输出信号，请确保信号发生器正在运行，并保持输出状态。
7. 进行调试或测试- 使用示波器、频谱仪或其他测试仪器，连接到信号发生器的输出端口，以诊断、调试或测试所需的信号。
- 调整示波器或其他测试仪器的参数，以便正确显示和分析信号。
8. 结束使用- 在使用完信号发生器后，先关闭输出，再关闭信号发生器的电源。
- 清理工作台，并确保信号发生器周围的环境整洁有序。
注意事项：- 在操作信号发生器之前，务必仔细阅读和理解操作手册，以免因误操作导致损坏设备或发生危险。
信号发生器的使用方法
信号发生器的使用方法
首先，使用信号发生器前需要对仪器进行基本的了解和熟悉。
通常，信号发生器具有频率调节、幅度调节、波形选择和输出端口
等基本功能。
在使用前，需要对这些功能进行熟悉，了解各个按钮
和旋钮的作用，以便后续的操作。
其次，接下来是设置信号发生器的参数。
根据实际需求，我们
需要确定所需的信号类型（正弦波、方波、三角波等）、频率、幅
度和相位等参数。
在设置参数时，需要根据具体的要求进行调节，
确保输出的信号符合实际需求。
然后，连接信号发生器到被测试的电路或设备上。
在连接时，
需要确保连接正确，避免产生误操作或损坏设备的情况发生。
同时，也需要注意信号发生器的输出端口和被测试设备的输入端口的匹配，确保信号能够正确输入到被测试设备中。
接着，打开信号发生器并开始输出信号。
在输出信号前，需要
确保信号发生器的电源已经打开，并且参数设置正确。
然后，通过
操作按钮或旋钮开始输出信号，观察输出的信号波形和参数是否符
合预期，如果有需要，可以进行进一步的调节。
最后，进行信号的测试和调试。
一旦信号输出，我们需要对输出的信号进行测试和调试，确保其符合实际需求。
可以通过示波器或其他测试设备对信号进行监测和分析，以确保信号的稳定性和准确性。
总的来说，使用信号发生器需要对仪器有一定的了解和熟悉，同时需要根据实际需求进行参数设置，并确保连接正确和信号输出稳定。
通过以上的步骤，我们可以正确、有效地使用信号发生器，并得到符合要求的信号输出。
希望以上内容能够对大家有所帮助。
信号发生器和示波器的使用方法
信号发生器和示波器的使用方法信号发生器和示波器是电子工程师和科学家在实验室和工作场所中常用的两种基本仪器。
信号发生器用于产生各种类型的信号，而示波器则用于测量和显示电信号的波形和特性。
信号发生器的使用方法：1. 连接电源和地线：首先将信号发生器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。
2. 设置输出波形：根据需要选择所需的波形类型，如正弦波、方波、脉冲波等，然后设置频率和幅度。
3. 连接输出端：将信号发生器的输出端连接到需要测试的电路或设备上，确保连接稳固可靠。
4. 调整波形参数：根据需要，可以调整信号的频率、幅度、相位等参数，以满足实验或测试的需求。
5. 启动信号发生器：确认所有设置后，启动信号发生器，开始产生所需的信号。
示波器的使用方法：1. 连接电源和地线：将示波器与电源连接，并确保接地线正确连接，以确保有效的工作和安全性。
2. 连接被测电路：将被测电路的信号源连接到示波器的输入端，确保连接稳固可靠。
3. 设置示波器参数：根据被测信号的频率和幅度范围，选择合适的时间和电压刻度，以确保波形能够清晰显示并不失真。
4. 调整触发模式：根据需要，选择适当的触发模式，如自动触发、单次触发、外部触发等，以确保波形能够稳定显示。
5. 启动示波器：确认所有设置后，启动示波器，开始显示被测信号的波形。
6. 分析波形：观察示波器屏幕上显示的波形，通过测量和分析波形的幅度、频率、周期等特性，以获取所需的电信号信息。
总结来说，利用信号发生器和示波器可以产生和测量电信号，帮助工程师和科学家进行电路设计、故障排除和信号分析等工作。
熟练掌握信号发生器和示波器的使用方法对于电子行业的专业人士来说是必要的技能。
信号发生器的使用方法
信号发生器的使用方法首先，使用信号发生器前需要确保设备连接正确。
一般来说，信号发生器需要连接到待测试的电路或设备上，同时接通电源并调节好输出参数。
在连接时，需要注意信号发生器的输出端和待测试设备的输入端的匹配，以免造成设备损坏或信号失真。
接下来，我们需要设置信号发生器的输出参数。
首先是频率的设置，根据待测试设备的工作频率范围，选择合适的频率输出。
在设置频率时，可以通过旋钮或按键进行调节，也可以直接输入数字进行设定。
其次是幅度的设置，根据需要调节输出信号的幅度大小，一般可以设置为固定值或者调节范围内的任意值。
最后是相位的设置，有些情况下需要调节输出信号的相位，以满足特定的测试需求。
在设置好输出参数后，我们可以开始使用信号发生器进行测试了。
首先需要确保待测试设备处于正常工作状态，然后将信号发生器的输出信号连接到待测试设备上。
在连接后，可以观察待测试设备的工作状态，检查其是否符合预期的要求。
同时也可以通过示波器等仪器对输出信号进行观测和分析，以进一步了解信号的特性。
在测试过程中，需要注意一些问题。
首先是输出信号的稳定性，需要确保输出信号的稳定性和准确性，以保证测试结果的可靠性。
其次是输出信号的波形质量，需要确保输出信号的波形符合要求，不出现失真、畸变等情况。
最后是输出信号的频率范围，需要确保输出信号的频率范围覆盖待测试设备的工作频率范围，以满足不同测试需求。
在测试完成后，需要及时关闭信号发生器，并进行设备的清理和维护。
在清理时，需要注意避免水和化学溶剂等液体进入设备内部，以免损坏电路和元器件。
在维护时，需要定期对设备进行检查和保养，确保设备的正常使用和长期稳定工作。
总的来说，信号发生器是一种非常重要的测试仪器，在电子、通信、自动控制等领域有着广泛的应用。
通过本文的介绍，相信大家对信号发生器的使用方法有了更深入的了解，希望能够帮助大家更好地使用和维护这一设备。
信号发生器的使用方法
信号发生器的使用方法
信号发生器是一种用于产生不同频率、幅度和波形的电信号的仪器。
它广泛应用于电子测试、通信系统调试和科学研究等领域。
以下是信号发生器的使用方法：
1. 准备工作：确保信号发生器和被测试设备的电源均已连接并正常工作。
检查信号发生器的输出端口是否与被测试设备的输入端口正确连接。
2. 设置输出频率：通过旋转频率调节旋钮或在仪表面板上输入频率值来设置所需的输出频率。
确保所选频率在信号发生器所能提供的范围内。
3. 选择波形类型：信号发生器通常能提供多种波形类型，如正弦波、方波、脉冲波和三角波等。
通过相应的按钮或旋钮来选择所需的波形类型。
4. 调整幅度：信号发生器的幅度控制功能可用于调整输出信号的振幅。
通过幅度控制旋钮来调整输出信号的幅度大小。
5. 设置偏置：如果需要在输出信号中添加直流偏置，则可以通过偏置控制旋钮来调整偏置电压的大小。
6. 运行信号发生器：确认以上参数设置无误后，可以打开信号发生器的电源开关，并调整输出信号的持续时间（如果有该功能）。
7. 监测输出信号：使用示波器或其他合适的测试设备来监测信号发生器输出的信号波形和幅度，以确保其符合要求。
8. 调整参数：根据需要，可以通过微调旋钮或按钮来进一步调整输出信号的频率、幅度和波形类型等参数。
9. 停止使用：在使用完信号发生器后，首先关闭被测试设备的电源，然后再关闭信号发生器的电源开关。
请根据具体的信号发生器型号和使用手册进行操作，以确保正确和安全地使用信号发生器。
信号发生器使用说明
信号发生器使用说明本文将详细介绍信号发生器的使用说明，包括基本操作、参数设置、信号配置和常见问题解决方法。
一、基本操作：1.连接电源：将信号发生器插入电源插座，并确保电源连接稳定并符合规定电压要求。
2.打开电源：打开信号发生器的电源开关，并等待其启动完成。
3.设置参数：根据需要，使用仪器面板上的旋钮、按钮或触摸屏幕来设置所需的信号参数，如频率、幅度、相位等。
4.开始输出：设置好参数后，按下输出按钮或旋钮，信号发生器将开始输出设置的信号。
二、参数设置：1.频率设置：选择所需的频率范围，并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的频率值。
2.幅度设置：选择适当的幅度范围，并使用仪器面板上的旋钮、按钮或触摸屏幕来设置具体的幅度值。
3.相位设置：如果需要，可以设置信号的相位差，通常使用仪器面板上的旋钮来设置相位值。
4.波形设置：信号发生器通常支持多种波形类型，如正弦波、方波、三角波、锯齿波等，可以在仪器面板上选择所需的波形。
三、信号配置：1.单一信号输出：设置好参数后，按下输出按钮或旋钮，信号发生器将开始输出单一信号，可以通过连接示波器或其他设备来验证信号的频率、幅度等。
2.多信号输出：一些信号发生器支持同时输出多个信号，可以通过设置不同的参数来产生不同频率、相位的信号，并将其用于多通道测试、混合信号产生等应用。
四、常见问题解决方法：1.无输出信号：检查信号发生器的电源是否正常连接，并检查参数设置是否正确，确保信号发生器处于正常工作状态。
2.信号失真：如果输出信号的波形出现失真、畸变等问题，可以尝试调整幅度、频率等参数，或检查仪器的输出电缆和连接是否良好。
3.频率不稳定：如果输出信号的频率出现波动或不稳定的情况，可以将信号发生器接入外部参考源进行校正，或检查仪器的锁相环和频率稳定器的性能。
4.操作困难：如果操作信号发生器时遇到困难，可以参考仪器的用户手册，或向厂家的技术支持人员寻求帮助。
总结：信号发生器是一种强大的工具，能够产生和操控各种信号，提供丰富的配置选项和功能。
信号发生器的使用方法
信号发生器的使用方法信号发生器是一种用来生成各种信号的测量仪器，它可以产生准确、稳定的信号，并且能够添加噪声和其他形式的失真，因此它在各种测量系统中占据着重要的位置。
信号发生器的使用方法各种各样，下文将对它们的使用方法进行详细的介绍。
一、信号发生器的类型1.流信号发生器：直流信号发生器可以产生各种低频的常数偏置电压。
它们具有精度高、噪声低、稳定性好等优点，是日常测量中常用的信号发生器之一。
2.弦信号发生器：正弦信号发生器可以产生准确的正弦波，它们拥有长期稳定、平稳运行和谐波抑制等特点，经常被用于模拟测量。
3.冲信号发生器：脉冲信号发生器可以产生不同频率、形状和幅度的脉冲，它们通常用于高速电路的测试和调试。
4.合信号发生器：综合信号发生器是一种多功能的信号发生器，它可以产生各种复杂的信号，具有稳定性和频率范围广等特点，可以用来进行精密测量。
二、信号发生器的安装和操作1. 信号发生器的安装：信号发生器应置于干燥、温和的通风环境中，并避免受到电磁干扰。
2. 信号发生器的基本操作：（1）检查信号发生器的电源线及其输出端口，确保它们连接正确；（2）打开信号发生器的电源开关，等待设备进入正常工作状态；（3）设定信号发生器的输出频率、形式和幅度，并录入相应的参数；（4）检查信号发生器的输出信号，确保它们符合要求；（5）熄灭信号发生器的电源开关，完成操作。
三、信号发生器的常见故障1. 信号发生器输出无功能：检查信号发生器的电源线，确保它们连接正确；检查信号发生器的输出端口，确保它们没有损坏；检查信号发生器的控制面板，确保它们没有被调整到关断状态；如果以上措施无效，应将信号发生器维修或更换。
2. 信号发生器的输出信号异常：检查信号发生器的控制面板，确保信号发生器输出的参数已设置正确；检查信号发生器的输出端口，确保它们没有损坏；检查信号发生器的电源线，确保它们没有松动；如果以上措施无效，应将信号发生器维修或更换。
四、信号发生器的维护1. 保持信号发生器的清洁：信号发生器的表面应定期用软布和专用清洁剂擦拭干净，不要使用有损表面的清洁剂。
信号发生器的使用方法和注意事项 信号发生器维护和修理保养
信号发生器的使用方法和注意事项信号发生器维护和修理保养信号发生器是一种能供应各种频率、波形和输出电平电信号的设备。
在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
使用方法选用与验电器相同电压等级的验电信号发生器。
手持验电器工作部分（验电器头）将发生器的电极头接触被测验电器的电极头，按动"工作"开关，此时验电器发出声光信号表明验电器的性能完好，如无声光指示表明验电器有故障，应修理或更换后使用。
检测近电报警安全帽时只须将高压信号发生器的电极头靠近报警器按动"工作"开关即可。
注意事项1.信号发生器设有"电源指示"，使用时指示灯不亮，应更换电池后再使用。
2.信号发生器不用时应放在干燥通风处，以免受潮。
信号发生器的分类信号发生器也称信号源，是用来产生振荡信号的一种仪器，为使用者供应需要的稳定、可信的参考信号，并且信号的特征参数完全可控。
所谓可控信号特征，紧要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地掌控设定。
信号发生器的分类1、正弦信号发生器正弦信号紧要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。
按频率覆盖范围分为低频信号发生器、高频信号发生器和微波信号发生器；按输出电平可调整范围和稳定度分为简易信号发生器（即信号源）、标准信号发生器（输出功率能精准地衰减到—100分贝毫瓦以下）和功率信号发生器（输出功率达数十毫瓦以上）；按频率更改的方式分为调谐式信号发生器、扫频式信号发生器、程控式信号发生器和频率合成式信号发生器等。
2、低频信号发生器包括音频（200～20000赫）和视频（1赫～10兆赫）范围的正弦波发生器。
信号发生器使用说明
信号发生器使用说明一、信号发生器的种类1.函数发生器：可以产生各种波形信号，如正弦波、方波、三角波等。
2.脉冲发生器：可以产生各种脉冲信号，如单脉冲、双脉冲、多脉冲等。
3.噪声发生器：可以产生各种噪声信号，如高斯噪声、白噪声等。
4.频率发生器：可以产生特定频率的信号，常用于频率测量和频率调制。
5.相位发生器：可以产生相位可变的信号，并用于相位测量、相位调制等应用。
二、信号发生器的使用1.连接电源：将信号发生器的电源线插入交流电源插座，并打开电源开关。
2.设置基本参数：根据需要，设置好信号发生器的基本参数，包括输出类型、频率、幅度等。
一般可以通过旋钮或面板上的按键来设置。
3.连接外部设备：将信号发生器的输出端口与需要接入的仪器或设备连接。
请注意检查连接线的接头是否正确，确保信号传输的可靠性。
4.调节信号参数：按照测试需求，进一步调节信号发生器的参数，如调节频率、幅度、相位等。
可以通过观察外部设备的反应来确定信号参数是否符合要求。
5.测试信号质量：用接收或测量设备接收信号发生器产生的信号，检查信号的质量是否符合要求。
可以通过观察波形、振幅、频谱等方式进行判断。
6.记录测试结果：根据测试的需要，记录测试结果，包括信号参数、测量数据等。
三、信号发生器的注意事项1.保持信号稳定：在使用信号发生器的过程中，要保持信号的稳定性。
避免信号频率、幅度等参数的突然变化，以免影响测试结果或损坏被测系统。
2.正确连接：在连接信号发生器时要确保连接线的接头正确，避免接触不良或接反的情况。
同时，要选择合适的连接线，避免信号衰减或噪声干扰。
3.合理使用幅度：在设置信号发生器的输出幅度时，要根据被测系统的输入范围和信噪比要求来选择合适的幅度。
过高或过低的幅度可能导致信号失真或无法被检测到。
4.注意保护仪器：使用信号发生器时要注意保护仪器，避免碰撞、摔落或进水等情况。
同时，应定期对信号发生器进行维护和校准，以确保其准确性和可靠性。
信号发生器的使用方法
信号发生器的使用方法信号发生器是一种用于生成各种类型信号的电子设备，它通常用于电子实验、通信、电子测试和其他应用中。
下面是一些关于信号发生器的使用方法：1. 连接电源：首先，确保信号发生器已经连接到电源，通常是交流电源或直流电源，具体取决于设备的型号和要求。
请务必按照设备的操作手册或标识上的电源要求来进行连接。
2. 设置输出参数：在信号发生器上，通常有各种参数可以设置，包括频率、幅度、波形类型和偏移等。
根据你的实验或测试需求，设置这些参数以生成所需的信号。
-频率：设置所需的信号频率，通常以赫兹（Hz）为单位。
可以是连续可调频率或固定频率，具体取决于设备型号。
-幅度：设置信号的幅度，通常以伏特（V）为单位。
这决定了信号的电压幅度。
-波形类型：信号发生器通常支持不同的波形类型，包括正弦波、方波、锯齿波等。
选择所需的波形类型。
-偏移：偏移可以用来调整信号的直流分量，通常以伏特为单位。
这可以使信号有一个直流偏移，或者没有。
3. 连接到目标设备：使用适当的连接线将信号发生器与目标设备连接。
这可以是BNC连接、夹子连接或其他类型的连接，具体取决于你的应用和设备。
4. 输出信号：一旦设置好参数并连接到目标设备，打开信号发生器并开始输出信号。
信号将按照你设置的频率、幅度和波形类型进行生成。
5. 调整和测量：根据你的实验或测试需求，可以在信号发生器和目标设备之间进行进一步的调整和测量。
这可能涉及到波形的频谱分析、波形的观察和记录，以及信号的相位调整等。
6. 停止信号发生器：在实验或测试结束后，记得停止信号发生器的输出，并关闭设备，以节省能源并确保设备的寿命。
信号发生器是电子实验和测试中的重要工具，它可以生成各种类型的信号，用于不同的应用。
了解如何正确设置和使用信号发生器是电子工程师和技术人员的基本技能之一，因为它在各种领域中都有广泛的应用，从电路设计到通信测试。
信号发生器简易使用手册
信号发生器简易使用手册一、概述信号发生器主要的功能是在手机测试时提供符合要求的信号，因此我们在使用前要先了解信号发生器的一些基本的性能指标（如所能产生的信号频率范围、幅值范围等），选择符合我们要求的仪器来进行测试。
信号的频率范围一般都会标在仪器的前面板上，使用前应多加留意。
下面我们就以Agilent E4438C ESG V ector Signal Generator为例来说明信号发生器的基本使用方法。
二、基本项设置和功能1、显示屏显示当前功能的信息。
信息包括状态指示，频率和幅值设置，错误消息。
软键的标注位于显示屏的右手边。
2、软键软键激活显示屏上对应的每个键的功能。
3、频率设置键按这个键可以设置有关频率的功能。
例如改变RF输出频率或使用菜单设置频率的属性如参考频率和频率偏差等。
4、幅值设置键按这个键可以设置有关幅值的功能。
例如改变RF输出幅值或使用菜单设置幅值的属性如功率搜索，用户平面和电平模式等。
5、旋纽旋转这个旋纽可以增加或减少数值或改变高亮数字或性能。
也可以使用它来列表中单步移动或在一行中选择项目。
6、菜单键这些键可以通过软键设置列表扫描和单步扫描，有用功能，LF输出和各种调制类型等。
7、保存键通过这个键可以将数据保存到仪器状态寄存器中。
仪器状态寄存器分为10个序列（0～9），每个序列包括100个寄存器（00～99）。
保存键允许保存和重现频率和幅值设置。
一当仪器状态被保存了，所有的频率，幅值和调制设置可以通过Recall键重现。
8、重现键重现先前保存在寄存器里的仪器状态。
9、外部输入连接端口1这个BNC（同轴电缆接插件）输入连接端口接受AM，FM和√M ±1 V p的信号。
对于所有的调制方式，±1 V p 形成指示的偏移或深度。
当为AM，FM或√M选择ac_coupled输入，峰值输入电压偏离1 V p 3％时，显示屏上的HI/LO指示高亮。
破坏电压是5V rms和10V p。
信号发生器的原理及使用方法
信号发生器的原理及使用方法信号发生器是一种广泛应用于电子实验、通信和测试领域的仪器设备，主要用于产生各种类型的电信号，以供其他设备进行测试、分析和调试。
本文将介绍信号发生器的工作原理，以及如何正确使用信号发生器。
一、信号发生器的工作原理信号发生器的工作原理涉及到电路和信号产生技术。
其基本原理是通过电路将电源供电转换为所需频率和波形的电信号输出。
1.1 电路结构信号发生器包含以下基本电路结构：（1）振荡器：产生所需频率的基本振荡信号。
（2）波形调整电路：将基本振荡信号转换为其他波形，如正弦波、方波、三角波等。
（3）放大电路：将波形调整后的信号放大至合适的幅度。
（4）输出电路：将放大后的信号输出至外部设备。
1.2 信号产生技术信号发生器采用不同的技术来产生各种类型的信号，常见的技术包括：（1）直接数字合成（Direct Digital Synthesis, DDS）：使用数字技术产生精确的时域波形。
（2）频率合成技术：利用频率倍频和混频等原理合成所需频率的信号。
（3）模拟电路技术：利用电阻、电容、电感等元件来产生所需波形。
（4）锁相环（Phase-Locked Loop, PLL）技术：通过反馈控制产生精确的频率信号。
二、信号发生器的使用方法正确使用信号发生器能够帮助工程师进行电路测试、设备调试等工作，下面介绍信号发生器的使用方法。
2.1 连接设备将信号发生器与被测设备通过电缆连接，确保连接稳固可靠，避免信号干扰或失真。
2.2 设置参数根据实际需求，在信号发生器的面板上设置所需的参数，包括输出频率、幅度、波形类型等。
有些高级信号发生器还可以设置调频、调相、调幅等功能。
2.3 调节频率确定需要的频率范围，并逐步调节信号发生器的频率直到达到所需频率。
可以使用示波器等设备来验证发生器输出的信号。
2.4 调节幅度根据实际需要，逐步调节信号发生器的输出幅度，确保被测设备接收到适当的信号强度。
2.5 验证波形通过示波器等设备验证信号发生器产生的波形是否符合要求。
信号发生器简单操作方法
信号发生器简单操作方法
信号发生器是一种用于产生各种类型和频率的信号的仪器，常用于电子实验和测试中。
以下是信号发生器的简单操作方法：
1. 打开信号发生器：按下电源开关，通常会有指示灯亮起表示仪器已开机。
2. 设置输出类型：选择需要产生的信号类型，例如正弦波、方波、三角波等。
通常信号发生器上会有一个旋钮或按键用于选择信号类型。
3. 设置输出频率：使用频率调节旋钮或按键，将输出信号的频率设置到需要的数值。
一般来说，信号发生器会有一个数码显示屏来显示当前设定的频率值。
4. 调节输出幅度：信号发生器通常有一个幅度调节旋钮，可以用来调节信号的输出幅度。
幅度可以用电压或功率来表示。
5. 连接输出端口：将信号发生器的输出端口与使用设备（例如示波器、电路等）的输入端口连接起来，可以使用相应的测试线缆或接头来实现连接。
6. 打开输出：确认信号发生器的输出已连接好后，打开输出开关，信号将会被发送到使用设备。
7. 进行测试或实验：根据需要，可以在使用设备上观察和记录信号的特征，进
行相应的测试或实验。
8. 关闭信号发生器：实验或测试完成后，先关闭输出开关，然后按下电源开关将信号发生器关闭。
信号发生器的正确操作方法与调试技巧
信号发生器的正确操作方法与调试技巧引言：信号发生器是电子仪器中非常重要的一种设备，广泛应用于通信、无线电、电子器件测试等领域。
正确操作信号发生器，不仅能够提高测试的准确性和效率，还能保护仪器的长期稳定运行和延长使用寿命。
本文将介绍信号发生器的正确操作方法与调试技巧，帮助读者更好地利用信号发生器进行各种测试与实验。
一、信号发生器的基本操作步骤信号发生器的操作需要遵循一定的步骤，下面将详细介绍：1. 接通电源与外部设备连接首先，将信号发生器的电源插头插入电源插座，并确保电源开关处于关闭状态。
然后，根据需要分析的测试对象，选择合适的信号输出端口和连接线连接到外部设备。
2. 选择输出信号类型和频率打开信号发生器，进入主界面后，根据实际需要选择需要生成的信号类型（如正弦波、方波、脉冲等）和频率（hz或khz等单位）。
3. 调整幅度和偏移量根据测试需求，调整信号的幅度和偏移量。
幅度（通常以Vpp表示）决定了信号的最大振幅，而偏移量决定了信号的直流偏移量。
4. 设置其他参数根据具体实验要求，进一步设置信号发生器的其他参数，如相位、信号形状、脉冲宽度等。
5. 启动信号输出完成上述设置后，可以点击“开始”按钮启动信号的输出。
此时，信号发生器将不断输出所设定的信号类型和频率。
6. 监测信号输出使用示波器或其他合适的测量设备来监测、显示和分析信号发生器输出的信号波形。
通过波形分析，可以进一步理解信号特性，并进行相应的数据处理和判断。
7. 关闭信号发生器实验完成后，应先关闭示波器或其他测量设备，再关闭信号发生器的输出。
最后，将信号发生器的电源开关关闭，并拔出电源插头。
二、信号发生器的调试技巧为了保证测试的准确性和可靠性，我们需要掌握一些信号发生器的调试技巧，以下是一些实用的技巧：1. 调整输出幅度在进行测试前，应根据设备的输入灵敏度和测试要求，以及所需的信噪比选择合适的输出幅度。
幅度设置过大会导致信号失真，而幅度设置过小则可能引入噪声。
信号发生器使用说明
SQUA——方波 TRIA ——三角波 RAMP——斜波 PULS ——脉冲
４、按ＥＮＴＥＲ 确认，完成设置。 ５、按ＣＨ１至灯亮，输出口输出所设置的波形。
第二节 任意波形信号发生器（二） AGILENT 33120A型使用方法
一、设置数据的输入
打开电源时，函数发生器输出一个频率为1KHz 的正弦波，其幅度为100mV峰-峰值。数字闪动 表示可进行当前数字的修改，有三种方式进行 数据输入：
6）校准菜单（CALIBRATION MENU） 4条命令： 1：SECURED 2：CALIBRATE 3：CAL COUNT 4：MESSAGE
４、按ＥＮＴＥＲ 确认，完成设置。
５、按ＣＨ１至灯亮，输出口输出所设置的波形。
三、设置输出波形
1、打开电源，函数发生器输出默认频率为100K， 幅度1V峰-峰值的正弦波。屏幕上显示:
SINE 0.000
100.0000K 1.000 CONT OFF 0
2、按下 FU：
2）扫描菜单（SWP MENU）
4条命令： 1：START F 2：STOP F 3：SWP TIME 4：SWP MODE
3）编辑菜单（EDIT MENU） 7条命令： 1：NEW ARB 2：POINTS 3：LINE EDIT 4：POINT EDIT 5：INVERT 6：SAVE AS 7：DELETE
第一节 任意波形信号发生器（一） TEKTRONIX AFG310型使用方法
一、设置输出频率
1、打开电源，函数发生器输出默认频率为100K， 幅度1V峰-峰值的正弦波。屏幕上显示:
SINE 0.000
100.0000K 1.000 CONT OFF 0
2、按 FREQ 键，光标移到频率值最末位
信号发生器的使用
信号发生器的使用一、信号发生器概述信号发生器是用来产生特定波形信号的设备，一般来说，可以产生正弦波、矩形波、三角波等常见信号，功能更高级的信号发生器还可以产生任意形状的信号。
这里使用的信号发生器只能输出正弦波和方波两种信号，其面板如上图所示。
二、信号发生器的使用使用信号发生器，第一步是接上信号测试线。
我们使用的信号发生器有两个输出端子，分别是“输出A”和“输出B”，我们只使用“输出A”，“输出B”输出的波形是不对的。
将测试线接好之后，就可以开启电源开关了。
我们使用的信号发生器在刚上电的情况下，默认的是从“输出A”输出1000Hz、1Vrms的正弦信号。
那么如何改变其输出频率、输出幅度、以及输出的波形呢？大家把信号发生器与示波器相连，跟着下面的例子来操作，并且观察示波器上的波形变化。
(一)输出频率为120Hz，有效值为3V的正弦波先按“频率”键，然后分别按数字键“1”、“2”、“0”，因为频率单位是Hz，所以按一下“Hz/V/s”按钮，即完成频率的输入。
然后按“幅度”键，再按一下数字键“3”，因为单位是V，所以按“Hz/V/s”键，即完成幅度的输入。
最后按一下“正弦”按钮，即会输出正弦波。
用示波器观察输出的波形，看是否与输入的参数相符。
注意：在输出正弦波时，输入的幅度是正弦波的有效值，屏幕上显示为Vrms，代表是有效值，而用示波器观察时，读出来的是正弦波的峰峰值，应该将峰峰值换算成有效值，以验证输出波形的正确。
(二)输出频率为120000Hz、有效值为3.2V的正弦波先按“频率”键，然后依次按数字键“1”、“2”、“0”、“0”、“0”、“0”，因为频率单位是Hz，所以按一下“Hz/V/s”按钮，即完成频率的输入。
因为120000Hz等于120KHz，因此也可以按数字键“1”、“2”、“0”，再按“kHz/mV/ms”键来进行频率的输入。
然后按“幅度”键，由于面板上无法输入小数点，所以要把3.2V转换为3200 mV来输入，分别按数字键“3”、“2”、“0”、“0”，最后按“kHz/mV/ms”键，即完成幅度的输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号发生器使用方法
信号发生器可以模拟发生轨道电路信号，如ZPW2000/UM71，交流计数信号，模拟50HZ 干扰，速度脉冲等信号。
现以ZPW2000信号示例，信号发生器模拟发生轨道电路信号。
首先打开信号发生器电源开关，选择sine键，显示如下
设置载频，在右侧数字键输入“2”，
选择上图量程KHZ 后,显示如下
选择Ampl,设置电压幅值
在右侧数字键，输入1，显示如下
选择上图量程Vpp后, 1V电压信号设置完成，显示如下
选择Mod键，设置频偏和低频，显示如下
选择上图Type（AM），后显示如下
选择上图FM选项，后如下所示
在右侧数字键，输入频偏11HZ后，如下所示
选择单位HZ后，频偏11HZ设置完成，如下所示
选择上图FM选项后，显示如下
输入右侧数字键10.3，显示如下
选择量程HZ后，低频10.3HZ，设置完成。
显示如下
最后按Output键输出信号，如下所示
在右侧数字键输入11.4，选择量程HZ后，则更改低频为11.4HZ
然后按Sine键可以回看输出的载频，按Mod键盘可以回看调节的低频。
