按键注塑模具毕业设计

按键注塑模具毕业设计

按键注塑模具毕业设计按键注塑模具毕业设计毕业设计是大学生在校期间的一项重要任务,它不仅是对所学知识的综合运用,更是对学生综合素质的考验。

在我即将毕业的时候,我选择了按键注塑模具作为我的毕业设计课题。

按键注塑模具是一种常见的塑料制品生产工艺,它在电子产品、家电、汽车等领域都有广泛的应用。

本文将从设计原理、制作工艺、材料选择等方面进行探讨。

首先,按键注塑模具的设计原理是基于塑料注塑工艺的。

注塑工艺是将熔化的塑料通过高压注射进入模具中,经过冷却凝固后,得到所需的塑料制品。

而按键注塑模具是专门用来制作按键的模具,它的设计原理主要包括模具结构设计、流道设计和冷却系统设计。

模具结构设计是指按键模具的整体结构设计,包括模具的分型面、模具的开合方式、模具的导向系统等。

流道设计是指将熔化的塑料从注塑机注入模具中的流道设计,它直接影响到塑料在模具中的充填情况和冷却效果。

冷却系统设计是指为了加快塑料的冷却速度,提高生产效率,需要在模具中设计冷却水道,使冷却水能够迅速将模具中的热量带走。

其次,按键注塑模具的制作工艺包括模具加工、模具调试和模具试模。

模具加工是按照设计图纸对模具进行加工制作的过程,它主要包括车、铣、磨、镗、钻等工艺。

模具调试是指在模具加工完成后,对模具进行调试,使其能够正常工作。

模具试模是在模具调试完成后,将模具安装到注塑机上进行试模,检验模具的性能和制品的质量。

模具制作工艺需要熟练的机械加工技术和注塑工艺知识,同时还需要耐心和细致的态度。

最后,按键注塑模具的材料选择是非常重要的。

模具材料的选择直接关系到模具的使用寿命和制品的质量。

常见的模具材料有P20、718、NAK80等。

P20是一种通用的模具钢,具有良好的耐磨性和切削性能,适用于大多数注塑模具的制作。

718是一种高强度的模具钢,具有优异的耐磨性和高温性能,适用于制作高要求的注塑模具。

NAK80是一种特殊的模具钢,具有优异的耐磨性和切削性能,适用于制作高精度的注塑模具。

注塑模具毕业设计例(衬套)

注塑模具毕业设计例(衬套)

1塑件成型工艺分析塑件图塑件的视图如图1-1所示:塑件的工艺分析产品名称:衬套产品材料:尼龙(PA1010)产品数量:月产100000件产品特点:衬套是用途超级普遍的零件,零件简单,产量大。

要求一模四件,并设计冷却管道。

该塑件为衬套,要求塑件具有专门好的耐磨性。

1.2.1塑件材料利用特性及用途尼龙有优良的力学性能,抗拉、抗压、耐磨。

通过拉伸定向处置的尼龙,其抗拉强度很高,接近于钢的水平。

因尼龙的结晶性很高,表面硬度大,摩擦系数小,固具有十分突出的耐磨性和自润滑性。

它的耐磨性高于一样用做轴承材料的铜、铜合金、一般钢。

尼龙耐碱、弱酸,但强酸和氧化剂能侵蚀尼龙。

尼龙的缺点是吸水性强、收缩率大,常常因吸水而引发尺寸转变。

其稳固性较差,一样只能在80°C~100°C之间利用。

为了进一步改善尼龙的性能,常在尼龙中加入减摩剂、稳固剂、润滑剂、玻璃纤维填料等,以克服尼龙存在的一些缺点,提高机械强度。

1.2.2成形特点尼龙原料较易吸湿,因此在成形加工前必需进行干燥处置。

尼龙的热稳固性差,干燥时为幸免材料在高温时氧化,最好采纳真空干燥法;尼龙的熔融黏度低,流动性好,有利于制成强度专门高的薄壁塑件,但容易产生飞边,故模具必需采纳最小间隙;熔融状态的尼龙热稳固性较差,易发生降解是塑件性能下降,因此不许诺尼龙在高温料筒内停留太长时刻;尼龙成形收缩范围及收缩率大,方向性明显,易产生缩孔、凹痕、变形等缺点,因此应严格操纵成形工艺条件。

塑件成形工艺参数确信PA1010熔程较窄,一样为3~4℃。

熔融流动性较好。

适合注射成型、挤出成型和吹塑成型。

要紧成型工艺参数如下:密度g/ cm3;收缩率~(纵向) ~(横向)(1)干燥鼓风干燥温度90℃±5℃干燥时刻约4~5h、真空干燥温度85℃±5℃,一样最好选择真空干燥工艺,幸免热氧化变色(2)注塑工艺料筒温度: 后部190~210℃中部200~220℃前部210~230℃喷嘴200~210℃模具温度20~40℃注射压力60~80MPa注射周期30~50S2拟定模具结构形式型腔数量的确信为了制模具与注射机的生产能力相匹配,提高生产效率和经济性,并保证塑件精度,模具设计时应确信型腔数量。

注塑模设计-毕业设计说明书

注塑模设计-毕业设计说明书

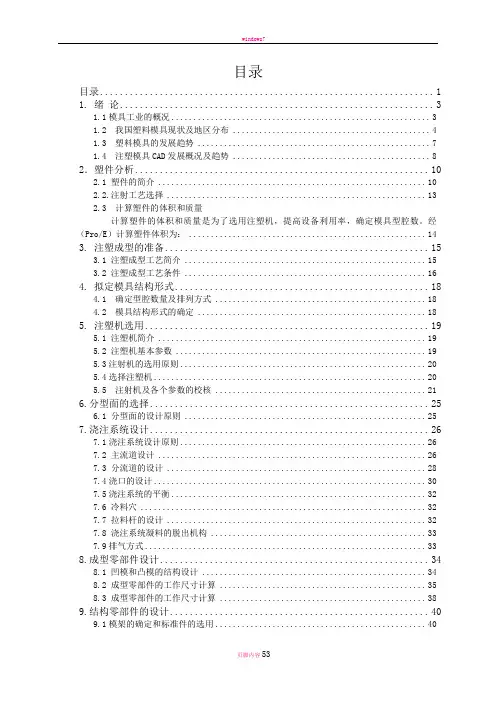

目录目录 (1)1. 绪论 (3)1.1模具工业的概况 (3)1.2 我国塑料模具现状及地区分布 (4)1.3 塑料模具的发展趋势 (7)1.4 注塑模具CAD发展概况及趋势 (8)2.塑件分析 (10)2.1 塑件的简介 (10)2.2.注射工艺选择 (13)2.3 计算塑件的体积和质量计算塑件的体积和质量是为了选用注塑机,提高设备利用率,确定模具型腔数。

经(Pro/E)计算塑件体积为: (14)3. 注塑成型的准备 (15)3.1 注塑成型工艺简介 (15)3.2 注塑成型工艺条件 (16)4. 拟定模具结构形式 (18)4.1 确定型腔数量及排列方式 (18)4.2 模具结构形式的确定 (18)5. 注塑机选用 (19)5.1 注塑机简介 (19)5.2 注塑机基本参数 (19)5.3注射机的选用原则 (20)5.4选择注塑机 (20)5.5 注射机及各个参数的校核 (21)6.分型面的选择 (25)6.1 分型面的设计原则 (25)7.浇注系统设计 (26)7.1浇注系统设计原则 (26)7.2 主流道设计 (26)7.3 分流道的设计 (28)7.4浇口的设计 (30)7.5浇注系统的平衡 (32)7.6 冷料穴 (32)7.7 拉料杆的设计 (32)7.8 浇注系统凝料的脱出机构 (33)7.9排气方式 (33)8.成型零部件设计 (34)8.1 凹模和凸模的结构设计 (34)8.2 成型零部件的工作尺寸计算 (35)8.3 成型零部件的工作尺寸计算 (38)9.结构零部件的设计 (40)9.1模架的确定和标准件的选用 (40)9.2 合模导向机构的设计 (41)10.推出机构的设计 (43)10.1 推出力的计算 (44)10.2 制品推出的基本方式 (44)11.温度调节系统的设计 (45)11.1 冷却回路的尺寸确定 (45)11.2 冷却水回路设置的基本原则 (48)11.3冷却系统的结构 (48)12.模具材料的选择 (49)12.1塑料模零件选材原则 (49)12.2 模具材料的选用 (49)13.结束语 (50)14.致谢 (51)15.参考文献 (52)1. 绪论1.1模具工业的概况模具是机械、汽车、电子、通讯、家电等工业产品的基础工艺装备之一。

注塑模毕业设计论文

注塑模毕业设计论文

注塑模毕业设计论文注塑模具设计在现代工业生产中扮演着非常重要的角色,特别是在塑料制品生产行业。

随着科技的进步和工业的发展,注塑模具设计不断创新和完善,为塑料制品生产提供了更高的效率和质量。

本篇论文将探讨注塑模具设计的关键技术和过程,并针对一个实际案例进行详细的分析和讨论。

注塑模具设计的关键技术主要包括模具结构设计、材料选择、加工工艺等方面。

在模具结构设计中,需要考虑产品形状、尺寸和要求,以确定模具结构的复杂程度和难易程度。

同时还需要考虑到模具的开合方式、排气系统和冷却系统等因素,以确保模具的正常运行和产品的质量。

在材料选择方面,需要根据产品的材料和要求,选择适合的模具材料,如钢材或铝合金。

加工工艺方面,需要确定模具的开发流程,并采用适当的加工工艺,如数控加工或线切割等。

以注塑制品为例,我将对其模具设计进行详细分析。

首先,需要对产品进行形状和尺寸的分析,确定其所需的模具结构和复杂程度。

然后,根据产品的材料和要求,选择合适的模具材料。

在模具结构设计中,考虑到产品的形状较为简单,可以选择简化的模具结构,如单腔模或多腔模。

同时,还需要考虑到产品的表面要求和限制,如产品的外观要求、厚度要求等。

在模具的开发流程中,可以采用CAD软件进行模具设计,然后进行模具加工和装配。

在模具加工过程中,可以采用数控加工和线切割等先进的加工工艺,以提高模具的精度和质量。

在注塑模具设计过程中,还需要考虑到注塑工艺的要求。

例如,注塑模具的冷却系统设计必须合理,以确保塑料制品的质量和生产效率。

此外,模具的开合方式和排气系统也需要进行合理设计,以避免产品的缺陷和残留物。

同时,还需要进行模具的合理维护和保养,以延长其使用寿命和保证生产质量。

综上所述,注塑模具设计是塑料制品生产中不可或缺的环节。

通过合理的模具设计和加工工艺,可以提高塑料制品的生产效率和质量。

因此,注塑模具设计的研究和创新具有重要的理论和应用价值。

注塑模具毕业设计论文

注塑模具毕业设计论文

注塑模具毕业设计论文注塑模具是一种常用的制造工具,广泛应用于各个行业,为产品的生产提供了重要的支持。

本文旨在对注塑模具进行研究和设计,以满足不同产品的制造需求。

首先,本文将对注塑模具的工作原理进行介绍。

注塑模具主要由模具基座、模腔、模芯和顶针等部分组成。

在注塑过程中,熔融的塑料被注入到模腔中,经过冷却和固化后,产品可从模具中取出。

模腔和模芯的设计对产品的质量和工艺有重要影响,需要考虑产品的结构、尺寸和材料等因素。

其次,本文将对注塑模具的设计要求进行分析。

注塑模具设计需考虑产品的形状、结构和尺寸等因素,确保产品质量和工艺要求的实现。

同时,注塑模具的设计还应考虑模具的制造成本和制造周期,以提高生产效率和降低生产成本。

此外,模腔和模芯的设计还应具备易于拆卸和维修的特点,以提高模具的使用寿命和维修效率。

接下来,本文将对注塑模具的设计步骤进行详细阐述。

注塑模具的设计包括产品结构设计、模腔和模芯设计、注塑系统设计和冷却系统设计等几个方面。

其中,产品结构设计要考虑产品形状和尺寸,以确定模腔和模芯的结构设计;注塑系统设计要考虑塑料熔融和注射的过程,以保证塑料能均匀充填模腔;冷却系统设计要考虑塑料冷却和固化的过程,以保证产品的质量和固化时间的缩短。

最后,本文将对注塑模具的设计案例进行展示和评估。

设计案例可选择其中一具体产品进行模具设计,通过实际的模具制造和产品生产过程,评估设计方案的可行性和效果。

评估标准可包括产品质量、生产效率和制造成本等几个方面。

通过设计案例的评估,可以对注塑模具的设计进行修改和改进,以满足不同产品的制造需求。

综上所述,注塑模具的设计是一个复杂而重要的任务。

本文通过对注塑模具的工作原理、设计要求、设计步骤和设计案例的阐述,旨在提供一种有效的设计方法和思路,为注塑模具的设计和制造提供参考。

注塑模具设计毕业论文

注塑模具设计毕业论文

注塑模具设计毕业论文注塑模具设计毕业论文注塑模具设计是现代制造业中非常重要的一环,它直接关系到产品的质量、成本和生产效率。

本文将从不同角度探讨注塑模具设计的相关问题,包括模具设计的原则、设计过程中的考虑因素以及未来的发展趋势。

一、注塑模具设计的原则注塑模具设计的原则是以产品设计为基础,根据产品的形状、尺寸和材料特性,合理确定模具的结构和工艺参数。

首先,模具的结构应该简单、稳定,易于加工和维修。

其次,模具的材料选择应考虑到产品的材料特性和使用环境,以保证模具的使用寿命和稳定性。

此外,模具的加工精度和装配精度也是模具设计的重要考虑因素。

二、注塑模具设计的考虑因素在注塑模具设计的过程中,需要考虑多个因素,包括产品的形状和尺寸、材料的流动性、注塑机的参数以及模具的结构和材料等。

首先,产品的形状和尺寸直接决定了模具的结构和开模方式。

其次,材料的流动性对注塑成型的质量和效率有着重要影响,需要根据材料的特性调整模具的流道和喷嘴设计。

此外,注塑机的参数也需要与模具的设计相匹配,以保证注塑过程的稳定性和效率。

三、注塑模具设计的发展趋势随着科技的进步和制造业的发展,注塑模具设计也在不断创新和改进。

首先,模具设计中的CAD/CAM技术的应用越来越广泛,可以提高设计效率和精度。

其次,模具材料的研发和应用也在不断推进,新型材料的使用可以提高模具的耐磨性和耐腐蚀性。

此外,智能化和自动化的发展也为注塑模具设计带来了新的机遇,例如智能化的模具加工设备和注塑机的自动化控制系统。

总结起来,注塑模具设计是一个综合性的工程,需要综合考虑产品的要求、材料的特性和加工的工艺等因素。

在未来,随着技术的进步和制造业的发展,注塑模具设计将会更加智能化和自动化,为产品的质量和生产效率提供更好的保障。

同时,注塑模具设计也需要与其他相关领域进行深入的交流和合作,以推动注塑模具设计的创新和发展。

家具注塑模具毕业设计

家具注塑模具毕业设计

家具注塑模具毕业设计
一、设计背景及意义
近年来,注塑模具技术在家具制造业中得到了广泛的应用。


具注塑模具具有重要意义,能够帮助企业提高生产效率,降低成本,提高产品质量,增强市场竞争力。

因此本文旨在设计一套适用于家
具制造业的注塑模具,以满足企业在生产过程中对模具的需求。

二、设计要求及方案
(一)设计要求
1. 模具结构简单,易于制造、安装、运行和调试。

2. 模具制作材料选用国内生产的优质钢材。

3. 模具寿命长,使用寿命不少于5年。

4. 模具尺寸精度高,尺寸偏差小于0.05mm。

(二)设计方案
根据以上设计要求,本文设计一套多腔(4腔)家具注塑模具。

该模具采用先进的流道系统和冷却系统,具有良好的冷却效果和高
效的塑胶流动。

同时,该模具采用模块化设计,方便后期维修和升级。

模具结构简单,流程可靠,易于制造、组装、运行和维修。

三、制造与测试
制造方面,选择国内专业的注塑模具制造厂商进行制造,关注模具的质量、工艺和细节。

测试方面,进行塑料注塑模拟试验和生产模拟试验,验证设计的可行性和稳定性。

测试结果表明,该模具的塑胶流动情况良好,尺寸精度高,生产效率提高。

四、结论
通过本文的研究和设计,成功设计了一套适用于家具制造业的注塑模具。

该模具具有结构简单、易于制造、安装、运行和调试等特点,能够满足企业对模具的需求,提高生产效率,降低成本,提高产品质量,增强市场竞争力。

注塑模具设计毕业设计

注塑模具设计毕业设计
毕业设计课题确定为奇瑞车工具箱盖双型腔注塑模设计。本次设计利用计算机辅助 设计注射模具,分为注射模具的机械设计部分和 CAD 两部分。第一部分,机械设计部 分包括:注射机的选用、浇注系统、动、定模的结构、脱模和顶出系统、排气系统和冷 却系统等设计。第二部分,CAD 部分包括:使用 AUTO CAD 完成模具的二维制图。
1.2 选题的依据和意义
这次的毕业设计题目是根据本次在哈尔滨齐塑汽车饰件有限公司的实习内容定的,
2
在原模件的基础上给与创新,设计奇瑞车的工具箱盖双型腔注塑模设计。 塑料制品已在工业,农业,国防和日常生活中的方面得到广泛应用。特别是在电
子业中则为突出。电子产品的外客大部分是塑料制品,产品性能的提高要求高素质的塑 料模具和塑料性能。成型工艺和制品的设计。
国内发展: 目前,国内生产的小模数塑料齿轮等精密塑料模具已达到国内外同类产品水平。使
用 CAD 三维设计、计算机模拟注塑成形、抽芯脱模机构设计新颖等对精密、复杂、大 型模具的制造水平起到了很大作用。34 英寸彩电塑壳和 48 英寸背投电视机壳模具,汽 车保险杠和仪表盘的注塑模等大型磨具,在国内已可以生产。 国外发展:
塑料制品的成型方法很多。其主要用于是注射,挤出,压制,压铸和气压成型等和 气压成型等。而注射模,挤出约占成型总数的 60%以上。注射成型分为加料,熔融塑料, 注射制件冷却和制件脱模等五个步骤。当然如利用电气控制。可实现半自动化或自动化 作业。
因注射模成型的广泛适用,正是我这个设计的根本出发点。
1.3 本课题在国内外的发展状况
虽然近几年模具出口增幅大于进口增幅,但所增加的绝对量仍是进口大于出口,致 使模具外贸逆差逐年增大。这一状况在 2008 年已得到改善,逆差略有减少。模具外贸 逆差增大主要有两方面原因:一是国民经济持续高速发展,特别是汽车产业的高速发展 带来了对模具旺盛需求,有些高档模具国内的确生产不了,只好进口;但也确实有一些 模具国内可以生产,也在进口。这与中国现行的关税政策及项目审批制度有关。二是对 模具出口鼓励不够。现在模具与其它机电产品一样,出口退税率只有 13%,而未达 17%。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

前言光阴似梭,大学三年的学习一晃而过,为具体的检验这三年来的学习效果,综合检测理论在实际应用中的能力,除了平时的考试、实验测试外,更重要的是理论联系实际,即此次设计的课题为闹钟后盖的注塑模具。

本次毕业设计课题来源于生活,应用广泛,但成型难度大,模具结构较为复杂,对模具工作人员是一个很好的考验。

它能加强对塑料模具成型原理的理解,同时锻炼对塑料成型模具的设计和制造能力。

本次设计以注射闹钟后盖模具为主线,综合了成型工艺分析,模具结构设计,最后到模具零件的加工方法,模具总的装配等一系列模具生产的所有过程。

能很好的学习致用的效果。

在设计该模具的同时总结了以往模具设计的一般方法、步骤,模具设计中常用的公式、数据、模具结构及零部件。

把以前学过的基础课程融汇到综合应用本次设计当中来,所谓学以致用。

在设计中除使用传统方法外,同时引用了CAD、Pro/E等技术,使用Office软件,力求达到减小劳动强度,提高工作效率的目的。

本次设计中得到了戴老师的指点。

同时也非常感谢邵阳学院各位老师的精心教诲。

由于实际经验和理论技术有限,设计的错误和不足之处在所难免,希望各位老师批评指正。

目录前言. (1)绪论 (2)1 塑料的工艺分析 (4)塑件成形工艺分析 (4)闹钟后盖原料(ABS)的成型特性与工艺参数 (4)2 注塑设备的选择 (7)估算塑件体积 (7)选择注射机 (7)模架的选定 (7)最大注射压力的校核 (8)3 塑料件的工艺尺寸的计算 (10)型腔的径向尺寸 (10)型芯的计算 (10)模具型腔壁厚的计算 (11)4 浇注系统的设计 (12)主流道的设计 (12)冷料井的设计 (13)分流道的设计 (13)浇口的选择 (14)5 分型面的选择与排气系统的设计 (17)分型面的选择 (17)排气槽的设计 (17)6 合模导向机构的设计 (18)7 脱模机构的设计 (20)8 温度调节系统的设计 (21)模具冷却系统的设计 (22)模具加热系统的设计 (22)9 模具的装配 (23)模具的装配顺序 (23)开模过程分析 (24)设计总结 (25)参考资料 (26)致谢 (27)绪论{一} 【模具在加工工业中的地位】模具是利用其特定形状去成型具有一定的形状和尺寸制品的工具。

在各种材料加工工业中广泛的使用着各种模具。

例如金属铸造成型使用的砂型或压铸模具、金属压力加工使用的锻压模具、冷压模具等各种模具。

对模具的全面要求是:能生产出在尺寸精度、外观、物理性能等各方面都满足使用要求的公有制制品。

以模具使用的角度,要求高效率、自动化操作简便;从模具制造的角度,要求结构合理、制造容易、成本低廉。

模具影响着制品的质量。

首先,模具型腔的形状、尺寸、表面光洁度、分型面、进浇口和排气槽位置以及脱模方式等对制件的尺寸精度和形状精度以及制件的物理性能、机械性能、电性能、内应力大小、各向同性性、外观质量、表面光洁度、气泡、凹痕、烧焦、银纹等都有十分重要的影响。

其次,在加工过程中,模具结构对操作难以程度影响很大。

在大批量生产塑料制品时,应尽量减少开模、合模的过程和取制件过程中的手工劳动,为此,常采用自动开合模自动顶出机构,在全自动生产时还要保证制品能自动从模具中脱落。

另外模具对制品的成本也有影响。

当批量不大时,模具的费用在制件上的成本所占的比例将会很大,这时应尽可能的采用结构合理而简单的模具,以降低成本。

现代生产中,合理的加工工艺、高效的设备、先进的模具是必不可少是三项重要因素,尤其是模具对实现材料加工工艺要求、塑料制件的使用要求和造型设计起着重要的作用。

高效的全自动设备也只有装上能自动化生产的模具才有可能发挥其作用,产品的生产和更新都是以模具的制造和更新为前提的。

由于制件品种和产量需求很大,对模具也提出了越来越高的要求。

因此促进模具的不断向前发展[二] 【模具的发展趋势】近年来,模具增长十分迅速,高效率、自动化、大型、微型、精密、高寿命的模具在整个模具产量中所占的比重越来越大。

从模具设计和制造角度来看,模具的发展趋势可分为以下几个方面:加深理论研究在模具设计中,对工艺原理的研究越来越深入,模具设计已经有经验设计阶段逐渐向理论技术设计各方面发展,使得产品的产量和质量都得到很大的提高。

高效率、自动化大量采用各种高效率、自动化的模具结构。

高速自动化的成型机械配合以先进的模具,对提高产品质量,提高生产率,降低成本起了很大的作用。

大型、超小型及高精度由于产品应用的扩大,于是出现了各种大型、精密和高寿命的成型模具,为了满足这些要求,研制了各种高强度、高硬度、高耐磨性能且易加工、热处理变形小、导热性优异的制模材料。

革新模具制造工艺在模具制造工艺上,为缩短模具的制造周期,减少钳工的工作量,在模具加工工艺上作了很大的改进,特别是异形型腔的加工,采用了各种先进的机床,这不仅大大提高了机械加工的比重,而且提高了加工精度。

标准化开展标准化工作,不仅大大提高了生产模具的效率,而且改善了质量,降低了成本。

[三] 【设计在学习模具制造中的作用】通过对模具专业的学习,掌握了常用材料在各种成型过程中对模具的工艺要求,各种模具的结构特点及设计计算的方法,以达到能够独立设计一般模具的要求。

在模具制造方面,掌握一般机械加工的知识,金属材料的选择和热处理,了解模具结构的特点,根据不同情况选用模具加工新工艺。

毕业设计能够对以上各方面的要求加以灵活运用,综合检验大学期间所学的知识。

塑件的工艺分析【塑件成型工艺分析】如图所示:图闹钟后盖闹钟后盖的形状较复杂,带有很多不同形状的孔,在保证孔间距和孔的形状是给模具的加工带了很大的难度。

闹钟后盖的注塑材料首先选用ABS,闹钟的后盖绝大部分的决定了闹钟的重心的位置的所在。

所以我们必须很好多处理后盖壁厚的均匀,譬如在注塑成型过程中因为壁厚的不均匀造成了收缩率的不一致,这样就只能通过有效的控制模具温度来调节收缩率。

由于闹钟后盖的主体作用是起固定作用,它的内部结构就相应的给注塑带来了一定的难度。

主要是它螺钉孔的壁厚相对壁厚有一定的差距,势必会在注塑的时候到来很大的牛顿减力,造成塑件填充不满的缺陷,可以考虑采用双浇口,但应用了Pro/E的塑料顾问对其进行模仿CAE的注塑之后,发现会给闹钟后盖的表面带来更多的熔接痕和气孔。

也可以利用模具的可靠的精度来定位,但是这样的话成本太高,而且易造成模具损坏。

因为考虑到凹凸模形状的复杂,用整体形式是不利于损坏后的维修,适当的使用嵌件就可以解决这些问题,但不能利用过多的嵌件,不然的话就会造成型腔的强度与刚度不够。

【闹钟后盖原料(ABS)的成型特性与工艺参数】丙烯腈-丁二烯-苯乙烯共聚物ABS树脂微黄色或白色不透明,是丙烯腈-丁二烯-苯乙烯共聚物。

丙烯腈使聚合物耐油,耐热,耐化学腐蚀,丁二烯使聚合物具有优越的柔性,韧性;苯乙烯赋予聚合物良好的刚性和加工流动性。

因此ABS树脂具有突出的力学性能和良好的综合性能。

同时具有吸湿性强,但原料要干燥,它的塑件尺寸稳定性好,塑件尽可能偏大的脱模斜度。

1.2.1 ABS塑料主要的性能指标:密度——收缩率% ~熔点℃130~160热变形温度45N/cm 65~98弯曲强度Mpa 80拉伸强度MPa 35~49拉伸弹性模量GPa弯曲弹性模量Gpa压缩强度Mpa 18~39缺口冲击强度kJ/㎡11~20硬度HR R62~86体积电阻系数Ωcm 1013击穿电压15介电常数1.2.2 ABS的注射成型工艺参数:注塑机类型:螺杆式喷嘴形式:通用式料筒一区150——170料筒二区180——190料筒三区200——210喷嘴温度180——190模具温度50——70注塑压60——100保压40——60注塑时间2——5保压时间5——10冷却时间5——15周期15——30后处理红外线烘箱温度(70)时间(——1)由为重要的是因为目前原油价格的下降,导致ABS的市场价格大幅度的下跌。

注塑设备的选择【估算塑件体积】估算塑件体积和质量:该产品材料为ABS,查书本得知其密度为,收缩率为,计算其平均密度为g/cm3,平均收缩率为﹪。

使用PRO/E软件画出三维实体图,软件能自动计算出所画图形浇道凝料和塑件的体积。

另预置浇道凝料为2 cm3因此估算塑件体积为9 cm3。

【选择注射机】根据塑料制品的体积或质量,查书可选定注塑机型号为SZ-40/25.注塑机的参数如下:注塑机最大注塑量:40cm3注塑压力:200/Mpa注塑速率:50(g/s)塑化能力:20(Kg/h)锁模力:2500KN注塑机拉行间距:250×250mm顶出行程:55mm最小模厚:130mm最大模厚:220mm模板行程:230mm注塑机定位孔直径:55 mm喷嘴球半径:SR10【模架的选定】根据塑件选定模架为:S2030—B—I—35—35—70。

见图:图塑件的模架【最大注射压力的校核】闹钟后盖的原料为ABS,所需注射为60-100MPa,而所选注射机压力为200 MPa,所以注射压力符合要求。

2.4.1最大注塑量的校核注塑机的最大注塑量应大于制品的质量或体积(包括流道及浇口凝料和飞边),通常注塑机的实际注塑量最好是注塑机的最大注塑量的80%。

所以选用的注塑机最大注塑量应满足:V机≥V塑+V浇————注塑机的最大注塑量,40cm3式中V机V塑————塑件的体积,该产品V塑=18cm3V浇————浇注系统体积,该产品V浇=2cm3故V机≥(18+4)cm32.4.2锁模力校核F锁﹥pA式中p————熔融型料在型腔内的压力,该产品A————塑件和浇注系统在分型面上的投影面之和,经计算A=4641 mm3F锁————注塑机的额定锁模力。

故F锁>pA=200Mpa×4641 mm3选定的注塑机的压力为2500KN,满足要求。

模具与注塑机安装部分相关尺寸校核A 模具闭合高度长宽尺寸要与注塑机模板尺寸和拉杆间距相合适模具长×模具宽<拉杆面积B模具闭合高度校核H min————注塑机允许最小模厚=130mmH max————注塑机允许最大模厚=220mmH——————模具闭合高度=180mm故满足H max>H>H min。

开模行程校核注塑机的最大行程与模具厚度有关(如全液压合模机构的注塑机),故注塑机的开模行程应满足下式:S机————注塑机最大开模行程,230mm;H1———顶出距离,16mm;H2————包括浇注系统在内的塑件高度,52mm;S机-(H模-H min)>H1+H2+(5~10)因为本模具的浇注系统和塑件的特殊关系,浇注系统和塑件的高度就已经包括了顶出距离。

故:230-(180-130)>62+(5~10)满足条件塑料件的工艺尺寸的计算所谓工作尺寸是零件上直接用以成型塑件部分尺寸,主要有型腔和型芯的径向尺寸。
