高压电气设备试验技术
高压电气设备试验技术
四、用绝缘电阻表测试绝缘电阻操作步骤 为保障测量时人身及设备安全，并尽量使测量数据准确应按《现场绝缘试 导则 绝缘电阻、吸收比和极化指数试验》规定的实验步骤进行试验。 断开被试品电源、接地、放电。电容量较大时要充分放电（5min） 清洁被试品外绝缘处的脏污 绝缘电阻表端子E接被试品的接地端，L接高压端，G接屏蔽端。(见书174 页) 驱动绝缘电阻表达额定转速或接通绝缘电阻表电源，等指针稳定后 （60s），读取绝缘电阻值。 测量吸收比和极化指数时，先驱动绝缘电阻表至额定转速，等指针 至“∞”时，将高压端立即接至被试品上，同时记录时间，分别读出15s 和60s（或1min和10min）时的绝缘电阻值。 读取绝缘电阻值后，先断开接至被试品高压端的连线，再停止绝缘电阻 表。测试大容量设备时应尤为注意，以免放电电流损坏绝缘电阻表。 断开绝缘电阻表后应对被试品短接放电并接地。 测量时应纪录被试品的温度、湿度、气象情况、日期及所使用仪表。
五、影响测试结果的各种因素 外绝缘表面泄漏。相对湿度大于80%的潮湿天气需使用屏蔽端子 残余电荷。上一次试验后接地放电不充分，可影响第二次复测时的测量值。 对大型设备应充分放电5min以上。 感应电压。测量高压架空线的绝缘电阻时若附近存在高压电场，不能进行测 量，以防止静电感应电压危机人身安全，同时，测量无效。 温度。被试品温度应在10~40˚C。绝缘电阻随温度升高而降低。 六、绝缘电阻测量结果的判断 绝缘电阻的测量是最基本的项目，可初步估计设备绝缘状况 对规定了绝缘电阻最低值的设备（低压设备），可由最低值判断设备好坏 高压设备的绝缘电阻要参考历次试验纪录，及别的试验结果判断设备的好坏
二、绝缘电阻表的形式和结构
按电源形式分 手摇发电机 电子式电源 1. 手摇式绝缘电阻表 1）工作原理 手摇小发电机 比率式磁电系测量机构 有电压线圈YV和电流线 圈YA。无游丝，指针无 定位。Ra、Rv分别串接 在YA和YV中。
高压电气试验安全技术操作规程
高压电气试验安全技术操作规程一、现场安全操作规程1.工作前明确工作任务和安全规定。
2.使用的工具必须符合安全规定。
3.接用试验电源,必须了解电压,必要时测量。
4.连接测试电源和维护电源,必须装设开关和保险,禁止带负荷接电源。
5.一切试验工作,电气设备的金属外壳应可靠接地（地网不具备可以不接）。
6.试验用电源如系接地的相电压,应分清地线和火线,被试品有接地时,电源的接地端子必须连接到测试对象的接地端子。
7.试验时,要做到一人接线,二人检查,特高压试验期间需要两人操作,确认无误后,再正式通电。
8.低压带电试验工作,要带绝缘手套和护目镜,工作时要穿长袖衣,主测试仪位于可靠的绝缘体上,使用有绝缘柄的工具,并有专人负责监护。
9.试验前的电气设备,必须记录铭牌数据,按规定进行试验,并做好各项试验记录。
10.使用前，应检查通过零位升高调整电压的电气设备,使用后要推回零位。
11.工作时要精力集中,发生异常情况要冷静,查明原因。
如有必要，手动断开断路器。
12.电容和大电感设备高压试验前后,都要进行充分放电,放电时要戴绝缘手套。
13.测量绝缘工作,必须断开电气设备的所有电源,并可靠接地,因工作需要拆除地线时,要遵守下列规定：a.用闸刀开关断开妨碍工作的接地线,若不能用刀闸断开,可拆除有关地线;b.根据需要拆除单相接地线;c.拆除接地线,保留短路线;d.在不得已时,接地线和短路可以完全消除。
二、高压试验安全操作规程1. 高压试验工作不得少于两人,试验前,测试人员应熟悉测试期间的安全预防措施。
2. 当设备连接器因测试而断开时,拆前应做好标记,接后应进行检查。
3. 试验装置（高压电机、升压变压器）的金属外壳应可靠接地（地网不具备可以不接）,高压引线应尽量缩短,必要时用绝缘材料牢固支撑。
4. 试验装置的电源开关,应使用具有过电流保护和过载自动跳闸的断路器。
5. 应在试验现场安装障碍物或围栏,并悬挂”高压试验危险”的标示牌或1米线。
高压电气试验安全技术操作规程范文
高压电气试验安全技术操作规程范文在进行高压电气试验时，需要严格遵守以下安全技术操作规程：
1. 试验前的准备工作
- 在进行高压电气试验前，必须确保试验设备完好无损，无漏电现象。
- 检查试验设备接地情况，确保全面有效，防止漏电危险。
- 确认试验设备的接地线连接牢固，不得出现松动现象。
2. 试验过程中的操作要求
- 在进行高压电气试验时，操作人员必须戴好绝缘手套，并保持干燥。
- 在接通高压电源前，必须进行试验设备的预热操作，确保设备运行稳定。
- 在试验过程中，操作人员必须着防护服，防止因意外触电而受伤。
3. 试验结束后的安全措施
- 在试验结束后，必须及时断开电源，并进行设备的检查和维护。
- 确保试验设备处于断电状态后，方可对设备进行清洁和维护。
- 如发现试验设备存在故障或异常情况，应立即停止使用并及时维修处理。
在进行高压电气试验时，操作人员必须严格遵守上述安全技术操作规程，确保试验过程安全稳定，避免发生意外事故。
第 1 页共 1 页。
10KV电气设备常规试验
10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏,对设备进行的检查、试验或监测。
2.制造厂出厂试验：已认定产品达到了设计规定的技术条件和有关标准。
3.安装交接试验:确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。
4。
绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值.特点:绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。
对局部缺陷反映不灵敏.测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。
5.吸收比:在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。
特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。
6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。
特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算.7。
泄露电流测试和直流耐压测试：测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。
不同的是直流泄漏试验的电压一般比兆欧表电压高，并可以任意调节,因而比兆欧表发现缺陷的有效性高，能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。
特点：1)试验设备轻小。
2）能同时测量泄漏电流。
3）对绝缘绝缘损伤较小。
4）对绝缘的考验不如交流下接近实际。
8。
介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。
所以介质损失（耗）的大小就反映了介质的优劣状况.当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。
9.交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。
高电压技术电气设备绝缘试验课件
交流耐压试验是检验电气设备绝缘性能的重要手段，通过施加高于正常工作电压的交流电压，测试设备的绝缘强 度和耐压能力。
详细描述
交流耐压试验通常在设备安装完毕后进行，以检验设备在正常工作电压下的绝缘性能。该试验通过施加一定时间 的交流高电压，模拟实际运行中的过电压情况，以检验设备的绝缘材料和结构是否能够承受。
绝缘材料的物理和化学性质
绝缘材料的物理和化学性质，如密度、硬度、热导率、热膨胀系数 等，对电气设备的运行稳定性和寿命也有重要影响。
绝缘材料的机械性能
绝缘材料的机械性能，如抗拉强度、抗压强度、抗弯强度等，决定 了电气设备在受到外力作用时的稳定性和安全性。
绝缘电阻和介电常数
绝缘电阻的定义和测量
绝缘电阻是衡量绝缘材料导电性能的重要参数，通常通过测 量加压后的电流和电压来计算。绝缘电阻越大，说明绝缘性 能越好。
结论与建议
根据分析结果，提出相应的处 理建议和预防措施，确保设备
安全运行。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
06
绝缘试验技术的发展趋 势与展望
新材料在绝缘试验中的应用
要点一
总结词
要点二
详细描述
随着新材料技术的不断发展，越来越多的新材料被应用于 电气设备绝缘试验中，以提高试验的准确性和可靠性。
详细描述
例如，脉冲电压和变频电压等高电压新技术在绝缘试验 中得到了广泛应用。这些技术的应用有助于更准确地模 拟实际运行中的电压情况，提高绝缘试验的可靠性和准 确性。同时，这些技术的应用也有助于缩短试验时间， 提高工作效率。
智能化和自动化在绝缘试验中的发展前景
总结词
随着智能化和自动化技术的不断发展，其在电气设备 绝缘试验中的应用前景广阔。

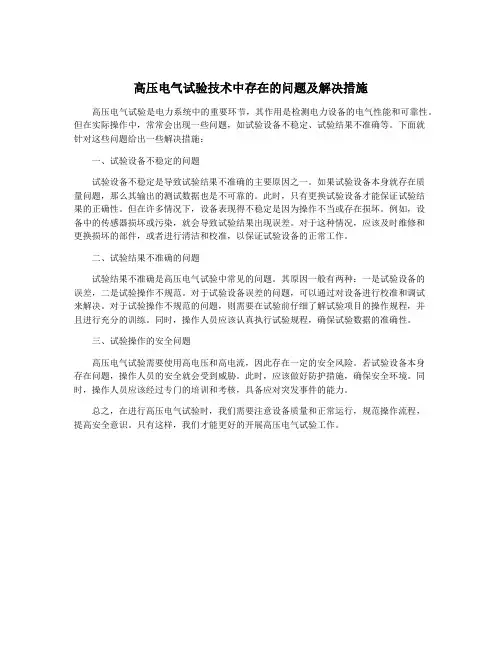

高压电气试验技术中存在的问题及解决措施
高压电气试验技术中存在的问题及解决措施高压电气试验是电力系统中的重要环节，其作用是检测电力设备的电气性能和可靠性。
但在实际操作中，常常会出现一些问题，如试验设备不稳定、试验结果不准确等。
下面就针对这些问题给出一些解决措施：一、试验设备不稳定的问题试验设备不稳定是导致试验结果不准确的主要原因之一。
如果试验设备本身就存在质量问题，那么其输出的测试数据也是不可靠的。
此时，只有更换试验设备才能保证试验结果的正确性。
但在许多情况下，设备表现得不稳定是因为操作不当或存在损坏。
例如，设备中的传感器损坏或污染，就会导致试验结果出现误差。
对于这种情况，应该及时维修和更换损坏的部件，或者进行清洁和校准，以保证试验设备的正常工作。
二、试验结果不准确的问题试验结果不准确是高压电气试验中常见的问题。
其原因一般有两种：一是试验设备的误差，二是试验操作不规范。
对于试验设备误差的问题，可以通过对设备进行校准和调试来解决。
对于试验操作不规范的问题，则需要在试验前仔细了解试验项目的操作规程，并且进行充分的训练。
同时，操作人员应该认真执行试验规程，确保试验数据的准确性。
三、试验操作的安全问题高压电气试验需要使用高电压和高电流，因此存在一定的安全风险。
若试验设备本身存在问题，操作人员的安全就会受到威胁。
此时，应该做好防护措施，确保安全环境。
同时，操作人员应该经过专门的培训和考核，具备应对突发事件的能力。
总之，在进行高压电气试验时，我们需要注意设备质量和正常运行，规范操作流程，提高安全意识。
只有这样，我们才能更好的开展高压电气试验工作。
浅谈高压电气设备绝缘试验方法及新技术
验 ，可有效避免电压击穿 的发生。如对变压器进行预防性测试时 ，当采 用非破坏性试验测试Ｉ 叶 Ｉ 高压 电气设备有受潮时 ，应首先对设备进行干燥 处理 ，再实施破坏性测试 ，可避免变压器绝缘系统受损或击穿 ，造成故 障的恶化 。
定 的 问题 。
四、高压电气设备绝缘试 验的新技术
目 前 ，虽然有很多种高压 电气设备绝缘试验方法 ，仍然存在不足之 处 。具体表 现：试验运行易造成高压电气设备损 害，缩短试 验对象 的使 用寿命 ； 试验工作量大 ， 带来 了大量人力 、 物力 、财力上的消耗 ；试验 效果并不是很好 ，设备故障有时并不会被检测 出来 ；试验中通 常要分析 绝缘结构剩余 电气强度的大小 ，但是仍然没有发现其与介质损耗 、 绝缘 电阻等参数 之间有直接函数关 系等等 。以上种种 素的存在 ，导致高 压 电气设备绝缘试验 的效果有着一定局限性 ，以致 判断 电气设备的绝缘程 度有一定的难度 。为 了有效消除高压 电气设备绝缘试验 的局限性 ，提高 对 电气设备绝缘程度的监测技术水平 ， 应加大对新 的监测技术研究工作 。 当前 ，新的监测技术主要分为三种 ：①红外线诊 断。这种诊断方式 不接 触 、不取样 、 不停运 、不解体 ， 实施方便 ， 智 能化程度高 ，使用范围 比 较广泛 。②不定期带 电测试。③实时在线监测技术。高压 电气设备运行
指 出了高压 电气设 备绝缘 试验 的新技 术。 【 关键词 】高压电气设备 绝缘 试验 方法 重要 意义 新技术 中图分类号：Ｔ Ｍ７ ７文献标识码 ：Ａ 文章编号：１ ０ ０ ９ — ４ ０ ６ ７ （ ２ ０ １ ４ ） ２ ４ — ３ ｌ ６ 一 Ｏ ｌ
电气没备非常容易受到电场 、化学腐蚀 、 环境条什 、机械应力等 因 素影响 ，造成绝缘品质的劣化和绝缘系统的破坏 。电气设备绝缘试验为 电气设备的 良 好运行提供 ｒ 有效安全的检测 Ｔ具 。因此 ，高压 电气设备 绝缘试验可以提高高压电气设备 的性能 ，能够为其正常的运行提供有力 的保障。
高压电气设备运行试验规范要求
高压电气设备运行试验规范要求一、引言高压电气设备在电力系统中起着至关重要的作用，为确保其正常运行和安全性，必须进行运行试验。
本文将介绍高压电气设备运行试验的规范要求。
二、试验目的高压电气设备运行试验的目的是验证设备在正常和异常工作条件下的性能和安全性，确保其满足运行要求，预防事故的发生。
三、试验内容1. 高压电气设备的外观检查：包括设备的外观、连接线路、接地等。
设备应无损坏、杂质和腐蚀等问题。
2. 开关设备试验：对高压开关设备进行合适的试验，包括操纵试验、断口试验和机械特性试验等。
3. 绝缘试验：对高压电气设备的绝缘性能进行验证，包括绝缘电阻试验和绝缘强度试验等。
4. 电气性能试验：包括设备的额定电流、电压、频率和短路等试验，确保设备在不同工作条件下的稳定性和安全性。
5. 过渡过流试验：对高压电气设备的过载能力进行验证，以确保设备在额定负荷下能正常运行。
6. 稳定工况试验：对设备在稳定工况下的性能进行验证，确保其满足工作要求。
7. 湿气试验：对高压电气设备在潮湿环境下的性能进行验证，以确保设备具有良好的防潮性能。
8. 部分放电试验：对设备的绝缘性能进行部分放电检测，以判断其绝缘状况是否符合要求。
9. 温度试验：对设备在不同温度环境下的性能进行验证，以确保设备具有良好的温度适应性。
四、试验程序1. 前期准备：对试验设备和环境进行检查和准备，包括清洁设备、连接线路、检查试验设备等。
2. 检查记录：对试验前后的设备状态和试验数据进行记录，以备后续分析和比对。
3. 进行试验：按照试验内容和要求进行试验，确保各项试验的顺利进行。
4. 试验结果分析：对试验结果进行比对和分析，判断设备是否符合规定的要求。
5. 试验报告编制：根据试验结果和数据，编制试验报告，包括试验目的、试验过程、试验结果和结论等。
五、试验要求1. 试验应按照国家相关标准进行，确保试验的科学性和规范性。
2. 试验设备和仪器应满足准确度和精确度的要求，以保证试验数据的可靠性。
高压电气试验技术中存在的问题和对策
高压电气试验技术中存在的问题和对策高压电气试验技术在电力行业中起着至关重要的作用，它是确保电气设备安全可靠运行的关键环节。
随着电力系统的不断发展和设备的不断更新，高压电气试验技术也面临着一些问题和挑战。
本文将从技术方面分析高压电气试验存在的问题，并提出相应的解决方案。
一、存在的问题1. 设备老化和磨损随着设备的长时间使用，设备本身会出现老化和磨损，导致试验结果不准确，甚至产生安全隐患。
这对电气设备的可靠性和安全性都构成了威胁。
2. 试验数据处理困难高压电气试验产生的数据庞大，处理起来非常困难，需要大量的时间和精力。
数据的准确性和可靠性也面临一定的挑战。
3. 试验设备的自动化水平低目前，大部分高压电气试验设备的自动化水平还比较低，造成试验效率低下，操作复杂繁琐，甚至存在安全隐患。
4. 试验技术标准滞后现有的高压电气试验技术标准相对滞后，无法满足新型设备的试验需求，也无法充分利用新技术发展带来的机遇。
5. 安全管理不到位在实际的高压电气试验过程中，由于安全措施不到位，存在一定的安全隐患，导致工作人员和设备的安全受到威胁。
二、对策1. 加强设备维护和管理针对设备老化和磨损的问题，需要加强设备的维护和管理工作，定期对设备进行全面的检查和维护，确保设备的稳定性和可靠性。
2. 发展智能化数据处理技术针对试验数据处理困难的问题，可以引入人工智能技术和大数据分析技术，开发智能化数据处理系统，以提高数据处理效率和准确性。
3. 提高试验设备的自动化水平针对试验设备自动化水平低的问题，需要加强自动化技术的研发和应用，提高试验设备的自动化水平，降低操作难度，提高试验效率。
5. 加强安全管理针对安全管理不到位的问题，需要加强对高压电气试验安全管理的监督和管理，建立健全的安全管理制度和操作规程，加强对工作人员的安全教育和培训。
三、结语高压电气试验技术是电力行业中不可或缺的重要环节，而其存在的问题也对电气设备的可靠性和安全性构成了一定的威胁。
高压电气试验安全技术操作规程（3篇）
高压电气试验安全技术操作规程第一章总则第一条为保障高压电气试验的安全和正常运行，规范试验操作人员的行为，特制定本规程。
第二条本规程适用于高压电气设备试验、高压工频耐受电压试验、高压冲击电压试验等高压电气试验工作。
第三条高压电气试验操作人员应遵守本规程，严格按照操作程序进行试验操作。
第二章试验前的准备工作第四条试验前，操作人员应核对试验设备的参数，确保试验设备处于正常工作状态。
第五条试验前应检查试验设备的电气连接、接地可靠性，并定期对其进行检测和维护。
第六条试验前，操作人员应详细阅读试验设备的说明书，并熟悉试验仪器的操作方法。
第七条试验前，应确保试验设备周围没有可燃易爆物品，保持试验场地整洁。
第三章试验操作的基本要求第八条试验操作时，操作人员必须穿戴符合安全要求的防护服、绝缘手套、绝缘靴等防护装备。
第九条试验设备工作期间，操作人员应保持清醒、专注，不得与其他人进行无关谈话。
第十条试验操作人员应按照规定的顺序、方法操作试验设备，不得随意更改试验参数。
第十一条试验操作期间，应定期检查试验设备的温度、湿度、压力等参数，确保试验设备正常运行。
第四章试验设备的维护和保养第十二条试验设备的维护和保养应定期进行，确保设备的正常运行。
第十三条试验设备维护时，必须切断与电源的连接，并确保线路上无电流流过。
第十四条试验设备在维护期间，应设立明显的警示标志，防止他人误操作。
第五章事故处理和应急措施第十五条在试验过程中，如发生设备故障、漏电、短路等情况，操作人员应立即停止试验，并报告上级。
第十六条在试验过程中，如发生火灾、爆炸等事故，应立即启动应急预案，组织人员安全撤离。
第十七条在试验设备出现异常情况时，应立即切断电源，并维持现场秩序，以防事故扩大。
第六章试验后的工作第十八条试验结束后，操作人员应关闭试验设备的电源，并进行必要的清理工作。
第十九条试验设备的参数记录和试验数据的保存，应按照要求进行，确保数据的完整和准确性。
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)
电气设备高压试验方法(含接线图)-电气设备高压试验方法(含接线图)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变压器一、电气试验项目的方法及标准（一）绝缘电阻测定试验所需仪器：数字型绝缘电阻测试仪（绝缘摇表）试验方法：1、高—低及地：高压侧短接，低压侧短接并且接地。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
2、低—高及地：高压侧短接并且接地，低压侧短接。
读取60秒时的电阻值记录（吸收比是指60秒绝缘电阻值比15秒绝缘电阻值）。
3、铁心对地：绝缘电阻测试仪正级接到铁芯上，负极接地。
相关标准：1 绝缘电阻值不低于产品出厂试验值的 70%。
2 变压器电压等级为 35kV 及以上，且容量在 4000kVA 及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于；当R60s大于3000MΩ时，吸收比可不做考核要求。
3变压器电压等级为 220kV 及以上且容量为 120MVA 及以上时，宜用5000V 兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别，在常温下不小于；当R60s大于10000MΩ时，极化指数可不做考核要求。
注意事项：1、采用2500V或5000V兆欧表。
2、测量前被试绕组应充分放电。
3、吸收比不进行温度换算。
（二）绕组直流电阻测试试验所需仪器：直流电阻测试仪试验方法：1、低压侧直流电阻（平衡变）：分别测试ab、bc、ca的绕组直流电阻。
2、高压侧直流电阻（平衡变）：分别测试1—5档位的Ao、Bo、Co绕组直流电阻。
相关标准：1 测量应在各分接头的所有位置上进行；2 1600kVA 及以下电压等级三相变压器，各相测得值的相互差值应小于平均值的 4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上三相变压器，各相测得值的相互差值应小于平均值的 2%；线间测得值的相互差值应小于平均值的1%；3 变压器的直流电阻，与同温下产品出厂实测数值比较，相应变化不应大于 2%；不同温度下电阻值按照式换算：R2=R1(T+t2)／( T+t1)式中 R1、R2——分别为温度在t1、t2时的电阻值；T——计算用常数，铜导线取235，铝导线取225。
电力设备高压试验的方法及安全措施
电力设备高压试验的方法及安全措施摘要：随着人们用电量的增加，电力设备的稳定安全运行是保证电网平稳供电的重要保障。
电力设备的高压试验是一项高技术性的工程，只有在多项技术及人员的配合下才能有效的实施，其目的就是建立一套规范模式来保证高压试验的实施，以确保电力设备在长期的高压运行下，全方位的实现现代化的管理方法与管理技术的结合，以确保电网的安全运行。
本文就电力设备高压试验的方法及安全措施进行深入探究，以供参考。
关键词：电力设备；高压试验方法；安全措施1高压电气试验的常见方法1.1截波冲击试验法根据电力设备在进行高压试验时，截波方式的不同，可将其分为波尾截断试验法和多级点火截断试验法两种。
其中波尾截断试验法其截断方式主要是通过IEC标准棒状间隙截断：多级点火截断试验法在波形信息的获取上可以获得更多时间点的，这主要是由于截波时所选取的截取部位及时间点不同。
但是在实际进行截波冲击试验时，相关试验人员通常面对的是全波电压运行的设备，实际截断时间最好控制在3ps或3ps以下，这样可以更好地保障设备以及相关操作人员的自身安全。
1.2直流耐压试验这种方法主要是用来判断线路接头等部位是否存在故障等问题，在整个测试的过程中需要两名工作人员相互配合来完成，其中一人负责接线的工作，另一个人负责查兑的工作，在确保其准确无误后便可着手试验。
在试验过程中可以利用屏蔽罩对微安表进行屏蔽，若被试物的容量不大，则可采用波电容器。
1.3电气设备的交接试验电气设备的交接试验是高压电气设备试验中的重要内容，是对电气设备的制造质量、运行状态、工作性能、安装方法等进行检验的一种方法，试验标准及内容在国家《电气设备交接试验标准》GB50150-2006中有着非常明确的规定。
在进行电气设备交接试验时，要严格按照试验标准进行，对电气设备质量进行全面检查，保证其工作性能的良好性，避免出现运行故障引起的安全事故。
1.4局部放电试验这种试验方式主要是局部的检测，在检测过程中不需要考虑电源等问题，只需要对试验的顺序进行准确核对，就能够对局部地区的电场强度进行检测。
高压电气设备试验方法
高压电气设备试验方法导言高压电气设备是电力系统中不可或缺的组成部分，对其进行有效的试验和检测是确保设备安全稳定运行的关键。
高压电气设备试验方法是通过对设备进行一系列试验，来评估其性能和安全指标，以确保设备在正常操作和异常情况下的可靠性。
本文档将介绍高压电气设备试验的基本方法和步骤，以及相关的试验设备和安全注意事项。
试验方法1. 试验前准备在进行高压电气设备试验之前，需要进行一系列准备工作，包括但不限于以下内容：•确认试验设备和试验样品的完整性和合规性；•确保试验现场的安全与整洁，避免杂物和湿气对试验的干扰；•检查试验设备的状态和功能，确保其正常工作；•建立试验记录和数据管理系统，方便后续数据分析和比对。
2. 高压耐压试验高压耐压试验是测量设备在额定电压下的击穿电压和绝缘耐压强度的试验方法。
具体步骤如下：1.将试验设备连接到高压电源，并在试验设备上施加额定电压。
2.根据设备的额定电压和试验标准，确定试验时间。
3.观察试验设备在额定电压下的状态，如有击穿现象，则试验失败。
4.记录试验结果和相关数据。
3. 断路器试验断路器是电力系统中的关键设备，其性能直接影响到系统的操作和安全。
断路器试验是评估断路器性能的关键试验方法。
具体步骤如下：1.将试验设备连接到断路器，并确保断路器处于正常工作状态。
2.对断路器进行多次开闭操作，观察断路器的操作可靠性和电流中断能力。
3.测试断路器的过电压和短路性能，观察其动作时间和电流中断能力。
4.记录试验结果和相关数据。
4. 绝缘电阻试验绝缘电阻试验是评估设备绝缘性能的试验方法，用于检测设备绝缘材料的质量和绝缘性能。
具体步骤如下：1.将试验设备与绝缘测试仪连接，通过施加一定的电压和电流来测量绝缘电阻。
2.观察绝缘电阻的变化趋势，判断设备的绝缘性能。
3.根据试验标准，确定合格的绝缘电阻值范围。
4.记录试验结果和相关数据。
5. 温升试验温升试验是评估设备在正常运行时的温度升高情况，用于确认设备在正常工作条件下的散热性能。
高压电气设备试验方法
吸收电流ia：它是由缓慢极化而形成旳（自由离 子旳移动），也是时间旳函数，随时间旳增长而 缓慢降低，它和被试设备旳受潮情况有关。
总电流I是三种电流旳合成。
9
第一节 绝缘电阻、吸收比、极化指数旳测量
0.06微法 0.015微法 0.01微法
22
第二节 泄漏电流试验和直流耐压试验 2.分析判断： 电流随电压不成百分比明显增长时，应加以分析。 泄漏电流不随时间延长而增长。 查“规程”泄漏电流不超出允许值。 纵、横向比较。 应排除湿度、温度、污染等影响原因。 直流耐压试验旳判断： 被试物发生击穿。 被试物发生间隙性击穿。 耐压后旳绝缘电阻值比耐压前明显降低时。 泄漏电流比上次试验变化很大。
试验高压引线接地，检验试验装置旳过流脱扣保护。高压引 线接被试设备，开放微安表。
接入被试物，合上电源，从零升压。电压逐段上升在1/4， 1/2，3/4，全试验电压下停留1min，读出1min时泄漏电流值 。升压速度控制在1kV/秒。做直流耐压试验时在全电压下停 留要求旳时间后再读一次泄漏电流值，做好统计。
2.试验措施环节：
根据被试设备旳条件选择合适旳试验设备，非成套装置则根 据试验设备选择合适结线。
根据“规程”要求试验电压，计算1/4,1/2,3/4,全电压旳直流试 验电压时旳交流输入电压值。
进入现场按选择好接线图接线，（经第二人检验）调压器置 零位，微安表短接。
被试物放电，抺擦绝缘表面，测绝缘电阻。
17
第二节 泄漏电流试验和直流耐压试验
该试验结线是经典结线其特点：微安表处于高压侧，不受杂 散电流旳影响；微安表对地需要良好旳绝缘，试验中调整微 安表量程需使用绝缘棒，操作不以便。
高压电气试验操作规程（3篇）
高压电气试验操作规程一、试验前的准备工作1. 根据试验需要，准备好所需的试验仪器设备和试验材料。
2. 确定试验人员，明确各自的职责和任务，并做好试验人员的组织及培训工作。
3. 对试验设备和试验仪器进行检查和测试，确保其安全可靠，如有故障或异常现象应及时进行维修和处理。
4. 确认试验区域的安全条件，保证试验人员的人身安全。
5. 对试验材料和试验样品进行检查和准备，确保其符合试验要求和标准。
二、试验操作步骤1. 按照试验计划和试验要求，进行试验仪器的调试和设置工作，确保试验参数和要求的一致性。
2. 对试验设备和试验仪器进行安全检查，确认其工作状态良好，并进行试验地的测试和校准。
3. 确定试验电源的工作状态和参数，对试验电源进行试验前的保护和防护措施。
4. 对试验设备和试验仪器进行试验前的检查和验证，确保其运行正常和准确。
5. 制定试验操作方案和试验过程控制措施，确保试验在安全、稳定的环境下进行。
6. 进行试验前的准备工作，如试验样品的安装、试验仪器的调试和试验参数的设置。
7. 进行试验过程的监测和控制，及时发现和处理试验中的问题和风险。
8. 对试验过程中的数据进行记录和保存，确保试验数据的可追溯性和可信度。
9. 在试验结束后，对试验设备和试验仪器进行检查和维护，确保其正常工作状态。
10. 对试验结果进行分析和评估，制定相应的措施和方案，提出改进和优化意见。
三、试验安全措施1. 试验仪器和设备的选择应符合国家标准和规定，确保其安全可靠。
2. 在试验区域设置相应的安全警示标志和安全设施，指示人员进行试验操作时的安全注意事项。
3. 试验人员必须戴好防护用具，如绝缘手套、绝缘鞋、安全帽等，确保人身安全。
4. 对试验设备和试验仪器进行定期维护和检查，确保其正常工作状态。
5. 在进行试验前，对试验场地的安全条件进行检查和确认，排除潜在的安全隐患。
6. 在试验过程中，试验人员必须按照规定的操作程序进行操作，禁止擅自修改和调整试验参数。
高压电气设备绝缘试验技术及措施的分析
高压电气设备在长期运行过程中会出现一些安全隐患，所以在其运行一段时间后就要对其进行高压绝缘试验，并且及时检测绝缘电气的变化状况，从而确保高压电气设备运行安全。
基于此，以下就高压电气设备绝缘试验技术及其措施进行了探讨分析一、高压电气设备绝缘试验的主要类别高压电气设备绝缘试验主要包括：破坏性试验和非破坏性试验两类为主：其一是破坏性试验，又称耐压试验。
绝缘耐压试验是检定电气设备绝缘耐受电压能力的一种技术手段。
一般认为用可以耐受多高的试验电压来表示设备的整体绝缘能力。
绝缘耐压试验电压可表明设备能耐受的电压水平，但这并不等同于该设备所实际具有的绝缘强度。
这类试验主要是将高于高压电气设备的工作电压导入其中，以便于测试出绝缘设备的极限承受能力，这种破坏性试验对于绝缘设备的考验非常严格，稍不注意就会造成危害，在其运行过程中需要实验者在充分保护自身和设备的情况下进行，具有一定的损害性，其主要应用于交流耐压、直流耐压等实验中；其二、非破坏性试验，又称绝缘特性试验。
在非破坏性试验中，主要是利用不破坏绝缘的检测方法，或是通过对低电压下各类特质参数进行测量，以此来判断设备绝缘性能的缺陷。
这类实验与破坏性实验相比更加安全，破坏力度也相对较小，它主要应用于测试绝缘设备的各类性能，判断其内部设施有无缺陷。
二、常见的高压电气设备绝缘试验技术分析1.直流耐压试验技术分析。
通过对试验对象进行施加直流电压，并在对电压调整过程中测量电流通过设备的情况，同时计算绝缘电阻。
由于直流耐压试验过程中电压处于较高水平，能够及时发现绝缘局部缺陷。
在实际检测工作中，通常将其与泄漏电流试验同时进行应用。
直流耐压试验过程中所需要的试验设备较为轻便，不易对设备绝缘带来损坏，能够有效的发现设备存在的局部绝缘缺陷。
但相较于交流耐压试验，在对绝缘考验方面还有所欠缺。
2.交流耐压试验技术。
该试验技术要求非常严格，对于一些危险和集中的缺陷能够有效发现，是当前鉴定高压电气设备绝缘强度最直接有效的方法。
高压电气设备预防性试验安全技术措施
高压电气设备预防性试验安全技术措施高压电气设备预防性试验是指为确保设备的安全运行，预防事故的发生，在设备投入运行之前进行的一系列试验。
为了保证试验的安全进行，必须采取一系列的安全技术措施。
下面我将从试验前准备、试验过程中以及试验后的安全技术措施三个方面进行详细阐述。
试验前准备阶段的安全技术措施：1.制定详细的试验方案和操作规程，明确管控措施和作业要求，确保操作人员能够熟悉和掌握操作方法和规范要求。
2.检查试验设备和仪器的运行状态，确保其正常工作并具备安全保护措施。
3.做好试验场地的防护工作，确保试验场地周围的安全距离和临时隔离措施。
4.完善消防设备和器材，确保试验场地的消防安全。
5.为操作人员提供必要的个人防护装备，如绝缘手套、护目镜、耳塞等，确保其人身安全。
试验过程中的安全技术措施：1.试验过程中要严格遵守操作规程和试验方案，不得擅自更改试验参数和试验条件。
2.做好仪器和设备的运行监控，及时发现和处理设备的异常情况。
3.保持试验场地的整洁有序，确保没有杂物和障碍物阻碍工作人员的操作。
4.在试验过程中，严禁使用不合格、破损或老化的工具和设备。
5.在试验之前，要进行试验回路的绝缘试验，确保试验过程中的电气安全。
6.在试验过程中，必须确保操作人员具备一定的技术和操作经验，以及足够的安全意识。
7.如果试验过程中发生事故或意外情况，应立即停止试验，并采取相应的急救措施。
试验后的安全技术措施：1.在试验结束后，及时清理试验场地，确保设备的正常运转和周围环境的安全。
2.收集、整理试验数据，并做好归档和备份工作，以备后续分析和参考。
3.存储试验设备和仪器，确保其安全可靠，防止损坏和丢失。
4.对试验过程中发现的问题和异常情况，及时进行整改和修复，以确保设备的可靠性和安全性。
总结起来，高压电气设备预防性试验安全技术措施的重点是在试验前准备、试验过程中和试验后的安全技术措施上进行落实。
通过制定规范的操作规程和安全方案，对设备和场地进行检查和维护，提供合适的个人防护装备，严格按照规定程序进行试验操作，以及对试验过程中的异常情况进行及时处理，可以有效地保障高压电气设备预防性试验的安全进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
验的要求。
（2）在试验时可以同时测量泄漏电流。 （3）直流耐压试验比之交流耐压试验更能发现电机端部 的绝缘缺陷。 （4）在直流高压下，局部放电较弱。
冲击高电压试验
多级冲击电压发生器原理接线图
冲击高电压的测量
目前最常用的测量冲击电压的方法有： ①分压器-示波器； ②测量球隙； ③分压器-峰值电压表。 球隙和峰值电压表只能测量电压峰值，示波器则能记录波 序，即不仅指示峰值而且能显示电压随时间的变化过程。
对于某些大型被试品，用测“吸收比”的方法来替 代
t 15 s
t 60 s
I15
I 60 原理：令 和 比值。
和
瞬间的两个电流值的
R60 I15 K1 R15 I 60
（4－12）
R60
K1 已经接近于稳态绝缘电阻值 ， 恒大于1,越 大表示吸收现象越显著，绝缘性能越好。
R
吸收比是同一试品在两个不同时刻的绝缘电阻 的比值，所以排除了绝缘结构和体积尺寸的影 响。
绝缘预防性试验的目
绝缘故障大多因内部存在缺陷而引起，有些绝缘缺陷是 在设备制造过程中产生和潜存下来的，还有一些绝缘缺陷则 是在设备运行过程中由外界影响因素的作用下逐渐发展和形 成的。当绝缘内部出现缺陷后，就会在它们的电气特性上反 映出来。我们就可以通过测量这些特性的变化来发现潜在的 缺陷，然后采取措施消除隐患。我们通过测量电气特性的变 化来发现隐藏着的缺陷。 由于缺陷种类很多、影响各异，所以绝缘预防性试验的 项目也就多种多样。每个项目所反映的绝缘状态和缺陷性质 亦各不相同，故同一设备往往要接受多项试验，才能作出比 较准确的判断和结论。
工频高电压试验
工频高电压的产生与测量
通常采用高压试验变压器或其串级装置来产生。 对电缆、电容器等电容量较大的被试品，可采用串联谐 振回路来获得试验用的工频高电压。
• • • •
测量球隙 峰值电压表 静电电压表 分压器
工频高压试验的基本接线图
工频高压试验的基木接线图
工频耐压试验的实施方法 工频耐压试验的实施方法如下：按规定的升压速 度提升作用在被测试品TO上的电压，直到等于所需的 试验电压 U为止，这时开始计算时间。为了让有缺陷 的试品绝缘来得及发展局部放电或完全击穿，达到 U 后还要保持一段时间，一般取一分钟就够了。如果在 此期间没有发现绝缘击穿或局部损伤（可通过声响、 分解出气体、冒烟、电压表指针剧烈摆动、电流表指 示急剧增大等异常现象作出判断）的情况，即可认为 该试品的工频耐压试验合格通过。
极化指数
R10 min K2 R1 min
某些集中性缺陷虽已相当严重，以致在耐压试验时 被击穿，但在此前测得的绝缘电阻、吸收比或极化 指数却并不低，因为缺陷未贯穿绝缘。可见仅凭上 述试验结果判断绝缘状态是不够的。
泄漏电流的测量
实际反映绝缘电阻值，但有一些特点：
加在试品上的直流电压比兆欧表的工作电压高得多。
牵引供电设备试验
牵引变压器
牵引变电所的变压器有：牵引变压器、电力变压器和所用变压器，它 们是牵引变电所最主要的电力设备，对这些变压器需进行预防性试验，以 保证牵引变电所安全运行。牵引变压器预防性试验项目主要有： (1) 测量绕组绝缘电阻和吸收比或极化指数； (2) 测量绕组泄漏电流： (3) 测量绕组介质损耗因数tanδ； (4) 交流耐压试验； (5) 测量电容型套管的介质损耗因数tanδ和电容值； (6) 测量轭铁和穿芯螺栓的绝缘电阻，测量铁芯对地、铁芯对轭铁粱、 穿芯螺栓对铁芯的绝缘电阻； (7) 测量绕组直流电阻； (8) 检查绕组分接位的电压比； (9) 检查三相变压器的联结组别或单相变压器的极性； (10) 测量空载电流和空载损耗； (11) 绝缘油介电强度试验及油中溶解气体色谱分析； (12) 有载分接开关的动作特性试验。
tanδ能反映绝缘的整体性缺陷(例如全面老化) 和小电容试品中的严重局部性缺陷。由于tanδ随电 压而变化的曲线，可判断绝缘是否受潮、含有气泡 及老化的程度。但是，测量tanδ不能灵敏地反映大 容量发电机、变压器和电力电缆(它们的电容量都 很大)绝缘中的局部性缺陷，这时应尽可能将这些
设备分解成几个部分，然后分别测量它们的tanδ。
度及其发展情况。
（1）看特征气体的组分和主次 （2）看特征气体的含量
（3）看特征气体含量随时间的增长率
绝缘油的高效液相色谱分析
高效液相色谱法是以液体作为流动相的一种色谱分析 法，它的基本概念及理论基础与气相色谱是一致的，但又 有不同之处。与气相色谱相比较，高效液相色谱同样具有 高灵敏、高效能和高速度的特点，但它的应用范围更加广
局部放电的测量
绝缘内部气隙局部放电的等值电路 局部放电时电压电流变化曲线
表征局部放电的参量
视在放电量
放电重复率
放电能量 平均放电电流 放电的均方率 放电功率 局部放电起始电压 局部放电熄灭电压
局部放电检测方法
电 检 测 法
声 测 法
光 测 法
化 学 检 测 法
其 他 检 测 法
当电器中存在局部过热、电弧放电或某些内部故障 时绝缘油或固体绝缘材料会发生裂解，就会产生较大量 的各种烃类气体和H2、CO、CO2 等气体，因而把这类气 体称为故障特征气体。
不同的绝缘物质，不同性质的故障，分解产生的气体
成分是不同的。因此，分析油中溶解气体的成分、含量 及其随时间而增长的规律，就可以鉴别故障的性质、程
为了检验电气设备的绝缘强度，在出厂时、安装调试时或大修
后需要进行各种高电压试验。在高压试验室用工频交流高压、 直流高压、雷电冲击高压、操作冲击高压等模拟电气设备的绝 缘在运行中受到的工作电压，从而实现对电气设备绝缘进行耐 压试验以考验各种绝缘耐受这些高电压作用的能力。
具有破坏性试验的性质。 一般放在非破坏性试验项目合格通过之后 要的损失。 进行，以避免或减少不必
西林电桥测量法的基本原理
4-6 西林电桥原理接线图
图中Cx，Rx为被测试样的等效并联电容与电阻， R 、R4表示电阻比例臂，Cn为平衡试样电容Cx的标准，
3
C 为平衡损耗角正切的可变电容。
4
介质损耗角正切测量的影响因素
外界电磁场的干扰影响
温度的影响
试验电压的影响
试品电容量的影响
试品表面泄漏的影响
常见试验项目：测量绝缘电阻，吸收比，泄漏电 流，介质损耗角正切，局部放电，电压分布等。
绝缘电阻测试仪
▼
▲
TE571（数字式局部放电测试仪）
绝缘电阻、吸收比与泄漏电流的测量
绝缘电阻 在绝缘上施加一直流电压U时，此电压 与出现的电流i的比值。 吸收比 在电流衰减过程中的两个瞬间t=15s和 t=60s时的两个电流值I15和I60或两个相应的绝缘电 阻值R60和R15的比值。 泄漏电流 在没有故障和不另行施加电压的情况下， 电器中相互绝缘的金属部件之间，或带电部件与 接地部件之间，通过周围介质或绝缘表面所形成 的电流。
高压电气设备试验技术所涉及的试验可分为两大类：
高电压试验 绝缘的预防性试验 根据是否需要停电测试，电气设备试验可以分为： 离线试验 在线检测
离线试验主要指的是目前常规的预防性试验，而随着电
气绝缘可靠性要求的提高和状态维修体制的实施，高压电气 设备绝缘在线检测技术的发展必将成为一种趋势。
电气设备绝缘预防性试验
直流高电压试验
直流高电压的产生
1.半波整流回路 2.倍压整流回路
3.串级直流发生器
直流高电压的测量
1. 高压高组法 2. 旋转电位计 3. 静电电压表 4. 标准棒一棒间隙 5. 标准球间隙 6. 纹波电压的测量
绝缘的直流耐压试验
直流高压能反映设备受潮、劣化和局部缺陷等多方
面的问题。它和交流耐压试验相比主要有以下一些特点：
电气强度试验
电气强度试验是变压器油的一项常规试验。 它是用来阐明变压器油被水分和其他悬浮物质物 理污染的程度。 电气强度试验方法是：将变压器油倒入专门 设备油杯中，以一定速率上升的交流电压加在油 杯上，直至变压器油击穿，变压器油击穿时的电 压，即为此次变压器油的击穿电压。
油中溶解气体的气相色谱分析
一般以 K1 1.3 作为设备绝缘状态良好的标准亦 不尽合适，有些变压器的 K 1虽大于1.3，但 R值 却很低；有些 K1 1.3 ，但 R 值却很高。 所以应将 R值和 K 1 值结合起来考虑，方能作出 比较准确的判断。
大容量电气设备中，吸收现象延续很长时间，吸收 比不能很好地反映绝缘的真实状态，用极化指数再 进行判断。
故能发现兆欧表所不能发现的缺陷。 施加在试品上的直流电压是逐渐增大的，这样就可以 在升压过程中监视泄漏电流的增长动向。 在电压升到规定的试验电压值后，要保持1min再读出 最后的泄漏电流值。当绝缘良好时，泄漏电流应保持 稳定，且其值很小。
发电机的泄漏电流变化曲线
泄漏电流试验接线图
介质损耗角正切的测量
绝缘的冲击耐压试验方法
电气设备内绝缘的雷电冲击耐压试验采用三次冲击法， 即对被测试品施加三次正极性和三次负极性雷电冲击试验电压 （1.2/50us）对变压器和电抗器类设备的内绝缘，还要再进行 雷电冲击截波（1.2/2～5us）耐压试验，它对绕组绝缘（特别 是其纵绝缘）的考验往往比雷电冲击全波试验更加严格。 电力系统外绝缘的冲击高压试验通常可采用15次冲击法， 即对被测试品施加正、负极性冲击全波试验电压各16次，相邻 两次冲击的时间间隔应不小于1min。在每组15次冲击的试验中， 如果击穿或闪络的闪数不超过2次，即可认为该外绝缘试验合 格。内、外绝缘的操作冲击高压试验的方法与雷电冲击全波试 验完全相同。
泛。
糠醛化合物是纤维性绝缘材料绝缘裂化的特有产物， 其来源具有唯一性，其浓度高低代表了变压器老化的最佳 指标。变压器在投运初期，因不会涉及到绝缘油的处理问 题，可以通过测量油中糠醛含量值作为判断变压器绝缘状
