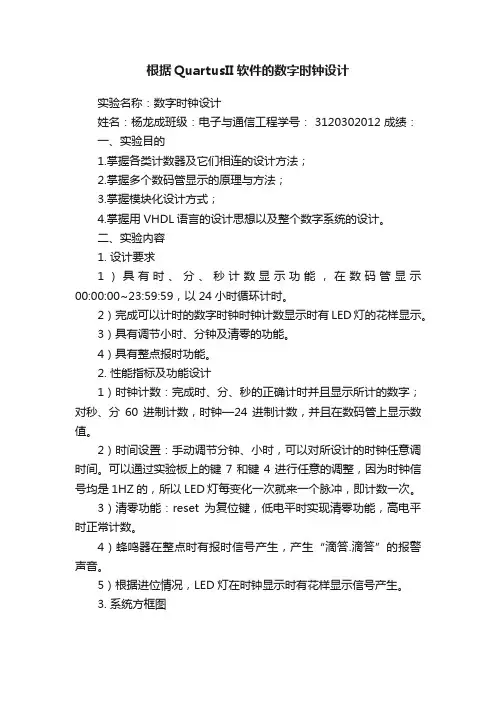

根据QuartusII软件的数字时钟设计
根据QuartusII软件的数字时钟设计实验名称：数字时钟设计姓名：杨龙成班级：电子与通信工程学号： 3120302012 成绩：一、实验目的1.掌握各类计数器及它们相连的设计方法；2.掌握多个数码管显示的原理与方法；3.掌握模块化设计方式；4.掌握用VHDL语言的设计思想以及整个数字系统的设计。
二、实验内容1. 设计要求1）具有时、分、秒计数显示功能，在数码管显示00:00:00~23:59:59，以24小时循环计时。
2）完成可以计时的数字时钟时钟计数显示时有LED灯的花样显示。
3）具有调节小时、分钟及清零的功能。
4）具有整点报时功能。
2. 性能指标及功能设计1）时钟计数：完成时、分、秒的正确计时并且显示所计的数字；对秒、分60进制计数，时钟—24进制计数，并且在数码管上显示数值。
2）时间设置：手动调节分钟、小时，可以对所设计的时钟任意调时间。
可以通过实验板上的键7和键4进行任意的调整，因为时钟信号均是1HZ的，所以LED灯每变化一次就来一个脉冲，即计数一次。
3）清零功能：reset为复位键，低电平时实现清零功能，高电平时正常计数。
4）蜂鸣器在整点时有报时信号产生，产生“滴答.滴答”的报警声音。
5）根据进位情况，LED灯在时钟显示时有花样显示信号产生。
3. 系统方框图三、设计原理和过程3.1 硬件设计本设计使用VHDL硬件开发板，可编程逻辑器件EMP1270T144C5系列。
设计过程中用到的外围电路的设计有电源部分，可编程器件EMP1270T144C5，CPLD –JTAG接口，晶振和蜂鸣器，LED数码管显示，DIP开关与按键输入(具体电路见附录)3.2 软件设计3.2..1 程序包my_pkg的设计说明为了简化程序设计增加可读性，系统采用模块化的设计方法，重复使用的组件以元件（component）的形式存在，以便相关块的调用。
下面列出my_pkg组件包的代码。
library ieee;use ieee.std_logic_1164.all;package my_pkg iscomponent div40M------------------------------------------------------------------元器件1 Port( clk: in std_logic;f1hz : out std_logic);end component;component count60-----------------------------------------------------------------元器件2 Port(clr,clk:in std_logic;one :buffer std_logic_vector(3 downto 0);ten :buffer std_logic_vector(3 downto 0);full:out std_logic;dout:buffer std_logic_vector(7 downto 0));end component;component count24-----------------------------------------------------------------元器件3 Port(clr,clk:in std_logic;one :buffer std_logic_vector(3 downto 0);ten :buffer std_logic_vector(3 downto 0);full:out std_logic);end component;component scan6----------------------------------------------------------------元器件4 port (clr,clk : in STD_LOGIC;h_ten,h_one,m_ten,m_one,s_ten,s_one: in STD_LOGIC_vector(3 downto 0);cs: out STD_LOGIC_vector(5 downto 0);mux_out: out STD_LOGIC_vector(3 downto 0));end component;component bin2led---------------------------------------------------------------元器件5 port (bin : in std_logic_vector (3 downto 0);led : out std_logic_vector (7 downto 0) );end component;component sh1k ----------------------------------------------------------------------元器件6 Port( clk: in std_logic;--from system clock(40MHz)f1hz : out std_logic);-- 1Hz output signalend component;component alarm_set------------------------------------------------------------------元器件7 Port(rst,hz1: in std_logic;--system clock 1Hzalarm,ok: in std_logic;--keep pushing to declare alarm setsec_tune: in std_logic;sec_one,sec_ten:out std_logic_vector(3 downto 0));end component;end my_pkg;3.2.2 count60组件由此提供分（秒）计数值，当分计数器计数到59再来一个脉冲信号秒计数器清零从新开始计数，而进位则作为小时计数器的计数脉冲，使小时计数器计数加1，同时分计数器在分设置时钟信号的响应下设置分计数器的数值。
EDA设计II实验报告——多功能数字钟
『EDA设计II』课程实验报告姓名学号学院指导教师时间 2011年 05月多功能数字钟摘要：本实验利用Quartus II软件设计多功能数字钟并下载到Smart SOPC实验系统，实现校分、校时、清零、保持和整点报时等多种基本功能，以及闹钟等附加功能。
本实验首先通过Quartus II 软件对各模块进行原理图设计，并进行仿真调试，最后下载至实验平台验证其功能。
关键词：多功能数字钟Quartus II软件仿真封装校分校时清零保持整点报时闹钟Abstract：The experiment is to design a multi-purpose digital clock by Quartus II and then download to the test system of Smart SOPC. It can realize many functions such as minute adjusting, hour adjusting, resetting, keeping and reporting time on integral hour. Apart from this, it can also be used as a alarm clock. First of all, we design the schematic diagram of every part. In addition, we simulate through Quartus II. At last, we download it to the tests platform and test the function.Key words：multi-purpose digital clock Quartus II simulate seal minute- adjusting hour adjusting resetting keeping reporting time on integral hour alarm clock目录一设计要求说明 (3)1 实验目的 (3)2 实验要求 (3)二方案论证 (4)1 总体电路图 (5)2 基本计时电路工作原理 (5)3 附加闹钟电路工作原理 (5)4 多功能数字钟原理框图 (6)三基本计时电路各子模块工作原理 (6)1 脉冲发生电路 (6)2 计时电路 (10)3 校时、校分、保持、清零电路 (14)4 动态译码显示电路 (16)5 报时电路 (18)6 消颤开关组电路 (19)7 基本计时电路综合 (21)四闹钟电路子模块工作原理 (24)1 闹钟消颤开关与闹钟校时校分清零电路 (24)2 闹钟与计时校时分复用电路 (27)3 比较电路 (28)4 2选1 显示复用电路 (28)5 闹钟与整点报时复用电路 (29)五程序下载 (30)六实验总结与感想 (30)1 实验中出现的问题总结 (30)2 实验感想 (31)一、设计要求说明1、实验目的1）掌握较为复杂逻辑电路的设计方法。
数字钟设计
多功能数字钟摘要本实验是利用QuartusII软件设计一个数字钟，进行实验设计和仿真调试，以实现计时，校时，校分，清零，保持和整点报时等多种基本功能，并下载到SmartSOPC实验系统中进行调试和验证。
此外还添加了一个固定闹钟（早上七点半，响八秒）和秒表等附加功能，使得设计的数字钟的功能更加完善。
关键字：QuartusII 数字钟功能仿真AbstractThis experiment is to design a digital clock which is based on Quartus software and in which many basic functions like time-counting,hour-correcting,minute-correcting,reset,time-hol ding and belling on the hour. And then validated the design on the experimental board.In addition,additional functions likedisplaying and reseting the week,setting alarm ,stopwatch,and belling with music make this digital clock a perfect one.Keywords: QuartusII digital-clock functionsimulate目录1.设计要求 (3)2.工作原理 (4)3.各模块说明 (5)1)分频部分 (5)2)计时部分 (8)3)动态显示部分 (10)4)校分与校时部分 (11)5)清零部分 (12)6)保持部分 (12)7)整点报时部分 (12)8)附加功能 (13)固定闹钟部分 (13)秒表部分 (13)9）总图 (15)4.实验中出现问题及解决办法 (17)5.实验总结 (18)6.参考文献 (19)一、设计要求1.设计一个数字时钟可以完成00:00:00到23:59:59的计时功能，并在控制电路的作用下具有保持、清零、快速校时、快速校分、整点报时等基本功能。
数电设计_数字钟(基于QUARTUS).
大连理工大学本科实验报告题目：数电课设——多功能数字钟课程名称：数字电路课程设计学院（系）：专业：电子与通信工程班级：学生姓名： *************** 学号：完成日期：成绩：2010 年 12 月 17 日题目：多功能数字时钟一．设计要求1 具有‘时’、‘分’、‘秒’的十进制数字显示（小时从00～23）2 具有手动校时校分功能3 具有整点报时功能，从59分50秒起，每隔2秒钟提示一次4 具有秒表显示、计时功能（精确至百分之一秒），可一键清零5 具有手动定时，及闹钟功能，LED 灯持续提醒一分钟6 具有倒计时功能，可手动设定倒计时范围，倒计时停止时有灯光提示，可一键清零二．设计分析及系统方案设计1. 数字钟的基本功能部分，包括时、分、秒的显示，手动调时，以及整点报时部分。
基本模块是由振荡器、分频器、计数器、译码器、显示器等几部分组成。
利用DE2硬件中提供的50MHZ 晶振，经过分频得到周期为1s 的时钟脉冲。
将该信号送入计数器进行计算，并把累加结果以“时”“分”“秒”的形式通过译码器由数码管显示出来。
进入手动调时功能时，通过按键改变控制计数器的时钟周期，使用0.5s 的时钟脉冲进行调时计数（KEY1调秒，LOAD2调分，LOAD3调时），并通过译码器由七位数码管显示。
从59分50秒开始，数字钟进入整点报时功能。
每隔两秒提示一次。
（本设计中以两个LED 灯代替蜂鸣器，进行报时）2. 多功能数字钟的秒表功能部分，计时范围从00分00.00秒至59分59.99秒。
可由输入信号（RST1）异步清零，并由按键（EN1）控制计时开始与停止。
将DE2硬件中的50MHZ 晶振经过分频获得周期为0.01秒的时钟脉冲，将信号送入计数器进行计算，并把累计结果通过译码器由七位数码管显示。
3. 多功能数字钟的闹钟功能部分，通过按键（KEY1，KEY2，KEY3）设定闹钟时间，当时钟进入闹钟设定的时间（判断时钟的时信号qq6,qq5与分信号qq4，qq3分别与闹钟设定的时信号r6,r5与分信号r4,43是否相等），则以LED 灯连续提示一分钟。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EDA设计使用Quartus II进行多功能数字钟设计院系：机械工程专业：车辆工程姓名：张小辉学号：指导老师：蒋立平、花汉兵时间： 2016年5月25日摘要本实验是电类综合实验课程作业，需要使用到QuartusⅡ软件，（Quartus II 是Altera公司的综合性PLD/FPGA开发软件，原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware 支持Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程）。
本实验需要完成一个数字钟的设计，进行试验设计和仿真调试，实验目标是实现计时、校时、校分、清零、保持和整点报时等多种基本功能，并下载到SmartSOPC实验系统中进行调试和验证。
关键字：电类综合实验 QuartusⅡ数字钟设计仿真AbstractThis experiment is electric comprehensive experimental course work and need to use the Quartus II software, Quartus II is Altera integrated PLD / FPGA development software, schematic and VHDL, Verilog HDL and AHDL (Altera hardware description language support) etc. a variety of design input form, embedded in its own synthesizer and simulator can complete hardware configuration complete PLD design process from design entry to). The need to complete the design of a digital clock, and debug the design of experiment and simulation, the experimental goal is to achieve timing, school, reset, keep and the whole point timekeeping and other basic functions, and then download to the smartsopc experimental system debugging and validation.Key words: Electric power integrated experiment Quartus IIDigital clock design Simulation目录EDA设计..................................................... 错误!未定义书签。
摘要..................................................... 错误!未定义书签。
目录..................................................... 错误!未定义书签。
一、设计要求[1] (5)二、工作原理[2] (6)三、各模块说明[3] (7)1、分频模块 (7)2、计时模块 (9)3、动态显示模块[3] (11)4、校分与校时模块 (11)5、清零模块 (13)6、保持模块 (13)7、报时模块 (13)四、总电路的形成 (15)五、调试、编程下载 (16)六、试验中出现的问题及解决办法 (17)七、实验收获与感受 (18)八、参考文献 (19)一、设计要求[1]1.设计一个数字计时器，可以完成00:00:00到23:59:59的计时功能，并在控制电路的作用下具有保持、清零、快速校时、快速校分、整点报时等基本功能。
2.具体要求如下：1)能进行正常的时、分、秒计时功能，最大计时显示23小时59分59秒。
2)分别由六个数码管显示时分秒的计时。
3)K1是系统的使能开关，K1=0正常工作，K1=1时钟保持不变。
4)K2是系统的清零开关，K2=0正常工作，K2=1时钟的分、秒全清零。
5)在数字钟正常工作时可以对数字钟进行快速校时和校分。
K3是系统的校分开关，K3=0正常工作K3=1时可以快速校分；K4是系统的校时开关，K4=0正常工作，K4=1时可以快速校时。
3.设计想要实现的部分提高要求由于我没有本实验所需相关基础，我只选择了时钟具有整点报时功能这一提高功能，当时钟计到59分53秒时开始报时，在59分53秒, 59分55秒,59分57秒时报时频率为512Hz,59分59秒时报时频率为1KHz。
4. 仿真与验证用QuartusⅡ软件对设计电路进行功能仿真，并下载到实验板上对其功能进行验证。
二、工作原理[2]数字计时器是由计时电路、译码显示电路、脉冲发生电路和控制电路等几部分组成的，控制电路按要求可由校分、校时电路、清零电路和保持电路组成。
其中，脉冲发生电路将试验箱提供的48Mhz的频率分成电路所需要的频率；计时电路与动态显示电路相连，将时间显示在七段数码管上，并且驱动蜂鸣器整点报时；校时校分电路对时、分、提供快速校时；清零电路作用时，系统的分秒时同时归零；保持电路作用时，系统停止计时并保持时间不变。
三、各模块说明[3]1、分频模块实验箱只提供了48MHZ频率的晶振，需要使用分频模块以得到我们所需的频率的脉冲。
实验中需要1HZ作为时秒、分、时的时钟信号，2HZ作为校分、校时的时钟信号，512HZ、1000HZ作为报时蜂鸣所需频率信号等。
注：FP为“分频”缩写标注（1）二分频2分频电路图波形图如下：（2）三分频3分频电路图波形图如下：（3）十分频10分频电路图波形图如下：(4)二十四分频24分频电路图(5)一千分频1000分频电路图(6)分频器总体电路分频总电路其中，24FP可由一个3FP和三个2FP级联而成，1000FP可由三个10FP级联而成。
2、计时模块计时电路包括秒，分，时，三个模块，顺次进位。
其中秒和分的模块都是一个模六十计数器，时模块是一个模24计数器，设计时采用的是同步计数器，它们所接的时钟信号均为1Hz。
（1）秒计时模块秒计时电路图当秒计时满59秒时由四与非门输出一个低电平将秒个位及秒十位置零，同时变换此低电平为高作为进位信号传递给分个位。
波形图如下：（2）分计时模块分计时电路图波形图与秒计时模块的相类似。
（3）时计时模块时计时模块时计时模块与秒，分模块类似，但是进位为24进位，故进位信号要设计在23时置零进位，并且要等到秒与分信号都计到59时它才能进位清零，故清零信号的输入还要添加秒和分计时模块的输出。
3、动态显示模块[3]此模块是用于数码管的动态显示，在本实验中一共需要6个数码管参与显示（秒2位，分2位，时2位，），所以计数器74161设计为模7的循环，其输出既作为4片74151的控制端，又作为3－8译码器74138的控制端。
因为只有一片BCD译码器7447，所以当计数器到某一个数值时，四片74151同时选取对应位的一个输入组成计时器某一位的BCD编码接入显示译码器7447，与此同时根据计数器的数值，74138译码器也从六个显示管的使能端选择对应位有效，从而在实验箱上显现一个有效数据。
由于扫描的频率为极高的几千赫兹,因为人眼视觉停留的原因，会感觉七个数码管同时显示。
原理图如下：show_code4、校分与校时模块（1）校分模块调分模块电路当K3为0时，校分模块输出1Hz的脉冲供给分计时模块正常计数；当K3为1时，校分模块输出2Hz的脉冲供给分计时模块校分。
由于校分的时候无论秒计时模块是否计到59，都能进行校分，故秒计时模块的输出要与开关K3相或才能供给校分模块的使能端。
（2）校时模块调时模块电路当K4为0时，校时模块输出1Hz的脉冲供给时计时模块正常计数；当K4为1时，校时模块输出2Hz的脉冲供给时计时模块校分。
由于校时的时候无论秒和分计时模块是否都计到59，都能进行校时，所以秒计时模块的输出要与开关K4相或才能供给校分模块的使能端。
5、清零模块通过增加一个开关K2来控制计时电路，开关通过非门直接接在每个74160的清零端，当开关断开时，计时器正常工作，当开关闭合时，计时器清零。
K2=0，RD=1；K2=1，RD=0。
6、保持模块通过开关K1控制秒的使能信号，当秒停止计时，计时器就保持住了。
K1=0，ENT=1；K1=1，ENT=0。
7、报时模块当电路计时到59分53，55分55秒、55分57秒时，总共发出一声较低的蜂鸣声；当计时到59分59秒时，发出一声较高的蜂鸣声。
原理图如下：报时模块电路四、总电路的形成（1）计时器电路计时器总电路该计时器电路中，将秒、分、时电路，包含进去了，同时又把校分、校时、保持、清零电路一起连入，形成完整的计时器基本电路。
(2)总电路五、调试、编程下载利用“Processing-start complication”命令菜单进行全编译，编译通过后，再对进行管脚分配，选择“Assignments—Pins”命令菜单，在打开的对话框中的“Location”栏中选择相应的管脚一一对应。
最后将程序下载到SmartSOPC实验系统中运行，通过面板观察结果是否正确。
六、试验中出现的问题及解决办法我个人是机械专业，之前从未接触过相关课程知识，导致这次实验中出现遇到了很多问题，主要原因有的是本身知识储备不足、思考问题不全面，导致调试时漏洞百出，还有就是设计方法的问题以及作图时不够细致。
以下是设计中出现的一些问题及解决方法：(1)分频模块在设计分频模块的时候，由于没有考虑整体功能实现需要多个不同频率的输出，而只把1HZ作为我们的目标，导致后来用到时又返回去增加输出，导致模块的变动，也给整个工程带来了麻烦。
(2)译码显示问题在检验计时输出时，发现分的个位显示乱码，和同学讨论后才知道原来是输出的四位二进制位的顺序倒了，该软件中数组表示时一般高位在前，即应该是MH[3..0]的形式。
七、实验收获与感受使用QuartusⅡ软件设计多不少困难，但是由于老师的指导和助教们的细心帮助下，成功完成EDA实验课的任务。
在此次的数字钟设计过程中，更进一步地熟悉了数字钟的工作原理和其设计方法，在实验过程中，我和同学们尝试着使用了不同的计时器，虽然跟实验室用得芯片不一样，但原理一样，我也得出结论：同一个功能可以用不同的方案解决。
在设计的过程中我们应该试图用最少的成本来实现，努力找出综合了简单、经济、实用三位一体的电路。
