第三章砌筑工程
第三章砌筑工程
无屋架 (山墙承重)
坡 屋
有屋架
面
(屋架支承)
出檐宽度≥ 600ｍｍ
平屋面
有檐口 天棚
无檐口 天棚
.
屋面板底
屋架下弦底 面＋200ｍｍ
屋架下弦底 面＋300ｍｍ
实砌高度
钢筋砼 板底
内墙墙身高度
其下界起点：底层墙体与基础的分界线， 二层及二层以上楼板面为起点
① 有框架梁时算至梁底面； ② 有钢筋混凝土楼板隔层者算至板底； ③ 无屋架者，算至天棚底另加100mm； ④ 位于屋架下弦者，其高度算至屋架底。
.
空斗墙示. 意图
9） 多孔砖墙、空心砖墙 按设计图示尺寸以体积m3计算，不扣除其孔、空心部分 的体积。砖墙工程量=墙厚度×墙长度×墙高度
.
10）砌块砌体
加气砼墙、硅酸盐砌块墙、水泥煤渣空心墙等，按设计图 示尺寸以体积m3计算，按设计规定需要镶嵌砖砌体部分， 已包含在定额内，不以m3计算
.
1)基础与墙身的划分界限
使用同一种材料： • 设计室内地面为界，以下为基础，以上为墙（柱）身
• 有地下室者，以地下室室内设计地面为界
设 计 室 外 地 坪
设 计 室 内 地 面
设 计 室 外 地 坪
地 下 室 设 计 室 内 地 面
.
使用不同材料 ：
• 材料分界线距室内地面≤±300mm：材料为界 • 材料分界线距室内地面＞±300mm：室内地坪为界
4 、框架外表面的镶贴砖部分，应单独按A.3.2中相关 零星项目编码列项。
5 、附墙烟囱、通风道、垃圾道，应按设计图示尺寸 以体积（扣除孔洞所占体积）计算，并入所依附的墙 体体积内。当设计规定孔洞内需抹灰时，应按B.2中相 关项目编码列项。
第三章-砌体工程
第三章砌体工程
一、名词解释：
1、“三一”砌砖法——三一砌筑法是砌筑工程作业中最常使用的一种方法。
它是指一块砖、一铲灰、一挤揉（简称“三一”），并随手将挤出的砂浆刮去的砌筑办法。
2、砌筑留槎——砌筑留槎是指在墙体砌筑时，分段砌墙所出现的借口
二、问答题：
1、试述砖砌体工程的施工工艺？
答：砌筑砖墙通常有抄平、放线、摆砖样、立皮数杆、立头角和勾缝等工序。
2、试述砖砌体工程的质量要求？
答：砌筑质量应做到：横平竖直、砂浆饱满、组砌得当、接槎可靠。
3、砖砌体工程的留槎方式有哪些？
答：直槎、斜槎、马牙槎。
直槎又分为阴槎和阳槎。
按规定，留直槎时必须留阳槎，不能留阴槎。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
砌筑施工
墙(柱) 厚
(mm)
风载 （KN / m2） 0.30
(约7级风)
风载 （KN / m2） 0.50 0.30
(约7级风 )Βιβλιοθήκη 0.40(约8级风)
0.40
(约8级风)
0.50
(约9级风)
(约9级风)
190 240 370 490
--2.8 5.2 8.6
--2.1 3.9 6.5
--1.4 2.6 4.3
土木工程施工
1.3 砌 块
主要有砼空心砌块、加气砼砌块和粉煤灰砌块。
砼空心砌块为竖向方孔，规格为390×190×190mm。
强度等级分为MU20、MU15、MU10、MU7.5、MU5 五个强 度等级。
砼小型空心砌块
CKK承重抗裂 砼空心砌块
陶粒砼小型空心砌块
土木工程施工
加气砼砌块的规格较多，一般
1.4 2.2 4.2 7.0
1.1 1.7 3.2 5.2
0.7 1.1 2.1 3.5
620
14.0
10.5
7.0
11.4
8.6
5.7
土木工程施工
⑹ 240mm厚承重墙的每层 墙的最上一皮砖、砖砌台阶的上 水平面及挑出层，应整砖丁砌；
⑺ 搁置预制梁板的砌体顶
面应找平，安装时应再座浆；
⑻ 多孔砖的孔洞应垂直于 受压面砌筑； 墙顶的整砖丁砌
⑵ 砖砌体的转角处和纵横墙交 接处应同时砌筑，严禁无可靠措施 的内外墙分砌施工，对不能同时砌 筑而又必须留置的临时间断处应砌 成斜槎，斜槎水平投影长度不小于 高度的2/3。
斜槎的留设
土木工程施工
⑶ 非抗震设防及抗震设防烈度为6、 直 槎 7度地区的临时间断处，当不能留斜槎 的 时，除转角处外，可留直槎，但直槎必 留 设 须做成凸槎，并加设拉结钢筋。 拉结钢筋沿墙高每500mm留设一 道，数量为每120mm墙厚放置1φ6拉结 钢筋（120mm厚墙放置2φ6）；埋入长 度从留槎处算起，每边均不应小于 500mm，抗震设防烈度6、7 度的地区， 不应小于1000mm；末端应有900弯钩。
建筑施工-砌筑工程
520.281/8砖/23 砌体的质量要求与通病防治
3
第三章 砌筑工程
5.1 脚手架工程
▪ 脚手架是砌筑过程中堆放材料和工人进行操作的
临时设施。
▪ 按其搭设位置分为外脚手架和里脚手架两大类； ▪ 按其所用材料分为木脚手架、竹脚手架和金属脚
手架；
2021/8/23
4
第三章 砌筑工程
5.1 脚手架工程
▪ 钢管扣件脚手架的基本形式有双排式和单排式两
种，其构造如图5.1所示。
2021/8/23
9
第三章 砌筑工程
图5-1 多立杆式脚手架
a)立面； b)侧面（双排）； c)侧面（单排）
1—立杆； 2—大横杆； 3—小横杆；
4—脚手板；5—
栏杆； 260—21/抛8/2撑3 ；
7—斜撑（剪刀撑）；8—墙体
❖ 直角扣件用于垂直交叉杆件间连接
2021/8/23
17
第三章 砌筑工程
2021/8/23
18
图5-2 扣件
第三章 砌筑工程
2021/8/23
19
第三章 砌筑工程
2021/8/23
20
第三章 砌筑工程
2021/8/23
21
第三章 砌筑工程
脚手板
脚手板一般用厚2mm的钢板压制而成，长度2～4m， 宽度250mm，表面应有防滑措施。也可采用厚度不小于50 mm的杉木板或松木板，长度3～6m，宽度200～250mm； 或者采用竹脚手板，有竹笆板和竹片板两种形式。脚手板 的材质应符合规定，且脚手板不得有超过允许的变形和缺 陷。
图3-4 扣件式钢管脚手架底座
2021/8/23 a)内插式底座； b)外套式底座
15

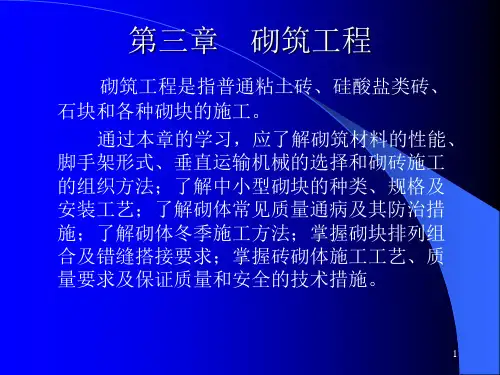

砌筑工程实用培训教材
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。21.6.3021.6.3 007:34:1407:34 :14Jun e 30, 2021
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。202 1年6月 30日星 期三上 午7时3 4分14 秒07:34:1421.6. 30
时间断处应砌成斜槎，以保证接槎部位 的砂浆饱满，斜槎的水平投影长度不应 小于高度的2/3 。 （见下页图）
31
32
（3）非抗震设防及抗震设防烈度为6度、7 度地区的临时间断处，当不能留斜槎时， 除转角处外，也可留直槎，但直槎必须 做成凸槎，并加设拉结钢筋。
33
（4）每120mm墙厚应放置1Φ6拉结钢筋 （120mm厚墙放置2Φ6）；间距沿墙高不 超过500mm；对于非抗震设防地区，埋入 长度从留槎处算起每边均不应小于500mm， 而对于抗震设防烈度为6度、7度的地区， 不应小于1000mm；拉结钢筋末端应有 90°弯钩。砖砌体接槎时，必须将接槎 处的表面清理干净，浇水湿润。
13
（三）砂浆的拌制 1.砌筑砂浆应采用机械搅拌，搅拌机械包
括活门卸料式、倾翻卸料式或立式砂浆 搅拌机，其出料容量一般为200L。 2.自投料完算起，搅拌时间应符合下列规 定： 水泥砂浆和水泥混合砂浆不得少于2min； 水泥粉煤灰砂浆和掺用外加剂的砂浆不 得少于3min； 掺用有机塑化剂的砂浆，应为3～5min。
（2）多孔砖墙
20
2.砖墙砌筑工艺 （1）抄平 （2）放线（见下页图） （3）摆砖 （见下页图） （4）立皮数杆（见下页图） （5）盘角、挂线 （6）砌砖 （7）清理
第三章 砌筑工程
• （四）空斗墙按外形尺寸以立方米计算，墙角、 内外墙铰接处，门窗洞口立边，窗台砖基屋檐处 的实砌部分已包括在定额内，不另行计算。 • （五）多孔砖、空心砖按图示厚度以立方米计算， 不扣除其孔、空心部分体积 • （六）填充墙按外形尺寸以立方米计算，其中实 砌部分定额已包括。 • （七）砖砌台阶按水平投影面积以平方米计算。 不包括梯带的宽度 • （八）小型砌体(零星砌体)包括：厕所蹲位、水 槽腿、灯箱、垃圾箱、台阶挡墙或梯带，花台、 花池、地垄墙、房上烟囱、屋面架空隔热层砖墩 等实砌体积，按立方米计算。
1
2
砖基础
砖砌体
010301001
010302001
立方米
立方米
按设计图示尺寸以体 积计算
按设计图示尺寸以体 积计算 按设计图示尺寸以体 积计算，应扣除柱、 梁等所占体积 按设计图示尺寸以体 积计算，按设计图示 尺寸以体积计算
2. 实心砖墙 1 2. 空斗墙 2
010302001
立方米
010302002
立方米
• 四、工程量计算规则（不再区分计价表和工程量清单）见 计价表 • 五、有关工程量计算的重要规定 • （一）长度 • 1、外墙墙基、外墙按外墙中心线长度计算 • 2、内墙墙基、内墙按内墙基最上一步净长度计算。基础 大放脚T形接头处重叠部分以及嵌入基础的钢筋，铁件， 管道，基础防水砂浆防潮层，通过基础单个面积在0.3平 方米以内孔洞所占的体积不扣除。 • 3、墙基长度计算规则 • 无论是墙基还是砖墙砌体都需要计算墙的长度。这也是 计算关于垫层、砖墙、墙体的基础工程量。根据墙的位置， 墙的长度计算主要有三种情况，1、墙体接头为90度，2、 墙体接头为“+”形，3、墙体接头为180度。
•
• • • •
3章砌筑工程
第三章砌筑工程砌筑工程-说明一、砌砖、砌块墙1、标准砖墙不分清、混水墙及艺术形式复杂程度。
砖磁、砖过梁、砖圈梁、腰线、砖垛、砖挑沿、附墙烟囱等因素己综合在定额内，不得另立项目计算。
阳台砖隔断按相应内墙定额执行。
2、标准砖砌体如使用配砖，仍按本定额执行，不作调整。
3、空斗墙中门窗立边、门窗过梁、窗台、墙角、擦条下、楼板下、踢脚线部分和屋檐处的实砌砖已包括在定额内，不得另立项目计算。
空斗墙中遇有实砌钢筋砖圈梁及单面附垛时，应另列项目按小型砌体定额执行。
4、砌块墙、多孔砖墙中，窗台虎头砖、腰线、门窗洞边接茬用标准砖己包括在定额内。
5、各种砖砌体的砖、砌块是按下列规格(单位：mm)编制的，规格不同时，可以换算。
6、除标准砖墙外，其他品种砖弧形墙其弧形部分每立方米砌体按相应项目人工增加15%，砖5%，其他不变。
7、砌砖、块定额中己包括了门、窗框与砌体的原浆勾缝在内，砌筑砂浆强度等级按设计规定应分别套用。
8、砖砌体内的钢筋加固及转角、内外墙的搭接钢筋以"吨"计算，按第四章的"砌体、板缝内加固钢筋"定额执行。
9、砖砌挡土墙以顶面宽度按相应墙厚内墙定额执行，顶面宽度超过1砖按砖基础定额执行。
10、小型砌体系指砖砌门蹲、房上烟囱、地垅墙、水槽、水池脚、垃圾箱、台阶面上矮墙、花台、煤箱、垃圾箱、容积在3m3内的水池、大小便槽(包括踏步)、阳台栏板等砌体。
11、砖砌围墙如设计为空斗墙、砌块墙时，应按相应项目执行，其基础与墙身除定额注明外应分别套用定额。
二、砌石1、定额分为毛石、方整石砌体两种。
毛石系指无规则的乱毛石，方整石系指己加工好有面、有线的商品方整石(方整石砌体不得再套打荒、錾凿、剁斧项目)。
2、毛石、方整石零星砌体按窗台下墙相应定额执行，人工乘系数1.10。
毛石地沟、水池按窗台下石墙定额执行。
毛石、方整石围墙按相应墙定额执行。
砌筑圆弧形基础、墙(含砖、石混合砌体)，人工按相应项目乘系数1.10，其他不变。
第三章 砌筑工程
第三章砌筑工程1.多孔砖砌体有什么要求？答：多孔砖砌体应符合下列要求；基础工程和水池、水箱等不得使用多孔砖。
多孔砖在运输装卸过程中，严禁倾倒和抛掷。
进场后应按强度等级分类堆放整齐，堆置高度不宜超过2米。
砌体家采用一顺一丁或梅花丁的砌筑形式。
砌筑砌体时，多孔砖的孔洞应垂直于受压面，砌筑前应试摆。
砌体灰缝应横平竖直，水平灰缝和竖向灰缝应符合规定。
砌体水平灰缝饱满度不得小于80%。
竖缝砌筑应刮浆适宜并加浆填灌，不得出现透明缝，严禁用水冲浆灌缝。
多孔砖坡屋顶房屋的顶层内纵墙顶，宜增加支撑端山墙的踏步式墙垛。
门窗洞口的预埋木砖、铁件等应采用与多孔砖横截面一致的规格。
2.砌体MU10砖中的MU10是什么意思?M5水泥沙浆中M5是什么意思?指的是强度MU10就是抗压强度标准值为10兆帕的砖，普通烧结砖基本的要求就是达到10兆帕以上，M5砂浆指的就是28天标养强度标准值为5兆帕的砂浆。
3．墙体的设计要求有那些？具有足够的强度和稳定性满足保温隔热等热功方面的要求满足隔声要求满足防水要求满足防水防潮要求满足建筑工业化要求4．在施工环境中影响砌体强度的主要因素有那些？砌体原材料的检验很重要，原材料的质量直接影响砌体的强度。
块体材料应符合国家现行标准，砂浆的配合比和和易性应适合该类块体的要求。
砌体施工时块体对砌体强度有影响，高温和低温施工时应采取措施。
砌体灰缝的饱满度。
砖砌体的灰缝应横平竖直、厚薄均匀，并应填满砂浆，水平灰缝的饱满度不得少与80%，竖缝应采用挤浆或加浆方法，不得出现透明缝，严禁用水冲浆灌缝。
砌块砌体砂浆的饱满度水平灰缝不得低于90%，竖向砂浆饱满度不低于80%，不得出现瞎缝或透明缝。
块体的含水率对实际砌体中的砂浆强度和砂浆与块体的粘结强度有影响，直接影响砌体的抗压强度和抗减强度。
水平灰缝的厚度。
试验表明，砌体水平灰缝厚度在8～12mm是最为合适的，灰缝过薄和过厚砌体强度都将降低。
砌体的砌筑方法。
砖砌体应上、下错缝，内外搭砌，实心砌体应采用一顺一丁、梅花丁或三顺一丁的砌筑形式。
土木工程施工-砌筑工程
砖的提前浇水湿润
砖的楼层内堆放
危险的堆放高度
3.2 砖砌体施工
1 施工工艺
普通烧结砖砌筑工序包括：抄平→放线→摆砖样→立皮数杆 →立头角、挂线→铺灰、砌砖、勾缝等工序。
1) 抄平
砌筑砖墙前，先在基础面或楼面上按标准的水准点定出各层 标高，并用水泥砂浆或C10 细石砼找平。
浇筑砼垫层进行基底抄平 楼面清理 工作面移交 楼层墙根、反梁支模找平
三一砌砖法1
三一砌砖法2
⑵刮浆法：又称铺浆刮砌法，此法多用于基础大放脚或墙身 宽度较大的墙身砌筑。当采用铺浆法砌筑时，铺浆长度不得超过
750mm，施工期间气温超过300C时，铺浆长度不得超过500mm。
垂 直 于 受 压刮浆法
⑶满口灰法：又称满刀灰刮浆法，是用瓦刀铲起砂浆刮在砖
毛石墙每日砌筑高度不应超过1.2m。 毛石与普通烧结砖的组合墙：毛石砌体应与砖砌体同时砌筑, 并每隔4～6皮砖用2～3皮丁砖与毛石砌体砌合，两种砌体间的空 隙用砂浆填塞。
转角处毛石墙和砖墙相接
毛石和砖的 转角处应每隔4～6皮砖高度伸
组合墙
出≮120mm使纵墙与横墙相接
交接处毛石墙和砖墙相接
交接处应自纵墙每隔4～6皮砖 高度伸出≮120mm与横墙相
石灰砂浆宜用于砌筑干燥环境中以及强度要求不高的砌体， 不宜用于潮湿环境的砌体及基础，因为石膏属于气硬性胶凝材料， 在潮湿环境中，石灰膏不但难以结硬，而且会出现溶解流散现象。
预拌砂浆
我国正逐步禁止 现场搅拌砂浆，大力 推广使用预拌砂浆。 砌筑工程应用的预拌 砂浆有湿拌砌筑砂浆 和普通干混砂浆两种。
普通干混砂浆
大平面的石块，底面座浆后大面朝下砌筑。
阶
阶梯形毛石基础的上级台阶的石块应至少压砌
第三章砌筑工程
190*190*90 240*115*90
MU7.5、 MU10、 MU15、 MU20、 MU25、 MU30、
烧结空心砖
非烧结普通 空心砖
粘土、页岩、煤矸石
主料粘土，掺入少量 凝胶材料
长：240、290 非承重，根据密度 宽：140、180、 分为800、900、 190高：90、 1100三个级别 115
•
图7-5 门式钢管脚手架
•
a)基本单元；
b)门式外脚手架
•
1—门式框架；2—剪刀撑；3—水平梁架；4—螺旋基脚；
•
5—连接器；6—梯子；7—栏杆；8—脚手板
2022年10月11日5时24
16
分
§3.2 里 脚 手 架
• 里脚手架 • 里脚手架搭设于建筑物内部，每砌完一层墙后，即将其转移到上一层楼面， • 进行新的一层墙体砌筑。里脚手架也用于室内装饰施工。 • 里脚手架装拆较频繁，要求轻便灵活，装拆方便。通常将其做成工具式的，结 • 构形式有折叠式、支柱式和门架式。 • 图7-11所示为角钢折叠式里脚手架，其架设间 距，砌墙时不超过2m，粉刷时不 • 超过2.5m。根据施工层高，沿高度可以搭设两步脚手，第一步高约1m，第二步 • 高约1.65m。
• 3、砂浆稠度应符合规定。 • 4、必须按施工组织设计要求组织垂直和水平运输机
械、砂浆搅拌机械进场、安装、调试等工作，同时， 还要准备脚手架、砌筑工具（如皮数杆、托线板）等。
2022年10月11日5时24
19
分
• 二）砖砌体的组砌形式
• 为保证砌体的强度和稳定性，各种砌体均应 按一定的形式砌筑，其基本原则是：
• 2. 扣件
• •
•
•
•
《土木工程施工技术》课件 土木工程施工技术第三章
第二节 砌筑脚手架
框式脚手架的构造
（2）梯形框式脚手架 梯形框式脚手架的主要构件如下。 ① 框架。它由外径45 mm和38 mm两种钢管焊接而成。框架立柱上端焊有细短管，以便在接高框 架时承插上层框架。框架立柱上也留有安装剪刀撑和水平撑的螺栓孔。 ② 剪刀撑、水平撑和三脚架。它们的构造与门形框式脚手架相同。 ③ 栏杆。它用外径27 mm、壁厚2.5 mm的钢管煨弯焊接而成，其底脚用外径45 mm、壁厚2.5 mm的钢管做套管，以便装在框架立柱上。栏杆柱两旁焊有外径38 mm、壁厚3 mm的承插管用以装设 横杆。 ④ 底座。它用边长200 mm、厚10 mm的方钢板作底板，外径36 mm钢管或直径36 mm圆钢作 插心焊接而成。
砌块的强度等级有MU20，MU15，MU10，MU7.5，MU5.0。用于砌体结构的砌块最低强度等级为 MU7.5。
第一节 砌体材料
砂浆
1、原材料要求 常用的砂浆有水泥砂浆、石灰砂浆和混合砂浆3种。其主要原材料为水泥、砂、石灰膏和外掺料等。 水泥进场使用前，应分批对其强度、安定性进行复验。砂浆用砂不得含有有害杂物。建筑生石灰、建 筑生石灰粉熟化为石灰膏时，其熟化时间分别不得少于7 d和2 d。沉淀池中贮存的石灰膏，应防止干燥、 冻结和污染，严禁采用脱水硬化的石灰膏。 拌制砂浆用水的水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63—2006）的规定。 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。 有机塑化剂应有砌体强度的型式检验报告。 2、强度等级 使用时砂浆必须满足设计要求的种类和强度等级。普通砂浆的强度等级有M20，M15，M10，，M5 和五个等级。
第二节 砌筑脚手架
框式脚手架的搭设要求
1砖基础第三章 砌筑工程(定额)
工程量计算与定额应用（基础）例3-3
[例3－3]某基础工程如图所示，基 础用M5.0水泥砂浆砌筑。计算毛石条形 基础的工程量，确定定额项目。
工程量计算与定额应用（基础）例3-3
建筑工程定额计价
砌筑工程量计算规则
(二)墙 1、外墙、内墙、框架间墙(轻质墙板、漏空 花格及隔断板除外)按其高度乘以长度乘以设计 厚度以立方米计算。框架外表贴砖部分并入框 架间砌体工程量内计算。 墙体工程量 =(Ｌ×Ｈ-门窗洞口面积)×ｈ-Σ构件体积 Ｌ—外墙长为中心线长，内墙为内墙净长； 框架间墙为柱间净长（ｍ），h—墙厚（ｍ） 2、轻质墙板按设计图示尺寸以平方米计算。
建筑工程定额计价
砌筑工程定额说明 6、(1)3-2-6～9整砌毛石墙(带背里)子目， 系指毛石墙单面整砌，若双面整砌毛石墙(不 带背里)，另执行本解释补充项目3-2-21。 (2)乱毛石挡土墙外表面整砌时，另执行本 解释补充项目3-2-22。 7、方整石零星砌体子目，适用于窗台、 门窗洞口立边、压顶、台阶、墙面点缀石等定 额未列项目的方整石的砌筑。
建筑工程定额计价
砌筑工程定额说明
三、轻质墙板 (一)轻质墙板，适用于框架、框剪结构中的内外墙 或隔墙，定额按不同材质和墙体厚度分别列项。 (二)轻质条板墙，不论空心条板或实心条板，均按 厂家提供墙板半成品(包括板内预埋件，配套吊挂件、 U形卡等)，现场安装编制。 (三)轻质条板墙中与门窗连接的钢筋码和钢板(预 埋件)，定额已综合考虑，但钢柱门框、铝门框、木 门框及其固定件(或连接件)按有关章节相应项目另行 计算。 (四)钢丝网架水泥夹心板厚是指钢丝网架厚度，不 包括抹灰厚度。括号内尺寸为保温芯材厚度。
等高不等高砖墙基大放脚折加高度和大放脚增加断面积表 放 脚 层 高 二 三 折加高度 增加断面 2砖半
土木工程施工课件_第三章__砌体工程
• （二）砌块
• 砌块代替粘土砖做为建筑物墙体材料，是墙 体改革的一个重要途径。
• 砌块按使用目的可以分为承重砌块与非承重 砌块
• 按是否有孔洞可以分为实心砌块与空心砌块
• 按砌块大小可以分为小型砌块（块材高度小 于 380mm ） 和 中 型 砌 块 （ 块 材 高 度 380 ～ 940mm）；
• 砌筑砂浆的稠度
表3-1序Leabharlann 砌体类别号1
烧结普通砖砌体
2
烧结多孔砖、空心砖砌体
轻骨料混凝土
3
小型空心砌块砌体
烧结普通砖平拱式过梁、空斗墙、
筒拱、
4
普通混凝土小型空心砌块砌体、加
气混凝土砌块砌体
5
石砌体
砂浆稠度 （mm）
70~90 60~80
60~90
50~70
30~50
• （三）砂浆的拌制
• 砌筑砂浆应采用机械搅拌，搅拌机械包括活 门卸料式、倾翻卸料式或立式砂浆搅拌机， 其出料容量一般为200L。
对于非抗震设防地区，埋入长度从留槎处算 起每边均不应小于500mm，而对于抗震设防 烈度为6度、7度的地区，不应小于1000mm； 拉结钢筋末端应有90°弯钩。砖砌体接槎时， 必须将接槎处的表面清理干净，浇水湿润。
• 1）钢管扣件式多立杆脚手架
• 2) 钢管碗扣式多立杆脚手架
• （2）门框式脚手架
• 2、里脚手架 • （1）折叠式脚手架
• （2）支柱式脚手架
第三节 砖砌体施工
（录象）
• 一、砖砌体施工准备
• 砌筑砖砌体时，砖应提前1～2d浇水湿润， 以免砖过多吸收砂浆中的水分而影响其 粘结力，同时也可除去砖面上的粉末。
砌筑工程
内墙高
有墙高度 算至梁底面
实例
[例2.1.3-7] 某建筑物如下图所示。内、外墙与基础均 为砖砌，均用M5水泥石灰砂浆砌筑。内、外砖墙均为 240墙，外墙为清水墙，用水泥膏勾缝，外墙裙顶标 高为1.2m。圈梁用C20混凝土，I 级钢筋，沿外墙附 设断面为240×180mm。基础为三级等高大放脚砖基 础，砖基础下垫层为C10混凝土垫层（所用混凝土碎 石粒径20石，现场搅拌站搅拌）。垫层底宽30mm， 厚100mm，垫层底标高为－1.6m。门窗洞口尺寸： M-1：1200×2400mm；M-2：900×2000mm；C-1： 1500×1800mm。
坡屋面
檐口构造
无檐口天棚者 有屋架,室内外均有天 棚者 有屋架,无天棚者 无天棚且出檐宽超过 600mm
墙身计算高度
算至屋面板底 算至屋架下弦底面另加 200mm 算至屋架下弦底面另加 300mm 按实砌高度计算
平屋面
有挑檐
有女儿墙无檐口
算至钢筋混凝土板底
算至屋面板顶面 算至屋架下弦底 算至天棚底另加100mm 算至楼板顶面 算至梁底面 按平均高度计算
③砖基础体积 V= V外 + V内 - V嵌入构件
=32.36 +19.60-5.88=46.08m3
二、砖墙体
(一) 砖墙体工程量计算 V砖墙=（ L×h －∑门窗等洞口面积）×d－（+）∑△V
L外 外墙中心线长 1、墙长度计算 L内 内墙净长
2、墙高度
墙名称
外墙
屋面类型及 内墙位置
按设计图示尺寸以m3计算。包括附墙垛基础宽出部 分体积，扣除混凝土地梁(圈梁)、构造柱所占体积， 不扣除基础大放脚T形接头处的重叠部分及嵌入基 础内的钢筋、铁件、管道、基础砂浆防潮层和单个 面积0.3m2以内的孔洞所占体积，靠墙暖气沟的挑 檐不增加。 V基 = 基础断面积×基础长 1）基础断面积的计算方法：
3第三章 砌筑工程
3）灰缝厚度：水平灰缝厚8～20mm，加筋时20～25mm。竖缝 宽15～20mm。（小砌块灰缝同砖砌体） 4）空心砌块应反砌，对孔错缝，壁肋劈裂者不得使用 5）灌缝和镶砖：缝宽＞ 30mm 填 C20豆石混凝土；＞ 150mm 镶 砖 6）砂浆饱满度：水平缝≮ 90％；竖缝≮ 80％ 7）浇灌芯柱：砌筑砂浆强度> 1MPa后
（4）留槎合理、接槎牢固； 转角处及交接处应同时砌筑 留斜槎：长度≮2/3高度，抗震者加拉结筋； 留直槎：（非抗震，或6、7度设防地区） 留凸直槎且加拉结筋（每500高一道，每道至少 2 根、每 120 墙厚一根，直径 ф 6 ，端部 90°弯钩， 每端压入≮500 ,6、7度设防地区≮1000
4、影响砖砌体工程质量的因素与防治措施
（2）砌块堆放的位置
砌块的堆放位置最好在井架起吊范围内，以减少二次搬 运；对于不同规格应分别堆放。堆放场地应经过平整夯 实，并有一定的泄水坡度，外围便于排水。 （3）辅助材料和其它预制构件的堆放 材料及制品的堆放位置均需合理，并尽可能使运输距离 最短，减少场内二次搬运。
4、 砌筑工艺
砌块建筑与粘土砖建筑有类似的结构构造，但是也有
（二）砌筑用石
石砌体
（三）砌块
砌块的规格、型号与建筑的层高、开间和进深有关。由 于建筑的功能要求、平面布置和立面体型各不相同，这 就必须选择一组符合统一模数的标准砌块，以适应不同 建筑平面变化。 由于砌块的规格、型号的多少与砌块幅面尺寸的大 小有关，及砌块幅面尺寸大，规格、型号就多，砌块幅 面尺寸小，规格、型号就少，因此，合理地制定砌块的 规格，有助于促进砌块生产的发展，加速施工进度，保 证工程质量。 普通混凝土小型空心砌块主规格尺 寸为 390mm× 190mm×190mm ， 辅助 290mm× 190mm×190mm 。
建筑工程计价3.砌筑工程
第二节 定额计价
➢ ②砌筑砂浆如设计与定额不同时，应作换算。 ➢ ③砂石基础有多种砂浆砌筑时，以多者为准。 ➢ （2）工程量计算
➢ ①带形基础（砖基础） 计量单位：m3
➢ V=断面积*长度- V应扣+ V搭接
第二节 定额计价
不同材 料分界
线
H
设计市内地坪
H≤±300cm H＞±300cm
以不同材料分界 以设计室内地坪为界
第三节 工程量清单的编制及清单计价
➢ （2）项目特征 ➢ 应描述：垫层材料种类、厚度；砖品种、规格、强
度等级；基础类型；基础深度；砂浆强度等级。 ➢ （3）工程内容 ➢ 应完成：砂浆制作、运输；铺设垫层；砌砖；防潮
层铺设；材料运输 ➢ （4）工程量计算。 ➢ 计量单位：m3，按设计图示尺寸以体积计算。 ➢ V=（H设计*B+S大放脚）*L－V构件 ➢ H设计-----砖基础设计高度，从砖基础底起到与砖墙
第三节 工程量清单的编制及清单计价
➢ 2、砖砌体（编码010302） ➢ 主要介绍实心砖墙（编码010302001） ➢ （1）适用范围 ➢ 实心砖墙适用于各种类型实心砖墙。 ➢ （2）项目特征： ➢ 应描述：砖品种、规格、强度等；墙体类型；墙体
厚度；墙体高度；勾缝要求；砂浆强度等级、配合 比。 ➢ （3）工程内容 ➢ 应完成：砂浆制作、运输；砌砖；勾缝；砖压顶砌 筑；材料运输
c
a
L
b
➢ 求砖垛折加长度L：
➢
a*b
➢ L= ————
c
第二节 定额计价
➢ （1）定额套用
➢ 2、砖石基础
➢ ①基础与上部结构的划分：砌筑基础与墙身以设计室 内地坪为界，影剧院、会堂等室内地坪有室内地坪有 坡度时，以地坪最低点设计室内地坪为界；
第三章砌体工程
一、填空题1、砌筑工程常用砖有、、和。
【答案】:（烧结普通砖；烧结多孔砖；蒸压灰砂砖；蒸压粉煤灰砖。
）★★★2、普通粘土砖的基本尺寸是。
【答案】:（240mm×115m×53mm）★3、砖砌体的施工过程包括、、和等。
【答案】:（砂浆制备；材料运输；搭设脚手架；砌体砌筑。
）★★★第三章砌体工程一、填空题1.砌体工程所使用的材料包括和。
【答案】:（砖石；砌块）2.烧结多孔砖的尺寸规格有和两种。
【答案】:（240mm×115mm×90mm；190mm×190mm×90mm）3.普通混凝土小型空心砌块主规格尺寸为。
【答案】:（390mm×190mm×190mm)4.砌筑用水泥砂浆采用的水泥，其强度等级不宜大于级；混合砂浆采用的水泥，其强度等级不宜大于级。
【答案】:（R32.5；R42.5）5.砌筑砂浆用砂宜采用，其中毛石砌体宜采用拌制。
【答案】:（中砂；粗砂）6.拌制水泥混合砂浆时，生石灰熟化时间不得少于 d，磨细生石灰粉的熟化时间不得少于 d。
【答案】:（7；2）7.根据砌筑砂浆使用原料与使用目的的不同，可以把砌筑砂浆分为、和三类。
【答案】:（水泥砂浆；混合砂浆；非水泥砂浆）8.砂浆应具有良好的流动性和保水性。
砂浆的流动性是用表示，砂浆的保水性是用表示。
【答案】:（稠度；分层度）9.施工现场拌制水泥混合砂浆时，应先将干拌均匀，再加入拌合均匀，搅拌时间不得少于 min。
【答案】:（砂与水泥；外掺料和水；2）l0．砌体结构施工中，常用的垂直运输机械有施工电梯、和。
【答案】:（井架；塔式起重机）11.当井架高度≤ m时，设缆风绳一道；超过该高度时，每增高 m增设一道，每道4根，与地面夹角为。
【答案】:（15；10；45°）12.龙门架是由两组和组合而成的门式起重设备。
其起重高度一般不超过 m。
【答案】:（格构式立杆；横梁；30)13.砌筑用脚手架的步距，应符合墙体的要求，一般为 m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章砌筑工程
习题
一、选择题
（一）单项选择题
1.某砖墙高度为
2.5m，在常温的晴好天气时，最短允许（ B ）砌完。
A 1d
B 2d
C 3d
D 5d
2.砌砖墙留直搓时，需加拉结筋，对抗震设防烈度为6度、7度地区，拉结筋每边埋入墙内的长度不应小于（ B ）。
A 50mm
B 500mm
C 700mm
D 1000mm
3.下列关于砌筑砂浆强度的说法中，（A ）是不正确的。
A砂浆的强度是将所取试件经28d标准养护后，测得的抗剪强度值来评定
B砌筑砂浆的强度常分为6个等级
C每250m3 砌体、每种类型的强度等级的砂浆、每台搅拌机应至少抽检一次
D同盘砂浆只作一组试样就可以了
4.关于砂浆稠度的选择，以下说法正确的是（A ）。
A砌筑粗燥多孔且吸水能力较大块料，应使用稠度较小的砂浆
B在干热条件下施工时，应增加砂浆稠度
C雨期施工应增加砂浆稠度
D冬期施工块料不浇水时，应降低砂浆的稠度
5.为了避免砌体施工时可能出现的高度偏差，最有效的措施是（A ）。
A准确绘制和正确树立皮数杆 B挂线砌筑
D采用“三一”砌法 D提高砂浆和易性
6.砖体墙不得在（ C ）的部位留脚手眼。
A.宽度大于1m的窗间墙
B.梁垫下1000mm范围内
C.距门窗洞口两侧200mm
D.距砖墙转角450mm
7.每层承重墙的最上一皮砖，在梁或梁垫的下面，应用（B ）砌筑。
A.一顺一丁
B.丁砖
C.三顺一丁
D.顺砖
8.隔墙或填充墙的顶面与上层结构的交接处，宜（ B ）。
A.用砖斜砌顶紧
B.用砂浆塞紧
C.用埋筋拉结
D.用现浇混凝土连接
9.在冬期施工中，拌和砂浆用水的温度不得超过（ D ）。
A.30℃
B.5℃
C.50℃
D.80℃
10.砌体墙与柱应沿高度方向每（ D ）设2Ø6钢筋。
A.300mm
B.三皮砖
C.五皮砖
D.500mm
（二）多项选择题
1.对砌筑砂浆的技术要求主要包含（ABC ）等几个方面。
A流动性 B保水性 C强度 D坍落度 E黏结力
2. 砖墙砌筑时，在（ ADE ）处不得留搓。
A洞口 B转角 C墙体中间 D纵横墙交接 E隔墙与主墙交接
3. 对设有构造柱的抗震多层砖房，下列做法中正确的有（ BC ）。
A构造柱拆模后再砌墙
B墙与柱沿高度方向每500mm设一道拉结筋，每边伸入墙内应不少于1m
C构造柱应与圈梁连接
D与构造柱连接处的砖墙应砌成马牙槎，每一马牙槎沿高度方向的尺寸不得小于500mm
E马牙槎从每层柱脚开始，应先进后退
4. 预防墙面灰缝不平直、游丁走缝的措施是（ABCDE ）
A砌前先撂底（摆砖样） B设好皮数杆 C挂线砌筑
D每砌一步架，顺墙面向上弹引一定数量的立线
E采用“三一”砌法
5. 为了避免砌块墙体开裂，预防措施包括（）。
A.清除砌块表面脱摸剂及粉尘
B.采用和易性好的砂浆
C.控制铺灰长度和灰缝厚度
D.设置芯柱、圈梁、伸缩缝
E.砌块出池后立即砌筑。
