零序与间隙零序的区别

变压器中性点零序过电流保护和间隙过电压保护能否同时投入

？为什么？1．两者互不影响。

间隙过压保护取自母线PT开口三角。

当中性点地刀推上时，即大电流接地系统，即使发生接地故障，由于中性点电位为0，PT开口三角电压近似等于相电压即二次侧电压为100V，而间隙过压保护规程规定定值为180V，因此间隙过压不会误动作。

而当中性点不直接接地时，此时间隙过流应加用。

当系统故障产生的过电压造成间隙击穿此时间隙过流和零序方向保护均可能启动，但由于间隙过流定值远小于零序方向过流保护定值且时延也较短，间隙过流保护会先动，因此零序方向过流也不会误动。

2．楼上说的有道理。

我们厂主变的中性点零序电流保护和间隙过流及零序过压也是这么配置的。

一个发电厂或着变电站如果有多台变压器，有的中性点直接接地，有的不接地，如果是中性点有半绝缘有放电间隙（像我厂还装避雷器以防冲击过电压），那么就认为可以防止工频过电压，中性点是安全的，那么发生接地故障的时候，先以较长时限切除中性点直接接地的变压器；如果故障还没有切除，等所有接地的变压器都切除了，就以较短时限切除中性点不接地的变压器。

正如楼上所说的。

切除中性点接地变压器用的是零序电流保护，这个保护定值较低，时限较长（我厂Ⅰ段有1s和2.5s两个时限，Ⅱ段有1.5s和5.5s两个时限）。

中性点不接地变压器没有零序电流，但在放电间隙靠大地侧装CT，设间隙过流，利用母线PT开口三角形设零序过压，两个保护是一个压板，同一时限0.3s。

如果放电间隙击穿，间隙过流可能动作（一次电流按经验值定为100A），要不就是零序过压动作。

零序过压的整定值是这样规定的，一方面要大于中性点直接接地是开口三角形输出的最大电压，以确保只要有中性点接地变运行就不跳中性点不接地变，另一方面是要小于变压器中性点安全要求的最小电压，防止中性点绝缘破坏。

我有个问题请教各位高手：间隙过压保护规程规定定值为180V，这个定值的依据是什么？开口三角形输出的是3U0，在中性点不接地系统中，当母线PT处发生单相金属性接地的时候，这个3U0不过是根3*100，等于173.2V，如果接地点远离PT，或者接地点有过渡电阻，那么3Uo要小于173.2V，180V的定值什么时候动作？折算一下180V是173.2V的1.03倍，如果是220KV母线，就是要母线电压高于226KV了，我们母线规定电压是220～242KV，这岂不是说如果低于226KV时候中性点不接地变的零序过压保护就不可能动作了？3．PT开口三角形绕组输出电压U＝3U0/n,大电流接地系统，开口三角形输出电压是用来反应系统短路故障零序电压的，其变比一次侧:主二次侧:开口三角形n=U相:(100/√3):100。

变电站保护压板投、退原则

变电站倒闸操作分为一次设备和二次设备,保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片,是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用,因此非常重要。

变电站运行人员应了解各类保护压板的功能和投、退原则,特别是当现场运行方式发生变化时,有些保护的压板也要作相应的切换,避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。

该压板一般为弱电压板,接直流24V。

也有强电功能压板,如BP22B 投充电保护、过流保护等,接直流220 V或110 V。

但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。

出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。

启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。

2保护压板投、退一般原则当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮,且不能复归,否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位,则应检查相关开关是否已跳开或控制电源消失。

只有出口压板两端无异极性电压后,方可投入压板。

除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板,便于监控后台机、调度后台机远方投、退保护。

软压板与硬压板组成“与”的关系来决定保护功能的投、退,只有两种压板都投入且控制值整定为投入时,保护功能才起作用,任一项退出,保护功能将退出。

浅谈间隙零序过流保护的意义

浅谈间隙零序过流保护的意义陈长松仪征化纤动力生产中心摘要：防止主变中性点分级绝缘受到危险的雷电、工频过电压及谐振过电压损坏，采用避雷器、零序保护和间隙保护三者相结合的保护方式，从而提高供电质量的可靠性。

关键字：中性点零序过流保护间隙零序保护避雷器一、间隙零序过流保护作用主变中性点放电间隙和零序保护电流互感器及中性点避雷器三者的作用都是保护变压器中性点绝缘，防止过电压，它们的关系是：１、当中性点刀闸接地时，放电间隙与避雷器均不起作用；２、当中性点刀闸断开后，放电间隙与壁画器有一个互相配合的关系，也就是当中性点电压逐渐升高到一定电压值时放电间隙先击穿，如此时电压降低，则避雷器就无需动作了，如电压继续升高，则避雷器就要动作。

放电间隙的作用就是防止避雷器的频繁动作，以延长避雷器的寿命；３、110KV及以上系统中性点的间隙保护主要是：为了防止过电压。

因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘，在靠近中性点的地方绝缘等级比较低。

如果发生过电压的话会造成设备损坏，间隙保护可以起到变压器绕组绝缘的作用，当系统出现过电压（大气过电压、操作过电压、谐振过电压、雷击过电压等）时，间隙被击穿时由零序保护动作，间隙未被击穿时有过电压保护动作切除变压器。

二、现场情况目前我公司有两个110kV系统降压站即一总降和二总降。

一总降共有四台主变，分别带10kVⅠ、Ⅱ、Ⅲ、Ⅳ段，四台主变都是不接地运行方式，只有在停送电的情况下，中性点接地刀闸才合上，正常运行时，中性点刀闸是断开位置。

四台主变没有安装间隙过流保护。

见下图：一总降110kV一次系统图二总降共有两台主变分别带10kＶⅠ、Ⅱ段，两台主变是中性点放电间隙和零序保护电流互感器及中性点避雷器三者相结合的保护方式。

二总降两台主变的一次接线方式见下图二总降就是这两种保护是并存的，如在中性点接地系统中，如果将主变中性点接地刀闸拉开时，主变零序电流保护就不起作用，当线路发生故障时，这时主变间隙零序保护就承担起接地保护的重任。

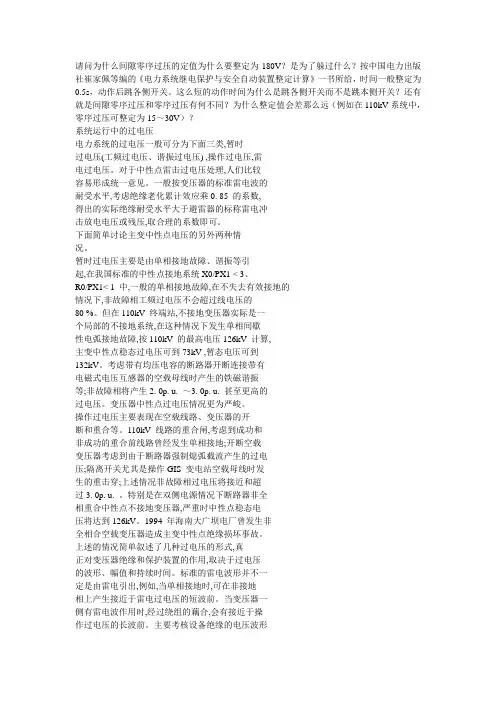

间隙零序过压定值为什么是180V？

请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？按中国电力出版社崔家佩等编的《电力系统继电保护与安全自动装置整定计算》一书所给，时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？系统运行中的过电压电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

对于中性点雷击过电压处理,人们比较容易形成统一意见。

一般按变压器的标准雷电波的耐受水平,考虑绝缘老化累计效应乘0. 85 的系数,得出的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压,取合理的系数即可。

下面简单讨论主变中性点电压的另外两种情况。

暂时过电压主要是由单相接地故障、谐振等引起,在我国标准的中性点接地系统X0/PX1 < 3、R0/PX1< 1 中,一般的单相接地故障,在不失去有效接地的情况下,非故障相工频过电压不会超过线电压的80 %。

但在110kV 终端站,不接地变压器实际是一个局部的不接地系统,在这种情况下发生单相间歇性电弧接地故障,按110kV 的最高电压126kV 计算,主变中性点稳态过电压可到73kV ,暂态电压可到132kV。

考虑带有均压电容的断路器开断连接带有电磁式电压互感器的空载母线时产生的铁磁谐振等;非故障相将产生2. 0p. u. ～3. 0p. u. 甚至更高的过电压。

变压器中性点过电压情况更为严峻。

操作过电压主要表现在空载线路、变压器的开断和重合等。

110kV 线路的重合闸,考虑到成功和非成功的重合前线路曾经发生单相接地;开断空载变压器考虑到由于断路器强制熄弧截流产生的过电压;隔离开关尤其是操作GIS 变电站空载母线时发生的重击穿;上述情况非故障相过电压将接近和超过3. 0p. u. 。

变压器间隙保护和零序保护投退原则

变压器是电力系统中非常重要的设备，用于将电压从一个电路传递到另一个电路，并且能够根据需要改变电压的大小。

在变压器的运行过程中，常常会受到各种外部和内部因素的影响，可能会出现各种故障。

为了保证变压器的安全运行，需要对其进行有效的保护。

变压器保护系统主要包括间隙保护和零序保护，这两种保护方式对于保护变压器的安全运行起到了至关重要的作用。

下面将从间隙保护和零序保护的投退原则进行详细介绍。

1. 间隙保护的原理和作用间隙保护是变压器保护系统中的一个重要组成部分，它主要是用来检测变压器绕组与油箱、绝缘套管等之间的电气间隙是否存在故障，一旦出现故障、如绕组与油箱之间发生击穿或绝缘老化，会导致电气间隙减小，这时候间隙保护就会及时动作，保护变压器不受到损坏。

2. 间隙保护的投退原则（1）间隙保护的投入条件a. 当变压器运行时，间隙保护设备首先要处于工作状态；b. 当间隙阻抗变化达到设定值时，间隙保护设备要及时动作；c. 当变压器绕组与油箱、绝缘套管之间发生故障时，间隙保护设备要及时动作。

（2）间隙保护的退去条件a. 当变压器停机时，间隙保护设备应退去；b. 当间隙阻抗变化不再存在故障时，间隙保护设备应退去。

3. 零序保护的原理和作用零序保护是用于检测变压器绕组的接地故障，防止接地故障的持续发展，保护变压器及其周边设备的安全运行。

4. 零序保护的投退原则（1）零序保护的投入条件a. 当变压器运行时，零序保护设备首先要处于工作状态；b. 零序电流超过设定值时，零序保护设备要及时动作；c. 当变压器绕组发生接地故障时，零序保护设备要及时动作。

（2）零序保护的退去条件a. 当变压器停机时，零序保护设备应退去；b. 当零序电流恢复正常时，零序保护设备应退去。

变压器的间隙保护和零序保护是保证变压器安全运行的重要手段，它们的投退原则是确保在变压器正常运行时保护设备处于工作状态，及时发现并阻止故障的发展，同时确保变压器停机时保护设备能够及时退出，避免不必要的干扰。

主变零序电流和间隙电流保护

今天去武垣站干活，发现在220KV侧中性点保护间隙后面串有一个CT，以前220KV 站里从没有见到过，问了几个人都不知道是干什么的，估计是零序电流保护。

回来上网上搜了搜，原来是间隙电流保护，下面说一下间隙电流保护和零序电流保护：目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。

当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。

中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，间隙零序过压的问题请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

变压器零序保护与间隙保护

1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障保护整定原则是什么
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。

零序过流保护，一次启动电流很小，一般在100安左右，时间约秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为——秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为秒。

间隙保护、零序保护的说明

这个问题需分两种情况说明：
1、独立TA方式。

该方式为主变直接零序过流取自主变套管中性点TA，间隙零序过流取自与放电间隙相串联的TA。

该方式下两种保护TA相互独立，无论中性点接地与否，两种保护同时投入而不会出问题。

证明如下：设两TA变比相同，则通常直接零序过流定值与时限应大于间隙零序过流定值与时限。

（1）、如主变中性点经间隙接地时间隙击穿，此时两TA流过相同电流，由间隙零序过流保护正确动作跳闸，如间隙过流保护拒动则可由直接零序过流保护作为后备动作跳闸。

（2）、当主变中性点直接接地，如系统发生接地故障，直接零序过流保护中将流过零序电流，而由于中性点地刀合位将间隙TA旁路，故间隙过流保护中将无电流流过，最终直接零序过流保护正确动作跳闸，间隙过流保护不会误动。

2、复用TA方式。

该方式为主变中性点无间隙TA，故二次接线将主变套管中性点TA二次电流串联接入直接零序过流保护和间隙零序过流保护通道。

该方式下两种保护复用同一TA，如果保护同时投入将可能发生误动作。

证明如下：（1）、如果主变中性点经间隙接地时间隙击穿，此时两保护流过相同电流，由间隙零序过流保护正确动作跳闸。

（2）当主变中性点直接接地，如系统发生接地故障，直接零序过流和间隙零序保护中将流过相同的零序电流，如果该电流大于间隙零序过流定值而小于直接零序过流定值，间隙过流保护将误动；即使故障电流大于零序过流定值，间隙过流保护也将提前误动出口。

因此，应分清自己所辖变电站的一次TA安装情况究竟属于哪种情形，再结合二次回路进行思考。

1。

变压器零序保护和间隙保护的配合

变压器零序保护和间隙保护的配合多台变压器并列运行时只允许一台变压器中性点直接接地。

当发生接地故障时，中性点直接接地的变压器零序电流保护首先动作，若故障仍未切除，再由零序过压保护进行切除。

故单从零序保护选择性判断保护选择性不高。

现结合我公司关于主变保护的整改计划，对多台变压器并列运行时发生接地故障时的动作逻辑进行叙述。

标签：选择性；列运行；零序保护；间隙保护2013年6月8日接到广州中调下发流溪河电厂涉网安全检查后整改计划，其中针对主变保护提出加装间隙CT以完善间隙零序过流回路，健全主变不接地保护。

现结合我厂两台主变并列运行的运行工况对并列运行变压器接地故障的正确切除进行分析。

1 保护原理当中性点直接接地系统中发生接地短路时，将出现很大的零序电流，利用零序电流来构成接地短路的保护，具有显著的优点，被广泛应用在110kV及以上电压等级的电网中。

而当中性点不直接接地时，若发生单相接地时，其他两相的对地电压要升高倍，对绝缘水平不高的设备构成安全威胁，因此为了防止故障进一步扩大造成两点或多点接地短路时，应由间隙保护及时反应。

2 我厂主变零序与间隙保护现状介绍流溪河发电公司升压站主接线为单母线运行，无母线联络开关（如图1所示）。

两台主变压器并列运行，正常运行工况下一台主变中性点直接接地，另外一台主变中性点不接地。

两台主变后备保护装置均配有接地保护（即零序过流保护）和不接地保护（即间隙保护），中性点接地的主变投入零序过流保护，中性点不接地主变投间隙保护。

当发生接地时由于电厂系统内存在一中性点接地，故零序过压不会突变过高而达到整定值，此时故障由中性点接地主变的零序过流保护功能跳开本侧开关。

若故障未被消除，此时运行中的变压器中性点不接地，而使非故障相相电压升至倍，主变绝缘将承受倍电压冲击考验。

而此时由于整个电厂运行小系统中无中性点接地，故由间隙保护进行保护，切除故障点。

现阶段主变保护装置存在以下三点弊端：两台主变保护装置在故障发生时零序过流保护无选择性，正确率为50%。

浅析变压器间隙零序保护

浅析变压器间隙零序保护摘要：介绍了变压器中性点间隙零序保护的动作原理，以及变压器中性点接地方式和零序保护方案，给出了变压器间隙零序保护的逻辑框图，提出了提高变压器间隙零序保护可靠动作的措施。

关键词：间隙零序；中性点；绝缘；接地一、间隙保护的由来大电流接地系统中，当一个变电站有两台及以上变压器并列运行时，为了保持零序网络的稳定和降低故障时的零序电流，通常只考虑将一部分变压器的中性点接地，其余变压器的中性点不接地。

当系统发生单相接地故障时，所有中性点接地的变压器由于零序电流（方向）保护动作跳闸，而中性点不接地的变压器还在运行。

这时如果故障还没有被切除，则成了一个小电流接地系统带单相接地短路故障运行的情况，变压器中性点的电压将升高到相电压，将严重威胁变压器中性点绝缘，严重的会损坏中性点的绝缘。

为了避免这种情况的发生，在变压器中性点安装一个放电间隙，在变压器中性点电压升高到危及中性点绝缘之前，可靠地将变压器切除，以保证中性点不接地变压器中性点的绝缘安全。

二、间隙保护的作用原理1.原理接线当中性点不接地变压器中性点电压升高到一定值时，如果还没有将变压器放电间隙击穿则利用变压器所在母线压变开口三角形绕组两端产生的零序电压3U0的升高跳开变压器各侧断路器；如果放电间隙击穿接地，则放电间隙处将流过一个电流，该电流由于是在相当于中性点接地的线上流过，所以是3I0电流，利用该电流可以构成间隙零序电流保护，同时放电间隙的击穿接地，也保护了变压器中性点的绝缘安全。

利用上述放电间隙击穿后产生的间隙零序电流3I0和接地故障时故障母线TV开口三角形绕组两端产生的零序电压3U0构成“或”逻辑，组成间隙保护。

保护的原理接线图如下：2.动作方程：间隙零序电流保护与零序电压保护的动作方程为3I0≥I0op3U0≥U0op式中3I0为流过击穿间隙的电流（二次值）；3U0为TV开口三角形电压；I0op为间隙保护动作电流，一般按照一次值100A整定，时间通常整定为0.5S；U0op为间隙保护动作电压，为防止PT单相断线时保护误动，间隙零序电压值统一整定为180V，时间通常整定为0.5S。

主变开关死区故障的分析

主变开关死区故障的分析【内容摘要】主变压器开关的死区发生故障时，保护动作情况较为复杂，运行人员若按常规方法根据保护动作情况进行事故的分析、判断和设备的巡视检查，将影响事故的处理效率和正确性。

本文以220kv主变压器中压侧开关与开关ct之间发生相间短路故障为例，结合自己实际工作经验，总结出针对变电运行人员在遇到大型复杂事故时，逐步分析确定事故的性质、类型和范围的方法。

【关键词】事故分析事故较大可能性主变开关死区一、事故出现时的运转方式概述图1-11、一次设备概述：（1）变电站共有主变两台：分别为1号主变、2号主变，均为有载调压变电器，额定容量12万kva，正常时两台主变并列运行。

（2）220kv系统使用双母线拎专用旁路母线的接线方式，桑利县7回去出线，另外直奔存有旁路290，223母联260，1、2号污水泵高压两端控制器201、202，母线pt。

（3）110kv系统采用双母线带专用旁路母线的接线方式，接有7回出线另外接有旁路140，母联100，1、2号主变中压侧101、102.母线pt。

（4）10kv系统使用单母线接线方式桑利县1、2号东站用变931、941，1、2号污水泵扰动两端901、902，母线pt。

2、二次有关维护概述：（1）110kv母线保护采用rcs-915a型微机母线保护装置。

配备有母线差动保护、母联充电保护、母联死区保护。

母差保护装置大差电流回路取母线上除母联开关外所有开关ct，ⅰ母小差电流回路取ⅰ母线上开关和母联开关ct，ⅱ母小差电流回路取ⅱ母线上开关和母联开关ct。

（2）主变维护：使用双屏布局，2套电气量维护，1套非电气量维护。

电气量维护布局：（1号保护装置挑控制器ct，2号保护装置挑套管ct）①主维护：差动保护，包括差动差速保护、比率差动保护、工频变化量比率差动保护、零序/分侧比率差动保护。

均无时限跳主变三侧开关。

维护范围：1号差动维护范围居多变小各两端控制器ct以内的各类故障，2号差动维护范围居多变小各两端套管ct以内的各类故障。

变电站保护压板投、退原则

变电站倒闸操作分为一次设备和二次设备，保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片，是保护装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用，因此非常重要。

变电站运行人员应了解各类保护压板的功能和投、退原则，特别是当现场运行方式发生变化时，有些保护的压板也要作相应的切换，避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1保护压板的分类按照压板接入保护装置二次回路位置的不同，可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能（如主保护、距离保护、零序保护等的投、退）。

该压板一般为弱电压板，接直流24V。

也有强电功能压板，如BP22B投充电保护、过流保护等，接直流220V或110V。

但进入装置之前必经光电耦合或隔离继电器隔离，转化为弱电开入，其抗干扰能力更好。

出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关，一般为强电压板。

启动压板作为其他保护开入之用，如失灵启动压板、闭锁备自投压板等，根据接入回路不同，有强电也有弱电。

2保护压板投、退一般原则当开关在合闸位置时，投入保护压板前需用高内阻电压表测量两端电位，特别是跳闸出口压板及与其他运行设备相关的压板，当出口压板两端都有电位，且压板下端为正电位、上端为负电位，此时若将压板投入，将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮，且不能复归，否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位，则应检查相关开关是否已跳开或控制电源清失。

只有出口压板两端无异极性电压后，方可投入压板。

除了与二次回路直接连接的保护硬压板之外，某些厂家还设置了保护软压板，便于监控后台机、调度后台机远方投、退保护。

软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出。

主变压器零序过流保护和间隙过流保护配合分析

主变进行停、送电操作时，其中性点接地方式会
发生变化，所以此时的主变保护定值要进行相应
调整。因为在操作主变高压侧断路器前，为了防
流保护同时投入，避免倒闸操作中误操作主变保护
过流保护［４］；另一种是按调控规程，零序过流保
护和间隙过流保护随主变中性点接地方式改变而投
入、退出［５－６］。当主变中性点直接接地运行时，投
ｔｒａｎｓｆｏｒｍｅｒｇａｐａｎｄｚｅｒｏｓｅｑｕｅｎｃｅｐｒｏｔｅｃｔｉｏｎａｎｄｌｏｗｅｆｆｉｃｉｅｎｃｙｏｆｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｉｎｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎ，ｗｈｉｃｈｈａｓｓｉｇｎｉｆｉｃａｎｃｅ
ｆｏｒｏｐｅｒａｔｉｏｎａｎｄｍａｉｎｔｅｎａｎｃｅｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｉｎｓｕｂｓｔａｔｉｏｎ．
ｒｅｎｔｐｒｏｔｅｃｔｉｏｎａｎｄｇａｐｐｒｏｔｅｃｔｉｏｎｏｆｔｒａｎｓｆｏｒｍｅｒ，ｉｔａｎａｌｙｚｅｓｔｈｅａｃｔｕａｌｗｉｒｉｎｇｍｏｄｅｏｎｓｉｔｅ，ａｎｄｇｉｖｅｓｔｈｅｍａｔｃｈｉｎｇｐｒｉｎｃｉｐｌｅｏｆｚｅｒｏ
ｓｅｑｕｅｎｃｅａｎｄｇａｐｐｒｏｔｅｃｔｉｏｎｉｎｔｈｅｎｅｕｔｒａｌｐｏｉｎｔｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｏｆｍａｉｎｔｒａｎｓｆｏｒｍｅｒ．Ｉｔｓｏｌｖｅｓｔｈｅｐｒｏｂｌｅｍｓｏｆｍｉｓｍａｔｃｈｏｆｍａｉｎ
入零序过流保护，退出间隙过流保护；当主变中性
点经间隙接地运行时，投入间隙过流保护，退出零
序过流保护［７－８］。在主变送电操作前，若主变中性
止出现操作过电压，主变中性点接地开关闭合，

变压器间隙零序过压

变压器间隙零序过压问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。

这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类:暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。

对于中性点雷击过电压处理,人们比较容易形成统一意见。

一般按变压器的标准雷电波的耐受水平,考虑绝缘老化累计效应乘0. 85 的系数,得出的实际绝缘耐受水平大于避雷器的标称雷电冲击放电电压或残压,取合理的系数即可。

下面简单讨论主变中性点电压的另外两种情况。

暂时过电压主要是由单相接地故障、谐振等引起,在我国标准的中性点接地系统X0/PX1 < 3、R0/PX1< 1 中,一般的单相接地故障,在不失去有效接地的情况下,非故障相工频过电压不会超过线电压的80 %。

但在110kV 终端站,不接地变压器实际是一个局部的不接地系统,在这种情况下发生单相间歇性电弧接地故障,按110kV 的最高电压126kV 计算,主变中性点稳态过电压可到73kV ,暂态电压可到132kV。

考虑带有均压电容的断路器开断连接带有电磁式电压互感器的空载母线时产生的铁磁谐振等;非故障相将产生2. 0p. u. ～3. 0p. u. 甚至更高的过电压。

变压器中性点过电压情况更为严峻。

操作过电压主要表现在空载线路、变压器的开断和重合等。

110kV 线路的重合闸,考虑到成功和非成功的重合前线路曾经发生单相接地;开断空载变压器考虑到由于断路器强制熄弧截流产生的过电压;隔离开关尤其是操作GIS 变电站空载母线时发生的重击穿;上述情况非故障相过电压将接近和超过 3. 0p. u. 。

间隙保护

1、对于变压器而言，零序电流保护与间隙电流保护安装位置一样，都安装在主变的中性点，零序电流保护出口跳闸或发信（一般选择跳闸），间隙保护只是作用在间隙上的电压超过间隙击穿电压时才动作，将中性点直接接地，无法直接跳闸。

有时将两者合并使用：将零骗子CT安装在间隙接地线上。

2、变压器中性点零序过电流保护和间隙过电压保护不能同时投入。

变压器中性点零序过流保护在中性点直接接地时方能投入,而间隙过压保护在变压器中性点经放电间隙接地时才能投入,如二者同时投入,将有可能造成上述保护的误动作。

3、在中性点接地系统中发生接地时，零序电流通过变压器中性线形成回路，在中性线上装设电流互感器检测零序电流构成接地保护。

但是如果所有变压器中性点都接地，那么接地点的短路电流就分流到了许多台变压器上了，造成保护灵敏度降低。

为保证保护的灵敏度，就不能将所有变压器中性点接地。

而为了防止中性点不接地变压器中性点电压在故障时升高伤害变压器绝缘，所以不直接接地的变压器中性点采用间隙保护。

当中性点电压升高时，空气间隙被击穿引起电弧，将中性点接地。

当电压降低后，电弧熄灭，中性点又不接地了。

如果在这个间隙保护回路上加一个电流互感器，在保护动作时，电流流过发出信号，如果其他保护没有正确动作，电流一直持续，经过一定延时，也能动作跳开开关。

4、110KV以上系统中性点为什么有间隙保护？为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘再靠近中性点的地方绝缘等级比较低。

如果发生过电压的话会造成设备的损坏。

间隙零序保护可以起到作用。

但是又由于中性点接地点的选择问题一个系统不需要太多的中兴接地所以有的变压器的中性点接地刀闸没有合上。

在这时候如果由于变压器本身发生过电压的话就会由间隙保护实现对变压器的保护。

原理就是电压击穿。

在一定的电压下他的间隙就会击穿。

把电压引向大地。

5、。

关于对主变压器直接就地零序保护和间隙接地零序保护压板是否可以同时投入的判断依据

关于对主变压器直接接地零序保护和间隙接地零序保护压板是否可以同时投入的判断依据
为提高变电站倒闸操作效率的要求，当主变直接接地零序保护和间隙接地零序保护分别取至不同的CT时，其保护压板可以同时投入运行，运行人员在现场可以通过以下同时必备的4点和不能同时投入的第5点判断其保护压板是否可以同时投入运行：
1、在主变端子箱内分别有直接接地零序保护的L411、L412，间隙接地零序保护的L421、L422接线号头。

2、在主变保护屏端子排处分别有直接接地零序保护的L411、L412，间隙接地零序保护的L421、L422接线号头。

3、在主变保护定值单中明确写明有直接接地零序（或零序I段、零序II段）保护CT变比，间隙零序(零序过压) 保护CT变比，且直接接地零序（或零序I段、零序II段）保护CT变比大于间隙零序(零序过压) 保护CT变比。

例：直接接地零序（或零序I段、零序II段）保护CT变比300/5; 间隙零序(零序过压) 保护CT变比200/5。

4、在主变保护定值单中明确写明直接接地零序（或零序I段、零序II段）保护电流定值大于间隙零序保护电流定值。

例：直接接地零序（或零序I段、零序II段）保护电流定值为3A；间隙零序保护电流定值为2A。

5、当主变端子箱内只有一根L411接线号头，在其下面有两根没有号头的短接接线，然后只有一根L412的接线号头时，说明其直接接地零序保护和间隙零序保护共用一组CT，其压板不能同时投入。

继电保护中的零序分量解释

在电力系统中，〃零序〃这个名词出现在三相交流电不对称短路分析中.如果三相交流电的ABC三相的大小相等，矢量相位差彼此差120度,方向是A到B到C 到 A,此为〃正序〃，如果方向是A到C到B到A的话，称为〃负序〃.如果ABC 大小相等, 方向相同，称为零序.如果A,B,C,的矢量和为0,则称分量中不包括零序分量.在三相系统中三相线电压之和恒为0,故线电压中没有零序分量.在没有中性线的星形接线中，Ia+Ib+Ic=0,因而不存在电流的零序分量.在三角形接法中，线电流是相电流之差,相电流中的零序分量在闭合的三角形中自成环流，线电流中没有零序分量. 零序电流必须以中性线（或地线）作为通路，且中性线中的零序电流为一相零序电流的3倍.零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即EI=0,它是用零序C.T作为取样元件。

在线路与电气设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序C.T的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序C.T的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

零序电流保护一般适合使用于TN接地系统。

因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs =Z1+ZPE+Zf ；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS = Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS =Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id = 220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。

零序与间隙零序的区别

零序与间隙零序的区别 Revised by Jack on December 14,2020零序与间隙零序的区别两种保护主要都是用于接地故障的。

根据系统运行方式的不同，中性点接地系统中主变的中性点是接地的，而中性点不接地系统中主变中性点要求不接地运行。

零序用于前者的接地保护，而间隙零序用于后者的接地保护，一般还会辅以零序电压保护。

至于保护的选择很简单，引出一个中性点接地刀闸的辅助接点即可判断。

有时这两种保护是并存的，如在中性点接地系统中，如果将主变中性点接地刀闸拉开时，主变零序电流保护就不起作用，这时主变间隙零序保护就承担起接地保护的重任了。

原来两者共用一个ct，现已要求分开。

变压器的零序方向过电流保护是为防止电力变压器出现单项短路或负载严重不平衡而安装的保护电路，在变压器出现单项短路或负载严重不平衡切断高压输出柜，使变压器断电，达到保护变压器和线路安全的目的。

通常保护值设为额定电流的25%。

变压器的不平衡电流，Y型接线的变压器不平衡电流过大的影响变压器不平衡电流系指三相变压器绕组之间的电流差而言。

当变压器三相负载不平衡时，会造成变压器三相电流不平衡，由于不平衡电流的存在，将使变压器阻抗不平衡，二次侧电压也不平衡，这对变压器和用电设备是不利的。

尤其是在Y型接线的变压器中，零线将出现零序电流，而零序电流将产生零序磁通，绕组中将感应出零序电动势，，使中性点位移。

其中电流大的一相电压下降，而其他两相电压上升，另外对充分利用变压器的出力也是很不利的。

当变压器的负荷接近额定值时，由于三相负载不平衡，将使电流大的一相过负荷，而电流小的一相负荷达不到额定值。

所以，一般规定变压器零线截面的也是根据这一原则决定的。

所以，当零线电流超过额定电流的25%时，要及时对变压器三相负荷进行调整。

接地（零序）保护是将的中性点与大地可靠连接。

中性点接地作用是保护变压器过电压击穿绕组或铁芯与绕组间绝缘的击穿，还有个作用是防止外部过电压造成绕组等器件的损坏。

间隙零序过流保护原理

间隙零序过流保护原理你知道吗？在电力系统这个超级复杂的“电力大家庭”里，有一个很厉害的保护机制叫间隙零序过流保护。

这就像是这个大家庭里的一个超级保镖，专门负责守护电力系统的安全呢。

那这个间隙零序过流保护原理是怎么一回事呢？咱们先从零序电流说起吧。

想象一下，在电力系统里，电流就像一群在管道里奔跑的小蚂蚁，正常情况下呢，它们都规规矩矩地按照三相线路跑，三相电流的大小和方向都是很有规律的。

可是一旦线路出现了故障，比如说有一相接地了，这就好比是这个管道在某个地方破了个洞，小蚂蚁们的秩序就乱套了。

这个时候，就会产生零序电流。

零序电流就像是那些迷路的小蚂蚁，找不到正常的路，只能乱走。

而间隙零序过流保护呢，它特别关注这个零序电流。

这个保护装置就像是一个超级敏锐的小侦探，一直在盯着零序电流的一举一动。

在电力系统里，为了避免一些特殊情况对设备造成损害，在变压器中性点和大地之间会有一个间隙。

这个间隙呀，就像是一个小小的安全门。

当系统发生接地故障的时候，如果故障电流比较小，不足以让其他保护装置马上启动，这个时候零序电流就会慢慢地增大。

一旦这个零序电流增大到间隙零序过流保护装置预先设定好的数值，就好像是这个小侦探发现异常情况已经达到了危险的警戒线一样，间隙零序过流保护装置就会迅速启动。

它就像一个勇敢的卫士，马上采取行动，比如说断开相关的电路，避免故障进一步扩大，保护电力系统里的各种设备，像变压器啊、发电机之类的设备不受更大的损害。

打个比方吧，这就像你家里的防盗报警器。

你可以设置一个灵敏度，当有小偷悄悄进入，动静达到你设定的这个灵敏度的时候，报警器就会响起来，告诉大家有危险了。

间隙零序过流保护装置的那个预先设定好的数值就相当于这个防盗报警器的灵敏度。

再举个例子，在一个热闹的集市里，大家都在各自的摊位前做买卖，人来人往秩序井然，这就好比正常运行的电力系统。

突然有个调皮捣蛋的小坏蛋（就像线路故障）在集市里捣乱，大家就开始慌乱了，这个慌乱的情况就类似零序电流的产生。
