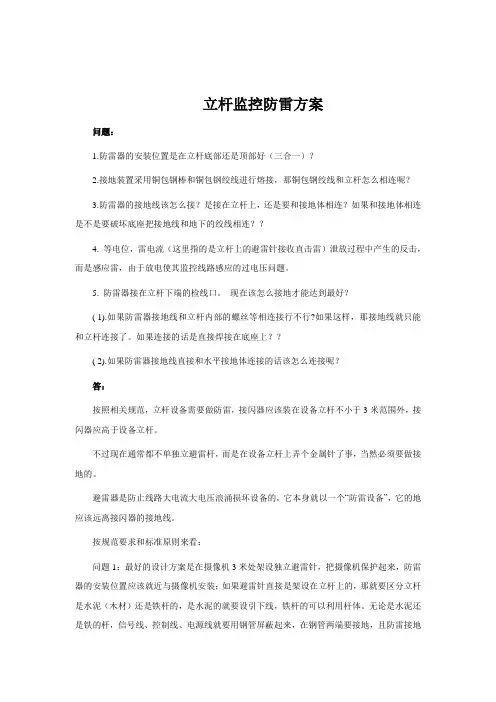

立杆监控防雷方案.(DOC)
立杆监控防雷方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。
5. 防雷器接在立杆下端的检线口。
现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。
如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。
不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。
避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个“防雷设备”，它的地应该远离接闪器的接地线。
按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。
无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。
问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。
(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。

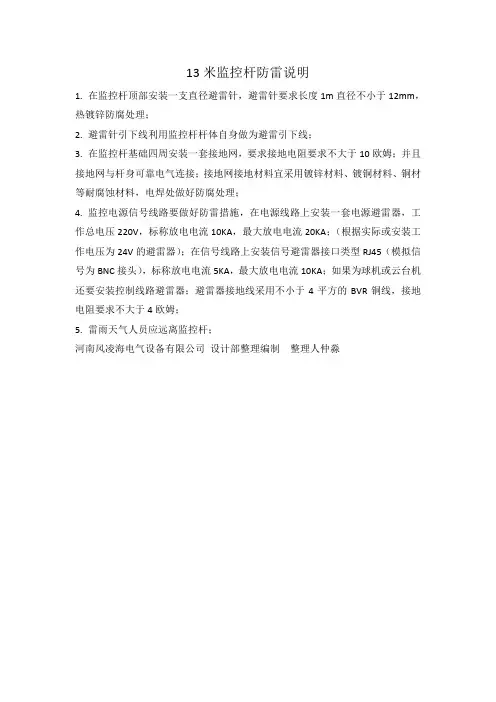

13米监控杆防雷说明
13米监控杆防雷说明
1.在监控杆顶部安装一支直径避雷针，避雷针要求长度1m直径不小于12mm，热镀锌防腐处理；
2.避雷针引下线利用监控杆杆体自身做为避雷引下线；
3.在监控杆基础四周安装一套接地网，要求接地电阻要求不大于10欧姆；并且接地网与杆身可靠电气连接；接地网接地材料宜采用镀锌材料、镀铜材料、铜材等耐腐蚀材料，电焊处做好防腐处理；
4.监控电源信号线路要做好防雷措施，在电源线路上安装一套电源避雷器，工作总电压220V，标称放电电流10KA，最大放电电流20KA；（根据实际或安装工作电压为24V的避雷器）；在信号线路上安装信号避雷器接口类型RJ45（模拟信号为BNC接头），标称放电电流5KA，最大放电电流10KA；如果为球机或云台机还要安装控制线路避雷器；避雷器接地线采用不小于4平方的BVR铜线，接地电阻要求不大于4欧姆；
5.雷雨天气人员应远离监控杆；
河南风凌海电气设备有限公司设计部整理编制整理人仲淼。
监控系统杆件安装要求
监控系统杆件安装要求
1、杆件安装应确保设备良好固定，同时满足如下要求：
(1)应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定。
(2)杆件安装前应现场查看，以确定立杆长度、基础大小和管线长度等，保证违法采集设备设在抓拍车道的中央上方，误差在
20cm内。
(3)杆件及杆件上所有设备安装后，杆件立柱臂应与地面垂直，杆件悬臂应与道路中心走向呈90度直角，杆件悬臂与立柱臂呈91度-92度夹角。
(4)杆件安装后，应及时进行接地施工，对于沉降的基础，要求用细土恢复至与基础四周路面齐平，以便其他单位进行道板及绿化恢复施工。
2、杆件施工规范和要求(1)对现场进行安全警戒，对必要路段进行封锁，防止无关人员进入工作区域，确保施工环境的安全。
(2)立杆中心线应与水平面垂直，横杆应与立杆垂直；需要立杆监控点的地笼法兰盘清理干净，用水平尺测量好各个方向的水平度，发现不水平的方向及时调整水平。
如下图：
(3)在立杆底部手井到各杆件出线孔之间应放置穿线用铁丝；
(4)施工完毕后，地脚螺栓外露长度宜控制在70-80mm内，用两个螺母紧固，并用黄油进行密封加以防腐保护。
杆件安装起来后，紧上螺丝之前，加垫片，建议每个螺杆安放两块方形垫片，防止加固螺丝时，垫片受力变形，如下图所示：
(5)横臂与主杆螺丝安装结构和配件说明如下图：
(6)杆件立好后，杆件的基础需要用混凝土将整个基座完全包封，以免螺丝在时间暴露在空气中导致生锈。
在用水泥将螺丝封好之前，需将接地角铁跟杆件的法兰盘焊接好，如下图要求所示：
接地体焊接
基座水泥包封
混凝土养护冬天保养7天，夏天保养5天，以确保混凝土能达到
一定的安装强度。
监控立杆防雷设计方案
监控立杆防雷设计方案监控系统中的设备接地是防雷保护的重要环节，接地电阻应控制在5Ω以内。
为了保证监控系统的稳定运行，接地电阻应定期检测，如发现接地电阻过大，则应及时进行接地处理。
同时，为了保证接地电阻的稳定性，接地处应选择干燥通风良好的地方，并采用深埋式接地网或者钢筋混凝土接地体，以提高接地电阻的稳定性和可靠性。
3、设备防雷保护为了防止雷电产生的感应过电压和过电流，监控系统中的设备应安装相应的避雷器。
在进行防雷器设备选型时，应注意防雷保护器的各项指标，如对地阻抗、串联阻抗、钳位电压等。
同时，避雷器的安装位置也应考虑周全，避免遭受直接雷击。
4、信号线防护监控系统中的信号线也需要进行防护，以避免受到雷电感应而导致设备损坏。
在信号线连接的设备两端应安装相应的避雷器，同时信号线的布线也应尽可能地避免与电源线、高压线等干扰源的交叉或并行。
三、结论通过对监控系统的防雷设计方案的分析和总结，我们可以得出以下结论：1）针对直击雷的防护，应采用避雷针。
2）设备接地应控制在5Ω以内，并定期检测。
3）设备应安装相应的避雷器，选型时应注意各项指标。
4）信号线也需要进行防护，避免受到雷电感应而导致设备损坏。
通过以上方案的实施，可以有效地保护监控系统设备免受雷电损害，提高系统的稳定性和可靠性，保障道路交通安全。
防雷接地系统包括引下线、接地线和接地体。
引下线是引导雷击电流从避雷针入地的通道，接地体埋于地下与引下线相连接，雷击电流由此泄放到大地。
为确保接地电阻不大于4Ω，接地体与建筑物大楼的基础地网必须可靠连接。
接地线采用40×4mm镀锌扁铁或25mm2以上多股绝缘铜缆，一端焊接到接地体上，另一端引到室内的等电位连接排上。
多种接地体距离无法大于20M时，必须加装地网隔离器。
电源系统的防雷至关重要。
雷电冲击波能量容易与工频回路发生耦合、谐振，从而进入电子设备。
因此，应特别加强系统中设备电源的防雷措施。
在控制大楼总配电柜处，安装第一级加强型电源防雷器；在中心控制室的监控系统配电箱处，安装第二级标准型电源防雷器；在室外型云台摄像机电源入口处和室外型固定摄像机处，分别安装标准型电源防雷器。
超详细的弱电视频监控立杆防雷接地设计方案
弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。
2.保护器不影响被保护设备的正常工作。
3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。
4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。
二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。
2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。
3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。
4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。
三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。
立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。
摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。
镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。
四、室外机箱室外机箱结构为露天防雨箱设计。
机箱高度为300mm，宽度为200mm，厚度为150mm 米。
箱体防护等级达到IP54防护等级。
需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。
以上信息仅供参考，具体方案应根据实际情况制定。
如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。
室外监控摄像机立杆安装要求及避雷方案
室外监控摄像机立杆安装要求及避雷方案要求室外监控摄像机立杆的安装要符合以下工艺要求。
首先是基础施工，其中立杆基础的用途是固定摄像杆，基础结构和尺寸需要根据实际情况来确定，基础型号由所需固定的摄像杆型号来决定。
制作位置需要在设备平面布置图所标注的摄像杆位置处制作基础。
制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，基础与窨井之间应有穿线管，且放置铁丝，基础钢板上钢筋按M20标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
材料包括8mm钢板、20mm钢筋、C25混凝土、碎石和2.5英寸PVVC弯管。
其次是窨井制作，其用途是方便线缆敷设及系统检测维修，基础结构和尺寸需要根据实际情况来决定，制作位置需要在设备平面布置图标注的窨井位置处制作。
制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，窨井密封性能和防水性能良好。
材料包括砖石、水泥和钢板。
走线管最好量化，标出高程数字、管道直径和管道材料。
线缆管敷设的用途是敷设线缆，防止线缆损伤。
管道路由需要按设备平面布置图标注的类型和路由敷设明管、暗管，注意图中所标明的管径。
制作要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，线缆管密封好，防水性能良好，线缆管离地面应不小于0.7米，线缆管管口应无毛刺和尖锐棱角，线缆管内放置穿线铁丝。
材料包括暗管敷设使用钢管，明管敷设使用PVC管。
最后是接地体安装，其用途是防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作。
接地体结构和尺寸需要根据接地体结构示意图来确定，安装位置需要按设备平面布置图标注的接地体位置来安装。
安装要求包括符合国家标准的电气装置安装工程电缆线路施工及验收规范的有关规定，接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6倍，接地体安装点下方应无任何管道、线缆经过，接地体安装深度如接地体安装示意图所示。
监控立杆接地防雷标准
监控立杆接地防雷标准
监控立杆接地防雷的标准包括以下几点：
1. 室外配电箱及杆件应接到此接地极上，接地体安装结构需符合相关规定。
2. 立杆整体接地形式，整体接地结构应按照相关规定进行安装。
3. 独立立杆，杆在装好摄像机后在≤6级风时不晃动，摄像机的输出图像不抖动。
4. 所有的电源、交换设备、防雷器等前端辅助设备都安装在设备箱内，内部安装架的设计充分考虑设备的安装位置，同时具有防雨、防尘、防高温、防盗等功能。
5. 接地电阻要达到4Ω以下，必要时需要在基础的附近增加接地体或补加接地桩，或使用降阻剂等手段达到接地电阻的标准。
监控立杆规格与安装规范
监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作.没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥.混凝土的配比和最小水泥用量应符合GBJ204—83的规定.2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。
4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住，以防止积水.5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽)×600（深)MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备,监控杆外壳采用优质冷轧钢板壁厚不小于1。
2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热.7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0。
5mm。
监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓.2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞;基础浇捣后，基础面必须要高于地平面5MM～10MM;混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
立杆的安装规范
立杆的安装规范
监控立杆也叫监控杆，分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米，主要为交通道路，十字路口，学校，政府，小区，工厂，边防，机场等需要监控摄像的地方。
监控立杆的使用提高了城市安全防范，是居民生活的有效保障。
道路监控立杆的安装规范有：
1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；交通监控杆（道路监控立杆）预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后。
基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、每一根金属立杆（交通监控杆、道路监控立杆）都必须接地，其接地电阻小于４欧；各立杆（交通监控杆、道路监控立杆）基础具体数据视现场施工需要为准。
立杆监控防雷方案.(DOC)
立杆监控防雷方案问题：1.防雷器的安装位置是在立杆底部还是顶部好（三合一）？2.接地装置采用铜包钢棒和铜包钢绞线进行熔接，那铜包钢绞线和立杆怎么相连呢？3.防雷器的接地线该怎么接？是接在立杆上，还是要和接地体相连？如果和接地体相连是不是要破坏底座把接地线和地下的绞线相连？？4. 等电位，雷电流（这里指的是立杆上的避雷针接收直击雷）泄放过程中产生的反击，而是感应雷，由于放电使其监控线路感应的过电压问题。
5. 防雷器接在立杆下端的检线口。
现在该怎么接地才能达到最好？( 1).如果防雷器接地线和立杆内部的螺丝等相连接行不行?如果这样，那接地线就只能和立杆连接了。
如果连接的话是直接焊接在底座上？？( 2).如果防雷器接地线直接和水平接地体连接的话该怎么连接呢？答：按照相关规范，立杆设备需要做防雷，接闪器应该装在设备立杆不小于3米范围外，接闪器应高于设备立杆。
不过现在通常都不单独立避雷杆，而是在设备立杆上弄个金属针了事，当然必须要做接地的。
避雷器是防止线路大电流大电压浪涌损坏设备的，它本身就以一个“防雷设备”，它的地应该远离接闪器的接地线。
按规范要求和标准原则来看：问题1：最好的设计方案是在摄像机3米处架设独立避雷针，把摄像机保护起来，防雷器的安装位置应该就近与摄像机安装；如果避雷针直接是架设在立杆上的，那就要区分立杆是水泥（木材）还是铁杆的，是水泥的就要设引下线，铁杆的可以利用杆体。
无论是水泥还是铁的杆，信号线、控制线、电源线就要用钢管屏蔽起来，在钢管两端要接地，且防雷接地线与引下线在接地网的距离要大于5米，防雷器接地线与信号线不能跟信号线、控制线与电源线布在同一根钢管里。
问题2：可以采取铜铁连接器（转换头）可以解决！问题3：防雷器接地线不能与立杆或引下线相连！问题4：雷击破坏途径：（1）直击雷：雷电直接击在露天的摄像机上造成设备损坏；雷电直接击在架空线缆上造成线缆熔断。
(2) 雷电波侵入：电源线、信号传输或进入监控室的金属管线遭到雷击或被雷电感应时，雷电波沿这些金属导线侵入设备，造成电位差使设备损坏。
监控立杆安装方法
监控立杆安装方法
监控立杆的安装方法可以简单分为以下几个步骤：
1. 选择安装位置：根据需要监控的区域确定立杆的安装位置，其中要考虑到视野范围、高度、安全性等因素。
2. 准备立杆：选择适合的立杆，通常是由金属材料制成，高度一般在2-3米之间。
3. 打孔固定：使用打孔器具在地面上打好相应的孔，然后将立杆插入孔中，确保立杆垂直且稳固。
4. 固定底座：将立杆底部与地面连接的底座固定好，通常有螺栓或其他固定方式。
确保底座稳固不易松动。
5. 安装支架：在立杆上安装支架，用于放置监控设备，可以根据需要调整支架的高度和角度。
6. 连接电源和网络：将监控设备连接到电源和网络，确保监控系统正常运行。
7. 调整监控角度：根据需要，调整监控设备的角度和方向，确保监控范围覆盖到目标区域。
8. 测试与调试：安装完成后，进行测试和调试，确保监控设备正常工作并能满足监控需求。
请注意，在实际安装过程中，可能会有一些细节和步骤需要根据具体情况进行调整。
如果不确定操作的正确性，建议咨询专业安装人员。
监控系统立杆防雷施工设计方案及对策
监控系统（立杆）防雷设计方案编辑：万佳防雷负责人：帅一、概述每年各种通讯控制系统或计算机网络因雷击而损坏的事例屡见不鲜，其中安防监控系统因受到雷击而引起设备损坏、自动化监控失灵的事件也时常发生。
道路监控子系统中，有一部分前端摄像机安装在室外，对于雷雨多发地区，容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。
道路监控系统中，分布在各处的室外型监控摄像机，其交流220V供电电源通过两芯电缆、视频信号通过带BNC接头的10Base2细缆、RS485通信控制信号通过多芯电缆，传输至中心控制主机，进行集中监控。
为了防止雷电产生的感应过电压和过电流，在所有监控设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。
监控系统中的前端摄像机一般分为室外安装型和室安装型，室型摄像机信号传输线缆和电源供给线缆均通过"地埋"方式布线，遭受雷击的机会较少。
进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：1）正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。
2）在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用，其钳位电压应低于RS485芯片的耐受电压水平。
3）在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。
4）雷电保护器对雷电袭击应具有足够快的响应速度。
二、监控系统防雷总体方案 1、直击雷的防护直击雷的防护较简易的方法是采用避雷针，室外各球形摄像机由于分别分布在室外，距离较远，因此室外各摄像头须设计安装避雷针。
具体设计方案为：在室外各球形摄像头的立杆上（立杆的顶部）分别安装一支避雷针，规格为φ16×1000mm镀锌圆钢，安装方式为焊接。
2、防雷接地要求防雷接地由引下线、接地线和接地体组成。
引下线是引导雷击电流从避雷针入地的通道。
接地体埋于地下与引下线相连接，雷击电流由此泄放到，接地体满足接地电阻的要求。
监控立杆安装施工方案
4.施工过程中，严格按照安全操作规程操作，防止安全事故的发生。
七、环保与文明施工
1.施工现场保持清洁卫生，垃圾及时清运。
2.减少施工噪音和扬尘，避免对周边环境造成污染。
3.遵守施工现场纪律，展现良好的职业道德和文明形象。
八、施工进度计划
1.基础施工：5个工作日
3.对施工人员进行质量培训，提高施工质量意识。
4.加强后期验收工作，确保工程质量。
八、环保及文明施工措施
1.施工现场保持整洁，及时清理施工垃圾。
2.施工过程中，减少噪音、扬尘等污染，避免影响周边环境。
3.遵守施工现场纪律，文明施工，树立良好形象。
本施工方案旨在确保监控立杆安装工程的顺利进行，为我国治安防控体系建设贡献力量。希望全体施工人员严格遵守相关规定，共同努力，确保工程顺利完工。
3.设备安装
-在立杆安装稳固后，进行监控设备的安装。
-确保设备安装符合设计要求，包括方向、角度和高度等。
-连接电源和信号线，并进行绝缘处理，保证线路安全。
4.调试与测试
-完成设备安装后，进行系统的调试和测试。
-确保监控图像清晰，系统运行稳定。
-记录调试数据，对发现的问题及时进行整改。
5.接地与防护
-对监控立杆和设备进行接地处理，以提高防雷和电气安全性能。
2.施工材料要求
-材料应符合国家相关标准，具备合格证明。
-严格把控材料质量，禁止使用不合格产品。
3.施工设备要求
-设备应具备相关资质，确保设备性能稳定。
-定期对设备进行维护、保养，保证设备正常运行。
4.施工安全要求
-施工现场应设立安全警示标志，提醒过往行人注意安全。
监控立杆规格与安装规范
监控立杆规格1、监控杆是用于室外监控摄像机安装的柱状支架道路监控通常使用高度６米横臂1米来进行制作。
没有特殊情监控杆况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定。
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于4欧。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
监控杆根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋。
4、监控杆基础的混凝监控杆土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水。
5、监控杆杆旁、控制箱旁、电缆拐弯处、电缆管直监控杆线长度超过50米时或两端电缆管不在同一平面相距100 mm监控杆以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，监控杆外壳采用优质冷轧钢板壁厚不小于1.2ｍｍ外表喷室外塑粉并做好防水监控杆防盗及散热。
7、结构用钢监控杆不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
监控立杆安装规范1、监控杆基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时监控杆要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，监控杆造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
室外监控防雷方案
室外监控系统雷电防护解决方案XXX有限公司一：室外摄像头防雷及接地安装示意图：二具体施工步骤：（1）摄像头的直击雷防护室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。
避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。
（2）摄像头的感应雷防护室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。
具体措施：室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。
图示为选用德绅系列电源、网络信号二合一防雷器PT-NET2B套，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。
（3）等电位连接等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。
具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR铜导线以最短路径连接，并保证形成电器通路，螺栓连接处作搪锡处理。
（4）防雷接地系统在室外摄像头立杆四周土层较厚的地方，选取合适位置，在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0.7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。
然后用16 mm²的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。
焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。
立杆的安装规范
立杆的安装规范
监控立杆也叫监控杆，分为八角监控杆，圆管监控杆，等径监控杆，变径监控杆，锥形监控杆，高度一般为3-6米，主要为交通道路，十字路口，学校，政府，小区，工厂，边防，机场等需要监控摄像的地方。
监控立杆的使用提高了城市安全防范，是居民生活的有效保障。
道路监控立杆的安装规范有：
1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；交通监控杆（道路监控立杆）预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后。
基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、每一根金属立杆（交通监控杆、道路监控立杆）都必须接地，其接地电阻小于４欧；各立杆（交通监控杆、道路监控立杆）基础具体数据视现场施工需要为准。
监控立杆安装规范
监控立杆概述：1、本次投标监控立杆均按照高4米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：23ｍ/ｓ2，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
监控立杆制作要求：1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控立杆概述：
1、本次投标监控立杆均按照高4米横臂1米，来进行制作。
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。
其中水泥为425号普通硅酸盐水泥。
混凝土的配比和最小水泥用量应符合GBJ204-83的规定；
2、监控杆必须有良好接地最好加引线导入地下（建议导电不走杆体），其接地电阻小于４欧；
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。
根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道垂直（或按工程师要求）地脚螺栓作为主筋；
4、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
预埋件法兰盘低出周围地面20~30 mm ，再用C25细石砼把加强肋盖住，以防止积水；
5、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100 mm以上时，必须设置手孔井。
手孔井的内围尺寸要求为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
6、控制箱由设备厂家根据所需容量配备，外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
7、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2，且不应大于0.5mm。
8、设计依据：设计风载：23ｍ/ｓ2(加速度单位m/s2,读作米每二次方秒.故答案为:米每二次方秒)，疲劳寿命：30年，按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。
监控立杆制作要求：
1、符合现行国家标准的规定，并有合格证明文件。
碳素钢采用E43型焊条，焊条质量应符合最新国标的规定，绝不使用药皮脱落、焊芯生锈或受潮的焊条，以及带锈的焊丝。
焊接尺寸符合设计要求，焊缝金属表面的焊波均匀，不得影响
强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔，并且无褶皱和中断等缺陷。
焊缝区咬肉深度不允许超过0.5mm，累计总长不得超过焊缝总长的10%。
焊缝宽度小于20mm，焊角余高为 1.5mm~2.5mm，角焊缝的焊角高度应为6mm~8mm，焊角尺寸不允许小于设计尺寸。
2、防腐处理采用热浸锌，在进行防腐处理前，应对钢构件进行有效的除锈，热浸锌厚度不小于85um，锌层应均匀，用硫酸铜液作浸蚀试验时，4次以上不露铁，锌层应与金属本体结合牢固，经锤击试验，锌层不剥离，不凸起。
浸锌完毕后应进行钝化处理，并且48h盐雾试验合格。
每100 m杆，其轴线测量的直线度误差不超过0.5‰，杆全长直线误差不超过1‰。
监控立杆的预埋件基础施工：
1、基础的钢筋笼应临时固定，同时确保钢筋宠的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中；监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓；
2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、每一根金属立杆都必须接地，其接地电阻小于４欧；各立杆基础具体数据视现场施工需要为准。
路口窨井施工：
1、道路监控立杆一般只要求使用小规格窨井，为了设备安装方便窨井宜设置在监控杆附近；当地下水位不高时，窨井井底只铺砾石（沙子）垫层，以便雨天在窨井中积水渗入地下，但井壁下则须有混凝土基础垫层，井壁粉水泥沙浆；当地下水位很高时，窨井井底加一层10CM的混凝土垫层，井壁和井底要粉刷防水沙浆；
2、净尺寸500×500×600（长×宽×高），采用Mu10砖M5水泥沙浆240厚砌筑，盖板用Φ8@150双向配置C20砼预制板厚为60厚，标高同人行道面或绿化带，板面须光滑，设提孔，按国标制作盖板。
各窨井土建具体数据视现场施工需要为准。
