1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
机械设计用到的知识点
机械设计用到的知识点在机械设计过程中，为了确保产品的功能和性能，设计师需要掌握各种机械知识点。
这些知识点包括材料力学、机械元件设计、机构设计等。
本文将介绍机械设计中常用的知识点，帮助读者了解机械设计的基础理论和方法。
一、材料力学1. 弹性力学：包括材料的弹性和刚性特性，弹性常数的计算等。
在机械设计中，弹性力学是材料选择和设计弹性元件的基础。
2. 破坏力学：研究材料在外力作用下的破坏形态和破坏机制。
了解材料的极限强度和韧性等参数，有助于设计更安全可靠的机械结构。
3. 疲劳与寿命预测：研究材料在交变应力下的疲劳寿命。
通过疲劳强度和疲劳寿命预测方法，设计师可以评估和提高机械产品的寿命。
二、机械元件设计1. 轴的设计：轴是机械元件中常见的一种连接方式。
轴的设计主要包括轴的选择、轴的强度计算和轴的尺寸设计等。
2. 螺纹连接：螺纹连接是机械装配中常用的一种方式。
需要考虑螺纹的强度、螺母的腐蚀、螺纹尺寸和螺距的设计等因素。
3. 轴承选择与计算：轴承是机械设计中重要的元件之一。
设计师需要了解轴承的类型、工作原理和选择计算方法，以确保轴承的可靠性和寿命。
4. 摩擦与磨损：摩擦和磨损是机械设计中不可避免的问题。
设计师需要考虑摩擦和磨损对机械元件的影响，选择合适的材料和润滑方式。
三、机构设计1. 运动分析：机构设计中的关键问题是运动分析。
通过运动学和动力学分析，设计师可以确定机构的工作原理、运动曲线和速度等参数。
2. 齿轮传动设计：齿轮传动是机械设计中常见的传动方式。
设计师需要了解齿轮的基本原理和设计方法，通过计算和选择齿轮参数，以实现所需的传动比和效率。
3. 带传动设计：带传动是机械设计中另一种常见的传动方式。
设计师需要考虑带传动的弯曲和滑移特性，选择合适的带传动材料和尺寸，以满足设计要求。
4. 杆件设计：杆件是机构中常见的连接元件。
设计师需要考虑杆件的强度、刚度和稳定性，选择合适的材料和截面形状。
四、CAD软件应用在机械设计中，计算机辅助设计（CAD）软件起着重要作用。
机械设计知识点汇总总结
机械设计知识点汇总总结一、机械设计基础知识1.1 机械设计概念机械设计是利用机械工程原理和技术来设计和制造机械产品的过程。
机械设计师需要深入了解材料、力学、动力学、液压学、传感器等相关知识，同时需要掌握CAD、CAM等设计工具，以及相关的设计标准和规范。
1.2 机械设计原理机械设计原理包括静力学、动力学、材料力学等内容。
静力学是研究静止或匀速直线运动力学的科学。
动力学是研究物体运动学和受力学的基本理论。
材料力学是材料在外力作用下的应力、应变及其变形特性的研究。
1.3 机械构件设计机械构件设计是以机械装置为研究对象，按照设计任务的要求，通过正确选择材料、形状、尺寸和工艺等方面，对构件的外型、尺寸、材料和工艺进行设计。
1.4 机械设计要求机械设计应满足以下基本要求：功能性、可靠性、安全性、易制造性、经济性、维修性等。
1.5 机械设计流程机械设计的基本流程包括：概念设计、初步设计、细化设计、计算与分析、制造图纸设计、实验验证、改进与优化等。
二、机械设计基础知识2.1 机械零件设计机械零件设计是机械设计的基础，它包括轴、轴承、齿轮、蜗杆、传动轮等零部件的设计。
2.2 机械传动设计传动是机械装置中的重要部分，包括传动链、齿轮传动、带传动、联轴器、减速机等，所以机械传动设计非常重要。
2.3 机械密封设计机械密封是机械装置上非常重要的部分，对于液压系统、润滑系统等都有密封，所以机械密封设计也是机械设计的重要内容。
2.4 机械强度设计在机械设计中强度是一个非常重要的因素，涉及零部件的疲劳强度、许用应力、断裂强度等。
2.5 机械刚度设计在机械设计中，刚度是关键因素，包括零部件的刚度分析、设计刚度等。
2.6 机械动力学设计机械设计中重要的一个方面是动力学设计，包括力、力矩、加速度、速度等动力学分析。
2.7 机械热力学设计在某些机械装置中，还需要做热力学设计，例如热传导、热膨胀、燃烧等。
三、机械制造工艺3.1 机械设计制造工艺机械制造工艺是指设计好的机械零部件如何生产出来的过程，包括车床加工、磨床加工、铣床加工、冲压成型、焊接等。
50个机械设计基础知识点
50个机械设计基础知识点1.刚体力学：研究物体在作用力下的平衡和运动。
2.静力学：研究物体在静止状态下的力学性质。
3.动力学：研究物体在运动状态下的力学性质。
4.运动学：研究物体的运动特性，如速度、加速度和位移。
5.力学系统：由若干物体组成，并且相互作用，受到外界力的作用。
6.力的合成：通过矢量相加的方法计算多个力的合力。
7.力的分解：将一个力分解为多个力的合力。
8.平衡：物体受到的合力和合力矩均为零。
9.功：力在物体上产生的位移所做的功。
10.能量：物体的能力做功的量度。
11.弹性力：物体受到变形后，恢复原状的力。
12.摩擦力：物体在运动或静止时受到的阻力。
13.运动学链：由多个刚体连接而成的机构，用来进行运动传递和转换。
14.齿轮传动：利用齿轮的互相啮合实现运动传递和转换。
15.杠杆机构：利用杠杆的原理实现力的放大或缩小的机构。
16.曲柄连杆机构：利用曲柄和连杆的结构实现运动转换。
17.铰链机构：通过铰链连接物体的机构，实现固定、旋转或滑动。
18.滑块机构：由滑块和导轨构成的机构，实现直线运动。
19.传动比：用来衡量运动传递的效率。
20.齿轮比：齿轮传动中两个齿轮的旋转速度比值。
21.离合器：用来连接或分离两个旋转物体的装置。
22.制动器：用来减速、停止或固定运动物体的装置。
23.轴承：用来支撑和减小机械运动中的摩擦力的装置。
24.轴线：用来连接和支撑旋转物体的直线。
25.键连接：通过键连接来实现轴线和轴承的固定。
26.螺纹连接：通过螺纹连接实现两个物体的拧紧或松开。
27.轴承间隙：轴承内外圈之间的间隙，用来调整摩擦力和轴承的转动。
28.轴向力：作用于轴线方向上的力。
29.径向力：作用于轴线垂直方向上的力。
30.弹簧：用来储存和释放能量的装置。
31.拉伸强度：材料抵抗拉伸破坏的能力。
32.压缩强度：材料抵抗压缩破坏的能力。
33.硬度：材料抵抗划伤或穿透的能力。
34.拉伸试验：测试材料的拉伸性能和强度。
常用机械设计资料整理

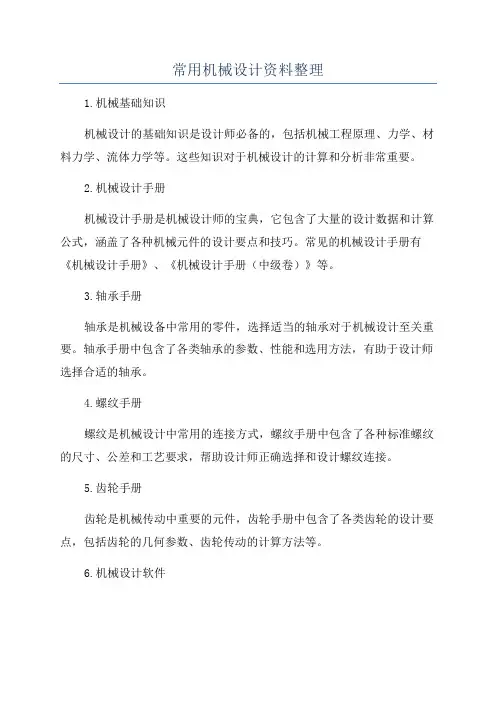

常用机械设计资料整理1.机械基础知识机械设计的基础知识是设计师必备的，包括机械工程原理、力学、材料力学、流体力学等。
这些知识对于机械设计的计算和分析非常重要。
2.机械设计手册机械设计手册是机械设计师的宝典，它包含了大量的设计数据和计算公式，涵盖了各种机械元件的设计要点和技巧。
常见的机械设计手册有《机械设计手册》、《机械设计手册（中级卷）》等。
3.轴承手册轴承是机械设备中常用的零件，选择适当的轴承对于机械设计至关重要。
轴承手册中包含了各类轴承的参数、性能和选用方法，有助于设计师选择合适的轴承。
4.螺纹手册螺纹是机械设计中常用的连接方式，螺纹手册中包含了各种标准螺纹的尺寸、公差和工艺要求，帮助设计师正确选择和设计螺纹连接。
5.齿轮手册齿轮是机械传动中重要的元件，齿轮手册中包含了各类齿轮的设计要点，包括齿轮的几何参数、齿轮传动的计算方法等。
6.机械设计软件随着计算机技术的发展，各种机械设计软件的应用越来越普遍。
常见的机械设计软件有AutoCAD、SolidWorks、CATIA等，它们提供了强大的建模、分析和仿真功能，能够大大提高机械设计的效率。
7.标准规范机械设计中的标准规范是保证产品质量和安全的重要依据。
常用的标准规范有国家标准、行业标准和企业自制标准等，设计师需要熟悉并遵守这些标准规范。
8.参考书籍除了上述的资料，机械设计师还可以参考一些经典的机械设计书籍，如《机械设计概论》、《机械设计基础》等。
这些书籍系统地介绍了机械设计的基本理论和方法，对于提高机械设计师的设计水平非常有帮助。
以上是一些常用的机械设计资料，它们涵盖了机械设计的各个方面，对于提高设计效率和质量具有重要作用。
希望这些资料能够对广大机械设计师有所帮助。
机械设计知识点
机械设计一、疲劳强度•（一）知识点1、材料的简化极限应力线图2、材料的安全系数的计算3、零件的简化极限应力线图4、零件的安全系数5、影响机械零件疲劳强度的因素影响机械零件疲劳强度的因素主要有三个：应力集中、绝对尺寸和表面状态。
应力集中越大，零件的疲劳强度越低。
零件的绝对尺寸越大，其疲劳强度越低。
表面状态越粗糙，疲劳强度越低。
6、基本准则及其定义式强度准则定义式刚度准则定义式二、螺纹连接1、单个连接的强度计算PD若是这种布置呢？三、轴毂连接1、键联接的工作原理、特点及应用(1) 平键联接键的工作面：两侧面。
工作特点：对中性好，结构简单，拆装方便。
缺点是不能承受轴向力。
①普通平键：用于静联接，主要失效形式为工作面被压溃，个别情况键被剪断。
②导向键和滑键：用于动联接，主要失效形式为工作面的磨损。
(2) 半圆键联接键的工作面：两侧面。
用于静联接，主要失效形式为工作面被压溃。
工作特点：对中性好，工艺性好，装配方便。
缺点是键槽较深，对轴的强度削弱较大。
(3) 斜键联接①楔键：用于静联接，工作面为上下面，主要失效形式为工作面被压溃。
工作特点：可以承受单向的轴向力，缺点是对中性不好。
②切向键：由两个楔键组成，用于静联接，主要失效形式为工作面被压溃。
工作特点：力的作用效果好，可以承受大转矩。
缺点是对中性不好，一组切向键只能传递单向转矩。
2、强度校核计算静联接：主要按失效形式为工作表面被压溃，按挤压强度来校核动联接：主要失效形式是磨损，按工作表面的比压进行校核3、花键联接矩形花键联接采用小径定心渐开线花键按齿廓定心（齿形定心）四、带传动1、受力分析2、运动分析1）弹性滑动：固有特性原因：带是弹性体，工作时松紧边有拉力差；后果：摩擦生热，效率降低，传动比不准2）打滑：失效形式原因：F e≥ F f max四、带传动（二）例题五、链传动1.链传动的运动特性——运动不均匀性2．减小链传动动载荷的措施3．链传动的布置张紧与维护4. 链传动的失效形式例1：已知链条节距p =12.7 mm，主动链轮转速n1= 960 r/min，主动链轮分度圆直径d1=77.159 mm，求平均链速v。
机械设计知识点大全
机械设计知识点大全在机械设计领域，有许多重要的知识点需要掌握。
这些知识点包括机械设计的基础原理、设计过程中需要考虑的因素、常见的机械元件和系统等。
本文将为您详细介绍机械设计的各个方面知识点，以帮助您更好地理解和运用机械设计技术。
一、机械设计基础原理1. 牛顿力学原理：涉及质点、刚体的平衡与运动问题，用于分析力学系统。
2. 静力学和动力学：用于分析物体受力平衡和运动的原理和方法。
3.材料力学：研究材料的强度、刚度、韧性等力学性能，为机械设计提供基础。
4.热力学：研究热与功、能量转换及热力学循环等问题，在机械设计中用于分析热机工作原理。
5.流体力学：研究流体在力的作用下的运动规律，常用于设计气体和液体传动系统。
二、机械设计的过程与方法1.产品规划与概念设计：明确产品的功能、性能需求及设计目标，并进行初步设计。
2.结构设计：根据产品功能、布局及成本要求设计出合理的结构。
3.零部件设计：设计各个零部件的形状、尺寸和参数，满足产品要求。
4.装配设计：设计零部件的相互位置、配合关系和装配工艺，以保证整体的质量和性能。
5.材料选择与加工工艺：选择适当的材料，确定加工工艺，确保产品的质量和可制造性。
6.试验验证与优化：通过试验和仿真验证设计方案，针对问题进行调整和优化。
三、常见机械元件1.轴：用于传递力和转动运动的零件。
2.齿轮与传动：用于传递动力和运动的装置，提供不同速度和扭矩的转动。
3.联轴器：用于连接轴与轴之间，传递转矩和运动。
4.连接件：如螺栓、螺母、销等，用于连接零部件。
5.轴承：用于支撑和定位转动轴的零件。
6.弹簧：用于存储和释放弹性势能，实现缓冲和减震的作用。
7.气动元件：如气缸、阀门等，用于控制气体流动和压力的元件。
四、机械系统1.机械传动系统：包括齿轮传动、带传动、链传动等，用于传递运动和动力。
2.液压传动系统：利用液体传递压力和能量，实现力的放大和控制。
3.气动传动系统：利用气体传递压力和能量，实现力的放大和控制。
机械设计参考书目
机械设计参考书目一、引言机械设计作为一门重要的工程学科，涉及到各种机械设备的设计、分析和制造等方面。
为了培养合格的机械设计工程师，掌握一些经典的机械设计参考书目是非常必要的。
本文将介绍一些在机械设计领域中广泛被使用的参考书目，供读者参考和学习。
二、机械设计基础书籍1.《机械设计基础》张乃寅著这本书是机械设计入门经典教材之一，详细介绍了机械设计的基本原理、原则和方法。
通过学习该书，读者可以了解机械设计的基本概念、设计流程和设计原则，为后续的深入学习打下坚实的基础。
2.《机械设计手册》马文藻主编这是一本涵盖广泛的机械设计参考手册，集成了大量的设计数据、计算公式和设计规范。
无论在实际的机械设计工作中还是在学术研究中，这本书都是非常实用的工具书。
三、机械元件设计书籍1.《机械零件设计》梁留振著该书系统地介绍了机械零件的设计原则、设计方法和设计要点。
通过学习该书，读者可以了解各类机械零件的设计原理和设计要求，提高自己的设计能力。
2.《机械设计工程师手册》吴喜之主编这本书是一本涵盖全面的机械设计手册，包括各类机械元件的设计原理、设计计算和设计规范。
在实际的机械设计工作中，这本书可以作为工程师的设计实用手册。
四、机械结构设计书籍1.《机械结构设计及其计算》郭瑞良主编该书详细介绍了机械结构设计的基本原理和计算方法，包括刚度、强度和稳定性等方面的设计。
这本书可以帮助读者掌握结构设计的基本知识和方法，提高结构设计的水平。
2.《机械设计概论》孙春光著这本书综合性地介绍了机械设计的理论和方法，特别是在机械结构设计方面有着详细的介绍。
通过学习该书，读者可以了解机械结构设计的基本原理和方法，并能够应用于实际工程中。
五、机械动力学与传动设计书籍1.《机械动力学》刘天眷主编该书全面介绍了机械动力学的理论、方法和应用，包括刚体动力学、振动与稳定性等方面的内容。
这本书可以帮助读者理解和应用机械动力学的基本原理和方法。
2.《机械传动设计》杨建著这本书主要介绍了机械传动设计的基本原理和设计方法，包括各类传动装置的选型、计算和设计。
常用机械设计资料整理
注：
为荐议此种材质的 处理方式
为此种材质的可处 理方式
以上只供参考，以实际使用 条件或要求为准
C . 热处理后硬度的检查及特点
检查方式
原
理
适用热处理过后的零件
特
点
备注
用球形压头（钢或超硬合金）在试验 1.退火 布氏硬度 （HB） 面上压出凹坑时的试验负载除以由凹 火
坑直径求得的表面积后所得的商 固定化等的原材料
硬化法
2.淬火
38CrMoAl（SACM645） 硬度最大
3.适用于精
密零件
4.适用于滑动轴
承的轴
扩散渗氮 （气体软氮化）
碳素钢500 不锈钢1000
0.01 ~0.02
小
钢铁材料
45（S45C） （SCM415） T11(SK3 ) 不锈钢
15CrMo
1.耐疲劳耐磨损性好
2.耐
腐蚀性与镀锌相同
3.热处理
检查仪器：
布氏硬度 （HB）
洛氏硬度 （HRc)
维氏硬度 (HV)
价格低，防锈能力弱，镀 需要公差的部件，
层薄
或非重要场所
SCHP（Mn)
比发黑防锈能力强
表面氧化 （阳极氧化)
本色 黑色
3-5 5-10
铝合金
本色 防腐性、耐磨性；无导电 性；耐热性
黑色
洁净室用品
SA AA6（LWF）
表面形成坚硬的氧化保护 膜；并利用氧化膜的细孔进 行着色的有色阳极氧化处理
四氧化三铁保护膜 （发黑处理)
1.高频淬火、渗碳、氮化、电镀 、陶瓷涂层等硬化层较薄的物品 2.渗碳、氮化处理品的硬化层深 度
1.适用于小试料、薄试料等
2.
机械设计资料汇总(面试用)

8.刚度的选择 9.选择马达 *验证：刚度验证、精度等级的验证、寿命选择、驱动转矩的选择 *滚珠丝杠副预紧：1.方式：双螺母垫片预紧、单螺母变位导程预紧、单螺母增大滚珠直径 预紧； 2.目的：消除滚珠丝杠副的轴向间隙、增大滚珠丝杠副的刚性、 *DN值： D： 滚珠丝杠副的公称直径， 也为滚珠中心处的直径 （mm） ; N： 滚珠丝杠副的极限转速 （rpm） *导程精度、定位精度、重复定位精度 导程精度：1.有效行程Lu内的平均行程偏差e（um） ，ep=2*（Lu/300）* V300<=C ； 2.任意300mm行程内行程变动量V300(um)，V300<= 定位精度： 1） . 导程精度 2） .轴向间隙 3） 传动系统的轴向刚性 4)热变形 5） 丝杠的运动姿势 重复定位精度：预紧到负间隙的丝杠，重复定位精度趋于零；
常用设计知识汇总
滚珠丝杠选型
（1） 精度等级
目前滚珠丝杠精度等级一种欧美精度系列，是分定位等级和传动等级分别以 P 类和 T 类表示。P 类精度有：P1，P2，P3 ，P4 ，P5，P7，P10。（高-低）还有一种 是日系，以 C 类表示，有：C0，C1，C2，C3，C5，C7，C10 ，C 类等级略高于 P类
（2） 滚珠丝杆选型计算
1. 精度和类型。 （游隙、轴向间隙）0.15mm，选择游隙在0.15以下的丝杠，查表选择直径32mm以下的丝 杠。32mm游隙为0.14mm。 为了满足+-0.3mm/1000mm则， +-0.3mm/1000=x/300 则x=+-0.09mm. 必須選擇± 0.090mm ／ 300mm 以上的導程精度。参照丝杠精度等级，选择C7级丝杠。 丝杠类型：根据机构确定丝杠类型是：轧制或研磨、定位或传动； 2. 导程。 （以直线速度和旋转速度确定滚珠丝杠导程） 导程和马达的最高转速 Ph>=60*1000*v/(N/A) 1.Ph: 丝杆导程mm 2.V：预定的最高进给速度m/s 3.N：马达使用转速rpm 4.A：减速比 ； 3.直径。 （负载确定直径） 动载荷、静载荷；计算推力，一般只看动载荷 轴向负荷的计算：u摩擦系数；a=Vmax/t 加速度；t加减速时间； 水平时：加速时承受最大轴向载荷，减速时承受最小载荷； 垂直时：上升时承受最大轴向载荷，下降时承受最小载荷； 1.加速时 （上升） N： Fmax=u*m*g+f-m*a 2.减速时 （下降） N： Fmin=u*m*g+f-m*a 3. 匀速时 N：F匀 =u*m*g+fu 因螺桿軸直徑越細，螺桿軸的容許軸向負荷越小 4.长度。 （总长=工作行程+螺母长度+安全余量+安装长度+连接长度+余量） 。 如果增加了防护，比如护套，需要把护套的伸缩比值（一般是1：8，即护套的最大伸 长量除以8）考虑进去。 5.支撑方式。 固定-固定 固定-支撑 支撑-支撑 固定-自由 6.螺母的选择： 种类：法兰型（单螺母、双螺母） 、圆型（单螺母、双螺母） ； 7.许用转速计算： 螺桿軸直徑20mm 、導程Ph=20mm 最高速度Vmax ＝ 1m/s 则：最高轉速 Nmax=Vmax * 60 * 103 /Ph 许用转速（临界转速） N1=r * 2 7 （d1/l ）* 10 r=安装方式决定的系数； d1=丝杠轴沟槽谷径； l=安装间距 所以有：最高转速 < 许用转速
