浪涌与冲击电流
变压器浪涌电流产生的原因
变压器浪涌电流产生的原因
什么是浪涌电流?
变压器在通电瞬间会产生一个很大的电流尖峰叫浪涌电流
浪涌电压/电流产生的原因：
由于电压突变引起的当变压器合闸时正是电源正弦波的波形进入零的位置时，变压器会产生很大的冲击电流，甚至会造成变压器保护动作跳闸。
不过这种概率很低，所以平时变压器合闸时，其冲击电流都很小，变压器在空载合闸时会出现激磁涌流。
其大小可达稳态激磁电流的80-100倍，或额定电流的6-8倍。
涌流对变压器本身不会造成大的危害，但在某些情况下能造成电波动，如不采取相应措施，可能使变压器过电流或差动继电保护误动作。
变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流.变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通远远超过铁芯的饱和磁通量,因此产生较大的涌流,其中最大峰值可达到变压器额定电流的6-8倍.励磁涌流与变压器投入时系统电压的相角,变压器铁芯的剩余磁通和电源系统阻抗等因素有关.
最大涌流出现在变压器投入时电压经过零点的瞬间(该时磁通为峰值).变压器涌流中含有直流分量和高次谐波分量,随时间衰减,其衰减时间取决于回路电阻和电抗,一般大容量变压器约5-10S,小容量变压器约为0.2S左右一般在工厂生产检验时在电源输入处串接
设定电流的保护开关（如常用的DZ47-63 C20）开机时不发生跳闸就说明激磁涌流小于该保护开关的额定电流当然要多开关几次测试实际的激磁涌流可以用用示波器，在输入电源串接一小无感电阻，用示波器监测开机瞬时的涌浪电流的峰值但变压器浪涌电流最大是在开机时刚好在电源正弦波的波形进入零的位置时。
人工开机时间是随机的在最大值的机率很小要用专用罗氏线圈来测量。

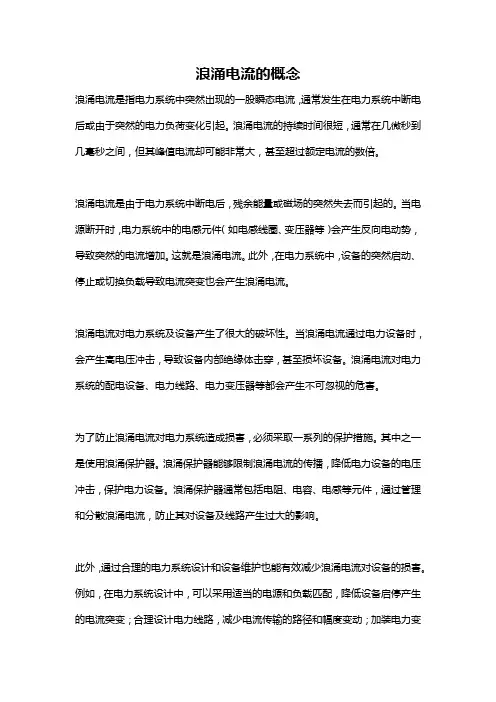

浪涌电流的概念
浪涌电流的概念浪涌电流是指电力系统中突然出现的一股瞬态电流，通常发生在电力系统中断电后或由于突然的电力负荷变化引起。
浪涌电流的持续时间很短，通常在几微秒到几毫秒之间，但其峰值电流却可能非常大，甚至超过额定电流的数倍。
浪涌电流是由于电力系统中断电后，残余能量或磁场的突然失去而引起的。
当电源断开时，电力系统中的电感元件（如电感线圈、变压器等）会产生反向电动势，导致突然的电流增加。
这就是浪涌电流。
此外，在电力系统中，设备的突然启动、停止或切换负载导致电流突变也会产生浪涌电流。
浪涌电流对电力系统及设备产生了很大的破坏性。
当浪涌电流通过电力设备时，会产生高电压冲击，导致设备内部绝缘体击穿，甚至损坏设备。
浪涌电流对电力系统的配电设备、电力线路、电力变压器等都会产生不可忽视的危害。
为了防止浪涌电流对电力系统造成损害，必须采取一系列的保护措施。
其中之一是使用浪涌保护器。
浪涌保护器能够限制浪涌电流的传播，降低电力设备的电压冲击，保护电力设备。
浪涌保护器通常包括电阻、电容、电感等元件，通过管理和分散浪涌电流，防止其对设备及线路产生过大的影响。
此外，通过合理的电力系统设计和设备维护也能有效减少浪涌电流对设备的损害。
例如，在电力系统设计中，可以采用适当的电源和负载匹配，降低设备启停产生的电流突变；合理设计电力线路，减少电流传输的路径和幅度变动；加装电力变压器中的变压器保护装置，等等。
总之，浪涌电流是一种在电力系统中常见的瞬态电流，其峰值电流非常大，对电力设备产生巨大的破坏性。
为了保护电力设备免受浪涌电流的影响，必须采取一系列的保护措施，如使用浪涌保护器、合理设计电力系统和设备维护等。
只有这样，才能确保电力系统的安全运行，并延长电力设备的使用寿命。
正向冲击电流浪涌电流试验标准
正向冲击电流(浪涌电流)试验标准Forward Surge Test一、目的：检验器件经正向大电流冲击而不失效的能力。
二、试验设备：浪涌电流测试仪（10~2000A）三、环境试验条件及判据:(1)标准状态标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下:环境温度: 15~35℃相对湿度: 45~75%(2)判定状态判定状态是指初测及终测时的环境条件。
论述如下:环境温度: 25±3℃相对湿度: 45~75%四、操作规范:4.1要严格按照PFD - Ⅲ型高温反偏试验台“技术说明书”操作顺序操作。
4.2常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采用产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.3采用LTPD的抽样方法，在第一次试验不合格时，可采用追加样品抽样方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一次。
4.4若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC检验合格成品中抽取。
五、操作规程：1.整流二极管1.1把被检测样品按二极管的极性正确地在夹具上固定好。
1.2测试台的黑色多路开关打在“0”位，切记不能打在“1~4”档的任何一档。
2.整流桥堆2.1 把被测样品整流桥堆放在夹具上夹好。
2.2 把多路黑色开关打向“1~4”任何一档，切记不能打在“0”档。
3.把充电/浪涌开关打在浪涌位置，浪涌/浪涌+反压大在浪涌位置，反向电压调节旋钮反时针调到零。
4.启动电源，此时，IFSM、VFM、浪涌次数、10个数码管显示全为零，10ms指示灯亮。
5.按一下薄膜面板上的SET键，此时，IFSM4个数码管闪烁，此时您可根据要求设置浪涌电流值了，设置数0~9自左向右切换，F1为10ms，F2为8.3ms，如有误操作可用Del键修改，当数值确定后，按ENT键确定，IFSM显示设置的浪涌电流值。
注意：1.在设置电流值时，最右边一位数码只有0、5有效，最左边一位数码管只有0、1、2有效，其余数不认。
浪涌电流文档
浪涌电流1. 简介浪涌电流（Surge Current）是指在电路中突然出现的瞬时电流过大的现象，通常是由于电源的非正常情况、电源开关操作或外界干扰等原因引起的。
浪涌电流的产生会对电子设备和系统的正常运行产生不良影响，甚至导致设备损坏或系统故障。
2. 浪涌电流的原因浪涌电流的产生原因有多种，下面将介绍几个常见的原因：2.1 电源开关操作在电源开关操作时，由于电源电压的突然变化，会引起瞬时电流的变化，从而产生浪涌电流。
尤其是在大功率设备（如空调、电冰箱等）的启动过程中，由于启动电流较大，往往会引起较为明显的浪涌电流。
2.2 外界干扰外界干扰也是浪涌电流产生的一种常见原因。
例如，当闪电击中电力线路或电信线路时，会产生高电压脉冲，导致线路电流瞬时增大，形成浪涌电流。
2.3 电源噪声电源噪声是指电源输出中含有的高频噪声信号。
当这些噪声信号通过电缆或线路传输时，会导致电流波动，进而产生浪涌电流。
电源噪声的大小与其频率和大小有关，通常会使用滤波器等装置来抑制电源噪声。
3. 浪涌电流的危害浪涌电流对电子设备和系统的正常运行产生不良影响，具体危害表现如下：3.1 设备损坏浪涌电流的过大电流会对设备的电子元器件产生较大的瞬时冲击，可能导致元器件的故障或损坏。
尤其是对于一些灵敏的电子元器件，如芯片、保护器件等，更容易受到浪涌电流的影响。
3.2 系统故障浪涌电流也会导致系统的故障。
当浪涌电流通过线路传播时，会产生电压波动，进而导致系统电压异常，使系统的稳定性降低。
在一些对电压稳定要求较高的设备和系统中，浪涌电流可能会直接影响其正常运行，甚至导致系统崩溃。
3.3 安全隐患浪涌电流还会引发一些安全隐患。
例如，在瞬时电流较大的情况下，电线和插座会产生较大的瞬时热量，有可能引发火灾的隐患。
此外，浪涌电流也会对人身安全造成威胁，例如触电等。
4. 浪涌电流的防护措施为了保护设备和系统免受浪涌电流的危害，可以采取以下防护措施：4.1 使用浪涌保护器件浪涌保护器件可以有效地降低浪涌电流对设备和系统的影响。
华北电力大学科技学院浪涌(冲击)实验
华北电力大学科技学院电磁兼容实验报告班级：电信13K2姓名：张钦潘学号：131903020231电磁兼容浪涌（冲击）抗扰度试验一：实验内容1：浪涌的试验内容：雷电瞬变过电压引起的单极性浪涌雷电具有以下几个特点：冲击电流非常大，其电流高达几万至几十万安培。
持续时间短，一般雷击分为3个阶段，即先导放电、主放电和余光放电，整个过程一般不会超过60µs。
雷电流变化梯度大，有的可达10KA/µs。
冲击电压高，强大的电流产生交变磁场，其感应电压可高达上亿伏。
2：浪涌的目的目的是建立一个共同的基准，以评价电气和电子设备在遭受浪涌（冲击）时的性能。
3：试验设备高压源U；充电电阻Re；储能电容Cc;脉冲持续时间形成电阻Rs;阻抗匹配电阻Rm;上升时间形成电感Lr。
二：试验1：标准波形图：a）浪涌电压波形如下图所示：b)浪涌电流波形如下图所示：a：原理图开路电压原理图短路电流原理图b：结果图形1）开路电压波形5us时的波形：10us时的波形：100us时的波形：波前时间：T1=1.67*T=1.5*（1+30%）us半峰值时间：T2=45*（1+20%）us对比标准的参数表可知，基本符合标准的要求。
2）短路电流波形15us时的电流波形：30us时的电流波形：100us时的电流波形：波前时间：T1=1.25*T=8.7*（1+20%）us半峰值时间：T2=17*(1+20%)us对比标准的参数表可知，基本符合标准的要求。
3）开路电压峰值与短路电流峰值的关系由开路电压波形图和短路电流波形图可知，电压峰值约为9.3KV，短路电流为0.45KA，对比标准的开路电压峰值与短路电流峰值的关系可知，基本符合标准的要求。
三：浪涌的防护二极管模型的反串电压为10V浪涌的防护采用一个二极管并联在输入回路中的方式，二极管模型的电压为1KV，原理图与仿真波形图如下图所示：开路电压原理图：100ns时的原理图100ns时的波形图30ns时的波形图短路电流原理图：分析：根据所仿真出来的波形与上面做的仿真波形对比参照可知，做完防护后的开路电压变成155Ｖ左右，短路电流变为１8Ａ左右，效果还是可以的。
浪涌冲击抗扰试验
浪涌冲击抗扰试验
浪涌冲击抗扰试验是指在电子设备的使用过程中，如雷击、电涌等高电压瞬变事件出现时，设备自身或与其它设备之间可能会产生的电路冲击环境下，评估设备的抗扰性能的测试。
浪涌冲击试验属于EMC（电磁兼容性）测试的一种，目的是为了验证设备在受到电磁干扰时，能否正常工作，保证设备安全、稳定地运行。
这种测试用于电力、照明、工业自动化、电气控制和通信等领域的设备，如家用电器、电脑、数据中心、汽车电子设备等。
该测试模拟电子设备在连接或断开电源时可能出现的电涌和浪涌现象。
电流的瞬时高峰值很高，可能会烧坏设备。
经过此测试，设备能够达到一定的电磁兼容性标准，并测量其鲁棒性和过渡反应。
测试方法包括浪涌测试和冲击测试，前者模拟设备在连接电源时可能出现的电流增加；冲击测试模拟为在电流较大的情况下，设备停止工作时突然切换的变化。
在进行浪涌和冲击测试时，需要使用精密测试仪器进行测试。
这些测试仪器可以检测到浪涌电流和冲击电压的幅值、上升时间和持续时间等参数。
测试过程中需要重新连接电源，以会产生浪涌和冲击电压，测试仪器记录这些数据并进行数据分析，以确定设备的抗浪涌和抗冲击能力。
总之，浪涌冲击抗扰试验具有极高的测试精度和重要性。
通过该测试，能够有效评估电子设备的兼容性，减少因各种电磁干扰事件导致的故障，并加强设备的抗扰性和稳定性。
浪涌保护器的相关参数
浪涌保护器参数--SDP1、标称电压Un:被保护系统的额定电压相符,在信息技术系统中此参数表明了应该选用的电涌保护器的类型,它标出交流或直流电压的有效值。
2、额定电压Uc:能长久施加在电涌保护器的指定端,而不引起保护器特性变化与激活保护元件的最大电压有效值。
3、额定放电电流Isn:给电涌保护器施加波形为8/20μs的标准雷电波冲击10次时,保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时,电涌保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up:电涌保护器在下列测试中的最大值:1KV/μs 斜率的跳火电压;额定放电电流的残压。
6、响应时间tA:主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间,在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs:表示在一秒内传输多少比特值,单位:bps;就是数据传输系统中正确选用浪涌保护器的参考值,防雷器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae:在给定频率下电涌保护器插入前与插入后的电压比率。
9、回波损耗Ar:表示前沿波在保护设备(反射点)被反射的比例,就是直接衡量保护设备同系统阻抗就是否兼容的参数。
10、最大纵向放电电流:指每线对地施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流:指线与线之间施加波形为8/20μs的标准雷电波冲击1次时,浪涌保护器所耐受的最大冲击电流峰值。
12、在线阻抗:指在标称电压Un下流经保护器的回路阻抗与感抗的与。
通常称为“系统阻抗”。
13、峰值放电电流:分两种:额定放电电流Isn与最大放电电流Imax。
14、漏电流:指在75或80标称电压Un下流经保护器的直流电流。
浪涌保护器的主要技术参数
浪涌保护器的主要技术参数摘要：1.浪涌保护器的定义和作用2.浪涌保护器的主要技术参数3.浪涌保护器技术参数的解释4.浪涌保护器的应用场景5.如何选择合适的浪涌保护器正文：浪涌保护器，又称电涌保护器（Surge Protective Device，简称SPD），是一种用于保护电子设备、仪器仪表和通讯线路安全的电子装置。
当电气回路或通信线路因外界干扰突然产生尖峰电流或电压时，浪涌保护器能够在极短时间内导通分流，从而避免浪涌对回路其他设备器材造成损害。
浪涌保护器的主要技术参数包括：1.额定电压：指浪涌保护器正常工作的电压范围，一般为220V 至380V。
2.额定放电电流：表示浪涌保护器能够承受的最大冲击电流，通常以kA 为单位。
例如，100kA 代表冲击电流Iimp 的数值。
3.响应时间：指浪涌保护器从接收到浪涌信号到启动保护作用的时间，通常以微秒（μs）为单位。
响应时间越短，保护效果越好。
4.保护水平：表示浪涌保护器能够有效抑制的电压峰值，通常以kV 为单位。
保护电压水平越低，对设备的保护效果越好。
5.接口类型：浪涌保护器通常有串口、并口和直流接口等不同类型的接口，以适应各种电气回路的需要。
在理解了浪涌保护器的主要技术参数后，我们需要根据实际应用场景选择合适的浪涌保护器。
以下是一些常见的应用场景和对应的浪涌保护器选择建议：1.家庭住宅：家庭住宅一般使用交流50/60HZ，额定电压220V 的供电系统。
在此场景下，可以选择额定电压为220V，响应时间在10/350μs，保护水平在2kV 的浪涌保护器。
2.第三产业：包括商业、金融、旅游等行业，通常使用交流50/60HZ，额定电压220V 至380V 的供电系统。
在此场景下，可以选择额定电压为220V 至380V，响应时间在10/350μs，保护水平在2kV 的浪涌保护器。
3.工业领域：工业领域对浪涌保护器的要求较高，通常需要承受更高的冲击电流和电压峰值。
电涌保护器常用参数解释
电涌保护器常用参数解释最大放电电流Iimp（最大冲击电流）：是由电流峰值Ipeak和电荷量Q确定，其测试按I级分类试验的动作负载试验的程序进行。
根据能量计算，通常用10/350us波形的冲击电流试验，SPD能承受一次最大电流冲击。
Imax（最大放电电流）：按8/20us波形试验，其测试属于II级分类试验。
经过动作负载试验能承受的一次最大放电电流。
标称放电电流In在电源浪涌保护器测试中（GB18802.1）按8/20us波形试验，通常完成一次完整的动作负载实验需要经受15次In, 1次Imax以及若干次小电流冲击。
在信号浪涌保护器测试中（GB18802.21）按8/20us波形试验，产品必须经过10次In 冲击。
由于目前该参数在各国和国内各行业标准中定义差别较大，有些试验室测试方式也不同或不规范（比如某试验室只做2次In的测试），所以该参数只能作为参考，除非标明冲击电流次数才有意义。
保护电压Up产品应该标注保护电压Up，Up应小于测量限制电压，测量限制电压在I级分类实验中是在Ipeak和In下的残压取大值，在II级分类实验中为In下的残压值。
保护电压应该小于设备的冲击耐受电压值。
对于220V/380V电源设备，耐受电压值大于2500Vac。
所以2000V以下的电源保护器能适用于各类供电系统中。
持续耐压Uc指允许持久施加在SPD上的最大交流电压有效值或直流电压。
目前大家已有共识，只有在环境较好的城市或新建项目可以使用275Vac的电源浪涌保护器，在通常情况下使用Uc大于320Vac或385Vac还是一个明智的选择。
Res老化预报功能也可称为热备用功能。
该功能指在电源浪涌保护器功能下降50%后，保护器能自动指示，提醒用户准备更换。
此时，保护器仍然具有浪涌保护功能。
该特性能有效防止保护中断，特别适用于前级大电流保护，经常容易老化的场合。
老化热脱扣功能指电源浪涌保护器老化后能自动脱离工作状态，以免造成短路等故障。
电子产品的浪涌及启动冲击电流抑制
电子产品的浪涌及启动冲击电流抑制引言随着科技的发展和电子产品的普及，现在越来越多的电子产品进入了我们的生活。
可大家在使用这些产品时，肯定遇到了这样的一些尴尬事情：产品一上电，忽然一声砰响，然后是一股臭味，然后就是产品失效了。
又或者是：产品本来运行得好好的，忽然在某一个雷电之后，产品就一命呜呼了。
当我们遇到这些情况时，也许会感觉到莫名其妙？其实不然，只能说这些产品设计不过关。
那什么样的产品才算是合格的呢？产品分析图1是某一产品的简单示意图。
图1 产品电路的简单示意图当上电后，电源给负载供电；当出现异常时，保险管能够起到保护作用。
表面看起来，该电路设计没有问题，可一旦遇到有较大的浪涌电压(如暴雨天，强雷电)产生时，该电路就暴露出了缺点，会不断地烧保险管，严重时可能导致负载也烧毁。
同时，若负载是一个大的电解电容时，开机的瞬间大电流也会导致电路发生故障。
那么，应该如何解决上面的问题呢？浪涌浪涌也叫突波，是超出正常工作电压的瞬间过电压。
一般具有如下特性：图2 开路电源1.2/50us波形图3 短路电流8/20us波形开路电压1.2/50ms(见图2)以及短路电流8/20ms(见图3)。
通过上述波形不难看出，浪涌具有产生时间短(ms级)、能量大、破坏力强的特点。
在我们普通的家用产品上，浪涌电压的要求一般是差模1kV、共模2kV的标准。
设计浪涌抑制电路为避免产品免受浪涌的袭击，我们需要在产品上设计浪涌印制电路。
最好、也是最直接的办法，就是希望出现浪涌电压时，能够通过某个渠道将其泄放掉，不影响到负载的运行。
我们选择压敏电阻可以达到这一目的。
图4 增加压敏电阻后的产品电路的简单示意图压敏电阻是在一定电流电压范围内电阻值随电压而变的电阻，或者是电阻值对电压敏感的电阻器，简写为VAR。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
压敏电阻的最大特点是当加在它上面的电压低于它的阀值UN时，流过它的电流极小，相当于一个关死的阀门；当电压超过UN时，流过它的电流激增，相当于阀门打开。
浪涌保护器的原理及参数介绍
浪涌保护器的原理及参数介绍The manuscript was revised on the evening of 2021浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护^#(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置，过去常称为"避雷器”或”过电压保护器“英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏. 电涌保护器的类型和结构按不同的用途有所不同，但它至少应包含一个非线性电压限制元件•用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。
汇骐防雷商城提示您浪涌保护器的参数介绍1、最大持续运行电压Uc在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择.(1)当电源采用TN系统时，从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统；(2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值: 任)供电电压偏差超过所规定的10%的场所；②「谐波使电压幅值加大的场所.2、冲击电流limp规定包括幅值电流Ipeak和电荷Q.3、标称放电电流In流过SPD、8/20M S电流波的峰值电流,用于对SPD做II级分类试验,也用于对SPD做丨级和II级分类试验的预处理.对I级分类试验In不宜小于15kA,对II 级分类试验In不宜小于5kA.4、电压保护水平Up即在标称放电电流In下的残压,或浪涌保护器的最大钳压.为使被保护设备免受过电压的侵害・SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求UsmaxvUpvUchoc.当无法获得设备的耐受冲击电压时,220/380V三相配电系统的设备可按表3选择.5、II级分类试验的最大放电电流Imax流过SPD、8/20M S电流波的峰值电流.用于II级分类试验,Imax>In.。
正向冲击电流浪涌电流试验标准
德信诚培训网
更多免费资料下载请进： 好好学习社区 正向冲击电流(浪涌电流)试验标准
Forward Surge Test

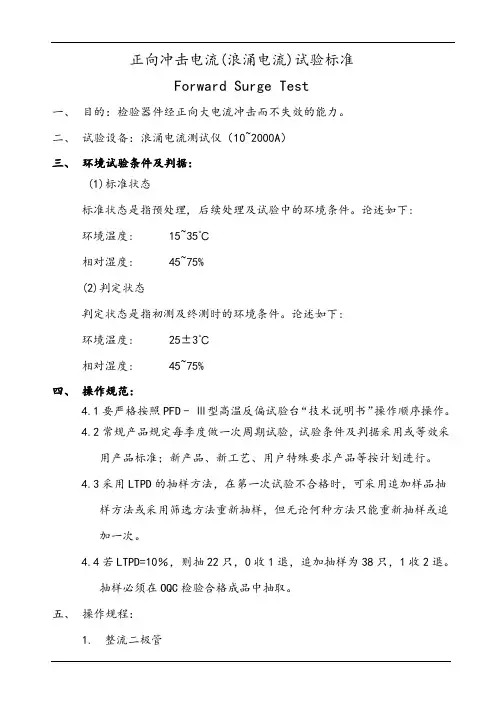

一、 目的：检验器件经正向大电流冲击而不失效的能力。
二、 试验设备：浪涌电流测试仪（10~2000A ）
三、 环境试验条件及判据:
(1)标准状态
标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下: 环境温度: 15~35℃
相对湿度: 45~75%
(2)判定状态
判定状态是指初测及终测时的环境条件。
论述如下:
环境温度: 25±3℃
相对湿度: 45~75%
四、 操作规范:
4.1要严格按照PFD - Ⅲ型高温反偏试验台“技术说明书”操作顺序操作。
4.2常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采
用产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.3采用LTPD 的抽样方法，在第一次试验不合格时，可采用追加样品抽
样方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一次。
4.4若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC 检验合格成品中抽取。
五、 操作规程：。
正向冲击电流浪涌电流试验标准
正向冲击电流(浪涌电流)试验标准Forward Surge Test一、目的：检验器件经正向大电流冲击而不失效的能力。
二、试验设备：浪涌电流测试仪（10~2000A）三、环境试验条件及判据:(1)标准状态标准状态是指预处理, 后续处理及试验中的环境条件。
论述如下:环境温度: 15~35℃相对湿度: 45~75%(2)判定状态判定状态是指初测及终测时的环境条件。
论述如下:环境温度: 25±3℃相对湿度: 45~75%四、操作规范:4.1要严格按照PFD - Ⅲ型高温反偏试验台“技术说明书”操作顺序操作。
4.2常规产品规定每季度做一次周期试验，试验条件及判据采用或等效采用产品标准；新产品、新工艺、用户特殊要求产品等按计划进行。
4.3采用LTPD的抽样方法，在第一次试验不合格时，可采用追加样品抽样方法或采用筛选方法重新抽样，但无论何种方法只能重新抽样或追加一次。
4.4若LTPD=10％，则抽22只，0收1退，追加抽样为38只，1收2退。
抽样必须在OQC检验合格成品中抽取。
五、操作规程：1.整流二极管1.1把被检测样品按二极管的极性正确地在夹具上固定好。
1.2测试台的黑色多路开关打在“0”位，切记不能打在“1~4”档的任何一档。
2.整流桥堆2.1 把被测样品整流桥堆放在夹具上夹好。
2.2 把多路黑色开关打向“1~4”任何一档，切记不能打在“0”档。
3.把充电/浪涌开关打在浪涌位置，浪涌/浪涌+反压大在浪涌位置，反向电压调节旋钮反时针调到零。
4.启动电源，此时，IFSM、VFM、浪涌次数、10个数码管显示全为零，10ms指示灯亮。
5.按一下薄膜面板上的SET键，此时，IFSM4个数码管闪烁，此时您可根据要求设置浪涌电流值了，设置数0~9自左向右切换，F1为10ms，F2为8.3ms，如有误操作可用Del键修改，当数值确定后，按ENT键确定，IFSM显示设置的浪涌电流值。
注意：1.在设置电流值时，最右边一位数码只有0、5有效，最左边一位数码管只有0、1、2有效，其余数不认。
浪涌三级等级划分标准
浪涌三级等级划分标准
浪涌保护器（SPD）的等级划分标准主要依据其测试波形、参数以及使用场合进行划分。
具体来说，浪涌保护器可以分为以下三个等级：
1. 一级浪涌保护器：这类浪涌保护器按照国家标准主要是指进行T1试验的浪涌保护器，测试波形为10/350us，主要参数用冲击电流Iimp标识。
2. 二级浪涌保护器：这类浪涌保护器按照国家标准指的是T2试验≥40kA的浪涌保护器。
测试波形为8/20us，参数用最大放电电流Imax和标称放电
电流In标识。
3. 三级浪涌保护器：这类浪涌保护器一般指的是20kA的浪涌保护器。
另外，依据所选择的浪涌保护器和预估的环境危害，维护系统软件的开关电源和机器设备所需要的保障措施可以分为三个级别。
B类浪涌保护器主要用于/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为
10/350μs，最大4kv（符合IEC、IEC标准）。
C类浪涌保护器主要用于标称充放电电流In，冲击电压/50μs的冲击电压和较大冲击电流Iimp的实验，Iimp的波型为8/25ms。
以上信息仅供参考，如需了解更多信息，建议查阅专业书籍或咨询专业人士。
军工浪涌标准
军工浪涌标准一、浪涌抑制器设计要求1.浪涌抑制器应符合相关国家和行业标准，满足军工特定环境要求。
2.浪涌抑制器应具备高效、可靠、稳定的特点，能够有效滤除电源和信号线路中的浪涌噪声。
3.浪涌抑制器应采用模块化设计，方便维修和更换。
4.浪涌抑制器应具备过流过压保护功能，确保系统和设备的安全。
二、浪涌抑制器性能指标1.额定电压：浪涌抑制器应符合系统电压等级要求。
2.最大持续电压：浪涌抑制器应能在最大持续电压下正常工作。
3.最大钳位电压：浪涌抑制器应在最大钳位电压下不发生热崩溃。
4.冲击电流：浪涌抑制器应能承受规定的冲击电流而不损坏。
5.漏电流：浪涌抑制器在正常工作状态下，应保持较低的漏电流值。
三、浪涌抑制器测试方法1.应按照相关标准和规定进行例行试验、型式试验和出厂试验，确保产品质量和性能。
2.在测试过程中，应严格按照测试程序进行，不得随意更改测试条件和测试方法。
3.应详细记录测试数据，并对测试结果进行分析和处理，确保产品符合相关标准和规定的要求。
四、浪涌抑制器应用要求1.浪涌抑制器应正确安装在电源和信号线路中，确保连接牢固可靠。
2.在使用过程中，应定期检查浪涌抑制器的外观和性能，确保其正常工作。
3.在进行设备维护和检修时，应按照相关规定对浪涌抑制器进行检查和测试。
4.在更换浪涌抑制器时，应选用符合设计和性能要求的产品，不得随意更换其他类型或品牌的浪涌抑制器。
5.应按照设计和使用要求，正确选择浪涌抑制器的型号、规格和数量，确保其满足系统的需求。
6.在安装和使用过程中，应遵守相关安全规定和操作规程，确保人员和设备的安全。
7.在使用过程中，如发现异常情况或故障问题，应及时进行处理和排除，确保系统的稳定性和可靠性。
输入冲击电流标准
输入冲击电流标准
输入冲击电流标准是指在电器设备或电子产品的电源输入端，突然施加的瞬间大电流的规定。
这个标准通常用于评估设备对电源浪涌或突发电流的抗扰能力。
输入冲击电流标准的目的是确保设备在正常使用过程中，能够承受瞬间的大电流冲击而不受到损坏或干扰。
这种冲击电流可能由电源系统的故障、闪电、静电放电等引起。
具体的输入冲击电流标准可能因地区、行业或产品类型而有所不同。
例如，国际电工委员会（IEC）制定了一系列标准，如IEC 61000-4-5，用于评估设备对电源瞬变的抗扰能力。
这些标准规定了输入冲击电流的波形、峰值电流、持续时间等参数。
在设计和测试电器设备或电子产品时，遵循相应的输入冲击电流标准是很重要的。
这样可以确保设备在遇到瞬间大电流冲击时能够正常工作，提高其可靠性和稳定性。
如果你需要了解特定产品或地区的输入冲击电流标准，建议查阅相关的标准文档或咨询专业人士。
开关电源冲击电流
开关电源冲击电流
浪涌电流通常使用罗氏线圈来测量，目前全球做的最好的是pearson这一家的，很贵，动辄上万。
自己也可以试着利用欧姆定律做，即使用一个较小的电阻，比如0.1ohm，功率和耐压够大，穿在线路中测量他的电压，就可以知道电流了。
当然要使用无感的，使用电阻率合适的康铜丝可以，采用对绕的方式。
具体可参见西交大陈景亮老师和姚学龄老师的书，具体书名忘记了。
这个要有专门的检测设备才能做的，深圳天盾防雷有这些设备的，看资料找何工。
开关电源规格书中的启动冲击电流是哪一项
通常开关电源是以交流输入的，交流电源经二极管整流后得到脉动的单极性电源，为了滤除脉动纹波得到平滑的直流电源，在整流后大多采用大电容平滑滤波措施。
刚开机时由于平滑电容上的电压为零，因此刚开机时经整流得到的脉动电源将向平滑电容充电，根据电容上二端电压不能突变的原理，开机瞬间平滑电容的等效电路相当于短路，因此开机瞬间的冲击电流陡然增加，大多数开关电源的启动冲击电流基本上就是平滑电容开机瞬间容抗为为零时对平滑电容的冲充电电流击电流。
320uf的电容 浪涌电流
320uf的电容浪涌电流浪涌电流是指电路中突然出现的瞬态电流，通常由于突然断开或接通电路导致。
在电容器中，当电容器两端的电压突然改变时，会引发浪涌电流。
本文将以320uf的电容为例，探讨浪涌电流的特点和应对方法。
一、浪涌电流的特点浪涌电流是瞬态电流，其特点如下：1. 瞬间高峰：浪涌电流的幅值非常大，瞬间高达数十甚至数百安培，远远超过电路正常工作时的电流。
2. 时间短暂：浪涌电流的持续时间很短，通常在几微秒到几毫秒之间，但足以对电路元件造成损害。
3. 反向电流：浪涌电流不仅具有正向电流，还可能引发反向电流，导致电路中的元件受到双向冲击。
二、浪涌电流的应对方法为了保护电路元件免受浪涌电流的损害，可以采取以下措施：1. 使用浪涌电流抑制器：浪涌电流抑制器是一种电子元件，能够限制浪涌电流的幅值，保护电路中的其他元件不受损害。
通过将浪涌电流抑制器连接在电容器两端，可以有效地减小浪涌电流的幅值。
2. 增加电容器的额定电压：选择具有较高额定电压的电容器，能够提高电容器对浪涌电流的耐受能力。
这样可以减少浪涌电流对电容器的损害，延长电容器的使用寿命。
3. 合理布局电路：合理布局电路可以降低浪涌电流对其他电路元件的干扰。
例如，将电容器与其他敏感元件相隔一定距离，避免浪涌电流直接影响到它们。
4. 限流电阻：在电容器两端串联一个限流电阻，能够限制浪涌电流的幅值。
通过调整限流电阻的阻值，可以根据实际需求来控制浪涌电流的大小。
三、结语浪涌电流是电路中常见的瞬态电流，其特点是瞬间高峰、时间短暂和反向电流。
为了保护电路中的元件不受浪涌电流的损害，我们可以采取一系列的应对方法，如使用浪涌电流抑制器、增加电容器的额定电压、合理布局电路和串联限流电阻等。
通过这些措施，我们可以提高电路的稳定性和可靠性，延长电路元件的使用寿命。
让我们共同致力于保护电路，提高电器设备的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浪涌电流是surge current；而冲击电流是inrush current。
surge current是EMS的一个测试项目，即雷击试验，通过特定的装置通过感容打入一个超大的电流脉冲，电源需要经受得起这个脉冲而不损坏；而inrush current是一入市电，特别是90/-90度输入电压高端时的电流第一个脉冲值，不能超过规定值。
浪涌电流的规定为：IEC 61000-4-5；国标里面为：GB/T 17626.5 电磁兼容试验和测量浪涌（冲击）坑扰度试验。
请问一下关于冲击电流的标准是什么样的呢？对于电流的限值是怎么规定的呢？？
浪涌电流指电源接通瞬间，流入电源设备的峰值电流。
由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。
电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。
反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。
浪涌电流同样也是指电网中出现的短时间象“浪”一样的高电压引起的大电流。
当某些大容量的电气设备接通或断开时间，由于电网中存在电感，将在电网产生“浪涌电压”，从而引发浪涌电流。
一般不管设备容量大小，都会存在浪涌电压，问题是小容量的设备产生的浪涌电压较小，不会产生多大的危害，因此常常被人们所忽略。
