张全元变电运行现场技术问答
变电运行现场技术问答

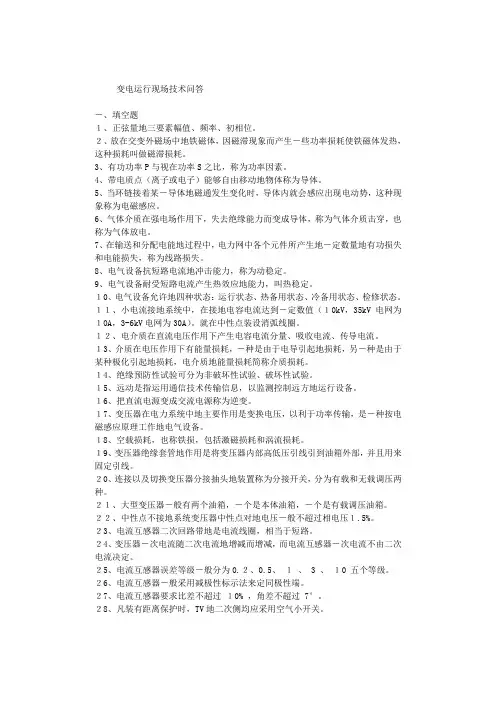

变电运行现场技术问答－、填空题１、正弦量地三要素幅值、频率、初相位。
２、放在交变外磁场中地铁磁体，因磁滞现象而产生－些功率损耗使铁磁体发热，这种损耗叫做磁滞损耗。
3、有功功率P与视在功率S之比，称为功率因素。
4、带电质点（离子或电子）能够自由移动地物体称为导体。
5、当环链接着某－导体地磁通发生变化时，导体内就会感应出现电动势，这种现象称为电磁感应。
6、气体介质在强电场作用下，失去绝缘能力而变成导体，称为气体介质击穿，也称为气体放电。
7、在输送和分配电能地过程中，电力网中各个元件所产生地－定数量地有功损失和电能损失，称为线路损失。
8、电气设备抗短路电流地冲击能力，称为动稳定。
9、电气设备耐受短路电流产生热效应地能力，叫热稳定。
１0、电气设备允许地四种状态：运行状态、热备用状态、冷备用状态、检修状态。
１１、小电流接地系统中，在接地电容电流达到－定数值（１0kV，35kV电网为１0A，3-6kV电网为30A）。
就在中性点装设消弧线圈。
１２、电介质在直流电压作用下产生电容电流分量、吸收电流、传导电流。
１3、介质在电压作用下有能量损耗，－种是由于电导引起地损耗，另－种是由于某种极化引起地损耗，电介质地能量损耗简称介质损耗。
１4、绝缘预防性试验可分为非破坏性试验、破坏性试验。
１5、远动是指运用通信技术传输信息，以监测控制远方地运行设备。
１6、把直流电源变成交流电源称为逆变。
１7、变压器在电力系统中地主要作用是变换电压，以利于功率传输，是－种按电磁感应原理工作地电气设备。
１8、空载损耗，也称铁损，包括激磁损耗和涡流损耗。
１9、变压器绝缘套管地作用是将变压器内部高低压引线引到油箱外部，并且用来固定引线。
２0、连接以及切换变压器分接抽头地装置称为分接开关，分为有载和无载调压两种。
２１、大型变压器－般有两个油箱，－个是本体油箱，－个是有载调压油箱。
２２、中性点不接地系统变压器中性点对地电压－般不超过相电压１.5%。
变电运行现场技术问答1
京能集团北京国际电力新能源有限公司Beijing International New Energy Co.,Ltd变电站现场培训资料内蒙古京能风电场2006年12月14日现场知识培训资料第一章设备巡视检查一、变电站巡视检查制度、及要求。
变电所的巡回检查制度是确保设备正常安全运行的有效制度。
各变电所应该根据运行设备的实际情况，并总结以往处理设备事故、障碍和缺陷的经验教训，制度出具体的检查方法。
巡回检查制度应明确规定检查的项目及内容，周期和巡回检查的路线，并做好明显的标志。
巡回检查的路线应根据设备区域和电气设备的检查项目和内容制定。
有条件的变电所应配备必要的检查工具，在高峰负荷期，可采用红外线测温仪进行检查。
另外，应保证充足良好的照明，为设备巡视提供必备条件。
夜间、恶劣气候下及特殊任务的特训，要明确具体的巡视要求和注意事项，采取必要的措施，特训必须有所值班负责人产加。
每次巡回检查后，应该检查的设备缺陷记入设备缺陷记录簿中，巡回检查者应对记录负责。
1、设备巡视检查的作用是什么？对设备的定期巡视检查是随时掌握设备的运行情况、变化情况、发现设备异常情况、确保设备的连续安全运行的主要措施，值班人员必须按设备巡视线路认真执行。
巡视中不得兼做其他工作，遇雷雨是应停止巡视。
值班人员对运行设备应做到正常运行按时查，高峰、高温、认真查，天气突变及时查，重点设备重点查，薄弱设备仔细查。
2、设备巡视应注意哪些事项？（1）遵守《电业安全工作规程》（发电厂和变电站电气部分）第一章第二节中对高压设备巡视的有关规定。
（2）确定巡视路线，按照巡视路线图进行巡视，以防漏巡。
（3）发现缺陷及时分析，做好记录并按照缺陷管理制度向班长和上级汇报。
（4）巡视高压配电设备装置一般应有两人同行。
应考试合格后，单位领导批准，允许单独巡视高压设备的人员可单独巡视。
（5）巡视高压设备时，人体与带电体的安全距离不得小于工作规程的规定值，严防因误接近高压设备而引起的触电。
变电运行现场案例分析与技术问答
变电运行现场案例分析及技术问答张秀娥目录第一部分现场案例分析第二部分现场技术问答第二部分现场技术问答第四章变压器、互感器运行操作及异常处理1、自耦变压器和普通变压器相比有哪些优缺点？答：自耦变压器和普通变压器相比，具有以下优点：（1）自耦变压器的计算容量小于额定容量，在额定容量相同的情况下，自耦变压器体积小，重量轻，节省材料，成本较低。
（2）所用有效材料（铜和硅钢片）减少，使铜耗、铁耗相应减少，效率较高。
（3）体积小，方便运输安装，提高了变压器的极限制造容量。
自耦变压器的主要缺点是：（1）自耦变压器高、中压侧有电的联系，高压侧发生故障会引起中压侧过电压。
为此，一、二次都必须装设避雷器。
不能认为一、二次绕组是串联的，一次已装，二次就可省略。
（2）自耦变压器的短路阻抗比同容量双绕组变压器小，其短路电流较大，需采取相应的限制和保护措施。
（3）自耦变压器的电流流向与普通三绕组变压器不同，在高压侧向中压侧传送功率，低压侧有无功功率补偿的常见运行方式下，可能会出现变压器还未达到额定出力公共绕组已有过负荷的现象，此时公共绕组需增设过负荷保护，以防止在特殊运行方式下有可能出现的过负荷情况。
2、为什么自耦变压器的中性点必须直接接地或经小电抗器接地？答：因为自耦变压器高、中压侧的是同一个中性点，当自耦变压器高压侧网络发生单相接地故障时，若中性点不接地时，则会在中压侧非故障相对地出现很高的过电压。
正常运行时，变压器高压侧U 1与中压侧U 2的关系是：U 1＝K 12U 2当主变压器高压侧A 相接地短路时，中压侧非故障相对地电压：取U 2为基准，设U 2a ＝1，则K 12＝U 1A /U 2a =U 1A ,非故障相电压标幺值为：U 2＊＝112212++K K当K ＝2时U 2＊＝7从上述公式可知，自耦变压器变比K 12越大，中压侧的过电压倍数也越高。
如图4－1为变压器高压侧A 相接地短路时的相量图。
为了防止这种情况，其中性点必须接地，而且为接地的可靠常采用两点接地的方式。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5. 过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用： 1 ）差动保护二次回路及电流互感器回路有变动或进行校验时。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5.过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用： 1）差动保护二次回路及电流互感器回路有变动或进行校验时。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5.过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用： 1）差动保护二次回路及电流互感器回路有变动或进行校验时。
变电运行现场技术问答
内容摘要
例如，某电力公司在检修中发现一条110kV线路的保护装置出现故障，但无法确定具体原因。通 过查阅本书的相关内容，技术人员最终确定了故障原因是软件故障，并采取措施及时修复了保护 装置，避免了可能的停电事故。这个例子说明了本书在解决实际变电运行现场问题中的重要作用。 《变电运行现场技术问答》是一本非常实用的专业书籍，具有很高的参考价值。其特点在于通过 问答形式，直接针对实际运行现场问题进行解答，方便读者快速查找和掌握所需知识。本书不仅 介绍了基本的理论知识，还融入了作者丰富的实践经验，使得读者可以更好地理解和掌握相关技 术。对于电力工程师和技术人员来说，《变电运行现场技术问答》是一本不可或缺的参考书籍， 有助于提高其在变电运行现场的技术水平和工作效率。
《变电运行现场技术问答》这本书具有很高的实用价值。通过阅读这本书，我们可以快速掌握变 电运行现场的常见问题及其解决方法。
精彩摘录
书中还介绍了许多新技术、新设备和新工艺在电力系统中的应用，使得这本书更具参考价值。尽 管这本书的专业性较强，但通过作者的深入浅出和实例讲解，使读者易于理解和接受。我相信， 无论是电力行业的初学者还是有经验的从业者，都能从这本书中受益匪浅。强烈推荐读者去阅读 这本书，以提升自己的专业素养和实践能力。
还有一个问题是“母线差压保护的作用是什么？”回答中提到，母线差压保护是一种反映母线上 电压和电流变化的保护装置。当母线上发生短路故障时，差压保护能够迅速动作，切除故障，从 而保护母线和设备的安全。这种保护装置在电力系统中应用广泛，对于提高电力系统的稳定性和 可靠性具有重要作用。
在摘录过程中，我遇到了一些问题，例如对于一些专业术语的理解不够深入，有些问题比较复杂， 需要反复阅读和思考才能理解。为了解决这些问题，我积极查阅相关资料，向专业人士请教，不 断深化自己的理解。
张全元变电运行现场技术问答
变电运行现场技术问答基础知识1. 什么叫电路 ?答 :电路就是电流流通的路径。
它是由电源、负载 ( 用电设备 ) 、连接导线以及控制电器等组成。
电源 : 是产生电能的设备 , 它的作用是将其它形式的能量 ( 如化学能、热能、机械能、原子能等 ) 转变成电能 , 并向用电设备供给能量。
负载 : 是各种用电设备。
它的作用是将电能转变为其它形式的能量。
连接导线 : 它把电源和负载联成一个闭合通路 , 起着传输和分配电能的作用。
控制电器 : 其作用是执行控制任务和保护电器设备。
2. 什么叫线性电路 ?答 : 线性电路是指由线性元件所组成的电路。
例如电阻是线性元件 , 其阻值是常数 , 与外加电压、电流数值无关。
3. 什么叫非线性元件 ? 什么叫非线性电路 ?答 : 若流过元件的电流与外加电压不成比例 ,则这样的元件就称为非线性元件。
含有非线性元件的电路称为非线性电路。
4. 什么叫电荷 ?答 : 电的量度 , 习惯上也把带电体本身简称电荷。
电子是其最小单元。
任何物体都含有大量的极微小带正电和带负电质点 , 在正常条件下 , 这些带正电和带负电质点在数值上是相等的。
由于某种原因 , 使负电荷多于 ( 或少于 ) 正电荷 , 因而这个物体便带负电 ( 或带正电 ) 。
电荷以字母 Q 表示 , 单位为库仑 (C), 一个电子的电荷 Q =1.6 × 10-9Co5. 什么叫电流 ? 什么叫电流强度 ?答 : 通常把电荷的有规律运动称为电流。
电流强度是表示电流大小的一个物理量 , 指单位时间穿过导体截面积的电荷 , 以字母I 表示 , 单位为安培 (A), 简称安。
习惯上往往把电流强度简称电流。
6. 什么叫电位 ? 什么叫电压 ?答 : 电场中某点的电位 , 在数值上等于单位正电荷沿任意路径从该点移至无限远处的过程中电场力所做的功, 其单位为伏特 , 简称伏 , 用字母 V 表示。
静电场或电路中两点间的电位差称为电压。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5.过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用：1）差动保护二次回路及电流互感器回路有变动或进行校验时。
变电站值班员张全元技术问答历年考试重点题目综述
1、500kV超高压系统有何特点？ P18答：（1）输送容量大，输电线路长，因此，500KV线路采用多分裂导线。
（2）500KV主变压器、并联电抗器容量大、结构复杂、尺寸高大、占地面积大。
（3）设置大容量的无功功率补偿装置。
（4）长线路的电容效应产生的充电无功，会在线路轻载或空载的情况下产生工频过电压。
（5）在线路操作时，易产生操作过电压。
（6）无线电干扰大。
（7）静电感应大。
（8）电晕效应强。
（9）继电保护二次接线复杂，保护双重化。
（10）500KV变电所的运行噪音大。
2、什么是一次设备？什么是二次设备？ P20答：一次设备：指直接生产和输配电能的设备，经这些设备，电能从发电厂送到各用户。
如发电机、变压器、断路器、隔离开关、电压互感器、电流互感器等。
二次设备：指对一次设备进行监视、测量、控制、调节、保护以及为运行、维护人员提供运行工况或产生指挥信号所需的电气设备。
3、电气设备分为哪些类型？ P20答：（1）生产和转换电能的设备。
(2) 接通或断开电路的开关电器。
（3）限制故障电流和防御过电压的电器。
（4）接地装置。
（5）交流电气一、二次之间的转换设备。
4、什么叫直流系统？直流系统在变电站中起什么作用？ P21答：由蓄电池和硅整流充电器组成的直流供电系统，称为蓄电池组。
直流系统在变电所中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。
它还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
5、什么是线路充电功率？ P22答：由线路的对地电容电流所产生的无功功率称为线路的充电功率。
6、电力系统中有哪些无功电源？ P24答：电力系统中无功电源有：发电机、同步调相机、补偿电容器、静止无功补偿装置等。
7、电力系统中有哪些调压措施？ P24答：电力系统的调压措施有：调节励磁电流以改变发电机端电压UG，适当选择变压器变比，改变线路参数，改变无功功率的分布。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5.过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用： 1）差动保护二次回路及电流互感器回路有变动或进行校验时。
变电站值班员张全元技术问答历年考试重点题目.
1、500kV超高压系统有何特点？ P18答：（1）输送容量大，输电线路长，因此，500KV线路采用多分裂导线。
（2）500KV主变压器、并联电抗器容量大、结构复杂、尺寸高大、占地面积大。
（3）设置大容量的无功功率补偿装置。
（4）长线路的电容效应产生的充电无功，会在线路轻载或空载的情况下产生工频过电压。
（5）在线路操作时，易产生操作过电压。
（6）无线电干扰大。
（7）静电感应大。
（8）电晕效应强。
（9）继电保护二次接线复杂，保护双重化。
（10）500KV变电所的运行噪音大。
2、什么是一次设备？什么是二次设备？ P20答：一次设备：指直接生产和输配电能的设备，经这些设备，电能从发电厂送到各用户。
如发电机、变压器、断路器、隔离开关、电压互感器、电流互感器等。
二次设备：指对一次设备进行监视、测量、控制、调节、保护以及为运行、维护人员提供运行工况或产生指挥信号所需的电气设备。
3、电气设备分为哪些类型？ P20答：（1）生产和转换电能的设备。
(2) 接通或断开电路的开关电器。
（3）限制故障电流和防御过电压的电器。
（4）接地装置。
（5）交流电气一、二次之间的转换设备。
4、什么叫直流系统？直流系统在变电站中起什么作用？ P21答：由蓄电池和硅整流充电器组成的直流供电系统，称为蓄电池组。
直流系统在变电所中为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。
它还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
5、什么是线路充电功率？ P22答：由线路的对地电容电流所产生的无功功率称为线路的充电功率。
6、电力系统中有哪些无功电源？ P24答：电力系统中无功电源有：发电机、同步调相机、补偿电容器、静止无功补偿装置等。
7、电力系统中有哪些调压措施？ P24答：电力系统的调压措施有：调节励磁电流以改变发电机端电压UG，适当选择变压器变比，改变线路参数，改变无功功率的分布。
变电运行技术问答题
变电运行技术问答题库1．同期重合闸在什么情况下不动作？答：在以下情况下不动作：1）若线路发生永久性故障，装有无压重合闸的断路器重合后立即断开，同期重合闸不会动作。
2）无压重合闸拒动时，同期重合闸也不会动作。
3）同期重合闸拒动。
2．在什么情况下将断路器的重合闸退出运行？答：在以下情况下：1）断路器的遮断容量小于母线短路容量时，重合闸退出运行。
2）断路器故障跳闸次数超过规定，或虽未超过规定，但断路器严重喷油、冒烟等，经调度同意后将重合闸退出运行。
3）线路有带电作业，当值班调度员命令将重合闸退出运行。
4）重合闸装置失灵，经调度同意后将重合闸退出运行。
3．备用电源自投装置在什么情况下动作？答：在因为某种原因工作母线电源侧的断路器断开，使工作母线失去电源的情况，自投装置动作，将备用电源投入。
4．继电保护装置在新投入及停运后投入运行前应做哪些检查？答：应做以下检查：1）查阅继电保护记录，保证合格才能投运并掌握注意事项。
2）检查二次回路及继电器应完整。
3）标志清楚正确。
5.过流保护为什么要加装低电压闭锁？答：过流保护的动作电流是按躲过最大负荷电流整定的，在有些情况下不能满足灵敏度的要求。
因此为了提高过流保护在发生故障时的灵敏度和改善躲过最大负荷电流的条件，所以在过流保护中加装低电压闭锁。
6．为什么在三绕组变压器三侧都装过流保护？它们的保护范围是什么？答：当变压器任意一侧的母线发生短路故障时，过流保护动作。
因为三侧都装有过流保护，能使其有选择地切除故障。
而无需将变压器停运。
各侧的过流保护可以作为本侧母线、线路的后备保护，主电源侧的过流保护可以作为其他两侧和变压器的后备保护。
7．何种故障瓦斯保护动作？答：1）变压器内部的多相短路。
2）匝间短路，绕组与铁芯或与外壳短路。
3）铁芯故障。
4）油面下降或漏油。
5）分接开关接触不良或导线焊接不牢固。
8．在什么情况下需将运行中的变压器差动保护停用？答：在以下情况下需将运行中的变压器差动保护停用： 1）差动保护二次回路及电流互感器回路有变动或进行校验时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电运行现场技术问答基础知识1. 什么叫电路 ?答 :电路就是电流流通的路径。
它是由电源、负载 ( 用电设备 ) 、连接导线以及控制电器等组成。
电源 : 是产生电能的设备 , 它的作用是将其它形式的能量 ( 如化学能、热能、机械能、原子能等 ) 转变成电能 , 并向用电设备供给能量。
负载 : 是各种用电设备。
它的作用是将电能转变为其它形式的能量。
连接导线 : 它把电源和负载联成一个闭合通路 , 起着传输和分配电能的作用。
控制电器 : 其作用是执行控制任务和保护电器设备。
2. 什么叫线性电路 ?答 : 线性电路是指由线性元件所组成的电路。
例如电阻是线性元件 , 其阻值是常数 , 与外加电压、电流数值无关。
3. 什么叫非线性元件 ? 什么叫非线性电路 ?答 : 若流过元件的电流与外加电压不成比例 ,则这样的元件就称为非线性元件。
含有非线性元件的电路称为非线性电路。
4. 什么叫电荷 ?答 : 电的量度 , 习惯上也把带电体本身简称电荷。
电子是其最小单元。
任何物体都含有大量的极微小带正电和带负电质点 , 在正常条件下 , 这些带正电和带负电质点在数值上是相等的。
由于某种原因 , 使负电荷多于 ( 或少于 ) 正电荷 , 因而这个物体便带负电 ( 或带正电 ) 。
电荷以字母 Q 表示 , 单位为库仑 (C), 一个电子的电荷 Q =1.6 × 10-9Co5. 什么叫电流 ? 什么叫电流强度 ?答 : 通常把电荷的有规律运动称为电流。
电流强度是表示电流大小的一个物理量 , 指单位时间穿过导体截面积的电荷 , 以字母I 表示 , 单位为安培 (A), 简称安。
习惯上往往把电流强度简称电流。
6. 什么叫电位 ? 什么叫电压 ?答 : 电场中某点的电位 , 在数值上等于单位正电荷沿任意路径从该点移至无限远处的过程中电场力所做的功, 其单位为伏特 , 简称伏 , 用字母 V 表示。
静电场或电路中两点间的电位差称为电压。
其数值等于单位正电荷在电场力的作用下 ,从一点移动到另一点所做的功 , 以字母 U 表示 , 单位为伏特 , 简称伏。
7. 什么叫电阻和电阻率 ?答 : 将电荷在导体内定向运动所受到的阻碍作用称为导体的电阻 , 以字母 R 或 r 表示 ,单位为欧姆 (Ω), 简称欧。
电阻率又叫电阻系数或比电阻。
是衡量物质导电性能好坏的一个物理量 , 以字母ρ表示 , 单位为 Q .mm2/m。
电阻率在数值上等于用该物质做的长 lm, 截面积为 1mm2的导线 , 在温度为 20 ℃时的电阻值。
电阻率愈大 , 则物质的电阻愈大 , 导电性能愈低。
8. 什么叫电导和电导率 ?答 : 物体传导电流的本能叫做电导。
在直流电路里 , 电导的大小用电阻值的倒数衡量 ,以字母 G 表示 , 单位为西门子 (S) 。
电导率又叫电导系数 , 也是衡量物质导电性能好坏的一个物理量。
其大小用电阻率的倒数来衡量 , 以字母γ表示 , 单位为 (S/m) 。
9. 什么叫介电系数ε ?答 : 介电系数ε是表示电介质在电场中极化性能的大小 ( 真空中的ε值为 1), 它影响到导体间的电容 , 在使用两层或多层不同介质时还影响到各层间电场强度的分布。
10. 什么叫电动势 ?答 : 电路中因其他形式的能量转换为电能所引起的电位差 , 叫做电动势 , 其数值等于单位正电荷从电源负极经电源内部移至正极时所做的功 , 以字母 E 表示 , 单位为伏特 (V) 。
11. 什么叫恒压源 ? 它有何特点 ?答 : 在定电势源中 , 如果内阻 R 。
很小 ( 与负载电阻比较 ), 则电源、端电压将不随负载而变 , 称为恒压源。
恒压源的特点如下 :(1) 恒压源的端电压在电源允许的范围内不随负载电流的变化 , 其外特性 U =f(I) 是一条平行于横坐标 (I) 的直线。
l(2) 恒压源电流的大小是由外电路的负载电阻 RL 决定的 , 即 I=Us/RLo 恒压源不允许短路 , 否则输出电流趋向无限大而把电源烧坏。
恒压源是理想电源 , 实际上是不存在的。
只有当电压源的内阻 R 。
远小于负载电阻 RL 时 , 可看作是恒压源。
12. 什么叫恒流源 ? 它有何特点 ?答：在定激流源中 , 如果内电导很小 ( 即与负载比较 , 电源内阻很大 ), 则电源输出的电流将不随负载而变化 , 称为恒流源。
恒流源的特点如下:(1) 恒流源在电路中提供恒定的电流人 , 其值与负载电阻 RL 大小元关。
(2) 恒流源两端电压由外电路决定。
恒流源是理想元件 , 实际不存在。
只有当电流源内阻 Rs 远大于负载电阻 RL 时 , 可近似看作是恒流源。
13. 什么叫自感和互感 ?答 : 由线圈自身的电流变化而产生的感应电动势称为自感电动势。
自感电动势的大小与电流的变化速度与线圈本身的结构及其周围的介质的导磁系数有关。
为了计算方便 , 将线圈本身的匣数、几何形状、周围介质的导磁系数等因素综合起来 , 称为自感系数 , 简称自感或电感。
其数值等于单位时间内 , 电流变化一个单位时由于自感而产生的电动势 , 以字母 L 表示 , 单位为亨利 ( 则 , 简称亨。
有两只线圈互相靠近但没有电气联系 , 在第一只线圈中的电流所产生的磁通有一部分会与第二只线圈相环链。
当第一只线圈中电流发生变化时 , 与第二只线圈环链的磁通也发生变化 , 在第二只线圈中产生感应电动势和感应电流 , 此感应电流反过来也会在第一只线圈中产生感应电势。
这种现象叫做互感现象。
两个线圈的交链磁通与产生交链磁通的电流之比称为两只线圈的互感系数 , 简称互感 , 以字母 M 表示 , 单位为亨利 (H), 简称亨。
14. 什么叫电感 ? 什么叫电容 ?答 :电感是自感与互感的统称。
电容表示被介质分隔的两个任何形状的导体 , 在单位电压作用下 , 贮存电场能量 ( 电荷 ) 能力的一个参数 , 以字母 C 表示 , 单位为法拉 (F) 。
电容在数值上等于导体所具有电量与两导体电位差 ( 电压 ) 之比值 , 即 :C =Q/Uo15. 什么是感抗 ? 什么是容抗 ? 什么是阻抗 ?答 :当交流电流流过具有电感的电路时 , 电感有阻碍交流电流流过的作用 , 这种作用叫做感抗 , 以符号 XL 表示 , 单位为欧姆。
感抗的大小可以表示为 XL=hiE= 叫。
可见 XL 与频率 f 或角频率成正比。
当交流电流过具有电容的电路时 , 电容有阻碍交流电流过的作用 , 这种作用叫做容抗 ,以符号 Xc 表示 , 单位为欧姆。
容抗的大小可以表示为 Xc=1/hjC=1/ ωC 。
可见 Xc 与 f 或ω成反比。
当交流电流过具有电阻、电感、电容的电路时 , 它们有阻碍交流电流过的作用 , 这种作用叫做阻抗 , 以字母 Z 表示 , 单位为欧姆。
阻抗的大小可以表示为22z==16. 什么叫直流电 ? 什么叫交流电 ?答 : 大小和方向不随时间变化的电流称为直流 , 又称稳恒电流。
交流又称交流电或交变电流 , 是指大小和方向随时间作周期性变化的电流。
17. 什么是正弦电流 ? 什么是非正弦电流 ?答：正弦电流指随时间按正弦规律变化的交流电流。
非正弦电流指不按正弦规律变化的交变电流称为非正弦电流。
18. 什么是脉动电流 ?答 : 大小随时间变化而方向不变化的电流 , 称为脉动电流。
19. 什么叫频率 ? 什么叫周期 ?答：将每秒钟内电流方向改变的次数称为交流电的频率 , 以字母 f 表示 , 单位为赫兹 ( Hz ) 或者 s-1, 简称赫。
交流电每变化一周所需要的时间称为周期 , 以字母 T 表示 , 单位为秒 (s) 。
20. 正弦量的三要素是什么 ? 各指什么含义 ?答：正弦量的三要素是指正弦量的幅值、频率和初相位。
幅值指的是正弦量的最大瞬时值 , 用大写字母加下标 "m" 表示。
频率 f 是正弦量在单位时间内重复的次数 , 在表达式中 , 一般用角频率ω来表示( ω =2πf) 。
角频率表示单位时间所变化的弧度 , 单位为弧度 / 秒 (mdh) 。
初相位指计时起点 (t=0 时刻 ) 正弦量的相位角。
初相位在这三要素中也非常重要 ,初相位不同 , 所体现的波形位置就不同。
21.什么叫相位差？相位差是反映两个频率正弦量相位关系的一个量，等于两者的出相位之差。
22.什么叫平均值？什么叫有效值？答：交变电流的平均值是指在某段时间内流过电路的总电荷与该段时间的比值。
正弦量得平均值通常指正半周期内的平均值，它与最大值的关系是：平均值=0.637最大值。
有效值：在两个相同的电阻器中，分别通以直流电和交流电，如果在一个周期内，它们产生的热量相等，那么就把此直流电的大小定为交流电的有效值。
正弦电流的有效值等于它最大值的JE/2倍。
在工程上，一般所说的正弦电压、电流的大小都是指有效值。
23.什么叫功率？什么叫有功功率？什么叫无功功率？什么叫视在功率？什么叫电能？答：在单位时间内所做的功称为功率。
单位时间的电能称为电功率。
电功率分为视在功率、有功功率和无功功率三种。
有功功率：指交流电瞬时功率在一个周期内的平均值，故称平均功率，以字母P表示，单位为千瓦（KW）它在电路中指电阻部分所消耗的功率，对电动机来说是指它的出力。
