数据中心机柜长度设计标准
数据中心机柜长度设计标准

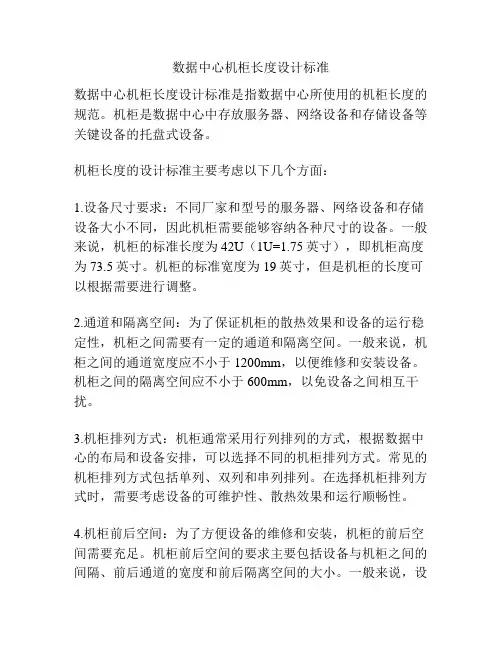

数据中心机柜长度设计标准是指数据中心所使用的机柜长度的规范。
机柜是数据中心中存放服务器、网络设备和存储设备等关键设备的托盘式设备。
机柜长度的设计标准主要考虑以下几个方面:
1.设备尺寸要求:不同厂家和型号的服务器、网络设备和存储设备大小不同,因此机柜需要能够容纳各种尺寸的设备。
一般来说,机柜的标准长度为42U(1U=1.75英寸),即机柜高度为73.5英寸。
机柜的标准宽度为19英寸,但是机柜的长度可以根据需要进行调整。
2.通道和隔离空间:为了保证机柜的散热效果和设备的运行稳定性,机柜之间需要有一定的通道和隔离空间。
一般来说,机柜之间的通道宽度应不小于1200mm,以便维修和安装设备。
机柜之间的隔离空间应不小于600mm,以免设备之间相互干扰。
3.机柜排列方式:机柜通常采用行列排列的方式,根据数据中心的布局和设备安排,可以选择不同的机柜排列方式。
常见的机柜排列方式包括单列、双列和串列排列。
在选择机柜排列方式时,需要考虑设备的可维护性、散热效果和运行顺畅性。
4.机柜前后空间:为了方便设备的维修和安装,机柜的前后空间需要充足。
机柜前后空间的要求主要包括设备与机柜之间的间隔、前后通道的宽度和前后隔离空间的大小。
一般来说,设
备与机柜之间及机柜前后通道的宽度应不小于800mm,前后
隔离空间的大小应不小于600mm。
综上所述,数据中心机柜长度设计标准主要考虑设备尺寸要求、通道和隔离空间、机柜排列方式以及机柜前后空间。
遵循这些设计标准可以保证数据中心的设备安装和运行的顺利进行,提高数据中心的运维效率和设备的稳定性。
数据中心基础设施技术规范
数据中心基础设施技术规范一、引言数据中心是现代信息技术发展的核心基础设施之一,它承载着大量的数据和应用系统,对于企业的运营和发展至关重要。
为了确保数据中心的稳定运行和安全性,制定本技术规范,规范数据中心基础设施的建设和运维。
二、术语和定义1. 数据中心:指用于存储、处理和传输数据的设施,包括机房、服务器、网络设备等。
2. 基础设施:指数据中心的硬件设备和相关设施,如供电系统、制冷系统、网络设备等。
三、基础设施建设1. 机房选择与布局(1)机房应位于安全、稳定的地理位置,远离自然灾害和污染源。
(2)机房应具备足够的面积和高度,以容纳服务器机柜、设备和通道。
(3)机房布局应合理,保证设备之间的间距和通风通道,避免热量积聚和设备过热。
2. 供电系统(1)供电系统应采用双路供电设计,确保数据中心的稳定供电。
(2)应配备UPS(不间断电源)系统,以应对突发停电情况。
(3)应具备备用发机电组,以应对长期停电情况。
3. 制冷系统(1)制冷系统应能够稳定地控制机房的温度和湿度,保持设备的正常工作状态。
(2)应采用冷热通道隔离设计,减少热量交叉和能耗。
(3)应定期检查和维护制冷设备,确保其正常运行。
4. 网络设备(1)网络设备应具备足够的带宽和稳定性,以满足数据中心的通信需求。
(2)应采用冗余设计,确保网络的高可用性和容错能力。
(3)应定期检查和更新网络设备,保持其性能和安全性。
四、基础设施运维1. 设备管理(1)应建立设备清单和台账,记录设备的基本信息、采购日期和维护记录。
(2)应定期对设备进行巡检和维护,确保其正常运行和安全性。
(3)应建立设备故障处理流程,及时响应和解决设备故障。
2. 安全管理(1)应建立严格的门禁制度,限制非授权人员进入数据中心。
(2)应安装监控设备,对机房和设备进行24小时监控。
(3)应定期进行安全演练和风险评估,提升数据中心的安全性和应急响应能力。
3. 灾备管理(1)应建立灾备计划,规划备份数据和应用系统的恢复方案。
IDC数据中心机房建设分析

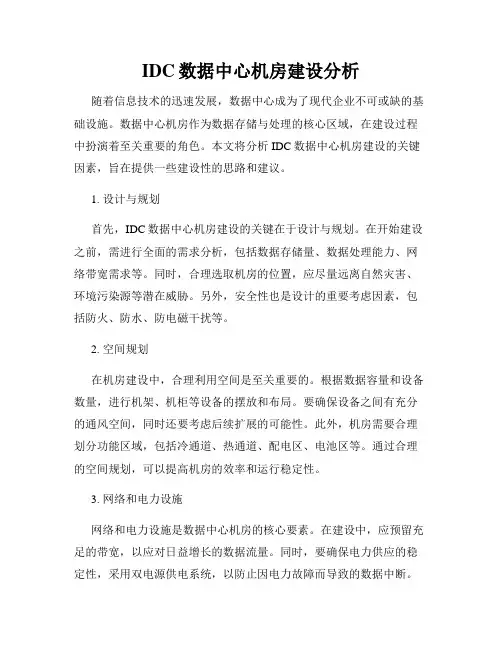

IDC数据中心机房建设分析随着信息技术的迅速发展,数据中心成为了现代企业不可或缺的基础设施。
