安全继电器接线大全
安全继电器接线功能详细介绍（中文）
PNOZ X3P产品描述安全继电器PNOZ X3P被封装在一个45mm p-99的塑壳里面。
该装置可以接24 ... 240 VAC/DC.的电源使用。
Descrip tionThe SafetyRelay PNOZ X3P is enclose d in a45 mm P-99 housing. The unit can beoperate d with 24 ... 240 VAC/DC.特点•继电器输出：3对常开触点和一对辅助触点。
Positiv eguide d型触点。
（指采用机械方式联接使常开和常闭触点永远不能同时闭合的触点）•接线连接包括急停按钮、安全门限位开关、复位按钮。
•状态指示灯。
•扩展接触器/继电器的状态监视•晶体管有输出表明装置已备妥。
继电器兼容以下安全标准要求：•电路是含有内置自检功能的冗余设计--符合EN 954-1•在自身组件失效的情况下安全功能仍然起作用•安全功能继电器的正确开闭在每个on-off过程中被自动测试•继电器装有一只电子式保险Feature s:•Relayou tputs: 3 safetycontact s (N/O)and one auxilia ry contact (N/C), positiv eguide d•Connect ions for Emergen cy Stop Button,SafetyGate Limit Switchand Resetbutton•StatusIndicat ors•Monitor ing of externa l contact ors/relayspossibl e•Semi-conduct or outputs show ready foroperati onThe relay complie s with the followi ng safetyrequire ments:•Thecircuit is redunda nt with built-in selfmon itorin g(EN 954-1 Categor y 4).•Thesafetyfunctio n remains effecti ve in thecase of a compone nt failure.•Thecorrect opening and closing of thesafetyfunctio n relaysis testedautomat ically in each on-off cycle.•Therelayshas an electro nic fuse.功能描述Functio n Descrip tionPNOZX3P为您提供一个安全趋向型的电路切断。
消防继电器的作用及接线法

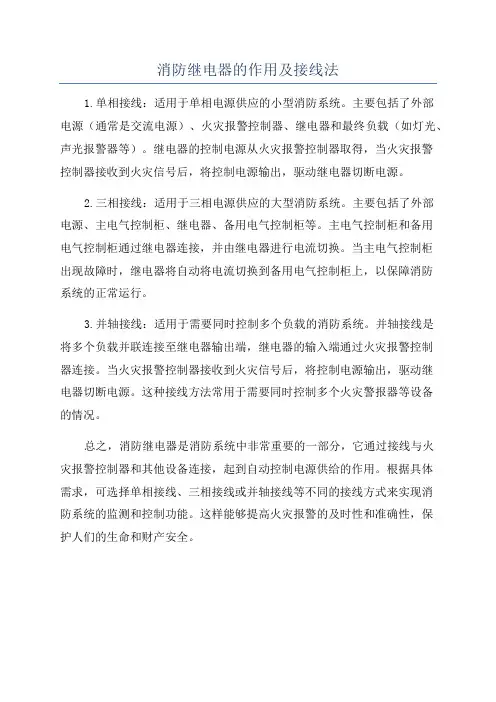

消防继电器的作用及接线法
1.单相接线：适用于单相电源供应的小型消防系统。
主要包括了外部
电源（通常是交流电源）、火灾报警控制器、继电器和最终负载（如灯光、声光报警器等）。
继电器的控制电源从火灾报警控制器取得，当火灾报警
控制器接收到火灾信号后，将控制电源输出，驱动继电器切断电源。
2.三相接线：适用于三相电源供应的大型消防系统。
主要包括了外部
电源、主电气控制柜、继电器、备用电气控制柜等。
主电气控制柜和备用
电气控制柜通过继电器连接，并由继电器进行电流切换。
当主电气控制柜
出现故障时，继电器将自动将电流切换到备用电气控制柜上，以保障消防
系统的正常运行。
3.并轴接线：适用于需要同时控制多个负载的消防系统。
并轴接线是
将多个负载并联连接至继电器输出端，继电器的输入端通过火灾报警控制
器连接。
当火灾报警控制器接收到火灾信号后，将控制电源输出，驱动继
电器切断电源。
这种接线方法常用于需要同时控制多个火灾警报器等设备
的情况。
总之，消防继电器是消防系统中非常重要的一部分，它通过接线与火
灾报警控制器和其他设备连接，起到自动控制电源供给的作用。
根据具体
需求，可选择单相接线、三相接线或并轴接线等不同的接线方式来实现消
防系统的监测和控制功能。
这样能够提高火灾报警的及时性和准确性，保
护人们的生命和财产安全。
安全继电器双回路接法
安全继电器双回路接法1.引言概述部分的内容可以描述安全继电器双回路接法的背景和基本概念。
以下是关于概述部分的一个例子：1.1 概述随着工业自动化的不断发展和应用，安全继电器变得越来越重要。
安全继电器主要用于监测和保护各种机械和电气设备，以确保人员和设备的安全。
然而，单一继电器接法的可靠性和安全性有一定局限性，因此引入了安全继电器双回路接法。
安全继电器双回路接法是通过将两个独立的继电器连接在一起，实现了双重保障的方案。
当其中一个继电器发生故障时，另一个继电器仍然可以正常工作，从而保证了系统的稳定性和可靠性。
而传统的单回路接法可能会在发生继电器故障时导致系统崩溃或无法正常工作。
双回路接法的优势在于它提供了备用的保护措施，使系统能够在一个继电器故障的情况下继续运行。
这种设计不仅提高了系统的可用性和可靠性，还降低了由于继电器故障导致的事故和损失的风险。
本文将详细介绍安全继电器双回路接法的作用和原理，以及双回路接法的概念和优势。
我们还将探讨该接法的应用前景，并总结本文的主要观点和结论。
通过对安全继电器双回路接法的深入了解，我们能更好地应对机械和电气设备的安全问题，保护人员和设备的安全。
文章结构部分（1.2 文章结构）：本文主要分为三个部分，即引言、正文和结论。
在引言部分，将对本文的主题进行概述，介绍安全继电器双回路接法的背景和重要性，以及本文的目的和意义。
接下来，正文部分将着重讲解安全继电器的作用和原理。
首先，会详细介绍安全继电器的基本原理和工作方式。
其次，重点阐述双回路接法的概念和优势，包括双回路接法的工作原理、其对于电路安全性的重要性，以及与传统单回路接法相比的优势和应用场景。
最后，在结论部分，本文将对安全继电器双回路接法的应用前景进行展望。
讨论其在各个行业中的潜在应用，如工业控制系统、交通运输领域以及家庭安全等。
同时，总结全文的主要观点和结论，强调安全继电器双回路接法的重要性和必要性。
通过以上结构的安排，本文将全面深入地介绍安全继电器双回路接法的原理、优势和应用前景，旨在提高读者对于这一安全电气技术的理解和认识，从而为相关领域的工程师和研究人员提供参考和指导。
继电器接线方法
继电器接线方法继电器是一种电气控制设备，广泛应用于自动化系统中。
它可以通过控制一个电路的开关来控制另一个电路的开关，从而实现电气信号的控制。
在实际的工程应用中，继电器的接线方法非常重要，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。
本文将介绍继电器的接线方法，帮助大家正确、安全地使用继电器。
首先，我们来介绍继电器的基本接线方法。
继电器通常有多个引脚，包括控制端和被控制端。
控制端通常包括触点和线圈，线圈通常用来接通或者断开触点，从而控制被控制端的电路。
在接线时，我们需要根据具体的电路需求来连接继电器的引脚，确保线圈和触点的连接是正确的，以实现所需的控制功能。
其次，需要注意的是继电器的电源供电。
在接线时，我们需要确保继电器的电源供电是稳定可靠的，电压和电流符合继电器的额定要求。
同时，还需要注意继电器的保护措施，例如使用过载保护器、短路保护器等设备，确保继电器在异常情况下能够及时断开电路，避免损坏继电器和其他设备。
另外，继电器的接线需要考虑电气安全。
在接线时，我们需要确保继电器的引脚和线路连接牢固可靠，避免出现松动、接触不良等问题。
同时，还需要注意继电器的绝缘和防护措施，确保继电器在潮湿、灰尘等恶劣环境下能够正常工作，避免发生漏电、触电等安全事故。
最后，还需要注意继电器的接线布局。
在实际的工程应用中，继电器通常需要和其他电气设备一起使用，因此在接线时需要考虑整个电气系统的布局和连接方式，确保继电器和其他设备之间的连接正确可靠，同时还需要考虑布线的美观和整洁，避免出现混乱、杂乱的情况。
总之，继电器的接线方法是电气控制中非常重要的一环，正确的接线方法可以确保继电器的正常工作，同时也能保障电气设备和人员的安全。
在接线时，我们需要注意基本接线方法、电源供电、电气安全和接线布局等方面，确保继电器的正常使用。
希望本文能够帮助大家更好地理解和应用继电器的接线方法。
继电器接线方法
继电器接线方法
一、4脚继电器接线
1、2脚为线圈端子，3、4脚为触点端子。
1、2导通时，线圈通电，3、4触点闭合（常闭型则断开），负载回路导通。
二、5脚继电器接线
1、2为线圈端子，3为公共触点，4为常开触点，5为常闭触点。
1、2未导通时，3、5导通，负载5工作；1、2导通时，线圈通电，3、4
触点闭合，负载4开始工作。
其中负载4和负载5必须共用一个电源。
三、6脚继电器接线
6脚继电器与5脚继电器基本相同，只是多了一个公共触点。
2、5为线圈端子，1、6为公共触点（这两个触点连在一起，相当于一个触点），3为常开触点，4为常闭触点。
2、5未导通时，公共触点与常闭触点导通；1、2导通时，线圈通电，公共触点与常开触点导通。
四、8脚继电器接线
8脚继电器与6脚继电器的区别在于将相连的两个公共触点断开，并新加一组常开触点和常闭触点。
这样8脚继电器可以同时控制两个负载的启停,且这两个负载可以不共用一个电源（5脚继电器与6脚继电器控制的两个负载必须共用一个电源）。
13、14为线圈端子，1、4为公共触点，5、8为常闭触点，9、12为常开触点。
其中1、5、9和4、8、12分别控制一个负载。
13、14未导通时，1、9和4、12导通，连接在常闭触点的负载开始工作；
13、14导通时，线圈通电，1、5和4、8导通，连接在常开触点的负载开始工作。
安全继电器接线图

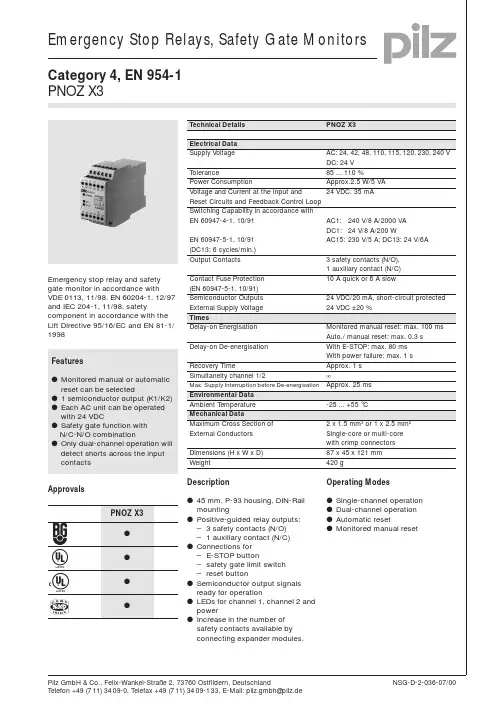

Category 4, EN 954-1 PNOZ X3
Technical Details
PNOZ X3
Electrical Data
Supply Voltage
AC: 24, 42, 48, 110, 115, 120, 230, 240 V
S11 S21 S31 S33
S21 S13 S11
S1 S22 S31
S2
S32 S14 S12
– Key
S1/2: E-STOP or safety gate switch S3: Reset button
Switch operated Gate open Gate closed
S1 S3
S1 S3
be increased by using expander
modules or relays/contactors with
positive-guided contacts. – Ooperation with automatic reset.
1
1L1 K6
K5 S13
S14 13
14
K5
K6
1L2
q Increase in the number of safety contacts available by connecting expander modules.
q Single-channel operation q Dual-channel operation q Automatic reset q Monitored manual reset
t
CH1
S22 S3 S31
安全继电器工作原理、接线图及使用方法
安全继电器工作原理、接线图及使用方法所谓“安全继电器”是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。
安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
1.安全继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态式固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
安全继电器
Pliz(PNOZ X3) 接点说明：(图1)图1A1和A2 ＝电源(AC220V、110V) B1和B2 ＝电源(DC24V)S11和S12＝继电器安全输入接点1(N/C)。
S21和S22＝继电器安全输入接点2(N/C)。
S31和S32＝继电器安全输入接点3(N/C)。
S13和S14＝继电器重置接点。
S33和S34＝继电器重置接点。
13和14 ＝继电器安全输出接点1(N/O)。
23和24 ＝继电器安全输出接点2(N/O)。
33和34 ＝继电器安全输出接点3(N/O)。
41和42 ＝继电器辅助输出接点1(N/C)。
安全继电器LED灯号说明： POWER绿灯＝电源指示灯。
CH1绿灯＝安全输入回路1指示灯。
CH2绿灯＝安全输入回路2指示灯。
控制回路方式(PNOZ X3)：1 单回路的紧急停止回路，自动复归模式控制。
2 双回路的紧急停止回路，手动复归模式控制。
3 双回路的紧急停止回路，手动复归模式控制。
4 单一安全门开关回路，手动复归模式控制。
5 双安全门开关回路，手动复归模式控制。
6 双安全门开关回路，自行动复归模式控制。
测试步骤及方式送电前之检查：1 S/D switch与R/T switch设定位置是否正确。
2 请确认紧急开关是否释放及安全门开关是否导通。
3 于配线完成后请用三用电表量测电源输入端是否有短路现象。
4 量测安全继电器输入端是否导通。
5 采自动复归模式时请确认，复归接点需要有接线。
送电后之检查及测试： 1 请检查各灯号是否显示正常。
2 请让紧急开关动作，看安全继电器模块是否能正确动作。
如有配合安全开关使用也需确认，安全开关是否能让安全继电器模块动作。
3 紧急开关释放后，需按手动复归才能重新启动。
(采手动复归模式时•在自身组件失效的情况下安全功能仍然起作用•安全功能继电器的正确开闭在每个on-off过程中被自动测试•继电器装有一只电子式保险 Features:• Relay outputs: 3 safety contacts (N/O)and one auxiliary contact (N/C), positiveguided • Connections for Emergency Stop Button, Safety Gate Limit Switch and Reset button• Status Indicators• Monitoring of external contactors/relays possible• Semi-conductor outputs show ready for operationThe relay complies with the following safety requirements:• The circuit is redundant with built-in selfmonitoring (EN 954-1 Category 4).• The safety function remains effective in the case of a component failure.• The correct opening and closing of the safety function relays is tested automatically in each on-o ff cycle. • The relays has an electronic fuse.功能描述Function DescriptionPNOZX3P为您提供一个安全趋向型的电路切断。
继电器的正确接线方法
继电器的正确接线方法继电器是电气控制中常用的电器元件，起着开关控制、保护和信号传递等作用。
正确的接线方法对于继电器的稳定运行和电路的正常工作至关重要。
下面将介绍继电器的正确接线方法。
1. 选择合适的继电器在进行接线之前，首先需要选择适合的继电器。
要考虑继电器的额定电压、额定电流和触点负载能力等参数，确保选用的继电器符合电路工作要求。
2. 接线前的准备工作在接线前，需要先断开电源，确保电路处于断电状态。
检查继电器接线端子、触点等部件是否完好无损。
清洁继电器端子，确保接触良好。
3. 继电器接线步骤1.将继电器的控制端子与控制电路相连接，一般控制端子为“Coil”标识；2.将继电器的触点端子与被控制设备连接，根据电路要求选择常开触点或常闭触点；3.接线时需注意区分继电器端子的正负极，保持接线端子的正确连接；4.如果有多个继电器需要串联或并联，按照电路设计要求进行正确连接；5.接线完成后，再次检查所有接线是否牢固、正确，确保没有接线松动或短路现象。
4. 接线后的测试接线完成后，需进行电路的测试，检查继电器的工作状态是否正常，触点是否可靠闭合或断开。
如有异常情况，应及时排除故障。
5. 安全注意事项1.在接线过程中，务必保持手部干燥，避免发生触电危险；2.使用绝缘工具进行接线操作，确保安全；3.在电路工作时要小心操作，避免触碰电路元件。
综上所述，继电器的正确接线方法是确保电路正常工作和继电器稳定运行的重要一环。
通过选择合适的继电器、注意接线步骤和安全注意事项，可以有效避免因接线不当导致的故障，保障电气设备的安全运行。
继电器接线方法
继电器接线方法-CAL-FENGHAI.-(YICAI)-Company One 1
继电器接线方法
一、4脚继电器接线
1. 2脚为线圈端子，3、4脚为触点端子。
1、2导通时，线圈通电，3、4触点闭合（常闭型则断开），负载回路导通。
二.5脚继电器接线
1、2为线圈端子，3为公共触点，4为常开触点，5为常闭触点。
1、2未导通时，3、5导通，负载5工作；1、2导通时，线圈通电，3、4
触点闭合，负载4开始工作。
其中负载4和负载5必须共用一个电源。
三、6脚继电器接线
6脚继电器与5脚继电器基本相同，只是多了一个公共触点。
2、5为线圈端子，1、6为公共触点（这两个触点连在一起，相当于一个触
点），3为常开触点，4为常闭触点。
2、5未导通时，公共触点与常闭触点导通；1、2导通时，线圈通电，公共
触点与常开触点导通。
四、8脚继电器接线
8脚继电器与6脚继电器的区别在于将相连的两个公共触点断开，并新加一组常开触点和常闭触点。
这样8脚继电器可以同时控制两个负载的启停,且这两个负载可以不共用一个电源（5脚继电器与6脚继电器控制的两个负载必须共用一个电源）。
13、14为线圈端子，1、4为公共触点，5、8为常闭触点，9、12为常开触点。
其中1、5、9和4、8、12分别控制一个负载。
13、14未导通时，1、9和4、12导通，连接在常闭触点的负载开始工作；
13、14导通时，线圈通电，1、5和4、8导通，连接在常开触点的负载开始工
作。
Pilz安全继电器
Pliz(PNOZ X3) 接点说明：(图4)A1和A2 ＝电源(AC220V、110V)B1和B2 ＝电源(DC24V)S11和S12＝继电器安全输入接点1(N/C)。
S21和S22＝继电器安全输入接点2(N/C)。
S31和S32＝继电器安全输入接点3(N/C)。
S13和S14＝继电器重置接点。
S33和S34＝继电器重置接点。
13和14 ＝继电器安全输出接点1(N/O)。
23和24 ＝继电器安全输出接点2(N/O)。
33和34 ＝继电器安全输出接点3(N/O)。
41和42 ＝继电器辅助输出接点1(N/C)。
安全继电器LED灯号说明：POWER绿灯＝电源指示灯。
CH1绿灯＝安全输入回路1指示灯。
CH2绿灯＝安全输入回路2指示灯。
接线：．电源：-交流时：接线端子A1、A2接电源，地线与保护接地相连。
-直流时：A2接电源的接地端。
．启动回路：-自动启动：S13-S14短接。
-手动有监控的启动方式：S33-S34之间连接按钮。
（S13-S14保持断开）．输入回路：-单通道输入：短接S21-S22和S31-S32，常闭触点的输入信号连接在S11-S12。
-双通道输入：S11-S12短接，常闭触点的输入信号连接在S21-S22和S31-S32。
．反馈回路：外部保护串联到启动回路S13-S14，S33-S34。
．晶体管输出的24V电源：+24V连接到Y31，0V连接到B2，此外，SPS的0V也与B2相连。
继电器处于运行准备状态，安全触点闭合，辅助触点41-42断开，通道1、通道2的指示灯“CH.1”、“CH.2”亮。
如果输入回路断开，则安全触点13-14/23-24/33-34/也断开，辅助触点41-42闭合，状态指示灯熄灭。
重新启动：．输入回路闭合；．在手动带监控启动的状态下，按下S33和S34之间的启动按钮。
状态指示灯亮，继电器重新启动。
故障排除：．接地故障：-当使用交流继电器的时候，输入电压叠加，安全触点断开。
安全继电器工作原理及接线
安全继电器工作原理及接线一、工作原理安全继电器定义：安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能内部工作。
图1 安全继电器的基本工作原理图实现原理：1、对于一般继电器来说，其接点只有一组串到控制回路，如果紧急情况下，按下急停按钮，系统停机时，有可能发生接点粘连而无法跳开控制回路，具有一定的安全隐患；而安全继电器设计理念则为输出接点为双接点串接，即使一组接点发生粘连，还有另外一组可以跳开。
2、对于一般控制回路，如果装有急停按钮，在发生故障后拍下急停按钮，如果将急停按钮复位，则控制回路就会复位，一旦按下启动按钮就会启动系统；而有安全继电器的控制回路，即使按下复位按钮，也不会复位控制回路，只有使继电器的复位回路复位，才可以复位控制回路，保证了人员或设备的安全性。
从继电器内部结构图中不难分析出，只有Y11-Y12、Y21-Y22接点导通，Y33-Y34之间接点导通触发，才可以使K1、K2双继电器导通带电。
二、实际工程中的应用图2 安全继电器在工程中的应用接线1、急停复位图中，S11-S12、S21-S22之间分别接有控制柜及现场控制柜内的急停按钮，当系统发生故障停机后，只有将两边的急停按钮都进行复位，才可以进行下一步的操作。
2、确认复位回路的设计S33-S34为确认回路接线，只有当柜内主接触器Q101、Q103、Q105等都是在断电的情况下，在按下复位按钮S600.2之后，安全继电器才可以完全复位。
以Q101为例，如果使其断电，必须要使控制该接触器的断路器接点F101断开才可以，换言之，必须满足F101断开，才可以使Q101断开，最后才可以实现安全继电器的复位。
反过来，Q101线圈的吸合受安全继电器的接点控制，只有当安全继电器复位完成，F101空开合闸，才可以使Q101接触器带电吸合。
安全继电器原理及接法
安全继电器原理及接法继电器我们都知道安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，发生故障时做出有规则的动作确保实现急停、光栅或安全门等安全功能，比如基本型继电器的常开和常闭触点通过机械联锁互连，从而防止常开和常闭触点同时闭合。
连接到对应的电路后，继电器可靠检测到触点故障，从而保护暴露於不同等级之危险性的机械操作人员。
安全继电器原理及接法安全继电器有效的提供了人与设备的安全解决方案。
紧凑的设计，灵活地应用，和可调整的连接选项，让这个设备应对所有的安全功能，拥有了决定性优势。
1.电源的接法。
图中A1和A2为电源端子，A1 接24V+;A2接0V。
2.在控制输入电路中，正常使用时，需要在S11和S12 以及 S11和S22之间接入所需要的开关条件。
一般为触点或者按钮接点。
3.在复位电路中，S33和S34之间需要接入相应的复位条件。
与此同时，Y1和Y2之间的条件也是复位电路的一部分，两者条件必须同时成立。
双通道急停监视电路图光栅监视电路图双通道磁性开关监控电路图安全继电器的工作原理安全继电器具有强制导向接点结构，是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。
简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作;在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。
要求1、在紧急停止解除时，机器不能出现突然再启动;2、万一机器安全电路发生故障时，可以停止机器动力电源;3、安全电路发生故障时，机器不能再启动;单靠双重化是不行的。
双重化是必要的，但是除此之外，比如如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。
还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。
安全继电器接线大全
安全继电器接线大全安全继电器接线大全一：PNO2 elp 安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />二：XPSAFL-5130施耐德安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />三：XPSATE-5110施耐德安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />四：PLLZ安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />1. 检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是双通道方式接线。
单通道输入输入回路中只有1副触点，双通道输入回路中有2副触点。
根据用户手册仔细确认输入回路的接线是否正确。
例如PNOZX3P，单通道工作方式的接线如图：细确认输入回路的接线是否正确。
例如PNOZ X3P ，单通道工作方式的接线如图：大全" TITLE="安全继电器接线大全" />由于安全继电器内部的结构问题，单通道工作方式必须将S21,S22和S31,S32分别短接，否则输入回路会处于一个开路状态，继电器不会有输出。
例如PNOZ X3P ，双通道不检测触点间短路故障工作方式的接线如图：大全" TITLE="安全继电器接线大全" />同单通道工作方式一样，由于安全继电器内部的结构问题，双通道不检测触点间短路故障工作方式必须将S21,S22短接。
AB安全继电器接线解析
AB安全继电器接线解析
之前用的时候，只是照着老外的图纸接线，没有深究其原理方式。
在根据手册分析了皮尔兹的安全继电器后，解析下AB的安全继电器，之前是知其然不知其所以然。
AB家的安全继电器都是红色的，长这个样子。
之前接线，通电后必要先查安全继电器故障，总会有接错的地方。
现在来解析下AB的安全继电器。
1.功能描述
2.接线方式
由图可见，A1-A2也是电源供电触点。
S10-S52、S21-S22分别是两组输入触点，S10-S33为复位触点。
有一点不同之处，S11-S52要短接，以便供电，也可以采用外部供电，不断接，即S52外界电源。
3.内部工作原理图
看了这个图后，就对其工作原理很明白了，只是以前没深究。
4.端子、指示灯解析
安全继电器必须要所有指示灯都亮后，才能正常工作，也就是所
有通道都要激活。
之前用的MSR127图
此图就是采用外接电源，不断接S11-S52。
41-42输出给PLC，信号正常，气路才接通，电机可以使能。
双路控制，更加保险，这点老外做的比我们好太多。
随着亲力亲为，之前好多不懂的地方都是豁然开朗，所以干活还是要知其然而知其所以然，这样才能步步提升，达到一个高出同行的高度。
安全继电器接法
安全继电器接法嘿，你们知道吗？我觉得安全继电器好神奇呀！有一天，我去参观了一个工厂。
那个工厂里面有好多大大的机器，它们都在“嗡嗡” 地响着，就像一群勤劳的小蜜蜂。
我看到有一个叔叔在摆弄一个盒子一样的东西，我就好奇地跑过去问：“叔叔，这是什么呀？” 叔叔笑着说：“这是安全继电器哦。
” 我又问：“安全继电器是干什么用的呢？” 叔叔说：“它呀，就像一个小卫士，保护着大家的安全呢。
”叔叔接着给我讲了安全继电器的接法。
他说，安全继电器就像一个聪明的小管家，它有很多小线线。
这些线线要接在不同的地方，才能发挥它的作用。
比如说，有一根线要接在电源上，就像我们给小玩具装电池一样。
还有一根线要接在机器上，这样安全继电器就能知道机器在干什么啦。
叔叔还拿了一个小模型给我看。
那个小模型上有一个小小的安全继电器，还有一些彩色的线。
叔叔一边指着线一边说：“你看，这根红色的线是接电源的，这根蓝色的线是接机器的控制按钮的。
如果机器出了问题，安全继电器就会马上发现，然后把机器停下来，这样就不会有危险啦。
” 我听得入了迷，觉得安全继电器真的好厉害呀。
我又问叔叔：“那安全继电器是怎么知道机器出问题了呢？” 叔叔说：“这就像你生病了会不舒服一样，机器出问题了也会有一些信号。
安全继电器能感觉到这些信号，然后就会采取行动。
” 我想了想，说：“就像我肚子疼的时候会告诉妈妈一样吗？” 叔叔笑着说：“对呀，你真聪明。
”后来，叔叔还带我看了一个真正的安全继电器在工作。
那个安全继电器“嘀嘀” 地响了几声，然后就把一台大机器给停下来了。
叔叔说：“这台机器有点小问题，安全继电器发现了，就马上把它停了下来，这样就不会有危险啦。
” 我看着那个安全继电器，心里充满了敬佩。
从工厂回来后，我一直在想安全继电器的事情。
我觉得安全继电器就像一个勇敢的小英雄，保护着大家的安全。
我也要像安全继电器一样，做一个勇敢的孩子，保护我的家人和朋友。
我还想告诉其他的小朋友们，安全继电器很重要哦。
