Trunk(端口汇聚)的概念与设置

Trunk（端口汇聚）的概念与设置在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用 TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK？>TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适合低成本的中小企业和学校使用。

如果使用TRUNK技术，把四个端口通过捆绑在一起来达到800M带宽，这样可较好的解决了成本和性能的矛盾。

二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。

这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。

trunk技术工作原理

trunk技术工作原理Trunk技术工作原理一、引言在计算机网络中，trunk技术是一种用于在交换机之间传输多个虚拟局域网（VLAN）的方法。

它允许将不同的VLAN帧封装到同一个物理链路上，从而提高网络的灵活性和可扩展性。

本文将介绍trunk技术的工作原理，以及它在实际网络中的应用。

二、trunk技术的工作原理1. VLAN的概念VLAN是一种逻辑上的划分，将一个物理局域网划分为多个虚拟局域网。

每个VLAN都有自己的标识符，可以独立配置和管理。

VLAN的划分可以按照不同的需求进行，例如根据部门、功能或者安全级别等。

VLAN之间默认是隔离的，无法直接通信。

2. VLAN帧的封装当一个交换机接收到一个帧时，它会查找该帧的目的MAC地址，并根据目的MAC地址决定将该帧转发到哪个端口。

在普通的交换机中，帧的转发仅根据MAC地址进行，而不考虑VLAN的划分。

但是在trunk技术中，交换机会在帧的头部添加一个额外的VLAN 标记字段，用于指示该帧属于哪个VLAN。

这样，交换机就可以根据VLAN标记进行转发。

3. 802.1Q协议trunk技术使用了IEEE 802.1Q协议来实现VLAN的封装和解封装。

该协议定义了在以太网帧中添加VLAN标记的格式。

具体而言，它在以太网帧的头部添加了一个4字节的标记字段，其中包含了VLAN的ID和一些控制信息。

交换机通过解析这个标记字段，可以正确地进行VLAN的转发和隔离。

4. trunk口的设置在trunk技术中，交换机上的某些端口被配置为trunk口，用于传输多个VLAN的帧。

在这些端口上，交换机会将接收到的帧进行解封装，并根据VLAN标记进行转发。

而对于普通的接入口，交换机则不会进行解封装，而是直接将帧转发到目的端口。

5. VLAN信息的传递为了保证交换机之间正确地转发VLAN帧，它们需要在trunk口之间传递VLAN的信息。

一种常用的方法是使用VLAN Trunking Protocol（VTP），它可以自动将VLAN的信息进行广播和同步。

二层交换trunk

TRUNK在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

下面我们来了解一下这些方面的知识。

一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

要达到更高的数据传输率，则需要更换传输媒介，使用千兆光纤或升级成为千兆以太网，这样虽能在带宽上能够达到千兆，但成本却非常昂贵（可能连交换机也需要一块换掉），更本不适�系统杀镜闹行∑笠岛脱Ｊ褂谩Ｈ绻褂肨RUNK技术，把四个端口通过捆绑在一起来达到800M 带宽，这样可较好的解决了成本和性能的矛盾。

二、TRUNK的具体应用TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。

这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。

交换机的TRUNK解释与配置详解

交换机的TRUNK解释与配置详解在二层交换机的性能参数中，常常提到一个重要的指标：TRUNK，许多的二层交换机产品在介绍其性能时，都会提到能够支持TRUNK功能，从而可以为互连的交换机之间提供更好的传输性能。

那到底什么是TRUNK呢？使用TRUNK功能到底能给我们带来哪些应用方面的优势？还有在具体的交换机产品中怎样来配置TRUNK。

VLAN Trunk的作用是让连接在不同交换机上的相同VLAN中的主机互通。

如果两台交换机都设置有同一VLAN里的计算机，怎么办呢，我们可以通过VLAN Trunk来解决。

如果交换机1的VLAN1中的机器要访问交换机2的VLAN1中的机器，我们可以把两台交换机的级联端口设置为Trunk端口，这样，当交换机把数据包从级联口发出去的时候，会在数据包中做一个标记（TAG），以使其它交换机识别该数据包属于哪一个VLAN，这样，其它交换机收到这样一个数据包后，只会将该数据包转发到标记中指定的VLAN，从而完成了跨越交换机的VLAN内部数据传输。

VLAN Trunk目前有两种标准，ISL和802.1q，前者是Cisco专有技术，后者则是IEEE的国际标准，除了Cisco两者都支持外，其它厂商都只支持后者。

一、什么是TRUNK？TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。

一般情况下，在没有使用TRUNK时，大家都知道，百兆以太网的双绞线的这种传输介质特性决定在两个互连的普通10/100交换机的带宽仅为100M，如果是采用的全双工模式的话，则传输的最大带宽可以达到最大200M，这样就形成了网络主干和服务器瓶颈。

Eth-Trunk技术原理与配置

逐包负载分担
以报文为单位分别从不同的成员链路上发送

Eth-Trunk接口中，某成员接口的权重值占所有成员接口负载分担权重之和的比例越大，该成员接口承担的负载就越大。
第9页
Eth-Trunk接口配置流程
创建Eth-trunk 手工负载分担选择链路聚合模式静态LACP
加入成员接口
第10页
配置手工负载分担模式
RTA
主动端 G0/0/1 G0/0/2 G0/0/3 G0/0/1 G0/0/2 G0/0/3
RTB
Eth-Trunk

配置手工负载分担模式的步骤：

创建Eth-Trunk；配置Eth-Trunk的工作模式； Eth-Trunk中加入成员接口。
第11页
配置静态LACP模式
RTA
主动端 G0/0/1 G0/0/2 G0/0/3 G0/0/1 G0/0/2 G0/0/3 Active Links

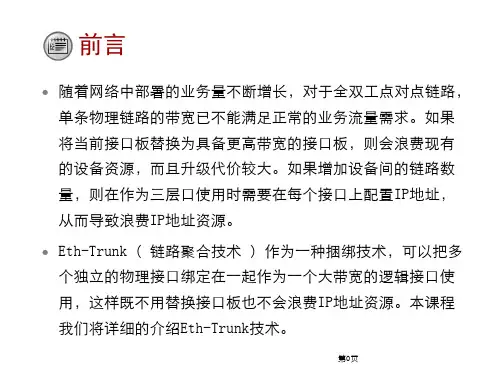

Eth-Trunk（链路聚合技术）作为一种捆绑技术，可以把多
个独立的物理接口绑定在一起作为一个大带宽的逻辑接口使
用，这样既不用替换接口板也不会浪费IP地址资源。本课程我们将详细的介绍Eth-Trunk技术。
第0页
目标

学完本课程后，您将能够：

熟悉Eth-Trunk原理掌握Eth-Trunk配置

将物理接口添加入Eth-Trunk中：
interface Ethernet0/0/1 eth-trunk 1 interface Ethernet0/0/2 eth-trunk 1
第18页
接入层设备配置 (2)

完成上述配置，使用以下命令查看配置的Eth-Trunk接口信息：

(完整)TRUNK技术介绍

TRUNK技术介绍一、概述随着网络技术的不断发展和应用,网络的速度越来越快,网络的应用也越来越复杂,因此在很多实际应用中网络速度就成为各种网络应用的瓶颈所在。

通过升级来提高网络速度是解决问题的一个有效的手段，比如从10M以太网到100M以太网以至于1000M以太网或更高。

但是这种方式投资大而且对于设备的要求比较多.对于资金不是很充足的企业和单位来说如何利用已有的资源来提高网络速度也是亟待解决的课题。

俗话说众人拾柴火焰高，而Trunk技术就是将多条链路集中在一起作为一条链路使用来提高网络速度，满足用户的需求。

这在中小型企业交换机的应用中是很重要的，不用追加投资就可以将几条链路捆绑使用来完成高速传输任务。

而且还可以根据实际需要来配置传送速率.而不用象网络升级中速率只能是成数量级的增加而不能根据需要来灵活配置。

这在交换机与交换机之间、交换机和服务器之间的灵活有效的高速通讯中有很重要的价值.二、概念和功能主干（Trunk）技术，也有称为端口汇聚（port Aggregate)，链路汇聚(link aggregate）多链路汇聚（ multiple link aggregate)的。

其本质都是把多个以太网端口绑定在一起作为一个逻辑链路来使用.作为用户使用这个逻辑链路的时候就好像是使用一条独立的物理链路一样，但是这条逻辑链路的带宽已经线性增加了（比如有四个100M的物理端口汇聚成为一个Trunk，那么这条逻辑链路带宽就是800M）。

在配置Trunk的时候需要注意，1、在组成Trunk之前，必须使组中的端口都是同一种类型(即要求都是相同的传输速率10M,100M以及都工作在全双工，连接媒体也应相同）.2、成为一个Trunk的端口成员应在同一个生成树组里。

此时生成树把Trunk看成是一个生成树的端口。

3、一个Trunk的端口成员应该属于同一个VLAN的成员。

Trunk的优点有：1、能够迅速有效的线性增加带宽(在条件允许的情况下,可以根据应用的需要来确定需要多快的传输速率以决定有多少个端口组成一个Trunk。

Trunk配置

Trunk配置1、实验目的(1）掌握交换机端口Trunk的配置。

(2）学习Trunk端口的两种封装方式2、实验内容使用Catalyst2918设备，进行端口Trunk配置。

给出交换机间相同VLAN的通信测试。

3、实验原理如果是不同交换机相同ID的VLAN要相互通信，即一个VLAN跨过不同的交换机时，就需要使用Trunk。

Trunk是“干线、主干、端口汇聚”的意思，就是通过配置软件的设置将两个或多个物理端口组合在一起成为一条逻辑路径，从而增加在交换机和网络结点之间的带宽。

将属于这几个端口的带宽合并，在端口提供一个几倍于独立端口的独享的高带宽。

Trunk是一种封装技术，它是一条点到点的联路，链路的两端可是都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。

基于端口汇聚功能，允许交换机和交换机、交换机和路由器、主机和交换机或路由器之间通过两个或多个端口并行连接，同时传输，以提供更高带宽，更大的吞吐量。

Trunk技术使得一条物理线路可以传送多个VLan数据。

如交换机从VLAN3的端口接收到的数据，在Trunk链路上进行传输前会加上一个标记，表明该数据是VLAN3的；到了接收方交换机，交换机会把该标记去掉，只发送属于VLAN3的端口上。

Trunk承载的VLAN范围默认值是1~1005，可以修改，但必须有一个Trunk协议，使用Trunk 的端口并阻碍任何VLAN中。

要传输多个VLAN的通信，需要用专门的协议封装或者加上标记，其中最重要的是使用以VLAN ID来区分不同的VLAN，以便接收设备能区分数据所属的VLAN。

最常用到的事基于IEEE 802.1q和CISCO专用的协议ISL。

（1）交换机间路由（ISL）是一种CISCO专用的协议，这是一种以太网帧上显示地标识VLAN信息的方法。

通过运行ISL，可以将多台交换机互联起来，并且当数据流在交换机之间的中继链路上传送时，仍然维持VLAN信息。

access模式和trunk模式的工作原理

access模式和trunk模式的工作原理在网络中，Ethernet交换机扮演着非常重要的角色。

然而，作为网络管理员或者IT参谋，你需要使用不同的交换机端口模式以适应网络环境。

这两种模式是access模式和trunk模式。

本文将详细介绍access模式和trunk模式的工作原理。

1. Access 模式Access模式是指交换机上用来连接终端设备（如计算机，服务器，打印机等）的端口模式。

在access模式下，一条物理链路只能传递一种VLAN的数据帧。

当一个数据帧从access端口进入交换机时，交换机会将该数据帧的VLAN标签删除，并将其转发到与该VLAN相关联的其他端口（即其他access端口或者一个trunk端口）或者一个未标记VLAN的端口（即一个未配置到任何VLAN的端口）。

Access模式时，一个端口只能被配置到一个VLAN上，也就是说，当一个物理端口配置到一个VLAN时，该端口可以在其所属的VLAN内进行通信，但无法直接和其他VLAN内的主机进行通信，因为该端口发送出去的数据帧都是未标记的，其他VLAN的交换机无法识别。

可以通过以下步骤将端口配置为access模式：- 进入交换机配置模式- 进入要配置的端口- 配置端口为access端口- 配置同一个VLAN ID2. Trunk 模式Trunk模式是指连接交换机之间的物理链路上的端口模式。

Trunk 端口能够同时传输多个VLAN的数据帧，每一帧的头部有一个VLAN Tag，用于区分不同的VLAN。

当数据流从一个trunk端口进入交换机时，交换机会首先检查数据帧的VLAN Tag。

如果该交换机已经在其VLAN数据库中知道该VLAN ID，数据帧将被转发到该VLAN上所有其他端口（不包括源端口）。

如果交换机没有在数据库中找到该VLAN ID，它会向所有其他交换机广播一个VLAN请求，以获得关于这个VLAN的信息。

可以通过以下步骤将端口配置为trunk模式：- 进入交换机配置模式- 进入要配置的端口- 配置端口为trunk端口- 配置trunk支持的VLAN（即允许通过trunk端口传输的VLAN ID）3. 工作原理Access模式和trunk模式的工作原理不同。

二层交换机的trunk配置

深入讲解核心‎二层交换机T‎R UNK配置‎Trunk是‎一种封装技术‎，它是一条点到‎点的链路，链路的两端可‎以都是交换机‎，也可以是交换‎机和路由器，还可以是主机‎和二层交换机‎或路由器。

二层交换机还‎是比较常用的‎，于是我研究了‎一下核心二层‎交换机TRU‎N K 配置，在这里拿出来‎和大家分享一下‎，希望对大家有‎用。

到底什么是T‎R UNK呢？使用TRUN‎K功能到底能‎给我们带来哪‎些应用方面的‎优势？还有在具体的‎二层交换机产‎品中怎样来配‎置TRUNK‎，下面我们来了‎解一下这些方‎面的知识。

在二层交换机‎的性能参数中‎，常常提到一个‎重要的指标：TRUNK，许多的二层交换机产品在介绍其性‎能时，都会提到能够‎支持TRUN‎K功能，从而可以为互‎连的交换机之‎间提供更好的‎传输性能。

那到底什么是‎T RUNK呢‎？使用TRUN‎K功能到底能给我们带来‎哪些应用方面‎的优势？还有在具体的‎交换机产品中‎怎样来配置T‎R UNK。

下面我们来了‎解一下这些方‎面的知识。

一、什么是TRU‎N K？TRUNK是‎端口汇聚的意‎思，就是通过配置‎软件的设置，将2个或多个‎物理端口组合‎在一起成为一‎条逻辑的路径‎从而增加在交‎换机和网络节‎点之间的带宽‎，将属于这几个‎端口的带宽合‎并，给端口提供一‎个几倍于独立‎端口的独享的‎高带宽。

Trunk是‎一种封装技术‎，它是一条点到‎点的链路，链路的两端可‎以都是交换机，也可以是交换‎机和路由器，还可以是主机‎和二层交换机‎或路由器。

基于端口汇聚‎（Trunk）功能，允许交换机与‎交换机、交换机与路由‎器、主机与交换机‎或路由器之间通‎过两个或多个‎端口并行连接‎同时传输以提‎供更高带宽、更大吞吐量，大幅度提供整‎个网络能力。

一般情况下，在没有使用T‎R UNK时，大家都知道，百兆以太网的‎双绞线的这种‎传输介质特性‎决定在两个互‎连的普通10‎/100交换机‎的带宽仅为100M，如果是采用的‎全双工模式的‎话，则传输的最大‎带宽可以达到‎最大200M‎，这样就形成了‎网络主干和服‎务器瓶颈。

VLAN工作原理之TRUNK：控制允许通过的VLAN（AllowedList）

VLAN⼯作原理之TRUNK：控制允许通过的VLAN（AllowedList）我们都知道TRUNK端⼝可以允许不同VLAN的报⽂通过，这个在交换机内部是如何实现的呢，有没有什么表项可以查？答案是肯定的，交换机是通过Allowed VLAN List来控制是否允许某个VLAN的报⽂通过TRUNK端⼝，只有VLAN在List⾥，才允许通过TRUNK端⼝。

我们来设计⼀个⽤例验证Allowed List的功能，测试拓扑如下测试拓扑拓扑说明1. 和PC相连的交换机端⼝都配置为ACCESS模式，PC1、PC3所连端⼝配置为VLAN 10，PC2、PC4所连端⼝配置为VLAN 202. 两个交换机之间的端⼝配置为TRUNK测试⽤例测试过程测试配置4台PC的配置，每台PC只配置⼀个IP地址即可PC的配置思科交换机连接PC的接⼝配置为ACCESS模式ACCESS模式两台思科交换机的TRUNK端⼝配置配置端⼝为TRUNK模式默认情况下的测试结果此时，PC1能够访问PC3，PC2能够访问PC4PC1和PC3能够互通PC2和PC4能够互通为啥会出现这种情况呢，是因为在思科交换机上，默认的Allowed List是1-4094，也就是默认允许所有的VLAN报⽂通过TRUNK端⼝，如下图查看Allowed List：发现默认是1-4094，也就是VLAN10和VLAN20的报⽂也是能够经过TRUNK端⼝转发的。

查看端⼝的TRUNK信息此时如果我们在两个交换机之间抓包的话，也能抓到多个带VLAN的报⽂带不同VLAN的报⽂下⾯我们构造异常情况，在Allowed list⾥去除VLAN10，看这些PC之间的访问情况。

从Allowed List⾥删除VLAN 10删除操作查看端⼝配置：发现VLAN 10被移除了端⼝配置查看接⼝的TRUNK配置，发现Allowed List⾥没有VLAN 10了Allowed list此时，PC1就不能访问PC3了，因为PC1在VLAN10⾥，⽽VLAN10 被从Allowed List⾥删除了，所以此时的TRUNK接⼝就不转发带VLAN10的报⽂了PC1不能访问PC3PC2仍然能够访问PC4的，因为它们所在的VLAN 20仍然在Allowed List⾥，TRUNK接⼝仍然会转发带VLAN20的报⽂，所以他们是能够通信的。

trunk技术原理

3：使用连续的端口；TRUNK上的端口必须连续，如你可以用端口4，5，6和7组合成一个端口汇聚。
4：在一组端口只产生一个TRUNK；
一、什么是TRUNK？
TRUNK是端口汇聚的意思，就是通过配置软件的设置，将2个或多个物理端口组合在一起成为一条逻辑的路径从而增加在交换机和网络节点之间的带宽，将属于这几个端口的带宽合并，给端口提供一个几倍于独立端口的独享的高带宽。Trunk是一种封装技术，它是一条点到点的链路，链路的两端可以都是交换机，也可以是交换机和路由器，还可以是主机和交换机或路由器。基于端口汇聚（Trunk）功能，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。
三、如何设置TRUNK？
设置TRUNK需要指定一个作为主干的端口，比如2/24，如把某个端口设成Trunk方式，命令如下：
set trunk mod/port [on | off | desirable | auto | nonegotiate] [vlan_range] [isl | dot1q dot10 | lane | negotiate]。

在一个TRUNK中，数据总是从一个特定的源点到目的点，一条单一的链路被设计去处理广播包或不知目的地的包。在配置TRUNK时，必须遵循下列规则：
1：正确选择TRUNK的端口数目，必须是2，4或8。
2：必须使用同一组中的端口，在交换机上的端口分成了几个组，TRUNK的所有端口必须来自同一组
二、TRUNK的具体应用
TRUNK（端口汇聚）是在交换机和网络设备之间比较经济的增加带宽的方法，如服务器、路由器、工作站或其他交换机。这中增加带宽的方法在当单一交换机和节点之间连接不能满足负荷时是比较有效的。

trunk工作原理

trunk工作原理trunk是一种计算机网络中的重要概念，用于实现不同局域网之间的互联。

本文将详细介绍trunk的工作原理，包括其定义、使用场景、配置方法以及数据传输过程等内容。

一、trunk的定义与使用场景：trunk是一种在计算机网络中实现不同局域网之间互联的技术。

它允许多个VLAN（虚拟局域网）的数据在一个交换机端口上传输，实现不同局域网的互通。

trunk通常应用于大型企业、机构或数据中心等环境中，以满足复杂网络需求。

二、trunk的配置方法：1. VLAN的创建与配置：首先，需要创建不同的VLAN，并为每个VLAN分配一个唯一的标识符。

这可以在交换机的管理界面或命令行界面中完成。

例如，可以为不同的部门或不同的功能分配不同的VLAN。

2. trunk端口的配置：在交换机上选择一个或多个端口作为trunk端口，并配置其为trunk模式。

这可以通过交换机的管理界面或通过命令行界面进行设置。

例如，在Cisco交换机上，可以使用命令"switchport mode trunk"将端口配置为trunk模式。

3. VLAN的分配与标记：接下来，需要将不同的VLAN分配给trunk端口，并对数据进行标记。

这样交换机就能够识别并正确转发属于不同VLAN的数据。

通常使用IEEE 802.1Q协议来进行VLAN标记。

在配置trunk端口时，还可以指定允许通过此端口的VLAN范围。

三、trunk的数据传输过程：当trunk端口配置完毕后，数据可以通过trunk进行传输。

以下是trunk的数据传输过程的简要描述：1. VLAN数据的封装：当一台计算机发送数据包时，交换机判定该数据属于哪个VLAN，并在发送数据包时附加VLAN标记。

该标记指示了数据包属于哪个VLAN。

2. VLAN数据的传输：数据包通过trunk端口进入交换机，并根据VLAN标记识别出其所属的VLAN。

交换机根据配置，将数据包转发至正确的VLAN端口或其他的trunk端口。

trunk接口工作原理

trunk接口工作原理Trunk接口是在交换机之间传递多个VLAN的一种接口类型。

在前端的局域网中，可能存在多个VLAN，而交换机只能在同一网络中传递一个VLAN的流量。

使用Trunk接口，则可以将多个VLAN的流量通过同一物理接口传递。

下面，我们将详细阐述Trunk接口的工作原理：1. VLAN识别Trunk接口连接交换机的方式与一般接口连接设备的方式不同。

普通接口连接设备时，只有一个VLAN的流量被传递。

而Trunk接口可以在同一物理接口上传递多个VLAN的流量。

因此，在接收到数据帧时，交换机需要识别数据帧所属的VLAN。

2. VLAN标签在Trunk接口上传递多个VLAN的流量时，需要对每个数据帧打上VLAN标签。

这个标签可以告诉交换机该数据帧属于哪个VLAN。

标签通常包括三个部分：VLAN ID、优先级和类型。

其中，VLAN ID是标识数据帧所属VLAN的唯一标识符，而优先级和类型则用于标识数据帧的重要性和类型。

3. VLAN故障处理由于Trunk接口传递的多个VLAN流量会经过多个交换机，因此在网络中可能会存在VLAN故障。

在这种情况下，交换机需要采取一些措施来处理故障，以确保数据帧能够在网络中正确传递。

一般采用的方式包括：VTP协议、STP协议和单独配置。

4. 协议封装Trunk接口传递的多个VLAN流量可以使用不同的协议封装方式。

常见的封装方式包括ISL和802.1Q。

在这里，我们以802.1Q为例进行讲解。

802.1Q是最常见的VLAN标准协议。

在传输数据时，交换机会在数据帧的头部加上四个字节的VLAN标签，标识数据帧上一个VLAN ID。

5. 配置Trunk接口需要注意的是，配置Trunk接口并不是一件容易的事情。

在配置过程中需要涉及到很多的参数设置，包括VLAN ID、VLAN标签、协议封装方式等等。

如果配置不当，可能会导致网络故障，影响网络的正常工作。

因此，在配置Trunk接口的时候，需要仔细检查每个参数的设置，确保参数的设置是正确的。

trunk2

机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。VLAN20也是这样。那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。当交换机支持TRUNKING 的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。这样的话，就算交换机上设了上百个个VLAN也只用1个端口就解决了。如果是不同台的交换机上相同id的vlan要相互通信，那么可以通过共享的trunk端口就可以实现，如果是同一台上不同id的vlan/不同台不同id的vlan它们之间要相互通信，需要通过第三方的路由来实现；编辑本段vlan的划分有两个需要注意的地方：一是划分了几个不同的vlan组，都有不同的vlan id号；分配到vlan 组里面的交换机端口也有port id.比如端口1，2，3，4划分到vlan10，5，6，7，8划分到vlan20，我可以把 1，3，4的端口的port id设置为10，而把2端口的 port id设置为20；把5，6，7端口的port id设置为20，而把8端口的port id设置为10.这样的话，vlan10中的1，3，4端口能够和vlan20中8端口相互通信；而 vlan10中的2端口能够和vlan20中的5，6，7端口相互通信；虽然vlan id不同，但是port id相同，就能通信，同样vlan id相同，port id不同的端口之间却不能相互访问，比如vlan10中的2端口就不能和1，3， 4端口通信。源自trunk百科名片

trunk工作原理

1. 技术原理1) Trunk通常用在交换机之间，或者交换机和其它网络设备之间2) Trunk 端口同时可以承载带vlan和不带vlan的报文3) Trunk 端口同时可以承载多个vlan4) 所有不带vlan的报文都通过native vlan来发送5) 默认的情况下，cisco交换机trunk模式下allowed vlan 为 1~4094，允许所有的vlan通过6) 从端口发送报文：A 如果报文带vlan，并且与native vlan的值相等，则交换机会把报文的vlan 剥掉，报文在交换机之间以 untag的形式传输的B 如果报文带vlan，但是与native vlan的值不相等，则交换会查找端口的allowed vlan：如果报文所带vlan在allowed vlan 之中，则会带上这个vlan在交换机之间传输；如果报文所带vlan不在allowed vlan 之中，则不会从这个端口转发报文C 报文不带vlan，则加上端口的native vlan 以后，在交换机之间传输6) 从端口接收报文：A 如果报文不带vlan：当native vlan 在端口allowed vlan 列表里时，接收该报文，给报文打上native vlan；当native vlan不在端口allowed vlan列表里时，丢弃该报文(事实上是不会转发到那个端口)B 如果报文带vlan：当报文的vlan在端口allowed vlan列表里时，接收该报文；当报文的vlan不在该端口allowed vlan列表里时，丢弃该报文(事实上是不会转发到那个端口)2. 验证内容交换机端口工作在trunk模式下，向外发送报文时：1) 报文带vlan，并且与native vlan的值相等，则交换机会把报文的vlan 剥掉，报文在交换机之间是以untag的形式传输2) 报文带vlan，但是与native vlan的值不相等，则交换会查找端口的allowed vlan：如果报文所带vlan在allowed vlan 之中，则会带上这个vlan在交换机之间传输3) 报文带vlan，但是与native vlan的值不相等，则交换会查找端口的allowed vlan：如果报文所带vlan不在allowed vlan 之中，则不会从这个端口转发报文4) 报文不带vlan，则加上端口的native vlan 以后，在交换机之间传输交换机端口工作在trunk模式下，接收到报文时：5) 报文不带vlan：当native vlan 在端口allowed vlan 列表里时，接收该报文，给报文打上native vlan6) 报文不带vlan：当native vlan不在端口allowed vlan列表里时，丢弃该报文7) 报文带vlan：当报文的vlan在端口allowed vlan列表里时，接收该报文；8) 报文带vlan：当报文的vlan不在该端口allowed vlan列表里时，丢弃该报文3. 组网验证具体内容：@ 端口向外发送报文时，报文带vlan，并且与native vlan的值相等，则交换机会把报文的vlan 剥掉，报文在交换机之间是以untag的形式传输@ 端口接收报文时，报文不带vlan：当native vlan 在端口allowed vlan 列表里时，接收该报文，给报文打上native vlan1. 验证过程1) 按图搭建好环境，配置各PC的IP地址2) 在Switch-A/B上创建vlan10，作为交换机的native vlan，并且在两个交换的F0/1上配置native vlan 为10interface FastEthernet0/1switchport trunk native vlan 10switchport mode trunk!3) 在Swtich-A上配置F0/2, F0/3 端口为access端口，配置F0/2的access vlan 为10,配置F0/3的access vlan为100interface FastEthernet0/2switchport access vlan 10speed 100!interface FastEthernet0/3switchport access vlan 100speed 100!4) 在Swtich-B上配置F0/2, F0/3 端口为access端口，F0/2的access vlan 为10，F0/3的access vlan 为1005) PC1 ping PC3，在Switch-A的F0/1端口抓包查看报文，报文不带vlan在交换机之间传输6) PC2 ping PC4，在Switch-A的F0/1端口抓包查看报文，报文带vlan100在交换机间传输。

配置Trunk接口

配置Trunk接⼝1、Trunk接⼝1.1 什么是Trunk Trunk接⼝属于⼲道，主⼲链路，通常⽤于交换机和交换机之间，通过⼀个接⼝传输多个vlan的数据包。

当Trunk端⼝收到数据帧时，如果该帧不包含802.1Q的vlan标签，将打上该Trunk端⼝的PVID;如果该帧包含802.1Q的VLAN标签，则不改变当Trunk端⼝发送数据帧时，当该所发送帧的vlanid与端⼝的PVID不同时，则检查是否允许该vlan通过，如果允许则直接透传，不允许则直接丢弃，当该帧的vlanid与端⼝的PVID相同时，则剥离vlan标签后转发。

注意：Turnk属于主⼲链路，⽤于交换机和交换机、交换机和路由器之间，⽽主机和交换机之间属于接⼊链路（Access）。

Trunk端⼝的应⽤场景为属于同⼀个vlan但需要跨交换机传输的场景1.2 Trunk端⼝的作⽤ Trunk端⼝的作⽤是将多个物理端⼝汇聚成⼀个逻辑的端⼝，使其⼯作起来就像是⼀个通道⼀样。

将多个端⼝捆绑起来后，不但提升了整个⽹络的带宽，⽽且数据还会同时经由被绑定的多个物理链路传输，具有链路冗余的作⽤，在其中⼀条链路出现故障后，还能由其他链路进⾏⼯作。

2、配置Trunk实验2.1 实验内容2.2 实验拓扑2.3 实验编址2.4 实验步骤 step1：对实验的pc机进⾏ip地址的配置，按照2.3实验编址进⾏相应配置，并进⾏测试，查看相互pc之间能否相互ping通，这⾥以pc1与pc3之间进⾏截图 step2：创建VLAN,使⽤vlan batch 10 20命令对S1,S2,S3进⾏创建，并通过display vlan进⾏查看，如图所⽰，创建成功 step3：再分别对S2,S3进⾏创建 step4：将S1,S2交换机下的相应端⼝配置为Access端⼝并划分到相应vlan下配置完成后使⽤display port vlan进⾏检查vlan和接⼝配置情况 step5：进⾏Trunk接⼝的配置，⾸先进⼊到相应的接⼝中，使⽤命令 port link-type trunk和port trunk allow-pass vlan10 20两条命令进⾏配置⾸先在S1上进⾏配置，并使⽤display port vlan查看配置再对S2进⾏相同配置在对S3进⾏相似配置，S3允许所有类型vlan通过 step6：测试pc1与pc3，pc2与pc4之间能否相互ping通在进⾏⼀步测试，看看不同vlan下是否能够ping通。

trunk口转发规则

trunk口转发规则Trunk口转发规则Trunk口转发规则是网络通信中的一项重要规定，它决定了数据在网络中的传输路径和方式。

在这篇文章中，我们将探讨Trunk口转发规则的基本原则和应用场景，以及如何优化网络性能提高数据传输效率。

一、什么是Trunk口转发规则？Trunk口转发规则是指在网络通信中，通过Trunk口进行数据传输时所遵循的一系列规定。

它决定了数据在网络中的传输路径和方式，确保数据能够快速、准确地到达目的地。

Trunk口转发规则通常是由网络管理员根据网络拓扑和需求进行配置的。

二、Trunk口转发规则的基本原则1. VLAN划分：Trunk口转发规则通常基于VLAN（Virtual Local Area Network）的划分来进行配置。

VLAN可以将一个物理网络划分成多个逻辑网络，从而实现不同网络设备之间的隔离和通信。

2. 优先级设置：Trunk口转发规则可以根据数据的优先级进行配置，确保重要数据的优先传输。

优先级设置可以根据业务需求进行调整，以保证网络的正常运行。

3. 路由选择：Trunk口转发规则决定了数据在网络中的传输路径。

通过选择合适的路由，可以提高网络的传输效率和带宽利用率。

三、Trunk口转发规则的应用场景1. 多段网络互连：Trunk口转发规则可以将不同网络段的数据进行转发，实现多段网络之间的互连。

这在企业网络中特别常见，可以实现不同部门之间的通信和资源共享。

2. 数据中心网络：在数据中心网络中，Trunk口转发规则可以实现服务器之间的高速数据传输。

通过合理配置Trunk口转发规则，可以提高数据中心网络的性能和可靠性。

3. 虚拟化环境：在虚拟化环境中，Trunk口转发规则可以实现虚拟机之间的通信和数据传输。

通过合理配置Trunk口转发规则，可以提高虚拟化环境的性能和可管理性。

四、优化网络性能提高数据传输效率的方法1. 合理规划网络拓扑：合理规划网络拓扑可以减少数据传输的跳数和延迟，提高网络性能和数据传输效率。

交换机 TRUNK知识

“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。

而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。

TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。

TRUNK技术可以实现TRUNK 内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。

2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。

3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。

所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。

其中交换机之间互联用的端口就称为TRUNK端口。

与一般的交换机的级联不同，TRUNKING是基于OSI第二层RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。

VLAN20也是这样。

那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。

当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。
