建筑构造(第三章)-13页word资料
第三章墙墙是房屋的一个重要组成部分。
在一般民用建筑中，墙的工程量占有相当大的比重，墙和楼板被称为房屋的主体工程。
墙的造价约占工程造价的30％一40%，墙的重量约占建筑物总重量的40％一65％。
选择墙体材料和构造方法，将直接影响建筑物的使用质量、自重、造价、施工工期和材料消耗。
故在确定墙的构造时，必须全面考虑使用、结构、施工、经济等方面的因素。
第一节墙体类型及作用一、墙体的分类在房屋中，按墙在平面上的位置和作用区分，可以分为外墙、内墙和隔墙。
外墙指房屋四周与室外接触的墙体，遮挡风雨和阻隔外界气温及噪声等对室内的影响；内墙是位于房屋内部的墙体；隔墙分隔室内空间，减少相互干扰。
按墙的布置方向可以分为纵墙和横墙，即与建筑物短轴方向一致的墙称为横墙；与建筑物长轴方向一致的墙称为纵墙。
外横墙习惯上称山墙；外纵墙称檐墙。
在一片墙上，窗与窗或窗与门之间的墙称窗间墙；窗洞下部的墙称窗下墙。
墙体按其受力状态区分，可以分为承重墙、承自重墙和非承重墙。
承重墙是指承受楼面、屋面等上部结构传来的荷载及自重的墙体。
承自重墙是指只承担自身重量，不承受外来荷载的墙体。
非承重墙是指不承重的墙体，例如框架填充墙、幕墙等。
墙体按材料和构造方式分为：砖墙（实砌墙、空斗墙、复合墙）；地方材料墙体（石墙、土墙、篱笆墙等）；预制砌块墙；幕墙（悬挂墙、玻璃幕墙）；轻质隔墙、隔断；现浇混凝土、钢筋混凝土墙；大型墙板等。
二、墙的作用民用建筑中的墙一般有三个作用。
首先，它承受房屋的屋顶、楼层、人和设备的使用荷载、本身的自重荷载和风荷载，所以它具有承重作用。
第二，由于墙隔住了自然界风、雪、雨的侵袭，防止太阳辐射、噪声的干扰等的影响，起保温、隔热、御寒、隔声的作用，这些作用称围护作用。
第三，墙可以把房屋大空间划分成适用的小空间，叫做分隔作用。
并不是所有的墙都同时具有这三个方面的作用，如一般承重的外墙具有承重和围护作用，非承重外墙只起围护作用；承重内墙只有承重和分隔作用；非承重内墙则只起分隔作用。
建筑识图与构造 第3版 第3章 房屋构造的基本知识
1 地下或半地下建筑(室)和一类高层建筑的耐火等级 不应低于一级；
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
建筑结构基础第3章 混凝土受弯构件
看，尤其是采用绑扎骨架的钢筋混凝土梁承受剪力应优先采用箍筋。
（1）直径、根数要求：弯起钢筋是由纵向受力钢筋弯起而来的， 其直径大小同纵向受力钢筋，而根数由斜截面计算确定。位于梁最外侧 的钢筋不应弯起。弯起钢筋的弯起角度一般宜取45o，当梁截面高度大于 800时，宜采用45o 。
（2）锚固：在弯起钢筋的弯终点处应留有平行于梁轴线方向的锚 固长度，在受拉区不应小于20d，在受压区不应小于10d。 （3）间距：梁上部纵向受力钢筋的净距，不应小于30mm，也不应 小1.5d（为受力钢筋的最大直径)；梁下部纵向受力钢筋的净距，不应小 于25mm，也不应小于d。见图3.3。
最小厚度(mm )
60 60 70 80 80 60 80 150
14
（二）板中的钢筋
单向板中一般配置有受力钢筋和分布钢筋两种钢筋。
（4）搭接长度：架立钢筋直径＜10mm时，架立钢筋与受力钢筋的 搭接长度应≥100mm；架立钢筋直径≥10mm时，架立钢筋与受力钢筋的
搭接长度应≥150mm。
12
5.梁侧纵向构造钢筋
又称为腰筋，设置在梁的侧面。作用是承受因温度变化及混凝土 收缩在梁的侧面引起的应力，并抑制裂缝的开展。 当梁的腹板高度≥450时，在梁的两个侧面应沿梁的高度方向配 置纵向构造钢筋，每侧纵向构造钢筋的截面面积不应小于腹板截面面 积的0.1%，其间距不宜大于200。 粱两侧的纵向构造钢筋用拉筋联系。
大间距应符合表3．5要求。
11
4．架立钢筋
（1）作用：固定箍筋的位置，与纵向受力钢筋构成钢筋骨架，并
承受混凝土因温度变化、混凝土收缩引起的拉应力，改善混凝土的延性。
（2）直径：当梁的跨度小于4m，d≥8mm；当跨度为于4～6m，d≥ 10mm；当跨度大于6m，d≥12mm 。
（1）直径、根数要求：弯起钢筋是由纵向受力钢筋弯起而来的， 其直径大小同纵向受力钢筋，而根数由斜截面计算确定。位于梁最外侧 的钢筋不应弯起。弯起钢筋的弯起角度一般宜取45o，当梁截面高度大于 800时，宜采用45o 。
（2）锚固：在弯起钢筋的弯终点处应留有平行于梁轴线方向的锚 固长度，在受拉区不应小于20d，在受压区不应小于10d。 （3）间距：梁上部纵向受力钢筋的净距，不应小于30mm，也不应 小1.5d（为受力钢筋的最大直径)；梁下部纵向受力钢筋的净距，不应小 于25mm，也不应小于d。见图3.3。
最小厚度(mm )
60 60 70 80 80 60 80 150
14
（二）板中的钢筋
单向板中一般配置有受力钢筋和分布钢筋两种钢筋。
（4）搭接长度：架立钢筋直径＜10mm时，架立钢筋与受力钢筋的 搭接长度应≥100mm；架立钢筋直径≥10mm时，架立钢筋与受力钢筋的
搭接长度应≥150mm。
12
5.梁侧纵向构造钢筋
又称为腰筋，设置在梁的侧面。作用是承受因温度变化及混凝土 收缩在梁的侧面引起的应力，并抑制裂缝的开展。 当梁的腹板高度≥450时，在梁的两个侧面应沿梁的高度方向配 置纵向构造钢筋，每侧纵向构造钢筋的截面面积不应小于腹板截面面 积的0.1%，其间距不宜大于200。 粱两侧的纵向构造钢筋用拉筋联系。
大间距应符合表3．5要求。
11
4．架立钢筋
（1）作用：固定箍筋的位置，与纵向受力钢筋构成钢筋骨架，并
承受混凝土因温度变化、混凝土收缩引起的拉应力，改善混凝土的延性。
（2）直径：当梁的跨度小于4m，d≥8mm；当跨度为于4～6m，d≥ 10mm；当跨度大于6m，d≥12mm 。

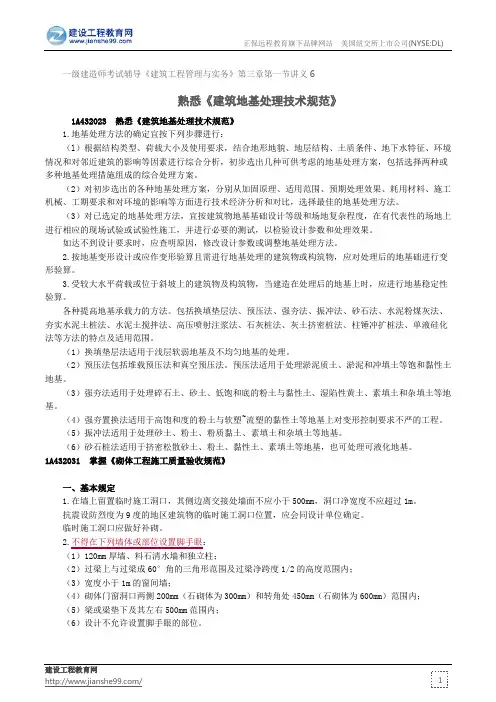

熟悉《建筑地基处理技术规范》--一级建造师考试辅导《建筑工程管理与实务》第三章第一节讲义6
正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《建筑工程管理与实务》第三章第一节讲义6熟悉《建筑地基处理技术规范》1A432023 熟悉《建筑地基处理技术规范》1.地基处理方法的确定宜按下列步骤进行：（l）根据结构类型、荷载大小及使用要求，结合地形地貌、地层结构、土质条件、地下水特征、环境情况和对邻近建筑的影响等因素进行综合分析，初步选出几种可供考虑的地基处理方案，包括选择两种或多种地基处理措施组成的综合处理方案。
（2）对初步选出的各种地基处理方案，分别从加固原理、适用范围、预期处理效果、耗用材料、施工机械、工期要求和对环境的影响等方面进行技术经济分析和对比，选择最佳的地基处理方法。
（3）对已选定的地基处理方法，宜按建筑物地基基础设计等级和场地复杂程度，在有代表性的场地上进行相应的现场试验或试验性施工，并进行必要的测试，以检验设计参数和处理效果。
如达不到设计要求时，应查明原因，修改设计参数或调整地基处理方法。
2.按地基变形设计或应作变形验算且需进行地基处理的建筑物或构筑物，应对处理后的地基础进行变形验算。
3.受较大水平荷载或位于斜坡上的建筑物及构筑物，当建造在处理后的地基上时，应进行地基稳定性验算。
各种提高地基承载力的方法。
包括换填垫层法、预压法、强夯法、振冲法、砂石法、水泥粉煤灰法、夯实水泥土桩法、水泥土搅拌法、高压喷射注浆法、石灰桩法、灰土挤密桩法、柱锤冲扩桩法、单液硅化法等方法的特点及适用范围。
（1）换填垫层法适用于浅层软弱地基及不均匀地基的处理。
（2）预压法包括堆载预压法和真空预压法。
预压法适用于处理淤泥质土、淤泥和冲填土等饱和黏性土地基。
（3）强夯法适用于处理碎石土、砂土、低饱和底的粉土与黏性土、湿陷性黄土、素填土和杂填土等地基。
（4）强夯置换法适用于高饱和度的粉土与软塑~流塑的黏性土等地基上对变形控制要求不严的工程。
（5）振冲法适用于处理砂土、粉土、粉质黏土、素填土和杂填土等地基。
第3章 剖面图和断面图
（3）在被剖切面所剖切到的 截面上画出材料图例。
剖面图画法举例
（1）选定剖切平面,确定剖切位置，画出剖切线、视向线、并标注 视图名称（数字或大写英文字母）；
（2）画出剖切后的轮廓投影（剖切面与物体表面的交线）； （3）在被剖切到的截面上画出材料图例； （4）整理剖切后的可见轮廓线。
1--1
P V
1－1
1－1剖面图 2
2－2剖面图
V
P
H
1
1
2
H
全剖面图的适用范围
适用于外形较简单，内形较复杂。
2.半剖面图
分析下面形体：
存在什么问题？？？
不能表达外形
1—1剖面图
1
1
采用全剖
解决方法：采用半剖面，即以对称线为界，达内形
不能表达外形
外形 内形
已表达清 楚的内形 虚线不画
V
1－1剖面图 2
2－2剖面图
1
1
H
V
P
2
H
（2）剖面图中已表达清楚的形体内部形状，在其他视图
中投影为虚线时，一般不必画出；但对没有表达清楚的内
部形状，仍应该画出必要的虚线。
虚线不画
1—1剖面图
1
1
（3）按照国家制图标准规定，绘制剖面图时，一般都应在 断面部分画出建筑材料图例。当不注明材料种类时，可用等 间距、同方向的45度细线来表示。如图为常用的建筑材料图 例（常用建筑材料图例还可以参见相关教材或手册)。
画成视图 画成剖面图
分界线应画 成点划线， 不能画成粗 实线。
1—1剖面图
1
1
（a）
（b）
（4）当形体图形左右对称时，剖面图一般画在正立面图对 称线的右方和左侧立面图对称线的前方；当形体图形上下对 称时，剖面图画在平面图对称线的前方。如图所示。
剖面图画法举例
（1）选定剖切平面,确定剖切位置，画出剖切线、视向线、并标注 视图名称（数字或大写英文字母）；
（2）画出剖切后的轮廓投影（剖切面与物体表面的交线）； （3）在被剖切到的截面上画出材料图例； （4）整理剖切后的可见轮廓线。
1--1
P V
1－1
1－1剖面图 2
2－2剖面图
V
P
H
1
1
2
H
全剖面图的适用范围
适用于外形较简单，内形较复杂。
2.半剖面图
分析下面形体：
存在什么问题？？？
不能表达外形
1—1剖面图
1
1
采用全剖
解决方法：采用半剖面，即以对称线为界，达内形
不能表达外形
外形 内形
已表达清 楚的内形 虚线不画
V
1－1剖面图 2
2－2剖面图
1
1
H
V
P
2
H
（2）剖面图中已表达清楚的形体内部形状，在其他视图
中投影为虚线时，一般不必画出；但对没有表达清楚的内
部形状，仍应该画出必要的虚线。
虚线不画
1—1剖面图
1
1
（3）按照国家制图标准规定，绘制剖面图时，一般都应在 断面部分画出建筑材料图例。当不注明材料种类时，可用等 间距、同方向的45度细线来表示。如图为常用的建筑材料图 例（常用建筑材料图例还可以参见相关教材或手册)。
画成视图 画成剖面图
分界线应画 成点划线， 不能画成粗 实线。
1—1剖面图
1
1
（a）
（b）
（4）当形体图形左右对称时，剖面图一般画在正立面图对 称线的右方和左侧立面图对称线的前方；当形体图形上下对 称时，剖面图画在平面图对称线的前方。如图所示。
建筑工程识图与构造 第3章 《建筑构造概论》
过渡页
TRANSITION PAGE
第三章
建筑构造概论
学习目标 掌握建筑的构造组成 掌握建筑分类方法和等级划分 熟悉建筑常用的专业术语
过渡页
TRANSITION PAGE
3.1 建筑构造概论 3.2 建筑的分类和等级 3.3 建筑变形缝
第三章 建筑构造概论
3.1 建筑构造概论
1
建筑是人类创造的、最值得自豪的文明成果之一。建筑的概念应包括三个方 面的含义：① 建筑物和构筑物的总称；② 人们进行建造的行为；③ 涵盖了经济 与社会科学、人文科学、文化艺术、工程技术等多学科多领域的综合学科。
图3-1 流水别墅
第三章 建筑构造概论
3.1 建筑构造概论
3.1.2 建筑的组成
1．民用建筑的构造组成 一幢民用建筑一般由基础、墙或柱、楼层和地层、楼梯、屋顶和门 窗 等主要部分组成，如图3-2所示。 基础：是位于建筑物最下部的承重构件。 墙或柱：是建筑物的承重构件和围护构件。 楼层和地层：是楼房建筑中水平方向的承重构件。 楼梯：是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散。 屋顶：是建筑物顶部的外围围护构件和承重构件。 门窗：门主要供人们内外交通和隔离房间；窗的主要功能是采光和通风。 除上述六大基本组成部分以外，对不同使用功能的建筑物，还有其他特 有的构件和配件，如阳台、雨篷、台阶、排烟道等。
度100 m以下的为高层建筑；超过4表0层3-2，民高用度建筑超按过地1上00层m数的或高为度超分高类层建筑。
建筑类别
名称
层数或高度
备注
住宅建筑 公共建筑
低层住宅 多层住宅 中高层住宅 高层住宅 超高层住宅 单层和多层建筑
高层建筑
超高层建筑
1～3层 4～6层 7～9层 10层及10层以上 ＞100 m
TRANSITION PAGE
第三章
建筑构造概论
学习目标 掌握建筑的构造组成 掌握建筑分类方法和等级划分 熟悉建筑常用的专业术语
过渡页
TRANSITION PAGE
3.1 建筑构造概论 3.2 建筑的分类和等级 3.3 建筑变形缝
第三章 建筑构造概论
3.1 建筑构造概论
1
建筑是人类创造的、最值得自豪的文明成果之一。建筑的概念应包括三个方 面的含义：① 建筑物和构筑物的总称；② 人们进行建造的行为；③ 涵盖了经济 与社会科学、人文科学、文化艺术、工程技术等多学科多领域的综合学科。
图3-1 流水别墅
第三章 建筑构造概论
3.1 建筑构造概论
3.1.2 建筑的组成
1．民用建筑的构造组成 一幢民用建筑一般由基础、墙或柱、楼层和地层、楼梯、屋顶和门 窗 等主要部分组成，如图3-2所示。 基础：是位于建筑物最下部的承重构件。 墙或柱：是建筑物的承重构件和围护构件。 楼层和地层：是楼房建筑中水平方向的承重构件。 楼梯：是楼房建筑中的垂直交通设施，供人们上下楼层和紧急疏散。 屋顶：是建筑物顶部的外围围护构件和承重构件。 门窗：门主要供人们内外交通和隔离房间；窗的主要功能是采光和通风。 除上述六大基本组成部分以外，对不同使用功能的建筑物，还有其他特 有的构件和配件，如阳台、雨篷、台阶、排烟道等。
度100 m以下的为高层建筑；超过4表0层3-2，民高用度建筑超按过地1上00层m数的或高为度超分高类层建筑。
建筑类别
名称
层数或高度
备注
住宅建筑 公共建筑
低层住宅 多层住宅 中高层住宅 高层住宅 超高层住宅 单层和多层建筑
高层建筑
超高层建筑
1～3层 4～6层 7～9层 10层及10层以上 ＞100 m
“建筑构造课件(全30讲)”
建筑构造的创新和发展趋势
当今建筑构造领域正不断迎来新的创新和发展趋势。了解这些趋势可以帮助 我们应对挑战，并为未来的建筑构造做好准备。
建筑构件包括主要构件和辅助构件。主要构件承担着建筑物结构上的负荷，辅助构件则提供辅助功能， 如光线控制、隔热等。
建筑结构的荷载Βιβλιοθήκη 载荷建筑结构需要承受不同类型的荷载，如静载荷、动载荷和温度荷载。了解荷 载类型以及计算和分析方法对设计和评估建筑结构至关重要。
建筑结构的受力分析
通过受力分析，我们可以了解建筑结构在荷载作用下的力学特性。受力分析 的原理和方法可以帮助我们评估结构的稳定性和安全性。
建筑构造的定义和重要性
建筑构造是指建筑物的结构组成和构造方式，是建筑工程中至关重要的一部分。它关乎着建筑物的稳定 性、安全性以及使用功能的实现。
建筑构造的基本概念
了解建筑构造的基本概念对于理解结构、力学和建筑物的关系至关重要。建筑构造是建筑物在物理上实 现其预期功能的方式。
建筑构件的分类和功能
建筑构造课件（全30讲）
建筑构造课件（全30讲）: 简介 - 建筑构造的定义和重要性 第一讲: 建筑构造的基本概念 - 结构、力学和建筑物 第二讲: 建筑构件的分类和功能 - 主要构件和辅助构件的介绍 第三讲: 建筑结构的荷载和载荷 - 荷载类型、计算和分析方法 第四讲: 建筑结构的受力分析 - 受力分析原理和方法 ... 第三十讲: 建筑构造的创新和发展趋势 - 当今建筑构造领域的创新趋势和未来发展展望
房屋建筑构造与识图课件第3章 三面正投影图的形成及特性
一般位置直线
3.1 点、直线、平面的投影
➢2．直线上点的投影 直线上点的投影，必在直线的同面投影上；直线段上的点分割直线段之比，在 投影后仍保持不变。如下图所示，C是直线AB上的点，C点投影在直线AB的同面 投影上，且有AC∶CB=ac∶cb= a'c'∶c'b'= a''c''∶c''b''。
直线上点的投影
两直线交叉
3.1 点、直线、平面的投影
3.1.3 平面的投影 三点确定一个三角形平面，将三点的同名投影用直线两两相连，就得到平面的同 名投影，如下图所示。平面的投影一般仍为平面，特殊情况下投影可为一直线。
平面的同名投影
3.1 点、直线、平面的投影
当平面垂直于投影面时，其投影重合成直线，具有积聚性，如图(a)所示； 当平面平行于投影面时，其投影反映平面实形，如图(b)所示； 当平面倾斜于投影面时，其投影类似原平面，如图(c)所示。
直线的同名投影
3.1 点、直线、平面的投影
当直线垂直于投影面时，其投影重合为一点，具有积聚性，如图 (a)所示； 当直线平行于投影面时，其投影反映线段实长，ab=AB，如图 (b)所示； 当直线倾斜于投影面时，其投影比空间线段短，ab=AB cos α，如图(c)所示。
(a)
(b)
(c)
直线对一个投影面的投影特性
侧垂线
3.1 点、直线、平面的投影
投影面垂直线特性：垂直于那个投影面，在那个投影面上的投影积聚成一个点， 而另外两个投影面上的投影平行于投影轴且反映实长。
正垂线
铅垂线
侧垂线
3.1 点、直线、平面的投影
3）一般位置直线 直线与三个投影面都处于倾斜位置，称为一般位置直线。一般位置直线的三个 投影仍为直线；三个投影都倾斜于投影轴；投影长度小于直线的真长；投影与 投影轴的夹角，不反映直线对投影面的倾角，如下图所示。
3.1 点、直线、平面的投影
➢2．直线上点的投影 直线上点的投影，必在直线的同面投影上；直线段上的点分割直线段之比，在 投影后仍保持不变。如下图所示，C是直线AB上的点，C点投影在直线AB的同面 投影上，且有AC∶CB=ac∶cb= a'c'∶c'b'= a''c''∶c''b''。
直线上点的投影
两直线交叉
3.1 点、直线、平面的投影
3.1.3 平面的投影 三点确定一个三角形平面，将三点的同名投影用直线两两相连，就得到平面的同 名投影，如下图所示。平面的投影一般仍为平面，特殊情况下投影可为一直线。
平面的同名投影
3.1 点、直线、平面的投影
当平面垂直于投影面时，其投影重合成直线，具有积聚性，如图(a)所示； 当平面平行于投影面时，其投影反映平面实形，如图(b)所示； 当平面倾斜于投影面时，其投影类似原平面，如图(c)所示。
直线的同名投影
3.1 点、直线、平面的投影
当直线垂直于投影面时，其投影重合为一点，具有积聚性，如图 (a)所示； 当直线平行于投影面时，其投影反映线段实长，ab=AB，如图 (b)所示； 当直线倾斜于投影面时，其投影比空间线段短，ab=AB cos α，如图(c)所示。
(a)
(b)
(c)
直线对一个投影面的投影特性
侧垂线
3.1 点、直线、平面的投影
投影面垂直线特性：垂直于那个投影面，在那个投影面上的投影积聚成一个点， 而另外两个投影面上的投影平行于投影轴且反映实长。
正垂线
铅垂线
侧垂线
3.1 点、直线、平面的投影
3）一般位置直线 直线与三个投影面都处于倾斜位置，称为一般位置直线。一般位置直线的三个 投影仍为直线；三个投影都倾斜于投影轴；投影长度小于直线的真长；投影与 投影轴的夹角，不反映直线对投影面的倾角，如下图所示。
房屋建筑学-3-1墙体
3.纵横墙承重 这种承重方案的承重墙体由纵横两个方 向的墙体组成。 纵横墙承重方式平面布置灵活，两个方 向的抗侧力都较好。 这种方案适用于房间开间、进深变化较 多的建筑，如医院、幼儿园等。
4.墙与柱混合承重 房屋内部采用柱、梁组成的内框架承 重，四周采用墙承重，由墙和柱共同承受 水平承重构件传来的荷载，称为墙与柱混 合承重。 这种方案适用于室内需要大空间的建 筑，如大型商店、餐厅等。
图5 墙体传热系数比较 km——外墙平均传热系数，单位w/（㎡· k）
③ 墙体设置保温层：(图6) 墙体中设置保温层，用导热系数小的材料与承重的 墙体组合在一起形成的一种保温墙体，从而让不同 性质的材料各自发挥其功能。 ④ 墙中设置封空气间层： 墙体中设封闭空气间层是提高保温能力的有效且经 济的方法。因静止空气是热的不良导体[导热系数 =0.023W/(m· K)]，由实验数据知60～100mm厚封闭 空气间层热阻值达0.18K/W，比120厚实心砖墙的热 阻0.15m2· k/W还大。因此用空心砖、空心砌块等对 保温有利。
3.夏季防热设计要求：
⑴建筑的夏季防热应结合环境绿化、自然通风、建筑遮阳和 围护结构隔热等综合考虑。
⑵建筑的总体布置、单体的平、剖面设计和门窗的设置，一 般应利于自然通风，并尽量避免主要房间受东、西日晒。 ⑶南向房间可利用阳台、凹廊、外廊等达到遮阳的目的。东 西向房间可以适当使用固定或者活动式遮阳设施。
图6-7 设置隔气层防止内部冷凝
图6-8 热桥的形式
图6-9 热桥局部保温处理
⑶外墙应有足够的隔热能力 ①提高外墙的热稳定性，外墙应选用热阻值大、质量大的 材料，以提高其热稳定性。 ②外墙应选用光滑、平整、浅色的材料，以增加对太阳的 反射能力。 ③总平面及单体建筑布局合理，争取较好的朝向等。 ④在窗口的外侧设置遮阳设施，以减少太阳对室内的直射。 ⑤在外墙内部设置通风间层，利用风压和热压作用使间层 内外空气形成对流交换，从而降低外墙内表面的温度。 ⑥利用植被对太阳能的转化作用而降温。
建筑结构第3章
图3.14 梁的正截面破坏
（a）适筋梁；（b）超筋梁；（c）少筋梁
③少筋梁
配筋率小于最小配筋率的梁称为少筋梁。这 种梁破坏时，裂缝往往集中出现一条，不但开展 宽度大，而且沿梁高延伸较高。一旦出现裂缝， 钢筋的应力就会迅速增大并超过屈服强度而进入 强化阶段，甚至被拉断。在此过程中，裂缝迅速 开展，构件严重向下挠曲，最后因裂缝过宽、变 形过大而丧失承载力，甚至被折断，如图3.14 （c）。这种破坏也是突然的，没有明显预兆， 属于脆性破坏。实际工程中不应采用少筋梁。
有效面积 bh 0 的比值，它是一个对梁
受力性能有很大影响的重要指标
梁： 板：
当＞C20时，ho＝h- 35mm(一排钢筋） ho＝h- 60mm (二排钢筋）
当≤C20时， ho＝h- 40mm(一排钢筋） ho＝h- 65mm(二排钢筋）
当＞C20时， ho＝h- 20mm 当≤C20时， ho＝h- 25mm
分布钢筋宜采用HPB235、HRB335级钢筋， 常用直径为6、8mm。如图3.12。
图3.11 板的配筋
图3.12 受力钢筋转折分布钢筋的配置
第二节 截面承载力计算
2.1 配筋率
计算梁、板受弯构件承载力时，因为混凝土 开裂后，拉力完全由钢筋承担，这时梁能充分发 挥作用的截面高度应为纵向受拉钢筋合力作用点 至受拉区混凝土外边缘的距离，这一距离称为截 面的有效高度，用h0表示。
h梁0 内：只截布面置的一有排效纵高向度受，拉设钢计筋时时一，般h按0 下 h面方35法估算：
梁内布置两排纵向受拉钢筋时， h0 h 60
公式的适用条件：
（1）不少筋：即要求受弯构件的配筋率不小于规范要
求的最小配筋率。防止发生少筋破坏
建筑构造-3 楼梯及其他垂直交通设施
L形踏步板和一字形踏步板的配合使用
一字形踏步板的安装示意 三角形踏步板的安装示意
石材踏步板与钢梁
混凝土踏步板与钢梁
軋花钢板踏步板与钢梁
玻璃踏步板与钢梁
木踏步板与钢梁
装配式螺旋楼梯的踏步形式及安装构造
4.悬挂楼梯
●利用栏杆，或者另设拉杆，把整个梯段或者踏步板逐块吊挂在上方的梁或者其它的受力构件上，形成悬挂楼梯
悬挂楼梯
悬挂楼梯
悬挂楼梯
3. 楼梯及其它垂直交通设施
3.4 楼梯的结构支承情况
5.支承在中心立杆上的螺旋楼梯
●直接将踏步做成踏步块安放在中心的立柱上，然后调整角度并加以固定
●螺旋楼梯的装饰性较强，但踏步近中心处较窄，只能用于居住建筑的户内以及一些小型的办公、储藏空间等，不能用于有大量人流的公共空间，尤其不能用作消防疏散楼梯
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
(e)贴防滑面砖
(f)锚固金属防滑条
踏步防滑条常用做法
防滑面砖
石材铲口防滑
固定防滑复合材料
金属防滑条
轧花钢板踏步板
第3章 楼梯及其它垂直交通设施
3.3 楼梯的细部构造
2. 楼梯扶手栏杆构造
●扶手高度一般为自踏面前缘以上0.90m。室外楼梯，特别是消防楼梯的扶手高度应不小于1.10m。住宅楼梯栏杆水平段的长度超过500mm时，其高度必须不低于1.05m。
一字形踏步板的安装示意 三角形踏步板的安装示意
石材踏步板与钢梁
混凝土踏步板与钢梁
軋花钢板踏步板与钢梁
玻璃踏步板与钢梁
木踏步板与钢梁
装配式螺旋楼梯的踏步形式及安装构造
4.悬挂楼梯
●利用栏杆，或者另设拉杆，把整个梯段或者踏步板逐块吊挂在上方的梁或者其它的受力构件上，形成悬挂楼梯
悬挂楼梯
悬挂楼梯
悬挂楼梯
3. 楼梯及其它垂直交通设施
3.4 楼梯的结构支承情况
5.支承在中心立杆上的螺旋楼梯
●直接将踏步做成踏步块安放在中心的立柱上，然后调整角度并加以固定
●螺旋楼梯的装饰性较强，但踏步近中心处较窄，只能用于居住建筑的户内以及一些小型的办公、储藏空间等，不能用于有大量人流的公共空间，尤其不能用作消防疏散楼梯
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
．
(e)贴防滑面砖
(f)锚固金属防滑条
踏步防滑条常用做法
防滑面砖
石材铲口防滑
固定防滑复合材料
金属防滑条
轧花钢板踏步板
第3章 楼梯及其它垂直交通设施
3.3 楼梯的细部构造
2. 楼梯扶手栏杆构造
●扶手高度一般为自踏面前缘以上0.90m。室外楼梯，特别是消防楼梯的扶手高度应不小于1.10m。住宅楼梯栏杆水平段的长度超过500mm时，其高度必须不低于1.05m。
建筑构造正文3-1
第三章 建筑装修 第一节 概述
由墙、柱、梁、楼板、楼梯、屋顶结构等承重构件组成的建筑物结构系统，承受着作用在建筑物上的各种荷载。必须保证整个建 筑结构承载系统的安全性，适用性和耐久性。对建筑物结构表面进行的各种装修处理，可以使建筑结构承载系统免受风霜雨雪以及室
对建筑物各个部位进行的装修处理，可以有效地改善和提高建筑围护系统的功能，满足建筑物的使用要求。例如，对于外墙的内、 外表面的装修、外墙上门窗的选择以及屋顶面层及其顶棚的装修，可以加强和改善建筑物的热工性能，提高建筑物的保温隔热效果； 对于外墙面、屋顶面层以及外墙上门窗的装修，对用水及潮温房间的楼、地面以及墙面、顶棚的装修，可以提高建筑物的防潮、防水 的性能；对室内墙面、顶棚、楼、地面的装修，可以使建筑物的室内增加光线的反射，提高室内的照度；对建筑物中的墙体、屋顶、 门窗、楼板层的装修，可以提高建筑物的隔声能力；对电影院、剧场、音乐厅等建筑的内墙面及顶棚的装修，可以改善其室内的音质
3、骨架铺装式做法。对于较大规格的各种天然石材或人造石材饰面材料来说，简单的以水泥砂浆粘贴是无法保证其装修的坚固程度的；还有像非石材类的 各种材料制成的装修用板材，也不是靠水泥砂浆作为粘贴层的材料。对于以上这些装修材料来说，其构造方法是，先以金属型材或木材（木方子）在基体上形成 骨架（俗称“立筋”、做“龙骨”等），然后将上述各类板材以钉、卡、压、胶粘、铺放等方法，铺装固定在骨架基层上，以达到装修的效果。如墙面装修中的 木墙裙、金属饰板墙（柱）面、玻璃镶贴墙面、干挂石材墙面、隔墙（指立筋式隔墙）等；还有像楼地面装修中的架空木地面，龙骨实铺木地面、架空活动地面 以及顶棚装修中的吊顶棚等做法，均属于这一类。骨架铺装式做法的主要特点是，避免了其他类型装修做法中的湿法作业，制作安装简便，耐久性能好，装修效 果好，但一般说来造价也都较高。
由墙、柱、梁、楼板、楼梯、屋顶结构等承重构件组成的建筑物结构系统，承受着作用在建筑物上的各种荷载。必须保证整个建 筑结构承载系统的安全性，适用性和耐久性。对建筑物结构表面进行的各种装修处理，可以使建筑结构承载系统免受风霜雨雪以及室
对建筑物各个部位进行的装修处理，可以有效地改善和提高建筑围护系统的功能，满足建筑物的使用要求。例如，对于外墙的内、 外表面的装修、外墙上门窗的选择以及屋顶面层及其顶棚的装修，可以加强和改善建筑物的热工性能，提高建筑物的保温隔热效果； 对于外墙面、屋顶面层以及外墙上门窗的装修，对用水及潮温房间的楼、地面以及墙面、顶棚的装修，可以提高建筑物的防潮、防水 的性能；对室内墙面、顶棚、楼、地面的装修，可以使建筑物的室内增加光线的反射，提高室内的照度；对建筑物中的墙体、屋顶、 门窗、楼板层的装修，可以提高建筑物的隔声能力；对电影院、剧场、音乐厅等建筑的内墙面及顶棚的装修，可以改善其室内的音质
3、骨架铺装式做法。对于较大规格的各种天然石材或人造石材饰面材料来说，简单的以水泥砂浆粘贴是无法保证其装修的坚固程度的；还有像非石材类的 各种材料制成的装修用板材，也不是靠水泥砂浆作为粘贴层的材料。对于以上这些装修材料来说，其构造方法是，先以金属型材或木材（木方子）在基体上形成 骨架（俗称“立筋”、做“龙骨”等），然后将上述各类板材以钉、卡、压、胶粘、铺放等方法，铺装固定在骨架基层上，以达到装修的效果。如墙面装修中的 木墙裙、金属饰板墙（柱）面、玻璃镶贴墙面、干挂石材墙面、隔墙（指立筋式隔墙）等；还有像楼地面装修中的架空木地面，龙骨实铺木地面、架空活动地面 以及顶棚装修中的吊顶棚等做法，均属于这一类。骨架铺装式做法的主要特点是，避免了其他类型装修做法中的湿法作业，制作安装简便，耐久性能好，装修效 果好，但一般说来造价也都较高。
建筑构造第一课--概述
3.2 标高及竖向定位
• 屋面竖向定位
酒店建筑：
观演建筑
园林建筑：
纪念性建筑： 如纪念堂、陵园等
宗教建筑：如各种寺庙、教堂等;
四、 按修建量和规模大小 1. 大量性建筑---住宅、学校、商业、医院等。 2. 大型性建筑---大型公共建筑
• 新世纪环球中心建筑面积约176万平米，主体平面500 米×400米，高度约100米，是由中央游艺区和四周酒 店、商业、办公等部分组成的一个集游艺、展览、商 务、传媒、购物、酒店于一体的多功能建筑。
4.2 楼梯设计要求 具有足够的通行能力以满足消防疏散需求、足够的 强度；防火、防水和防滑。
二、 建筑物的组成和各组成部分的作用
5.屋顶
5.1屋顶是房屋顶部的围护构件，抵抗风、雨、雪 的侵袭和太阳辐射热的影响。屋顶又是房屋的承重结 构，承受风、雪和施工期间的各种荷载。
5.2 屋顶设计要求
足够的强度和刚度，面层性能能抵抗风霜雨雪的侵袭 和太阳辐射热的影响，上人屋面还需满足使用要求。
四、 按建筑层数和高度分类
住宅
低层 多层 中高层 高层 超高层
1~3层 4~6层 7~9层 》10层 >100m
注：表中>24m的高层建筑不包括≥24m的单层公共建筑
几层必须设电梯？
• 我国《工程建设标准强制性条文》中有关房屋 建筑设置电梯安装的强制性标准，即七层及以 上住宅或住房入口楼面距室外设计地面的高度 超过１６米以上的住宅，必须设置电梯；
如：预应力多孔板的长度标志尺寸为3000mm，缝隙尺寸 90mm，
故构造尺寸=3000-90=2910mm 实际尺寸为2910mm±允许公差
四、模数协调
3. 定位轴线：
用来确定建筑物主要结构构件位置及其标志 尺寸的基准线，同时也是施工放线的基线。用于 平面时称平面定位轴线；用于竖向时称为竖向定 位轴线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
但拱在承受荷载后将产生横向推力，为了 保证结构的稳定，必须设置坚固的拱脚支座抵 抗横推力。因拱的内力主要是轴向压力，结构 应选用抗压性能好的材料。
2）拱的型式 ( 三铰拱、两铰拱与无铰拱)
“B”
“A”
3)拱结构的建筑造型
落地拱和钢屋架（清华体育馆）
3.1.2 刚架结构及其建筑造型
1) 受力特点、优缺点和适用范围：
2)刚架结构的型式及建筑造型
3.1.3 桁架结构及其建筑造型
1) 受力特点、优缺点和适用范围：
桁架是由杆件组成的一种格构式结构体 系。杆件与杆件的结合假设为铰接，所以 在外力作用下，杆件内力为轴向力（拉力 或压力），且分布均匀，故桁架结构比梁 结构受力合理。材料强度能充分利用减少 材料耗量和结构自重，使结构跨度增大。 是大跨度建筑常用的一种结构形式。
（1）结构形式 （2）支撑方式
（6）网架结构的建筑造型实例
3.1.5 折板结构及其建筑造型 1） 受力特点、优缺点和适用范围： 折板结构是以一倾斜角度整体相连的一 种薄板体系。折板结构通常用钢筋混凝土 建造，也可用钢丝网水泥建造。
折板结构由折板和横隔板组成。在波长 方向，折板犹如一块折叠起伏的钢筋混凝 土连续板。在跨度方向，折板如同一钢筋 混凝土梁，横隔构件将折板在支座处牢固 结合，使折板不会坍塌。
建筑构造（二）
第3章 大跨度建筑构造
国家体育场（鸟巢）
长轴为332.3米，短轴为296.4米， 最高点高度为68.5米，最低点高度为42.8米。
国家游泳中心（水立方） 长宽高分别为 177m × 177m × 30m
同济礼堂，建于1962年，大厅宽40米、长56米
本章主要内容： 3.1 大跨度结构形式与建筑造型 3.2 大跨度建筑屋顶构造 3.3 中庭天窗设计（玻璃采光顶）
我国大跨度建筑在解放后迅速发展。
3.1大跨度结构形式与建筑造型
结构是房屋的骨架，是在特定的材料 和施工技术条件下运用力学原理创造出 来的。
结构技术是影响建筑的重要因素，在 大跨度建筑中尤其是这样。
不同的结构形式能建造出风格迥异的
立面造型。
三种不同的 结构所反映 的三种立面
造型
同济礼堂，建于196板网架的排水坡度一般为2%~5%， 坡度形成的方法有两种：一是网架自身起 拱，屋面板或檩条直接搁于网架节点上 （因节点标高变化复杂，很少用） ；另一 种是在网架上弦节点加焊短钢管或角钢找 坡，易控制，应用较广。
5）网架和网壳结构的建筑造型 网格结构的 建筑造型受 两个因素的 影响：
3.1 大跨度结构形式与建筑造型
大跨度建筑概述:
大跨度建筑通常指跨度在30m以上的建筑 （我国相关结构设计规范定为60米）。
大跨度建筑在古罗马时代已经出现(如公元 120-124年建成的43.5米直径的罗马万神庙）。 大跨度建筑真正得到迅速发展是在19世纪后半 叶以后，二战后发展更加迅速。
大跨度建筑迅速发展的原因：一是需要建造 大空间，二是新材料、新结构、新技术的发展 有可能建造大跨度建筑。一是需要，二是可能， 两者相辅相成，相互促进，缺一不可。
刚架是横梁和柱以整体连接方式构成的一 种门式结构。由于梁和柱是刚性节点，在竖 向荷载作用下柱对梁有约束作用、因而能减 少跨中弯距；在水平荷载作用下梁对柱也有 约束作用，能减少柱内的弯距。
刚架结构比排架结构轻巧，可以节省钢材 和水泥。刚架横梁向上倾斜，受力合理，且 结构下部空间增大，对要求高大空间的建筑 特别有利。建筑外形富有变化。
为使规格统一，有利于工业化施工，建 筑平面宜采用矩形。
2)桁架结构的型式（材料：木、钢、钢筋砼）
三角形桁架 跨度不大于18米
梯形和拱形桁架 跨度为18~36米
我国预应力砼 桁架以做到60米
3）桁架结构的建筑造型
3.1.4 网格结构及其建筑造型
1） 受力特点、优缺点和适用范围：
网格结构是一种有多根杆件以一定规律通 过节点组成的空间结构。它具有以下优点： 1）杆件间互相起支撑作用，形成多向受力的空 间结构，故整体性强、稳定性好、空间刚度大， 有利于抗震； 2）杆件主要受轴向力，充分发挥材料强度，节 省材料。 3）结构高度小，可有效利用空间； 4）杆件规格统一，可有利于工厂化生产。 5）形式多样，可创造丰富多彩的建筑形式。
薄壳结构用钢筋混凝土等刚性材料以 各种曲面形式构成的薄板结构，呈空间受 力状态，强度和刚度都很好。薄壳结构自 重轻、省材料、跨度大、外形多样，可用 来覆盖各种平面形状的建筑屋顶。但大多 数薄壳结构的形体较复杂，多采取现浇施 工，费工、费时、费模板、且结构计算较 复杂，不易承受集中荷载，因而在一定程 度上影响了它的推广使用。
2）薄壳结构的型式
3）薄壳结构的建筑造型实例
法国格勒诺布尔冰球馆
美国“未来航空港方
薄壳结构的建筑造型（德国某微电子工厂） （英国 福斯特1935-）
薄壳结构的建筑造型（美国某飞机博览馆）
钢筋混凝土联方网架
几种大跨度建筑常见的结构形式及立面造型
3.1.1拱型结构及其建筑造型
1）拱的受力特点、优缺点和适用范围：
拱是古代大跨度建筑的主要结构形式。
拱成曲面形状，在外力作用下拱内的弯矩 值可以降到最小限度，主要内力为轴向压力， 且应力分布均匀，能充分利用材料的强度，故 能跨越较大空间。
折板结构呈空间受力状态，具有良好的 力学性能，结构厚度薄，省材料，可预制 装配，省模板，构造简单。可用来建造大 跨度屋顶。也可用做外墙。
2）折板结构的型式
3）折板结构的建筑造型实例
（巴黎联合国教科文组织会议大厅）
折板结构的建筑造型实例（巴西圣保罗会堂）
3.1.6 薄壳结构及其建筑造型
1） 受力特点、优缺点和适用范围：
2）网格结构的型式：
按外形分
（1）平板网格结构（网架） （2）曲面网格结构（网壳）
3) 网架的类型与尺寸
网架按其构造方式不同，分为交叉桁架体系 和角锥体系两类（略讲）。
4)网架杆件断面与节点连接 （1）网架杆件断面 网架杆件常用钢管或角钢，常用壁厚不小于 1.5mm钢管。 （2）网架杆件节点连接 钢板连接（见118页图） 、钢球连接（应用较广）
2）拱的型式 ( 三铰拱、两铰拱与无铰拱)
“B”
“A”
3)拱结构的建筑造型
落地拱和钢屋架（清华体育馆）
3.1.2 刚架结构及其建筑造型
1) 受力特点、优缺点和适用范围：
2)刚架结构的型式及建筑造型
3.1.3 桁架结构及其建筑造型
1) 受力特点、优缺点和适用范围：
桁架是由杆件组成的一种格构式结构体 系。杆件与杆件的结合假设为铰接，所以 在外力作用下，杆件内力为轴向力（拉力 或压力），且分布均匀，故桁架结构比梁 结构受力合理。材料强度能充分利用减少 材料耗量和结构自重，使结构跨度增大。 是大跨度建筑常用的一种结构形式。
（1）结构形式 （2）支撑方式
（6）网架结构的建筑造型实例
3.1.5 折板结构及其建筑造型 1） 受力特点、优缺点和适用范围： 折板结构是以一倾斜角度整体相连的一 种薄板体系。折板结构通常用钢筋混凝土 建造，也可用钢丝网水泥建造。
折板结构由折板和横隔板组成。在波长 方向，折板犹如一块折叠起伏的钢筋混凝 土连续板。在跨度方向，折板如同一钢筋 混凝土梁，横隔构件将折板在支座处牢固 结合，使折板不会坍塌。
建筑构造（二）
第3章 大跨度建筑构造
国家体育场（鸟巢）
长轴为332.3米，短轴为296.4米， 最高点高度为68.5米，最低点高度为42.8米。
国家游泳中心（水立方） 长宽高分别为 177m × 177m × 30m
同济礼堂，建于1962年，大厅宽40米、长56米
本章主要内容： 3.1 大跨度结构形式与建筑造型 3.2 大跨度建筑屋顶构造 3.3 中庭天窗设计（玻璃采光顶）
我国大跨度建筑在解放后迅速发展。
3.1大跨度结构形式与建筑造型
结构是房屋的骨架，是在特定的材料 和施工技术条件下运用力学原理创造出 来的。
结构技术是影响建筑的重要因素，在 大跨度建筑中尤其是这样。
不同的结构形式能建造出风格迥异的
立面造型。
三种不同的 结构所反映 的三种立面
造型
同济礼堂，建于196板网架的排水坡度一般为2%~5%， 坡度形成的方法有两种：一是网架自身起 拱，屋面板或檩条直接搁于网架节点上 （因节点标高变化复杂，很少用） ；另一 种是在网架上弦节点加焊短钢管或角钢找 坡，易控制，应用较广。
5）网架和网壳结构的建筑造型 网格结构的 建筑造型受 两个因素的 影响：
3.1 大跨度结构形式与建筑造型
大跨度建筑概述:
大跨度建筑通常指跨度在30m以上的建筑 （我国相关结构设计规范定为60米）。
大跨度建筑在古罗马时代已经出现(如公元 120-124年建成的43.5米直径的罗马万神庙）。 大跨度建筑真正得到迅速发展是在19世纪后半 叶以后，二战后发展更加迅速。
大跨度建筑迅速发展的原因：一是需要建造 大空间，二是新材料、新结构、新技术的发展 有可能建造大跨度建筑。一是需要，二是可能， 两者相辅相成，相互促进，缺一不可。
刚架是横梁和柱以整体连接方式构成的一 种门式结构。由于梁和柱是刚性节点，在竖 向荷载作用下柱对梁有约束作用、因而能减 少跨中弯距；在水平荷载作用下梁对柱也有 约束作用，能减少柱内的弯距。
刚架结构比排架结构轻巧，可以节省钢材 和水泥。刚架横梁向上倾斜，受力合理，且 结构下部空间增大，对要求高大空间的建筑 特别有利。建筑外形富有变化。
为使规格统一，有利于工业化施工，建 筑平面宜采用矩形。
2)桁架结构的型式（材料：木、钢、钢筋砼）
三角形桁架 跨度不大于18米
梯形和拱形桁架 跨度为18~36米
我国预应力砼 桁架以做到60米
3）桁架结构的建筑造型
3.1.4 网格结构及其建筑造型
1） 受力特点、优缺点和适用范围：
网格结构是一种有多根杆件以一定规律通 过节点组成的空间结构。它具有以下优点： 1）杆件间互相起支撑作用，形成多向受力的空 间结构，故整体性强、稳定性好、空间刚度大， 有利于抗震； 2）杆件主要受轴向力，充分发挥材料强度，节 省材料。 3）结构高度小，可有效利用空间； 4）杆件规格统一，可有利于工厂化生产。 5）形式多样，可创造丰富多彩的建筑形式。
薄壳结构用钢筋混凝土等刚性材料以 各种曲面形式构成的薄板结构，呈空间受 力状态，强度和刚度都很好。薄壳结构自 重轻、省材料、跨度大、外形多样，可用 来覆盖各种平面形状的建筑屋顶。但大多 数薄壳结构的形体较复杂，多采取现浇施 工，费工、费时、费模板、且结构计算较 复杂，不易承受集中荷载，因而在一定程 度上影响了它的推广使用。
2）薄壳结构的型式
3）薄壳结构的建筑造型实例
法国格勒诺布尔冰球馆
美国“未来航空港方
薄壳结构的建筑造型（德国某微电子工厂） （英国 福斯特1935-）
薄壳结构的建筑造型（美国某飞机博览馆）
钢筋混凝土联方网架
几种大跨度建筑常见的结构形式及立面造型
3.1.1拱型结构及其建筑造型
1）拱的受力特点、优缺点和适用范围：
拱是古代大跨度建筑的主要结构形式。
拱成曲面形状，在外力作用下拱内的弯矩 值可以降到最小限度，主要内力为轴向压力， 且应力分布均匀，能充分利用材料的强度，故 能跨越较大空间。
折板结构呈空间受力状态，具有良好的 力学性能，结构厚度薄，省材料，可预制 装配，省模板，构造简单。可用来建造大 跨度屋顶。也可用做外墙。
2）折板结构的型式
3）折板结构的建筑造型实例
（巴黎联合国教科文组织会议大厅）
折板结构的建筑造型实例（巴西圣保罗会堂）
3.1.6 薄壳结构及其建筑造型
1） 受力特点、优缺点和适用范围：
2）网格结构的型式：
按外形分
（1）平板网格结构（网架） （2）曲面网格结构（网壳）
3) 网架的类型与尺寸
网架按其构造方式不同，分为交叉桁架体系 和角锥体系两类（略讲）。
4)网架杆件断面与节点连接 （1）网架杆件断面 网架杆件常用钢管或角钢，常用壁厚不小于 1.5mm钢管。 （2）网架杆件节点连接 钢板连接（见118页图） 、钢球连接（应用较广）
