《建筑构造》第三章楼底层解析
建筑构造(第三章)-13页word资料
第三章墙墙是房屋的一个重要组成部分。
在一般民用建筑中，墙的工程量占有相当大的比重，墙和楼板被称为房屋的主体工程。
墙的造价约占工程造价的30％一40%，墙的重量约占建筑物总重量的40％一65％。
选择墙体材料和构造方法，将直接影响建筑物的使用质量、自重、造价、施工工期和材料消耗。
故在确定墙的构造时，必须全面考虑使用、结构、施工、经济等方面的因素。
第一节墙体类型及作用一、墙体的分类在房屋中，按墙在平面上的位置和作用区分，可以分为外墙、内墙和隔墙。
外墙指房屋四周与室外接触的墙体，遮挡风雨和阻隔外界气温及噪声等对室内的影响；内墙是位于房屋内部的墙体；隔墙分隔室内空间，减少相互干扰。
按墙的布置方向可以分为纵墙和横墙，即与建筑物短轴方向一致的墙称为横墙；与建筑物长轴方向一致的墙称为纵墙。
外横墙习惯上称山墙；外纵墙称檐墙。
在一片墙上，窗与窗或窗与门之间的墙称窗间墙；窗洞下部的墙称窗下墙。
墙体按其受力状态区分，可以分为承重墙、承自重墙和非承重墙。
承重墙是指承受楼面、屋面等上部结构传来的荷载及自重的墙体。
承自重墙是指只承担自身重量，不承受外来荷载的墙体。
非承重墙是指不承重的墙体，例如框架填充墙、幕墙等。
墙体按材料和构造方式分为：砖墙（实砌墙、空斗墙、复合墙）；地方材料墙体（石墙、土墙、篱笆墙等）；预制砌块墙；幕墙（悬挂墙、玻璃幕墙）；轻质隔墙、隔断；现浇混凝土、钢筋混凝土墙；大型墙板等。
二、墙的作用民用建筑中的墙一般有三个作用。
首先，它承受房屋的屋顶、楼层、人和设备的使用荷载、本身的自重荷载和风荷载，所以它具有承重作用。
第二，由于墙隔住了自然界风、雪、雨的侵袭，防止太阳辐射、噪声的干扰等的影响，起保温、隔热、御寒、隔声的作用，这些作用称围护作用。
第三，墙可以把房屋大空间划分成适用的小空间，叫做分隔作用。
并不是所有的墙都同时具有这三个方面的作用，如一般承重的外墙具有承重和围护作用，非承重外墙只起围护作用；承重内墙只有承重和分隔作用；非承重内墙则只起分隔作用。
建筑识图与构造 第3版 第3章 房屋构造的基本知识
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
重庆大学《建筑构造(上册)》课后习题及详解(楼地层)【圣才出品】
第3章楼地层1．楼盖层与地坪层有什么相同和不同之处？答：楼盖层与地坪层的异同之处具体如下：（1）楼地层包括楼盖层和地坪层，是水平方向分隔房屋空间的承重构件，楼盖层分隔上下楼层空间，地坪层分隔大地与底层空间。
（2）由于楼盖层和地坪层均是供人们在上面活动的，因而有相同的面层；但由于其所处位置不同、受力不同，因而结构层有所不同。
（3）楼盖层的结构层为楼板，楼板将所承受的上部荷载及自重传递给墙或柱，并由墙柱传给基础。
楼盖层有隔声等功能要求。
（4）地坪层的结构层为垫层，垫层将所承受的荷载及自重均匀地传给夯实的地基。
2．楼盖层的基本组成及设计要求有哪些？答：（1）楼盖层的基本组成楼盖层由面层、楼板、顶棚三部分组成。
①面层又称楼面或地面，起着保护楼板、承受并传递荷载的作用，同时对室内有很重要的清洁及装饰作用。
②楼板它是楼盖层的结构层，一般包括梁和板。
③顶棚是楼盖层的下面部分。
据其构造不同，有抹灰顶棚、粘贴类顶棚和吊顶棚三种。
（2）楼盖层的设计要求应满足建筑的使用、结构、施工以及经济等多方面的要求。
①楼板具有足够的承载力和刚度。
②满足隔声、防火、热工等方面的要求。
③满足建筑经济的要求。
3．楼板隔绝固体声的方法有哪三种？绘图说明。
答：（1）在楼盖面铺设弹性面层，以减弱撞击楼板时所产生的声能，减弱楼板的振动（如图3-1a）。
（2）设置片状、条状或块状的弹性垫层，其上做面层形成浮筑式楼板（如图3-1b）。
（3）结合室内空间的要求，在楼板下设置吊顶棚（吊顶），使撞击楼板产生的振动不能直接传入下层空间（如图3-1c）。
图3-1 楼板隔绝固体传声构造（a）弹性面层隔声构造；（b）浮筑式楼板隔声构造；（c）吊顶棚隔声构造4．常用的装配式钢筋混凝土楼板的类型及其特点和适用范围。
答：常用的预制钢筋混凝土板，根据其截面形式可分为平板、槽形板和空心板三种类型：（1）平板实心平板一般用于小跨度，板的厚度为60mm。
平板板面上下平整，制作简单，但自重较大，隔声效果差，常用作走道板、卫生间楼板、阳台板、雨篷板、管沟盖板等处。
《建筑构造》第三章楼底层
顶 棚 楼板层最下层，起着保护楼板，安装灯具、遮
挡各种水平管线，改善室内光照条件。
附加层 又称功能层，根据楼板层的具体要求而设置，
主要作用是隔声隔热、保温、防水防潮、防腐蚀静电
等，有时和面层合二为一，有时和吊顶合为一体。
第三章 楼地层 第一节 概述
㈡ 楼板层的设计要求 1.具有足够的强度和刚度 强度－楼板能够承受使用荷载和自重
墙体受局部承压影响而削弱其承载力）
4. 空心板在安装前，应在板端的圆孔内填塞C15混凝土 短圆柱（即堵头），避免板端被压坏。
㈢ 梁的断面形式 矩形：外形简单，制作方便 T 形：较矩形截面梁自重轻
第二节 钢筋混凝土楼板
十字形或花篮梁：可减少楼板所占的空间高度
通常梁的跨度为5～8m较经济
㈣ 楼板的细部构造
1. 板缝的处理
为了便于板的安装，板的标志尺寸与构造尺寸之间有10
～20mm的差值，形成板缝。
① 侧缝：有V形、U形和槽形三种
板缝≤30mm时，用细石混凝土灌实
混凝土
板缝≥50mm时，缝中加钢筋网片，再灌细石
砖填缝
板缝≤120mm时，可将缝留在靠墙处，沿墙挑
花篮梁
• 有点像凸字形,两个肩膀上可以搭预制板.梁下端向中 间收缩.比普通梁可以节约梁高,增加室内净高空间
第二节 钢筋混凝土楼板
时，≥80mm，搁置在内墙上时，≥100mm，搁置在外墙上 时，≥120mm；平板常用于小跨度的房间如走廊、卫生间 等处2.。槽形板：梁板结合的预制构件，即在实心板的两侧 设有边肋，作用在板上的荷载都由边肋来承担，所以板可 以做得很薄，板厚仅20～30mm，跨长通常为3～6m，板肋 高通常为120～240mm，板宽为500～1200mm。
3.3 楼地层
• 井式楼板与墙体正交放置或斜 交放置。井式楼板可用于较大 的无柱空间，而且楼板底部的 井格整齐划一，很有韵律，稍 加处理就可形成艺术效果很好 的顶棚，所以常用在门厅、会 议室、餐厅、小型礼堂、歌舞 厅等处。也有将井式楼板中的 板去掉，并将井格设在中庭的 顶棚上。
3.无梁楼板 定义： 当楼板不设梁，直接将等厚的楼板支承在墙和 柱子上，形成无梁楼板。 特点： 柱网布置为正方形或矩形，柱距以6m为经济； 为增加柱子支承面积，在柱顶设柱帽或托板； 板跨较大、厚度较厚，一般不小于120mm； 顶棚平整，净空高度较大，有利于采光通风， 卫生条件好，且施工简便，一般适用于商店、书库、 仓库等荷载较大的建筑。
楼板
托板
柱
柱帽
楼板
无梁楼板的组成
二、预制装配式钢筋混凝土楼板 定义： 在预制构件加工厂或施工现场外预 先制作构件，然后在工地现场安装的钢 筋混凝土楼板。 特点： 具有省模板、施工速度快、施工不 受季节限制等优点，但整体性差、抗震 能力低。
1.类型：
实心平板 预制钢筋混凝土楼板 槽形板 空心板
槽形板
槽形板是一种梁板合一的构件，即在实 心薄板两侧设有纵筋，构成槽形截面
非预应力槽型板跨度（跨长）：3—6m， 肋高：120—240mm，板宽：500—1200mm， 厚度：30mm。 槽形板的搁置有正置和倒置两种：正 置板底不平，一般需要另作吊顶棚。倒置 板底平整，但需要作面板。槽内可填充轻 质隔声、保温材料。 槽形板两端用端肋封闭，当板长达到 6m时，需在板的中部每隔600~1500mm增设 横肋一道。 常用于管道比较多的房间和一些工业厂房。
特点： 整体性好、防水好、可塑性强；利于抗震， 便于穿过管道；能够适用于各种平面形状的房 间。 类型： 板式楼板
3楼地层

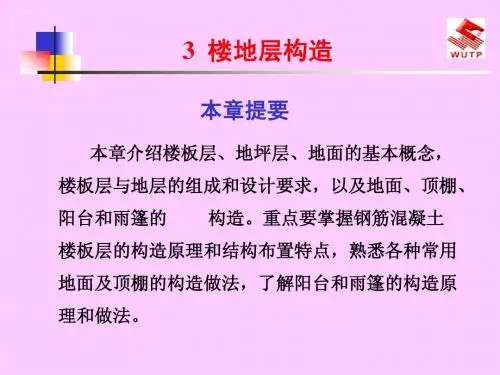

本章提要
本章介绍楼板层、地坪层、地面的基本概念， 楼板层与地层的组成和设计要求，以及地面、顶棚、
阳台和雨篷的
构造。重点要掌握钢筋混凝土
楼板层的构造原理和结构布置特点，熟悉各种常用
地面及顶棚的构造做法，了解阳台和雨篷的构造原
理和做法。
本章内容
3.1 楼地层的组成和设计要求
3.2 钢筋混凝土楼板
置在钢梁上构成的整体式楼板称为压型钢板混凝土
组合板。 这种楼板主要由楼面层、组合板（包括现浇混 凝土与钢衬板）及钢梁等几部分组成（图8.9）。 特点是压型钢板起到了现浇混凝土的永久性模 板和受拉钢筋的双重作用，同时又是施工的台板， 简化了施工程序，加快了施工进度。另外，还可利 用压型钢板肋间的空间敷设电力管线或通风管道。
图8.19 楼板层防水处理及管道穿越楼板时的处理
（a）防水层伸入踢脚；（b）防水层铺至门外； （c）普通管道穿越楼板的处理；（d）热力管道穿越楼板的处理
楼板层隔声
楼层隔声的重点是对撞击声的隔绝，可从以下
三个方面进行改善： （1）采用弹性面层 （2）采用弹性垫层 （3）采用吊顶
4 楼板上隔墙的处理
（图8.16）
图8.16 楼板侧缝的接缝形式
（a）V形缝；（b）U形缝；（c）凹槽缝
图8.14 板在梁上的搁置
（a）楼板搁在矩形梁顶面；（b）楼板搁在花篮梁上
②板与墙、梁的连接
预制板直接搁置在砖墙上或梁上时，均应有足 够的支承长度。 当圈梁未设在板的同一标高时，板端伸进外墙 的长度不应小于120mm，伸进内墙的长度不应小于 100mm，支承于钢筋混凝土梁上时不应小于80mm。 此外，为增强建筑物的整体刚度，板与墙、梁
第三节 地 坪 构 造
国开网《建筑构造》第3章本章测试答案
国开网《建筑构造》第3章本章测试答案1.能直接承受建筑荷载的土层称为（）。
答案：天然地基2.在建筑工程中，把建筑物与土壤直接接触的部分称为（）。
答案：基础3.下列不是建筑物的组成部分的是（）。
答案：地基4.承受着建筑物全部荷载的构件是（）。
答案：基础5.基础工程造价约占建筑工程总造价的（）。
答案：20%~40%6.从设计室外地面至基础底面的垂直距离称为基础的埋置深度，简称（）。
答案：基础的净高7.从经济和施工的角度考虑，在保证结构稳定和安全使用的前提下，应优先选（）。
答案：浅基础8.浅基础的基础埋深不超过（）。
答案：5m9.下列关于刚性基础说法有误的一项是（）。
答案：刚性基础抗压强度低而抗拉、抗剪强度高10.条形基础也称为（）。
答案：片筏基础11.下列关于桩基础说法错误的一项是（）。
答案：端承桩的桩顶荷载主要由桩侧摩擦力和桩端阻力共同承担或主要由桩侧摩擦力承担12.桩基础的类型很多，按照桩的受力方式可分为（）。
答案：端承桩和摩擦桩13.桩基础的类型很多，按照所使用的材料可分为（）。
答案：钢筋混凝土桩和钢管桩14.桩基础一般由两部分组成，分别是（）。
答案：桩身和平台15.下列基础形式属于单独基础的是（）。
答案：杯口基础16.常将柱下钢筋混凝土条形基础沿纵横两个方向用基础梁相互连接成一体形成井格基础，故此种基础又称（）。
答案：十字带形基础17.通常将建筑物首层下面的房间称为（）。
答案：地下室18.地下室按使用功能分有（）。
答案：普通地下室和防空地下室19.防空地下室的顶板必须采用（）。
答案：现浇板20.地下室的外墙采用砖墙时，厚度不应小于（）。
答案：370mm21.地下室的外墙不仅承受垂直荷载，还承受土、地下水和土壤冻胀的侧压力，因此地下室的外墙应按（）。
答案：挡土墙设计22.通常地下室窗外应设（）。
答案：采光井23.地下室防水等级为一级时，其要求是（）。
答案：不允许渗水，结构表面无湿渍24.地基基础设计必须坚持因地制宜、就地取材、保护环境和节约资源的原则。
建筑构造3楼底层
（三）装配整体式钢筋混凝土楼板
（a）现浇密肋楼板
（b）预制小梁现浇楼板
（三）装配整体式钢筋混凝土楼板
优点：板底平整，有较好的隔声、保温、隔热效果，利 于管道的铺设。 缺点：填充块不能重复利用，浪费材料，增加自重，施 工复杂，大中城市很少使用。
（三）装配整体式钢筋混凝土楼板
（2）叠合式楼板
地坪层的构造组成
地坪层是建筑物底层与土壤相接触的构件，它承受着 底层地面上的荷载，并将荷载均匀传递给地基。 地坪层由面层、 垫层和素土夯实层 构成。根据需要可 设附加层。
（b）空心楼板与非承重墙的关系
（一）装配式钢筋混凝土楼板
B.预制楼板搁置在梁上 板在梁上的搁置方式一般有两种，一种是板直接搁置 在梁顶上；另一种是板搁置在花篮梁或十字梁上。支承于 梁上时，其搁置长度应不小于80mm。
（a）空心板搁置在矩形梁上 （b）空心板搁置在花篮梁上
（二）现浇式钢筋混凝土楼板
（二）楼盖层的设计要求
（二）楼盖层的设计要求
吊顶的隔声处理
（二）楼盖层的设计要求
B.防火要求
楼板的燃烧性能和耐火极限
耐火 等级 建筑层数 低层、多层 建筑 一级 二级 三级 四级
（单位：h）
1．5 （不燃烧体） 1．5 （不燃烧体）
1．0 （不燃烧体） 1．0 （不燃烧体）
0．5 （不燃烧体）
木楼板
（三）楼板的类型及选用
2.钢筋混凝土楼板
优点：强度大、刚度好、耐久、防火、防潮、施工方便、 便于工业化生产，具有良好的可塑性。 缺点：自重较大。
（三）楼板的类型及选用
钢筋混凝土楼板
（三）楼板的类型及选用
3.压型钢板组合楼板
用截面为凹凸形压型钢板与现浇混凝土面层用栓钉组 合形成整体性很强的一种楼板结构。 压型钢板既为面层混凝土的模板，又起结构作用。
《建筑构造》第三章楼地层
楼地层的特殊要求
11、生产和存储食物和药物的地面 11、生产和存储食物和药物的地面 12、经常承受机械磨损、冲击作用的地段 12、经常承受机械磨损、冲击作用的地段 13、地面上直接安装金属切削机床的地段 13、地面上直接安装金属切削机床的地段 14、有气垫运输的地段 14、有气垫运输的地段 15、人员流动较多的地面 15、人员流动较多的地面 16、要求安静的地段 16、要求安静的地段 17、供儿童和老年人公共活动的地段 17、供儿童和老年人公共活动的地段 18、使用地毯的地段 18、使用地毯的地段 19、舞池地面 19、舞池地面 20、餐厅、酒吧地面 20、餐厅、酒吧地面
第三章 楼地层
《建筑构造》上册－第三章 楼地层
第一节概述
楼盖层、地坪层 各自的作用和构造层次 一、楼盖层的基本组成及设计要求 1、楼盖层的基本组成：3部分 、楼盖层的基本组成：3 2、楼盖层的设计要求：结构要求、物 理性能的要求、使用者的需求、经济要 求。
《建筑构造》上册－第三章 楼地层
第一节 概述
《建筑构造》上册－第三章 楼地层
第二节 钢筋砼楼板
二、现浇式钢筋砼楼板 1、现浇肋梁楼板 2、井式楼板 3、无梁楼板 另一种分法： 1、单向梁：梁高为跨度的1/10 、单向梁：梁高为跨度的1/10 －1/12，经济跨度4-6密。 1/12，经济跨度4 2、双向梁：次梁高1/10-1/15， 、双向梁：次梁高1/10-1/15， 主梁高1/8主梁高1/8-1/12, 主梁的经济跨 度5-8米。 板：单向板（长短边之比大于3 板：单向板（长短边之比大于3， 厚度为跨度的1/30-1/40，最小 厚度为跨度的1/30-1/40，最小 60)、双向板（长短边之比小于 60)、双向板（长短边之比小于 2,板厚最小80）、悬臂板（板 2,板厚最小80）、悬臂板（板 厚最小80，出挑的1/12) 厚最小80，出挑的1/12)
建筑构造习题集+答案解析
附图3-1 勒脚与散水节点处构造2.面砖、瓷砖贴面，见附图3-3。
附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面3.墙身水平防潮层的作用是阻断毛细水，保持墙身干燥。
水平防潮层在所有设有基础的墙中设置，其位置确定主要有以下几种情况，见图3-6。
附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差勒脚的构造做法，参见附图3-12。
附图3-12 勒脚的构造做法(a)抹灰面勒脚 (b)饰面砖勒脚 (c)石材面勒脚第三章楼地层一、试题（一）填空题(a) (b)附图3-2 楼地层的组成(a)楼板层 (b)地坪层2.阳台栏杆扶手与墙体的两种连接方式，参见附图4-6。
附图3-2 扶手与墙体的连接第四章楼梯电梯台阶一、试题（一）填空题1.楼梯主要由、和三部分组成。
2.每个楼梯段的踏步数量一般不应超过级，也不应少于级。
3.楼梯平台按位置不同分平台和平台。
（三）简答题1.楼梯主要由梯段、平台和栏杆扶手组成。
每个梯段的踏步数量一般不应超过18级，也不应少于3级；平台的主要作用是减少疲劳、连接梯段或楼板层及转换梯段方向；栏杆起围护作用，扶手作依扶用。
2.以梯段中各级踏步前缘的假定连线与水平面形成的夹角表示或以夹角的正切值表示。
楼梯的坡度应考虑攀登效率、便于通行、节省面积等方面来确定。
楼梯的坡度范围为23°～45°，适宜的坡度为30°，不宜超过38°。
3.当楼梯底层中间平台下做通道而平台净高不满足要求时，常采取以下办法解决：①降低中间平台下的地面标高；②增加底层第一个梯段的踏步数量；③将上述两种方法结合。
4.现浇钢筋混凝土楼梯有板式楼梯和梁式楼梯两种。
板式楼梯底面平整，外形简洁，便于施工，但梯段跨度较大时，钢材和混凝土用量较多，不经济。
梁式楼梯的钢材和混凝土用量较少、自重较轻，荷载或梯段跨度较大时使用较经济，但支模和施工较复杂。
第3楼地层分析
▼根据构造做法分类
1 实心平板
特点：实心平板的上下板面平整，制作简单， 但板跨受到限制，板的隔音效果较差，多用 于走廊板、阳台板、楼梯平台板、管沟盖板 等小跨度处。
基本参数：经济跨度≤2．5m，板厚为跨 度的1／10—1/25，常用60一100mm，板宽为 500一600mm。
第3楼地层分析
基本参数：板的跨度常用6、6.6、7.2m等， 宽度500—1500 mm．常用500mm、6mm、900 mm、1200mm,板的厚度为l20—240mm。
第3楼地层分析
（二）梁的断面形式
板搁在矩形梁上
板搁在花篮梁上
第3楼地层分析
（三）结构布置类型及原则
①类型：板式布置和梁板式布置
②原则
→尽量减少板的规格、类型；过多的规格与类 型，会给施工带来麻烦；
▼含义
当房间的尺寸较大且形状接近方形时，可 沿2个方向布置等距离、等截面尺寸的梁，无 主次之分，这种楼板称为井式楼板。
▼组成及传力
板
梁!
墙或柱
第3楼地层分析
墙或柱下基础
▼布置方式
▼基本参数：板的跨度为3.5—6m，梁的总跨
度可达20—30 m，梁的截面高度一般不小于梁
跨的1／15，梁宽为梁高的1／4—1／2，且不小
第3楼地层分析
二 预制装配式钢筋混凝上楼板 含义：预制钢筋混凝土楼板是把楼板分成若 干构件，在预制厂或施工现场外预先制作， 然后在施工现场进行安装。 特点：节省模板，改善制作时的施工条件， 加快施工进度。但整体性较现浇式差。
第3楼地层分析
（一）预制板类型
▼板的力学分类 • 预应力板 • 非预应力板
4 楼地层及阳台雨篷
第3楼地层分析
国家开放大学最新《建筑构造》重点概念解析
国家开放大学最新《建筑构造》重点概念解析构造组成1.基础基础与地基直接接触，是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给它下面的土层地基。
因此, 基础必须坚固稳定、安全可靠，并能抵御地下各种有害因素的侵蚀。
2.墙或柱墙是建筑物的承重构件和围护构件。
作为承重构件，墙承受着建筑物由屋顶和楼板层传来的荷载，并将这些荷载传给基础。
当以柱代墙起承重作用时，柱间的填充墙只起围护作用。
作为围护构件，外墙起着抵御自然界各种因素对室内侵袭的作用；内墙起分隔房间和创造室内舒适环境的作用。
为此，要求墙体要有足够的强度、稳定性、隔热保温、隔声、防水及防潮、防火、耐久等性能。
柱是框架或排架结构的主要承重构件。
和承重墙一样承受着屋顶和楼板层及吊车传来的荷载，它必须具有足够的强度、刚度和稳定性。
3.楼板层楼板层是建筑水平方向的承重和分隔构件，它承受着家具、设备和人体荷载及本身的自重，并将这些荷载传给墙或柱。
同时，楼板层将建筑物分为若干层，并对墙体起着水平支撑的作用。
楼板层应有足够的强度、刚度、隔声、防水、防潮、防火等能力。
地坪层是底层房间与土壤层相接触的部分，它承受着底层房问内部的荷载。
地坪层应具有坚固、耐磨、防潮、防水和保温等性能。
4.楼梯楼梯是建筑的垂直交通构件，供人们上下楼层和紧急疏散之用。
楼梯应有足够的通行能力以及防水、防滑的功能。
5.屋顶屋顶是建筑物最上部的外围护构件和承重构件。
作为外围护构件，屋顶抵御着各种自然因素（风、雨、雪霜、冰雹、太阳辐射热、低温）对顶层房间的侵袭；作为承重构件，屋顶又承受风雪荷载及施工、检修等屋顶荷载，并将这些荷载传给墙和柱。
因此，屋顶应有足够的强度、刚度及隔热、防水、保温等性能。
此外，屋顶对建筑立面造型有重要的作用。
6,门窗门与窗均属非承重构件，门的主要作用是交通，同时还兼有采光、通风及分隔房间的作用；窗的主要作用是采光和通风，在立面造型中也占有较重要的地位。
建筑构造正文3-1
由墙、柱、梁、楼板、楼梯、屋顶结构等承重构件组成的建筑物结构系统，承受着作用在建筑物上的各种荷载。必须保证整个建 筑结构承载系统的安全性，适用性和耐久性。对建筑物结构表面进行的各种装修处理，可以使建筑结构承载系统免受风霜雨雪以及室
对建筑物各个部位进行的装修处理，可以有效地改善和提高建筑围护系统的功能，满足建筑物的使用要求。例如，对于外墙的内、 外表面的装修、外墙上门窗的选择以及屋顶面层及其顶棚的装修，可以加强和改善建筑物的热工性能，提高建筑物的保温隔热效果； 对于外墙面、屋顶面层以及外墙上门窗的装修，对用水及潮温房间的楼、地面以及墙面、顶棚的装修，可以提高建筑物的防潮、防水 的性能；对室内墙面、顶棚、楼、地面的装修，可以使建筑物的室内增加光线的反射，提高室内的照度；对建筑物中的墙体、屋顶、 门窗、楼板层的装修，可以提高建筑物的隔声能力；对电影院、剧场、音乐厅等建筑的内墙面及顶棚的装修，可以改善其室内的音质
3、骨架铺装式做法。对于较大规格的各种天然石材或人造石材饰面材料来说，简单的以水泥砂浆粘贴是无法保证其装修的坚固程度的；还有像非石材类的 各种材料制成的装修用板材，也不是靠水泥砂浆作为粘贴层的材料。对于以上这些装修材料来说，其构造方法是，先以金属型材或木材（木方子）在基体上形成 骨架（俗称“立筋”、做“龙骨”等），然后将上述各类板材以钉、卡、压、胶粘、铺放等方法，铺装固定在骨架基层上，以达到装修的效果。如墙面装修中的 木墙裙、金属饰板墙（柱）面、玻璃镶贴墙面、干挂石材墙面、隔墙（指立筋式隔墙）等；还有像楼地面装修中的架空木地面，龙骨实铺木地面、架空活动地面 以及顶棚装修中的吊顶棚等做法，均属于这一类。骨架铺装式做法的主要特点是，避免了其他类型装修做法中的湿法作业，制作安装简便，耐久性能好，装修效 果好，但一般说来造价也都较高。
建筑构造(上)知识点总结-中国建筑工业出版社第四版《建筑构造》上册
普通建筑和构筑物
4
100
纪念性建筑和特别重要的建筑
影响建筑构造的因素 1）外界环境的影响 （1）外界作用力 （2）地理气候条件 (3)人为因素 2）使用者的需求 3）建筑技术条件 4）建筑经济因素 建筑构造设计原则 1)坚固适用 2）技术适宜 3）经济合理 4）美观大方 建筑模数
建筑模数是选定的尺寸单位，作为建筑构配件、建筑制品以及有关设备尺寸间互相协调中的增值 单位，包括基本模数和导出模数。 1）基本模数：是模数协调中选定的基本尺寸单位，数值为 100mm，其符号为 M，即： 1M=100mm。整个建筑或建筑物的一部分或建筑组合件的模数化尺寸均应是基本模数的倍数。 2）导出模数：由于建筑中需要用模数协调的各部位尺度相差较大，仅仅靠基本模数不能满足尺 度的协调要求，因此在基本模数的基础上又发展了相互之间存在内在联系的导出模数。导出模数
屋顶是建筑物顶部的外围护和承重构件 作用： 1．围护：抵御自然界不利因素的侵袭：风、雨、雪、太阳热辐射等对顶层房间的影响； 2．承重：承受建筑物顶部荷载，并将这些荷载传给垂直方向的墙（或柱）等承重构件。 设计要求： 1．具有足够的强度、刚度； 2．具有良好的排水、防水、保温、隔热的能力 7）门窗 提供交通（门）；通风采光（窗）。
墙体类型 1） 按所处位置
内墙：分隔内部空间
方向
横墙：按短轴方向布置的墙
外墙：俗称山墙
纵墙
承重墙
2）按受力情况
砖混结构 非承载墙
自承重墙 隔墙
框架结构
填充墙 幕墙
3）按材料及构造方式分类
实体墙 空体墙
普通砖墙、实心砌块墙、混凝土墙、钢筋混凝土墙 空斗砖墙、空心砌块墙、空心板材墙
组合墙
钢筋混凝土和加气混凝土构成的复合板料的选择，提高外墙保温能力减少热损失
建筑构造(上)知识点总结-中国建筑工业出版社第四版《建筑构造》上册
第1章 绪论建筑物按使用功能分类1〕居住建筑：住宅、宿舍、公寓等。
2〕公共建筑：教育建筑、托幼建筑、医疗建筑、观演建筑、体育建筑、办公建筑、商业建筑3〕工业建筑 4〕农业建筑建筑物主要组成局部1〕根底 建筑底部与地基接触的承重构件。
作用：把建筑上部的荷载传给地基。
必须巩固稳定可靠。
2〕墙或柱 ① 支承荷载及自重；② 分隔空间〔墙体〕； ③ 围合与保护〔墙体〕。
1．承重：承受建筑物由屋顶或楼板层等水平构件传来的荷载，并将这些荷载传给根底；2．围护：外墙起着抵御自然界各种因素对室内的侵袭的作用；3．分隔：内墙起着分隔房间、创造室内舒适环境的作用。
设计要求：根据墙体功能的不同，分别具有足够的强度、稳定性、保温、隔热、隔声、防水、防火等能力，并具有一定的耐久性和经济性。
3〕楼盖层和地平层楼板层和地坪〔楼地层〕是楼房建筑中水平方向的承重构件和分隔构件。
作用：1．承重：承受楼板层本身自重及外加荷载〔家具、设备、人体的荷载〕，并将这些荷载传给墙〔或柱〕；2．分隔楼层：按房间层高将整栋建筑物沿水平方向分为假设干层；3．对墙身起着水平支撑的作用。
设计要求：1．具有足够的强度、刚度和隔声能力；2．具有防潮、防水、防火能力。
地坪是建筑底层房间与下部土层相接触的局部，它承当着底层房间的地面荷载。
由于地坪下面往往是夯实的土壤，所以强度要求比楼板低。
不同地坪，要求具有耐磨、防潮、防水和保温等不同的性能。
① 提供使用者在建筑物中活动的各种平面；② 将荷载传递到支承它们的垂直构件上去。
③ 包括：楼板，梁，设备管道，顶棚4〕饰面装修 作用：美化建筑外表、保护结构构件、改善建筑物理性能。
应满足美观、巩固、热工、声学、光学、卫生等要求。
建筑构造组成5〕楼梯电梯建筑物上下楼层之间联系的交通枢纽。
作用：1．供人们上下楼层的垂直交通联系和紧急疏散；2．起着重要的装饰作用。
设计要求：1．具有足够的通行能力；2．具有足够的强度；3．防火、防水和防滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼地层
第一节
概述
3.满足建筑经济要求 一般多层房屋楼板的造价占房屋土建造价的20％～ 30％
二、楼板的类型及选用
1.木楼板 木梁承重，上做木地板，下做板条抹灰顶棚。较少 采用。 2.钢筋混凝土楼板 我国应用最广泛。 3.压型钢板组合楼板 型钢梁上铺设压型钢板，上面整浇混凝土构成。目 前应用较少。
压型钢板 • 薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层 薄钢板（或称彩色钢板）、镀锌薄钢板、防腐薄钢板( 含石棉沥青层)或其他薄钢板等。压型钢板具有单位重 量轻、强度高、抗震性能好、施工快速、外形美观等 优点,是良好的建筑材料和构件,主要用于围护结构、 楼板，也可用于其他构筑物。根据不同使用功能要求 ，压型钢板可压成波形、双曲波形、肋形、 V形、加 劲型等。
第二节
பைடு நூலகம்
钢筋混凝土楼板
3. 空心板：也是一种梁板结合的预制构件，结构计算 理论与槽形板相似，两者材料消耗也相近，但上下表面平 整，隔声效果优于槽形板，目前广泛采用。 根据抽孔形状的不同，分为方孔板、椭圆孔板和圆孔板。 方孔板较经济，但脱模困难易出现板面开裂，椭圆孔板和 圆孔板增大了板肋的截面面积，使板的刚度增大，对受力 有利，圆孔抽芯脱模更省事，目前预制空心板基本上采用 圆孔板。 板厚分为120mm和180mm两种。 120厚空心板板宽有：500 600 700 900 1200mm五种 板长有：2400 2700 3000 3300 3600 3900 4200mm七种 荷载等级有：Ⅰ级（4kN/m2）
第二节
钢筋混凝土楼板
现浇式钢筋混凝土楼板
装配式钢筋混凝土楼板
装配整体式钢筋混凝土楼板
一、装配式钢筋混凝土楼板
预制板长度－与房屋的开间或进深一致，一般为 300mm的倍数 预制板宽度－一般为100mm的倍数 预制板厚度－经结构计算确定 ㈠ 板的类型 1. 平板：跨长≤2.4m，板厚为跨度的1/30，一般为 60mm～80mm左右；支承长度－搁置在钢筋混凝土梁上
第二节
钢筋混凝土楼板 Ⅱ级（7kN/m2） Ⅲ级（10kN/m2）
180厚空心板板宽有：700 900 1200mm三种 板长有：4500 4800 5100 5400 5700 6000 mm六种 荷载等级有：Ⅰ级（2.5kN/m2） Ⅱ级（5kN/m2） 另有一种240mm厚的大型空心板，板跨可达7200mm，多用 于工业厂房。 预应力空心板跨度尺寸可以达到6000 6600 7200mm等。
第三章
楼地层
第一节
概述
㈡ 楼板层的设计要求 1.具有足够的强度和刚度 强度－楼板能够承受使用荷载和自重 刚度－在楼板的变形允许范围内 2.满足隔声、防火、防水防潮、热工等方面的要求 隔声－楼板主要是隔绝固体传声；主要采用的 方法有：① 铺设弹性面层 ② 设置弹性垫层， { },形成浮筑式楼板 ③ 楼板下设置吊顶 防火－根据防火规范：一级耐火等级建筑的楼 板应采用非燃烧体，耐火极限不少于1.5h；二 级耐火等级建筑的楼板应采用非燃烧体，耐火 极限不少于1h 热工－设置保温层
现浇式-装配式:现浇式就是搭支架现浇成型,装配式就是 预制好之后进行安装， • 装配式结构”是指:建筑物的主要构件，如柱子、屋架 、屋面板等，都是在工厂（或现场）预制后，再吊装 建成的建筑施工方法。它广泛用于工业建筑的钢结构 、钢筋混凝土结构施工。它的优点是把大量的高空作 业、露天作业尽量在地面、工厂里完成。可加怏施工 进度，确保安全施工。 有别于“装配式结构”施工方 法的是现浇式施工方法。大部份民用建筑都不采用“ 装配式结构”施工方法。
第二节
钢筋混凝土楼板
时，≥80mm，搁置在内墙上时，≥100mm，搁置在外墙上 时，≥120mm；平板常用于小跨度的房间如走廊、卫生间 等处。 2. 槽形板：梁板结合的预制构件，即在实心板的两侧 设有边肋，作用在板上的荷载都由边肋来承担，所以板可 以做得很薄，板厚仅20～30mm，跨长通常为3～6m，板肋 高通常为120～240mm，板宽为500～1200mm。
第三章
楼地层
楼地层
第一节
概述
楼板层 地板层
分隔房屋空间的水平承重构件
一、楼板层的基本组成及设计要求
㈠ 楼板层的基本组成 面 层 又称楼面，楼板层的最上层，起着保护楼板层， 承受并传递荷载，同时对室内起美化装饰、清洁作用。 楼 板 又称结构层，楼板层的中部，为承重构件（包 括板和梁），同时对墙身起着水平支撑作用。 顶 棚 楼板层最下层，起着保护楼板，安装灯具、遮 挡各种水平管线，改善室内光照条件。 附加层 又称功能层，根据楼板层的具体要求而设置， 主要作用是隔声隔热、保温、防水防潮、防腐蚀静电 等，有时和面层合二为一，有时和吊顶合为一体。
正置（板肋朝下）－通常做吊顶，为避免板端肋被 压坏，可在板端伸入墙内部分堵砖填实 倒置（板肋朝上）－受力不如正置槽板合理，但可 在槽内填充轻质材料起保温、隔音作用，顶棚 平整 槽形板的板面上可以根据需要打洞穿管，而不影响板的 强度和刚度，可用于管道较多的房间。板面薄，自重较轻。
槽形板 • 槽形板是一种梁板结合的构件。肋设于板的两侧，相 当于小梁，用来承受板的荷载。为便于搁置和提高板 的刚度，在板的两端常设端肋封闭。跨度较大的板， 为提高刚度，还应在板的中部增设横肋。槽形板有预 应力和非预应力两种。
降低结构层的振动
弹性垫层 • 弹性材料减振垫层。包括橡胶，软木，玻璃纤维，地 毯类，泡沫和海绵橡胶等弹性材料制成的垫块或垫层 等隔振装置。
耐火极限 • 指按建筑构件的时间-温度曲线进行耐火试验，从受到 火的作用时起，到失去支持能力或完整性被破坏或失 去隔火作用时止的这一段时间，用小时表示。
第三章
第二节
钢筋混凝土楼板
㈡ 板的布置方式 1. 确定板的支承方式：板式和梁板式 2. 确定板的规格：一般以房间的短边为板跨进行，板 的规格、类型愈少愈好。（规格过多，不仅给板的制作增加麻烦，而且施工也较复杂，甚至容易搞错） 3. 应避免出现三边支承的板：因为预制空心板的钢筋 配置和截面选型都是按单向受力状态考虑，且钢筋都配在 受拉区。（三边支承的板为双向受力状态，荷载作用下，板的受压区受拉，出现板沿肋边的竖向开裂，也使压在边肋上的
