110kV变电站电压互感器知识讲座

110kV变电站电压互感器知识讲座
电压互感器二次空开或熔断器均配 置额定电流为6A的空开或熔断器
九、电压互感器异常情况处理
1、本体有过热现象或喷油现象: 2、二次回路禁止同故障电压互感器二次回路并列。 3、电压互感器故障时,应将可能误动的保护停用。 4、电压互感器故障处理
a、一次保险熔断时,立即汇报调度,拉开隔离开关作好安全措施,测量电压 互感器绝缘,如绝缘良好,可更换合格保险投入运行。
六、电压互感器二次回路接有哪些保护
1、失压保护。 2、低周保护。
七、电压互感器巡视项目及要求
序 巡视项目

检查处理方法
1 各电气连接部分
各电气联接处接触不良好或现 象及松动现象
见触头颜色变得不正常略深一些;光线好时调整观察角度 可看见发热处上部有光斑;下雨时有热气上冒;
额定一次电压 110/√3kV
额定电容量
0.02uF
生产厂家
西安西电电力电容器有限责任公司
XX变 XX变
电压互感器技术参数(35kV)
型号
JDXF-35
额定一次电压 35/√3kV
最大输出容量 2000VA
生产厂家
保定市电力互感器厂
型号
JDZXF71-35
额定一次电压 35/√3kV
额定电容量
0.02uF
电压互感器的工作原理: 利用电磁感应原理将一次侧高电压转变为保护 、仪表所需的同频率的100V低电压。
四、电压互感器技术参数(110kV)
XX变 型号
TYD110/√3-0.02H
额定一次电压 110/√3kV
额定电容量
0.02uF
生产厂家
西安西电电力电容器有限责任公司
XX变
型号
TYD110/√3-0.02H

35kV电压互感器实验报告

35kV电压互感器实验报告
结论
合格
审核人:试验人:年月日
0.1/√3kV
准确级次
0.5/6P
剩余二次电压
0.1/3kV
额定输出
80/100VA
标准代号
GB1207-2006
极限输出
600VA
制造商场
安徽凯民电力技术有限公司
二、测量绕组的绝缘电阻(MΩ)
一次绕组对二次绕组及地

二次绕组对一次绕组及地

二次绕组相间

使用仪器
MODEL3125数字摇表
三、测量互感器的一次直流电阻
GSFA-3000伏安特性综合测试仪
六、耐压试验
一次绕组对二次绕组及地
试验电压(kV)
加压时间(s)
试后绝缘(MΩ)
/
/
/
使用仪器
/
七、介损测试
Tgδ(%)
3.178
电容量(pF)
41.9
试验电压
10.02kV
内阻
2.3GΩ
试验电流
131.8uA
功率损耗
42mW
试验方法
内高压内标准反接法
使用仪器
GSJS-V介质损耗测试仪一次绕组源自15704Ω直流电阻(Ω)
使用仪器
单臂电桥
四、检查互感器的变比及极性
使用出头
一次对二次Ia-In
一次对二次da-dn
变比误差
电压比(V)
345.67/1
602.71/1
一次对二次Ia-In
-1.24%
极性检查
同相
同相
一次对二次da-dn
-0.58%
使用仪器
GSFA-3000伏安特性综合测试仪
五、测量电压互感器的励磁特性

110kv电压互感器试验报告

110kv电压互感器试验报告

110kv电压互感器试验报告
试验报告
试验目的:检测110kv电压互感器的性能指标,包括变比、电压比差、相角差、绕组电阻等。

试验设备:110kv电源、电压互感器、多功能电能表、万用表、电阻测量仪等。

试验步骤:
1. 选择适当的电源接入110kv电压互感器。

2. 使用多功能电能表测量电源的输出电压,并记录下来。

3. 将多功能电能表接入电压互感器的次级绕组,并记录下电压互感器的二次输出电压。

4. 根据测得的电压值,计算变比,确定互感器的变比是否符合要求。

5. 使用万用表测量次级绕组的电阻,记录下来。

6. 根据电压互感器的额定容量,计算次级绕组的电阻是否在允许范围内。

7. 测试互感器的相角差。

将多功能电能表接入电压互感器的主绕组和次级绕组,分别测量二者的电压和相位差。

8. 根据测得的相位差值,计算相角差。

9. 将测得的数据填写到试验报告中,并进行分析和评价。

试验结果及分析:
根据试验数据,我们得到了110kv电压互感器的各项指标。

变比在额定范围内,电压比差和相角差都符合标准要求,绕组电
阻也在允许范围内。

因此,该110kv电压互感器的性能良好,可以正常使用。

结论:
本次试验对110kv电压互感器进行了全面检测,结果显示其变比、电压比差、相角差和绕组电阻等性能指标均符合标准要求,适合投入使用。

附:相关数据表格
序号测试项目测试结果
1 变比正常
2 电压比差符合标准
3 相角差符合标准
4 绕组电阻正常。

电压互感器介绍

电压互感器介绍

平衡绕组:平衡上下铁芯柱的磁势,保证正确的电压变换关系,即保证测量准确度
220kV串级式电压互感器
右图是220kV四级串级式电压互感器。上铁芯对地为额定电压的3/4,下铁芯对地为额定电压的1/4。绕组边缘线匝与铁芯之间为额定电压的1/4。二次绕组只与最下面一个铁芯柱耦合。 平衡绕组在同一铁芯的上下柱上,匝数相等,反极性连接。平衡上下铁芯柱的磁势 连耦绕组:两铁芯相邻的铁芯柱上,匝数相同,反极性连接。电压均匀分布,不影响准确级。
3.选择容量 电压互感器的型号和准确级确定以后,与此准确级对应的额定容量即已确定 可从本书附录四有关手册中查得 。 为了保证电压互感器的准确级,其二次侧所带负荷的实际容量不能超过额定容量。 计算电压互感器的二次负荷容量时,必须注意互感器的接线方式和二次负荷的连接方法,可查有关手册。
电容式电压互感器
电容式电压互感器 CVT 在国外已有四十多年的发展历史,在72.5~1000kV电力系统中得到普遍应用。国产CVT从1964年在西安电力电容器厂诞生以来,也积累了三十五年的制造和运行经验,现已进入成熟期。 电容式TV和GIS中电磁式TV两种类型可作为500kV电压互感器
电容式电压互感器的工作原理
油浸式电压互感器按结构分类
5 普通结构 单级式 和串级结构两种。3~35kV电压等级都制成普通结构,110kV及以上电压等级的电压互感器才制成串级结构。在我国,电压大于330kV只生产电容式。
JDZJ-10
JDQX-220
JDJ2-35
JZW-10
JSJW-10
JCC— 110
YDR-110
图 d 所示为一台三相五柱式 电压互感器接线。一次绕组接 成星形,且中性点接地。基本 二次绕组也接成星形,并且中性 点也接地。既可测量线电压.又 可测量相电压。

110kv电压互感器试验报告

110kv电压互感器试验报告

110kv电压互感器试验报告110kV电压互感器试验报告一、引言电压互感器是电力系统中常用的测量和保护装置,用于将高电压转换为低电压,以便进行测量和控制。

110kV电压互感器作为一种重要的电力设备,其试验工作对于确保电力系统的安全运行至关重要。

本报告旨在对110kV电压互感器进行试验,并对试验结果进行分析和总结。

二、试验目的本次试验的目的是验证110kV电压互感器的技术性能和可靠性,确保其满足设计要求和使用要求。

具体试验项目包括电气性能试验、绝缘试验、外观质量检查等。

三、试验方法1. 电气性能试验通过将待测电压与标准电压进行比较,检验互感器的变比、相位差和误差等电气性能指标。

采用定转差法、变比法等方法进行试验,确保互感器的测量准确性和稳定性。

2. 绝缘试验对互感器的绝缘性能进行检测,包括耐电压试验、绝缘电阻测量、局部放电测试等。

通过这些试验方法,可以判断互感器的绝缘性能是否满足要求,确保其在高电压下不会发生击穿或漏电等问题。

3. 外观质量检查对互感器的外观进行全面检查,包括观察互感器的表面是否有明显的损坏、变形或腐蚀等情况,检查接线端子是否牢固,以及标志和铭牌是否清晰可见等。

这些检查可以确保互感器的外观质量符合要求,不影响其正常工作。

四、试验结果与分析经过以上试验,我们得到了110kV电压互感器的试验结果。

在电气性能试验中,互感器的变比、相位差和误差等指标均符合设计要求,说明互感器的测量准确性和稳定性良好。

在绝缘试验中,互感器经受住了耐电压试验,绝缘电阻测量结果良好,局部放电测试结果符合标准要求,表明互感器的绝缘性能良好。

在外观质量检查中,互感器的外观无明显损坏或变形,接线端子牢固可靠,标志和铭牌清晰可见,表明互感器的外观质量良好。

五、结论根据试验结果分析,我们可以得出以下结论:1. 110kV电压互感器的电气性能指标满足设计要求,具有较高的测量准确性和稳定性。

2. 110kV电压互感器的绝缘性能良好,能够承受高电压的耐受能力较强。

110KV干式电流电压互感器项目简介

110KV干式电流电压互感器项目简介

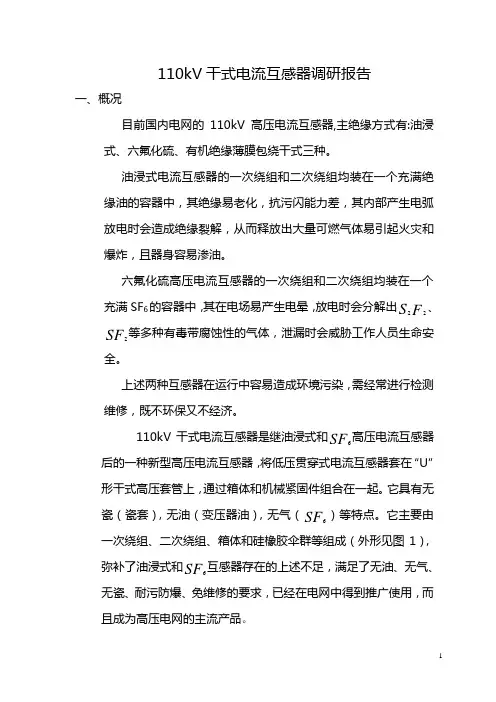

110kV干式电流互感器调研报告一、概况目前国内电网的110kV高压电流互感器,主绝缘方式有:油浸式、六氟化硫、有机绝缘薄膜包绕干式三种。

油浸式电流互感器的一次绕组和二次绕组均装在一个充满绝缘油的容器中,其绝缘易老化,抗污闪能力差,其内部产生电弧放电时会造成绝缘裂解,从而释放出大量可燃气体易引起火灾和爆炸,且器身容易渗油。

六氟化硫高压电流互感器的一次绕组和二次绕组均装在一个充满SF6的容器中,其在电场易产生电晕,放电时会分解出F、S22 SF2等多种有毒带腐蚀性的气体,泄漏时会威胁工作人员生命安全。

上述两种互感器在运行中容易造成环境污染,需经常进行检测维修,既不环保又不经济。

110kV干式电流互感器是继油浸式和SF6高压电流互感器后的一种新型高压电流互感器,将低压贯穿式电流互感器套在“U”形干式高压套管上,通过箱体和机械紧固件组合在一起。

它具有无瓷(瓷套),无油(变压器油),无气(SF6)等特点。

它主要由一次绕组、二次绕组、箱体和硅橡胶伞群等组成(外形见图1),弥补了油浸式和SF6互感器存在的上述不足,满足了无油、无气、无瓷、耐污防爆、免维修的要求,已经在电网中得到推广使用,而且成为高压电网的主流产品。

图1油浸式、SF6 与干式高压电流互感器的性能比较见下表二、产品结构介绍这种干式互感器采用有机绝缘薄膜作主绝缘,主绝缘中有长度和位置逐渐变化的三个电屏,它们共同构成电容性均在结构上实现绝缘要求。

一次绕组由一次导体,接线端子,刚性骨架,绝缘层,电容屏,外护套硅橡胶伞群及地屏引出线构成(见图2)。

二次绕组套装在一次绕组上,在二次绕组及其引线管上包固体绝缘材料。

图2 结构图图2中:1指一次绕组;2指连接器;3指二次绕组;4指外壳一次导体通常用纯铜棒或铜绞合线(根据单匝或多匝结构确定),其导电截面积则根据额定电流和短路电流的要求选取,接线端子一端与一次导体连接,一端与变电站的线路连接。

刚性骨架是用不导磁的钢管折成U字型。

110、35kv电压互感器

110、35kv电压互感器

110kV、35KV电容式电压互感器技术规范书2008年8月1.总则1.0.1本技术规范书适用于山西地电股份公司110kV变电站电压互感器的招标。

它提出了对电压互感器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术规范书和工业标准的优质产品。

1.0.3如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。

如有异议,不管是多么微小都应以书面形式在投标书中加以详细描述。

1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

2. 一般技术条件2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB1207- 《电压互感器》GB4703- 《电容式电压互感器》GB/T4705- 《耦合电容式及电容分压器》GB/T16927 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB7354 《局部放电测量》GB11604 《高压电器设备无线电干扰测试方法》GB7252 《变压器油中溶解气体分析和判断导则》JB/T5356- 《电压互感器试验导则》以上标准均执行最新版本。

2.2 环境条件2.2.1 周围空气温度最高温度:37℃最低温度:-23.3℃日照强度(风速0.5m/s):0.1W/cm22.2.2海拔高度:≤1000m2.2.3最大风速:23 m/s2.2.4环境相对湿度:90%2.2.5地震烈度:7度水平加速度:0.2g垂直加速度:0.1g(地震波为正玄波,持续时间三个周波,安全系数1.67)2.2.6污秽等级:IV级2.2.7覆冰厚度:10mm2.3 工程条件2.3.1 系统概况1) 系统电压: 110kV2) 系统最高电压: 126kV3) 系统额定频率: 50Hz4) 系统中性点接地方式:直接接地2.3.2 安装地点: 户外3. 主要技术参数及要求3.1名称:110kV 电容式电压互感器 3.2 型式:户外、单相、单柱式、电容式电压互感器。

110kV电压互感器通用部分

110kV电压互感器通用部分

国家电网公司集中规模招标采购110kV电压互感器招标文件(技术规范通用部分)设计单位:年月目录1 总则 (3)1.1 一般规定 (3)1.2 投标人应提供的资质文件 (3)1.3 工作范围和进度要求 (4)1.4 对设计图纸、说明书和试验报告的要求 (4)1.5 标准和规范 (6)1.6 投标时必须提供的技术数据和信息 (7)1.7 备品备件 (7)1.8 专用工具和仪器仪表 (7)1.9 安装、调试、试运行和验收 (7)2 性能要求 (8)2.1 外观工艺要求 (8)2.2 结构要求 (8)2.3 安装要求 (8)2.4 铭牌要求 (9)2.5 设备防腐 (9)2.6 附件 (9)2.7 其他 (9)3 试验 (9)3.1 型式试验(含特殊试验及其他试验) (9)3.2 例行试验 (10)3.3 现场试验 (11)4 设计联络、监造和检验、技术服务 (11)4.1 设计联络会 (11)4.2 监造和检验 (12)4.3 技术服务 (13)5 一次、二次及土建接口要求(适用新建工程) (14)5.1 电气一次接口 (14)5.2 电气二次接口 (14)5.3 土建接口 (15)1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范(技术规范通用和专用部分)在内的招标文件阐述的全部条款。

投标人提供的互感器本体及其附件应符合招标文件所规定的要求,投标人亦可以推荐符合本招标文件要求的类似定型产品,但必须提供详细的技术偏差。

如有必要,也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

1.1.3本招标文件技术规范提出了对互感器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。

有关互感器的包装、标志、运输和保管的要求见商务部分的规定。

1.1.4本招标文件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品,如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时,按要求较高的标准执行。

最新110kV电压互感器汇总

最新110kV电压互感器汇总
1.绕组的绝缘电阻测试
相别
编号
一次对二次及地
二次间及对地
接地端N对地
A
11307701
2500+MΩ
1000+MΩ
1000+MΩ
B
11307700
2500+MΩ
1000+MΩ
1000+MΩ
C
11307703
2500+MΩ
1000+MΩ
1000+MΩ
使用仪器:HD 5500绝缘电阻测试仪
2.绕组的介质损耗角正切值tgδ测试
52.79 mΩ
57.67mΩ
255.6 mΩ
C
18.88 mΩ
53.01 mΩ
57.20mΩ
256.5 mΩ
使用仪器:HD2040直流电桥
5.接线组别检查: YN、YN、YN、O
使用仪器:HD-4000T伏安特性测试仪
6.变比检查
相别
AN
BN
CN
额定
实测
误差
额定
实测
误差
额定
实测
误差
1a1b1cn
1100
2500+MΩ
1000+MΩ
1000+MΩ
C
11307702
2500+MΩ
1000+MΩ
1000+MΩ
使用仪器:HD 5500绝缘电阻测试仪
2.绕组的介质损耗角正切值tgδ测试


试验值
厂家值
C2(pF)
tgδ%
C1(pF)
tgδ%
C2(pF)
C1(pF)
A

110kV电压互感器通用部分

110kV电压互感器通用部分

国家电网公司集中规模招标采买110kV 电压互感器招标文件〔技术标准通用局部〕设计单位:年月目录1总那么 (3)一般规定 (3)招标人应供应的资质文件 (3)工作范围和进度要求 (4)对设计图纸、说明书和试验报告的要求 (4)标准和标准 (6)招标时必定供应的技术数据和信息 (7)备品备件 (7)专用工具和仪器仪表 (7)安装、调试、试运行和查收 (7)2性能要求 (8)外观工艺要求 (8)结构要求 (8)安装要求 (8)铭牌要求 (9)设施防腐 (9)附件 (9)其他 (9)3试验 (9)3.1 型式试验〔含特别试验及其他试验〕 (9)3.2 例行试验 (10)现场试验 (11)4设计联系、监造和检验、技术效力 (11)设计联系会 (11)监造和检验 (12)技术效力 (13)5一次、二次及土建接口要求〔适用新建工程〕 (14)电气一次接口 (14)电气二次接口 (14)土建接口 (15)1总那么一般规定招标人应具备招标通知所要求的资质,详尽资质要求详见招标文件的商务局部。

招标人须仔细阅读包括本技术标准〔技术标准通用和专用局部〕在内的招标文件阐述的所有条款。

招标人供应的互感器本体及其附件应吻合招标文件所规定的要求,招标人亦能够介绍吻合本招标文件要求的近似定型产品,但必定供应详尽的技术偏差。

如有必要,也能够在技术招标文件中以“对标准书的建讲和同标准书的差异〞为标题的特地章节加以详尽描述。

1.1.3 本招标文件技术标准提出了对互感器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。

相关互感器的包装、标志、运输和保留的要求见商务局部的规定。

本招标文件提出的是最低限度的技术要求,并未对所有技术细节做出规定,也未充分引述相关标准和标准的条则,招标人应供应吻合本技术标准引用标准的最新版本标准和本招标文件技术要求的崭新产品,若是所引用的标准之间不一致或本招标文件所使用的标准如与招标人所履行的标准不一致时,按要求较高的标准履行。

110kV电流互感器

110kV电流互感器

招标编号:40-B284C-D04 110千伏金银湖变电站工程110千伏电流互感器技术规范书中南电力设计院2003年10月目录1 总则1.1 标准1.2 投标书中应提供的资料图纸1.3 备品备件、专用工器具和仪表1.4 技术文件1.5 文件发送2 技术要求2.1 使用环境条件2.2 基本要求2.3 电气要求2.4 机械强度要求2.5 绝缘油2.6 镀锌和防锈2.7 其他3 试验附录1 备品备件附录2 专用工器具和仪表附录3 投标者应提供的技术数据及图纸资料附录3.1 技术数据一览表附录3.2 须提供的其他资料货物需求一览表1总则✧本技术条件的使用范围为110kV金银湖变电站110kV电流互感器。

它包括110kV电流互感器本体及辅助设备的功能设计、结构、性能、安装等方面的技术要求。

✧本技术条件书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。

承包方应提供符合本技术条件书和国家标准及行业标准的产品。

✧本技术条件书为订货合同的附件,与合同正文具有同等效力。

✧投标者应生产过三套或以上同类产品,并已成功运行3年及以上;应通过ISO9000认证。

✧本技术条件书以外的未尽事宜,应由采购方与承包方共同解决。

1.1 标准合同设备应至少符合且不限于以下最新版的国家标准:GB/T 5582 高压电力设备外绝缘污秽等级GB 311.1 高压输变电设备的绝缘配合GB 311.2~311.6 高电压试验技术GB 5583 互感器局部放电测量GB 11604 高压电器设备无线电干扰测试方法GB/T 13540 高压开关设备地震性能试验GB 507 绝缘油介电强度测定法GB 1208 电流互感器GB 2536 变压器油1.2 投标书中应提供的资料投标商应在投标书中提供下列技术文件资料:·产品两部鉴定文件。

·技术数据表和有关技术资料,详见附录3。

·设备外形尺寸图、组装图。

电压互感器的类型及其作用互感器

电压互感器的类型及其作用互感器

电压互感器的类型及其作用 - 互感器电压互感器是非经常见的电气设备,其作用是将高电压按比例关系变换成100V或更低等级的标准二次电压,供爱护、计量、仪表装置使用。

电压互感器种类繁多,不同的应用场合应用不同的电压互感器,按不同分类规章电压互感器分类也不同。

本文从不同角度介绍电压互感器的类型及其作用。

一、电压互感器安装地点分类按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

二、电压互感器按相数分类按相数可分为单相和三相式。

单相电压互感器,一般在35KV及以上电压等级接受。

三相电压互感器,一般在35KV及以下电压等级接受。

三、电压互感器按绕组分类按绕组数目可分为双绕组和三绕组电压互感器,三绕组电压互感器除一次侧和基本二次侧外,还有一组帮助二次侧,供接地爱护用。

四、电压互感器按绝缘方式分类按绝缘方式可分为干式、浇注式、油浸式和充气式。

干式电压互感器。

由一般绝缘材料浸渍绝缘漆作为绝缘,多用在500V及以下低电压等级。

浇注绝缘电压互感器。

由环氧树脂或其他树脂混合材料浇注成型,多用在35KV及以下电压等级。

油浸式电压互感器。

由绝缘纸和绝缘油作为绝缘,是我国最常见的结构型式,常用在220KV及以下电压等级。

气体绝缘电压互感器。

由气体作主绝缘,多用在超高压、特高压。

五、电压互感器按工作原理分类按工作原理划分,还可分为电磁式电压互感器、电容式电压互感器和电子式电压互感器。

电磁式电压互感器。

依据电磁感应原理变换电压,原理与基本结构和变压器完全相像,我国多在220KV及以下电压等级接受。

电容式电压互感器。

由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成,目前我国110KV-500KV电压等级均有应用,超高压只生产电容式电压互感器。

电子式电压互感器。

通过光电变换原理以实现电压变换,近年来才开头使用。

六、电压互感器按用途分类电压互感器按用途可以分为测量用和爱护用两类。

电压互感器

电压互感器

电压互感器电压互感器一般允许在115%额定电压下长期运行,有的产品允许在110%额定电压下长期运行,选用时应予注意。

(1)型式选择1) 3~35kV屋内配电装置,宜采用树脂浇注绝缘结构的电磁式电压互感器。

2)35kV屋外配电装置,宜采用油浸绝缘结构的电磁式电压互感器。

3) 110kV及以上配电装置,当容量和准确度等级满足要求时,宜采用电容式电压互感器。

4) SF。

全封闭组合电器宜采用电磁式电压互感器。

5)接在 110kV及以上线路侧的电压互感器,当线路上装有载波通信时,应尽量与耦合电容结合,统一选用电容式电压互感器。

6)兼作泄能用的电压互感器,应选用电磁式电压互感器。

(2)在满足二次电压和负荷要求的条件下,电压互感器宜采用简单接线。

当需要零序电压时,3~20kV宜采用三相五柱电压互感器或三个单相式电压互感器。

当发电机采用附加直流的定子绕组100%接地保护装置,而利用电压互感器向定子绕组注入直流时,则所用接于发电机电压的电压互感器一次侧中性点都不得直接接地,如要求接地时,必须经过电容器接地以隔离直流。

(3)在中性点非直接接地系统中的电压互感器,为防止铁磁谐振电压,应采用消谐措施,并应选用全绝缘。

(4)当电容式电压互感器由于开口三角绕组的不平衡电压较高,而影响零序保护装置的灵敏度时,应要求制造部门装设高次谐波滤过器。

(5)用于中性点直接接地系统的电压互感器,其剩余绕组额定电压应为100V;用于中性点非直接接地系统的电压互感器,其剩余绕组额定电压应为100/3V。

(6)电磁式电压互感器可以兼作并联电容器的泄能设备,但此电压互感器与电容器组之间,不应有开断点。

(7)电压互感器的配置1) 6~220kV电压等级的每组主母线的三相上应装设电压互感器。

旁路母线上是否需要装设电压互感器,应视各回出线外侧装设电压互感器的情况和需要确定。

2) 当需要监视和检测线路侧有无电压时,出线侧的一相上应装设电压互感器。

3)当需要在330kV及以下主变压器回路中提取电压时,可尽量利用变压器电容式套管上的电压抽取装置。

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器

浅谈如何选择35、10kV电力系统中电压互感器、电流互感器摘要:针对日益扩大的电力系统,研究选择电流互感器、电压互感器时各种相互矛盾的因素以及合理地选用电流互感器、电压互感器的原则,具有十分重要的意义。

关键词:电流互感器电压互感器选择随着电力系统网络的日益扩大,系统短路容量随之增大,电网上谐波普遍存在。

在35、10kV中压电网中电压互感器(PT)、电流互感器(CT)是电力系统中一次与二次的连接环节,他们的各项性能指标直接影响整个电力系统安全运行和二次自动化保护的正确动作。

由于电网中谐振现象的普遍存在,所以PT是电网运行中很容易出现故障的元件,选择时一定要谨慎;而某些35、10kV线路正常供电负荷又相对较小,造成选择CT时既要确保动热稳定要求以及线路短路时保护CT满足10%误差曲线要求,又要保证正常情况下表计测量的准确性,还要考虑结构紧凑、经济合理。

实际运行中曾出现过线路短路时CT饱和,保护拒动,因而影响系统安全;也出现过变比选择过大造成计量不准,影响企业效益和信誉。

因此在设计和选择PT、CT时必须综合考虑以上各因素。

首先谈谈变电站的实际应用情况。

35kV胡蚁变电站主变容量8000kVAR,电压等级35/10kV。

由于该变电站靠近西郊110kV变电站,10kV母线短路容量较大,因10kV出线负荷要为农村负荷,在一年内不同季节变化较大,正常时负荷比较小,农忙季节负荷又很大。

10kV出线负荷情况见表1。

建站时10kV开关站采用的是河南思达公司生产的预装式开关站,其CT变比为两条线路100/5,两条线路150/5;PT为普通型JDZJ-10一组,采用RN1-10/0.5熔断器保护。

在一年的实际运行中,出现了如下问题:1.计量上出现35kV侧与10kV侧有误差现象;2.PT及保护熔断器各烧坏一只。

经过分析认为原因如下:10kV侧负荷长时间小于CT负荷的50%,造成计量出现偏差;当地电网中谐振比较大,而PT又没有采取抗谐振措施,熔断器的反应时间过长造成的。

110KV电容式电压互感器参数

110KV电容式电压互感器参数

序号名称型号和规格数量生产厂家及产地1 110kV 电容式电压互感器TYD110/√3-0.01W3////0.1kV二次绕组:0.2/0.5/3P/3P爬电比距:≥31mm/kV8台江苏思源赫兹互感器有限公司/江苏如皋市技术数据表序号名称要求值卖方提供值1 型式或型号单相、户外、叠装式TYD110/-0.01W32 额定频率50HZ 50HZ3 额定一次电压110/√3kV110/√3kV4 最高电压126 kV 126 kV5 额定二次电压a.二次绕组0.1/√3kV0.1/√3kVb.剩余电压绕组0.1kV 0.1kV6 电压比////0.1kV////0.1kV7 中间变压器绕组连接组I/I/I/I-12-12-12I/I/I/I-12-12-128 电容分压器a.总电容额定值10000 PF 10000 PF允许误差>-5%或<+10% -5%~+5%b.线路端至电压互感器结线点(高压电容C1)28570 允许误差-5%~+5%c.电压互感器结线点对地(高压电容C2)66670允许误差-5%~+5%9 耦合电容器的电容温度系数<3×10-4K-1 2×10-4K-110 电容式电压互感器低压端对地杂散电容≤800电容式电压互感器低压端对地杂散电导5011 额定输出标准值(VA)a.1,2号线圈(二次绕组)50VA 50VAb.3号线圈(二次绕组) 60VA 60VAc.4号线圈(剩余电压绕组) 50VA50VA12 准确级0.2/0.5/3P/3P 0.2/0.5/3P/3P 13 从二次侧绕组测短路阻抗 0.15~0.21欧姆 14 额定内绝缘水平a.电容分压器高压端全波冲击耐压 450kV 550kV (1.2/50s )b.工频耐压(1min ) (1)电容分压器高压端200kV 230kV (2)电容分压器低压端和接地端之间 4(不暴露在空气中) (3)中间变压器一次绕组高压端(1.05×200×)72kV一次绕组低压端 5kV 二次绕组之间 3kV 二次绕组对地3kV (4)补偿电抗器接地端子对地 5kV 15 瓷套绝缘a.全波冲击耐压(1.2/50s ) 450kV 550kVb.工频耐压(干和湿,1min )200kV 230kV 16电容分压器的介质损耗因数tgδ(15℃~25℃) a.在电压为110/√3kV 下,对膜纸绝缘 ≤0.1% ≤0.1% 17 允许工频过电压时间。

110kV电压互感器资料

110kV电压互感器资料

110kV电压互感器试验报告工程名称:风力发电升压站工程用途:110kV电压互感器试验日期:2011年10月21日安装位置:110kV电压互感器间隔试验温度:18C 相对湿度:37%六:绕组的介质损耗角正切值tg 3测试110kV电压互感器试验报告工程名称:风力发电升压站工程用途:110kV电压互感器试验日期:2011年10月21日安装位置:110kV电压互感器间隔试验温度:18C 相对湿度:37%CTP-100互感器综合测试仪、BC2000兆欧表、XD6101全自动介质损耗测试仪。

十:判断依据电气装置安装工程电气设备交接试验标准(GB 50150-2006)及厂家技术要求。

十^一:结论符合电气装置安装工程电气设备交接试验标准(GB 50150-2006)及厂家技术要求,合格。

审核: 试验负责人: 试验人员:110kV电压互感器试验报告工程名称:风力发电升压站工程用途:110kV线路电压互感器试验日期:2011年10月21日安装位置:110kV线路C相试验温度:18C 相对湿度:37%工程名称:华电新疆达坂城风力发电一期升压站工程110kV电压互感器试验报告用途:110kV电压互感器试验日期:2011年10月21日安装位置:110kV电压互感器间隔试验温度:18C 相对湿度:37%九:使用仪器CTP-100互感器综合测试仪、BC2000兆欧表、XD6101全自动介质损耗测试仪。

十:判断依据电气装置安装工程电气设备交接试验标准(GB 50150-2006)及厂家技术要求。

十^一:结论符合电气装置安装工程电气设备交接试验标准(GB 50150-2006)及厂家技术要求,合格。

审核: 试验负责人: 试验人员:。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

110kV、35KV电容式电压互感器技术规范书2008年8月1.总则1.0.1本技术规范书适用于山西地电股份公司110kV变电站电压互感器的招标。

它提出了对电压互感器的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术规范书和工业标准的优质产品。

1.0.3如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。

如有异议,不管是多么微小都应以书面形式在投标书中加以详细描述。

1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

2. 一般技术条件2.1 应遵循的主要现行标准GB311 《高压输变电设备的绝缘配合》GB1207- 《电压互感器》GB4703- 《电容式电压互感器》GB/T4705- 《耦合电容式及电容分压器》GB/T16927 《高电压试验技术》GB5582 《高压电力设备外绝缘污秽等级》GB7354 《局部放电测量》GB11604 《高压电器设备无线电干扰测试方法》GB7252 《变压器油中溶解气体分析和判断导则》JB/T5356- 《电压互感器试验导则》以上标准均执行最新版本。

2.2 环境条件2.2.1 周围空气温度最高温度:37℃最低温度:-23.3℃日照强度(风速0.5m/s):0.1W/cm22.2.2海拔高度:≤1000m2.2.3最大风速:23 m/s2.2.4环境相对湿度:90%2.2.5地震烈度:7度水平加速度:0.2g垂直加速度:0.1g(地震波为正玄波,持续时间三个周波,安全系数1.67)2.2.6污秽等级:IV级2.2.7覆冰厚度:10mm2.3 工程条件2.3.1 系统概况1) 系统电压: 110kV2) 系统最高电压: 126kV3) 系统额定频率: 50Hz4) 系统中性点接地方式:直接接地2.3.2 安装地点: 户外3. 主要技术参数及要求3.1名称:110kV 电容式电压互感器 3.2 型式:户外、单相、单柱式、电容式电压互感器。

3.3 型号:H TYD 02.03110--(母线); H TYD 01.03110--(线路)3.4 主要技术参数:3.3.1 额定电压: 110kV3.3.2 最高运行线电压: 126kV3.3.3 额定频率: 50Hz3.3.4 额定一次电压:110/√3kV3.3.5 最高连续运行电压:126/√3kV3.3.6 主二次绕组额定电压:100/√3 V3.3.7 剩余绕组额定电压:100V3.3.8 二次绕组数量:三个3.3.9 额定一、二次电压变比:110/√3 / 0.1/√3 / 0.1/√3 / 0.1kV (母线)110/√3 / 0.1/√3 / 0.1kV (出线)3.3.10 二次绕组额定输出及相应准确级:一号二次绕组(测量): 200V A 0.2级二号二次绕组(保护): 200V A 0.5/3P 级剩余二次绕组(开口三角):100V A 3P 级3.3.11 额定电压因数1.2Un 允许运行时间:连续1.5Un 允许运行时间:30s3.3.12 误差限值:在额定频率和80%~120%额定电压之间的任一电压和功率因数为0.8(滞后)的二次负荷在25%-100%间的任意值下,电压互感器的电压误差和相位差不超过GB1207-1997中的值。

3.3.13 电容分压器额定电容:0.01μF (出线)0.02μF (母线)杂散电容≤300PF杂散电导≤50μs电容量允许偏差:-5%-+10%,一相中任两节电容器实测电容量之比值与额定电容量之比值之差不大于后者的5%。

电容温度系数:∣a∣=5×10-4K-1介质损耗因数:在额定电压和20℃下不大于0.0015。

3.4 主要技术性能要求3.4.1 铁磁谐振1)在电压为1.2U1n而负荷实际为零的情况下,互感器的二次端子短路后突然消除短路,其二次电压峰值应在额定频率的10个周波内恢复到与短路前的正常值相差不大于10%。

2)在电压为1.5U1n而负荷实际为零的情况下,互感器的二次端子短路后突然消除短路,其铁磁谐振持续时间不超过2s。

3.4.2瞬变响应互感器的二次绕组带有相当于额定值的25%-100%的负荷,高压端子在额定电压下发生对接地端子短路后,二次输出电压应在额定频率的一个周波内减低到短路前电压峰值的10%。

3.4.3接成开口三角的三相电压互感器组的三个剩余电压绕组,当一次绕组施加三相平衡电压时,开口三角接法产生的剩余电压不大于1V。

3.4.4承受短路能力在额定一次电压下,互感器应能承受1s的二次短路造成的机械和热效应而无损伤。

3.4.5绝缘水平1) 电容分压器绝缘水平雷电冲击耐压(峰值): 480 kV1min工频耐压(有效值): 220 kV电容分压器低压端1min工频耐压(有效值): 4 kV2) 电磁单元绝缘水平一次绕组绝缘水平:应符合GB4703-中的要求。

二次绕组间及对地1min工频耐压(有效值):2kV3.4.6局部放电水平:在最高线电压下的测试值:<5pC。

3.4.7电压互感器瓷套的爬电距离:≥3906mm。

3.4.8无线电干扰:无线电干扰在1.1倍最高工作相电压下,不大于500微伏,在晴天夜晚无可见电晕。

3.4.9电压互感器必须提供一个谐振保护装置,用于防止二次侧短路引起铁磁谐振。

3.4.10电磁单元各绕组温升限值20K,油顶层温升限值10K,铁芯及其表面也不超过10K。

3.4.11电压互感器的电容和介质损耗因数(tg )允许值应不大于0.005。

3.4.12结构要求1)每台电压互感器都应装备二次回路开路的保护装置。

2)设备一次端子允许荷载1500N(静态持续)。

3)当电压互感器运行在规定的技术条件并按卖方说明书维护时,互感器的预期寿命应不小于30年。

4)电压互感器二次接线板应为环氧树脂浇铸绝缘板。

二次出线端子螺杆直径不得小于6mm,且为铜质。

3.4.12每台电压互感器必须配有接线板,每根引线应能够用螺栓与截面为不大于8mm2的出线电缆采用压接型端子相连接。

4. 设备数量及供货范围4.1 设备数量110kV电容式电压互感器母线电压互感器(0.02H)出线电压互感器(0.01H)4.2 供货范围1)电压互感器本体(包括底架及附件)。

2) 备品备件及专用工具。

5.质量保证及试验5.1 质量保证5.1.1 供方所提供的设备应具有整套的质量证明书和产品合格证(包括出厂试验报告)5.1.2 供方应有遵守本技术规范书中各条款和工作项目的GB/T19001-ISO9001的质量保证体系。

5.2 试验5.2.1 电压互感器应按照GB1207-1997及相应国标内的试验标准的要求进行试验。

5.2.2 任何供方建议的试验标准高于上述标准内有关条文时将被接受。

6.技术文件在技术协议签定后10天内,供方应提供下列技术资料。

(设计文件应同时提供图纸和相应的计算机软磁盘):1)安装使用说明书。

2)总装图(包括外形尺寸及重量、运输尺寸及重量、接线端子板尺寸及材质等)。

3)基础图(包括基础螺栓位置及尺寸)。

4)二次线圈排列图。

7.其他未尽事宜,由双方协商解决。

35kv电压互感器范围本标准规定了在选用35kV电压互感器时应满足的设备参数、性能指标和技术要求。

规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB 311.1~6 高压输变电设备的绝缘配合高电压试验技术GB 763 交流高压电器在长期工作时的发热GB 1207 电压互感器GB 2706 交流高压电器动热稳定试验方法GB 2900 电工名词术语GB 5273 变压器高压电器和套管的接线端子GB 5582 高压电力设备外绝缘污秽等级GB 5583 互感器局部放电测量一般规定3.1 制造商必须有权威机关颁发有效的ISO–9000系列的认证书或等同的质量保证体系认证证书。

制造商应已设计、制造和提供过同类设备,且使用条件应与本工程相类似,或较规定的条件更严格。

3.2 本规范提出了对该设备及其附属设备的技术参数、性能、结构、试验等方面的技术要求。

3.3 本规范提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,制造商应提供符合有关DL、GB和IEC最新版本的标准和本规范的合格产品。

技术要求4.1 环境条件在以下的极限环境条件下,互感器应能正常地可靠运行。

4.1.1 周围空气温度——最高温度:+40℃;——最低温度:-30℃;——最大日温差:25K;——日照强度(风速0.5m/s):≤0.1W/cm2。

4.1.2 海拔高度:1200m4.1.3 最大风速:35m/s4.1.4 环境相对湿度日相对湿度平均值:<95%月相对湿度平均值:<90%4.1.5 地震烈度: ba)7度;b)8度4.1.6 污秽等级:Ⅲ级4.1.7 覆冰厚度:<10 mm4.2 工程条件4.2.1 系统概况——系统标称电压:35kV;——系统最高电压:40.5kV;——系统额定频率:50Hz;——系统中性点接地方式:不接地或经消弧线圈直接接地。

4.2.2 安装地点附表14.2.3 安装方式 aa) 户外;b) 户内4.2.4 设备相间距离1.2m4.2.5 其它问题最小爬电比距:3.1cm/kV(按系统最高电压)。

4.3 互感器的技术参数4.3.1 型式:电磁式4.3.2 额定频率:50Hz4.3.3 系统标称电压:35kV4.3.4 额定电压比35/√34.3.6 阻尼器类型:保证设备不谐振.4.3.7 绝缘水平见表1。

4.4 技术性能要求4.4.1 电压互感器在规定的使用条件下,应能承受运行和操作时出现的电气及机械应力而不损坏。

其金属制件应能耐受氧化而不腐蚀,并能耐受不同材料间的电蚀及材料热胀冷缩造成的附加力的作用,各螺栓连接部分应防止松动。

4.4.2 在1.1倍最高相电压时无线电干扰电压不大于250μV,并在晴天夜晚无可见电晕。

4.4.3 一次接线端子电压互感器一次接线端子应能承受的静拉力见表2。

次接线端子的型式和尺寸应符合GB 5273标准中的有关规定。

4.4.4 电压互感器的爬电距离:≥3.1mm。

4.4.5 电压互感器二次接线盒防护等级满足IP44,。

4.4.6 二次端子采用阻燃铜端子,端子排适用于接6mm2导线。

4.4.7 接地电压互感器装设满足接地热稳定电流要求的接地极板,并配有与接地线连接的接地螺栓,直径不小于12mm。
