35kV电压互感器试验(交接)
05-35kV交接试验细则
一、试验细则1目的用于电力变压器交接试验。
2范围电压等级为35kV的电力变压器。
3责任和权限3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。
对试验报告中的试验项目、数据是否符合规范要求负责。
3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。
对试验结果的真实性、正确性和有效性负责。
4依据标准4.1《电气装置安装工程电气设备交接试验标准》 GB50150—914.2《电力设备交接和预防性试验规程》华北电力集团公司2000年5工作程序5.1使用的仪器设备5.2试验环境条件5.2.1试验环境温度不低于5℃；相对湿度：≯80%；5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。
5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。
5.3试验前的准备工作5.3.1制定试验技术方案，进行技术交底。
5.3.2布置试验场地，对正常试验和特殊性试验必须有试验接线图。
5.3.3试验接线后需经第二人按结线图复查，以保证接线正确。
5.3.4试验前应检查工作电源及接地是否可靠。
5.4试验方法5.4.1测量绕组连同套管的直流电阻 1)测量应在各分接头所有位置上进行；2)对1600kVA 及以下三相变压器，各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；三相电阻不平衡率计算：3)直阻测量方法a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。

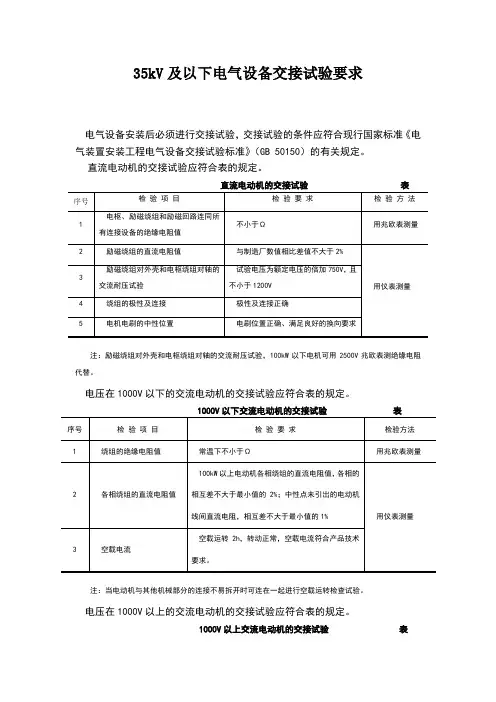

35kV及以下电气设备交接试验要求
35kV及以下电气设备交接试验要求电气设备安装后必须进行交接试验，交接试验的条件应符合现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）的有关规定。
直流电动机的交接试验应符合表的规定。
直流电动机的交接试验表注：励磁绕组对外壳和电枢绕组对轴的交流耐压试验，100kW以下电机可用2500V兆欧表测绝缘电阻代替。
电压在1000V以下的交流电动机的交接试验应符合表的规定。
1000V以下交流电动机的交接试验表注：当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验。
电压在1000V以上的交流电动机的交接试验应符合表的规定。
1000V以上交流电动机的交接试验表注：①当电动机与其他机械部分的连接不易拆开时可连在一起进行空载运转检查试验；②表中序号为2、3、4的试验项目可根据现场情况选做。
电力变压器的交接试验应符合表的规定。
电力变压器的交接试验表注：①冲击合闸宜在高压侧进行；中性点接地的电力系统试验时变压器中性点必须接地；无电流差动保护的干式变压器可冲击3次；发电机变压器组中间连接无操作断开点的变压器，可不进行冲击合闸试验；②当试验时温度与产品出厂试验温度不符时，应按现行国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150）的有关规定，将测量值换算到同一温度的数值，再进行比较；③表序号9中的变压器绝缘油的试验可根据厂家说明书选做。
互感器的交接试验应符合表的规定。
互感器的交接试验表注：序号2中括号内的数据为全绝缘结构电压互感器的匝间电压。
少油断路器的交接试验应符合表的规定。
少油断路器的交接试验表真空断路器的交接试验应符合表的规定。
真空断路器的交接试验表续表六氟化硫封闭式组合电器的交接试验应符合表的规定。
六氟化硫封闭式组合电器的交接试验表注：序号4中的元件包括断路器、隔离开关、负荷开关、接地开关、避雷器、互感器、套管、母线等，这些元件无法分开试验的可不单独进行试验。
35kV电压互感器实验报告
合格
审核人：试验人：年月日
0.1/√3kV
准确级次
0.5/6P
剩余二次电压
0.1/3kV
额定输出
80/100VA
标准代号
GB1207-2006
极限输出
600VA
制造商场
安徽凯民电力技术有限公司
二、测量绕组的绝缘电阻（MΩ）
一次绕组对二次绕组及地
∞
二次绕组对一次绕组及地
∞
二次绕组相间
∞
使用仪器
MODEL3125数字摇表
三、测量互感器的一次直流电阻
GSFA-3000伏安特性综合测试仪
六、耐压试验
一次绕组对二次绕组及地
试验电压（kV）
加压时间（s）
试后绝缘（MΩ）
/
/
/
使用仪器
/
七、介损测试
Tgδ（%）
3.178
电容量（pF）
41.9
试验电压
10.02kV
内阻
2.3GΩ
试验电流
131.8uA
功率损耗
42mW
试验方法
内高压内标准反接法
使用仪器
GSJS-V介质损耗测试仪一次绕组源自15704Ω直流电阻（Ω）
使用仪器
单臂电桥
四、检查互感器的变比及极性
使用出头
一次对二次Ia-In
一次对二次da-dn
变比误差
电压比（V）
345.67/1
602.71/1
一次对二次Ia-In
-1.24%
极性检查
同相
同相
一次对二次da-dn
-0.58%
使用仪器
GSFA-3000伏安特性综合测试仪
五、测量电压互感器的励磁特性

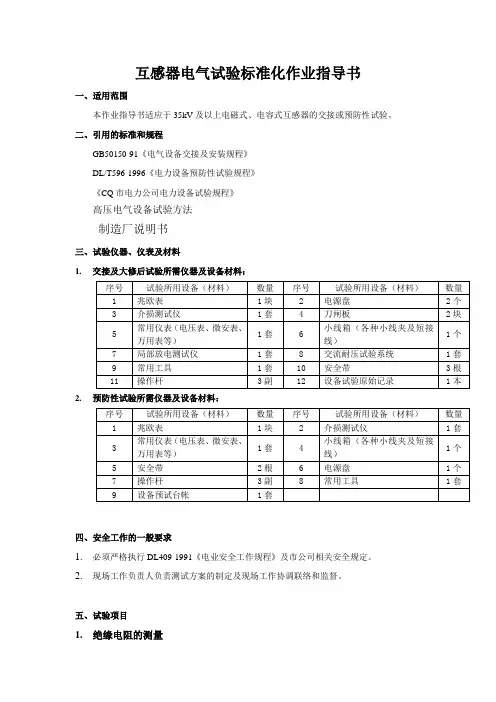

互感器电气试验标准化作业指导书
互感器电气试验标准化作业指导书一、适用范围本作业指导书适应于35kV及以上电磁式、电容式互感器的交接或预防性试验。
二、引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》《CQ市电力公司电力设备试验规程》高压电气设备试验方法制造厂说明书三、试验仪器、仪表及材料1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 电源盘2个3 介损测试仪1套4 刀闸板2块5 常用仪表（电压表、微安表、万用表等）1套 6小线箱（各种小线夹及短接线）1个7 局部放电测试仪1套8 交流耐压试验系统1套9 常用工具1套10 安全带3根11 操作杆3副12 设备试验原始记录1本2.预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 介损测试仪1套3 常用仪表（电压表、微安表、万用表等）1套 4小线箱（各种小线夹及短接线）1个5 安全带2根6 电源盘1个7 操作杆3副8 常用工具1套9 设备预试台帐1套四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷1.2该项目适用范围电流和电压互感器交接、大修后试验和预防性试验1.3试验时使用的仪器2500V兆欧表、1000V兆欧表或具有1000V和2500V档的电动绝缘兆欧表1.4测量步骤1.4.1 断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 一次绕组用2500V兆欧表测量，二次绕组用1000V兆欧表测量。
测量时，被测量绕组短接至兆欧表，非被试绕组均短路接地。
35kV交流电压互感器通用技术规范
35kV交流电压互感器通用技术规范35kV交流电压互感器通用技术规范35kV交流电压互感器通用技术规范本规范对应的专用技术规范目录35kV交流电压互感器通用技术规范35kV交流电压互感器采购标准技术规范使用说明1. 本标准技术规范分为通用部分和专用部分。
2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。
35kV交流电压互感器通用技术规范目次35kV交流电压互感器采购标准技术规范使用说明 (3)1总则 (5)1.1一般规定 (5)1.2投标人应提供的资质文件 (5)1.3工作范围和进度要求 (5)1.4对设计图纸、说明书和试验报告的要求 (5)1.5标准和规范 (7)1.6投标时必须提供的技术数据和信息 (8)1.7备品备件 (8)1.8专用工具和仪器仪表 (8)1.9安装、调试、试运行和验收 (8)2性能要求 (9)2.1外观工艺要求 (9)2.2结构要求 (9)2.3安装要求 (9)2.4铭牌要求 (9)2.5设备防腐 (9)2.6附件 (10)2.7其他 (10)3试验 (10)3.1型式试验（含特殊试验及其他试验） (10)3.2例行试验 (10)3.3现场试验 (11)4技术服务、工厂检验和监造 (11)4.1技术服务 (12)4.2工厂检验和监造 (12)5一次、二次及土建接口要求（适用新建工程） (12)5.1电气一次接口 (12)5.2电气二次接口 (12)5.3土建接口 (12)35kV交流电压互感器通用技术规范1总则1.1一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
电流互感器交接试验方案

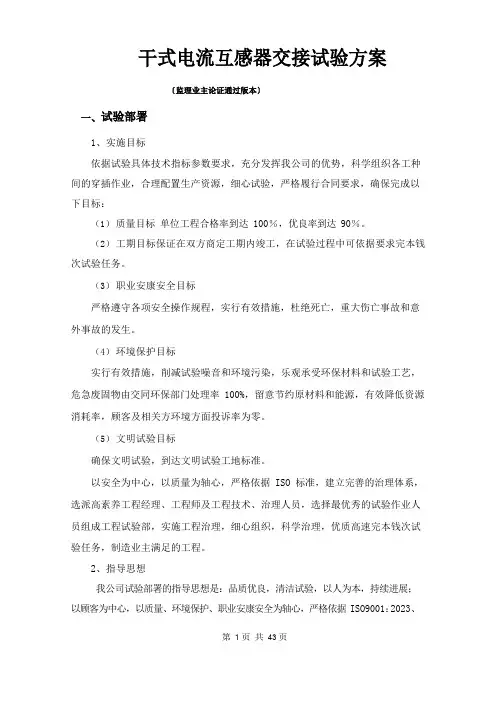

干式电流互感器交接试验方案〔监理业主论证通过版本〕一、试验部署1、实施目标依据试验具体技术指标参数要求，充分发挥我公司的优势，科学组织各工种间的穿插作业，合理配置生产资源，细心试验，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率到达 100％，优良率到达 90％。
