rip实验报告实验报告：RIP协议的应用与分析摘要：本实验旨在探究RIP（Routing Information Protocol）协议的应用与分析。

RIP 是一种基于距离向量的路由协议，常用于小型网络中。

本文将从RIP协议的基本原理、应用场景、优缺点以及未来发展等方面进行分析和讨论。

一、RIP协议的基本原理RIP是一种距离向量路由协议，它通过交换路由信息，计算出最佳路径并更新路由表。

RIP协议使用跳数（hop count）作为度量标准，即将到达目的地的跳数作为路径的衡量标准。

RIP协议通过周期性地广播路由信息，实现网络中各个路由器之间的通信和路由表的更新。

二、RIP协议的应用场景1. 小型网络：RIP协议适用于小型网络，特别是那些拓扑结构简单、路由器数量较少的网络。

在这种场景下，RIP协议的优点是配置简单、实现成本低，并且能够快速适应网络拓扑的变化。

2. 低成本要求：RIP协议不需要高端的硬件设备和大量的带宽，因此适用于对成本有较低要求的网络环境。

它可以在有限的资源下提供基本的路由功能，满足一般的通信需求。

3. 学术研究：RIP协议作为一种经典的路由协议，被广泛应用于学术研究中。

研究人员可以通过对RIP协议进行改进和优化，探索更高效的路由算法和协议设计。

三、RIP协议的优缺点1. 优点：（1）简单易用：RIP协议的配置和管理相对简单，适合初学者使用。

（2）适应性强：RIP协议能够快速适应网络拓扑的变化，当网络中某个路由器失效时，能够迅速更新路由表。

2. 缺点：（1）慢速收敛：由于RIP协议是周期性广播路由信息，其收敛速度相对较慢。

在大型网络中，可能会导致路由表更新不及时，影响网络的稳定性。

（2）不适用于复杂网络：RIP协议的距离度量标准只考虑了跳数，没有考虑其他因素如带宽、延迟等。

因此，在复杂网络环境中，RIP协议的性能可能不如其他高级路由协议。

四、RIP协议的未来发展尽管RIP协议存在一些局限性，但它作为一种经典的路由协议仍然具有一定的应用前景。

实验RIP路由协议的配置报告

【实验问题】
1．RIP,IGRP,EIGRP三种路由协议有什么不同?各协议分别适用应用在什么网络？
答：不同种类的路由协议。RIP和IGRP之间的主要区别是距离矢量协议;EIGRP主要是连接状态协议。配置RIP动态路由协议是通用的路由协议，而IGRP,EIGRP是CISCO专用的路由协议。
【实验心得和体会】
2．配置路由器r2
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r2
3）配置s0接口
[r2]interface s0
[r2-serial0]link-protocol ppp
[r2-serial0]ip address 192.168.3.2 255.255.255.0
了解了RIP的基本知识，掌握了它的基本作用，适用于小型的同类网络，它以从源端到目的端所经过的路由器个数作为唯一的度量标准，从实验的错误中体会到成功的喜悦，从实验中体会到知识的无穷，从实践中学到了知识。
指导教师评语及成绩：
评语：
成绩：指导教师签名：
批阅日期：
实验内容：
【实验步骤】
1．配置路由器r1
1）清空路由器原有配置
[Router]reset saved-configuration
[Router]reboot
2）更改路由器名称
[Router]sysname r1
3）配置s0接口
[r1]interface s0
[r1-serial0]link-protocol ppp
[r1-serial0]ip address 192.168.3.1 255.255.255.0

RIP协议原理及配置实验报告

RIP协议原理及配置实验报告Title: RIP Protocol: Principle and Experimental Configuration1. Introduction (Approximately 150 words)2. RIP Protocol Principles (Approximately 400 words)RIP operates on the principle of distance-vector routing, where routers exchange information to determine the shortest path to a destination network. Key principles of the RIPprotocol include the following:a. Distance Metric: RIP uses hop count as its distance metric, where each router counts the number of hops required to reach a particular network.b. Split Horizon: RIP prevents routing loops by implementing the split horizon rule, which prohibits a router fromadvertising a route back to the same interface from which it was learned.3. Experimental Configuration (Approximately 550 words)For the experimental setup, the following hardware and software are required:a. Hardware: A minimum of two routers connected via Ethernet cables is needed for the experiment.b. Software: Router simulation software, such as Cisco Packet Tracer, is utilized to emulate the routers and configure the RIP protocol.The configuration process involves the following steps:Step 1: Build the network topology: Use the simulation software to connect the routers using Ethernet cables, ensuring a functioning LAN.Step 2: Configure router interfaces: Assign IP addresses to each router interface and enable the RIP protocol on all interfaces.Step 3: Set RIP version and network addresses: Specify the RIP version (RIPv1 or RIPv2) and segment the network into different areas using appropriate network addresses.Step 4: Configure routing updates: Determine the frequency of RIP updates and specify the type of networks to be includedin the routing updates.Step 5: Verify and test the network: Ensure all configurations are correctly implemented and run routing tests to evaluate the efficiency of the RIP protocol.4. Conclusion (Approximately 100 words)In conclusion, RIP is a widely used distance-vector routing protocol that facilitates efficient data transmission within LANs and small networks. This report provided an overview of theRIP protocol's principles and presented a detailed experimental configuration using router simulation software. By conducting experiments and evaluating performance metrics, it is possible to determine the effectiveness of RIP in routing data and make informed decisions regarding network design and implementation.Word Count: 450 words.。

RIP协议分析实验实验报告

实验名称RIP协议分析实验一、实验预习1、实验目标：掌握RIP协议在路由器上的配置2、实验原理：交换机说明IP地址说明PC的IPIP地址的配置。

同学们在实验中须严格遵照实验要求的IP地址，以便老师能更好的检验实验结果。

说明：实际应用中，IP地址是根据实际情况进行灵活规划的。

3、实验设备及材料：1) 1台华为Quidway S3928TP以太网交换机2) 2台华为Quidway AR 2811路由器3) 2台PC4) 专用配置电缆2根，标准网线9根4、实验流程或装置示意图：二、实验内容方法步骤及现象：第一步：首先确认实验设备依照组网图3-2正确连接；第二步：PC通过CONSOLE口连接上Quidway AR2811路由器；第三步：执行如下命令显示RTA路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第四步：配置RTA路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RT A[RT A]int e0[RT A-Ethernet0]ip addr 10.0.0.1 24[RT A-Ethernet0]int e1[RT A-Ethernet1]ip addr 192.0.0.1 24第五步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第六步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第七步：PCB通过CONSOLE口连接上Quidway AR2811路由器RTB；第八步：执行如下命令显示RTB路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第九步：配置RTB路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RTB[RTB]int e0[RTB-Ethernet0]ip addr 10.0.1.1 24[RTB-Ethernet0]int e1[RTB-Ethernet1]ip addr 192.0.0.2 24第十步：执行如下命令显示RTB配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第十一步：执行如下命令显示RTB路由表，并记录结果：[RTB]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack0第十二步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（参考答案：仔细看看路由表就可以明白，路由器还没有相关的路由）；第十三步：在RTA上配置RIP协议，命令如下；[RT A]rip[RT A-rip]network all第十四步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第五步记录的结果有什么不同，并解释原因；第十五步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.1.0/24 RIP 100 1 192.0.0.2 Ethernet1 思考题：试分析与第六步记录的结果有什么不同，并解释原因；第十六步：在RTB上配置RIP协议，命令如下；[RTB]rip[RTB-rip]network all第十七步：执行如下命令显示RTB配置信息，并记录结果：[RTB]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第十步记录的结果有什么不同，并解释原因；第十八步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.0.0/24 RIP 100 1 192.0.0.1 Ethernet1思考题：试分析与第十一步记录的结果有什么不同，并解释原因；第十九步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（与第十二步分析做对比）；第二十步：现在我们可以看看RIP是怎样发现路由的，在特权模式下打开RIP协议调试开关，有如下信息在路由器之间传递，它们完成了路由的交换，并形成新的路由。

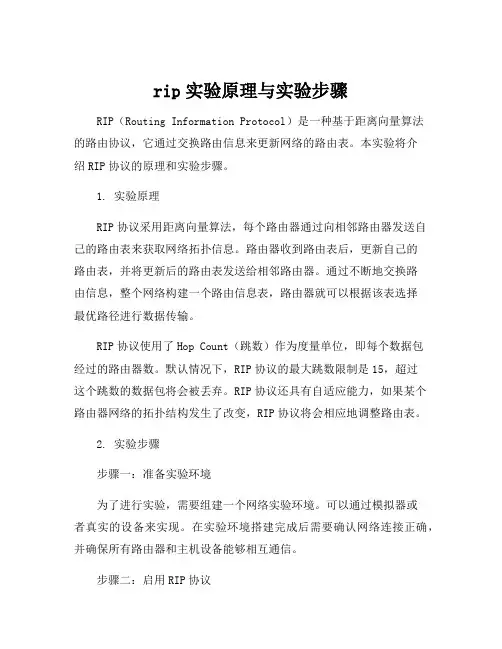

rip实验原理与实验步骤

rip实验原理与实验步骤RIP（Routing Information Protocol）是一种基于距离向量算法的路由协议，它通过交换路由信息来更新网络的路由表。

本实验将介绍RIP协议的原理和实验步骤。

1. 实验原理RIP协议采用距离向量算法，每个路由器通过向相邻路由器发送自己的路由表来获取网络拓扑信息。

路由器收到路由表后，更新自己的路由表，并将更新后的路由表发送给相邻路由器。

通过不断地交换路由信息，整个网络构建一个路由信息表，路由器就可以根据该表选择最优路径进行数据传输。

RIP协议使用了Hop Count（跳数）作为度量单位，即每个数据包经过的路由器数。

默认情况下，RIP协议的最大跳数限制是15，超过这个跳数的数据包将会被丢弃。

RIP协议还具有自适应能力，如果某个路由器网络的拓扑结构发生了改变，RIP协议将会相应地调整路由表。

2. 实验步骤步骤一：准备实验环境为了进行实验，需要组建一个网络实验环境。

可以通过模拟器或者真实的设备来实现。

在实验环境搭建完成后需要确认网络连接正确，并确保所有路由器和主机设备能够相互通信。

步骤二：启用RIP协议在每个路由器上启用RIP协议，设置相应的参数。

启用RIP协议后，路由器将会开始收集并更新路由信息表。

步骤三：测试路由为了测试RIP协议的工作效果，需要利用ping命令或者traceroute命令来测试路由。

在测试过程中要尽量模拟实际网络环境，进行多次测试并记录测试结果，可以根据测试结果来调整路由器的设置和参数。

步骤四：观察路由信息表在测试过程中需要不断地观察路由信息表，确保路由器的路由信息表与实际网络拓扑相符。

如果出现不符合的情况，需要及时进行调整和更新。

步骤五：调整RIP协议参数在测试中，可能需要调整RIP协议的参数，比如更新频率、路由收敛时间等，来改善网络的质量。

同时也需要关注资源消耗，保证网络的高效性和可靠性。

通过以上实验步骤，可以深入了解RIP协议的工作原理，并且对网络拓扑结构进行更加细致的优化和管理。

实验五 RIP路由的配置

实验五 RIP路由协议配置【实验目的】1．掌握RIP协议的工作原理。

2. 掌握RIP协议的配置方法。

【实验原理】1．路由信息协议RIP路由信息协议（Routing Information Protocol，RIP）是内部网关协议中最先得到广泛应用的协议。

RIP是一种基于距离向量的路由协议，其最大优点就是简单，开销小。

（1）距离RIP协议要求网络中每一个路由器都维护从它自己到每一个目的网络的距离记录，这个距离作为衡量路由优劣的度量值。

RIP中的“距离”也称为“跳数”，路由器到直连网络的距离定义为“0”，到非直连网络的距离定义为所经过的路由器的个数。

RIP规定，当距离等于16时，表示该目的网络不可达，所以RIP仅适用于小型网络。

（2）工作原理每个运行RIP协议的路由器都周期性地向其直接相连的邻居路由器发送自己完全的路由表的信息（路由信息是封装在RIP报文中发送的，主要包括目的网络，下一跳路由器，距离等信息），同时也从邻居路由器接收路由更新信息，并按照距离向量算法更新自己的路由表。

路由器刚开始工作时，仅知道自己的直连网络及其距离，接着路由器向邻居路由器交换并更新路由信息，经过若干次的更新后，所有的路由器最终都会知道到达本自治系统中任何一个网络的最短距离和下一跳路由器。

（3）距离向量算法邻居发来的路由更新报文中包括了很重要的信息：目的网络，其距离（即最短距离），下一跳地址。

RIP路由器必须根据更新报文和自己当前路由表的内容找出到每一个目的网络的最短距离和正确的下一跳。

这种更新算法称为距离向量算法。

对每一个相邻路由器发来的更新报文，进行以下步骤处理：○1对地址为X的相邻路由器发来的更新报文，先修改报文中的项目：“下一跳”均修改为X，“距离”均加1。

○2对修改后的报文的每一项（这里为了叙述清楚，用项目A来表示）进行以下处理：若本路由器路由表中没有项目A的目的网络，则把项目A添加到路由表中。

若本路由器中某个路由的目的网络和下一跳地址均与项目A相同，则用项目A的距离更新本路由。

rip协议配置实验报告

rip协议配置实验报告RIP协议配置实验报告实验目的：本实验旨在通过配置RIP（Routing Information Protocol）协议，实现路由器之间的路由信息交换，以及实现网络中路由的动态更新和维护。

实验环境：1. 路由器：使用三台路由器进行实验，分别为R1、R2和R3。

2. 网络拓扑：将三台路由器连接成一个环形网络拓扑。

实验步骤：1. 配置路由器的IP地址和子网掩码。

2. 启用RIP协议，并配置RIP协议的相关参数，包括路由器ID、网络地址以及版本等。

3. 验证RIP协议的配置是否生效，通过查看路由表和RIP协议的邻居表来确认路由信息是否正确地交换和更新。

实验结果：经过实验配置，我们成功地实现了RIP协议的配置，并且可以在路由器之间正确地交换和更新路由信息。

通过查看路由表和邻居表，我们可以清晰地看到路由器之间的邻居关系以及路由信息的动态更新情况。

实验总结：RIP协议是一种简单的路由协议，通过实验我们了解到了RIP协议的基本配置和工作原理，以及如何在网络中实现路由信息的动态更新和维护。

通过本次实验，我们对RIP协议有了更深入的了解，为今后在实际网络中的应用和故障排除提供了重要的参考。

实验中遇到的问题及解决方法：在实验过程中，我们遇到了一些配置上的问题，比如路由器之间无法正确地交换路由信息，或者出现了路由信息的错误更新。

针对这些问题，我们通过仔细检查配置、查看日志和调试信息等方法，最终成功地解决了这些问题，确保了RIP协议的正常工作。

未来展望：在今后的学习和实践中，我们将继续深入研究和探索各种路由协议的配置和工作原理，不断提升自己的网络技术水平，为构建和维护复杂网络提供更加可靠和高效的解决方案。

同时，我们也将不断总结和分享自己的经验，促进网络技术的交流和发展。

实验9 配置动态路由RIP

实验9 配置动态路由RIP【实验名称】配置动态路由RIP【实验目的】掌握 RIP 路由协议的概念、学会本实验的配置命令及方法。

【背景描述】动态路由协议采用自适应路由算法，能够根据网络拓扑的变化而重新计算最佳路由。

由于路由的复杂性，路由算法也是分层次的，通常把路由协议（算法）划分为自治系统(AS)内的(IGP,Interior Gateway Protocol)与自治系统之间(EGP,External Gateway Protocol)的路由协议。

RIP的全称是Routing Information Protocol,属于IGP。

RIP协议是基于距离矢量算法（DistanceVectorAlgorithms）的，它使用“跳数”，即metric来衡量到达目标地址的路由距离。

这种协议的路由器只关心自己周围的世界，只与自己相邻的路由器交换信息，范围限制在15跳(15度)之内，再远，它就不关心了。

RIP应用于OSI+七层模型的网络层。

RIP进程使用UDP的520端口来发送和接收RIP分组。

RIP分组每隔30s以广播的形式发送一次，为了防止出现“广播风暴”，其后续的的分组将做随机延时后发送。

在RIP中，如果一个路由在180s内未被刷，则相应的距离就被设定成无穷大，并从路由表中删除该表项。

【RIP路由信息更新特性】路由器最初启动时只包含了其直连网络的路由信息，并且其直连网络的metric值为0，然后它向周围的其他路由器发出完整路由表的RIP请求（该请求报文的“目的IP地址”字段为0.0.0.0）。

路由器根据接收到的RIP应答来更新其路由表，具体方法是添加新的路由表项，并将其metric值加1。

如果接收到与已有表项的目的地址相同的路由信息，则分下面三种情况分别对待：第一种情况，已有表项的来源端口与新表项的来源端口相同，那么无条件根据最新的路由信息更新其路由表；第二种情况，已有表项与新表项来源于不同的端口，那么比较它们的metric值，将metric值较小的一个最为自己的路由表项；第三种情况，新旧表项的metric值相等，普遍的处理方法是保留旧的表项。

RIP协议配置实验报告

【实验题目】RIP 协议配置实验【实验目的】学习RIPv2的配置方法。

【配置命令】▪ 配置RIPv2协议。

R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。

(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。

环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。

(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、按下图配置RIP 路由协议。

rip路由配置实验报告

rip路由配置实验报告
RIP路由配置实验报告
实验目的：
本实验旨在通过配置RIP路由协议，实现不同网络之间的互联互通，掌握RIP
路由协议的基本配置和使用方法。

实验环境：
1. 三台路由器：R1、R2、R3
2. 两台交换机：SW1、SW2
3. 三台PC机：PC1、PC2、PC3
4. 网线、串口线等连接线材
实验步骤：
1. 首先，将三台路由器和两台交换机连接起来，配置各自的IP地址和子网掩码。

2. 在R1、R2、R3上分别启用RIP路由协议，并配置路由器之间的网络连接。

3. 在PC1、PC2、PC3上分别配置相应的IP地址和子网掩码。

4. 进行网络连通性测试，检查各个网络设备之间的互联互通情况。

实验结果：
经过上述步骤的配置和测试，实验结果如下：
1. R1、R2、R3之间成功建立RIP路由协议，并能够相互学习和传播路由信息。

2. PC1、PC2、PC3之间能够互相ping通，实现了不同网络之间的互联互通。

3. 通过查看路由表，可以清晰地看到RIP协议学习到的路由信息，以及路由器
之间的路由信息传播情况。

实验总结：
通过本次实验，我们深入了解了RIP路由协议的配置和使用方法，掌握了RIP 路由协议在实际网络环境中的应用。

同时，也加深了对网络互联互通的理解，为今后的网络配置和维护工作打下了坚实的基础。

总之，本次实验取得了圆满成功，为我们的网络技术学习和实践提供了宝贵的经验和知识。

希望在今后的学习和工作中能够不断积累经验，提升自己的技术水平，为网络建设和维护贡献自己的力量。

RIP协议配置实验报告

【实验题目】RIP 协议配置实验【实验目的】学习RIPv2的配置方法。

【配置命令】▪ 配置RIPv2协议。

(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。

环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。

RIP协议原理及配置实验报告

RIP协议原理及配置实验报告RIP（Routing Information Protocol）是一种距离向量路由协议，用于在网络中实现动态路由选择。

在本实验中，我们将探索RIP协议的原理，并通过配置实验来进一步了解RIP协议的工作方式。

实验目的：1.了解RIP协议的原理和工作机制。

2.掌握RIP协议的配置和参数设置。

3.验证RIP协议的路由更新和选择功能。

实验设备和拓扑：我们将使用3台路由器和1台主机进行实验，拓扑如下：```R1/\/\R2---R3\/\/R4```其中，R1、R2、R3和R4分别代表四台路由器，主机连接在R4上。

实验步骤：1.配置各个路由器的IP地址和接口信息。

2.启用RIP协议并配置相应的路由。

3.观察RIP协议的路由更新和选择过程。

4.进行路由故障实验，观察RIP协议的故障检测和路径切换。

实验结果和分析：1.配置各个路由器的IP地址和接口信息：我们根据拓扑图配置了每个路由器的IP地址和接口，确保它们能够相互通信。

2.启用RIP协议并配置相应的路由：在每个路由器上启用RIP协议，并配置相应的网络和跳数。

通过这些配置，每个路由器都能够了解到整个网络的拓扑结构。

3.观察RIP协议的路由更新和选择过程：我们使用"show ip route"命令观察每个路由器的路由表，可以看到RIP协议不断地更新路由信息，每隔一段时间就传递最新的路由信息给邻居路由器。

通过路由更新和选择过程，网络中的每个路由器都能选择最佳路径转发数据。

4.进行路由故障实验：我们模拟了一条连接R1和R2之间的链路故障，观察RIP协议如何检测到这个故障并调整路由。

实验结果显示，R1通过其他可达路径选择了新的最佳路径，并继续进行数据转发，实现了路由的故障恢复。

实验总结：通过本次实验，我们深入了解了RIP协议的原理和工作方式。

RIP协议通过周期性的路由更新和选择机制，实现了动态路由的自适应和故障恢复能力。

RIP路由协议配置实验报告

RIP路由协议配置实验报告实验目的本次实验的主要目的是掌握RIP路由协议的基本概念和配置方法，了解基于RIP协议的路由选择算法，并通过实验验证该协议的实际应用效果。

实验环境本次实验使用的实验环境为GNS3网络模拟软件。

实验步骤1. 创建拓扑结构在GNS3软件中打开新建项目，在界面上拖拽三个路由器设备和一个交换机设备，并连接它们的各个端口，如下图所示。

其中，R1、R2、R3分别代表三个路由器，S1代表交换机。

在拓扑结构中，将R1的Fa0/0端口和S1的Fa1/0端口相连，R2的Fa1/0端口和S1的Fa2/0端口相连，R3的Fa0/0端口和S1的Fa3/0端口相连。

2. 设置IP地址为了使网络中的各个设备可以相互通信，在拓扑结构中为各个设备设置IP地址。

IP 地址的设置方法如下：在每个路由器设备的配置中，输入以下指令：R1(config)#int fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0此时，网络中的各个设备已经配置好了IP地址。

3. 配置路由协议为了使网络中的各个设备可以自动选择最佳的路由路径进行通信，需要在各个设备中配置RIP路由协议。

RIP是一种基于距离向量的路由协议，每个路由器会周期性地向周围的邻居路由器发送路由表信息，并且会根据已知的路由信息来更新自己的路由表。

R1(config-router)#network 192.168.1.04. 验证路由协议的工作原理为了验证RIP协议在网络中的实际应用效果，可以使用ping命令在各个设备之间进行通信测试。

具体方法如下：如果输出结果为“”，则表示R1设备成功向R3设备发送了四个数据包，并且成功接收到了四个回应。

这表明RIP协议已经成功地将R1设备和R3设备进行了路由路径的选择和通信。

在R3设备中同样进行相同的ping测试，结果应该为“”。

5. 统计路由表信息R1#show ip route可以看到R1设备的路由表信息如下：C 192.168.1.0/24 is directly connected, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.1.2, 00:00:20, FastEthernet0/0其中，C表示该路由信息是直接连接得到的，R表示该路由信息是通过RIP协议得到的。

网络信息 RIP 路由协议的配置报告

图3
②配置Serial0/0/0的ip add为1.1.6.1、255.255.255.0，如图4所示；
图4
③配置Serial0/0/1的ip add 1.1.2.1、255.255.255.0，如图5所示：
图5
④进入RIP视图，发布直连网络1.0.0.0，如下图6所示：
图6
（3）按照配置Router0的方法配置Router1和Router2。
(4)按照下图方式配置好各主机的网关（三个交叉配置）和IP地址,如图7、8：
图7
图8
按照上图所示方法把PC0和PC2分别设置：
①网关：1.1.4.1；1.1.1.1；
②IP地址：1.1.5.1、255.255.255.0；1.1.4.1、255.255.255.0。
5）使用ping命令测试相互之间的连通性，主机之间可以相互ping通的，如下图9所示：
①Router0、Router1——>Se0/0/1、Se0/0/1;
②Router1、Router2——>Se0/0/0、Se0/0/1;
③Router2、Router0——>Se0/0/0、Se0/0/0。
图1
图2
（2）设置Router0的信息，
①FastEthernet0/0的IP地址为1.1.1.2，如图3所示：
Router1：
①FastEthernet0/0 IP add分别：1.1.5.2、255.255.255.0；
②配置Serial0/0/1的IP add:1.1.2.2、255.255.255.0；
③配置Serial0/0/0的IP add:1.1.3.1、255.255.255.0；
④进入RIP视图，发布直连网络1.0.0.0。

计算机网络RIP路由协议配置实验报告

课程实验报告
实验课程
实验名称
实验地点
实验时间
学生班级
学生学号
学生姓名
XXXX年 XX 月 XX 日
（1）理解RIP路由的原理；
（2）掌握RIP路由的配置方法。

实验器材：
路由器及PC机，双绞线。

实验内容：
本实验通过配置路由器的RIP路由，使网络畅通，并进一步理解RIP协议的原理。

实验步骤：
1. 配置设备IP地址及路由器的RIP路由
2.查看路由表
3.查看RIP路由的动态更新并停止
实验结果（附数据和图表）：
1. 配置设备IP地址及路由器的RIP路由
3.查看RIP路由的动态更新并停止
实验结果分析及结论：
RIP是应用较早、使用较普遍的内部网关协议，适用于小型同类网络，是典型的距离向量协议。

RIP通过广播UDP报文来交换路由信息，每30秒发送一次路由信息更新。

实验心得体会和建议：
RIPv1是有类路由协议，RIPv2是无类路由协议；RIPv1不能支持VLSM，RIPv2可以支持VLSM；RIPv1没有认证的功能，RIPv2可以支持认证，并且有明文和MD5两种认证；RIPv1是广播更新，RIPv2是组播更新。

实验评价及结论：
实验指导老师签字：年月日。

rip协议原理及配置实验报告

rip协议原理及配置实验报告篇一：RIP协议原理及配置实验报告通信网络实验——RIP协议原理及配置实验报告班级：学号：姓名：RIP协议原理及配置实验报告一、实验目的1. 掌握动态路由协议的作用及分类2. 掌握距离矢量路由协议的简单工作原理3. 掌握RIP协议的基本特征4. 熟悉RIP的基本工作过程二、实验原理1. 动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。

并且在网络拓扑结构变化时自动调整，维护正确的路由信息。

动态路由协议通过路由信息的交换生成并维护转发引擎需要的路由表。

网络拓扑结构改变时自动更新路由表，并负责决定数据传输最佳路径。

动态路由协议的优点是可以自动适应网络状态的变化，自动维护路由信息而不用网络管理员的参与。

其缺为由于需要相互交换路由信息，需要占用网络带宽，并且要占用系统资源。

另外安全性也不如使用静态路由。

在有冗余连接的复杂网络环境中，适合采用动态路由协议。

目的网络是否可达取决于网络状态动态路由协议分类按路由算法划分：距离-矢量路由协议：定期广播整个路由信息，易形成路由环路，收敛慢链路状态路由协议（如OSPF）：收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题，收敛快按应用范围划分：域间路由协议和域内路由协议自治域系统是一组处于相同技术管理的网络的集合。

IGPs 在一个自治域系统内运行。

EGPs 连接不同的自治域系统。

2. RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息RIP的度量值，如下图所示：RIP一个比较大的缺陷是Metric只是简单的用跳数来表示，并不能准确的反映路径的真实状况。

如图所示，有三条路径的跳数是一样的，所以RIP 就认为这三条路径是一样的路径，但实际上三条路径的带宽差异很大。

实验10：动态路由协议RIP配置实验

实验10：动态路由协议RIP配置实验一、实验目的1、理解动态路由协议RIP的原理2、掌握态路由协议RIP的配置方法二、实验设备计算机中安装了Boson NetSim网络模拟软件三、实验原理及内容RIP是典型的距离矢量协议，通过各个路由器在网络上广播自己的路由表，实现整个网络路由的学习。

四、实验步骤1、使用Boson Network Designer设计如下的网络拓扑图，并导入到Boson NetSim中（注意：这里的路由器应选择805型号）2、配置路由器R1的基本参数(进入R1)1) Router>enable 进入特权模式2) Router #configure terminal(或：conf t) 进入全局模式3) Router(config) #hostname R1 设置路由器名称为R14) R1 (config)#interface ethernet 0 进入端口模式,配置以太网端口05) R1(config-if)#ip address 192.168.1.1 255.255.255.0 配置路由器以太网0中的IP地址和子网掩码6) R1 (config-if)#no shutdown 使用该端口生效7) R1 (config-if)#exit 退回全局配置模式8) R1(config)#interface serial 0 进入串口0配置9) R1(config-if)#ip address 10.0.0.1 255.0.0.0 配置路由器串口0中的IP地址和子网掩码10) R1(config-if)#clock rate 64000 配置R1和R2的连接时钟频率11) R1(config-if)#no shutdown 使用该端口生效12) R1(config-if)#end 返回特权模式13) R1# show ip interface brief 显示路由器IP配置信息3、配置路由器R2的基本参数(进入R2)1) Router>enable 进入特权模式2) Router #configure terminal(或：conf t) 进入全局模式3) Router #hostname R2 设置路由器名称为R24) R2 (config)#interface ethernet 0 进入端口模式,配置以太网端口05) R2(config-if)#ip address 192.168.2.1 255.255.255.0 配置路由器以太网0中的IP地址和子网掩码6) R2 (config-if)#no shutdown 使用该端口生效7) R2 (config-if)#exit 退回全局配置模式8) R2(config)#interface serial 0 进入串口0配置9) R2(config-if)#ip address 10.0.0.2 255.0.0.0 配置路由器串口0中的IP地址和子网掩码10) R1(config-if)#clock rate 64000 配置R1和R2的连接时钟频率11) R2(config-if)#no shutdown 使用该端口生效12) R2(config-if)#end 返回特权模式13) R2# show ip interface brief 显示路由器IP配置信息4、配置PC1的IP地址、子网掩码和默认网关IP地址：192.168.1.2子网掩码：255.255.255.0默认网关：192.168.1.1测试与R1的连通性：ping 192.168.1.15、配置PC2的IP地址、子网掩码和默认网关IP地址：192.168.2.2子网掩码：255.255.255.0默认网关：192.168.2.1测试与R2的连通性ping 192.168.2.1测试与PC1的连通性 ping 192.168.1.26、在路由器R1中配置动态路由RIP(进入R1)1) R1(config)# router rip 配置R1的动态路由协议为RIP2) R1(config-router)#version 2 使用RIPv23) R1(config-router)# no auto-summary 关闭RIPv2的自动汇总功能4) R1(config-router)# network 192.168.1.0 设置本路由器的直连网段信息5) R1(config-router)# network 10.0.0.0 设置本路由器的直连网段信息6) R1(config-router)# end 进入特权模式7) R1#show ip protocols 查看路由协议信息问题：Routing Protocol is “rip ” ?Routing for Networks: 192.168.1.0 10.0.0.08) R1#show ip route 查看路由表信息9) R1#debug ip rip 查看RIP工作状态7、在路由器R2中配置动态路由RIP(进入R2)1) R2(config)# router rip 配置R1的动态路由协议为RIP2) R2(config-router)#version 2 使用RIPv23) R2(config-router)# no auto-summary 关闭RIPv2的自动汇总功能4) R2(config-router)# network 192.168.2.0 设置本路由器的直连网段信息5) R2(config-router)# network 10.0.0.0 设置本路由器的直连网段信息6) R2(config-router)# end 进入特权模式7) R2#show ip protocols 查看路由协议信息问题：Routing Protocol is “ rip ” ?Routing for Networks: 192.168.2.0 10.0.0.08) R2#show ip route 查看路由协议信息9) R2#debug ip rip 查看RIP工作状态8、在PC1中测试与PC2的连通性(进入PC1)1) C:>ping 192.168.2.2 测试与PC2的连通性，如果能Ping连通表示以上配置正确9、在PC2中测试与PC1的连通性(进入PC2)1) C:>ping 192.168.1.2 测试与PC2的连通性，如果能Ping连通表示以上配置正确。

rip路由协议配置实验

rip路由协议配置实验RIP路由协议配置实验。

RIP（Routing Information Protocol）是一种基于距离向量的路由协议，用于在小型网络中实现路由信息的交换和更新。

在本实验中，我们将学习如何配置RIP路由协议，并进行一些简单的实验来加深对RIP协议的理解。

首先，我们需要了解RIP路由协议的基本原理。

RIP协议使用跳数（hop count）作为路由选择的度量标准，每经过一个路由器，跳数加1。

RIP协议通过交换路由更新报文来实现路由信息的更新，它使用定时器来触发路由更新，并且具有最大跳数限制，通常为15跳。

在实际网络中，RIP协议通常用于小型网络，因为它的算法相对简单，但是在大型网络中不太适用。

接下来，我们将进行RIP路由协议的配置实验。

首先，我们需要在路由器上进入配置模式，然后使用以下命令开启RIP协议：```。

Router(config)# router rip。

Router(config-router)# network <network-address>。

```。

在上述命令中，`<network-address>`是指本地网络的地址，我们需要将所有的本地网络地址都加入到RIP协议中。

这样，路由器就会开始向相邻路由器发送RIP路由更新报文，并接收相邻路由器发送的路由更新报文。

接着，我们可以使用以下命令查看RIP路由表：```。

Router# show ip route。

```。

通过查看RIP路由表，我们可以清晰地看到当前路由器学习到的所有路由信息，包括目的网络地址、下一跳地址和跳数等信息。

这有助于我们了解RIP协议的路由选择过程。

除了查看RIP路由表，我们还可以使用以下命令查看RIP协议的运行状态：```。

Router# show ip protocols。

```。

通过查看RIP协议的运行状态，我们可以了解到RIP协议的版本、发送/接收的路由更新报文数量、定时器的设置等信息，这有助于我们监控RIP协议的运行情况。

rip路由配置实验报告

rip路由配置实验报告RIP路由配置实验报告引言：在计算机网络中，路由协议是实现网络互联和数据传输的重要组成部分。

其中，RIP（Routing Information Protocol）是一种基于距离向量的内部网关协议，用于在局域网中实现路由选择和转发。

本实验旨在通过配置RIP路由协议，实现网络设备之间的通信，并评估其性能和可靠性。

一、实验目的本实验的主要目的是通过配置RIP路由协议，实现网络设备之间的通信。

具体目标包括：1. 学习和理解RIP协议的基本原理和工作机制。

2. 配置RIP协议，使得网络设备能够相互发现和交换路由信息。

3. 评估RIP协议的性能和可靠性，包括路由选择速度、网络拓扑变化时的适应能力等。

二、实验环境本实验使用了一组实验设备，包括路由器、交换机和主机。

其中，路由器用于实现RIP协议的配置和路由转发，交换机用于连接各个设备，主机用于模拟实际的数据传输。

三、实验步骤1. 配置网络拓扑：根据实验需求，搭建一个包含多个路由器和主机的网络拓扑。

确保每个设备都能够正常通信。

2. 配置RIP协议：在每个路由器上配置RIP协议，并设置相应的参数，如路由器ID、路由更新时间间隔等。

确保RIP协议能够正常运行。

3. 路由信息交换：观察并记录RIP协议在各个路由器之间的路由信息交换情况。

注意观察路由表的变化和更新速度。

4. 网络拓扑变化测试：在网络拓扑中引入一定的变化，如断开某个链路或添加新的设备。

观察RIP协议在网络拓扑变化时的适应能力和路由表的更新情况。

5. 性能评估：通过测试和记录数据包的传输时间、丢包率等指标，评估RIP协议在不同条件下的性能和可靠性。

四、实验结果与讨论在实验过程中，我们成功配置了RIP协议，并实现了设备之间的通信。

观察到RIP协议能够及时发现和更新路由信息，确保数据能够正确传输。

在网络拓扑变化测试中，RIP协议也表现出了较好的适应能力，能够快速更新路由表，保证数据的正常传输。
