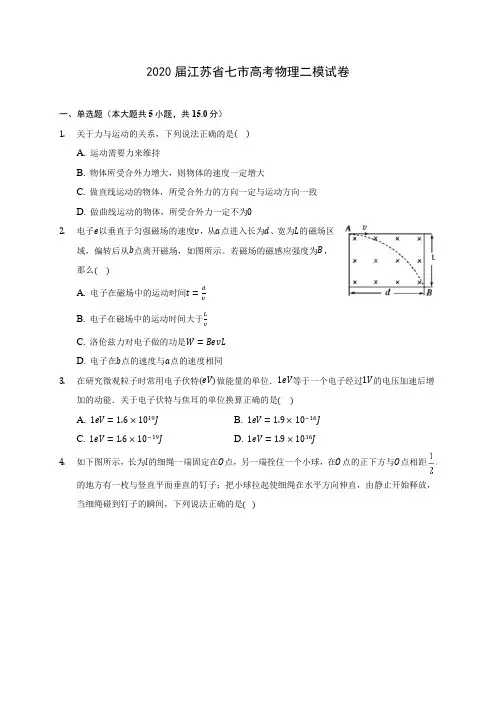

2020届江苏省七市高考物理二模试卷(含答案详解)
2020届江苏省七市高考物理二模试卷一、单选题（本大题共5小题，共15.0分）1.关于力与运动的关系，下列说法正确的是()A. 运动需要力来维持B. 物体所受合外力增大，则物体的速度一定增大C. 做直线运动的物体，所受合外力的方向一定与运动方向一致D. 做曲线运动的物体，所受合外力一定不为02.电子e以垂直于匀强磁场的速度v，从a点进入长为d、宽为L的磁场区域，偏转后从b点离开磁场，如图所示。
若磁场的磁感应强度为B，那么()A. 电子在磁场中的运动时间t=dvB. 电子在磁场中的运动时间大于LvC. 洛伦兹力对电子做的功是W=BevLD. 电子在b点的速度与a点的速度相同3.在研究微观粒子时常用电子伏特(eV)做能量的单位．1eV等于一个电子经过1V的电压加速后增加的动能．关于电子伏特与焦耳的单位换算正确的是()A. 1eV=1.6×1019JB. 1eV=1.9×10−16JC. 1eV=1.6×10−19JD. 1eV=1.9×1016J4.如下图所示，长为l的细绳一端固定在O点，另一端拴住一个小球，在O点的正下方与O点相距的地方有一枚与竖直平面垂直的钉子；把小球拉起使细绳在水平方向伸直，由静止开始释放，当细绳碰到钉子的瞬间，下列说法正确的是()A. 小球的线速度发生突变B. 小球的角速度突然增大到原来的2倍C. 小球的向心加速度突然增大到原来的3倍D. 绳子对小球的拉力突然增大到原来的2倍5.如图所示，两根电阻不计的平行光滑金属导轨PQ、MN与水平面的夹角均为θ，整个装置处于竖直向上的匀强磁场中，导轨下端接有图示电路；已知：电阻R1=6Ω、R2=3Ω，电源电动势E=6V，内阻不计．当电键S1闭合，S2断开时，一根垂直于导轨PQ放置的电阻不计、质量均匀的金属棒恰好能静止，金属棒质量为m，平行导轨间距为L.则()A. 匀强磁场的磁感应强度B=mgcotθLB. 匀强磁场的磁感应强度B=mgcotθ2LC. 若再闭合电键S2，闭合电键瞬间，金属棒的加速度a=2gsinθgsinθ．D. 若再闭合电键S2，闭合电键瞬间，金属棒的加速度a=12二、多选题（本大题共7小题，共26.0分）6.下列说法中不正确的是()A. 牛顿提出万有引力定律，并利用扭秤实验，巧妙地测出了万有引力常量B. 牛顿第一定律、牛顿第二定律都可以通实验来验证C. 单位m、kg、s是一组属于国际单位制的基本单位D. 牛顿第一定律是牛顿第二定律在加速度等于零下的一个特例7.一物体从半径为R的行星表面某高度处一定初速度开始做平抛运动．从抛出时刻开始计时，得到物体离行星表面高度ℎ随时间t变化的图象如图所示，已知引力常量G，则根据题设条件可以计算出()A. 行星表面重力加速度的大小B. 物体落到行星表面时速度的大小C. 行星的质量D. 物体受到行星引力的大小8.如甲所示一正方形导电线框放置在水平桌面上，其一半面积处于竖直方向的匀强磁场中。

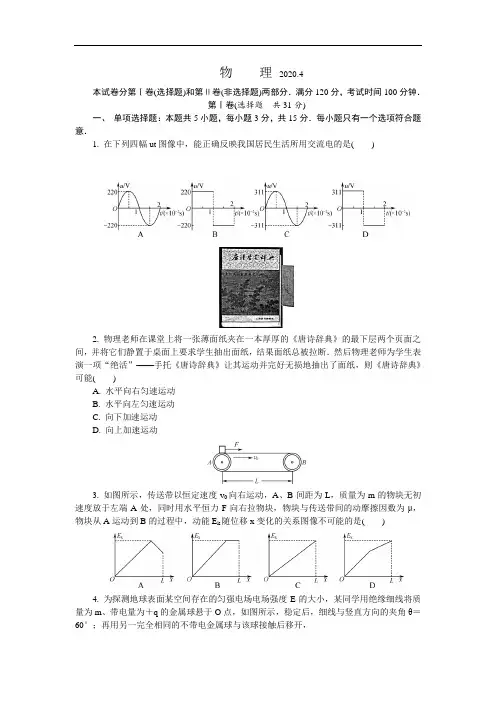

江苏省2020届高三第二次模拟考试物理试卷
物理2020.4本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分120分，考试时间100分钟．第Ⅰ卷(选择题共31分)一、单项选择题：本题共5小题，每小题3分，共15分．每小题只有一个选项符合题意．1. 在下列四幅ut图像中，能正确反映我国居民生活所用交流电的是()2. 物理老师在课堂上将一张薄面纸夹在一本厚厚的《唐诗辞典》的最下层两个页面之间，并将它们静置于桌面上要求学生抽出面纸，结果面纸总被拉断．然后物理老师为学生表演一项“绝活”——手托《唐诗辞典》让其运动并完好无损地抽出了面纸，则《唐诗辞典》可能()A. 水平向右匀速运动B. 水平向左匀速运动C. 向下加速运动D. 向上加速运动3. 如图所示，传送带以恒定速度v0向右运动，A、B间距为L，质量为m的物块无初速度放于左端A处，同时用水平恒力F向右拉物块，物块与传送带间的动摩擦因数为μ，物块从A运动到B的过程中，动能E k随位移x变化的关系图像不可能的是()4. 为探测地球表面某空间存在的匀强电场电场强度E的大小，某同学用绝缘细线将质量为m、带电量为＋q的金属球悬于O点，如图所示，稳定后，细线与竖直方向的夹角θ＝60°；再用另一完全相同的不带电金属球与该球接触后移开，再次稳定后，细线与竖直方向的夹角变为α＝30°，重力加速度为g，则该匀强电场的电场强度E大小为()A. E＝3mgq B. E＝3mg2qC. E＝3mg3q D. E＝mgq5. 如图，在真空中的绝缘光滑水平面上，边长为L的正三角形的三个顶点上分别固定放置电量为＋Q、＋Q、－Q的点电荷．以图中顶点为圆心、0.5L为半径的圆与其腰及底边中线的交点分别为A、B、C、D.下列说法正确的是()A. A点场强等于C点场强B. B点电势等于D点电势C. 由A点静止释放一正点电荷＋q，其轨迹可能是直线也可能是曲线D. 将正点电荷＋q沿圆弧逆时针从B经C移到D，电荷的电势能始终不变二、多项选择题：本题共4小题，每小题4分，共16分．每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6. 据报道，我国准备在2020年发射火星探测器，并于2021年登陆火星．如图所示为载着登陆舱的探测器经过多次变轨后登陆火星的轨迹图，其中轨道Ⅰ、Ⅲ为椭圆，轨道Ⅱ为圆．探测器经轨道Ⅰ、Ⅱ、Ⅲ运动后在Q点登陆火星，O点是轨道Ⅰ、Ⅱ、Ⅲ的交点，轨道上的O、P、Q三点与火星中心在同一直线上，O、Q两点分别是椭圆轨道Ⅲ的远火星点和近火星点．已知火星的半径为R，OQ＝4R，轨道Ⅱ上经过O点的速度为v.下列说法正确的是()A. 在相等时间内，轨道Ⅰ上探测器与火星中心的连线扫过的面积与轨道Ⅱ上探测器与火星中心的连线扫过的面积相等B. 探测器在轨道Ⅱ运动时，经过O点的加速度等于v23R C. 探测器在轨道Ⅰ运动时，经过O点的速度大于vD. 在轨道Ⅱ上第一次由O 点到P 点与轨道Ⅲ上第一次由O 点到Q 点的时间之比是3∶2 7. 如图所示，设水车的转轮以某一较大的角速度ω做匀速圆周运动，轮缘上有两个水滴A 、B 同时从同一高度被甩出，并且都落到转轮右侧的水平地面上，假设水滴被甩出的瞬时速度大小与其在轮上运动时相等，速度方向沿转轮的切线方向，不计空气阻力．下列判断正确的是( )A. 两水滴落到水平地面上的速度相同B. 两水滴在空中飞行过程中重力做的功相等C. 高度一定，ω越大，两水滴在空中飞行的时间差Δt 越大D. 高度一定，ω越大，两水滴落地点的距离Δx 越大8. 如图所示，电源为恒流源，即无论电路中的电阻如何变化，流入电路的总电流I 0始终保持恒定．理想电压表与理想电流表的示数分别为U 、I.当变阻器R 0的滑动触头向下滑动时，理想电压表与理想电流表的示数变化量分别为ΔU 、ΔI ，下列说法正确的是( )A. U 变小，I 变大B. U 变大，I 变小C. ⎪⎪⎪⎪⎪⎪ΔU ΔI ＝R 1D. ⎪⎪⎪⎪⎪⎪ΔU ΔI ＝R 0＋R 39. 如图所示，在范围足够大、磁感应强度为B 的垂直纸面向里的水平匀强磁场内，固定着倾角θ＝30° 的足够长绝缘斜面．一个质量为m 、电荷量为＋q 的带电小物块置于斜面的顶端处于静止状态，现增加一水平向左的场强E ＝3mgq的匀强电场．设滑动时小物块的电荷量不变，从加入电场开始计时，小物块的摩擦力f 大小与时间t 、加速度大小a 与时间t 的关系图像可能正确的是( )第Ⅱ卷(非选择题共89分)三、简答题：本题分必做题(第10、11、12题)和选做题(第13题)两部分，共42分．请将解答填写在相应的位置．【必做题】10. (8分)如图甲所示是某研究性学习小组探究小车加速度与力关系的实验装置，长木板置于水平桌面上，一端系有砂桶的细绳通过滑轮与固定的拉力传感器相连，拉力传感器可显示绳中拉力F的大小，改变桶中砂的质量进行多次实验．完成下列问题：(1) 实验时，下列操作或说法正确的是________．A. 需要用天平测出砂和砂桶的总质量B. 小车靠近打点计时器，先接通电源，再释放小车，打出一条纸带，同时记录拉力传感器的示数C. 选用电磁打点计时器比选用电火花计时器实验误差小D. 为减小误差，实验中一定要保证砂和砂桶的质量远小于小车的质量(2) 实验中得到一条纸带，相邻计数点间有四个点未标出，各计数点到A点的距离如图乙所示．电源的频率为50 Hz，则打点计时器打B点时砂桶的速度大小为________m/s.(3) 以拉力传感器的示数F为横坐标，以加速度a为纵坐标，画出的aF图像可能正确的是________．(4) 若作出aF图线，求出其“斜率”为k，则小车的质量为________．11. (10分)某同学想利用两节干电池测定一段粗细均匀的电阻丝电阻率ρ，设计了如图甲所示的电路．ab是一段电阻率较大的粗细均匀的电阻丝，R0是阻值为2 Ω的保护电阻，导电夹子P与电阻丝接触始终良好(接触电阻忽略不计)．(1) 该同学连接成如图甲所示实验电路．请指出图中器材连接存在的问题：________________________________________________________________________________________________________________________________________________. (2) 实验时闭合开关，调节P 的位置，将aP 长度x 和对应的电压U 、电流I 的数据记录如下表：x/m 0.60 0.50 0.40 0.30 0.20 0.10 U/V 2.18 2.10 2.00 1.94 1.72 1.48 I/A 0.28 0.31 0.33 0.38 0.43 0.49 U I/Ω 7.796.776.065.104.003.02① 请你根据表中数据在图乙上描点连线作UI和x 关系图线．② 根据测得的直径可以算得电阻丝的横截面积S ＝1.2×10－7 m 2，利用图乙图线，可求得电阻丝的电阻率ρ为________Ω·m ；根据图乙中的图线可求出电流表内阻为________Ω.(保留两位有效数字)③ 理论上用此电路测得的金属丝电阻率与其真实值相比________(选填“偏大”“偏小”或“相同”)．12. [选修3-5](12分) (1) 美国物理学家阿瑟·阿什金因利用光的力量来操纵细胞获得2018年诺贝尔物理学奖．原来光在接触物体后，会对其产生力的作用，这个来自光的微小作用可以让微小的物体(如细胞)发生无损移动，这就是光镊技术．在光镊系统中，光路的精细控制非常重要，对此下列说法正确的是________．A. 光镊技术利用光的粒子性B. 光镊技术利用光的波动性C. 红色激光光子能量大于绿色激光光子能量D. 红色激光光子能量小于绿色激光光子能量(2) 放射性同位素的衰变能转换为电能．将某种放射性元素制成“放射性同位素电池”(简称同位素电池)，带到火星上去工作，已知火星上的温度、压强等环境因素与地球有很大差别．该放射性元素到火星上之后，半衰期________(选填“变大”“变小”或“不变”)．若该放射性元素的半衰期为T 年，经过2T 年，质量为m 的该放射性元素还剩余的质量为________．(3) 2019年12月27日晚，“实践二十号”卫星被成功送入预定轨道，运载这一卫星的“长征五号”运载火箭在海南文昌航天发射场进行多次调试，在某次实验中该发动机向后喷射的气体速度约为3 000 m/s ，产生的推力约为4.8×106 N ，则它在1 s 时间内喷射的气体质量约为多少千克？【选做题】13. 本题包括A、B两小题，请选定其中一小题作答．若多做，则按A小题评分．A. [选修3-3](12分)(1) 下列说法中正确的是________．A. 随着分子间距离的增大，分子间相互作用的斥力可能先减小后增大B. 压强是组成物质的分子平均动能的标志C. 在真空和高温条件下，可以利用分子扩散向半导体材料中掺入其他元素D. 液晶既有液体的流动性，又具有单晶体的各向异性(2) 一定量的理想气体从状态M可以经历过程1或者过程2到达状态N，其pV图像如图所示．在过程1中，气体始终与外界无热量交换；在过程2中，气体先经历等容变化再经历等压变化．状态M、N的温度分别为T M、T N.则T M________(选填“>”“<”或“＝”)T N，在过程1、2中气体对外做功分别为W1、W2，则W1________(选填“>”“<”或“＝”)W2.(3) 水银气压计的工作原理如图所示，若某水银气压计中混入了一个气泡，上升到水银柱的上方，使水银柱上方不再是真空．当实际大气压相当于768 mm高的水银柱产生的压强时，这个水银气压计的读数只有750 mm，此时管中的水银面到管顶的距离为80 mm.当这个气压计的读数为740 mm水银柱时，实际的大气压相当于多高水银柱产生的压强？设温度保持不变．B. [选修3-4](12分)(1) 如图所示，有一束平行于等边三棱镜截面ABC的复色光从空气射向AB边的中点D，入射方向与边AB的夹角为θ＝30°，经三棱镜折射后分为a、b两束单色光，单色光a偏折到BC边的中点E，单色光b偏折到F点，则下列说法正确的是________．A. 该棱镜中对单色光a的折射率为 3B. 在棱镜中传播，a光的传播速度较大C. a光的频率一定大于b光的频率D. 分别通过同一双缝干涉装置，a光的相邻亮条纹间距大(2) 一列很长的列车沿平直轨道飞快地匀速行驶，在列车的中点处，某乘客突然按亮电灯，使其发出一道闪光，该乘客认为闪光向前、向后传播的速度相等，都为c；站在铁轨旁边地面上的观察者认为闪光向前、向后传播的速度________(选填“相等”或“不等”)．车上的乘客认为，电灯的闪光同时到达列车的前、后壁；地面上的观察者认为电灯的闪光先到达列车的________(选填“前”或“后”)壁．(3) 沿x轴正方向传播的简谐横波在t1＝0时的波形如图所示，此时，波传播到x＝2 m 处的质点B，而平衡位置为x＝0.5 m处的质点A正好位于波谷位置．再经0.2 s，质点A恰好第一次到达波峰．求：①该波的波速；②在t2＝0.9 s时，平衡位置为x＝5 m处的质点C的位移．四、计算题：本题共3小题，共47分，解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．14. (15分)如图所示，电阻不计、间距为L的平行金属导轨固定于水平面上，其左端接有阻值为R的电阻，整个装置放在磁感应强度为B、方向竖直向上的匀强磁场中．质量为m、电阻为r的金属棒ab垂直放置于导轨上，以水平初速度v0向右运动，金属棒的位移为x时停下．其在运动过程中始终与导轨垂直且与导轨保持良好接触，金属棒与导轨间的动摩擦因数为μ，重力加速度为g.求：金属棒在运动过程中(1) 通过金属棒ab的电流最大值和方向；(2) 加速度的最大值a m；(3) 电阻R上产生的焦耳热Q R.15. (16分)如图所示，光滑斜面倾角θ＝60°，其底端与竖直平面内半径R 的光滑圆弧轨道平滑对接，位置D 为圆弧轨道的最低点．两个质量均为m 的小球A 和小环B(均可视为质点)用L ＝1.5R 的轻杆通过轻质铰链相连．B 套在固定竖直光滑的长杆上，杆和圆轨道在同一竖直平面内，杆过轨道圆心，初始时轻杆与斜面垂直．在斜面上由静止释放A ，假设在运动过程中两杆不会碰撞，小球通过轨道连接处时无能量损失(速度大小不变)．重力加速度为g.求：(1) 刚释放时，小球A 的加速度大小； (2) 小球A 运动到最低点时的速度大小； (3) 已知小球A 运动到最低点时，小环B 的瞬时加速度大小为a ，求此时小球A 受到圆弧轨道的支持力大小．16. (16分)真空中有如图所示的周期性交变磁场，设磁感应强度B 垂直纸面向里为正方向，B 0＝1 T ，t 0＝π×10－5 s ，k 为正整数．某直角坐标系原点O 处有一粒子源，在t ＝0时刻沿x 轴正方向发射速度为v 0＝103 m/s 的正点电荷，比荷qm ＝1×105 C/kg ，不计粒子重力．(1) 若k ＝1，求粒子在磁场中运动的轨道半径和粒子第3次(从O 点出发记为第1次)经过y 轴时的时刻；(2) 若k ＝2，求粒子在运动过程中与y 轴交点坐标的最大值和最小值；(3) 若t 0＝π2×10－5 s ，则k 取何值时，粒子可做周期性循环运动回到出发点？并求出循环周期的最小值T min 和相应的k 值．物理参考答案及评分标准1. C2. C3. A4. D5. B6. BC7. ACD8. AC9. BD 10. (1) B (2) 0.832 (3) A (4) 2k(每空2分)11. (1) 电压表应接3 V 量程，开始实验前开关应断开(2分)(2) ① 如图所示(2分)② 1.2×10－6(1.1×10－6～1.3×10－6)(2分) 2.0(2分) ③ 相同(2分) 12. (1) AD(4分)(2) 不变(2分) 0.25m(2分)(3) 解：Ft ＝mv ，m ＝Ftv＝1.6×103 kg(4分)13. A. (1) CD(4分) (2) ＞(2分) ＞(2分)(3) 解：p 1＝(768－750)mmHg ＝18 mmHg ，V 1＝80S ，V 2＝90S 由p 1V 1＝p 2V 2可知p 2＝16 mmHgp 0＝(740＋16)mmHg ＝756 mmHg(4分) B. (1) AC(4分)(2) 相等(2分) 后(2分)(3) 解：① 质点A 第一次到达波峰，时间间隔Δt ＝12T ＝0.2 s ，即T ＝0.4 s ，由v ＝λT 可得波速v ＝5 m/s.(2分)② 由v ＝ΔxΔt可知，波传到C 点的时间Δt ＝0.6 s ，此时C 沿y 轴正方向运动，再经过0.3 s ，C 点到达波谷，即y ＝－2 cm.(2分)14. (15分)解：(1) 电动势的最大值为E m ＝BLv 0(2分)由闭合电路欧姆定律得I ＝BLv 0R ＋r(2分)通过导体棒ab 的电流方向为a →b(1分) (2) 由牛顿第二定律F ＋f ＝ma m (2分) 安培力F 大小为F ＝BIL ，其中I ＝BLv 0R ＋r(1分)摩擦力f 大小为f ＝μmg代入得a m ＝B 2L 2v 0m （R ＋r ）＋μg(2分)(3) 由功能关系得12mv 20＝μmgx ＋Q(2分)电阻R 上产生的热量Q R ＝RR ＋r Q(1分)代入得Q R ＝R R ＋r (12mv 20－μmgx)(2分)15. (16分)解：(1) 由牛顿第二定律得mgsin 60°＝ma A (2分) 解得a A ＝32g(2分) (2) 小球A 初始位置距水平面高度设为h 1，由几何关系得 Rsin 60°＋(h 1－12R)tan 30°＝1.5Rsin 60°解得h 1＝54R(1分)小环B 初始位置距水平面高度设为h 2，由几何关系得 h 2＝h 1＋1.5Rcos 60° 解得h 2＝2R(1分)由系统机械能守恒mg Δh A ＋mg Δh B ＝12mv 2A ＋12mv 2B (2分) 式中v B ＝0(1分)Δh A ＝54R Δh B ＝0.5R(1分)解得v A ＝ 3.5gR(1分)(3) 以小环B 为研究对象，由牛顿第二定律得F －mg ＝ma(2分) 以小球A 为研究对象，由牛顿第二定律得F N －F －mg ＝m v 2AR (2分)解得F N ＝5.5mg ＋ma(1分)16. (16分)解：(1) 粒子在匀强磁场中做匀速圆周运动，由Bqv 0＝mv 20r 和T ＝2πr v 0解得r ＝mv 0Bq＝0.01 m(1分)T ＝2πm Bq＝2π×10－5 s(1分) 当k ＝1时，因为t 0＝T 2，粒子第3次经过y 轴时恰好向上经历两个半圆(如图所示)， 则时间t ＝T ＝2π×10－5s(2分)(2) 当k ＝2时，2t 0＝T ，粒子一个循环周期中运动分别为半圆→整圆→半圆→整圆，因此，由几何关系得：与y 轴交点坐标的最大值为y max ＝4r ＝0.04 m(2分)与y 轴交点坐标的最小值为y min ＝－2r ＝－0.02 m(3分)(3) 因为t 0＝T 4，所以粒子先做14圆弧运动，之后对k 的不同值进行分类讨论： 如图可见k ＝1、2、3、4时可能的分段情况．① k ＝1，粒子做14圆弧交替运动，向右上45° 方向无限延伸，不会循环运动(1分) ② k ＝2，粒子做14圆弧与24圆弧交替运动，经过4个周期回到出发点，循环周期T 2＝3T(1分)③ k ＝3，粒子做14圆弧与34圆弧交替运动，经过2个周期回到出发点，循环周期T 3＝2T(1分)④ k ＝4，粒子做14圆弧与44圆弧交替运动，经过4个周期回到出发点，循环周期T 4＝5T(1分)当k ＞4时，运动过程相似，每个周期中均增加p(正整数)个圆周，能循环的运动其循环周期均延长．(1分)综上可得：(1) 当k取非4q＋1(q＝0，1，2，…)的正整数时，均可以回到出发点．(1分)(2) 当k＝3时，最小循环周期为T3＝2T＝4π×10－5s≈1.256×10－4s(1分)。
2020年高考物理二轮专题复习四：力学中的动量和能量问题(解析附后)
2．某电影里两名枪手在房间对决，他们各自背靠墙壁，一左一右。假设他们之间的地面光滑随机放着一均匀木块，木块到左右两边的距离不一样。两人拿着相同的步枪和相同的子弹同时朝木块射击一发子弹，听天由命。但是子弹都没有射穿木块，两人都活了下来反而成为了好朋友。假设你是侦探，仔细观察木块发现右边的射孔(弹痕)更深。设子弹与木块的作用力大小一样，请你分析一下，哪个结论是正确的( )
2020年高考物理二轮专题复习四：力学中的动量和能量问题（解析附后）
考纲指导
能量观点是高中物理解决问题的三大方法之一，既在选择题中出现，也在综合性的计算题中应用，常将动量与能量等基础知识融入其他问题考查，也常将动能定理、机械能守恒、功能关系、动量定理和动量守恒定律作为解题工具在综合题中应用。考查的重点有以下几方面：(1)动量定理和动量守恒定律的应用；(2)“碰撞模型”问题；(3)“爆炸模型”和“反冲模型”问题；(4)“板块模型”问题。
A．小车上表面长度
B．物体A与小车B的质量之比
C．A与小车B上表面的动摩擦因数
D．小车B获得的动能
2．某兴趣小组设计了一个玩具轨道模型如图甲所示，将一质量为m＝0.5 kg的玩具小车(可以视为质点)放在P点，用弹簧装置将其从静止弹出(弹性势能完全转化为小车初始动能)，使其沿着半径为r＝1.0 m的光滑圆形竖直轨道OAO′运动，玩具小车受水平面PB的阻力为其自身重力的0.5倍(g取10 m/s2)，PB＝16.0 m，O为PB中点。B点右侧是一个高h＝1.25 m，宽L＝2.0 m的壕沟。求：
【答案】BC
2．【解析】(1)在最高点mg＝ ，得vA＝ m/s
O→A：－mg2r＝ mv － mv ，得vO＝5 m/s
FNO－mg＝ ，得FNO＝6mg＝30 N。

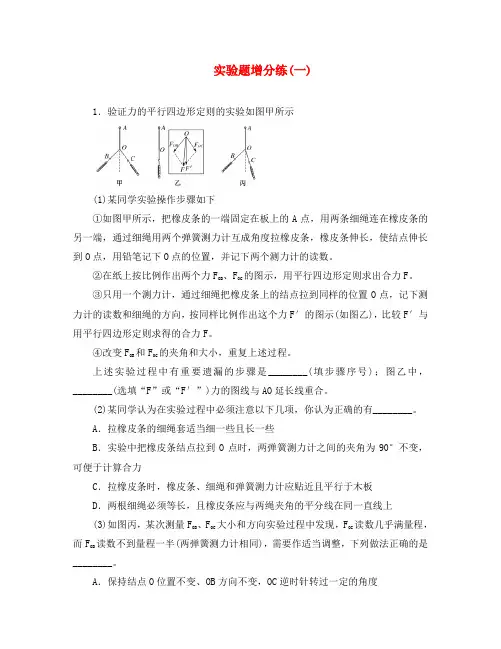

(江苏专用)2020高考物理二轮复习 实验题增分练(一)
实验题增分练(一)1．验证力的平行四边形定则的实验如图甲所示(1)某同学实验操作步骤如下①如图甲所示，把橡皮条的一端固定在板上的A点，用两条细绳连在橡皮条的另一端，通过细绳用两个弹簧测力计互成角度拉橡皮条，橡皮条伸长，使结点伸长到O点，用铅笔记下O点的位置，并记下两个测力计的读数。
②在纸上按比例作出两个力FOB 、FOC的图示，用平行四边形定则求出合力F。
③只用一个测力计，通过细绳把橡皮条上的结点拉到同样的位置O点，记下测力计的读数和细绳的方向，按同样比例作出这个力F′的图示(如图乙)，比较F′与用平行四边形定则求得的合力F。
④改变FOB 和FOC的夹角和大小，重复上述过程。
上述实验过程中有重要遗漏的步骤是________(填步骤序号)；图乙中，________(选填“F”或“F′”)力的图线与AO延长线重合。
(2)某同学认为在实验过程中必须注意以下几项，你认为正确的有________。
A．拉橡皮条的细绳套适当细一些且长一些B．实验中把橡皮条结点拉到O点时，两弹簧测力计之间的夹角为90°不变，可便于计算合力C．拉橡皮条时，橡皮条、细绳和弹簧测力计应贴近且平行于木板D．两根细绳必须等长，且橡皮条应与两绳夹角的平分线在同一直线上(3)如图丙，某次测量FOB 、FOC大小和方向实验过程中发现，FOC读数几乎满量程，而FOB读数不到量程一半(两弹簧测力计相同)，需要作适当调整，下列做法正确的是________。
A．保持结点O位置不变、OB方向不变，OC逆时针转过一定的角度B．保持结点O位置不变，OB、OC逆时针转过适当的角度C．适当调整结点O远离A，OB顺时针方向、OC逆时针方向各转过适当角度D．适当调整结点O靠近A，OB方向可不变，OC逆时针方向转过一个角度解析：(1)步骤①需要记录两细绳的方向；图乙中F是平行四边形的对角线，为两个分力的理论上的合力，F′为实际合力的方向，故选F′。
(2)拉橡皮条的细绳套更细更长一些记录力的方向更精准，故A正确；合力的计算时通过作图的方式，所以夹角不必是90°，故B错误；拉橡皮条时，橡皮条、细绳和弹簧测力计应与木板平行可以减小弹力大小的偶然误差，使实验更精准，故C 正确；实验中两细绳不必要等长，故D错误。
2020版高考物理二轮复习实验题15分保分练4含解析2
实验题15分保分练(四)(时间：15分钟分值：15分)1．(6分)如图所示为弹簧弹射装置，在内壁光滑、水平固定的金属管中放有轻弹簧，在弹簧两端各放置一个金属小球(两球直径略小于管径且与弹簧不相连)，压缩弹簧并锁定。
现解除锁定，则两个小球同时沿同一直线向相反方向弹射。
按下述步骤进行实验：①用天平测出1、2两球的质量分别为m1、m2；②用刻度尺测出两管口离地面的高度均为h；③解除弹簧锁定弹出两球，记录两球在水平地面上的落点P、Q。
回答下列问题。
(1)要测定弹射装置在弹射时所具有的弹性势能，还需测量的物理量有________。
(已知重力加速度为g)A．弹簧的压缩量ΔxB．两球的落点P、Q到对应管口M、N的水平距离x1、x2C．小球直径dD．两球从管口弹出到落地的时间t1、t2(2)根据测量结果，可得弹性势能的表达式为E p＝___________。
(3)如果满足关系式________________，那么说明弹射过程中两小球组成的系统动量守恒(用上述所测得的物理量来表示)。
[解析](1)弹簧的弹性势能等于两球的初动能之和，要求解两球的初动能必须知道两球的质量和各自弹射的初速度，由平抛运动规律，可知初速度公式为v0＝x2hg，故还需要测出两球落点P、Q到对应管口M、N的水平距离x1、x2，B项正确。
(2)因弹簧的弹性势能全部转化为两小球的初动能，故弹簧的弹性势能E p＝12m1v21＋12m2v22＝m12＋m22＝m1gx214h＋m2gx224h。
(3)如果满足关系式m1v1＝m2v2，那么说明弹射过程中两小球组成的系统动量守恒，因x1＝v1t1，x2＝v2t2，由平抛运动规律知，t1＝t2，故m1v1＝m2v2成立，即m1x1＝m2x2成立，则说明弹射过程中两小球组成的系统动量守恒。
[答案](1)B (2)m1gx214h＋m2gx224h(3)m1x1＝m2x22．(9分)目前汽车上都有车载电瓶作为备用电源，电瓶用久以后性能会下降，表现之一为电瓶的电动势变小，内阻变大。
2020年江苏省七市高考物理二模试卷 (有详解)
2020年江苏省七市高考物理二模试卷一、单选题（本大题共5小题，共15.0分）1.小汽车水平面内转弯，某段轨迹如图中虚线所示。
在P点处地面对小汽车的摩擦力方向可能正确的是()A. F1B. F2C. F3D. F42.嫦娥一号、二号发射成功后，我国2013年12月2日成功发射嫦娥三号绕月卫星，如图所示，嫦娥一号的绕月圆周轨道距离月球表面的高度为150km，而嫦娥三号绕月圆周运动距月球表面的高度为100km.将月球看成球体，下列说法正确的是()A. 嫦娥三号的运行速率小于嫦娥一号的运行速率B. 嫦娥三号绕月球运行的周期比嫦娥一号大C. 嫦娥三号绕的向心加速度比嫦娥一号的向心加速度小D. 嫦娥三号的角速度大于嫦娥一号的角速度3.如图所示，半径为R的均匀带电球壳带电量为Q(Q>0)。
已知半径为R的均匀带电球壳在球壳的外部产生的电场与一个位于球心O点的电荷量相等的点电荷产生的电场相同。
静电力常量为k，下列说法正确的是()A. 球心O处的场强为kQR2B. 在球壳外距球壳为r处的电场强度为kQr2C. 球壳的表面为等势面D. 若取无穷远处电势为零，则球壳表面处的电势小于零4.如图所示，小车上固定有一个竖直细杆，杆上套有质量为M的小环，环通过细绳与质量为m的小球连接。
当小车水平向右做匀加速运动时，环和球与车相对静止，绳与杆之间的夹角为θ，重力加速度为g，则()A. 细绳的拉力为mgcosθB. 细杆对环的作用力方向水平向右C. 细杆对环的静摩擦力为MgD. 细杆对环的弹力为(M+m)gtanθ5.面积为0.04m2的10匝金属线框abcd固定于如图甲所示的磁场中，规定磁场方向垂直于纸面向里为正，磁感应强度随时间的变化如图乙所示．线框总电阻R=100Ω，则下列说法正确的是()A. 通过线框中的电流方向始终是adcbaB. ab边受到的安培力大小是恒定的C. 在1～3s内，穿过线框的磁通量变化量是1.6×10−2WbD. 在1～3s内，通过线框的某个截面的电荷量是1.6×10−4C二、多选题（本大题共7小题，共26.0分）6.下列说法中正确的是()A. 17世纪末，以经典力学、热力学与统计物理学、电磁理论为主要内容的物理学形成了完整的科学体系B. 1632年爱因斯坦发表了《关于两个世界体系的对话》C. 牛顿运动定律仅在惯性系中才成立D. 力学规律在任何惯性系中都是相同的，这个论述叫做伽利略相对性原理7.以速度v0水平抛出一球，某时刻其竖直分速度等于水平分速度，则下列判断正确的是()A. 此时竖直分位移等于水平分位移的一半B. 此时球的速度大小为2v0C. 球运动的时间为v0gD. 球运动的位移是√5v022g8.在如图甲所示的电路中，螺线管匝数n=1500匝，横截面积S=20cm2.螺线管导线电阻r=1.0Ω，R1=4.0Ω，R2=5.0Ω，C=30μF.在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化．则下列说法中正确的是()A. 螺线管中产生的感应电动势为1.2VB. 闭合S，电路中的电流稳定后电容器上极板带正电C. 电路中的电流稳定后，电阻R1的电功率为5×10−2WD. S断开后，流经R2的电量为1.8×10−5C9.固定挡板P位于倾角为θ的光滑斜面底端，轻弹簧下端连挡板，自由状态时上端在斜面的O点，质量为m1、m2(m1<m2)的两物块分别从斜面上O点上方的A，B两点由静止释放，最终弹簧的最大压缩量相等，位置都是在C点，则()A. 在斜面上A点位置比B点位置高B. m1最大速度的位置比物块m2最大速度的位置低C. 在C点位置m1的加速度大于m2的加速度D. 在O点位置m1的动能小于m2的动能10.下列说法中正确的是()A. 黑体辐射电磁波的强度按波长分布只与温度有关B. 伦琴射线就是高速运动的电子流C. 卢瑟福用α粒子轰击氮核( 714N)发现了质子D. 比结合能越小原子核越稳定11.下列说法正确的是()A. 液面上方的蒸汽达到饱和时，就不会有液体分子从液面飞出B. 干湿泡湿度计的湿泡温度计与干泡温度计的示数差距越大，空气的绝对湿度越大C. 鸭子从池塘中出来，羽毛并不湿，属于不浸润现象D. 液体表面层分子的势能比液体内部分子的势能大12.有下列声学现象，正确的是()A. 医院检查身体的“彩超”仪是利用了超声波的多普勒效应B. 敲响一只音叉，另一只与其相隔不远的音叉也能发出声音是利用声音的反射C. 当一列声波从空气中传入水中时，因水的阻力作用，波长一定会变短D. 屋子外的人虽然看不到屋内的人，但却能听到屋内人的谈笑声是因为声音的衍射三、填空题（本大题共3小题，共12.0分）13.氢原子的能级如图所示，氢原子从n=3能级向n=1能级跃迁所放出的光子，恰能使某种金属产生光电效应，则该金属的逸出功为______ eV，用一群处于n=4能级的氢原子向低能级跃迁时所发出的光照射该金属，产生的光电子最大初动能为______ eV．14.判断对错。
(江苏专用)2020高考物理总复习 优编题型增分练：选做题保分练(四)
选做题保分练(四)三、选做题(本题包括A、B两小题，请选定其中一小题，并在相应的答题区域内作答．若多做，则按A小题评分．) 13．A.[选修3－3](15分)(2018·苏北四市期中)(1)下列说法正确的有________．A．石蜡具有各向异性B．布朗运动就是液体分子的无规则运动C．水黾可以停在水面上说明液体存在表面张力D．空气中水蒸气的压强与同温度下水的饱和汽压的比值越大，空气的相对湿度越大(2)一定质量的理想气体从状态A变化到状态B，再变化到状态C，其状态变化过程的p－V图象如图1所示，已知A→B过程放出热量Q，T A＝T C，则B→C过程气体______(选填“吸收”或“放出”)热量______．图1(3)一定质量的理想气体在1个标准大气压下、0 ℃时的体积为0.672 m3，已知该状态下1 mol气体的体积是2.24×10－2 m3，阿伏加德罗常数N A＝6.0×1023 mol－1.求该气体的分子数．答案(1)CD (2)吸收Q＋p2(V2－V1) (3)1.8×1025个解析(3)由N＝VV molN A，解得N＝1.8×1025个．13．B.[选修3－4](15分)(2018·扬州市一模)(1)下列关于电磁波的说法正确的是________．A．电磁波不能产生衍射现象B．电磁波和机械波都只能在介质中传播C．根据多普勒效应可以判断遥远天体相对于地球的运动速度D．光在真空中运动的速度在不同惯性系中测得的数值可能不同(2)在“探究单摆的周期与摆长的关系”的实验中，摆球在垂直纸面的平面内摆动，如图2甲所示，在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻．光敏电阻(光照时电阻比较小)与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图线如图乙所示，则该单摆的振动周期为________．若保持悬点到小球顶点的绳长不变，改用直径是原小球直径2倍的另一小球进行实验，则该单摆的周期将________(选填“变大”“不变”或“变小”)．图2(3)如图3所示，一束单色光照射到平行玻璃砖上表面，入射方向与界面的夹角θ＝30°，测得入射点A 到竖直光屏的距离为6 3 cm ，玻璃砖的厚度为6 cm ，在玻璃砖下方光屏上出现的光点C 到玻璃砖下表面的距离为4 cm ，求该玻璃砖的折射率n .图3答案 (1)C (2)2t 0 变大 (3) 3解析 (1)电磁波是横波，波都能发生干涉和衍射，故A 错误；电磁波传播不需要介质，而机械波只能在介质中传播，故B 错误；由多普勒效应的定义，可知C 正确；根据光速不变原理，知在不同惯性系中，光在真空中沿不同方向的传播速度大小相等，故D 错误．(2)单摆在一个周期内两次经过平衡位置，每次经过平衡位置，单摆会挡住细激光束，从R －t 图线可知周期为2t 0.摆长等于摆线的长度加上小球的半径，根据单摆的周期公式T ＝2πL g ，摆长变大，所以周期变大．(3)玻璃砖上表面入射角为i ＝90°－θ＝60°FD ＝BE ＝CE tan i ＝4×tan 60° cm＝4 3 cmAF ＝AD －FD ＝6 3 cm －4 3 cm ＝2 3 cm由几何知识得折射角的正切值为：tan r ＝AF FB ＝236＝33解得折射角为：r ＝30°由n ＝sin i sin r解得：n ＝ 3.。
2020年高考物理二轮热学综合复习实验题专练(共15题,有答案)
2020高考物理二轮热学综合复习实验题专练（共15题，有答案）1．在“用油膜法估测油酸分子的大小”实验中，有下列实验步骤：①往边长约为40 cm的浅盘里倒入约2 cm深的水．待水面稳定后将适量的痱子粉均匀地撒在水面上．②用注射器将事先配好的油酸酒精溶液滴一滴在水面上，待油膜形状稳定．③将画有油膜形状的玻璃板平放在坐标纸上，计算出油膜的面积，根据油酸的体积和面积计算出油酸分子直径的大小．④用注射器将事先配好的油酸酒精溶液一滴一滴地滴入量筒中，记下量筒内每增加一定体积时的滴数，由此计算出一滴油酸酒精溶液的体积．⑤将玻璃板放在浅盘上，然后将油膜的形状用彩笔描绘在玻璃板上．完成下列填空：(1)上述步骤中，正确的顺序是_____ _____．(填写步骤前面的数字)(2)将1 cm3的油酸溶于酒精，制成300 cm3的油酸酒精溶液；测得l cm3的油酸酒精溶液有50滴．现取一滴该油酸酒精溶液滴在水面上，测得所形成的油膜的面积是0.13 m2．由此估算出油酸分子的直径为___ ___m．(结果保留l位有效数字)2．右图为“研究一定质量气体在压强不变的条件下，体积变化与温度变化关系”的实验装置示意图．粗细均匀的弯曲玻璃管A臂插入烧瓶，B臂与玻璃管C下部用橡胶管连接，C管开口向上，一定质量的气体被水银封闭于烧瓶内．开始时，B、C内的水银面等高．（1）若气体温度升高，为使瓶内气体的压强不变，应将C管____________（填：“向上”或“向下”）移动，直至____________；（2）实验中多次改变气体温度，用Δt表示气体升高的摄氏温度，用Δh表示B管内水银面高度的改变量．根据测量数据作出的图线是（）3．简易温度计构造如图所示．两内径均匀的竖直玻璃管下端与软管连接，在管中灌入液体后，将左管上端通过橡皮塞插入玻璃泡．在标准大气压下，调节右管的高度，使左右两管的液面相平，在左管液面位置标上相应的温度刻度，多次改变温度，重复上述操作．（1）（单选题）此温度计的特点是_______A．刻度均匀，刻度值上小下大B．刻度均匀，刻度值上大下小C．刻度不均匀，刻度值上小下大D．刻度不均匀，刻度值上大下小（2）（多选题）影响这个温度计灵敏度的因素有______A．液体密度 B．玻璃泡大小 C．左管内径粗细 D．右管内径粗细（3）若管中液体是水银，当大气压变为75cmHg时，用该温度计测得的温度值________（选填“偏大”或“偏小”）．为测得准确的温度，在测量时需__________．4．某同学制作了一个结构如图（a）所示的温度计．一端封闭的轻质细管可绕封闭端O 自由转动，管长0.5m．将一量程足够大的力传感器调零，细管的开口端通过细线挂于力传感器挂钩上，使细管保持水平、细线沿竖直方向．在气体温度为270K时，用一段水银将长度为0.3m的气柱封闭在管内．实验时改变气体温度，测得封闭气柱长度l和力传感器读数F之间的关系如图（b）所示（实验中大气压强不变）．（1）管内水银柱长度为______m，为保证水银不溢出，该温度计能测得的最高温度为_____K．（2）若气柱初始长度大于0.3m，该温度计能测量的最高温度将____（选填：“增大”，“不变”或“减小”）．（3）若实验中大气压强略有升高，则用该温度计测出的温度将____（选填：“偏高”，“不变”或“偏低”）．5．利用如图装置可测量大气压强和容器的容积．步骤如下：①将倒U形玻璃管A的一端通过橡胶软管与直玻璃管B连接，并注入适量的水，另一端插入橡皮塞，然后塞住烧瓶口，并在A上标注此时水面的位置K；再将一活塞置于10ml 位置的针筒插入烧瓶，使活塞缓慢推移至0刻度位置；上下移动B，保持A中的水面位于K处，测得此时水面的高度差为17.1cm．②拔出橡皮塞，将针筒活塞置于0ml位置，使烧瓶与大气相通后再次塞住瓶口；然后将活塞抽拔至10ml位置，上下移动B，使A中的水面仍位于K，测得此时玻璃管中水面的高度差为16.8cm．(玻璃管A内气体体积忽略不计，ρ＝1.0×103kg/m3，取g＝10m/s2) (1)若用V0表示烧瓶容积，p0表示大气压强，△V示针筒内气体的体积，△p1、△p2表示上述步骤①、②中烧瓶内外气体压强差大小，则步骤①、②中，气体满足的方程分别为_______________、_______________．(2)由实验数据得烧瓶容积V0＝_____ml，大气压强p0＝____Pa．(3)(单选题)倒U 形玻璃管A 内气体的存在__________A ．仅对容积的测量结果有影响B ．仅对压强的测量结果有影响C ．对二者的测量结果均有影响D ．对二者的测量结果均无影响6．建造重庆长江大桥复线桥高将长百米、重千余吨的钢梁从江水中吊起如图、施工时采用了将钢梁与水面成一定倾角出水的起吊方案，为了探究该方案的合理性，某研究性学习小组做了两个模拟实验.研究将钢板从水下水平拉出（实验1）和以一定倾角拉出（实验2）的过程中总拉力的变化情况.①必要的实验器材有：钢板、细绳、水盆、水、支架、刻度尺、计时器和______等. ②根据实验曲线，实验2中的最大总拉力比实验1中的最大总拉力降低了_____.③根据分子动理论，实验1中最大总拉力明显增大的原因是_____.④可能导致测量拉力的实验误差的原因有：读数不准、钢板有油污、________等等（答出两个即可）7．一定量的理想气体与两种实际气体Ⅰ、Ⅱ在标准大气压下做等压变化时的V-T 关系如图所示,图中0012V V V V '''-=-.用三份上述理想气体作为测温物质制成三个相同的温度计,然后将其中两个温度计中的理想气体分别换成上述实际气体Ⅰ、Ⅱ.在标准大气压下,当环境温度为T 0时,三个温度计的示数各不相同,如图所示,温度计(ⅱ)中的测温物质应为实际气体___(图中活塞质量忽略不计);若此时温度计(ⅱ)和(ⅲ)的示数分别为21℃和24℃,则此时温度计(ⅰ)的示数为 ℃;可见用实际气体作为测温物质时,会产生误差.为减小在T 1～T 2范围内的测量误差,现针对T 0进行修正,制成如图所示的复合气体温度计,图中无摩擦导热活塞将容器分成两部分,在温度为T 1时分别装入适量气体Ⅰ和Ⅱ,则两种气体体积之比V Ⅰ∶V Ⅱ应为 .8．在用油膜法估测分子的大小的实验中，具体操作如下：①取油酸1.0 mL注入250 mL的容量瓶内，然后向瓶中加入酒精，直到液面达到250 mL 的刻度为止，摇动瓶使油酸在酒精中充分溶解，形成油酸酒精溶液；②用滴管吸取制得的溶液逐滴滴入量筒，记录滴入的滴数直到量筒达到1.0 mL为止，恰好共滴了100滴；③在边长约40 cm的浅水盘内注入约2 cm深的水，将细石膏粉均匀地撒在水面上，再用滴管吸取油酸酒精溶液，轻轻地向水面滴一滴溶液，酒精挥发后，油酸在水面上尽可能地散开，形成一层油膜，膜上没有石膏粉，可以清楚地看出油膜轮廓；④待油膜形状稳定后，将事先准备好的玻璃板放在浅盘上，在玻璃板上绘出油膜的形状；⑤将画有油膜形状的玻璃板放在边长为1.0 cm的方格纸上，算出完整的方格有67个，大于半格的有14个，小于半格的有19个．利用上述具体操作中的有关数据可知一滴油酸酒精溶液含纯油酸为________m3，油膜面积为________m2，求得的油膜分子直径为________m．（结果全部取2位有效数字）9．在“用油膜法估测分子大小”的实验中，将1mL的油酸加入酒精中配制成1000mL的油酸酒精溶液，通过注射器测得80滴这样的溶液为1mL，取1滴溶液滴在撒有痱子粉的浅水槽中，待油膜界面稳定后，测得油膜面积为253cm2。
2020高考物理二轮复习提分专题：实验题
(2)平均值法: 把测定的若干组数相加求和,然后除以测量次数。 (3)作图法: 用作图法处理实验数据是物理实验中最常用的方法之一,其优点 是直观、简便,有减小偶然误差的效果。由图线的斜率、截距、包 围面积等可以研究物理量之间的变化关系,找出规律。
-12-
热点例析 例1图甲是利用打点计时器测量小车沿斜面下滑时所受阻力的 示意图。小车拖着纸带在斜面上下滑时,打出的一段纸带如图乙所 示,其中O为小车开始运动时打出的点,设小车在斜面上运动时所受 阻力恒定。
-2-
增分策略 一、要明确考查知识范围 现在的物理实验题涉及力学、电(场、路)磁(场、感)学等知识。 尽管题目千变万化,但通过仔细审题,一定能直接判断出命题人想 要考查的知识点和意图。 二、要看清实验题图 实验题一般配有相应的示意图、实物图,实质是告知实验仪器 (或部分)及其组装情况,让考生琢磨考查意图。只有看清了实验题 图,才能有身临其境的感觉。认识图中器材在实验中所起的作用, 便能初步勾画实验过程。
甲
乙
-13-
(1)已知打点计时器使用的交变电流频率为50 Hz,由纸带分析可
知小车下滑的加速度a=
m/s2,打E点时小车速度vE=
m/s;(结果保留两位有效数字)
(2)为了求出小车在下滑过程中所受的阻力,可运用牛顿运动定律
或动能定理求解,现要求必须用牛顿运动定律求解,除知道小车下
滑的加速度a、小车质量m、重力加速度g、斜面的长度l外,利用刻
注意平衡摩擦力、功的大小的确定方法
以及物体速度的求解方法
-6-
分类 实验名称
常考要点
验证机械能守恒定律
用自由落体进行验,知道如何从纸带的 数据中确定 ΔEp 和 ΔEk
验证 验证力的平行 型 四边形定则 实验
(江苏专用)2020高考物理二轮复习实验题增分练(三)
实验题增分练(三)1.某同学用如图所示的实验装置来“验证力的平行四边形定则”。
弹簧测力计A挂于固定点P，下端用细线挂一重物M，弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置。
已知重力加速度为g。
(1)为了完成实验，需要记录下来的是结点O的位置以及两个弹簧测力计中力的大小和方向，如果作图得到的合力方向近似在________方向上，且大小近似等于______，则平行四边形定则得以验证。
(2)下列不必要的实验要求是________(请填写选项前对应的字母)。
A．木板平面要保持竖直B．两个弹簧测力计必须完全相同C．拉线方向应与木板平面平行D．改变拉力，进行多次实验，每次都要使O点静止在同一位置(3)某次实验中，该同学使弹簧测力计B处于水平方向，发现弹簧测力计A的指针稍稍超出量程，为了能够完成实验，他应该________。
A．换用质量更轻的重物B．保持弹簧测力计B的拉力方向不变，减小其拉力C．保持弹簧测力计B的拉力大小不变，将其顺时针旋转一个小角度D．保持弹簧测力计B的拉力大小不变，将其逆时针旋转一个小角度解析：(1)由实验的原理可知，需要验证A、B弹簧测力计拉力的合力大小与重物的重力相等，方向相反，所以需要作图得到的合力方向近似在竖直方向上，且大小近似等于Mg，则平行四边形定则得以验证。
(2)实验通过作出三个力的图示，来验证“力的平行四边形定则”，因此需要每个力的方向都在竖直方向的平面内，所以木板平面要保持竖直，故A必要；用弹簧测力计测出力的大小，所以两个弹簧测力计没必要完全相同，故B不必要；拉线方向必须与木板平面平行，这样才确保力的大小准确性，故C必要；当结点O位置确定时，弹簧测力计A的示数也确定，由于重物的重力已确定，两力大小与方向均一定，因此弹簧测力计B的大小与方向也一定，所以不需要改变拉力多次实验，故D不必要。
(3)当弹簧测力计A的指针超出其量程，说明弹簧测力计B的拉力和重物重力的合力已偏大，则需要减小二者合力，由力的合成知识可知A、B、C可行，D不可行。
(江苏专用)2020高考物理二轮复习实验题增分练(二)
实验题增分练(二)1．在探究加速度与力、质量的关系实验中，实验装置示意图如图甲所示。
(1)下列说法正确的是________。
A ．实验时先释放小车，再接通电源 B ．实验所用打点计时器应该接直流电源C ．实验过程中，小车质量应该远小于悬挂的重物的质量D ．实验过程中，细线应该与长木板平行(2)小车总质量一定时，根据实验数据画出a m 图像，如图乙所示，图线斜率的倒数与重力加速度g 的乘积表示________，其值为________。
(g 取10 m/s 2，结果保留两位有效数字)(3)如图乙所示，图线不通过原点的原因是________。
A ．小车总质量远大于重物的质量 B ．小车总质量远小于重物的质量 C ．平衡小车的阻力时，木板的倾角过大 D ．平衡小车的阻力时，木板的倾角过小解析：(1)实验时先接通电源，再释放小车，选项A 错误；实验所用打点计时器应该接交流电源，选项B 错误；实验过程中，小车质量应该远大于悬挂的重物的质量，这样可认为小车所受的牵引力等于重物的重力，选项C 错误；实验过程中，细线应该与长木板平行，选项D 正确。
(2)由牛顿第二定律得：mg ＝Ma ，加速度：a ＝gMm ，则题图乙图线斜率的倒数与重力加速度g 的乘积表示小车的质量M ；a m 图像的斜率：k ＝g M ＝0.50.6－0.1×10－1＝10，则小车的质量M ＝g k＝1.0 kg 。
(3)由题图乙可知，当重物质量大到一定值即拉力大到一定值时才产生加速度，说明小车受到的合力小于重物的重力，这是由于没有平衡摩擦力或平衡摩擦力不足(木板倾角过小造成的)，故选D。
答案：(1)D (2)小车总质量M 1.0 kg (3)D2．测量电源的电动势和内阻，提供的器材如下：A．待测电源(电动势约为8 V、内阻约为2 Ω)B．电压表V(0～3 V，内阻约为3 kΩ)C．电流表A(0～1 A)D．电阻箱R(0～99 999.9 Ω)E．滑动变阻器(0～20 Ω)F．滑动变阻器(0～100 Ω)G．开关、导线若干(1)采用图甲所示电路测量电压表的内阻R V。
(江苏专用)2020高考物理二轮复习 实验题增分练(四)
实验题增分练(四)1．某同学用如图甲所示的实验装置探究恒力做功与小车动能变化的关系。
实验中用砂和砂桶的总重力表示小车所受合力。
(1)下列关于该实验的操作，正确的有________。
A．实验所用电磁打点计时器工作电压约为6 V，因此需要4节干电池B．砂和砂桶的总质量应远小于小车的质量C．平衡摩擦力时，应挂上空砂桶，逐渐抬高木板，直到小车能匀速下滑D．实验时，应先打开打点计时器，后释放小车(2)图乙为实验得到的一条点迹清晰的纸带，A、B、C、D、E、F、G是纸带上7个连续的点，A点到D点的距离为________ cm。
已知电源频率为50 Hz，则打点计时器在打D点时纸带的速度v＝________ m/s(保留三位有效数字)。
(3)该同学根据实验数据画出了小车动能变化ΔE k与合力对小车所做功W的关系图像，由于实验前遗漏了平衡摩擦力这一关键步骤，他得到的图像应该是________。
解析：(1)电磁打点计时器工作电压约为6 V的交变电流，故A错误；为了能用砂和砂桶的总重力所做的功表示小车受拉力做的功，则绳子的拉力要等于砂和砂桶的总重力，即小车的质量M要远大于砂和砂桶的总质量m，故B正确；平衡摩擦力时，应不挂空砂桶，逐渐抬高木板，轻推小车，直到小车能匀速下滑，故C错误；实验时，应先打开打点计时器，待打点计时器稳定工作后再释放小车，故D正确。
(2)由直尺上的读数可得AD间的距离为x AD＝2.50 cm－0.50 cm＝2.00 cm。
打下D点时的速度等于打下CE间的平均速度，所以打下D点时的速度为v D＝3.55－1.65×10－22×0.02m/s＝0.475 m/s。
(3)该同学没有平衡摩擦力，所以由动能定理可得：ΔE k＝W＝mgx－fx，由方程可得当x ＝0时，即W＝0时，ΔE k＝0，所以该同学作出的图像是过原点的直线，故A正确。
答案：(1)BD (2)2.00 0.475(0.450～0.500都对) (3)A2．根据所学知识回答下列问题：(1)某同学想从下列三个电压表中选一个改装成量程为9 V 的电压表A ．量程为1 V 、内阻大约为1 kΩ的电压表V 1B ．量程为2 V 、内阻大约为2 kΩ的电压表V 2C ．量程为3 V 、内阻为3 kΩ的电压表V 3那么他选择的电压表应该是________(填A 、B 或C)，将它串联一个R ＝________kΩ的电阻就可以改装成量程为9 V 的电压表。
高考物理(江苏专版)二轮复习与策略实验题18分强化练(四)含解析
实验题18分强化练(四)1．(8分)传感器是一种将非电学量转换成电信号的检测装置．它是实现自动检测和自动控制的首要环节．某物理课外活动小组利用力传感器和位移传感器进一步探究变力作用下的动能定理．如图1甲所示，他们用力传感器通过定滑轮直接拉固定在小车上的细绳，测出拉力F；用位移传感器测出小车的位移s和瞬时速度v.已知小车质量为200 g.甲乙丙图1(1)某次实验得出拉力F随位移s变化规律如图乙所示，速度v随位移s变化规律如图丙所示．利用所得的F-s图象，求出s＝0.30 m到0.52 m过程中力F做功W＝________J，此过程动能的变化ΔE k＝________J(保留2位有效数字)．(2)下列情况中可减小实验误差的操作是________．(填选项前的字母，可能不止一个选项)A．使拉力F要远小于小车的重力B．实验时要先平衡摩擦力C．要使细绳与滑板表面平行【解析】(1)根据F-s图象可知，当s1＝0.30 m时，F1＝1.00 N，s2＝0.52 m时，F2＝0.59 N，因此：W＝F1＋F22(s2－s1)＝0.17 J，根据速度v随位移s变化图像可知：s1＝0.30 m时，v1＝0，s2＝0.52 m时，v2＝1.25 m/s，ΔE k＝12m v 22－12m v21＝0.16 J.(2)该实验中不是利用悬挂的重物的重力表示绳子的拉力，而是直接测量出绳子的拉力，因此不需要使拉力F远小于小车的重力，故A错误；当平衡了摩擦力和细绳与滑板表面平行时，绳子上的拉力才等于小车所受合外力，故B、C 正确．【答案】(1)0.17 J0.16 J(2)BC2．(10分)为了测量阻值范围在200～300 Ω之间的电阻R x的阻值，实验室提供了如下器材：A．电阻箱R(阻值范围0～999.9 Ω)B．毫安表(量程0～3 mA，内阻约100 Ω)C．直流电源(电动势约3V，内阻不计)D．两个单刀单掷开关，导线足量(1)甲同学根据实验目的和提供的实验器材设计出如图2甲所示的实验电路，设计的操作步骤如下．甲乙图2①按电路图连好电路，闭合开关S1，记下毫安表的读数．②断开S1，闭合开关S2，调节电阻箱R的阻值，使毫安表的读数和①中相同，记下此时电阻箱的示数R1.假设该同学的设计合理，则待测电阻R x＝________.(2)乙同学根据实验目的和提供的实验器材设计出如图乙所示的实验电路，设计的操作步骤如下．①按电路图连好电路，将R调到最大，然后闭合S1、S2，调节R，使毫安表达到满偏，记下此时电阻箱的示数R2.②断开S2，调节R，仍使毫安表满偏，记下此时电阻箱的示数R3.假设该同学的设计合理，则待测电阻R x＝________.(3)上述两位同学的设计中有一位是不合理的，不合理的是________，理由________________________．【解析】(1)根据甲同学的实验电路，该同学采用了等效替代法，故待测电阻R x＝R1；(2)根据乙同学的实验步骤可知：R2＝R3＋R x，则R x＝R2－R3；(3)甲电路中，开关接通后，电流表的读数最小为I＝ER x ＝3300A＝10 mA，已超过了电流表的量程，故此设计不合理．【答案】(1)R1(2)R2－R3(3)甲电流表超程。
2020届高考物理江苏省二轮复习训练题：组合特训 实验题+选考题(4)
实验题+选考题(4)1.(2019江苏南通一模)某探究小组验证机械能守恒定律的装置如图甲所示,细线一端拴一个球,另一端连接拉力传感器,固定在天花板上,传感器可记录球在摆动过程中细线拉力大小,用量角器量出释放球时细线与竖直方向的夹角,用天平测出球的质量为m。
重力加速度为g。
甲乙(1)用游标卡尺测出小球直径如图乙所示,读数为mm。
(2)将球拉至图示位置,细线与竖直方向夹角为θ,静止释放球,发现细线拉力在球摆动过程中做周期性变化。
为求出球在最低点的速度大小,应读取拉力的(选填“最大值”或“最小值”),其值为F。
(3)球从静止释放运动到最低点过程中,满足机械能守恒的关系式为(用测定物理量的符号表示)。
(4)关于该实验,下列说法中正确的有。
A.细线要选择伸缩性小的B.球尽量选择密度大的C.不必测出球的质量和细线的长度D.可以直接用弹簧测力计代替拉力传感器进行实验答案(1)18.50 (2)最大值(3)2mg(1-cos θ)=F-mg (4)AB解析(1)小球的直径d=18 mm+10×0.05 mm=18.50 mm。
(2)球在最低点的速度最大,对应的拉力最大,为求出球在最低点的速度大小,应读取拉力的最大值。
(3)在最低点有F-mg=m v 2r,球从静止释放运动到最低点过程中,满足机械能守恒的关系式为mgr(1-cos θ)=12mv2,联立解得2mg(1-cos θ)=F-mg。
(4)细线要选择伸缩性小的,球尽量选择密度大的,从而减小误差,则A、B正确;要测出球的质量,不必测出细线的长度,则C错误;用弹簧测力计不能准确读出力的最大值且弹簧形变量大,则D错误。
2.(2018江苏苏州调研测试)某实验小组在“测定金属电阻率”的实验过程中:(1)小组同学正确操作获得金属丝的直径以及电流表、电压表的读数如图甲、乙、丙所示,则它们的读数依次是 mm、A、V。
(2)已知实验中所用的滑动变阻器阻值范围为0~10 Ω,电流表内阻约几欧,电压表内阻约几十千欧,电源为干电池组(不宜在长时间、大功率状况下使用),电源电动势E=4.5 V,内阻较小,则A、B两电路图中, (选填字母符号)电路为本次实验应当采用的较好电路,但用此电路测量的金属丝电阻会比真实值偏(选填“大”或“小”)。
2020版高考物理大三轮冲刺押题练江苏专用练习：实验题增分练(四) Word版含解析
实验题增分练（四）1．(2019·泰州期末)(1)如图1所示是测量木块与长木板之间的动摩擦因数实验装置图，图中一端带有定滑轮的长木板水平固定。
图2为木块在水平木板上带动纸带运动时打点计时器打出的一条纸带，0、1、2、3、4、5、6、7为计数点，打点计时器所接的电源为50 Hz 的交流电，则木块加速度大小为_________ m/s 2。
(结果保留两位有效数字)(2)若测得木块的质量为M ，砝码盘和砝码的总质量为m ，木块的加速度为a ，重力加速度为g ，则木块与长木板间动摩擦因数μ＝____________(用题中所给字母表示)。
(3)如果滑轮略向下倾斜，使细线没有完全调节水平，由此测得的μ值________(选填“偏大”或“偏小”)。
解析：(1)因T ＝0.1 s ，木块加速度大小：a ＝x 36－x 039T 2＝(4.35＋3.89＋3.42－2.98－2.50－2.06)×10－29×0.12 m/s 2 ＝0.46 m/s 2。
(2)根据牛顿第二定律：mg －T ＝ma ，T －μMg ＝Ma ，解得μ＝mg －(m ＋M )a Mg。
(3)如果滑轮略向下倾斜，使细线没有完全调节水平，则木块对木板的压力大于Mg ，此时测得的μ值偏大。
答案：(1)0.46 (2)mg －(m ＋M )a Mg(3)偏大 2．(2019·苏锡常镇调研)甲、乙两位同学在测量电阻的实验中：(1)甲同学用如图1所示电路来测量定值电阻R x 阻值，提供的器材如下：R x 阻值约10 Ω；滑动变阻器R p 1(0～10 Ω)；滑动变阻器R p 2(0～200 Ω)；电流表A(0～0.6 A、0～3 A)；电压表V(0～3 V、0～15 V)；电源E(电动势为3 V)；开关S，导线若干。
①为便于调节和读数，滑动变阻器R p应该选择________(选填“R p1”或“R p2”)；②请帮助该同学将图2中实物电路连接完整；(2)乙同学用如图3所示电路测量另一待测电阻R x′的阻值，实验器材有：电阻箱R(0～999.9 Ω)；滑动变阻器R p3(50 Ω，1 A)；电压表V(0～3 V)；电源E(电动势为3 V)；开关S。
2020届江苏省南京市、盐城市高三下学期第二次模拟考试物理高频考点试题(基础必刷)
2020届江苏省南京市、盐城市高三下学期第二次模拟考试物理高频考点试题（基础必刷）一、单项选择题（本题包含8小题，每小题4分，共32分。
在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题许多科学家对物理学的发展作出了巨大贡献，以下关于物理学史和物理学家所用物理学方法的叙述不正确的是（ ）A．根据速度定义式，当非常非常小时，就可以表示物体在时刻的瞬时速度，该定义应用了极限思想方法B．伽利略猜想自由落体的运动速度与下落时间成正比，并直接用实验进行了验证C．开普勒在天文观测数据的基础上，总结出了行星运动的规律D．牛顿用控制变量法通过大量的实验得出牛顿第二定律第(2)题如图所示，在桌面上有一倒立的玻璃圆锥，其顶点O恰好与桌面接触，圆锥的轴线PO与桌面垂直，过轴线的截面为等腰三角形，底角为30°，腰长为a、有一与圆锥底面大小相同的圆柱形平行光束恰好全部垂直入射到圆锥的底面上。
已知A点为PQ的中点，玻璃的折射率为，真空中光速为c、下列说法正确的是（ ）A．从P点射入的光线，经过到达O点B．从A点射入的光线将会在OQ发生全反射C．圆柱形平行光束在桌面上的光斑面积为D．将桌面平行向下移动到合适位置，光斑面积最小为第(3)题如图，某同学要把压在水杯下的纸张抽出来。
第一次他迅速抽出纸张，水杯几乎不动；第二次他将纸张较慢抽出，水杯往纸张方向移动了一小段。
对比两次抽纸张过程，下列说法正确的是（）A．第一次抽纸张过程中，纸张对水杯的摩擦力较大B．第二次抽纸张过程中，纸张对水杯的摩擦力较大C．第一次抽纸张过程中，纸张对水杯的冲量较大D．第二次抽纸张过程中，纸张对水杯的冲量较大第(4)题2020年11月29日20时23分，“嫦娥五号”探测器在近月点再次“刹车”，从椭圆环月轨道变为近圆形环月轨道，此时轨道半径是r，周期是T，已知地球半径是R，地球表面的重力加速度为g，是已知常数，仅用题中所给的条件，可求出（ ）A．“嫦娥五号”的动能B．月球的质量C．地球的质量D．地球与月球的质量的比值第(5)题如图所示，航天器c位于日地系统中拉格朗日点处，与太阳a、地球b构成稳定的等边三角形，大圆为地球绕太阳中心做匀速圆周运动的轨迹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验题增分练(四)
1．某同学用如图甲所示的实验装置探究恒力做功与小车动能变化的关系。
实验中用砂和砂桶的总重力表示小车所受合力。
(1)下列关于该实验的操作，正确的有________。
A．实验所用电磁打点计时器工作电压约为6 V，因此需要4节干电池
B．砂和砂桶的总质量应远小于小车的质量
C．平衡摩擦力时，应挂上空砂桶，逐渐抬高木板，直到小车能匀速下滑
D．实验时，应先打开打点计时器，后释放小车
(2)图乙为实验得到的一条点迹清晰的纸带，A、B、C、D、E、F、G是纸带上7个连续的点，A点到D点的距离为________ cm。
已知电源频率为50 Hz，则打点计时器在打D点时纸带的速度v＝________ m/s(保留三位有效数字)。
(3)该同学根据实验数据画出了小车动能变化ΔE
与合力对小车所做功W的关
k
系图像，由于实验前遗漏了平衡摩擦力这一关键步骤，他得到的图像应该是________。
解析：(1)电磁打点计时器工作电压约为6 V的交变电流，故A错误；为了能用砂和砂桶的总重力所做的功表示小车受拉力做的功，则绳子的拉力要等于砂和砂桶的总重力，即小车的质量M要远大于砂和砂桶的总质量m，故B正确；平衡摩擦力时，应不挂空砂桶，逐渐抬高木板，轻推小车，直到小车能匀速下滑，故C错误；
实验时，应先打开打点计时器，待打点计时器稳定工作后再释放小车，故D正确。
＝2.50 cm－0.50 cm＝2.00 cm。
打
(2)由直尺上的读数可得AD间的距离为x
AD
＝下D点时的速度等于打下CE间的平均速度，所以打下D点时的速度为v
D
3.55－1.65×10－2
m/s＝0.475 m/s。
2×0.02
(3)该同学没有平衡摩擦力，所以由动能定理可得：ΔE
＝W＝mgx－fx，由方程
k
可得当x＝0时，即W＝0时，ΔE
＝0，所以该同学作出的图像是过原点的直线，故
k
A正确。
答案：(1)BD (2)2.00 0.475(0.450～0.500都对) (3)A
2．根据所学知识回答下列问题：
(1)某同学想从下列三个电压表中选一个改装成量程为9 V的电压表
A．量程为1 V、内阻大约为1 kΩ的电压表V
1
B．量程为2 V、内阻大约为2 kΩ的电压表V
2
C．量程为3 V、内阻为3 kΩ的电压表V
3
那么他选择的电压表应该是________(填A、B或C)，将它串联一个R＝________kΩ的电阻就可以改装成量程为9 V的电压表。
(2)利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号
与一个电阻串联来表示，且可视为理想电压表)，来测量一电源的电动势及内阻，在下面线框内画出测量电源电动势及内阻的实验原理电路图。
(3)根据以上实验原理电路图进行实验，读出电压表示数为1.50 V时，电阻箱的阻值为15.0 Ω；电压表示数为2.00 V时，电阻箱的阻值为40.0 Ω，则电源的电动势E＝________V，内阻r＝________Ω。
解析：(1)V
1、V
2
的内阻不确定而量程又不合适，故应选择量程为3 V的电压表
C进行改装，串联电阻可列式为9－3
R
＝
3
R
V
，得R＝6 kΩ。
(2)本实验的原理为：U＝E－Ir，利用变阻箱和电压表可获取电流I，故电路如图示结构。
(3)设U
0为改装电压表的示数，E为电源电动势，则电阻箱两端电压为3U
，把
两组实验数据分别代入3U
0＝E－
3U
R′
r有3×1.5 V＝E－
3×1.5
15
r和3×2 V＝E－
3×2
40
r，联立得：E＝7.5 V，r＝10 Ω。
答案：(1)C 6 (2)见解析图(3)7.5 10。
