杠杆作图题(含答案)1、在图中,OA为一个轻质杠杆,可绕O点转动。

在点B处用细绳悬挂一重物,同时在A端施加动力F1,使得杠杆在水平位置平衡。

请画出杠杆受到的阻力F2及动力臂l1.2、如图所示的钢丝钳中,A是剪钢丝处,B为手的用力点,O为转动轴(支点)。

右图为单侧钳柄及相连部分示意图。

请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.3、在图(a)中,小华用笤帚在扫地,O为支点,作用在A 点的动力为F1.请在图(b)中画出作用在B点的阻力F2的示意图及其力臂l2.4、在图中,请画出力F1的力臂和力臂L2对应的力F2.5、如图所示,轻质杠杆的A点挂一重物G,绳受的拉力为F2,O为杠杆的支点。

请在杠杆的端点B处画出使杠杆保持静止的最小的力F1的示意图,并作出F1和F2的力臂L1和L2.6、请画出杠杆AB在图示位置静止时作用在A端点的最小力F的方向及其力臂L。

7、在图中,根据杠杆的平衡条件作出拔钉子时所用的最小动力F的示意图和它的动力臂L1.8、如图是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起。

请画出售货员所用的最小动力及其力臂。

9、如图所示,在课桌的C点用最小的力把桌腿B抬离地面,在抬起时桌腿A没有滑动。

请在C点画出这个力的示意图,并标出它的力臂L。

20、如图,请画出力F对支点O的力臂L。

21、如图所示,100N的均匀木棒悬挂在空中,在竖直向下保持静止,以点O为支点。

请你画出力F的力臂L受重力的示意图。

22、如图为一个电热水壶的简易图,当力F作用在壶盖上时可将壶盖打开。

请在图中画出F的力臂L。

23、如图所示为钓鱼竿钓鱼的示意图,O为支点,F1表示手对钓鱼竿的作用力,F2表示鱼线对钓鱼竿的拉力。

请在图中画出力F1,F2的力臂L1,L2.24、如图所示,轻质杠杆可绕O点转动,杠杆挂有重物G。

在动力F作用下,杠杆静止在水平位置。

请作出动力F的示意图,并标出F的力臂。

25、如图所示,校长为新装的空调室外设计了支架,支架可以在O点绕支点转动。

杠杆作图专题训练

杠杆作图专题训练

杠杆作图练习
1.画出图中F的力臂。

2.如图所示,轻质杠杆的A点处挂一重物,O为杠杆的支点。

画出使重物在图示位置静止时动力F1的动力臂l1。

3.一根轻质杠杆(重力不计)可绕O点转动,在杠杆的中点挂一重力为G的物体,在杆的另一端施加一个方向水平的力F,整个装置处于静止状态,如图所示。

请画出拉力F和重物G产生的拉力的力臂。

4.自行车手闸可看作杠杆,如图所示,请在图中画出动力臂L1。

5.如图所示,为钓鱼竿的简化示意图,其中O为支点,F1为动力。

请在图中画出阻力F2以及阻力臂的示意图(钓鱼竿自重忽略不计)。

6.图是一个瓶盖起子,请标出支点O和阻力2F,及1F的力臂1L.。

杠杆画图题练习

杠杆画图题练习

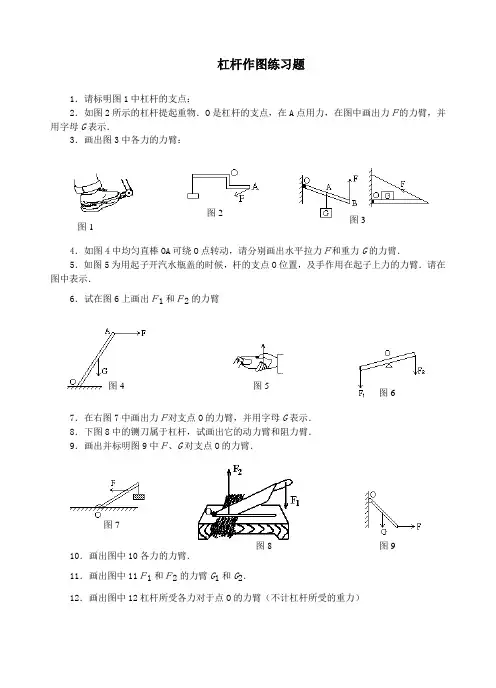

杠杆作图练习题1.请标明图1中杠杆的支点:2.如图2所示的杠杆提起重物.O 是杠杆的支点,在A 点用力,在图中画出力F的力臂,并用字母G 表示.3.画出图3中各力的力臂:4.如图4中均匀直棒OA 可绕O 点转动,请分别画出水平拉力F和重力G 的力臂.5.如图5为用起子开汽水瓶盖的时候,杆的支点O 位置,及手作用在起子上力的力臂.请在图中表示.6.试在图6上画出F1和F2的力臂7.在右图7中画出力F对支点O 的力臂,并用字母G 表示. 8.下图8中的铡刀属于杠杆,试画出它的动力臂和阻力臂. 9.画出并标明图9中F、G 对支点O 的力臂.10.画出图中10各力的力臂.11.画出图中11F1和F2的力臂G 1和G 2.12.画出图中12杠杆所受各力对于点O 的力臂(不计杠杆所受的重力)图1 图2 图 3图4 图 5图 6图7 图8图913.图中13杠杆所受的重力G 和拉力F的力臂.14.试在图中14画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.15.画出图中15,加在杠杆上的动力F的力臂.16.如图16所示,试画出杠杆OA 所受力的力臂(OA 杆的质量忽略不计)17.图中17,均匀直棒AB 可绕A 点转动,在B 端加一竖直向上的40牛顿的力F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.18.画出图中18力F1和F2的力臂,并用G 1和G 2分别标明.19.画出图中19杠杆所受各力对于支点O 的力臂(不计杠杆所受重力) 20.在图20所示的各杠杆中,O 是支点,试分别画出F1,F2的力臂G 1,G 2.21.下列所示的杠杆中,O 是支点,在图21上画出F1、F2的力臂,并且用G 1、G 2表示它们.图10图11图12 图15图14图13图16 图17图18图19图20图2122.画出下列各力的力臂(如图22) 23.画出下列各力的力臂(如图23)24.如图24中的点O 是杠杆的支点,画出力F1和F2的力臂,并用字母G 1和G 2标明.25.画出图25中F1和F2的力臂.26.在图26中,画出力F1和F2对杠杆支点O 的力臂,并分别用字母G 1和G 2表示. 27.如图27所示,一木杆可绕固定轴O 自由转动,木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G 对O 点的力臂.28.画出图1和图2中各力的力臂.29.如图29所示的杠杆,左边挂有两个各重10牛顿的相同钩码,在一个大小为30牛顿,方向竖直向下的力作用下,杠杆处于平衡状态,试在图中恰当的位置用力的图示法画出这个力.30.如图30所示,人的前臂是费力杠杆,当曲肘将手中重物举起时,肘关节O 是支点,肌肉收缩,动力F1作用在A 点上,阻力F2作用在B 点上,请在图中画出各力的力臂,在你所画的图中:____表示F1的力臂,_____表示F2的力臂.图22图23图24图25 图26图27图29图3031.用如图31所示的杠杆提起重物,O 是杠杆的支点,若在A 点用力,在图中画出力F的力臂,并用字母G 表示32.用道钉撬来撬铁路枕木上的道钉,O 是支点,在图32中作出它的动力臂和阻力臂.33.如图33所示的杠杆中,O 是支点.画出力F1、F2的力臂,并用字母G 1、G 2表示出来.34.先在图34中找到支点的位置,然后根据情况确定动力和阻力,再画出各力臂:35.如图35所示装置中,O 是支点,AO =BC =40厘米,OC =30厘米,在A 端悬挂50牛顿的重物时,在B 端至少应加多大的力才能使整个装置处于平衡状态.试用力的图示法在图中画出这个力.36.在做“研究杠杆平衡条件”的实验时,挂钩码前,使杠杆在水平位置平衡.实验中只有10个相同的钩码,杠杆上每格等距。

初中物理杠杆画图题练习

初中物理杠杆画图题练习
中考杠杆作图题专练
画力臂

1
1
典型题精选

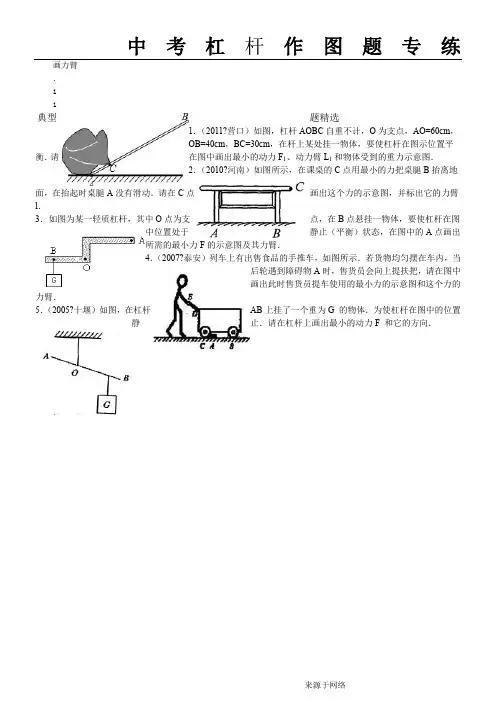

1.(2011?营口)如图,杠杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,在杆上某处挂一物体,要使杠杆在图示位置平衡.请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图.
2.(2010?河南)如图所示,在课桌的C点用最小的力把桌腿B抬离地面,在抬起时桌腿A没有滑动.请在C点画出这个力的示意图,并标出它的力臂l.
3.如图为某一轻质杠杆,其中O点为支点,在B点悬挂一物体,要使杠杆在图中位置处于静止(平衡)状态,在图中的A点画出所需的最小力F的示意图及其力臂.
4.(2007?泰安)列车上有出售食品的手推车,如图所示.若货物均匀摆在车内,当后轮遇到障碍物A时,售货员会向上提扶把,请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂.
杠杆在图中的位置静止.请在杠杆上画出最小的动力F和它的方向.

杠杆作图典型题精选30道

杠杆作图典型题精选30道

杠杆作图典型题精选30道杠杆作图典型题精选30道1.(2011•营口)如图,杠杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,在杆上某处挂一物体,要使杠杆在图示位置平衡.请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图.2.(2010•河南)如图所示,在课桌的C点用最小的力把桌腿B抬离地面,在抬起时桌腿A没有滑动.请在C点画出这个力的示意图,并标出它的力臂l.3.(2010•广西)如图为某一轻质杠杆,其中O点为支点,在B点悬挂一物体,要使杠杆在图中位置处于静止(平衡)状态,在图中的A点画出所需的最小力F的示意图及其力臂.4.(2007•泰安)列车上有出售食品的手推车,如图所示.若货物均匀摆在车内,当后轮遇到障碍物A时,售货员会向上提扶把,请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂.10.画出图中杠杆在图示位置平衡时,作用在B点的最小的力的示意图.(保留作图痕迹)11.有一个均匀的圆柱形木柱,直立在水平地面上如图所示.现欲使木柱的C点稍离地面,应在哪一个点施加力,才能使施加的力最小,请在图上画出这个最小力的作用点及方向.12.做出使杠杆平衡的最小动力及其力臂.13.(1)如图所示,一把茶壶放在水平桌面上,请画出茶壶所受的重力G的示意图.(2)如图所示的茶壶在倒茶时相当于一个杠杆,现以O为支点,在A点处提壶耳向杯中倒水,请画出作用在A点的最小的动力F 及其对应的力臂l.14.如图所示,在水平位置平衡的轻质衣架,搭上一条毛巾后,要使其在此位置仍保持平衡,请在A 点画出应施加的最小力F与力臂L.15.地震抢险中一项繁重的任务是清理公路上的巨石、如图所示,抢险队员用撬棍AB伸到一块巨石的下面,然后以下端A为支点逆时针撬动、已知棍长AB=1、5m,AC=0、25m,撬棍与巨石之间相互作用力的方向与撬棍垂直、若要撬动这块巨石,在C 处至少要对巨石施加6000N的力、问:抢险队员在图中的撬棍上怎样施加力时最省力?这个最小的力是多大?16.如图所示,画出使杠杆AB在图位置静止时所用最小力F的作用点和方向17.现将一石磙推上台阶,请你在图上画出最小力的示意图.18.如图,用最小的力撬动石块,请画出这个力的示意图,并标出它的力臂l.19.羊角锤是我们生活中常用的一种工具,请你在图中画出拔钉子时在羊角锤上施加的最小力.20.(2011•天水)如图所示,硬质杠杆AOB 上挂一重物G,O为支点,请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l.21.(2009•太原)某同学在做俯卧撑运动时(如图所示),可将他视为一个杠杆,支点为O,他的重心在A点,支撑力为F,请画出重力和支撑力F的力臂.22.(2008•茂名)如图所示,均匀杆可绕O转动,在力F作用下静止在水平位置,L为F的力臂,请在图中作出杆重力G示意图和力F的方向.23.(2006•锦州)请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F224.如图所示的钢丝钳,其中A是剪钢丝处,B为手的用力点,O为转动轴(支点),右图为单侧钳柄及相连部分示意图.请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.25.如图所示,F1是作用在抽水机手柄A点处的动力,O为支点.请画出动力F1的力臂L1和抽水机手柄B点处受到的阻力力F2.26.在图中画出力F1的力臂和力臂L2对应的力F2.27.如图,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图.28.如图所示,密度均匀的直杆AB,自重为G1,AB的一部分伸出桌外当B端挂G2物体时,杆刚刚开始翘起,(O为直杆刚翘起时,杆与桌面边缘的接触点).若G2对绳子产生的拉力为动力,则请画出杆AB所受阻力F的力臂l2,及动力F1.29.如图所示为一种能夹着重物起吊的钳子的示意图,其中AOB和COD为构成钳子的两个杠杆,O为转轴,a、b为绳子,请画出吊起重物的钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂,并分别用L1和L2表示.30.在轻质圆形衣挂的A点挂了一个玩具熊,要使衣挂在图甲所示位置平衡,需要在衣挂上施加一个力,请你在图乙所示的衣挂简图中:(1)选择合适的作用点B,使施加的力F1为最小;(2)画出F1及对应的力臂L1.杠杆作图典型题精选30道参考答案与试题解析1.(2011•营口)如图,杠杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm,在杆上某处挂一物体,要使杠杆在图示位置平衡.请在图中画出最小的动力F1、动力臂L1和物体受到的重力示意图.2.(2010•河南)如图所示,在课桌的C点用最小的力把桌腿B抬离地面,在抬起时桌腿A没有滑动.请在C点画出这个力的示意图,并标出它的力臂l.3.(2010•广西)如图为某一轻质杠杆,其中O点为支点,在B点悬挂一物体,要使杠杆在图中位置处于静止(平衡)状态,在图中的A点画出所需的最小力F的示意图及其力臂.4.(2007•泰安)列车上有出售食品的手推车,如图所示.若货物均匀摆在车内,当后轮遇到障碍物A时,售货员会向上提扶把,请在图中画出此时售货员提车使用的最小力的示意图和这个力的力臂.5.(2005•十堰)如图,在杠杆AB上挂了一个重为G 的物体.为使杠杆在图中的位置静止.请在杠杆上画出最小的动力F 和它的方向.6.如图示,是一侧带有书柜(其中以放满了书)的办公桌.现在用力把办公桌一端稍抬离地面,此时可以把办公桌等效成一个杠杆.请在图中用“O”标出这个“杠杆”的支点,并画出这个最小的力F的方向和这个力的力臂L.7.如图所示,画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)8.画出图中使杠杆平衡的最小的力的示意图.9.请在图中画出用羊角锤起钉时所用的最小力F.(要求保留作图痕迹)10.画出图中杠杆在图示位置平衡时,作用在B点的最小的力的示意图.(保留作图痕迹)11.有一个均匀的圆柱形木柱,直立在水平地面上如图所示.现欲使木柱的C点稍离地面,应在哪一个点施加力,才能使施加的力最小,请在图上画出这个最小力的作用点及方向.12.做出使杠杆平衡的最小动力及其力臂.13.(1)如图所示,一把茶壶放在水平桌面上,请画出茶壶所受的重力G的示意图.(2)如图所示的茶壶在倒茶时相当于一个杠杆,现以O为支点,在A点处提壶耳向杯中倒水,请画出作用在A点的最小的动力F 及其对应的力臂l.14.如图所示,在水平位置平衡的轻质衣架,搭上一条毛巾后,要使其在此位置仍保持平衡,请在A点画出应施加的最小力F与力臂L.15.地震抢险中一项繁重的任务是清理公路上的巨石、如图所示,抢险队员用撬棍AB伸到一块巨石的下面,然后以下端A为支点逆时针撬动、已知棍长AB=1、5m,AC=0、25m,撬棍与巨石之间相互作用力的方向与撬棍垂直、若要撬动这块巨石,在C处至少要对巨石施加6000N的力、问:抢险队员在图中的撬棍上怎样施加力时最省力?这个最小的力是多大?AB垂直并向上.根据F1l1=F2l2(1分)有:F1•AB=F2•AC,即:F1×1.5m=6000N×0.25m∴F1=1000N(2分)答:抢险队员在图中的撬棍上B点施加与AB垂直的力时最省力,这个力最小为1000N16.如图所示,画出使杠杆AB在图位置静止时所用最小力F的作用点和方向17.现将一石磙推上台阶,请你在图上画出最小力的示意图.18.如图,用最小的力撬动石块,请画出这个力的示意图,并标出它的力臂l.19.羊角锤是我们生活中常用的一种工具,请你在图中画出拔钉子时在羊角锤上施加的最小力.20.(2011•天水)如图所示,硬质杠杆AOB上挂一重物G,O为支点,请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l.21.(2009•太原)某同学在做俯卧撑运动时(如图所示),可将他视为一个杠杆,支点为O,他的重心在A点,支撑力为F,请画出重力和支撑力F 的力臂.22.(2008•茂名)如图所示,均匀杆可绕O转动,在力F作用下静止在水平位置,L为F的力臂,请在图中作出杆重力G示意图和力F的方向.23.(2006•锦州)请在图中画出用瓶起子启瓶盖的动力F1的力臂L1和阻力F224.如图所示的钢丝钳,其中A是剪钢丝处,B为手的用力点,O为转动轴(支点),右图为单侧钳柄及相连部分示意图.请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.25.如图所示,F1是作用在抽水机手柄A点处的动力,O为支点.请画出动力F1的力臂L1和抽水机手柄B点处受到的阻力力F2.26.在图中画出力F1的力臂和力臂L2对应的力F2.27.如图,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图.28.如图所示,密度均匀的直杆AB,自重为G1,AB的一部分伸出桌外当B端挂G2物体时,杆刚刚开始翘起,(O为直杆刚翘起时,杆与桌面边缘的接触点).若G2对绳子产生的拉力为动力,则请画出杆AB所受阻力F的力臂l2,及动力F1.29.如图所示为一种能夹着重物起吊的钳子的示意图,其中AOB和COD为构成钳子的两个杠杆,O为转轴,a、b为绳子,请画出吊起重物的钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂,并分别用L1和L2表示.30.在轻质圆形衣挂的A点挂了一个玩具熊,要使衣挂在图甲所示位置平衡,需要在衣挂上施加一个力,请你在图乙所示的衣挂简图中:(1)选择合适的作用点B,使施加的力F1为最小;(2)画出F1及对应的力臂L1.。

杠杆画图题练习

杠杆画图题练习

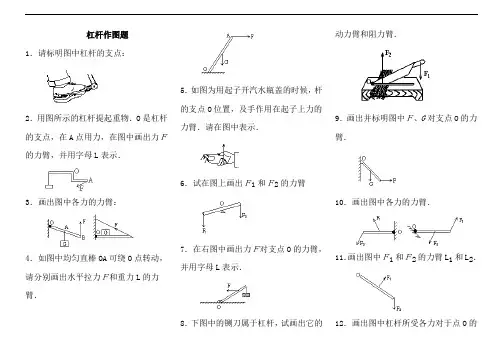

杠杆作图题1.请标明图中杠杆的支点:2.用图所示的杠杆提起重物.O是杠杆的支点,在A点用力,在图中画出力F的力臂,并用字母L表示.3.画出图中各力的力臂:4.如图中均匀直棒OA可绕O点转动,请分别画出水平拉力F和重力L的力臂.5.如图为用起子开汽水瓶盖的时候,杆的支点O位置,及手作用在起子上力的力臂.请在图中表示.6.试在图上画出F1和F2的力臂7.在右图中画出力F对支点O的力臂,并用字母L表示.8.下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂.9.画出并标明图中F、G对支点O的力臂.10.画出图中各力的力臂.11.画出图中F1和F2的力臂L1和L2.12.画出图中杠杆所受各力对于点O的力臂(不计杠杆所受的重力)13.图中杠杆所受的重力G和拉力F的力臂.14.试在图中画出汽车刹车踏板上动力F1的力臂L1和阻力F2的力臂L2.15.画出图中,加在杠杆上的动力F的力臂.16.如图所示,试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)17.图中,均匀直棒AB可绕A点转动,在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.18.画出图中力F1和F2的力臂,并用L1和L2分别标明.19.画出图中杠杆所受各力对于支点O的力臂(不计杠杆所受重力)20.在图所示的各杠杆中,O是支点,试分别画出F1,F2的力臂L1,L2.21.下列所示的杠杆中,O是支点,在图上画出F1、F2的力臂,并且用L1、L2表示它们.22.画出下列各力的力臂(如图)23.画出下列各力的力臂(如图)24.如图中的点O是杠杆的支点,画出力F1和F2的力臂,并用字母L1和L2标明.25.画出图中F1和F2的力臂.26.在图中,画出力F1和F2对杠杆支点O的力臂,并分别用字母L1和L2表示.27.如图所示,一木杆可绕固定轴O自由转动,木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对O点的力臂.28.画出图1和图2中各力的力臂.29.如图所示的杠杆,左边挂有两个各重10牛顿的相同钩码,在一个大小为30牛顿,方向竖直向下的力作用下,杠杆处于平衡状态,试在图中恰当的位置用力的图示法画出这个力.30.人的前臂是费力杠杆,当曲肘将手中重物举起时,肘关节O是支点,肌肉收缩,动力F1作用在A点上,阻力F2作用在B点上,请在图中画出各力的力臂,在你所画的图中:____表示F1的力臂,_____表示F2的力臂.31.用如图所示的杠杆提起重物,O是杠杆的支点,若在A点用力,在图中画出力F的力臂,并用字母L表示32.用道钉撬来撬铁路枕木上的道钉,O 是支点,在图中作出它的动力臂和阻力臂.33.如图所示的杠杆中,O是支点.画出力F1、F2的力臂,并用字母L1、l2表示.34.先在图中找到支点的位置,然后根据情况确定动力和阻力,再画出各力臂:35.如图所示装置中,O是支点,AO=BC=40厘米,OC=30厘米,在A端悬挂50牛顿的重物时,在B端至少应加多大的力才能使整个装置处于平衡状态.试用力的图示法在图中画出这个力.36.在做“研究杠杆平衡条件”的实验时,挂钩码前,使杠杆在水平位置平衡.实验中只有10个相同的钩码,杠杆上每格等距。

初中物理杠杆作图题练习(含答案)

初中物理杠杆作图题练习(含答案)

八年级下册物理杠杆作图题1.画出图中,加在杠杆上的动力F的力臂.请标明图中杠杆的支点:2.画出图中力F1和F2的力臂,并用G1和G2分别标明.3.画出图中各力的力臂:G4.如图中均匀直棒OA可绕O点转动,请分别画出水平拉力F和重力G的力臂.5.如图为用起子开汽水瓶盖的时候,杆的支点O位置,及手作用在起子上力的力臂.请在图中表示.6.试在图上画出F1和F2的力臂7.在右图中画出力F对支点O的力臂,并用字母G表示.O8.下图中的铡刀属于杠杆,试画出它的动力臂和阻力臂.9.画出并标明图中F、G对支点O的力臂.10.画出图中各力的力臂.11.画出图中F1和F2的力臂G1和G2.12.画出图中杠杆所受各力对于点O的力臂(不计杠杆所受的重力)13.图中杠杆所受的重力G和拉力F的力臂.14.试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F2的力臂G2.15.请标明图中杠杆的支点:16.如图所示,试画出杠杆OA所受力的力臂(OA杆的质量忽略不计)17.图中,均匀直棒AB可绕A点转动,在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态,试作出该棒所受重力的图示及重力的力臂.18.用图所示的杠杆提起重物.O是杠杆的支点,在A点用力,在图中画出力F的力臂,并用字母G表示.19.画出图中杠杆所受各力对于支点O的力臂(不计杠杆所受重力)G20.在图所示的各杠杆中,O是支点,试分别画出F1,F2的力臂G1,G2.o21.下列所示的杠杆中,O是支点,在图上画出F1、F2的力臂,并且用G1、G2表示它们.22.画出下列各力的力臂(如图)23.画出下列各力的力臂(如图)24.如图中的点O是杠杆的支点,画出力F1和F2的力臂,并用字母G1和G2标明.25.画出图中F1和F2的力臂.26.在图中,画出力F1和F2对杠杆支点O的力臂,并分别用字母G1和G2表示.27.如图所示,一木杆可绕固定轴O自由转动,木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对O点的力臂.G28.画出图1和图2中各力的力臂.图'1S229.如图所示的杠杆,左边挂有两个各重10牛顿的相同钩码,在一个大小为30牛顿,方向竖直向下的力作用下,杠杆处于平衡状态,试在图中恰当的位置用力的图示法画出这个力.30.人的前臂是费力杠杆,当曲肘将手中重物举起时,肘关节O是支点,肌肉收缩,动力F1作用在A点上,阻力F2作用在B点上,请在图中画出各力的力臂,在你所画的图中:____表示F1的力臂,_____表示F2的力臂.FdO答案1.如图所示:2.标明力臂L 1和L 2各1分,画错一个扣2分.3.4.如图5.如图所示:6.如图所示:7.8.如图所示:FiL「9.如图所示:10.11.如图所示:12.如图所示:13.如图所示:14.如图所示:15.如图所示:16.如图所示:17.如图所示:18.如图所示:19.20.21.o支点。

八年级杠杆作图训练一

八年级杠杆作图训练一

O
F2F1
O
F2
F1
F2
F1
O
F2
F1O
杠杆作图训练1
1 作出下列图中杠杆的动力臂1和阻力臂2。

2(1)如图所示,用螺丝刀撬图钉。

画出动力F1的力臂1和阻力F2的示意图。

(2)如图所示,用杠杆装置提起重物。

请画出拉力F对转轴O的力臂;并画出重物重力的示意图。

(3)如图所示,杠杆OBA处于平衡状态。

在图中分别画出F1的力臂1和F2的力臂2。

3、用道钉撬来撬铁路枕木上的道钉,O是支点,在图中作出它的动力臂和阻力臂.
4、护城河上安装的吊桥可以看成一个以B为支点的杠杆,一个人通过定滑轮将吊桥拉起,请在图中画出绳对吊桥的拉力及拉力的力臂。

5、画出图中各力的力臂:
7.画出下列杠杆的
动力臂和阻力臂
8、如图所示为钓鱼竿钓鱼时的示意图,O为支点,F1表示手对钓鱼竿的作用力,请在图中画出鱼线对钓鱼竿拉力F2的力臂L2;
9.如图所示,粗细均匀的棒一端搁在地上,另一端与支点O连接。

试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。

10、在B图中画出力F1的力臂和力臂L2对应的力F2。

11、如图是静止在水平地面上的拉杆旅行箱的示意图,O是轮子的转轴,O’是箱体的重心。

以O为支点,画出
力F的力臂和箱体所受重力的示意图。

12、某剧组为拍摄需要,设计了如图所示的装置来改变照明灯的高度.轻质杠杆ABO可绕O点转动,在图中画
出ABO所受阻力F2的示意图,并画出动力臂1和阻力臂2.
A B
O
F。
