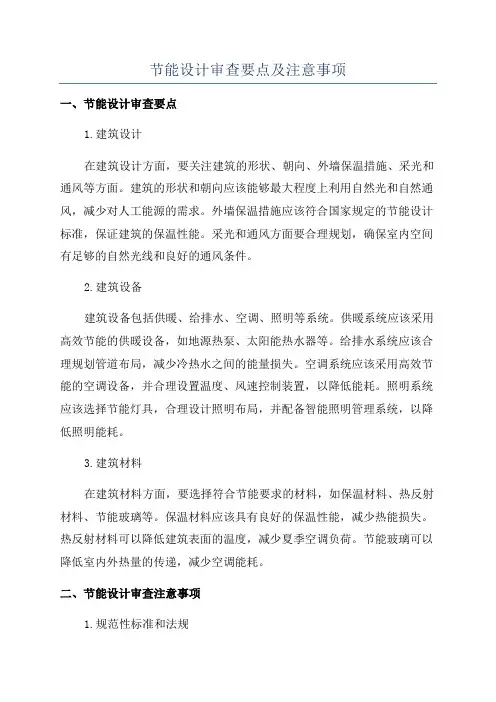

节能设计审查要点及注意事项一、节能设计审查要点1.建筑设计在建筑设计方面，要关注建筑的形状、朝向、外墙保温措施、采光和通风等方面。
建筑的形状和朝向应该能够最大程度上利用自然光和自然通风，减少对人工能源的需求。
外墙保温措施应该符合国家规定的节能设计标准，保证建筑的保温性能。
采光和通风方面要合理规划，确保室内空间有足够的自然光线和良好的通风条件。
2.建筑设备建筑设备包括供暖、给排水、空调、照明等系统。
供暖系统应该采用高效节能的供暖设备，如地源热泵、太阳能热水器等。
给排水系统应该合理规划管道布局，减少冷热水之间的能量损失。
空调系统应该采用高效节能的空调设备，并合理设置温度、风速控制装置，以降低能耗。
照明系统应该选择节能灯具，合理设计照明布局，并配备智能照明管理系统，以降低照明能耗。
3.建筑材料在建筑材料方面，要选择符合节能要求的材料，如保温材料、热反射材料、节能玻璃等。
保温材料应该具有良好的保温性能，减少热能损失。
热反射材料可以降低建筑表面的温度，减少夏季空调负荷。
节能玻璃可以降低室内外热量的传递，减少空调能耗。
二、节能设计审查注意事项1.规范性标准和法规2.综合评价3.设计可行性节能设计方案在审查过程中，还需要考虑其可行性和可操作性。
设计方案应该能够在施工和使用过程中实现，不仅要节约能源，还要确保建筑的结构安全和使用舒适。
4.技术性和经济性总结起来，节能设计审查要点包括建筑设计、建筑设备、建筑材料等方面，需要符合规范性标准和法规要求。
同时，需要综合考虑综合评价、设计可行性、技术性和经济性等因素。
只有综合考虑这些要点和注意事项，才能确保设计方案的节能效果和可行性，达到节能设计的目标。
节能设计审查要点及注意事项
节能设计审查要点及注意事项节能设计的范围深圳建设局深建规[2007]8号文件“关于印发《深圳市建筑施工图设计文件抽查办法》的通知”（2007年11月18日）1．新建、改建、扩建的民用建筑（包括居住建筑和公共建筑）居住建筑：住宅、集体宿舍、公寓、招待所、普通旅馆（分体空调）、疗养院和养老院客房、托幼建筑等；公共建筑：办公建筑、商业建筑、旅游建筑、科教建筑、文卫建筑、通信建筑、交通建筑等；2.采用集中空调的工业建筑；3.国家、广东省、深圳市的节能标准中所规定的应当进行节能设计的其它建筑。
4. 居住区大于15万平方米用地,要做气流模拟设计。
与节能有关的内容还包括预拌砂浆，太阳能热水系统，中水及雨水利用，绿色建筑，绿色再生建材节能设计常见问题及注意事项一．建模1.三维模型墙不闭合，屋顶悬在空中。
2.模型中不按实际施工图设置梁、柱、剪力墙等或梁柱尺寸过少，不合常理。
说明：内保温只适合夏热冬暖地区。
北方地区不合适。
在热桥处会结露发霉。
深圳公务署的项目要求不做外保温。
必须做时要申请。
3.简化建模在2009年建设局在深建节能[2009] 3号文件中，对简化建模作了一些规定：“允许节能模型按不利原则进行合理的简化，但简化后模型的设计建筑能耗值不应低于未作简化模型的设计建筑能耗值。
”4.分别建模当一组建筑平面布局比较分散，靠走廊连接时，虽然是一个建筑，但建模时应把它分成几个单体来考虑。
二．材料选择与取值屋面1.公安部文件：公通字[2009]46号《民用建筑外保温系统及外墙装饰防火暂行规定》，公消[2011]65号《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》2.因上述规定，屋面保温要用燃烧等级A级产品。
修正系数不要忘记。
选用时要注意。
3.找坡层计算厚度时应以最薄处计。
4.如果屋面的热惰性指标D<2.5，而K≤住宅1.0/公建0.9，也一定要通过隔热验算。
否则按轻质屋面D＜2.5，K≤0.5或K≤0.4要求计算。
建筑节能设计审查要点

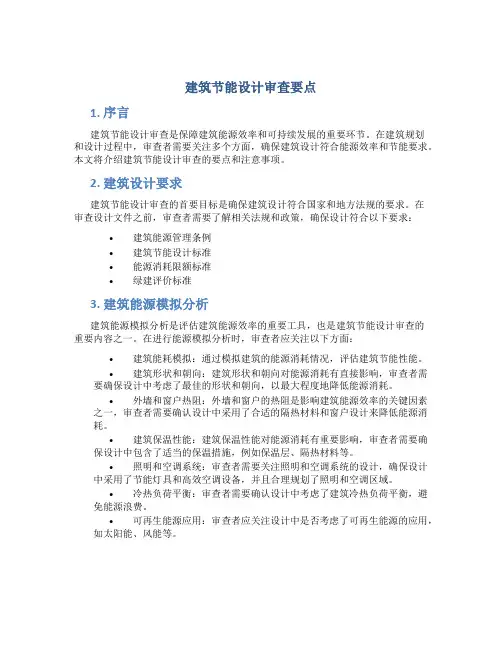

建筑节能设计审查要点1. 序言建筑节能设计审查是保障建筑能源效率和可持续发展的重要环节。
在建筑规划和设计过程中，审查者需要关注多个方面，确保建筑设计符合能源效率和节能要求。
本文将介绍建筑节能设计审查的要点和注意事项。
2. 建筑设计要求建筑节能设计审查的首要目标是确保建筑设计符合国家和地方法规的要求。
在审查设计文件之前，审查者需要了解相关法规和政策，确保设计符合以下要求：•建筑能源管理条例•建筑节能设计标准•能源消耗限额标准•绿建评价标准3. 建筑能源模拟分析建筑能源模拟分析是评估建筑能源效率的重要工具，也是建筑节能设计审查的重要内容之一。
在进行能源模拟分析时，审查者应关注以下方面：•建筑能耗模拟：通过模拟建筑的能源消耗情况，评估建筑节能性能。
•建筑形状和朝向：建筑形状和朝向对能源消耗有直接影响，审查者需要确保设计中考虑了最佳的形状和朝向，以最大程度地降低能源消耗。
•外墙和窗户热阻：外墙和窗户的热阻是影响建筑能源效率的关键因素之一，审查者需要确认设计中采用了合适的隔热材料和窗户设计来降低能源消耗。
•建筑保温性能：建筑保温性能对能源消耗有重要影响，审查者需要确保设计中包含了适当的保温措施，例如保温层、隔热材料等。
•照明和空调系统：审查者需要关注照明和空调系统的设计，确保设计中采用了节能灯具和高效空调设备，并且合理规划了照明和空调区域。
•冷热负荷平衡：审查者需要确认设计中考虑了建筑冷热负荷平衡，避免能源浪费。
•可再生能源应用：审查者应关注设计中是否考虑了可再生能源的应用，如太阳能、风能等。
4. 建筑节能设计技术除了能源模拟分析，建筑节能设计还包括一系列技术措施，旨在提高建筑能源效率。
审查者需要了解这些技术，并对设计中的措施进行评估和审核。
以下是一些常见的建筑节能设计技术：•高效隔热和保温材料的应用•双层玻璃窗户和低辐射窗户的选用•利用自然采光和自然通风减少照明和空调能耗•热回收和余热利用技术的应用•高效照明系统和控制技术的选用•太阳能和风能利用技术的应用5. 建筑节能设计审查流程建筑节能设计审查应按照一定的流程进行，以确保审查的准确性和全面性。
市建筑设计方案节能审查要点
市建筑设计方案节能审查要点
市建筑设计方案节能审查主要关注以下几个方面的要点：
1. 建筑形态和布局：审查建筑的形态和布局是否合理，是否能够最大程度地利用自然光照和自然通风，减少对人工照明和空调系统的依赖。
2. 建筑绝热和隔热性能：审查建筑的绝热和隔热性能是否达到相关标准要求，包括外墙、屋面、窗户等部位的绝热和隔热材料的选择和施工质量。
3. 供暖与制冷系统：审查建筑的供暖与制冷系统是否采用高效节能设备，是否能够合理控制室内温度，减少能源消耗。
4. 照明系统：审查建筑的照明系统是否采用高效节能灯具和控制装置，是否能够灵活调节照明亮度，节约能源。
5. 智能建筑技术应用：审查建筑是否应用了智能建筑技术，如智能照明、智能空调、智能窗户等，以提高能源利用效率。
6. 冷热源系统：审查建筑的冷热源系统是否采用节能的供热、供冷设备，是否能够合理利用可再生能源，减少对化石能源的依赖。
7. 太阳能利用：审查建筑是否安装太阳能光伏系统或太阳能热水系统，以利用太阳能发电或供热，减少对传统能源的消耗。
8. 水资源利用：审查建筑的水资源利用情况，包括是否采用节水设备，是否设置雨水收集系统等，以减少对水资源的浪费。
9. 建筑材料选择：审查建筑所使用的材料是否符合节能环保的要求，如是否采用可再生材料、是否采用绿色建材等。
10. 建筑能耗监测与管理：审查建筑是否安装能耗监测设备，并建立完善的能耗管理制度，以实时监测和管理建筑的能耗情况。
以上是市建筑设计方案节能审查的主要要点，设计方案需在这些方面符合相关标准和规范，以提高建筑的节能性能。
节能设计和施工图审查要点及注意事项
USD屋面（XPS）
BUR 膨胀珍珠岩 0.16
保温隔热性 极佳并长久保持 0.028
需高厚度方能达到XPS 标准，且保温隔热性能 随时间不断降低
屋顶结构负 自重40kg/m³ 荷
自重大（400kg/m3以上） 对大跨度建筑将增加结
构造价
施工方便性 施工简单、进度快、 施工复杂、进度慢、质
质量容易保证
六、要从小区不同类型的建筑中，按朝 向、体型、窗墙面积比、平面布置 和楼层高度归并选取节能最不利的 几栋典型建筑进行节能计算；同一 栋建筑既有公建又有居建部分，应 分别进行节能设计；
某工程节能计算书中归并计算栋数的分析
典型建筑筛选 归并原则：同建筑类型取朝
向最不利者； 类型近似，取朝 向、窗墙比最不 利者； 朝向相同、建筑 结构基本相同， 取窗墙比最不利 者； 选取高、中、低层数建筑各 至少一栋。
2、施工完成后，应进行粘结强度现场拉拔试验（满足《建 筑
例
XXXX项目节能外墙保温设计施工 补充规定（仅供参考）
XXXX项目节能外墙保温采用“EPS 薄抹灰系统”，由于饰面层粘贴面砖超 出现行设计标准和产品行业标准，则采 取以下措施：
▪ 一、EPS保温板，除达到产品行业标准外，
其表观密度应大于等于20kg/m³；厚度满足 节能计算要求并不低于30mm；
建筑物体型系数（S） 与室外空气直接接触的外表面积（包括下表面直接接触室外空气的楼板面
积）与建筑物体积之比值：S=F0/V0 建筑物体形系数（S）≤0.35（条状）或≤0.40（点状）
注：1。楼梯间：开敞式（无外墙）不计体积；外墙面积按楼梯间与房间隔墙计 算。 有外 墙、窗但不采暖、空调封闭式楼梯间，计算其体积
三、《节能设计计算书》中设定的 墙体保温系统、窗型和屋顶、楼板 等保温作法要与施工图上标注内容 相一致，否则要按施工图作法重新 进行计算；
节能设计审查要点及注意事项

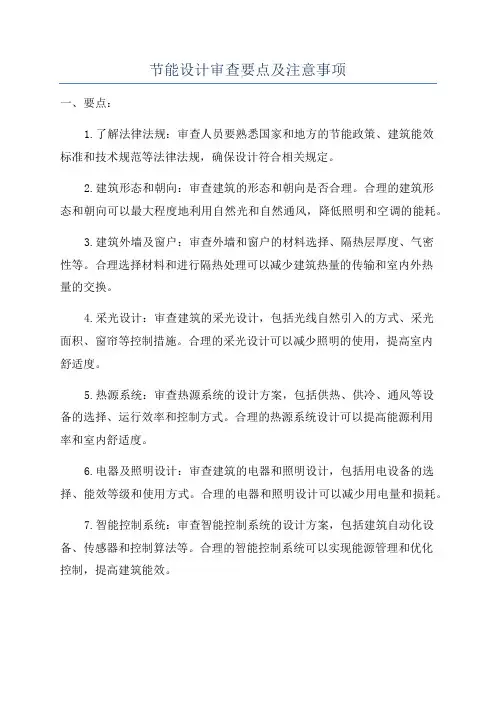

节能设计审查要点及注意事项一、要点：1.了解法律法规：审查人员要熟悉国家和地方的节能政策、建筑能效标准和技术规范等法律法规，确保设计符合相关规定。
2.建筑形态和朝向：审查建筑的形态和朝向是否合理。
合理的建筑形态和朝向可以最大程度地利用自然光和自然通风，降低照明和空调的能耗。
3.建筑外墙及窗户：审查外墙和窗户的材料选择、隔热层厚度、气密性等。
合理选择材料和进行隔热处理可以减少建筑热量的传输和室内外热量的交换。
4.采光设计：审查建筑的采光设计，包括光线自然引入的方式、采光面积、窗帘等控制措施。
合理的采光设计可以减少照明的使用，提高室内舒适度。
5.热源系统：审查热源系统的设计方案，包括供热、供冷、通风等设备的选择、运行效率和控制方式。
合理的热源系统设计可以提高能源利用率和室内舒适度。
6.电器及照明设计：审查建筑的电器和照明设计，包括用电设备的选择、能效等级和使用方式。
合理的电器和照明设计可以减少用电量和损耗。
7.智能控制系统：审查智能控制系统的设计方案，包括建筑自动化设备、传感器和控制算法等。
合理的智能控制系统可以实现能源管理和优化控制，提高建筑能效。
8.能源测量与监测：审查能源测量与监测方案，包括建筑能耗数据的采集、分析和报告。
完善的能源测量与监测系统可以及时发现问题并采取措施。
二、注意事项：1.综合考虑：审查过程中要注意综合考虑各个方面的节能措施，避免单一措施的依赖。
2.技术可行性与经济性：审查时要评估节能措施的技术可行性和经济性。
有些措施在技术上可行，但经济上不切实际，需进行权衡和取舍。
3.需求与供给：审查过程中要注意建筑对能源的需求和能源供给的匹配。
应确保能源供给满足建筑的实际需求，避免过量供应或供应不足。
4.人性化和舒适度：审查时要充分考虑建筑内部的人性化和舒适度。
节能措施不应降低用户的舒适度和使用体验。
5.设计与施工并重：审查时要注意设计与施工的一致性。
设计方案应符合施工规范和可操作性，确保施工过程中能够按照设计要求进行。
节能设计审查要点及注意事项
节能设计审查要点及注意事项节能设计审查是指对建筑、设备、材料等方面的设计方案进行全面审查，以确保其在能源利用效率和环境保护方面的符合国家标准和要求。
通过科学合理的设计，可以最大程度地减少能源消耗和环境污染，提高建筑的能源利用效率，降低运行成本。
以下是节能设计审查的要点和注意事项。
3.建筑保温隔热设计：关注墙体、屋面、地板等部位的保温隔热设计，以减少能量传递和热损失。
审查要点包括保温材料的选择、保温层的厚度、墙体的气密性和隔热层的防潮性能。
4.采暖与制冷系统设计：审查供暖系统的热源配置、供热管网布局、供暖片管尺寸和散热面积等，确保其在供热效率和运行控制方面符合要求。
审查制冷系统的设计方案，包括冷水机组、冷却塔、水泵和冷却水管道等，以实现节能和避免冷凝水的堆积。
5.照明系统设计：审查照明系统的设计方案，包括照明灯具的选择、光源的亮度和色温调节、照明控制系统的设置等，以提高照明效果和降低能源消耗。
6.给排水系统设计：审查给排水系统的设计方案，包括水源、供水管道、排水管道和污水处理设施等，以防止泄漏和浪费，并合理利用雨水资源。
7.室内环境设计：关注室内温湿度、空气质量和噪音控制等方面的设计。
审查要点包括通风系统的设置、室内空气净化设备的配置、建筑材料的选择和室内布局的合理性等。
8.设备能效设计：对建筑设备的能效设计方案进行审查，包括采暖设备、制冷设备、照明设备和水泵设备等，以确保其在节能和环保方面达到要求。
在进行节能设计审查时1.了解和熟悉相关的国家标准和法规，包括《建筑节能设计标准》、《建筑节能设计规范》等。
审查过程中需参照相关标准进行评估和判断。
2.参与审查的人员要具备专业知识和经验，了解建筑、设备和材料方面的原理和技术要求，并能提出合理的修改和优化意见。
3.审查要充分考虑建筑的实际使用情况和环境条件，以确保设计方案的可行性和实用性。
4.各个设计方案之间的相互关联性也需要审查，以确保整体的节能效果和运行效率。
建筑节能设计常见问题处理及审查要点-精
4、建筑物的体形宜简洁，不宜设计过多的凹凸与 错落，避免体形系数过大，造成节能计算困难。
(公建DBJ43/003-2010第3.1.4条,居建 JGJ134-2010第4.0.3条)
5、建筑总平面布置和单体建筑的平、剖面设计， 应相对集中布置采暖、空调房间，合理确定冷 热源和风机机房的位置，尽可能缩短冷、热水
各地公安机关消防机构要严格执行国务院文件和公 安部规章要求。直辖市、省会市、副省级市和其他大城 市要对建设工程防火设计制定并执行更加严格的消防安 全标准，确保建筑工程消防安全。
公安部消防局
2012年12月3日
2、建筑节能设计计算宜采取多种节能方案(材料) 进行比较，以降低成本，方便施工。避免采用 过厚保温层和罕见的保温材料等盲目设计。
表 E.0.1-6)。
c.岩棉、玻璃棉板外墙外保温， (公建节能
标准表 E.0.1-1)。
d.加气砼砌块外墙自保温， (公建节能标准
表 E.0.1-4)。
2、屋面保温材料有：岩棉板、玻璃棉板、 屋面复合防水保温装饰板等。(公建节能
标准表 E.0.1-8)。
3、节能设计的保温材料应符合相应标准并 在当地建设主管部门备案。
4、节能计算输入材料的计算参数应与相应 标准相符 (如导热系数、修正系数等、传 热系数、遮阳系数等)。各保温材料在不 同的部位的修正系数输入应正确并与相 应标准符合；例如膨胀玻化微珠保温砂 浆在外墙保温时的修正系数是1.2，而在 屋面保温时修正系数应为1.6。
▪ 《建筑外窗气密性、水密、抗风压性能分 级及检测方法》GB/T7016、
▪ 《无机轻集料砂浆保温系统技术规程》 JGJ253-2011、
关于节能审查的七个重点和注意事项
关于节能审查的七个重点和注意事项一、节能审查是指根据节能法律法规、政策标准等，对项目节能情况进行审查并形成审查意见的行为。
二、节能审查重点及注意事项（一）形式符合性1、项目摘要表数据是否完整、准确，与节能报告内容是否一致。
2、分析评价范围是否合理准确，内容、深度是否符合《固定资产投资项目节能审查办法》有关要求，需要修改或补充何内容等。
3、必要的支撑性材料是否齐全、准确，有无问题。
4、是否存在前后不一致的内容、数据等。
（二）分析评价依据分析评价依据是否准确、适用、齐全。
需要补充完善哪些法律、法规、政策、标准和技术规范等。
（三）建设方案、节能措施1、项目是否从节能角度对建设方案进行了分析比选，对总平面布置、生产工艺、用能工艺、能源计量器具等的介绍和分析是否全面、专业，是否提出了合理的意见和建议等。
2、核实项目是否属《产业结构调整指导目录》限制类或淘汰类项目，是否符合产业政策、规划等的相关规定。
3、节能措施是否全面、合理、效果好且技术经济可行。
节能技术措施是否科学、有针对性，符合实操性原则。
节能管理机制是否健全。
节能效果的测算是否合理。
4、对建设方案、节能措施等是否有补充意见和建议。
节能报告、节能报告评估、节能报告评估报告需求可进入：（四）用能设备1、主要用能设备的选型是否合理，能效指标是否达到先进水平，是否符合有关政策要求。
2、通用设备的能效要求是否达到先进水平，是否符合有关政策要求。
3、项目有无采用国家明令禁止和淘汰的落后设备。
（五）数据计算1、基础数据是否有详细的基本参数支撑，基础数据、基本参数的选择是否真实、合理，是否附有明确的计算过程。
2、主要能效指标、工序能耗指标等的计算过程是否清晰，计算结果是否准确。
3、主要耗能设备、通用设备的参数确定是否科学、合理，能效要求(水平)计算过程是否清晰。
4、年综合能源消费量、年能源消费增量的计算过程和结果是否正确，对所在地影响的评价是否合理。
（六）能效水平1、能效水平对标分析是否客观，对比数据是否真实、合理、可靠。
建筑节能设计施工图审查要点说课讲解
X．暖通专业施工图（公共）建筑节能设计审查要点：X．暖通专业施工图（居住）建筑节能设计审查要点：X．电气专业施工图节能设计审查要点：X．给排水专业施工图节能设计审查要点：民用建筑节能设计基本明确的几个问题（建筑专业）1、民用建筑的分类：①按GB50352-2005 3.1.1 民用建筑按其使用功能可分为居住建筑和公共建筑两大类。
居住建筑——供人们居住使用的建筑。
公共建筑——供人们进行各种公共活动的建筑。
②根据上述定义，从建筑节能设计的角度可细化为：居住建筑：住宅（含公寓式住宅）、宿舍、附设在住宅内的幼托、老年公寓。
公共建筑：办公、科研、商业服务、文化、纪念、观演、体育、交通、医疗、学校（除宿舍外）、园林、独立建造的幼托建筑等。
③地下建筑根据使用功能可分别考虑：a．作为地下商场及娱乐场所，有采暖空调功能的按公共建筑计。
主要应考虑地下室侧墙和地面的热阻及顶板（注意防潮、换气）。
b．作为车库、设备用房、库房的，因其使用条件和建筑标准与一般民用建筑有较大差别，不考虑建筑节能设计。
2．工业建筑中涉及到的车间端头的生活间、办公楼、综合楼等分别按下列情况考虑建筑节能设计。
①由于车间的生活间，多数底层是为车间服务的工具间、设备间及出口等，上部为车间管理和技术服务用房，所占面积体积比例较小，可以暂不考虑建筑节能设计。
②独立的办公楼、综合楼、宿舍等，应分别按公共建筑、居住建筑进行建筑节能设计。
3．吊层由于重庆的地形特点，在建筑设计中，吊层情况时有出现。
①吊层中有部分外墙紧贴挡土墙，计算体形系数时，此部分外墙不必计入外墙面积，但要核算侧壁热阻。
②若不紧贴，留有空间，应计算外墙表面积。
4．底部楼板的界定①首层架空（无外围护结构）的二层楼板，有地下室且地下室为自然通风、排烟的车库，设备用房的首层楼板，应按底部自然通风的架空楼板考虑。
②有地下汽车库，但车库为机械排烟和通风的，居住建筑可按楼板考虑；公共建筑由于无楼板性能要求，但有地面热阻要求，应按地面考虑。
建筑节能设计和施工图审查的有关问题PPT学习教案
其检验方法》GB/T 8485-2008； 6）采光性能：《建筑外窗采光性能分级检验方法》GB/T
11976-2002；
第28页/共105页
29
■节能设计和施工图审查的有关问题
3、计算书不完整，指标不全或超限值 3.4 建筑外门窗的物理性能指标：
老标准《建筑外窗气密性能分级及检测方法》GB/T 7107-2002
问题：推拉窗气密性是达不到6级的。 2）楼梯间隔墙保温做法同外墙；等
第30页/共105页
31
■节能设计和施工图审查的有关问题
3、计算书不完整，指标不全或超限值 外窗气密性能（02标准）
分级
2
3
4
5
单位缝长指标值 4.0≥q1＞2.5 2.5≥q1＞1.5 1.5≥q1＞0.5 q1≤0.5 q1[m3/（m·h）]
这一第点11页，/共105在页 2012版标准 第4.2.7条已经规定的很清楚。
12
■节能设计和施工图审查的有关问题
2、对规范的理解不当 2.3 指标错误：
1）寒冷地区：qH（建筑物耗热量指标）： W/m2 2）夏热冬冷地区：采暖耗电量和空调耗电量 之和，Eh+Ec（kW·h/m2）；（我省平顶山、 南阳、驻马店、信阳属于夏热冬冷地区）
单位面积指标值 12≥q2＞7.5 7.5≥q2＞4.5 4.5≥q2＞1.5 q2≤1.0 q2[m3/m2·h）]
第31页/共105页
32
■节能设计和施工图审查的有关问题
3、计算书不完整，指标不全或超限值 外窗气密性能（08标准）
分级
3
4
5
6
