阳极氧化表面预处理
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠40-608-1225-30 60-70 3-5 水清洗NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸50-300 60-80 1-3 水清洗硝酸162-354 常温3-5 水清洗松化处理磷酸硫酸表面活性剂3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水100%40%30%20% 常温5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
表面硬质阳极氧化处理
表面硬质阳极氧化处理表面硬质阳极氧化处理是一种常见的表面处理技术，主要应用于金属材料的表面改性。
它通过在金属表面形成一层致密、均匀、具有较高硬度的氧化膜，从而增强金属材料的耐腐蚀性、耐磨性和耐热性能，延长其使用寿命。
本文将从工艺原理、工艺流程和应用领域三个方面介绍表面硬质阳极氧化处理。
一、工艺原理表面硬质阳极氧化处理是利用金属材料在电解液中进行阳极氧化反应，从而在表面形成氧化膜的工艺。
在该工艺中，金属材料作为阳极，通电后与电解液中的氧气发生氧化反应，生成氧化物。
这些氧化物在金属表面逐渐形成一层致密、均匀的氧化膜，其主要成分为氧化铝。
二、工艺流程表面硬质阳极氧化处理的工艺流程一般包括预处理、电解液配置、阳极氧化、封孔和后处理等步骤。
1. 预处理：首先需要对金属材料进行预处理，包括去油污、除氧化皮、除尘等工序，以保证金属表面的洁净度。
2. 电解液配置：根据具体要求，选择适当的电解液。
常用的电解液有硫酸、硫酸铝等。
电解液的成分和浓度会直接影响到氧化膜的性能。
3. 阳极氧化：将金属材料作为阳极，放置在电解槽中，通电后开始进行阳极氧化反应。
通过控制电流密度、温度和电解时间等参数，可以控制氧化膜的厚度和硬度。
4. 封孔：氧化膜形成后，一般会进行封孔处理，以提高氧化膜的耐腐蚀性能。
封孔一般是在热水中进行，通过渗透热水，使氧化膜内部的孔隙充满水分，从而形成稳定的氧化膜。
5. 后处理：完成封孔后，需要对金属材料进行清洗和干燥等后处理工序，以去除残留的电解液和杂质，使得表面更加光滑、均匀。
三、应用领域表面硬质阳极氧化处理广泛应用于各个领域的金属材料表面改性。
以下是一些常见的应用领域：1. 汽车领域：汽车发动机零部件、底盘组件等金属材料经过表面硬质阳极氧化处理后，可以提高其耐磨性和耐腐蚀性，延长使用寿命。
2. 电子领域：电子产品中的金属外壳、散热器等部件经过表面硬质阳极氧化处理后，不仅具有良好的外观效果，还可以提高其导热性能和耐腐蚀性能。
铝表面阳极氧化处理方法

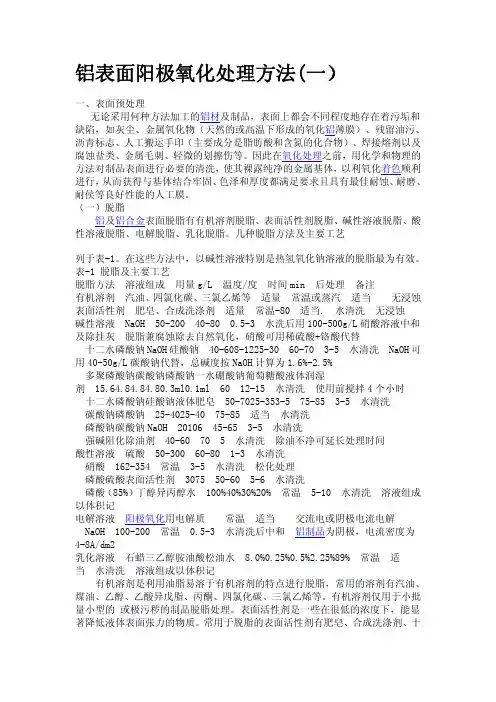

铝表面阳极氧化处理方法(一）一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液 NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH可用40-50g/L碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠 25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂 40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸 50-300 60-80 1-3 水清洗硝酸 162-354 常温 3-5 水清洗松化处理磷酸硫酸表面活性剂 3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水 100%40%30%20% 常温 5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温 0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水 8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法(一)一、表面预处理无论采用何种方法加工得铝材及制品,表面上都会不同程度地存在着污垢与缺陷,如灰尘、金属氧化物(天然得或高温下形成得氧化铝薄膜)、残留油污、沥青标志、人工搬运手印(主要成分就是脂肪酸与含氮得化合物)、焊接熔剂以及腐蚀盐类、金属毛刺、轻微得划擦伤等。
因此在氧化处理之前,用化学与物理得方法对制品表面进行必要得清洗,使其裸露纯净得金属基体,以利氧化着色顺利进行,从而获得与基体结合牢固、色泽与厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能得人工膜、(一)脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表—１。
在这些方法中,以碱性溶液特别就是热氢氧化钠溶液得脱脂最为有效。
表—1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-８０适当。
水清洗无浸蚀碱性溶液 NaOＨ 50-200 40—80 0。
5—３水洗后用100—５０0ｇ／L硝酸溶液中与及除挂灰脱脂兼腐蚀除去自然氧化,硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaＯH硅酸钠４0—６08-1225—３0 60—7０ 3—５水清洗 NaOH可用4０—5０g/L碳酸钠代替,总碱度按NaOH计算为1.6%—2。
５％多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂１5、64。
84、８4、80.3ml0。
1ml ６0 12－１5 水清洗使用前搅拌４个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-３53—５ 75—85 3-5 水清洗碳酸钠磷酸钠 25－４０2５－４0 75—85 适当水清洗磷酸钠碳酸钠ＮａOH 20106 ４5－65 ３—5 水清洗强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸 50—3０0 60－8０ 1-3 水清洗硝酸 1６2-3５4 常温 3—5 水清洗松化处理磷酸硫酸表面活性剂30７５50－6０５-６水清洗磷酸(85％)丁醇异丙醇水 1０0%４0％3０％20% 常温5－10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH １０0-20０常温0、5-3 水清洗后中与铝制品为阴极,电流密度为4—８A/ｄｍ2乳化溶液石蜡三乙醇胺油酸松油水 8、０%0.25％0、5%2.25%89％常温适当水清洗溶液组成以体积记有机溶剂就是利用油脂易溶于有机溶剂得特点进行脱脂,常用得溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝表面阳极氧化处理方法

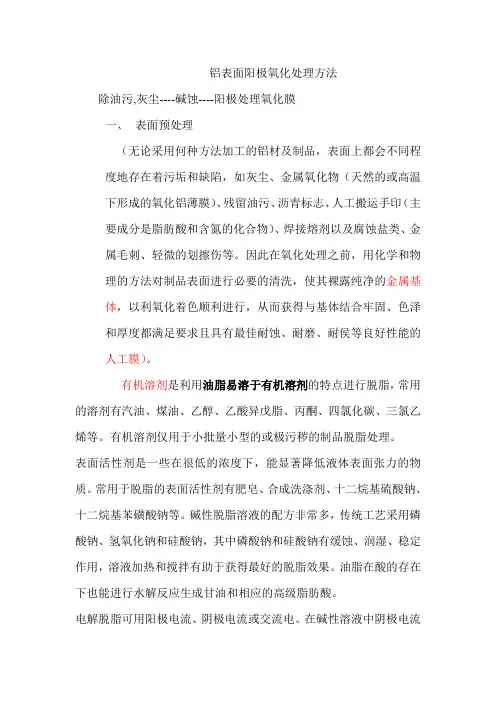

铝表面阳极氧化处理方法除油污,灰尘----碱蚀----阳极处理氧化膜一、表面预处理（无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜）。
有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。
表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。
常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。
碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。
油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。
电解脱脂可用阳极电流、阴极电流或交流电。
在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。
其在铝及铝合金表面处理中不常用。
乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。
（二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法(一）一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法 溶液组成 用量g/L 温度/度 时间min 后处理 备注有机溶剂 汽油、四氯化碳、三氯乙烯等 适量 常温或蒸汽 适当 无浸蚀 表面活性剂 肥皂、合成洗涤剂 适量 常温-80 适当. 水清洗 无浸蚀碱性溶液 NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰 脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH可用40-50g/L碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15.64.84.84.80.3ml0.1ml 60 12-15 水清洗 使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠 25-4025-40 75-85 适当 水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂 40-60 70 5 水清洗 除油不净可延长处理时间酸性溶液 硫酸 50-300 60-80 1-3 水清洗硝酸 162-354 常温 3-5 水清洗 松化处理磷酸硫酸表面活性剂 3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水 100%40%30%20% 常温 5-10 水清洗 溶液组成以体积记电解溶液 阳极氧化用电解质 常温 适当 交流电或阴极电流电解NaOH 100-200 常温 0.5-3 水清洗后中和 铝制品为阴极，电流密度为4-8A/dm2乳化溶液 石蜡三乙醇胺油酸松油水 8.0%0.25%0.5%2.25%89% 常温 适当 水清洗 溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠40-608-1225-30 60-70 3-5 水清洗NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸50-300 60-80 1-3 水清洗硝酸162-354 常温3-5 水清洗松化处理磷酸硫酸表面活性剂3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水100%40%30%20% 常温5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠40-608-1225-30 60-70 3-5 水清洗NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸50-300 60-80 1-3 水清洗硝酸162-354 常温3-5 水清洗松化处理磷酸硫酸表面活性剂3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水100%40%30%20% 常温5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
阳极氧化防护措施
阳极氧化防护措施概述阳极氧化防护是一种常见的金属表面处理技术，用于提高金属材料的耐腐蚀性和耐磨性。
它通过在金属表面形成一层氧化膜来实现防护的效果。
本文将详细介绍阳极氧化防护的原理、方法和应用领域，并探讨一些常见的防护措施。
原理阳极氧化是利用金属材料在电解液中形成氧化膜的过程。
在电解液中，金属材料作为阳极，通过外加电流，在阳极表面形成氧化膜。
氧化膜具有良好的耐腐蚀性和耐磨性，能够有效地保护金属材料不受外界环境的侵蚀。
方法阳极氧化防护主要包括以下几个步骤：1. 清洗：将金属材料表面的污垢、油脂等杂质清除干净，以保证防护膜的质量。
2. 预处理：将金属材料浸泡在适当的电解液中，进行预处理。
预处理的目的是去除金属表面的氧化层，以便形成均匀的氧化膜。
3. 阳极氧化：将金属材料作为阳极，通过外加电流，在电解液中进行阳极氧化处理。
处理过程中，阳极表面逐渐形成氧化膜。
4. 封孔：在氧化膜形成后，进行封孔处理。
封孔处理可以填充氧化膜中的微孔，提高氧化膜的密封性和耐蚀性。
5. 后处理：对氧化膜进行后处理，如染色、着色等，以改变氧化膜的颜色和外观。
应用领域阳极氧化防护广泛应用于各个行业和领域。
以下是一些常见的应用领域：1. 建筑业：阳极氧化可以改善铝材的耐候性和耐腐蚀性，常用于建筑物外墙、窗框、门窗等部位的防护处理。
2. 汽车工业：阳极氧化可以提高汽车零部件的耐磨性和耐腐蚀性，常用于发动机零部件、车身部件等的防护处理。
3. 电子工业：阳极氧化可以改善金属材料的导电性和耐蚀性，常用于电子器件、散热器等的防护处理。
4. 航空航天工业：阳极氧化可以提高航空航天器材料的耐高温性和耐腐蚀性，常用于飞机零部件、卫星器件等的防护处理。
防护措施阳极氧化防护的效果受到多种因素的影响，为了提高防护效果，可以采取以下措施：1. 选择合适的电解液：不同的金属材料需要选择适合的电解液进行处理，以获得最佳的防护效果。
2. 控制处理参数：包括电流密度、处理时间、温度等参数，对于不同的金属材料和要求，需要进行合理的控制，以保证防护膜的质量。
阳极氧化处理
阳极氧化处理一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物(天然的或高温下形成的氧化铝薄膜)、残留油污、沥青标志、人工搬运手印(主要成分是脂肪酸和含氮的化合物)、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
二、阳极化处理铝制品表面的自然氧化铝既软又薄，耐蚀性差，不能成为有效防护层更不适合着色。
人工制氧化膜主要是应用化学氧化和阳极氧化。
化学氧化就是铝制品在弱碱性或弱酸性溶液中，部分基体金属发生反应，使其表面的自然氧化膜增厚或产生其他一些钝化膜的处理过程，常用的化学氧化膜有铬酸膜和磷酸膜，它们既薄吸附性又好，可进行着色和封孔处理，表-3介绍了铝制品化学氧化工艺。
化学氧化膜与阳极氧化膜相比，膜薄得多，抗蚀性和硬度比较低，而且不易着色，着色后的耐光性差，所以金属铝着色与配色仅介绍阳极化处理。
三、其他阳极氧化 1、草酸阳极氧化对硫酸阳极氧化影响的大部分因素也适用于草酸阳极氧化，草酸———————————————————————————————————————————————阳极氧化可采用直流电、交流电或者交直流电迭加。
用交流电氧化比直流电在相同条件下获得膜层软、弹性较小;用直流电氧化易出现孔蚀，采用交流电氧化则可防止，随着交流成分的增加，膜的抗蚀性提高，但颜色加深，着色性比硫酸膜差。
电解液中游离草酸浓度为3%-10%，一般为3%-5%，在氧化过程中每A?h约消耗0.13-0.14g，同时每A?h有0.08-0.09g的铝溶于电解液生成草酸铝，需要消耗5倍于铝量的草酸。
溶液中的铝离子浓度控制在20g/L以下，当含30g/L铝时，溶液则失效。
草酸电解液对氯化物十分敏感，阳极氧化纯铝或铝合金时，氯化物的含量分别不应超过0.04-0.02g/L，溶液最好用纯水配制。
阳极氧化处理
阳极氧化处理（Anodizing）1. 简介阳极氧化处理（Anodizing）是一种常用的表面处理方法，通过在金属表面形成一层氧化膜来增加其耐蚀性、耐磨性和装饰性。
它被广泛应用于航空航天、汽车、电子等领域。
该文档将介绍阳极氧化处理的原理、工艺流程和应用领域，并提供一些常见问题的解答。
2. 原理阳极氧化处理是通过在金属导体表面进行氧化反应形成氧化膜，这一反应是在电解液中进行的。
典型的电解液包括硫酸、硫酸铬、硫酸铝等。
在处理过程中，金属导体作为阳极，电解液中的阴离子会在阳极上发生氧化反应，同时放出电子。
这些电子经过外部电路，回到电源的负极。
氧化反应的产物是一层致密的氧化膜，它与金属基体牢固结合。
氧化膜的厚度可以通过控制电流密度、电解液的成分、温度等参数来调整。
较厚的氧化膜通常具有较好的耐腐蚀性和装饰性。
3. 工艺流程阳极氧化处理的工艺流程通常包括以下几个步骤：3.1 清洗在进行阳极氧化处理之前，需要对待处理的金属表面进行彻底的清洗。
清洗的目的是去除表面的油脂、灰尘和其他杂质，以确保氧化膜的质量。
常用的清洗方法包括化学清洗、机械清洗和超声波清洗等。
选择合适的清洗方法取决于金属的类型和表面状态。
3.2 预处理在清洗之后，对金属表面进行预处理是非常重要的。
预处理可以去除表面的氧化物和粗糙度，增加表面活性，有利于氧化膜的形成。
预处理的方法包括酸洗、钝化、抛光等。
具体的方法选择取决于金属的种类和要求。
3.3 阳极氧化在清洗和预处理之后，金属件被放置在电解槽中作为阳极。
电解液中的金属离子通过氧化反应在阳极上沉积生成氧化膜。
阳极氧化的参数包括电流密度、电解液的成分和温度等。
通过调整这些参数，可以控制氧化膜的颜色、厚度和质量。
3.4 封孔在经过阳极氧化处理后，氧化膜表面会形成许多孔洞。
为了封闭这些孔洞，通常需要进行一个封孔处理。
封孔处理的方法有热封孔和化学封孔两种。
热封孔是通过加热金属件来提高氧化膜表面的密封性。
化学封孔通过在氧化膜表面形成一层密封剂来达到封孔的目的。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
二）碱蚀剂碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（葡萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。
（三）中和和水清洗铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。
其工艺过程是制品在300-400g/L 硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5分钟。
含硅或锰的铝合金制品上的挂灰，可用硝酸和氢氟酸体积比为3:1的混合液，于室温下处理5-15秒。
钛合金表面处理工艺阳极氧化 - 透视钛合金：阳极氧化的表面处理工艺
钛合金表面处理工艺阳极氧化 - 透视钛合金：阳极氧化的表面处理工艺透视钛合金：阳极氧化的表面处理工艺1. 引言在现代工业中，表面处理工艺的应用越来越重要。
特别是对于钛合金这类轻质、高强度且耐腐蚀的材料来说，表面处理的选择直接影响着其在各个领域的应用。
本文将深入探讨钛合金表面处理工艺之一的阳极氧化，从其基本原理、工艺步骤、改善性能以及应用前景等多个方面进行评估和讨论。
2. 阳极氧化的基本原理阳极氧化是一种利用阳极上生成的氧离子与阳极金属反应形成氧化膜的表面处理工艺。
具体来说，在钛合金表面氧化过程中，阳极氧化液中的直流电源将钛合金作为正极而接通，而阴极连接到导电液中的另一位置。
在电流的作用下，阳极金属上氧化反应的发生形成了一层致密、均匀的氧化膜。
3. 工艺步骤钛合金的阳极氧化工艺通常包括以下几个步骤：3.1 表面预处理在进行阳极氧化之前，钛合金表面必须进行一系列的预处理步骤。
首先是去除表面的油脂和杂质，常用的方法包括碱洗和超声清洗。
接下来，通过酸洗处理可以去除氧化层以及提高钛合金的表面粗糙度。
3.2 阳极氧化处理在预处理过后，将钛合金作为阳极浸入到特定的阳极氧化液中。
阳极氧化液中会添加一些氧化剂，如硫酸、磷酸等，以促使氧化反应的发生。
通过控制电压、电流密度、温度和处理时间等参数，可以得到不同厚度和颜色的氧化膜。
3.3 封闭处理在完成阳极氧化后，为了进一步提高氧化膜的耐蚀性和机械性能，常常需要进行封闭处理。
这一步骤通过将阳极氧化后的钛合金置于热水或蒸汽中进行，可以使氧化膜中的孔隙饱和，并形成致密的封闭层。
4. 改善性能和应用前景阳极氧化处理对于钛合金的性能改善具有显著的效果。
阳极氧化后的钛合金表面形成了均匀、致密的氧化膜，这一膜层具有良好的耐蚀性和耐磨性，从而有效地保护了钛合金基体。
阳极氧化不仅可以调节氧化膜的厚度，还可以通过添加不同的物质来形成具有特定颜色的表面，从而满足不同应用的需求。
5. 观点和理解作为一种表面处理工艺，阳极氧化在钛合金领域的应用越来越受到关注。
铝表面阳极氧化处理方法
铝表面阳极氧化处理方法一、表面预处理无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
几种脱脂方法及主要工艺列于表-1。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
表-1 脱脂及主要工艺脱脂方法溶液组成用量g/L 温度/度时间min 后处理备注有机溶剂汽油、四氯化碳、三氯乙烯等适量常温或蒸汽适当无浸蚀表面活性剂肥皂、合成洗涤剂适量常温-80 适当. 水清洗无浸蚀碱性溶液 NaOH 50-200 40-80 0.5-3 水洗后用100-500g/L硝酸溶液中和及除挂灰脱脂兼腐蚀除去自然氧化，硝酸可用稀硫酸+铬酸代替十二水磷酸钠NaOH硅酸钠 40-608-1225-30 60-70 3-5 水清洗 NaOH可用40-50g/L 碳酸钠代替，总碱度按NaOH计算为1.6%-2.5%多聚磷酸钠碳酸钠磷酸钠一水硼酸钠葡萄糖酸液体润湿剂 15.64.84.84.80.3ml0.1ml 60 12-15 水清洗使用前搅拌4个小时十二水磷酸钠硅酸钠液体肥皂 50-7025-353-5 75-85 3-5 水清洗碳酸钠磷酸钠 25-4025-40 75-85 适当水清洗磷酸钠碳酸钠NaOH 20106 45-65 3-5 水清洗强碱阻化除油剂 40-60 70 5 水清洗除油不净可延长处理时间酸性溶液硫酸 50-300 60-80 1-3 水清洗硝酸 162-354 常温 3-5 水清洗松化处理磷酸硫酸表面活性剂 3075 50-60 5-6 水清洗磷酸（85%）丁醇异丙醇水 100%40%30%20% 常温 5-10 水清洗溶液组成以体积记电解溶液阳极氧化用电解质常温适当交流电或阴极电流电解NaOH 100-200 常温 0.5-3 水清洗后中和铝制品为阴极，电流密度为4-8A/dm2乳化溶液石蜡三乙醇胺油酸松油水 8.0%0.25%0.5%2.25%89% 常温适当水清洗溶液组成以体积记有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
阳极氧化处理工艺介绍
干燥
化抛
原理--染色
原理： 阳极氧化膜孔隙直径：0.01-0.03μm 染料在水中分离成单分子，直径：0.0015-0.0030μm 着色时染料被吸附在孔隙表面上并向孔内扩散、堆积， 而且与氧化铝进行离子键、氢键结合而使膜层着色， 经封孔处理，染料被固定在孔隙内。
氧化模孔
脱脂
碱洗
酸洗
化抛
干燥
流程--表面处理
说明：使用封孔劑,操作溫度95℃,自动线天车将飞靶移至封孔槽并将挂架放 入，定时器自动计时，当定时器时间完成，天车自动将飞靶移至下 一桶槽作业。 目的： １.防止阳极氧化膜外观变坏。 ２.提高阳极氧化膜的耐磨性。 ３.最大限度的提高阳极氧化膜的耐蚀性能。 ４.使染色氧化膜的退色降到最低限度。 ５.提高阳极氧化膜的抗侵蚀能力。 ６.提高阳极氧化膜的电绝缘性能，特别是潮湿环境的绝缘性
07
夹点处材料：耐腐蝕且接触面积小(钛合金)
08
特点--阳极挂具
可成阳极应用
阳极
喷砂
可成阳极应用
发丝 阳极
可成阳极应用
喷砂 蚀刻 阳极
铝阳极氧化的关键在于氧化膜的形成、染色、封孔
阳极挂具的选择影响阳极效果 （材料&接触面积）
阳极过程中任何环节都会影响产品表面光泽度
阳极过程中肉厚会先减少（表面预处理）后增加（氧化膜）
工作总结汇报
表面处理-阳极氧化处理
報告大纲
流程 原理 特点 可成阳极应用 总结
流程
脱脂
碱洗
酸洗
化抛
干燥
封孔
染色
陽極
流程--表面预处理
陽極
染色
碱洗
化抛
酸洗
封孔
阳极氧化 预处理步骤
阳极氧化预处理步骤阳极氧化是一种常用的表面处理技术，适用于各种金属材料，如铝、镁、钛等。
它能够提高材料的耐腐蚀性、硬度和耐磨性，同时还能增加材料表面的附着力和装饰效果。
下面将介绍阳极氧化的预处理步骤。
第一步：清洗在进行阳极氧化之前，首先需要对金属材料进行清洗，以去除表面的污垢和油脂。
清洗可以通过物理方法（如刷洗、喷洗等）或化学方法（如酸洗、碱洗等）进行。
清洗后，要进行充分的水洗，确保表面干净。
第二步：除氧除氧是为了去除金属表面的氧化层，以保证阳极氧化过程中材料表面的均匀氧化。
除氧的方法有化学除氧和电化学除氧两种。
化学除氧通常使用酸性溶液，如硫酸、硝酸等，而电化学除氧则是通过在电解液中施加电流来实现。
第三步：阳极氧化在除氧之后，金属材料就可以进行阳极氧化处理了。
阳极氧化是通过将金属材料作为阳极，置于电解液中，施加一定的电流和电压来实现的。
电解液通常是含有硫酸、硫酸铝等的溶液。
在电流和电压的作用下，金属表面会形成一层致密的氧化膜，这层氧化膜的厚度可以根据需要进行控制。
第四步：封孔阳极氧化后，金属表面会形成一层多孔的氧化膜。
为了防止氧化膜中的孔洞进一步扩大，需要进行封孔处理。
封孔可以通过热水封孔、热镀封孔、电化学封孔等方法来实现。
封孔处理可以提高氧化膜的密封性和耐腐蚀性能。
第五步：涂装或着色阳极氧化后的金属表面可以进行涂装或着色，以增加其装饰效果和耐候性。
涂装可以选择有机涂料或无机涂料，涂装后需要进行固化。
着色则可以通过电解着色、化学着色等方法来实现，着色后需要进行封色处理，以提高着色层的耐候性。
第六步：检查和包装最后一步是对阳极氧化处理后的产品进行检查和包装。
检查主要是检查产品的质量和外观，确保其达到预期的要求。
包装则是为了保护产品，防止在运输和使用过程中受到损坏。
适当的包装还可以方便储存和销售。
阳极氧化的预处理步骤包括清洗、除氧、阳极氧化、封孔、涂装或着色、检查和包装。
这些步骤的顺序和方法可以根据具体的材料和要求进行调整，但总体来说，它们是确保阳极氧化处理效果良好的关键步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳极氧化表面预处理
[折叠]
无论采用何种方法加工的铝材及制品，表面上都会不同程度地存在着污垢和缺陷，如灰尘、金属氧化物（天然的或高温下形成的氧化铝薄膜）、残留油污、沥青标志、人工搬运手印（主要成分是脂肪酸和含氮的化合物）、焊接熔剂以及腐蚀盐类、金属毛刺、轻微的划擦伤等。
因此在氧化处理之前，用化学和物理的方法对制品表面进行必要的清洗，使其裸露纯净的金属基体，以利氧化着色顺利进行，从而获得与基体结合牢固、色泽和厚度都满足要求且具有最佳耐蚀、耐磨、耐侯等良好性能的人工膜。
（一）脱脂
铝及铝合金表面脱脂有有机溶剂脱脂、表面活性剂脱脂、碱性溶液脱脂、酸性溶液脱脂、电解脱脂、乳化脱脂。
在这些方法中，以碱性溶液特别是热氢氧化钠溶液的脱脂最为有效。
有机溶剂是利用油脂易溶于有机溶剂的特点进行脱脂，常用的溶剂有汽油、煤油、乙醇、乙酸异戊脂、丙酮、四氯化碳、三氯乙烯等。
有机溶剂仅用于小批量小型的或极污秽的制品脱脂处理。
表面活性剂是一些在很低的浓度下，能显著降低液体表面张力的物质。
常用于脱脂的表面活性剂有肥皂、合成洗涤剂、十二烷基硫酸钠、十二烷基苯磺酸钠等。
碱性脱脂溶液的配方非常多，传统工艺采用磷酸钠、氢氧化钠和硅酸钠，其中磷酸钠和硅酸钠有缓蚀、润湿、稳定作用，溶液加热和搅拌有助于获得最好的脱脂效果。
油脂在酸的存在下也能进行水解反应生成甘油和相应的高级脂肪酸。
电解脱脂可用阳极电流、阴极电流或交流电。
在碱性溶液中阴极电流脱脂，阳极最好为镀镍钢板。
其在铝及铝合金表面处理中不常用。
乳化脱脂所用的溶液为互不溶解的水与有机溶剂组成的两相或多相溶液，并添加有降低表面张力及对各相均有亲和力的去污剂。
（二）碱蚀剂
碱蚀剂是铝制品在添加或不添加其他物质的氢氧化钠溶液中进行表面清洗的过程，通常也称为碱腐蚀或碱洗。
其作用是作为制品经某些脱脂方法脱脂后的补充处理，以便进一步清理表面附着的油污赃物；清除制品表面的自然氧化膜及轻微的划擦伤。
从而使制品露出纯净的金属基体，利于阳极膜的生成并获得较高质量的膜层。
此外，通过改变溶液的组成、温度、处理时间及其他操作条件，可得到平滑或缎面无光或光泽等不同状态的蚀洗表面。
蚀洗溶液的基本组成是氢氧化钠，另外还添加调节剂（NaF、硝酸钠），结垢抑制剂、（葡萄糖酸盐、庚酸盐、酒石酸盐、阿拉伯胶、糊精等）、多价螯合剂（多磷酸盐）、去污剂。
（三）中和和水清洗
铝制品蚀洗后表面附着的灰色或黑色挂灰在冷的或热的清水洗中都不溶解，但却能溶于酸性溶液中，所以经热碱溶液蚀洗的制品都得进行旨在除去挂灰和残留碱液，以露出光亮基本金属表面的酸浸清洗，这种过程称为中和、光泽或出光处理。
其工艺过程是制品在300-400g/L硝酸（1420kg/立方米）溶液中，室温下浸洗，浸洗时间随金属组成的不同而有差异，一般浸洗时间3-5分钟。
含硅或锰的铝合金制品上的挂灰，可用硝酸和氢氟酸体积比为3:1的混合液，于室温下处理5-15秒。
中和处理还可以在含硝酸300-400g/L和氧化铬5-15g/L 的溶液或氧化铬100g/L加硫酸（1840kg/立方米）10ml/L溶液中于室温下进行。
各道工序间的水清洗，目的在于彻底除去制品表面的残留液和可溶于水的反应产物，使下道工序槽液免遭污染，确保处理效率和质量。
清洗大多采用一次冷水清洗。
但碱蚀后的制品普遍采用热水紧接着是冷水的二重清洗。
热水的温度为40-60度。
中和处理后的制品经水清洗就可以进行氧化处理，所以这道清洗应特别认真，以防止清洁的表面受污染。
否则前几道工序的有效处
理可能会因最后的清洗不当而前功尽弃。
经中和、水清洗后的制品应与上进行氧化处理。
在空气中停留的时间不宜过长，如停留30-40分钟，制品就需要重新蚀洗和中和。
