定时器的原理和应用
定时器的原理和应用一、定时器的原理定时器是一种计时设备，它可以按照预先设定的时间间隔来产生定时信号。
定时器由计数器和控制逻辑组成，其中计数器用于计数，控制逻辑用于控制计数器的操作。
当计数器的计数值达到设定的时间间隔时，定时器将产生一个定时信号，用于触发其他外部设备的工作。
1.设置初始计数值：在开始计时之前，需要将计数器的初始计数值设置为0。
2.计数：计数器开始计数，每经过一个时钟周期，计数器的计数值加13.比较：将计数器的计数值与设定的时间间隔进行比较，判断是否达到设定的时间间隔。
4.定时信号产生：当计数器的计数值达到设定的时间间隔时，定时器将产生一个定时信号，用于触发其他外部设备的工作。
5.重置计数器：在定时信号产生后，需要将计数器的计数值重置为0，以便进行下一次计数。
二、定时器的应用定时器在各个领域都有广泛的应用，下面介绍几个常见的应用场景。
1.高精度计时在科学实验、医疗设备等领域，需要进行高精度的时间测量和计时。
定时器可以提供精确的计时能力，用于测量非常短暂的时间间隔，如纳秒级、微秒级甚至更短的时间。
2.定时调度在计算机领域，定时器用于进行任务的定时调度，例如定时执行一些函数或者程序。
可以通过设定定时器的时间间隔来控制任务的触发时机，实现定时任务的执行。
3.时钟和闹钟定时器被广泛用于制作时钟和闹钟等计时设备。
通过设定定时器的时间间隔，可以实现时钟的走时和闹钟的报警功能。
定时器可以产生周期性的定时信号，用于控制时钟的行走和闹钟的响铃。
4.数据采集和采样在仪器仪表、自动化系统等领域，需要对信号进行定时采集和采样。
定时器可以提供计时触发信号，用于控制模拟信号的采集和数字信号的采样。
通过设定定时器的时间间隔，可以使采集和采样工作按照设定的频率进行。
5.脉冲宽度调制定时器可以用来产生不同频率和占空比的脉冲信号，用于控制电机、灯光、声音等设备的开关。
通过设定定时器的时间间隔和计数值，可以调节脉冲信号的频率和占空比，实现对设备的精确控制。
8&16位多功能定时器应用笔记
TO0 R/WX
富士通微电子(上海 有限公司 富士通微电子 上海)有限公司 上海 应用笔记
MCU-AN-500004-Z-10
F²MC-8FX 家族
8 位微控制器
MB95200H/210H 系列
8/16 位多功能定时器
应用笔记
。页 共册手本
40
录记正修
者作
8/16
历履更变 器时定能功多位
2008-03-20
变更履历
MCU-AN-500004-Z-10 –
录目 器时定能功多位
8/16
V1.0
ch.0 (T00DR/T01DR) ................... 7
3
6.3.7
页 第
捉捕 称名程工 称名程工
:
6.3.6
: PWC........................................................................................ 37 ......................................................................................... 39
.................................................................................................................. 6
.................................................................................................................. 6 .................................................................................................................. 7 00/01 00/01 00/01 00/01 0 (T00CR0/T01CR0)............. 7 1 (T00CR1/T01CR1)............. 7 (TMCR0) .................... 7
定时器使用方法
定时器使用方法定时器是一种非常常见的功能，我们可以通过定时器来实现一些定时执行的任务，比如定时发送邮件、定时清理数据等。
在编程中，定时器也是一个非常重要的组件，它可以帮助我们实现一些定时执行的逻辑。
接下来，我将介绍一些定时器的使用方法，希望对大家有所帮助。
首先，我们需要了解定时器的基本原理。
定时器其实就是一个计时器，它可以在设定的时间间隔内执行特定的任务。
在编程中，我们可以通过调用系统提供的定时器接口来创建和启动定时器。
一般来说，定时器的使用可以分为以下几个步骤：1. 创建定时器，首先，我们需要创建一个定时器对象。
在大多数编程语言中，都提供了相应的定时器类或接口，我们可以通过实例化这些类或调用接口来创建定时器对象。
2. 设置定时器的时间间隔，接下来，我们需要设置定时器的时间间隔，即定时器多久执行一次任务。
一般来说，时间间隔可以以毫秒为单位进行设置，比如1000毫秒表示1秒钟。
3. 编写定时器任务，然后，我们需要编写定时器要执行的任务。
这个任务可以是一个函数或一个代码块，定时器会在设定的时间间隔内执行这个任务。
4. 启动定时器，最后，我们需要启动定时器，让它开始按照设定的时间间隔执行任务。
一旦定时器启动，它就会按照设定的时间间隔一直执行任务，直到我们手动停止它。
在实际的编程中，定时器的使用方法可能会有所不同，但基本原理是相似的。
下面，我将以Python语言为例，介绍一下如何使用定时器：```python。
import threading。
def task():print("定时器任务执行")。
# 创建定时器，设置时间间隔为3秒，指定定时器任务为task函数。
timer = threading.Timer(3, task)。
# 启动定时器。
timer.start()。
```。
在这个例子中，我们首先导入了Python的threading模块，然后定义了一个名为task的函数作为定时器的任务。
定时器寄存器说明

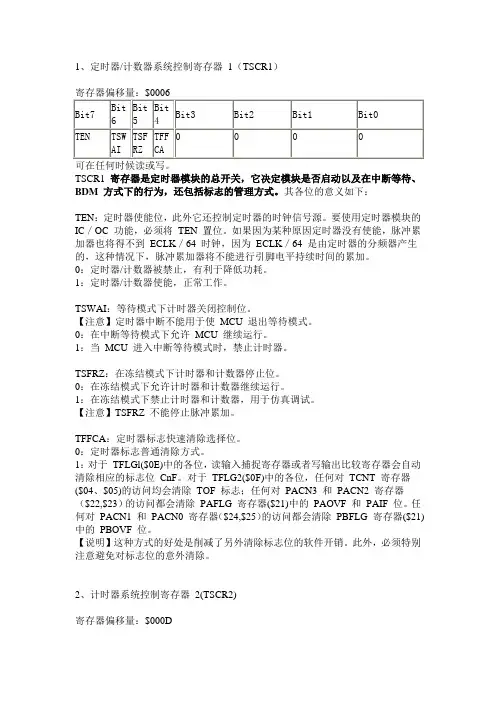

1、定时器/计数器系统控制寄存器1（TSCR1）TSCR1 寄存器是定时器模块的总开关，它决定模块是否启动以及在中断等待、BDM 方式下的行为，还包括标志的管理方式。
其各位的意义如下：TEN：定时器使能位，此外它还控制定时器的时钟信号源。
要使用定时器模块的IC／OC 功能，必须将TEN 置位。
如果因为某种原因定时器没有使能，脉冲累加器也将得不到ECLK／64 时钟，因为ECLK／64 是由定时器的分频器产生的，这种情况下，脉冲累加器将不能进行引脚电平持续时间的累加。
0：定时器/计数器被禁止，有利于降低功耗。
1：定时器/计数器使能，正常工作。
TSWAI：等待模式下计时器关闭控制位。
【注意】定时器中断不能用于使MCU 退出等待模式。
0：在中断等待模式下允许MCU 继续运行。
1：当MCU 进入中断等待模式时，禁止计时器。
TSFRZ：在冻结模式下计时器和计数器停止位。
0：在冻结模式下允许计时器和计数器继续运行。
1：在冻结模式下禁止计时器和计数器，用于仿真调试。
【注意】TSFRZ 不能停止脉冲累加。
TFFCA：定时器标志快速清除选择位。
0：定时器标志普通清除方式。
1：对于TFLGl($0E)中的各位，读输入捕捉寄存器或者写输出比较寄存器会自动清除相应的标志位CnF。
对于TFLG2($0F)中的各位，任何对TCNT 寄存器($04、$05)的访问均会清除TOF 标志；任何对PACN3 和PACN2 寄存器（$22,$23）的访问都会清除PAFLG 寄存器($21)中的PAOVF 和PAIF 位。
任何对PACN1 和PACN0 寄存器（$24,$25）的访问都会清除PBFLG 寄存器($21)中的PBOVF 位。
【说明】这种方式的好处是削减了另外清除标志位的软件开销。
此外，必须特别注意避免对标志位的意外清除。
2、计时器系统控制寄存器2(TSCR2)可在任何时候读或写。
TOI:定时器/计时器溢出中断使能。
0：中断被禁止。
单片机定时器的使用
单片机定时器的使用在单片机的世界里，定时器就像是一个精准的时间管家，默默为各种任务提供准确的时间控制。
无论是在简单的系统时钟，还是复杂的实时控制应用中，单片机定时器都发挥着不可或缺的作用。
首先，我们来了解一下单片机定时器是什么。
简单来说，它是单片机内部的一个硬件模块，能够按照设定的时间间隔产生中断或者触发特定的事件。
这就好比我们生活中的闹钟，到了设定的时间就会响铃提醒我们。
那么，单片机定时器是如何工作的呢？它通常基于一个时钟源，这个时钟源可以是内部的振荡器，也可以是外部的时钟信号。
通过对定时器相关寄存器的配置，我们可以设定定时器的计数模式、初始值、预分频系数等参数。
比如说，我们可以选择定时器是向上计数还是向下计数，是每隔一段时间产生一次中断，还是在计数值达到某个特定值时触发事件。
在实际应用中，单片机定时器有多种用途。
其中一个常见的应用就是实现精确的延时。
在很多情况下，我们需要让单片机在执行完一段代码后等待一段时间再进行下一步操作。
如果单纯依靠软件的循环来实现延时，不仅会占用大量的CPU 资源，而且延时的精度也很难保证。
而使用定时器，我们可以轻松地实现精确的毫秒甚至微秒级别的延时，同时让 CPU 去处理其他任务。
另一个重要的应用是产生周期性的信号。
比如，控制一个 LED 灯以一定的频率闪烁，或者驱动一个电机以固定的速度转动。
通过设置定时器的周期和占空比，我们可以精确地控制这些信号的频率和时长。
再比如，在通信领域中，定时器可以用于实现数据的定时发送和接收。
确保数据按照规定的时间间隔进行传输，保证通信的稳定性和可靠性。
要使用单片机定时器，我们首先需要对相关的寄存器进行初始化配置。
不同型号的单片机，其定时器的寄存器和配置方式可能会有所不同，但基本的原理是相通的。
以常见的 8 位单片机为例，我们通常需要设置以下几个关键的参数：一是定时器的工作模式。
常见的模式有定时模式和计数模式。
在定时模式下，定时器根据时钟源进行定时计数；在计数模式下，定时器可以对外部脉冲进行计数。
NEC 78K 8-16位MCU选型手册
UART UART（支持LIN总线）
UART/CSI UART（支持LIN总线）/CSI
CSI CSI/I2C CSI 具有自动发送/接收功能
I2C IEBus CAN 片上调试 LCD [segment x common] 16-位 A/D 转换器 10-位 A/D 转换器 8-位 A/D 转换器 8-位 D/A 转换器 乘法器/除法器 [位 x 位，位÷位] 其它功能 电源电压
8-位 x 4
√
−
8
√ −
16 x 16 32 ÷ 16
√
−
1 − 1 16-位 x 1, − 1 1 − − − − 1 − − − − − 8 − − − POC, LVI
8-位 x 4
16 x 16 32 ÷ 16
√
−
1 − 1 16-位 x 1, − 1 1 − − − − 1 − − − − − 8 − − − POC, LVI
78K0S/KA1+ µ PD78F9221 µ PD78F9222
78K0S/KB1+ µ PD78F9232 µ PD78F9234
POC: 上电清零电路 LVI: 低电压检测电路
1 Flash √ 128 10 8 M, − 8 −/− 1 1
−
− − 1 16-位 x 1, − − − − − − − − − − − − − 4 − − − POC (2.1 V ± 0.1 V), 2.0 ～ 5.5 10-SSOP
8-位单片微控制器
设备
存储器时钟 I/O Fra bibliotek线定时器
78K0, 78K0S 微控制器
定时计数器与串行通讯口
TR0/TR1：Timer0/1运行控制位 运行控制位： TR0/TR1：Timer0/1运行控制位： TR0/TR1 =0 时，Timer0/1停止计数 Timer0/1停止计数 Timer0/1启动计数 TR0/TR1 =1 时，Timer0/1启动计数
定时器结构与工作方式 工作方式1 16位的定时 工作方式1：——16位的定时/计数器 16位的定时/
振荡器 ÷12 C/T=0 TLx THx (8位) (8位) 位 位 控制 =1 开关接通 TFx 申请 中断
Tx端 Tx端 TRx位 TRx位 GATE位 GATE位 INTx端 INTx端
≥1
由分析得知：T0选择方式1 初值=3CB0H 由分析得知：T0选择方式1，初值=3CB0H 选择方式
定时器方式 寄存器TMOD 寄存器TMOD
GATE C / T M1 M0 GATE C / T M1 M0
X
X
X
X
0
0
0
1
初始化：MOV 初始化： TMOD，#01H ;选 T0 方式 1 TMOD， TH0， ;赋初值高 赋初值高8 MOV TH0， #3CH ;赋初值高8位 TL0， #0B0H ;赋初值低 赋初值低8 MOV TL0， #0B0H ;赋初值低8位 T0定时 SETB TR0 ;启动 T0定时 若需要定时器0产生中断还应当写如下语句 还应当写如下语句： 若需要定时器0产生中断还应当写如下语句： SETB EA ;开总中断允许 T0中断允许 SETB ET0 ;开T0中断允许 以及相应的中断服务程序 中断服务程序。 以及相应的中断服务程序。 P.115，门控用法举例。 例3：书P.115，门控用法举例。
定时器计数器(TC)简介以及例子说明
定时器/计数器（T/C）简介一、定时器/计数器有关的特殊功能寄存器1. 计数数寄存器TH和TL计数器寄存器是16位的，计数寄存器由TH高8位和TL低8 位构成。
在特殊功能寄存器（SFR）中，对应T/C0为TH0和TL0，对应T/C1为TH1和TL1。
定时器/计数器的初始值通过TH1/TH0和TL1/TL0设置。
2. 定时器/计数器控制寄存器TCONTR0，TR1：T/C0，1启动控制位。
1——启动计数0——停止计数TCON复位后清“0”，T/C需受到软件控制才能启动计数，当计数寄存器计满时，产生向高位的进位TF，即溢出中断请求标志。
3. T/C的方式控制寄存器TMODT/C1 T/C0 C/T ：计数器或定时器选择位。
1——为计数器0——为定时器GATE：门控信号1——T/C的启动受到双重控制，即要求TR0/TR1和INT0/INT1同时为高。
M1和M0：工作方式选择位。
（四种工作方式）4.定时器/计数器2（T/C2）控制寄存器TF2：T/C2益出标志——必须由软件清除EXF2：T/C2外部标志。
当EXEN2=1，且T2EX引脚上出现负跳变而引起捕获或重装载时置位，EXF2要靠软件来清除。
RCLK：接收时钟标志1——用定时器2 溢出脉冲作为串行口的接收时钟0——用定时器1的溢出脉冲做接收时钟。
TCLK：发送时钟标志。
1——用定时器2 溢出脉冲作为串行口的发送时钟0——用定时器1的溢出脉冲作发送时钟EXEN2：T/C2外部允许标志。
1——若定时器2未用作串行口的波特率发生器，T2EX端的负跳变引起T/C2的捕获或重装载。
0——T2EX端的外部信号不起作用。
TR2：T/C2运行控制位1——T/C2启动0——T/C2停止C/T2：计数器或定时器选择位1——计数器0——定时器CP/RL：捕获/重载标志。
1——若EXEN2=1，且T2EX端的信号负跳变时，发生捕获操作。
0——若定时器2溢出，或在EXEN2=1条件下T2EX端信号负跳变，都会造成自动重装载操作。
单片机定时器的使用总结
单片机定时器的使用第一部分：51系列定时器定时/计数器0 和定时/计数器1都有4种定时模式。
16位定时器对内部机器周期进行技术，机器周期加1，定时器值加1,1MHZ 模式下，一个机器周期为1us 。
定时器工作模式寄存器TMOD，不可位寻址，需整体赋值，高4位用于定时器1，第四位用于定时器0。
C/T：为定时器功能选择位，C/T=0对机器周期计数，C/T=1，对外部脉冲计数。
GATE:门控位，GATE=0，软件置位TRn即可启动计时器，GATE=1需外部中断引脚为高电平时才能软件置位TRn启动计时器，一般取GATE=0。
定时器控制寄存器TCONTFn：Tn溢出标志位，当定时器溢出时，硬件置位TFn，中断使能的情况下，申请中断，CPU响应中断后，硬件自动清除TFn。
中断屏蔽时，该位一般作为软件查询标志，由于不进入中断程序，硬件不会自动清除标志位，可软件清除。
TRn：计时器启动控制位，软件置位TRn即可启动定时器，软件清除TRn关闭标志位。
IEn：外部中断请求标志位。
ITn：外部中断出发模式控制位，ITn=0为低电平触发，ITn=1为下降沿触发。
中断允许控制寄存器IEEA（IE.7）：全局中断控制位。
EA=1开全局中断，EA=0关闭全局中断。
IE.6无意义。
ETn:定时器中断使能控制位。
置位允许中断，清除禁止中断。
ES：串行接收/发送中断控制位，置位允许中断。
EXn：外部中断使能控制位。
置1允许，清0禁止。
中断优先级控制寄存器IP，复位后为00HIP.6，IP.7保留，无意义。
PT2：定时器2中断优先级控制，置1设为高优先级，清0置位低优先级。
PS：串行中断优先级控制位。
PT1/0：定时器1/0优先级控制位，置1高，清0低。
PXn：外部中断优先级控制位。
当有同级中断同时响应，按IE0—>TF0—>IE1—>TF1—IE0—>RI+TI—>TF2顺序依次响应。
定时器模式0的使用TMOD&=0xf0/TMOD&=0x0fTL0高3位不用，低5位溢出时，直接向TH0进位。
第四节 16bit PPG定时器
第四节16bit PPG定时器16位PPG定时器可以进行单步或者持续PWM方波的输出, 周期和占空比同样可以分别进行16位设置。
故周期相占空比最大值为65534。
PPG 的占空比和周期可以茌运行自行调整。
7.4.1 16bit PPG 定时器原理及应用16位PPG 定时器主要通过向下计数器进行减计数, 当计数器的值与设置的占空比之乡间时,即改变方波的高低电平, 从而达到输出PWM 的目的。
具体原理如图7-5所示16位PPG定时器可以有多种中断触发条件：外部触发或减计数借位；正极性中上升沿被扫描到，负极性下降沿被扫描到。
具体的中断如表7-4所示7.4.2 16bit PPG定时器寄存器配置及I/O端口选择16位PPG定时器端口引脚：16位PWM 定时器的对应寄存器: 16位PPG向下计数器寄存器(PDCRH0/PDCRL0), 16位PPG周期设置缓冲寄存器（PCSRH0/PCSRL0）, 16位PPG占空比设置缓冲寄存器（PDUTH0/PDUTL0）,16位PPG状态控制寄存器（PCNTH0/PCNTL0）。
16位PPG向下计数器寄存器（PDCRH0/PDCRL0）:存储当前16位PPG向下计数器值。
16位PPG周期设置缓冲寄存器（PCSRH0/PCSRL0）: 设置16位PPG向下计数器周期。
16位PPG占空比设置缓冲寄存器（PDUTH0/PDUTL0）: 设置16位PPG向下计数器占空比值。
16位PPG状态控制寄存器PCNTH0包括了计数器使能位, 软件触发使能位, 软件触发标志位, 工作模式选择位, 工作始终选择位, 输出使能位。
16位PPG状态控制寄存器PCNTL0包括了输出取反位, PPG专用端口输出使能位, 终端模式选择位,中断标志位, 中语求使能位, 硬件触发使能位0/1。
7.4.3 16bit PPG定时器应用设计范例前面份绍过16位PPG 定时器可以茌运行中改变周期和占空比值并运行, 该节通过下面的样例详细说明其使用。
单片机实践-16位软件定时器模式
值 CCAP1L = temp.Result.Low; [CCAPnH和CCAPnL]为现有的值
CCAP1H = temp.Result.High;
[T_Reload为相同的数值（步长）
11 16位软件定时器模式
请注意以下4件事情： 第4件：赋初始或重装值时，必须先给CCAPnL赋值，再给CCAPnH赋值。
现了定时功能。
void PCA_Routine(void) interrupt PCA_VECTOR //PCA中断服务程序
{ if(CCF0) //CCP0模块比较/捕获中断
{ CCF0=0;
temp.num = (unsigned int)(CCAP1H<<8) + CCAP1L + T_Reload; //重新加初
IAP15W4K58S4单片机的16 位软件定时器模式
11 16位软件定时器模式
CCAPMn：PCA比较/捕获寄存器 n=0，1，2。
1 16位软件定时器模式（也称比较模式），CCAPMn寄存器只用到了三位： ECOMn、MATn和ECCFn。 ECOMn表示：允许比较器功能控制位，当ECOMn＝1时，允许比较器功能；
void PCA_Routine(void) interrupt PCA_VECTOR //PCA中断服务程序
{ if(CCF0) //CCP0模块比较/捕获中断
{ CCF0=0;
temp.num = (unsigned int)(CCAP1H<<8) + CCAP1L + T_Reload; //重新加初
//CCP0模块比较/捕获中断
if(CCF0) {CCF1=0; …… }
//CCP1模块比较/捕获中断
单片机定时器用途原理及学习应用详解
单片机定时器作用原理及学习应用详解定时器是单片机的重点中的重点，但不是难点，大家一定要完全理解并且熟练掌握定时器的应用。
定时器的初步认识时钟周期：时钟周期T是时序中最小的时间单位具体计算的方法就是1/时钟源，如果大家用的晶振是11.0592M,那么对于这个单片机系统来说，时钟周期=1/11059200秒。
机器周期：我们的单片机完成一个操作的最短时间。
机器周期主要针对汇编语言而言，在汇编语言下程序的每一条语句执行所使用的时间都是机器周期的整数倍，而且语句占用的时间是可以计算出来的，而C 语言一条语句的时间是不可计算的。
51单片机系列，在其标准架构下一个机器周期是12个时钟周期，也就是12/11059200秒。
现在有不少增强型的51单片机，其速度都比较块，有的1个机器周期等于4个时钟周期，有的1个机器周期就等于1个时钟周期，也就是说大体上其速度可以达到标准51架构的3倍或12倍。
因为我们是讲标准的51单片机，所以我们后边的课程如果遇到这个概念，全部是指12个时钟周期。
这两个概念了解即可，下边就来我们的重头戏，定时器和计数器。
定时器和计数器是单片机内部的同一个模块，通过配置SFR（特殊功能寄存器）可以实现两种不同的功能，我们大多数情况下是使用定时器功能，因此我们的课程也是主要来讲定时器功能，计数器功能大家自己了解下即可。
顾名思义，定时器就是用来进行定时的。
定时器内部有一个寄存器，我们让它开始计数后，这个寄存器的值每经过一个机器周期就会加1 一次，因此，我们可以把机器周期理解为定时器的计数周期。
我们的秒表，每经过一秒，数字加1，而这个定时器就是每过一个机器周期的时间，也就是12/11059200秒，数字加1。
还有一个特别注意的地方，就是秒表是加到60后，秒就自动变成0 了，这种情况在单片机和计算机里我们称之为溢出。
那定时器加到多少才会溢出呢？定时器有几种模式，假如是16位的定时器，也就是2个字节，最大值就是65535,那么加到65535后，再加1就算溢出，如果有其他位数的话，道理是一样的，对于51单片机来说，溢出后，这个值会直接变成0。
定时器的使用方法
定时器的使用方法定时器是一种非常常见的程序设计工具，它可以在特定的时间间隔内执行某些任务，或者在特定的时间点执行某些任务。
在各种编程语言和开发平台中，定时器都扮演着非常重要的角色。
本文将介绍定时器的使用方法，帮助大家更好地理解和应用定时器。
首先，我们需要了解定时器的基本原理。
定时器通常由一个时钟和一个计数器组成。
时钟用来产生时间间隔的信号，计数器用来记录经过的时间。
当计数器的数值达到设定的时间间隔时，定时器就会触发相应的事件或任务。
在使用定时器之前，我们需要先初始化定时器。
这包括设置定时器的时间间隔、选择定时器的工作模式（单次触发还是周期触发）、以及注册定时器触发时要执行的任务或事件。
不同的编程语言和开发平台对于定时器的初始化方法可能有所不同，但基本的原理是相通的。
接下来，我们需要启动定时器。
启动定时器意味着开始计时，并且在达到设定的时间间隔时触发相应的事件或任务。
在启动定时器之后，定时器会根据设定的时间间隔不断地计数，直到达到设定的触发条件。
定时器的停止也是非常重要的。
在某些情况下，我们可能需要手动停止定时器的计数，以防止不必要的触发。
定时器的停止方法通常包括手动停止和自动停止两种方式，具体取决于编程语言和开发平台的支持。
除了基本的初始化、启动和停止，定时器还可以进行一些高级的操作。
比如修改定时器的时间间隔、动态注册和注销定时器事件、以及处理定时器触发时可能出现的异常情况。
这些高级操作可以帮助我们更灵活地应用定时器，满足不同的需求。
在实际的应用中，定时器经常被用来处理定时任务、定时轮询、定时触发事件等场景。
比如在游戏开发中，我们可以使用定时器来控制游戏中的动画效果和角色行为；在网络编程中，定时器可以用来定时发送心跳包和定时检测网络连接；在系统管理中，定时器可以用来定时清理垃圾文件和定时备份数据等。
总的来说，定时器是一种非常有用的程序设计工具，它可以帮助我们在特定的时间点执行任务，或者在特定的时间间隔内重复执行任务。
单片机定时器的使用
单片机定时器的使用一、单片机定时器的基本原理定时器通常由一个时钟源提供脉冲信号来计数，这个时钟源可以是外部时钟源、内部时钟源或者其他外设提供的时钟源。
定时器以一个指定的时钟周期开始计数，并在达到预设的计数值时产生一个中断信号或触发一个相关事件。
二、单片机定时器的使用方法1.定时器的预分频设置在使用单片机的定时器之前，我们需要根据具体的应用需求设置定时器的预分频值。
预分频值的设置将影响定时器的计数速度。
常用的预分频值有1、2、4、8和16等，这意味着在一个计数周期内，定时器模块将接收几个时钟脉冲。
通过设置不同的预分频值，我们可以调整定时器的计数速度，从而实现不同的时间精度。
2.定时器计数值的设定在设置定时器的计数值之前，我们需要确定定时器的计数频率和所需的定时时间。
计数频率是由定时器的时钟源和预分频值决定的，而所需的定时时间是根据具体应用而确定的。
定时器计数值的设定通常是通过写入特定的寄存器来实现的。
根据单片机型号的不同，定时器计数值的位数可能有所不同。
一般来说，定时器的计数值越大，可以计时的时间就越长。
3.中断的使能与处理在使用定时器进行定时操作时，通常会设置一个中断服务程序，在定时器达到预设的计数值时触发中断。
中断服务程序中可以添加一些需要在定时器到达指定时间时执行的代码。
为了使中断能够正常工作，我们需要合理地设置中断向量、ISR(Interrupt Service Routine)等。
同时，我们也需要在程序的其他部分进行相关的中断控制设置，如打开或关闭中断、配置中断优先级等。
三、单片机定时器的常见应用案例1.时钟显示器时钟显示器是单片机定时器的一个常见应用案例，通过使用定时器和LED数码管等外设，可以实现一个精确计时的时钟显示器。
定时器以一定的频率计数，并在计数到一定值时触发中断，中断服务程序中可以更新数码管的显示值。
2.交通信号灯交通信号灯是城市道路交通管理中常用的设备，定时器可以用于控制交通信号灯的时序。
定时器的使用方法
定时器的使用方法定时器是一种常用的工具，它可以在特定的时间间隔内执行某个任务或者动作，比如定时关闭电脑、定时播放音乐等。
在日常生活和工作中，我们经常会用到定时器，因此掌握定时器的使用方法是非常重要的。
下面，我将为大家介绍定时器的使用方法，希望能够帮助大家更好地利用定时器。
首先，我们需要了解定时器的基本原理。
定时器是通过设定一个时间间隔，当时间到达设定的间隔时，就会触发相应的操作。
在计算机领域，定时器通常是通过编程语言或者操作系统提供的接口来实现的。
在其他领域，比如家用电器、手机应用等，定时器也是通过相应的设备或者软件来实现的。
在计算机编程中，定时器的使用方法通常包括以下几个步骤：1. 初始化定时器，首先，我们需要初始化定时器，设置时间间隔和触发的操作。
这通常包括设置定时器的周期、触发条件等参数。
2. 启动定时器，一旦定时器初始化完成，我们就可以启动定时器，让它开始工作。
在计算机编程中，通常是调用相应的函数或者方法来启动定时器。
3. 处理定时器触发事件，当定时器的时间间隔到达时，就会触发相应的事件。
在编程中，我们通常会编写相应的处理函数来处理定时器触发的事件。
4. 停止定时器，在某些情况下，我们可能需要停止定时器的工作。
这通常是通过调用相应的函数或者方法来实现的。
除了计算机编程中的定时器使用方法，我们在日常生活中也经常会用到定时器。
比如，定时器可以用来设置闹钟、定时关闭电视、定时煮饭等。
在手机应用中，定时器也经常被用来设置提醒、定时播放音乐等功能。
在家用电器中，定时器也被广泛应用，比如洗衣机的定时洗涤功能、空调的定时开关机功能等。
总的来说，定时器是一种非常实用的工具，它可以帮助我们在特定的时间间隔内执行某个任务或者动作。
掌握定时器的使用方法，可以让我们更好地利用定时器，提高工作和生活的效率。
希望通过本文的介绍，大家能够更加了解定时器的使用方法，从而更好地应用定时器。
78KOS使用说明举例程序PWM输出
本文件内容包含示例程序操作概述，使用方法及怎样设置使用8-位定时器H1PWM 输出功能。
在示例程序中，使用8-位定时器H1的PWM 输出功能控制脉冲输出负载， LEDs 的亮度每500ms 改变。
目录第一章 概述.......................................................... 3 1.1初始设置的主要内容......................................... 3 1.2主循环后的内容............................................... 4 第二章 电路图......................................................... 5 2.1电路图............................................... ...............5 2.2外围硬件......................................................... 5 第三章 软件............................................................. 7 3.1文件配置............................................ ...............7 3.2所用内部外围功能............................................ 8 3.3初始设置及操作概览.......................................... 8 3.4流程图............................................................ 10 第四章 设置方法....................................................... 11 4.1 8-位定时器H1的PWM 输出功能设置................ 11 第五章 用系统模拟器SM+进行运行检查...................... 21 5.1构建示例程序................................................... 21 5.2带SM+运行........................................ ...............22 第六章 相关文件...................................................... 27 附件A 程序列表....................................................... 28 附件B 修订记录.. (40)目标设备78K0S/KA1+微控制器 78K0S/KB1+微控制器 78K0S/KU1+微控制器 78K0S/KY1+微控制器文件号： U18863CA1V0AN00（第一版） 出版日期： 2008年03月N 2007中文版· 本文档中的信息于 2008年3月开始使用。
定时器计数器(TC)简介以及例子说明
定时器/计数器（T/C）简介一、定时器/计数器有关的特殊功能寄存器1. 计数数寄存器TH和TL计数器寄存器是16位的，计数寄存器由TH高8位和TL低8 位构成。
在特殊功能寄存器（SFR）中，对应T/C0为TH0和TL0，对应T/C1为TH1和TL1。
定时器/计数器的初始值通过TH1/TH0和TL1/TL0设置。
2. 定时器/计数器控制寄存器TCONTR0，TR1：T/C0，1启动控制位。
1——启动计数0——停止计数TCON复位后清“0”，T/C需受到软件控制才能启动计数，当计数寄存器计满时，产生向高位的进位TF，即溢出中断请求标志。
3. T/C的方式控制寄存器TMODT/C1 T/C0 C/T ：计数器或定时器选择位。
1——为计数器0——为定时器GATE：门控信号1——T/C的启动受到双重控制，即要求TR0/TR1和INT0/INT1同时为高。
M1和M0：工作方式选择位。
（四种工作方式）4.定时器/计数器2（T/C2）控制寄存器TF2：T/C2益出标志——必须由软件清除EXF2：T/C2外部标志。
当EXEN2=1，且T2EX引脚上出现负跳变而引起捕获或重装载时置位，EXF2要靠软件来清除。
RCLK：接收时钟标志1——用定时器2 溢出脉冲作为串行口的接收时钟0——用定时器1的溢出脉冲做接收时钟。
TCLK：发送时钟标志。
1——用定时器2 溢出脉冲作为串行口的发送时钟0——用定时器1的溢出脉冲作发送时钟EXEN2：T/C2外部允许标志。
1——若定时器2未用作串行口的波特率发生器，T2EX端的负跳变引起T/C2的捕获或重装载。
0——T2EX端的外部信号不起作用。
TR2：T/C2运行控制位1——T/C2启动0——T/C2停止C/T2：计数器或定时器选择位1——计数器0——定时器CP/RL：捕获/重载标志。
1——若EXEN2=1，且T2EX端的信号负跳变时，发生捕获操作。
0——若定时器2溢出，或在EXEN2=1条件下T2EX端信号负跳变，都会造成自动重装载操作。
定时器的使用方法
定时器的使用方法定时器是一种非常常用的工具，它可以在特定的时间间隔内执行某个任务，或者在特定的时间点上执行某个任务。
在编程中，定时器的使用非常普遍，它可以帮助我们实现很多功能，比如定时任务执行、定时提醒、定时刷新等等。
接下来，我将为大家介绍定时器的使用方法。
首先，我们需要明确定时器的类型。
在不同的编程语言和开发环境中，定时器的类型可能会有所不同。
比如在JavaScript中，我们可以使用setTimeout和setInterval来创建定时器，分别用于在一段时间后执行一次任务和在每隔一段时间执行一次任务。
而在C#中，我们可以使用System.Timers.Timer或System.Threading.Timer来实现定时器的功能。
因此，在使用定时器之前，我们需要先了解所使用编程语言或开发环境中定时器的具体类型和使用方法。
其次，我们需要学会创建定时器。
无论是哪种类型的定时器，在使用之前都需要先创建它。
通常情况下，我们需要指定定时器的间隔时间，以及定时器触发时所执行的任务。
在JavaScript中，我们可以通过setTimeout和setInterval来创建定时器，指定时间间隔和执行任务的函数。
在C#中，我们可以通过实例化Timer类来创建定时器，并设置定时器的间隔时间和触发事件的处理函数。
因此，在使用定时器之前，我们需要先学会如何创建和配置定时器。
然后，我们需要了解定时器的使用注意事项。
在使用定时器的过程中，有一些需要注意的地方。
比如在JavaScript中，如果我们在执行任务的函数中使用了定时器，那么在函数中要小心处理定时器的清除，以免出现定时器重复触发的情况。
在C#中，如果我们在Windows窗体应用程序中使用定时器，那么需要注意定时器的线程安全性，以免出现多线程操作的问题。
因此，在使用定时器的过程中，我们需要留意这些细节，以确保定时器的正常运行。
最后，我们需要学会销毁定时器。
在定时器不再需要的时候，我们需要将其销毁，以释放资源并避免内存泄漏。
16位定时器
16位定时器16位定时计数器1. 16位定时、计数器（定时计数器1、定时计数器3）16位定时计数器可以用于精确事件定时，波形发生，信号时序测量的方面。
它的主要特性是：l 真16位设计（也就是可以16PWM）l 三个独立的输出比较单元l 双缓冲的输出比较寄存器l 一个输入捕捉单元l 输入捕捉具有噪声滤除功能l 自动重装入功能l PWM功能l 可变的PWM周期l 频率发生器l 外部事件计数器l 10个独立中断源(TOV1,OCF1A,OCF1B,OCF1C,ICF1,TOV3,OCF3A,OCF3B,OCF3 C,ICF3)1．1在ATMEGA103兼容模式中的约束注意在ATMEGA103兼容模式中只有一个16位定时计数器有效（Timer1/Counter1）。
另外还要注意，在这个模式中Timer1/Counter1只有两个比较寄存器（A、B）2．简介在这章中所提及的寄存器绝大部分拥有相同的结构。
通过改变后面的字母n可以选择不同的定时计数器，通过改变字母x可以改变不同的输出比较单元通道。
在程序中必须指明具体的寄存器或位。
例如，TCNT1就是访问定时计数器的内容，依次类推。
图46给出一个16位定时计数器的简单框图，具体IO位置见图2，2. 1寄存器定时计数器（TCNTn），输出比较寄存器（OCRnA/B/C）和输入捕捉寄存器（ICRn）都是16位寄存器，访问16位寄存器必须采用一些特殊的步骤。
这些过程将在“访问16位寄存器”一节介绍。
对于控制寄存器（TCCRnA//B/C）这些8位寄存器，没有CPU访问限制。
所有的中断请求都在定时中断标志寄存器（TIFR）和扩展定时中断标志寄存器(ETIFR)中标出。
每个中断也都可以通过定时中断屏蔽寄存器(TIMSK)和扩展定时中断屏蔽寄存器(ETIMSK)分别予以屏蔽。
由于TIMSK和ETIMSK通其他的定时器单元共享，所有没有列出它的具体性能。
定时/计数器可以使用经由分频器的内部时钟，也可以使用由Tn 引进的外部时钟。
