UML状态机图介绍
UML状态机图1.状态机图的作用状态机图是用来为对象的状态及造成状态改变的事件建模。
UML的状态机图主要用于建立对象类或对象的动态行为模型，表现一个对象所经历的状态序列，引起状态或活动转移的事件，以及因状态或活动转移而伴随的动作。
状态机图也可用于描述Use Case,以及全系统的动态行为。
状态机图表示一个模型元素在其生命期间的情况：从该模型元素的开始状态起，响应事件，执行某些动作，引起转移到新状态，又在新状态下响应事件，执行动作，引起转移到另一个状态，如此继续，直到终结状态。
2.状态机图的基本元素状态机图的基本元素包括：状态、转移、事件、伪状态和复合状态。
状态图由状态（state，圆角矩形）与转换（transition，连接状态的箭头）组成。
引起状态改变的触发器（trigger）或者事件（event）沿着转换箭头标示。
如图所示灯光有2个状态：off与on。
当lift switch或者lower switch事件被触发时，灯光状态会改变。
图表1 状态图的基本元素状态图通常有初始伪状态（initial pseudostate）和最终状态（final state），分别表示状态机的开始和结束。
初始状态用实心圆表示，终止状态用牛眼表示。
图表2状态图中的初始伪状态与最终状态2.1状态（state）状态是指在对象生命周期中满足某些条件、执行某些活动或等待某些事件的一个条件和状况。
一个状态通常包括名称、进入/退出活动、内部转换、子状态和延迟事件等五个部分组成。
图表3 带分栏的状态在状态图的下面部分可以标识内部活动，包括事件和动作（event/action）。
Entry和exit事件是标准的，任何一个进入状态的转换都将会调用entry动作，任何一个退出状态的转换都将会调用exit动作，而且也可以添加自己的事件。
与do行为不同，进入和退出行为是无法被中断的。
图表4状态的内部行为例如，咖啡机正在煮咖啡的状态（Brewing），并且可以把行为写在状态内。
UML的状态机图
UML的状态机图UML（Unified Modeling Language）是一种标准化的建模语言，用于描述软件系统中的各种构建块和交互关系。
UML的状态机图是其中一个最为重要的建模图之一。
什么是状态机图？状态机图是一种用于描述对象行为的UML图表。
它以有限状态机的形式描述对象或系统在不同状态下对事件以及其他因素产生的响应。
状态机图显示了对象的状态及其之间的转换。
状态机图主要由三个部分组成：状态、转移和事件。
状态表示对象或软件系统处于的状态，转移表示状态之间的转换，事件则表示导致状态转换的触发器或条件。
状态机图的建立过程在建立状态机图之前，需要先确定对象或软件系统的状态、转移和事件。
1. 确定状态首先需要确定对象或软件系统可能出现的所有状态。
每个状态都应该有一个名称、一个描述以及一个标识符。
状态可以是“初态”（启动状态）、“终态”（结束状态）或“中间态”（中间状态）。
2. 确定转移和事件根据对象或软件系统的实际情况，确定状态之间的转移以及导致转移的事件或条件。
每个转移都应该有一个名称、一个标识符以及一个触发器。
触发器可以是一些条件，例如键盘上的一个按键或计时器到期，也可以是上一个状态完成某些任务导致的条件。
例如，在一个自动售货机的状态机图中，售货机可能处于“待机”、“已付款”、“正在出货”、“出货完成”四种状态。
当用户选择购买商品并投入硬币时，售货机会从“待机”状态转移到“已付款”状态，并且会关闭“使用硬币”事件。
当售货机完成出货并关闭接口时，它会从“正在出货”状态转移到“出货完成”状态。
状态机图的用途状态机图有很多用途。
它可以用于描述产品或系统的交互设计，也可以用于演示API和网络安全策略的行为。
一些常见的用途包括：1. 软件开发状态机图可以在软件开发过程中用于确定软件的行为、处理错误和异常情况、定义状态转换以及帮助代码实现。
通过建立状态机图，可以更好地理解软件中各个状态的流转情况，从而提高软件开发效率。
第10章 状态机图讲解
初始状态的表示
终止状态 终止状态是对象的最后状态，是一个状态图的终止点。 终止状态只能作为转换的目标，而不能作为转换的源。 终止状态在一个状态图中可以有多个，它用一个套有 一个实心圆的空心圆表示。
终止状态的表示
状态
对象属性值的集合标识了一个对象的状态。表示对象状态的图标由一 个带圆角的矩形表示。它包含个三部分： 名称：给对象所处状态取的名字，名字用一个字符串表示，在一个图 中，名字应该是唯一的。 内部转换：对象响应外部事件所执行的动作。内部转换发生时，不改 变对象的状态，但是，当进入该状态时，可以包含进入动作；当退出 该状态时，可以包含退出动作。我们把内部转换标识在状态框的第二 栏；用一条实线箭头来标识外部转换，外部转换是指一种状态到另一 种状态的转换。 嵌套状态 ：状态图中的状态可以包含两种状态：一种是简单状态， 简单状态不包含其它状态；一种是组合状态，组合状态包含了子状态。 即状态图的某些状态本身也是状态图。
Agenda
• • • • •
状态和状态机 如何阅读状态机图
如何绘制状态机图
状态机图应用说明 本章小结
阅读最简单的状态图
•
最为核心的元素无外乎是两个：一个是用圆角矩形表示 的状态（初态和终态例外）；另一个则是在状态之间的、
包含一些文字描述的有向箭头线，这些箭头线称为转换
Hale Waihona Puke 初始状态 初始状态代表状态图的起始位置，只能作为转换的源， 而不能作为转换的目标。初始状态在一个状态图中只 允许有一个，它用一个实心的圆表示
状态机图
知识图谱
Agenda
• • • • •
状态和状态机 如何阅读状态机图
如何绘制状态机图
状态机图应用说明 本章小结

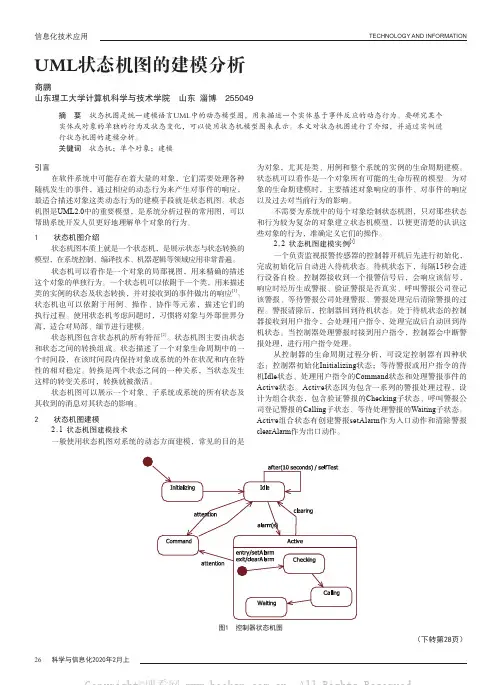

UML状态机图的建模分析
