天然饰面石材试验方法耐酸性试验方法(2)
石材工程规范
一、施工准备1、技术准备(1) 熟悉与审查施工图纸1) 审查设计图纸是否完整、齐全；2) 审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误；3) 审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确；4) 审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；5) 复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查幕墙设计图纸中的工程复杂、施工难度大和技术要求高的分项，明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证；6) 明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期；7) 明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。
(2) 原始资料调查分析1) 自然条件调查分析：气温、雨、雪、风和雷电及沙尘暴等情况；冬雨季的期限等情况。
2) 技术经济条件调查分析：当地可利用的地方材料状况；甲供材料状况；地方能源和交通运输状况；地方劳动力和技术水平状况；当地生活供应、教育和医疗卫生状况；当地消防、治安环保状况等。
(3) 编制施工图预算和施工预算。
(4) 编制施工组织设计。
(5) 分别由设计单位对幕墙施工单位，幕墙施工单位技术人员对施工人员进行技术交底。
2、材料要求(1) 外观及质量要求1) 一般规定(A) 石材幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证、质保书及必要的检验报告。
(B) 石材幕墙材料应选用耐气候性的材料。
金属材料和零配件除不锈钢外，钢材应进行表面热镀锌处理，铝合金应进行表面阳极氧化处理。
(C) 幕墙材料应采用不燃烧性材料或难燃烧性材料。
(D) 石材幕墙所选用材料的物理力学及耐候性能应符合设计要求。
(E) 硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。
石材标准汇编
大理石本标准适用于建筑用天然大理石板材，其他用途天然大理石板材也可参照使用。
（一）产品分类：（按形状分成如下）1 普型板2 圆弧板---装饰面轮廓线的曲率半径处处相同的饰面板材。
等级：1：普通版按规格尺寸偏差、平面度公差、角度公差及外观质量将板材分位优等品（A）、一等品（B）、合格品（C）三个等级。
2：圆弧板按尺寸偏差、直线度公差、线轮廓度公差及外观质量将板材分为优等品（a）、一等品（B)、合格品（C)三个等级。
3, 标记标记顺序：荒料产地地名、花纹色调特征描述、大理石；编号、类别、规格尺寸、等级、标准号。
（二）技术要求规格尺寸允许偏差：1 长度、宽度。
正负1mm为优等品和一等品，正负1.5mm为合格品。
2 厚度12mm板正负0.5mm为优等品，正负0.8mm为一等品，正负1mm为合格品。
板厚大于12mm板正负1mm为优等品，正负1.5mm为一等品，正负2mm为合格品。
3 弧形板壁厚最小值应补小玉20mm,规格尺寸偏差弦长正负1mm为优等品及一等品，弦长正负1.5mm为一等品。
高度正负1mm 为优等品及一等品，正负1.5mm为合格品。
4 平面度允许公差以800mm板长为列：优等品正负0.7mm 一等品正负0.8mm 合格品正负1mm5 圆弧直线度与轮廓度允许公差。
按板高度800mm允许公差正负0.8mm线轮廓度允许公差0.8mm为优等品，1mm的为一等品，1.2mm的为合格品。
6 角度400mm列，允许公差0.3mm为优等品，允许公差0.4mm为一等品，允许公差0.5mm为合格品。
7 圆弧端面角度允许公差：优等品为0.4mm ，一等品为0.6mm，合格品为0.8mm.8 普通板拼缝板材正面与侧面的夹角不得大于90度。
9 圆弧板侧面角应不小于90度。
（三）外观质量1 同一批次的石材色调应基本调和，花纹应基本一致。
2 版面正面的外观缺陷的质量要求应符合以下规定:裂纹长度不能超过10mm,却棱长度不超过8mm，宽度不超过1.5mm；却角长度不超过3mm，宽度不超过3mm；色斑面积不超过6平方厘米；砂眼直径不超过2mm.3 大理石板材允许粘接与修补，粘接和修补后应不影响板材的物理性能。
JGJ133-2001《金属与石材幕墙工程技术规范》
中华人民共和国行业标准金属与石材幕墙工程技术规范Technical Code for Metal and Stone CurtainWalls EngineeringJGJ 133-2001J113-20012001北京中华人民共和国行业标准金属与石材幕墙工程技术规范S Technical Code for Metal and Stone CurtainWalls EngineeringJGJ 133-2001主编单位:中国建筑科学研究院批准部门:中华人民共和国建设部实施日期:2001 年 6 月 1 日2001 北京关于发布行业标准《金属与石材幕墙工程技术规范》的通知建标[2001]108号根据建设部《关于印发1997年工程建设城建、建工行业标准制订、修订计划的通知》(建标[1997]71号)的要求，由中国建筑科学研究院主编的《金属与石材幕墙工程技术规范》，经审查，批准为行业标准，其中3.2.2，3.5.2，3.5.3，4.2.3，4.2.4，5.2.3，5.5.2，5.6.6，5.7.2，5.7.11，6.1.3，6.3.2，6.5.1，7.2.4，7.3.4，7.3.10为强制性条文。
该标准编号为JGJ133-2001，自2001年6月1日起施行。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理，中国建筑科学研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部2001年5月29日前言根据建设部建标[1997]71号文件的要求，规范编制组在广泛调查研究、认真总结实践经验，并广泛征求意见的基础上，制订了本规范。
本规范主要技术内容是:1.总则；2.术语、符号；3.材料；4.性能与构造；5.结构设计；6.加工制作；7.安装施工；8.工程验收；9.保养与维修。
本规范由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，授权由主编单位负责具体解释。
石材厂实验报告
实验名称：石材厂石材性能测试实验目的：1. 了解石材的基本物理和化学性能。
2. 评估石材的耐久性和适用性。
3. 为石材厂的石材生产提供技术支持。
实验时间：2023年3月15日实验地点：石材厂实验室实验人员：张三、李四、王五实验设备：1. 研磨机2. 压力测试仪3. 洗净度测试仪4. 耐磨度测试仪5. 化学分析仪器6. 环境模拟箱实验材料：1. 灰白色花岗岩2. 红色花岗岩3. 黑色玄武岩实验步骤：一、石材物理性能测试1. 硬度测试将石材样品置于研磨机上，以固定压力进行研磨，记录研磨次数，以确定石材的硬度。
2. 吸水率测试将石材样品置于水中浸泡24小时，取出后用滤纸吸干表面水分，称量其重量，计算吸水率。
3. 耐磨度测试将石材样品置于耐磨度测试仪中，以固定压力进行研磨，记录研磨次数，以确定石材的耐磨度。
二、石材化学性能测试1. 化学成分分析使用化学分析仪器对石材样品进行化学成分分析，确定其化学成分。
2. 耐酸碱性能测试将石材样品置于酸性溶液和碱性溶液中浸泡一定时间，观察其表面变化，以评估石材的耐酸碱性能。
三、石材耐久性测试1. 环境模拟箱测试将石材样品置于环境模拟箱中，模拟不同气候条件下的温度、湿度、光照等环境因素，观察石材表面变化，以评估其耐久性。
实验结果：一、石材物理性能测试结果1. 硬度测试灰白色花岗岩硬度：7.5红色花岗岩硬度：7.0黑色玄武岩硬度：6.52. 吸水率测试灰白色花岗岩吸水率：0.2%红色花岗岩吸水率：0.3%黑色玄武岩吸水率：0.4%3. 耐磨度测试灰白色花岗岩耐磨度：10000次红色花岗岩耐磨度：9000次黑色玄武岩耐磨度：8000次二、石材化学性能测试结果1. 化学成分分析灰白色花岗岩：SiO2 65%，Al2O3 15%，Fe2O3 5%，CaO 5%，MgO 5%红色花岗岩：SiO2 70%，Al2O3 10%，Fe2O3 15%，CaO 5%，MgO 5%黑色玄武岩：SiO2 60%，Al2O3 10%，Fe2O3 20%，CaO 5%，MgO 5%2. 耐酸碱性能测试灰白色花岗岩：耐酸性，不耐碱性红色花岗岩：耐酸性，不耐碱性黑色玄武岩：耐酸性，不耐碱性三、石材耐久性测试结果1. 环境模拟箱测试灰白色花岗岩：表面无明显变化，耐久性良好红色花岗岩：表面出现轻微裂纹，耐久性一般黑色玄武岩：表面出现明显裂纹，耐久性较差实验结论：1. 灰白色花岗岩具有较高的硬度、较低的吸水率和良好的耐磨度，适用于室外装饰和建筑领域。
天然饰面石材试验方法 第二部分

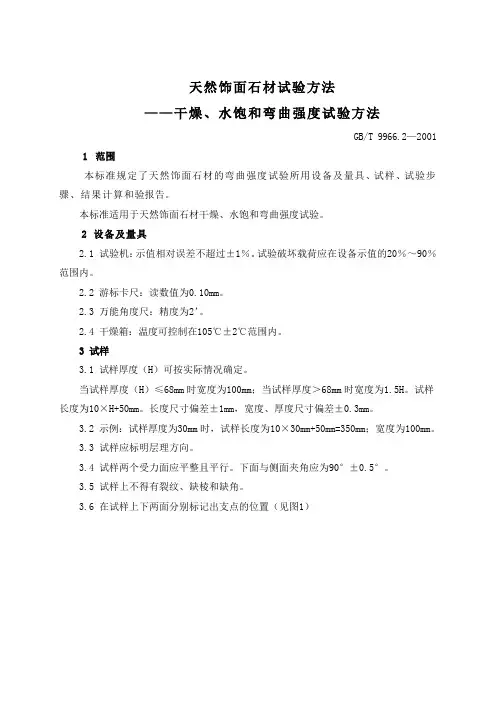

天然饰面石材试验方法——干燥、水饱和弯曲强度试验方法GB/T 9966.2—20011 范围本标准规定了天然饰面石材的弯曲强度试验所用设备及量具、试样、试验步骤、结果计算和验报告。
本标准适用于天然饰面石材干燥、水饱和弯曲强度试验。
2 设备及量具2.1 试验机：示值相对误差不超过±1％。
试验破坏载荷应在设备示值的20％～90％范围内。
2.2 游标卡尺：读数值为0.10mm。
2.3 万能角度尺：精度为2’。
2.4 干燥箱：温度可控制在105℃±2℃范围内。
3 试样3.1 试样厚度（H）可按实际情况确定。
当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68mm时宽度为1.5H。
试样长度为10×H+50mm。
长度尺寸偏差±1mm，宽度、厚度尺寸偏差±0.3mm。
3.2 示例：试样厚度为30mm时，试样长度为10×30mm+50mm=350mm；宽度为100mm。
3.3 试样应标明层理方向。
3.4 试样两个受力面应平整且平行。
下面与侧面夹角应为90°±0.5°。
3.5 试样上不得有裂纹、缺棱和缺角。
3.6 在试样上下两面分别标记出支点的位置（见图1）3.7 每种试验条件下的试样取五个为一组。
如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样。
4 试验步骤4.1 干燥状态弯曲强度4.1.1 在105℃±2℃的干燥箱内将试样干燥24h后，放入干燥器中冷却至室温。
4.1.2 调节支架下支座之间的距离（L=10×H）和上支座之间的距离（L/2），误差在±1.0mm内。
按照试样上标记的支点位置将其放在上下支架之间。
一般情况下应使试样装饰面处于弯曲拉伸状态，即装饰面朝下放在下支架支座上（见图1）。
4.1.3 以每分钟1800N±50N的速率对试样施加载荷至试样破坏。
天然石材的质量标准与检测方法
外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。
外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷.在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。
缺陷的检测方法为,将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷;距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。
由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。
协议板尽量要大一些，要充分显示该品种的色调花纹。
协议板应同时让有关各方各持一块，以便统一标准，避免不必要的纠纷发生。
镜面光泽度光泽度对于镜面板材是一个非常重要的指标。
光泽度指饰面板材表面对可见光的反射程度.在石材标准中，光泽度被称为镜面光泽度.现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽,能清晰地反映出景物。
镜面板材的镜面光泽度值应不低于７５光泽单位,或按供需双方协议样板执行。
标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０~９０光泽单位时,才具有良好的镜面光泽。
因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。
新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。
现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。
优等品的最低光泽度值按化学主成分不同而分成３类,分别为９０、８０、６０光泽单位。
该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。
目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。
天然石材防护剂
天然石材防护剂1 范围本标准规定了天然石材防护剂产品的术语和定义、分类、命名与标记、技术要求、试验方法、检验规则、标志、包装、贮存与运输。
本标准适用于天然石材的防护剂产品。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥GB/T 9966.3-2001 天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法GB/T 9966.13 天然石材试验方法第13部分：毛细吸水系数的测定GB/T 13890 天然石材术语GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量GB 18582 室内装饰装修材料内墙涂料中有害物质限量3 术语和定义GB/T 13890界定的以及下列术语和定义适用于本文件。
3.1石材防护剂 protectant for stone能够有效降低石材的吸水率，提高石材耐污性和耐蚀性，防止天然石材产生白华、水斑、锈斑等病变的护理产品。
3.2白华 white mark可溶性物质通过石材内部的毛细孔或石材之间的接缝到达石材表面，干燥后留下的白粉状物质。
3.3水斑 water mark水或吸湿性物质渗入石材内部后，使石材表面产生的不易自然干燥的湿痕。
3.4锈斑 rust mark含铁物质与环境中的化学物质发生反应，在石材表面形成的黄色或黄褐色的斑迹。
4 分类、命名与标记4.1 分类4.1.1 按分散介质分为：a) 水剂型（SJ）：以水为分散介质的防护剂。
b) 溶剂型（RJ）：以有机溶剂为分散介质的防护剂。
4.1.2 按功能分为：a)防水型（FS）：能阻止水及水性污染物渗入石材内部的防护剂。
b) 防油型（FY）：能阻止油及油性污染物渗入石材内部的防护剂。
4.1.3 按使用部位分为：a)饰面型（SM）：用于石材非粘贴面的防护剂。
天然饰面石材试验方法耐酸性试验方法
天然饰面石材试验方法耐酸性试验方法1主题内客与适用范围本标准规定了天然饰面石材耐二氧化硫气体腐蚀的试验设备、试样、试验程序、计算和试验结果。
本标准适用于天然饰面石材的耐酸性试验。
2方法原理试样在二氧化硫气氛中经一定时间观察表面光泽度及其他特性的变化。
3试剂3．1硫酸：化学纯。
3．2无水亚硫酸钠：化学纯。
4试验设备4．1天平：最大称量200g，感量10mg。
4．2烘箱：由室温到200℃。
4?5反应容器：一个深240mm以上的玻璃方缸，距上口和底20－30mm处各有一入、出气口，内装试样架，上有磨口盖。
5试样试样尺寸为80mm×60mm×10mm两面或一面抛光。
有层理的试样，平行和垂直层理的试样各取4块，没有层理的取4块，其中3块作耐酸试验用，１块留作对比用，测量并记录各块试样的光泽度。
6试验程序6.1将试样置于105±2℃烘箱内，干燥24h，取出，放人干燥器内冷却至室温，称量质量（m0）。
6.2根据以下反应产生二氧化硫，将二氧化硫通入蒸馏水中制成二氧化硫溶液。
Na2SO3＋H2SO4→Na2SO4＋H2O十SO2↑S02＋H2O＝H2S036.3反应容器中注入1900mL英馏水，放入试样架，试样以相隔10mm的距离依次放在架上，盖上容器盖，由下口通入二氧化硫气于水中．滴入约100g的二氧化硫气，关闭下口，在室温下放置14d，取出，并观察表面变化，烘干，冷却至室温，称量（m1），按以上步骤更换新的二氧化硫溶液，再放置14d，取出，观察表面变化，烘干，冷如至室温，称量（m2）。
7计算14d后相对质量变化〔m14（％）〕及28d后相对质量变化［m28(％)〕按下式计算：m1－m0m14＝──── ×100 (1)m0m2－m0m28＝──── ×100 (2)m0式中：m0——未经酸腐蚀的试样质量，g；m1一—经酸腐蚀14d后的质量，g；m2——经28d腐蚀后的质量。
天然石材的质量标准与检测方法12页word
外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。
外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。
在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。
缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。
由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。
协议板尽量要大一些，要充分显示该品种的色调花纹。
协议板应同时让有关各方各持一块，以便统一标准，避免不必要的纠纷发生。
镜面光泽度光泽度对于镜面板材是一个非常重要的指标。
光泽度指饰面板材表面对可见光的反射程度。
在石材标准中，光泽度被称为镜面光泽度。
现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。
镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。
标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。
因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。
新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。
现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。
优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。
该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。
目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。
天然石材标准及测试
天然石材标准及测试(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除天然石材标准及测试我国石材标准经过十几年的发展，目前在产品标准和试验方法标准上已经比较齐全，加上美国和欧洲等国家相关标准的互为补充，在测试方法和技术指标方面有很大余地，实际工程完全可以按照设计要求选择必要的测试方法，从而取得需要的检验报告和检验数据。
我国的石材标准主要分为术语及分类标准、试验方法标准、产品标准和相关标准。
我国的GB/T13890《天然饰面石材术语》标准对天然石材行业的相关名词和术语作了定义及解释，随着石材行业的不断发展，该术语标准不能完全涵盖所有名词和术语，于是有不断推出的新标准对新名词和术语进行了补充。
我国的石材分类标准为GB/T17670《天然石材统一编号》，将天然石材划分为花岗石（G）、大理石（M）和板石（S），并对我国开采的并具有一定规模的石材品种统一命名和编号，然而对目前越来越多的进口石材缺乏必要的命名和编号，造成了这部分石材在名称方面的混乱。
我国的石材产品标准主要有JC/T204《天然花岗石荒料》、GB/T18601《天然花岗石建筑板材》、JC/T202《天然大理石荒料》、JC/T79《天然大理石建筑板材》、GB/T18600《天然板石》、JC/T847《异形石材》、JC830.1《干挂饰面石材》、JC/T972《天然花岗石墓碑石》等。
相关的石材标准有JC/T507《建筑水磨石制品》、JC/T872《建筑装饰用微晶玻璃》、JC/T973《建筑装饰用天然石材防护剂》等。
我国的石材试验方法标准主要是GB/T966《天然饰面石材试验方法》。
我国的石材产品标准对石材的规范主要有两个方面，一方面是石材加工质量技术指标，包括长度、宽度、厚度、平面度角度、光泽度和外观质量，另一方面是材质本身的物理化学性能，花岗石、大理石产品包括体积密度、吸水率、压缩强度、弯曲强度常规四项，花岗石增加了放射性，板石包括吸水率、压缩强度、弯曲强度、耐气候性软化深度、干湿稳定性四项。
建筑装饰材料15建筑装饰材料试验
算：
Wa
m1 m
m2
100%
0
15.1.3.5 试验结果
计算体积密度、密度、吸水率、空隙率的平 均值和最大值与最小值。
体积密度、密度计算到三位有效数字，空隙 率、吸水率计算到两位有效数字。
15.1.4 天然饰面石材耐磨性试验
本方法规定了天然饰面石材和荒料耐磨性试 验的设备、试样、试验程序、计算及试验结果。
（2） （3）试样两个受力面用500号砂纸抛光。不
（4）标出两支点与受力点的标记（尺寸见图 15.1），测量试样两个支点和负荷点处的宽与高的
15.1.2.3 试验步骤 (1)将试样放在105±2℃的烘箱内干燥24h，
(2)调节支座之间的距离为140±0.5mm，把 试样放在支架上，施加负荷以2mm/min的速率直 至试样断裂，读出断裂时的负荷值。
(1) (2) 无水亚硫酸钠：化学纯。
15.1.6.3 试验设备
(1)天平：最大称量200g，感量10mg (2) 烘箱：由室温到200℃ (3) 反应容器：一个深240mm以上的玻璃方 缸，距上口和底20~30mm处各有一入、出气口，
15.1.6.4 试样
试样尺寸为80mm×60mm×10mm两面或一 面抛光，有层理的试样平行和垂直层理的各取4 块，没有层理的取4块，其中3块作耐酸试验用， 1块留作对比用，测量并记录各块试样的光泽度。
反复冻融25次。再放在流动的水中4h，将试样取
②计算面积同(1) ③试验按(1)中③进行。
15.1.1.4 结果计算 压缩强度按下式计算：
P Rc S
15.1.1.5 试验结果 计算试样不同层理的算术平均值及最大值和
最小值。
15.1.2 天然饰面石材弯曲强度试验
《天然石材试验方法(第9~18部分)》编制说明
饮雖〉雛化编者按：本刊曾于2020年10期刊登过《天然石材试验方法（9〜18部分）》国家标准。
本文是这几个标准的编制说明。
《天然石材试验方法 (第9〜18部分) 》编制说明周俊兴(全国石材标准化技术委员会，北京100018 )天然石材试验方法1〇项新标准已经完成了报批和 修改工作，即将发布实施。
这些标准基本是转化国外 先进标准的内容，个别标准是根据丁_程应用实际需要 制定的新标准。
为了更好地理解标准，推动标准的贯 彻实施，本文编辑整理了标准制定过程中编制说明的 关键内容，供各方参考。
同时对比分析了与转化的欧 盟标准差异，供检验机构在采用不同方法标准时进行 必要的调整。
希望在实施这些新标准内容的同时，各 方也应积极参与标准的完善和进一步提升过程，提出 宝贵的建议，以便进一步完善我国石材试验方法系列 标准。
I天然石材试验方法第9部分：通过测量共振基本频率 测定动力弹性模数1.1标准主要内容标准规定了通过测量共振基本频率测定天然石材 动力弹性模数试验的原理、仪器设备、试样制备、试 验步骤、试验结果和试验报告，适用于测定天然石材 动力弹性模数的试验。
标准制定的目的是为了解决建筑幕墙中干挂石材 在冻融、风吹、日晒、雨淋等内然气候条件下的耐老 化性能，保障建筑物的安全。
最早起因是由于北京新 保利大厦采用了伊朗洞石作为外幕墙材料，美国设计 师要求进行弹性模数的试验，而我国没有相应的标准 作为依据，因此采用了美国设计师指定的方法，参照 ASTM C880和ASTM C666标准综合实验方法，即采用 天然石材弯曲强度的试样，通过混凝土抗冻融试验方法，测量石材共振基本频率，从而得到杨氏弹性模 量。
通过这种方法，科学地掌握了石材幕墙在各种气 候条件下材质的老化变化，得到最终稳定时候的强度 值，为幕墙设计和安全系数的选择提供依据，因此引 入该标准试验方法对提高我国石材应用水平，增强石 材幕墙的安全性能具有重大的意义。
通过对国外先进标准的查新、研究和比较，本标 准最终选择采用了欧洲EN 14146: 2004《天然石材试 验方法-(通过测量共振基本频率）测定动力弹性模 数》标准内容，并根据我N石材幕墙应用实际情况，择优去繁，简化了试验和计算方法，便于方便地应用 在实际程检验中。
天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法
天然饰面石材试验方法干燥、水饱和、冻融循环后压缩强度试验方法1主题内容与适用范围本标准规定了天然饰面石材和荒料压缩强度的试验设备、量具、试样、试验程序、计算及试验结果。
本标准适用于天然饰面石材和荒料的干燥、水饱和及冻融循环后的压缩强度试验。
2设备及工具2．1材料试验机：具有球形支座并应保证一走的加荷速率，示值相对误差不超过±1％，试样破坏的最大负荷在量程的20％～90％范围内。
2．2游标下尺：刻度为0．02mm。
3试样3．1试样尺寸为50mm的立方体，误差±0．5mm。
垂直和平行层理的试样各两组，没有层理的试样两组，每组5块。
3．2试样应枕出岩石层理方向。
3．3试样两个受力面用500号细砂纸抛光。
平行度在0．08mm以内。
相邻边垂直度误差不大于±0．5°。
3．4试样不允许悼棱、掉龟和有可见的裂纹。
4试验步骤4．1干燥状态压缩强度4．1．1试样处理：将试样在105±2的烘箱内干燥24h。
再放入干燥器中冷却到室温。
4．1．2测量试样受力面的边长计算面积。
4．1．3将试样放置在材料试验饥下压扳的中心部位，以每秒钟1000±50N的速率施加负荷，直至试样破坏，读出试样破坏时的最大负荷值。
4．2水饱和状态压缩强度4．2．1试样处理：将试样放在20±5℃的水中，浸泡48h，从水中取出，用拧干后的湿毛巾将试样表面水分擦去。
4．2．2计算面积同4．1．2。
4．2．3试验按4．1．3进行。
4．3冻融循环后压缩强度4.3.1 试样处理：试样用清水洗干净，然后在水中浸泡24h。
将试样置入调节到－20±2℃的冷冻箱中，在冷冻箱内冻4h，取出放在流动的水中，放置4h，从水中取出，再将试样放入冷冻箱内，反复冻融25次。
再放到流动的水中4h，将试样取出，用拧干后的湿毛巾将试样表面水分擦去。
4.3.2 计算面积同4.1.2。
4.3.3 试验按4.1.3进行。
天然饰面石材作业指导书
天然饰面石材作业指导书一、编制依据天然饰面石材试验方法第一部份GB/T9966. 1-2001天然饰面石材试验方法第二部份GB/T9966.2-2001天然饰面石材试验方法第三部份GB/T9966.3-2001二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。
同时取得上岗合格证的检测人员从事检验,由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。
2 、本试验检测必须有两人以上参加。
三、技术要求1 、石材分类①按形状分类a 普型板(PX)b 圆弧板(HM)：装饰面轮廓线的曲率半径处相同的饰面板材。
C、异型板(YX)：普型板和圆弧板以外的其他形状板材。
② 按表面加工程度分类a 亚光板(YG)：饰面平整细腻，能使光线产生漫反射现象的板材。
b 镜面板(JM)：c 粗面板(CM)：指饰面粗糙规则有序，端面锯切整齐的板材。
2 、等级①按普型板规格尺寸偏差，平面度公差，角度公差，外观质量等将板材分为优等品(A)、一等品(B)、合格品(C)三个等级。
② 板弧面按规格尺寸偏差，直线度公差，线轮廓度公差，外观质量等将板材分为优等品 (A)、一等品 (B)、合格品 (C)三个等级。
四、检测仪器的要求1 、试验机：具有球形支座并能满足试验要求，示值相对误差不超过±1%。
试验破坏的载荷应在示值的20%-90%范围。
2 、游标卡尺：读数值为0. 10mm。
3 、万能角度尺：精度为2′。
4 、干燥箱：温度可控制在105℃±2℃范围内。
5 、冷冻箱：温度可控制在-20℃±2℃范围内。
6 、天平：最大称量1000g，感量10mg；最大称量200g；感量1mg。
7 、比重瓶：容积25mL-30mL。
8 、标准筛：63 μm。
五、试验检测操作1 、试样要求①压缩强度：边长50mm 的正方体或者Φ50mm×50mm 的圆柱体；尺寸偏差± 0.5mm。
天然石材质量标准及检测方法
天然石材的质量标准与检测方法天然石材的质量标准与检测方法外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。
外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。
在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。
缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。
由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。
协议板尽量要大一些，要充分显示该品种的色调花纹.镜面光泽度光泽度对于镜面板材是一个非常重要的指标。
光泽度指饰面板材表面对可见光的反射程度。
在石材标准中，光泽度被称为镜面光泽度。
现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。
镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。
标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。
因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。
新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。
现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。
优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。
该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。
目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。
天然饰面石材试验方法
天然饰面石材试验方法——干燥、水饱和弯曲强度试验方法GB/T 9966.2—20011 范围本标准规定了天然饰面石材的弯曲强度试验所用设备及量具、试样、试验步骤、结果计算和试验报告。
本标准适用于天然饰面石材干燥、水饱和弯曲强度试验。
2 设备及量具2.1试验机：示值相对误差不超过±1％。
试验破坏载荷应在设备示值的20％～90％范围内。
2.2游标卡尺：读数值为0.10mm。
2.3万能角度尺：精度为2’。
2.4干燥箱：温度可控制在105℃±2℃范围内。
3试样3.1试样厚度（H）可按实际情况确定。
当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68mm 时宽度为1.5H。
试样长度为10×H+50mm。
长度尺寸偏差±1mm，宽度、厚度尺寸偏差±0.3mm。
3.2示例：试样厚度为30mm时，试样长度为10×30mm+50mm=350mm；宽度为100mm。
3.3试样应标明层理方向。
3.4试样两个受力面应平整且平行。
下面与侧面夹角应为90°±0.5°。
3.5试样上不得有裂纹、缺棱和缺角。
3.6在试样上下两面分别标记出支点的位置（见图1）图13.7每种试验条件下的试样取五个为一组。
如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样。
4 试验步骤4.1 干燥状态弯曲强度4.1.1 在105℃±2℃的干燥箱内将试样干燥24h 后，放入干燥器中冷却至室温。
4.1.2 调节支架下支座之间的距离（L=10×H）和上支座之间的距离（L/2），误差在±1.0mm 内。
按照试样上标记的支点位置将其放在上下支架之间。
一般情况下应使试样装饰面处于弯曲拉伸状态，即装饰面朝下放在下支架支座上（见图1）。
4.1.3 以每分钟1800N±50N 的速率对试样施加载荷至试样破坏。
记录试样破坏载荷值（F）。
石材试验
石材试验作业指导书1、依据标准GB/T19766-2005《天然大理石建筑板材》GB/T18601-2009《天然花岗岩建筑板材》JC/T79-2001《天然大理石建筑板材》GB/《天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法》 GB/~2001《天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法》GB/《天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法》《干挂饰面石材及其金属挂件第1部分：干挂饰面石材》1.8JC205-1992《天然花岗岩建筑板材》2、组批原则：同一品种、类别、等级、同一供货商石材为一批。
3、适用范围：适用于建筑装饰用天然大理石板材、天然花岗岩板材，建筑干挂饰面石材。
4、试验项目及试验方法试验项目4.1.1干燥、水饱和弯曲强度4.1.2体积密度、吸水率4.1.3干燥、水饱和压缩强度4.1.4抗冻系数4.1.5平面度4.1.6剪切强度试验方法4.2.1干燥、水饱和弯曲强度试验方法4.2.1.1设备及量具a.试验机：示值相对误差不超过±1%，试验破坏的荷载在设备示值的20%~90%范围内。
b.游标卡尺：读数值为0.10mm.。
c.万能角度尺：精度为2′。
d.干燥箱：温度可控在105±2℃。
4.2.1.2试样a.试样厚度（H）可按实际情况确定。
当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68时宽度为。
试样长度为10×H+50mm。
长度尺寸偏差为±1 mm，宽度、厚度尺寸偏差±0.3 mm。
b.试样上应标明层里方向。
c.试样两个受力面应平整且平行。
正面与侧面夹角应为90±0.5℃。
d.试样不得有裂纹、缺棱和缺角。
e.在试样上下两面分别标记出支点的位置。
f.每种试验条件下的试样取五个为一组。
如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然饰面石材试验方法耐酸性试验方法
1主题内客与适用范围
本标准规定了天然饰面石材耐二氧化硫气体腐蚀的试验设备、试样、试验程序、计算和试验结果。
本标准适用于天然饰面石材的耐酸性试验。
2方法原理
试样在二氧化硫气氛中经一定时间观察表面光泽度及其他特性的变化。
3试剂
3．1硫酸：化学纯。
3．2无水亚硫酸钠：化学纯。
4试验设备
4．1天平：最大称量200g，感量10mg。
4．2烘箱：由室温到200℃。
4·5反应容器：一个深240mm以上的玻璃方缸，距上口和底20－30mm处各有一入、出气口，内装试样架，上有磨口盖。
5试样
试样尺寸为80mm×60mm×10mm两面或一面抛光。
有层理的试样，平行和垂直层理的试样各取4块，没有层理的取4块，其中3块作耐酸试验用，１块留作对比用，测量并记录各块试样的光泽度。
6试验程序
6·1将试样置于105±2℃烘箱内，干燥24h，取出，放人干燥器内冷却至室温，称量质量（m0）。
6·2根据以下反应产生二氧化硫，将二氧化硫通入蒸馏水中制成二氧化硫溶液。
Na2SO3＋H2SO4→Na2SO4＋H2O十SO2↑
S02＋H2O＝H2S03
6·3反应容器中注入1900mL英馏水，放入试样架，试样以相隔10mm的距离依次放在架上，盖上容器盖，由下口通入二氧化硫气于水中．滴入约100g的二氧化硫气，关闭下口，在室温下放置14d，取出，并观察表面变化，烘干，冷却
至室温，称量（m1），按以上步骤更换新的二氧化硫溶液，再放置14d，取出，观察表面变化，烘干，冷如至室温，称量（m2）。
7计算
14d后相对质量变化〔m14（％）〕及28d后相对质量变化［m28(％)〕
按下式计算：
m1－m0
m14＝────×100 (1)
m0
m2－m0
m28＝────×100 (2)
m0
式中：m0——未经酸腐蚀的试样质量，g；
m1一—经酸腐蚀14d后的质量，g；
m2——经28d腐蚀后的质量。
g。
8试验结果
报告出ml4、m28的平均值。
报告出光泽度及其他特性的变化。
