电动车窗不工作故障的诊断与排除-陈清

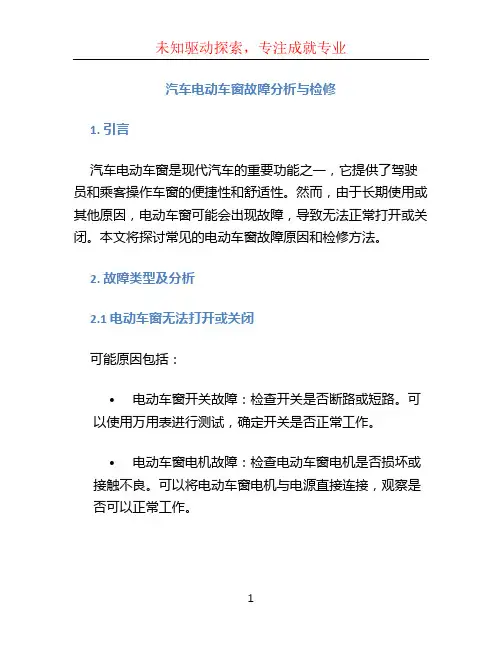

汽车电动车窗故障分析与检修毕业设计正文
汽车电动车窗故障分析与检修1. 引言汽车电动车窗是现代汽车的重要功能之一，它提供了驾驶员和乘客操作车窗的便捷性和舒适性。
然而，由于长期使用或其他原因，电动车窗可能会出现故障，导致无法正常打开或关闭。
本文将探讨常见的电动车窗故障原因和检修方法。
2. 故障类型及分析2.1 电动车窗无法打开或关闭可能原因包括：•电动车窗开关故障：检查开关是否断路或短路。
可以使用万用表进行测试，确定开关是否正常工作。
•电动车窗电机故障：检查电动车窗电机是否损坏或接触不良。
可以将电动车窗电机与电源直接连接，观察是否可以正常工作。
•熔断器或继电器故障：检查熔断器和继电器是否正常工作。
可以使用万用表进行测试，确定它们是否有断路的情况。
•电动车窗传感器故障：一些车型可能配备了电动车窗传感器，用于检测窗户是否被夹住或防止意外伤害。
检查传感器是否正常工作。
2.2 电动车窗打开或关闭缓慢可能原因包括：•电动车窗电机磨损：长时间使用或电动车窗维护不当可能导致电动车窗电机磨损。
可能需要更换电动车窗电机。
•电动车窗导轨阻滞：检查电动车窗导轨是否有灰尘或杂物堆积，阻碍了电动车窗的正常滑动。
清理导轨并润滑。
•电动车窗玻璃卡住：检查电动车窗玻璃是否卡在门框上。
可能需要调整玻璃的位置或更换损坏的部件。
2.3 电动车窗发出异常噪音可能原因包括：•电动车窗电机问题：电动车窗电机可能因为过热或其他原因发出噪音。
检查电动车窗电机是否损坏或需要更换。
•电动车窗导轨问题：导轨可能因为损坏或松动而产生噪音。
检查导轨是否需要修复或固定。
•玻璃与门框摩擦：检查电动车窗玻璃与门框之间是否有过多的摩擦。
可能需要调整门框或玻璃的位置，以减少噪音。
3. 检修方法3.1 检查开关和电动车窗电机•使用万用表测试电动车窗开关是否正常工作。
•将电动车窗电机与电源直接连接，观察其是否能正常工作。
如不能正常工作，可能需要更换电动车窗电机。
3.2 检查熔断器和继电器•使用万用表测试熔断器和继电器是否正常工作。
4.2电动车窗(天窗)失灵故障的诊断与检修
（3）电动天窗的控制原理 电动天窗的工作原理与电动车窗基本相同，利用 开启和关闭两个继电器，改变电动机电流的方向，驱 动电动机实现正反转，使天窗实现不同状态下的工作。
Page 22
二、拓展知识
1、桑塔纳2000型轿车电动车窗 桑塔纳2000型轿车所用的电动车窗玻璃升降器，机 械部分主要由蜗轮、蜗杆、绕线轮、钢丝绳、导轨、滑 动支架等组成。 当电动车窗玻璃升降器中直流永磁电动机电路接通 后，转轴输出转矩，经蜗轮蜗杆减速后，再由缓冲联轴 器传递到转丝筒，带动转丝筒旋转，使钢丝绳拉动安装 在玻璃支架上的滑动支架在导轨中上下运动，达到车窗 玻璃升降的目的。
Page 26
延时继电器
Page 27
E39-电动车窗安 全开关；E41电动车窗开关 （右前）； E52-电动车窗 开关（左后）； E54-电动车窗 开关（右后）； V15-右前电动 车窗电动机； 11-正极连接线， 在电动车窗线 束内；12-连接 线，在电动车 窗线束内
Page 28
V26-左后电动车窗电 动机；V27-右后电动 车窗电动机；E53-左 后门上电动车窗开关； E55-右后门上电动车 窗开关；T2t-左后电 动车窗开关与电动车 窗电动机插头连接， 2针，在左前门内； T2u-右后电动车窗开 关与电动车窗电动机 插头连接，2针，在 右后门内
Page 37
图4-18拉下塑料薄膜
图4-19露出玻璃固定螺栓
Page 38
图4-20 拆玻璃升降器电动机插头
图4-21拧松玻璃固定螺栓
Page 39
图4-22 取下玻璃
图4-23拧下升降器电动机固定螺栓
பைடு நூலகம்
⑧拧下电动玻璃升降器升降机构固定螺栓，如图4-24所 示。 ⑨取出电动玻璃升降机构，如图4-25所示。

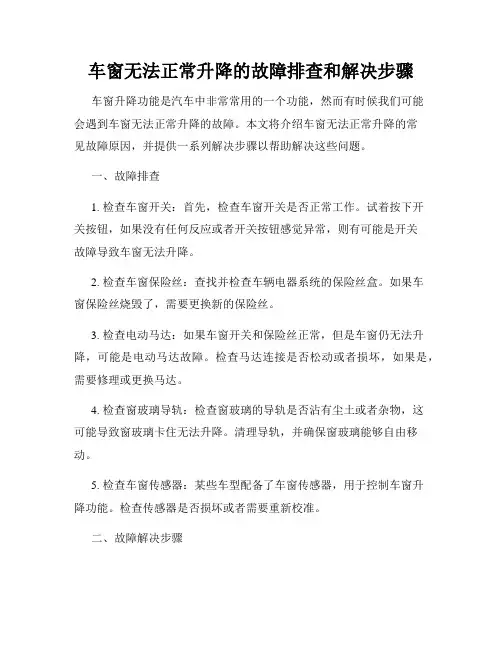

车窗无法正常升降的故障排查和解决步骤
车窗无法正常升降的故障排查和解决步骤车窗升降功能是汽车中非常常用的一个功能，然而有时候我们可能会遇到车窗无法正常升降的故障。
本文将介绍车窗无法正常升降的常见故障原因，并提供一系列解决步骤以帮助解决这些问题。
一、故障排查1. 检查车窗开关：首先，检查车窗开关是否正常工作。
试着按下开关按钮，如果没有任何反应或者开关按钮感觉异常，则有可能是开关故障导致车窗无法升降。
2. 检查车窗保险丝：查找并检查车辆电器系统的保险丝盒。
如果车窗保险丝烧毁了，需要更换新的保险丝。
3. 检查电动马达：如果车窗开关和保险丝正常，但是车窗仍无法升降，可能是电动马达故障。
检查马达连接是否松动或者损坏，如果是，需要修理或更换马达。
4. 检查窗玻璃导轨：检查窗玻璃的导轨是否沾有尘土或者杂物，这可能导致窗玻璃卡住无法升降。
清理导轨，并确保窗玻璃能够自由移动。
5. 检查车窗传感器：某些车型配备了车窗传感器，用于控制车窗升降功能。
检查传感器是否损坏或者需要重新校准。
二、故障解决步骤1. 开关故障解决：如果车窗开关损坏，可将其更换为新的开关。
首先拆卸原有的开关装置，然后安装新的开关装置。
确保新开关与车辆电气系统匹配，并测试新开关是否工作正常。
2. 保险丝更换：如果车窗保险丝损坏，找到相应位置并拆卸。
然后用与原保险丝相同规格的新保险丝进行更换。
3. 电动马达维修：如果电动马达损坏，检查其连接并确保固定牢固。
如果仍然无法修复，则需要更换电动马达。
选择适合车型的新电动马达，并确保正确安装和连接。
4. 窗玻璃导轨清理：使用清洁剂和软布清洁窗玻璃导轨。
确保导轨干净无杂物。
如果窗玻璃卡住的问题依然存在，可能需要调整导轨位置或者更换导轨。
5. 传感器校准：如果车辆配备了窗户传感器，并且传感器损坏或者需要重新校准，请按照车辆制造商的说明书进行操作。
校准传感器可能需要专业设备或者技术人员的帮助。
请注意，在进行任何维修步骤之前，请先翻阅相关车辆维修手册或者咨询专业技术人员以确保正确操作。

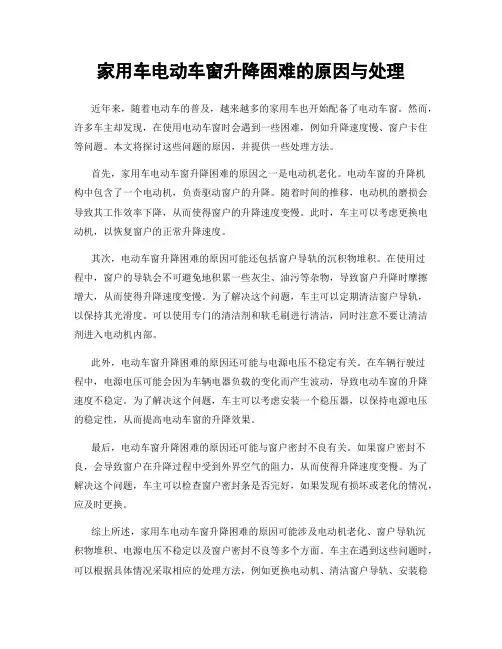

家用车电动车窗升降困难的原因与处理
家用车电动车窗升降困难的原因与处理近年来，随着电动车的普及，越来越多的家用车也开始配备了电动车窗。
然而，许多车主却发现，在使用电动车窗时会遇到一些困难，例如升降速度慢、窗户卡住等问题。
本文将探讨这些问题的原因，并提供一些处理方法。
首先，家用车电动车窗升降困难的原因之一是电动机老化。
电动车窗的升降机构中包含了一个电动机，负责驱动窗户的升降。
随着时间的推移，电动机的磨损会导致其工作效率下降，从而使得窗户的升降速度变慢。
此时，车主可以考虑更换电动机，以恢复窗户的正常升降速度。
其次，电动车窗升降困难的原因可能还包括窗户导轨的沉积物堆积。
在使用过程中，窗户的导轨会不可避免地积累一些灰尘、油污等杂物，导致窗户升降时摩擦增大，从而使得升降速度变慢。
为了解决这个问题，车主可以定期清洁窗户导轨，以保持其光滑度。
可以使用专门的清洁剂和软毛刷进行清洁，同时注意不要让清洁剂进入电动机内部。
此外，电动车窗升降困难的原因还可能与电源电压不稳定有关。
在车辆行驶过程中，电源电压可能会因为车辆电器负载的变化而产生波动，导致电动车窗的升降速度不稳定。
为了解决这个问题，车主可以考虑安装一个稳压器，以保持电源电压的稳定性，从而提高电动车窗的升降效果。
最后，电动车窗升降困难的原因还可能与窗户密封不良有关。
如果窗户密封不良，会导致窗户在升降过程中受到外界空气的阻力，从而使得升降速度变慢。
为了解决这个问题，车主可以检查窗户密封条是否完好，如果发现有损坏或老化的情况，应及时更换。
综上所述，家用车电动车窗升降困难的原因可能涉及电动机老化、窗户导轨沉积物堆积、电源电压不稳定以及窗户密封不良等多个方面。
车主在遇到这些问题时，可以根据具体情况采取相应的处理方法，例如更换电动机、清洁窗户导轨、安装稳压器以及更换窗户密封条等。
通过解决这些问题，车主可以提高电动车窗的升降效果，提升驾驶体验。
东南V3蓝瑟车右前电动门窗不工作
东南V3蓝瑟车右前电动门窗不工作东南V3蓝瑟车是一款经济实用的小型轿车，不仅外形时尚、动力强劲，而且配置也非常丰富。
然而，近日有车主反映他的东南V3蓝瑟车右前电动门窗不工作，严重影响车辆行驶。
那么，这种故障是怎么回事呢？下面，我们来分析一下。
首先，我们需要明确一个概念，即汽车电动门窗系统。
汽车电动门窗系统是由电动马达、传动机构、控制开关、连接线路等几部分组成的。
它的主要作用是实现车门窗的自动升降或开关，方便车主控制车内空气的流动和进出。
了解了汽车电动门窗系统的组成部分，我们就可以开始排查右前电动门窗不工作的原因。
下面，我们按照以下步骤进行排查。
1.查看门窗控制开关。
首先要检查控制右前电动门窗的开关是否正常，是否能正常开关其它门窗。
2.检查门窗电动马达。
如果控制开关正常，那么就需要检查电动马达是否正常。
测量电动马达电压是否正常，电压正常的情况下，使用万用表将电动马达两个接头的电阻值进行测量。
如果测量结果显示电阻值为无穷大，那么说明电动马达损坏了。
3.检查传动机构。
如果电动马达没有问题，那么就可以考虑传动机构是否正常。
打开车门内衬板，检查传动机构是否损坏。
传动机构损坏的常见表现是:马达工作时，可能听到异响或者马达转动无力。
4.检查连接线路。
如果传动机构没有问题，那么就需要检查连接线路是否正常。
检查电源线路、控制线路和输出线路是否有接触不良、短路等现象。
如果发现线路中某段不通，那么需要更换线路或焊接接头。
综上所述，东南V3蓝瑟车右前电动门窗不工作的原因可能是由于控制开关损坏、电动马达故障、传动机构问题或无法正常连接。
因此，我们需要对电动门窗系统内部的各个部分逐一检查，找出故障所在，进行修理或更换。
要保证安全性和可靠性，建议让专业维修人员来进行排查和修理。
如果出现电动门窗不工作的情况，第一步一定是安全停车，避免因此引发路面事故。
一般情况下，电动门窗系统的故障可以分为软件故障和硬件故障两类，软件故障可能需要进行重新设置或者升级软件，而对于硬件故障需要进行细致的检查和更换部件，比较费时费力。

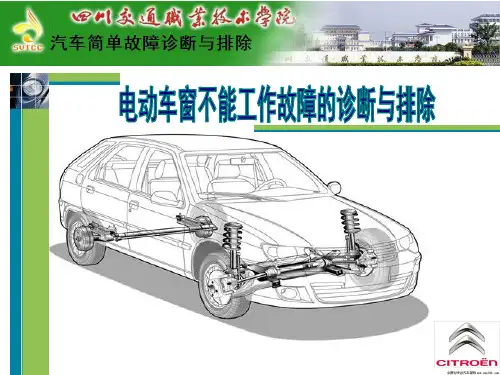

任务4.电动车窗不工作故障的诊断与排除
12
爱丽舍汽车电动车窗系统故障原因分析、诊断方法
两个后车窗分开关不起作用
原因：断路开关或主开关有故障 方法：检查断路开关或主开关工作情况
13
爱丽舍汽车电动车窗系统故障原因分析、诊断方法
所有车窗均不能升降或偶尔不 能升降
原因：搭铁线搭铁不牢。 方法：检查、清洁和紧固搭铁线
14
左后车窗玻璃无法升降
主开关可能出现断路 。
方法：检查分开关导通情况及分开关至主 开关控制导线导通情况
11
爱丽舍汽车电动车窗系统故障原因分析、诊断方法
某个车窗两个方向都不能运动
原因：传动机构卡住、电动机损坏、继电 器烧蚀、开关损坏、分开关至电动 机断路 方法：检查传动机构是否卡住、电动机是 否损坏、继电器是否烧蚀、开关是 否损坏、分开关至电动机导通情况
也接通了继电器的线圈电路，继电器接通门窗电路； 当关闭点火开关时，继电器同时也断开了门窗电路， 以防损坏电气组件和发生意外。
8
爱丽舍汽车电动车窗系统的特点
9
爱丽舍汽车电动车窗系统的特点
10
爱丽舍汽车电动车窗系统故障原因分析、诊断方法
某个车窗只能向一个方向运动
原因：分开关故障分开关故障或分开关至
3
单导轨式电动车窗玻 璃升降器双导轨式 交叉臂式4双向直流电动机
永磁式
通过改变电枢的直流方向来改变电动机的 旋转方向。
双绕组 串励式
有两个绕向相反的磁场绕组，一个为“上 升”绕组，一个为“下降”绕组。给两个 绕组通电，产生相反方向磁场，电动机旋 转方向不同。
5
电动开关
主开关
安装在仪表盘或驾驶员侧车门扶手上，可 控制每个车窗的升降。
检查相关的保险是否正常？ 是 机械传动有无卡滞检查相关的继电器
电动车窗故障维修方案
电动车窗故障维修方案
电动车窗故障维修方案：
1. 检查电源接线是否松动或腐蚀，如果有，及时清洁和固定。
2. 检查门内开关是否损坏或接触不良，可以用万用表来测试。
3. 检查电动窗电机是否有杂音或卡住，如果有，需要更换或修理。
4. 检查玻璃升降轨道是否有异物或损坏，需要清理或更换。
5. 检查电动车窗开关是否损坏或失灵，需要更换或修理。
6. 检查玻璃上下调节限位器是否正确调整，可以根据说明书或者厂家建议来进行调整。
以上是常见的电动车窗故障维修方案，如果以上方法都无法解决问题，建议联系专业的汽车维修技师进行处理。
电动车窗升降失灵故障的检修
情境四 电动车窗升降失灵故障检修
一、预备知识
1.电动车窗的作用 1.电动车窗的作用
为了方便驾驶员和乘客，许多轿车采用了电动车窗。 为了方便驾驶员和乘客，许多轿车采用了电动车窗。 驾驶员和乘客只需要操纵车窗升降开关， 驾驶员和乘客只需要操纵车窗升降开关，就可以使汽 车门窗玻璃上升或者下降。 车门窗玻璃上升或者下降。
汽车舒适与安全系统检修 汽车维修知识腾车网 • • • • • • • 车窗玻璃 车窗玻璃在升降器上的位置ห้องสมุดไป่ตู้升降器轨道 传动钢丝 传动钢丝卷轮 卷轮下面 蜗轮与蜗杆
电动车窗总电路
汽车舒适与安全系统检修 汽车维修知识腾车网
2、电动车窗的结构
电动车窗系统由车窗、车窗升降器、电动机、 电动车窗系统由车窗、车窗升降器、电动机、车窗 控制继电器、车窗开关等组成。 控制继电器、车窗开关等组成。 车窗开关分为主开关和分开关两种， 车窗开关分为主开关和分开关两种，主开关由驾驶员 操纵，分开关由乘客操纵。 操纵，分开关由乘客操纵。一般在主开关上还有锁止开 锁止后，分开关不起作用。 关，锁止后，分开关不起作用。
汽车舒适与安全系统检修 汽车维修知识腾车网
电动车窗的结构
汽车舒适与安全系统检修 汽车维修知识腾车网
3、 电动车窗升降器
• 车窗升降器接受电动机的动力，使汽车门 车窗升降器接受电动机的动力， 窗玻璃上升或者下降。 窗玻璃上升或者下降。 • 车窗升降器由蜗轮蜗杆机构、钢丝、钢丝 车窗升降器由蜗轮蜗杆机构、钢丝、 卷轮、轨道等组成。 卷轮、轨道等组成。 • 升降器总成
5.电动车窗的故障诊断
电动车窗的故障诊断
__________________________________________________________________ 2.汽车电动车窗常见的故障现象有哪些？
__________________________________________________________________ __________________________________________________________________ 3.所有车窗玻璃都不能正常升降的故障原因可能有（）。
A．左前门玻璃升降电机故障
B．总电源线脱落
C．主控开关故障
D．总保险丝熔断
4.电动车窗装置主要由、、、继电器和升降控制开关等组成。
5. 如果发现车窗玻璃存在故障，不能多次进行试验，避免损坏其他部件。
6. 若所有车窗玻璃都不能正常升降，首先应检查（）。
A总电源线脱落或总保险丝熔断
B相关开关不能工作或搭铁不良
C 车窗玻璃升降器是否存在故障。
陈述电动车窗系统的故障检查方法与流程
陈述电动车窗系统的故障检查方法与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电动车窗系统故障检查方法与流程详解随着汽车技术的发展，电动车窗系统已经成为现代车辆的标准配置，提供了极大的便利。
家用车电器系统故障排查与维修常见问题解答
家用车电器系统故障排查与维修常见问题解答近年来，随着科技的不断发展，家用车电器系统在我们的生活中扮演着越来越重要的角色。
然而，由于各种原因，这些电器系统也会出现故障，给我们的生活带来一些不便。
在本文中，我们将探讨家用车电器系统的常见故障，并提供一些解决方案，帮助您排查和修复这些问题。
一、电动车窗无法正常工作电动车窗无法正常工作是家用车电器系统中最常见的问题之一。
首先，我们应该检查车窗的开关是否正常工作。
如果开关没有问题，那么可能是电动窗机构出现故障。
此时，我们可以尝试将窗户手动推上去，然后再用开关试着将其降下来。
如果窗户能够正常工作，那么可能是电动窗机构需要进行维修或更换。
二、车载音响没有声音当我们开车时，车载音响是我们的一大娱乐来源。
然而，有时候我们会发现车载音响没有声音。
首先，我们应该检查音量调节器是否开启，并且音量是否调到适当的位置。
如果这些都没有问题，那么可能是音响的线路连接出现了故障。
此时，我们可以检查音响的连接线是否松动或损坏，并进行修复或更换。
三、中控屏幕黑屏中控屏幕黑屏是现代车辆中常见的问题之一。
这可能是由于电源问题导致的。
首先，我们应该检查中控屏幕的电源是否正常连接。
如果电源连接没有问题，那么可能是中控屏幕本身出现故障。
此时，我们可以尝试重启中控屏幕，或者将车辆停在安全地方，关闭发动机，等待一段时间后再重新启动。
四、倒车雷达无法正常工作倒车雷达是现代车辆中的重要安全装置，可以帮助我们在倒车时避免碰撞。
然而，有时候我们会发现倒车雷达无法正常工作。
首先，我们应该检查倒车雷达的传感器是否被污垢覆盖，如果有的话，我们可以用软布轻轻擦拭传感器表面。
如果传感器没有问题，那么可能是倒车雷达的线路连接出现了故障。
此时，我们可以检查线路连接是否松动或损坏，并进行修复或更换。
五、空调系统无法制冷/制热在夏季，空调系统的正常工作对于驾驶者和乘客来说非常重要。
然而，有时候我们会发现空调系统无法制冷或制热。
电动车窗无法升降故障检修
J33０-舒适系统控制单元Ｅ６1—左前门中控开关E６2—右前门中控开关V2９—左前门中控电动机V30—右前门中控电动机 Ｖ31—左后门中控电动机V3２—右后门中控电动机
图2电动玻璃升降器相关电路图
J330—舒适系统控制单元E4０—左前门玻璃升降器开关E4１—右前门玻璃升降器开关Ｖ14—左前门玻璃升降器电动机V15-右前门玻璃升降器电动机
故障现象:一辆2006年产PＯLO劲取1。6 Ｌ自动挡轿车,行驶里程２。4万 km,用户反映除驾驶员侧车门外,其余车门电动车窗不能控制。
图5
检查分析:维修人员做基本检查后发现,前排乘客侧车门、左后车门与右后车门电动车窗均不能由驾驶员侧车门电动车窗控制开关控制升降、按动各车门自身控制开关也无效。连接VAＳ5052故障诊断仪,查询舒适系统控制单元Ｊ393,未存故障码。PＯＬＯ劲情与劲取轿车得电动车窗控制方式与老款PＯLO有所不同,电动车窗开关状态信息用传输速率为2０ kｂ/s得LIN总线传输,驾驶员侧车门控制单元J38６为LＩN总线得主控单元(图５),其余3个车门控制单元为从控单元。其控制原理如下(以前排乘客侧车门电动窗为例):点火开关ON时LＩN总线激活,驾驶员侧车门上得电动窗开关E8１信号输入控制单元J386,J3８6识别后将信号经LIＮ总线传输到前排乘客侧车门控制单元J387,Ｊ387根据接收到得车窗升降指令控制前排乘客侧电动窗电机V１4８动作。操作前排乘客侧电动窗控制开关E１07时,Ｊ3８７作为从控单元识别到E107开关信号得输入,直接控制V148动作。
根据电路图可知,该车故障得可能原因就是:①J３3０损坏。②Ｊ330得电源电路有短路或断路现象、首先拆下仪表板左下护板,检查J3３0得供电熔丝S3,发现已经熔断。更换新得３0A熔丝,分别操作中控门锁与玻璃升降器开关使其工作、当操作左前门玻璃升降器开关时,左前门与其她玻璃升降器开关指示灯突然熄灭,中控门锁与玻璃升降器再次停止工作,拆下熔丝Ｓ3,熔丝又断了,从而说明故障就是由于左前门玻璃升降器电路某处有故障,致使J330供电熔丝熔断而停止工作,从而使中控门锁与玻璃升降器无法正常工作。
电动车窗不能工作故障的诊断与排除共31页PPT
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
31
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
电动车窗不能工作故障的诊 断与排除
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
电动车窗的故障诊断
4．注意事项
（1）工作前准备是否到位 （工具是否准备齐全、安 全防护措施和防火措施是
否完善等）。
（2）如果发现车窗玻璃存 在故障，不能多次带故障 进行试验，避免损坏其他
部件。
（3）在检修电动车窗故障 前，应在不同方向轻轻摇 动车窗玻璃，检查车窗玻 璃是否移动阻力过大。如 果各个方向均能稍微移动， 则表明车窗玻璃没有卡住， 能正常升降，有利于进一
3．某个车窗只能向一个方向运动
（1）故障现象
（2）故障原因分析
• 某个车门玻璃只能上升或 只能下降。
• ① 该车窗的控制开关接触 不良。
• ② 该车窗玻璃升降器故障。
（3）故障诊断的方法与步 骤
• ① 首先通过主控开关控制 车窗升降，若主控开关工 作正常，则说明分控开关 触点存在故障。若操纵分 控开关工作正常，则说明 主控开关触点存在故障。 若主控开关和分控开关控 制车窗升降时车窗都只能 向一个方向运动，则说明 玻璃升降器故障。
学习目标 电动车窗的故障诊断
电动车窗的故ห้องสมุดไป่ตู้诊断
电动车窗装置主要由车窗、玻璃升降器、电动机、继电器和升降控制开关 等组成。利用开关控制电动机的电流方向，实现车窗的升降功能。为了防止电 路过载，电路或电动机内装有热敏断路开关，用以控制电流，当车窗完全关闭 或不能移动时，即使操纵开关没有断开，热敏开关也会自动断路。
• ③ 检查相关开关能否正常接通或断开，检查相关开关的搭铁是否可 靠连接。
2．个别车窗不能正常升降
（1）故障现象
• 控制主控开关或分控开关，车窗玻璃都不能正常升 降。
（2）故障原因分析
• ① 总电源线脱落或总保险丝熔断。 • ② 继电器线圈或触点损坏。 • ③ 相关开关不能工作或搭铁不良。
电动门窗升降器的故障诊断
第三节 点烟器的原理与检修方法
检修方法
检查插接器和插座端子，确信其接触良好。如果端子弯曲、松动或锈蚀、如 有必要，对其进行维修，然后重新检查系统；如果端子正常，则进行下一步 骤。
将点火开关置于Acc（Ⅰ），然后检查1号与2号端子之间的电压。如果没有 蓄电池电压，则检查：仪表板下熔断丝/继电器盒中的9号（15A）熔断丝是 否熔断、搭铁不良（G503）、WHT/RED或BLK导线断路。
一、电动车窗功能与原理
1、升降器的换向
车窗升降器按近止点时，首先克服弹簧张力，此时电动机电流增大， 加热电动机里的双金属开关，当到达止点时，电流进一步加大，直至双 金属片进一步变形才中断供电，实现停止。当反向起动时与之相反，到 止点断电。
2、电路连接顺序
如图12-2所示，蓄电池正极→中央继电器盒→插头Y/3→附加熔丝 →电动门窗继电器（53号）→车窗升降器开关→车窗升降器电动机（包 括正、反、停）→搭铁→（搭铁点在中央继电器盒左边车身上）。
2、防盗系统的组成及工作原理： 西门子防盗系统主要由防盗器控制单元、接收和发射天线、带送码
器的钥匙以及与发动机控制单元（捷达王）或起动继电器和点火继电器 （捷达化油器式）之间传递信息的线束等组成，如下页图12-5所示。
图12-5 防盗系统的工作原理图
该防盗系统的工作原理如图12-6所示。
图12-6 防盗系统的组成图
三、电动门窗升降器的故障诊断
如图12-3所示为都市先锋、新捷达王和捷达王轿车采用电动钢 丝绳式门窗升降器。
图12-3 电动门窗升降器
第二节 防盗装置的组成与原理
汽车防盗器可分为机械式和电子式两种。机械式正在逐渐被淘汰。 目前流行的是电子防盗器，主要由脉冲转发器、识读线圈、防盗器控 制单元和发动机控制单元等组成，如图12-4。
