西威电梯专用变频器用Conf99软件使用手册

conf99学习

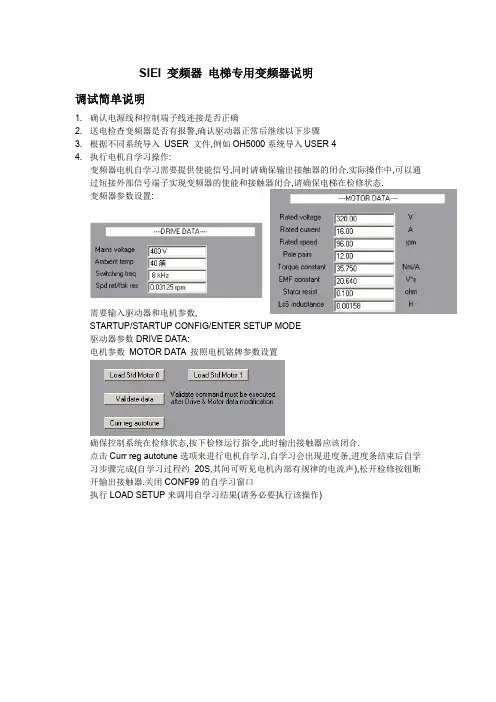

SIEI 变频器电梯专用变频器说明调试简单说明1. 确认电源线和控制端子线连接是否正确2. 送电检查变频器是否有报警,确认驱动器正常后继续以下步骤3. 根据不同系统导入USER 文件,例如OH5000系统导入USER 44. 执行电机自学习操作:变频器电机自学习需要提供使能信号,同时请确保输出接触器的闭合.实际操作中,可以通过短接外部信号端子实现变频器的使能和接触器闭合,请确保电梯在检修状态.变频器参数设置:需要输入驱动器和电机参数,STARTUP/STARTUP CONFIG/ENTER SETUP MODE驱动器参数DRIVE DATA:电机参数MOTOR DATA 按照电机铭牌参数设置确保控制系统在检修状态,按下检修运行指令,此时输出接触器应该闭合.点击Curr reg autotune选项来进行电机自学习,自学习会出现进度条,进度条结束后自学习步骤完成(自学习过程约20S,其间可听见电机内部有规律的电流声),松开检修按钮断开输出接触器.关闭CONF99的自学习窗口执行LOAD SETUP来调用自学习结果(请务必要执行该操作)出现提示信息,点击Y确认.可使用/STARTUP CONFIG/SAVE CONFIG指令来保存参数.5. 进行编码器定位操作在编码器定位之前,请确认编码器参数是否设置正确.图上二个参数是使用ERN1387编码器的设定变频器电机自学习需要提供使能和运行反向信号,同时请确保输出接触器的闭合. 实际操作中,可以通过短接外部信号端子来提供变频器的使能和运行信号并强制接触器的闭合,请确保电梯在检修状态,且抱闸不会被打开.使用CONF99进入编码器定位窗口REGULATION PARAM/Magnetiz config确保在检修状态下,而且外部需要的信号已经短接.点击Autophase still编码器静态定位按钮,出现进度条,提示给上使能和运行信号的窗口, 按下检修运行指令,编码器定位操作将执行,进度条消失定位结束,大约10S时间.完成后松开检修指令.可使用/STARTUP CONFIG/SAVE CONFIG指令来保存参数.6. 设置有关的电梯参数在STARTUP/STARTUP CONFIG/MECHANICAL DATA中输入机械参数Travel units sel 速度显示单位选择,Millimetes为毫米/S显示Gearbox ratio 减速机减速比,同步主机无减速比,但需要考虑钢丝绳的绕法Pulley diameter 曳引轮直径Full scale speed 满量程速度,电梯需要运行的最高速度,同时也是模拟量输入信号10V 时的对应速度给定值.修改以下参数来调整速度调节器的PI基础值Regulation param/spd regulator/SpdP base value = 90% X 最大值SpdI base value = 90% X 最大值7. 检修运行,确认变频器运行是否正常如果检修运行方向与实际方向不符,可以通过修改参数TRAVEL/speed setpoint/speed ref src/speed inv src = up cont mon / down cont mon 如果检修运行出现INSTAND OVERCURRENT和DRIVE OVERLOAD,说明电机相序和编码器相序不一致,请更换变频器到电机的输出电缆的任意二相,然后重复编码器定位操作.务必重新进行编码器定位.检修运行可中通过观察MOTOR CURRENT 来确认编码器定位所学习的编码器与磁极角度值的准确性,通常匀速运行中,电流值很小而且稳定.8. 完成井道自学习设置电梯控制器中井道自学习有关的参数,例如:编码器PPR,电机运行速度,井道自学习速度等,具体参考电梯控制器的说明9. 运行电梯,调节参数进行优化SGP tran21 h thr: 速度高/中段分界点SGP tran 32 l thr: 速度中/低段分界点SGP tran21 band: 速度高/中段转换带宽SGP tran32 band: 速度中/低段转换带宽SGP tran21 h thr + SGP tran21 band = 实际P1,I1开始生效的速度必须<100%SGP tran32 l thr - SGP tran32 band = (必须>0%)实际P3,I3或者P0,I0(启动时)开始生效的速度,由参数TRAVEL/Speed reg gains/spd 0 enable = enable as start/enable as spd 0SpdP1 gain% 高速段速度调节器的比例增益SpdI1 gain% 高速段速度调节器的积分增益SpdP2 gain% 中速段速度调节器的比例增益SpdI2 gain% 中速段速度调节器的积分增益SpdP3 gain% 低速段速度调节器的比例增益SpdI3 gain% 低速段速度调节器的积分增益SpdP0 gain% 零速段速度调节器的比例增益SpdI0 gain% 零速段速度调节器的积分增益Prop Filter 总的比例滤波时间常数,值越大系统响应越缓,对于机械特性较硬的系统可以设置较大的值,但不要超过5ms根据电梯运行过程中的抖动情况调节对应速度段的速度PI值.高速匀速运行的抖动,调整P1,I1值加减速过程中抖动调整P2,I2值低速过程中的抖动调整P3,I3值启动的抖动调整P0,I0值经验:P1<P2<P3<P0I1<=I2<I3<I0。

西威变频器调试中文手册80-99页

1
0
1
Multi speed 5
1
1
0
Multi speed 6
1
1
1
Multi speed 7
TAV3i011
按左键退出速度曲线菜单
AVyL变频器允许设置如下图所示的斜坡曲线
94·第7章键盘实施指令ARTDriveL使用手册
按键设置“开始加速时的急加速度”参数，按键确认
按键设置“加速度”参数，按键确认
按键设置系统曳引轮直径，确认按键。
按键编辑最大速度（额定电机速度），确认按键。
通告!该值定义了100%的应用速度参考值。绝对速度控制范围为±200%的Full scale speed。
按左键退出Mechanical data菜单:
然后
80·第7章键盘实施指令ARTDriveL使用手册
对于编码器类型配置按以下步骤：
例：如果额定速度144rpm,设置为0.03125 rpm（见表）
速度方案
（速度参考/反馈方案）
最大转速值
0.125 rpm
2048 rpm
0.25 rpm
4096 rpm
0.5 rpm
8192 rpm
1 rpm
16384 rpm
0.03125 rpm
512 rpm
按键确认选择
按左键变频器显示:
ARTDriveL使用手册第7章键盘实施指令·93
Mtl spd sel
2src
Mtl spd sel
1src
Mtl spd sel
0src
激活速度
0
0
0
Multi speed 0
0
0
1

西威变频器使用说明

西威变频器使用说明一、使用前准备1.确保变频器安装在干燥、通风良好的环境中，避免阳光直射或受潮。

2.将变频器安装在固定的支架上，确保安装牢固且与地面无直接接触。

3.连接好变频器的电源线，确保电源负载平衡，电源线松紧适当。

4.按照变频器和电机的额定功率和电压进行正确的接线。

二、参数设定1.通电后，进入参数设定界面，可以通过上下键选择参数编号进行修改。

2.可以根据实际需求，设定变频器的输出频率、转速、电流限制等参数。

3.对于专业人员，还可以进行更加详细的参数调试和设置，以满足特殊需求。

三、启动和停止1.设定好参数后，可以按下启动按钮，变频器将启动电机并控制其转速。

2.可以通过上下键或旋转编码器调整电机的速度。

3.变频器上通常还设置有停止按钮，可以随时停止电机的运行。

四、故障排除1.变频器在使用过程中可能会出现各种故障，如过载、短路、过热等。

2.如果出现故障，首先应按下停止按钮，切断电源，等待变频器冷却后再检查。

五、注意事项1.在使用变频器前，请仔细阅读使用手册，了解其特性和使用方法。

2.在设定参数时，应按照实际情况进行调整，避免超载或过热的情况发生。

3.变频器应定期进行维护和检查，以确保其正常运行和安全性。

4.在使用过程中，注意观察电机和变频器的运行情况，如有异常及时停止并检查。

六、使用技巧1.在设定转速时，可以先从低速开始，慢慢调整至需要的转速，以免电机突然启动造成损坏。

2.可以通过电流限制参数，保证电机工作时的电流不超过额定电流，防止设备烧毁。

3.如果需要频繁启停电机，可以使用变频器的快速停启功能，以减少启动时间和机械冲击。

综上所述，使用西威变频器需要先进行参数设定，然后可以通过启动按钮控制电机的运行。

在使用中要注意故障排除和维护保养，以延长变频器的使用寿命并确保使用安全。

水钢西威变频器操作指南

西威逆变器参数设置指南一、面板按键功能说明二、面板启停电机步步骤三、PLC启停电机步骤四、电机参数监视五、故障寄存器/故障复位六、故障列表一、面板按键功能说明控制键文本功能[Start] [启动] 按下START(启动)按钮可使能变频器（停止控制功能ON）并使其进入运行状态（Main commands（主命令）=DIGITAL(数字)）。

当Main commands设定为TERMINALS（端子）时，按键无效。

[STOP] [停止] 当Main commands(主命令)设定为DIGITAL(数字)时，按下STOP(停止)按钮可使变频器从运行状态变为停止状态。

（按住该键2秒钟，变频器将被禁止）。

当Main commands(主命令)设定为TERMINALS(端子)时，按键无效。

[Increase]/[Jog] [加速]/[点动运行] 按下该键可增加电动机电位计功能的速度给定值。

当选择切换按钮时，启用点动运行命令。

[Decrease]/[Rotation control] [减速]/[方向控制] 按下该键可减少电动机电位计功能的速度给定值。

当选择切换按键时，旋转控制可改变点动运行方式和电动机的旋转方向。

[Down arrow]/[Help] [向下箭头]/[帮助] 向下箭头- 用于改变菜单或参数选择。

在参数和参考值设置方式中，可改变参数值或参考值。

帮助–该功能不可用（当按下该键且选择了切换键时，将显示“Help not found”。

）[Up arrow]/[Alarm] [向上箭头]/[报警] 向上箭头- 用于改变菜单或参数选择。

在参数和参考值设置方式中，它改变参数值或参考值。

报警- 故障寄存器显示（选择了切换键）。

利用UP（向上）/DOWN（向下）箭头滚动最近的10条报警信息。

[Left arrow]/[Escape] [左箭头]/[取消] 左箭头，当编辑数字参数时，用该键可选择要修改的参数的不同位。

西威电梯专用变频器用Conf99软件使用手册

SIEI电梯专用AVY-L变频器Conf99软件使用说明1、Conf99软件安装说明：1.1、放入光盘，自动运行或点击光盘目录下的Setup.exe，然后会跳出如下界面：1.2、点击Install，安装Conf99工具，显示如下界面，安装完后重启电脑：1.3、启完电脑后，按以下步骤安装产品（1、安装产品；2、选择产品组；3、选择产品；4、点击安装产品）注：如果笔记本电脑不带硬件串口的，建议使用PCMCIA串口卡，然后调整串口端口号为Com1。

右键点“我的电脑”－属性－硬件－设备管理器；然后按以下图的顺序双击硬件，点高级按钮，选择Com1口，然后点OK。

2、Conf99软件的使用：2.1、快捷键说明：2.2、Funcition(菜单简易说明)：File(文件)：连线或离线编辑，参数上载、下载、观察。

View（视图）：观察工具栏、状态栏、驱动器栏、报警栏。

Recipe（配方）：新建、打开、保存、输入、输出、打印配方Trend（曲线图）：新建、打开趋势图Alarm（报警）：启动、关闭报警检测Device（装置）：时间、密码等参数设定，发送相关命令Tools(工具)：打开向导工具与参数观察工具Windows(窗口)：使用重叠或并列方式显示窗口Help（帮助）：软件版本及相关内容帮助2.3、Connect to Drive On-Line（在线编辑）On-Line communication at com1 of notebook computer（利用笔记本电脑的Com1口与变频器进行连线，进入以下画面）To change the com port,enter into “File\Connert to Drive On-Line”,如果要改变电脑通讯口可以进入，“File\Connert to Drive On-Line”进行设置，改成要用的Com口即可）选择正确的型号大小后，再下载相应方案即可（File\Open&Download Parameter Values To Drive）选择要下载的文件夹，如本例的“试验”文件夹。

西威变频器使用手册

西威变频器使用手册西威变频器资料SIEI ARTDrivel西威变频器调试指导性文件一．概述：西威变频器是由意大利生产的一种高性能的驱动器，在国内最先是由西子OTIS应用的，在匹配同步电机方面有着独特的优越性:首先该驱动器的PI功能相当丰富，可以细分为4段（包括一个零速PI），而且宽度可调，所以在匹配无齿电机时可以不加予负载信号，启动不会有倒溜的情况发生;其次它内部有两套自整定程序：一是电机参数自整定，它可以自动的整定出电机的相间电感和电阻常数，避免了由于电机厂家提供电机参数不全而导致调试难度的提高；另一个是无齿定位自整定，该程序是检测编码器和电机磁极相对应的位置。

二．配线说明：U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端12（ENERGE）使能信号13（FWD）正转14（REV）反转19（COM）公共端36（SPD1）多段速1 37（SPD2）多段速238（SPD3）多段速380，82（DRIVE OK）故障输出83，85（BRAKE）抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。

变频器控制板上（拆下分频卡就可以看到）有个S24的跳线，需将该跳线拔掉（V3.5版请剪掉S35的连接线），变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。

如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。

编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。

西威变频器调试资料

电机参数（Motor data） STARTUP/SETUP MODE/Motor data 参数项额定电压额定电流额定转速极对数 670 690 700 930 Rated voltage Rated current Rated speed Pole pairs 单位 V A Rpm 设定数值 380 17.4 95 12
3. 与常用曳引机匹配注意事项（蓝光、欣达、孚信、阿尔法、蒙特纳利、威特）（未完善）进口曳引机参数不详,，具体参数要向曳引机销售方咨询。
4. 端子与接线说明(详细参见说明书 P50) a、主线路注意事项制动电阻应接在 BR1 和 C 之间，不能接在 C 和 D 或者 D 和 BR1 之间，如果接错会损坏变频器主线路端子在接线时要拧紧，不然会影响变频器和电机性能，容易产生故障
若仍发生故障请与siei代理商联系instovercurrent过电流变频器检测到电机输出有过大电流4in突加重载电机电缆短路电机不合适检查负载检查电缆检查电机规格groundfault接地故电流检测发现电机相电流之和不为零电机或电缆绝缘失效编码器故障也可能引起接地故障检查电机电缆currfbkloss电流反馈故障调节板和电流互感器连接错检查xta端子的连接电缆moduleot模块过igbt模块温度太高风机故障功率元件igbt故障过负荷电流周期太快heatsinkot散热器过热gbt模块温度太高风机故障功率元件igbt故障过负荷电流周期太快motorot电机过变频器由电机温度模型检测出电机过热电机过载减少电机负载若电机没有过热则检查温度模块heatsinkot散热器传感器过热环境温度太高风机故障散热片太脏检查冷却气流检查散热气是否不干净检查环境温度regulationot调节板传感器过热调节板温度太高环境温度太高检查环境温度检查冷却气流intakeairot环境温度传感器过热冷却空气温度太高风机故障冷却口堵塞检查风机检查变频器的冷却口contfbkfail接触器反馈故变频的主接触器故障检查变频器的接触器commcardfault通讯故变频器通讯故障复位重新起动若再次出现请与siei代理商联系applcardfault故障选件板的读入失败检查安装若安装正确请与siei理商联系driveoverload变频器过载变频器过载motoroverload电机过电机过载减少电机负载buoverload制动单元过载制动单元过载datalost数据丢brakefbkfail抱闸反馈故障sequencer装臵上电或复位时接通输入连着24v装臵配臵为运行端子doorfbkfail馈故障overspeed超速igbtdesatrepetigbt动器中检查到了错误动作干扰故障器件失效复位并重新起动

西威变频器使用指南

西威变频器使用指南杭州通灵自动化股份有限公司沈阳办编制：郭福军二十、柏林特自学习 ena rev v0 24+ 116 118shang 二十一、变频器只能一个方向运行对照如下参数如有不同改为下面的参数一、 Travel/Rampsetpoint/Ramp ref src/ Rampref 1 src (lift out spd spd mon) Ramp ref 2 src (int ramp ref 2) Ramp ref 3 src (int ramp ref 3) Ramp ref inv src (DOWN cont mon) 二、 Travel/speedsetpoint/speed ref src/ Speed ref 1 src (LZ speed ref) Speed ref 2src (int speed ref 2) Speed ref inv src (NULL) 二十二、慢车能走，走快车报低电压检查充电电阻回路，检查充电电阻切换回路是否正常二十三、博林特运行过程中报过电压将MR1曲线参数改为跟MR0一样如果变频器是3.6版本的，将TRAVEL/LIFT SEQUENCE/SHORT FLOOR1如果西威变频器使用指南杭州通灵自动化股份有限公司沈阳办编制：郭福军不是8改为8，SHORT FLOOR2如果不是8改为8 检查主电源电压设置是否为400V或者380V如果不是改为400或者380，将自动电阻功率加大1~1.5KW 二十四、 AGY变频器报PCE1故障在出现该故障后，同时按住上下键，消除故障，保存参数。

二十五、报电流反馈丢失CURR FBK LOSS 检查变频器接地端是否可靠接地，外线路的接地线是否引入机房并且与变频器接地端连接二十六、 AVS S3的第4个OFF 5ON 7ON联电脑二十七、 NO BREAK POINT 将锭子电阻设小，检查扭矩常熟是否过小二十八、博林特报外部故障原因由于博林特的24V电源是由外部提供的，如果24V电源出现问题，变频器会出现外部故障报警，检查外部24V供电回路，将变频器的外部故障报警屏蔽掉。

西威Conf99软件使用手册

SIEI 电梯专用AVY-L 变频器Conf99软件使用说明1、Conf99软件安装说明：1.1、放入光盘，自动运行或点击光盘目录下的Setup.exe ，然后会跳出如下界面：1.2、点击Install ，安装Conf99工具，显示如下界面，安装完后重启电脑：1.3、启完电脑后，按以下步骤安装产品（1、安装产品；2、选择产品组；3、选择产品；4、点击安装产品）注：如果笔记本电脑不带硬件串口的，建议使用PCMCIA 串口卡，然后调整串口端口号为Com1。

右键点“我的电脑”－属性－硬件－设备管理器；然后按以下图的顺序双击硬件，点高级按钮，选择Com1口，然后点OK 。

2、Conf99软件的使用：2.1、快捷键说明：2.2、Funcition(菜单简易说明)：File(文件)：连线或离线编辑，参数上载、下载、观察。

View （视图）：观察工具栏、状态栏、驱动器栏、报警栏。

Recipe （配方）：新建、打开、保存、输入、输出、打印配方 Trend （曲线图）：新建、打开趋势图 Alarm （报警）：启动、关闭报警检测Device （装置）：时间、密码等参数设定，发送相关命令 Tools(工具)：打开向导工具与参数观察工具 Windows(窗口)：使用重叠或并列方式显示窗口 Help （帮助）：软件版本及相关内容帮助2.3、Connect to Drive On-Line （在线编辑） On-Line communication at com1 of notebook computer（利用笔记本电脑的Com1口与变频器进行连线，进入以下画面）To change the com port,enter into “File\Connert to Drive On-Line”,如果要改变电脑通讯口可以进入，“File\Connert to Drive On-Line ”进行设置，改成要用的Com 口即可）2.4、Connect to simulator Off-Line(离线仿真编辑)Open file of simulator Off-Line.（开启文档，进行离线仿真编辑）选择正确的版本才能进行离线仿真编辑，如不知道版本，可以在Work目录内，使用Notepad程序来打开Cnfpc_03.rcp来确定。

西威变频操作方法

西威变频器调试说明一、开机界面MONITOR （监控）↓启动Startup （模式）∕↓ (Regulation Mode 调节二、Drive Data 驱动变频参数三、Motor Data 电机参数三、Motor Data 异步电机∕表示 ←表示 ↑表示 ↓表示灰色字体表示已在本菜单中四、（Autotune）同步电流自学习:Startup∕Startup Config∕Enter Setup Mode∕Motor Data电机参数↓1 Autotune 自学习∕CurrReg START? 电流自学习/ CurrReg Press I Key （注：先主接触器合、制动器打开、使能给出12#与19#短接），后按I键, （观察曳引轮方向与电梯方向一致，或面对编码器顺时针方向转，显示从0％～80-100％变化，同时主机会振动）等显示Autotune End自学习成功结束∕显示CurrReg Press I Key←CurrReg start? ←Autotune←load setup? yes→end no→esc∕load setup? yes→end no→esc←退出到save Config？∕显示Busy please maie···save Config？等保存后撤使能←显示startup↑MONITOR，此时变频器可能报故障因机械参数编码器类型等未设。

（Autotune）异步自学习:Startup∕Startup Config∕Enter Setup Mode∕Motor Data电机参数↓5 Autotune 自学习∕Complete Still 静态磁通自学习autotune Start？↓Complete Rot 动态磁通自学习autotune Start？∕（建议采用）Press I Key （注：制动器打开、主接触器合、使能给出12#与19#短接），后按I键, 等显示Autotune End自学习成功∕结束←退出到save Rate？∕等保存后撤使能←显示startup↑MONITOR五、(MECHANICAL DATA设置机械参数)六、(Weights轿厢设置)七、Encoders Config设置编码器参数(定位必须)九、同步电机用（基值）:开机界面MONITOR（监控）↑Service（密码）∕Insert Passsword（请输入密码）∕12345∕←…Service↓4 Regulation Param（调节增益和控制以数）∕SPD REGULATOR∕↓…BASE VALUES（基值）∕SPDP BASE VALUE （经验值13A∕RPM）SPDI BASE VALUE （经验值1149A∕RPM）…（shift↓最大值如此值较小，则自学习没成功）注：（基值）大功率机器设大一点（异步电机使用默认值）十、Magnnetrz Config（同步电动机）编码器定位：开机界面MONITOR（监控）↑Service（密码）∕Insert Passsword（请输入密码）∕（12345）18622∕←…Service↓4 Regulation Param∕↓4 Flux Config∕Magnnetrz Config∕Autophasing Rot Sart?动态定位，Autophasing Still Sart?静态定位启动（注：制动器打开、主接触器合）按确认键，显示waiting Start……后，先给出使能紧接给出上方向（使能12#和上方向13#与19#短接），观察主机运行方向必须顺时针方向运转，显示0％～95-100％，等显示Autotune End编码器定位成功∕结束←3 Regulation Param↑2 Startup∕↑Save Config？∕等保存后撤使能方向←显示startup↑MONITOR。

西威变频器说明书

A R T D r i v e L转矩矢量电梯专用变频器使用手册SIEI 操作手册安全须知警告-扭伤不正确的抬举方式可能造成严重的人身伤害。

只有经过培训的专业人员使用适当的装置进行以上操作才是可取的。

注意！传动装置的接地和电机的接地必须遵守标准。

警告在装置上电前把盖板放回原处。

否则可能导致死亡或严重伤害。

警告标准。

施工时应使用生产厂家认可的压弯工具。

小心不要在传动装置端子或控制电路端子上进行绝缘测试。

小心因为环境温度将影响装置的寿命和可靠性，所以不要在超出允许温度的地点安放装置。

在104°F（40℃）或以下温度时请保持通风。

小心当传动装置出现故障报警时，请仔细阅读本书的故障解决章节。

在解决了问题后再恢复操作。

切勿通过外部自动复位故障。

194无刷、无传感器或V/F控制）的选择使得该设备可用于各种不同的用途。

DGFC lift + WIN + DRIVE开发软件是现代化的控制系统，它使得个性化应用不尽相同。

安装在转换器的“DGFC lift“功能卡可形成一个快速、灵活而个性化的应用接口。

可提供现场总线将变频器连接到外部网络，例如：PrifiBus和DeviceNet。

1.2 电气系统的抗干扰保护SIEI ARTDriveL变频器会辐射高频电磁波对周围电器设备造成干扰。

为此，可采用如下措施减少干扰：—将变频器安装在金属柜中—屏蔽电机电缆电缆屏蔽层在变频器侧接PE端，在电机侧接机壳，接触面要大。

屏蔽层不能用作保的作用。

1.4 ARTDriveL变频器的不同操作模式：—通过驱动器的控制端子—通过操作面板控制—通过PC程序和RS485接口控制—通过通讯总线控制—通过PC设置工具控制1.5 标识代码2345S17 OFF：channel C（index）reading=OFF 如果编码器没有提供0通道，则S17=OFF正弦或者增量编码器XE接口排列注：有齿轮上请选用增量型编码器（建议分辨率为1024）无齿轮上请选用正余弦编码器（建议分辨率为2048）只有V3.3版本的控制板提供+8V电压无齿轮编码器接线示例图：操作面板包括两行16位LCD显示、7个LED及9个功能键组成。

西威使用说明

编码器接线跳线S17决定禁止或者允许读C通道脉冲。

为了正确检测编码器丢失脉冲报警必须正确跳线。

S17 ON：channel C（index）reading=ONS17 OFF：channel C（index）reading=OFF如果编码器没有提供0通道，则S17=OFF正弦或者增量编码器XE接口排列名称功能输入/输出最大电压最大电流PIN1 B- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN2 +8VPIN3 C+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN4 C- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN5 A+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN6 A- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN7 0V 输出PIN8 B+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN9 +5V 输出 +5V 200mAPIN10 E+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN11 E- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN12 F+ 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN13 F- 输入 5V数字量或1V PP模拟量 10mA数字量8.3mA模拟量PIN14 G+ 输入 5V数字量或1V PP模拟量 10mA数字量PIN15 G- 输入 5V数字量或1V PP模拟量 10mA数字量注：有齿轮上请选用增量型编码器（建议分辨率为1024）无齿轮上请选用正余弦编码器（建议分辨率为2048）只有V3.3版本的控制板提供+8V电压无齿轮编码器接线示例图：注：编码器型号Heidehain（海德汉）ERN 1387分辩率：2048速度：0~15000rpm供应电源：5V±5% max 150mA（withy no load）20℃起动转矩：≤ 0.01NmHeidehain（海德汉）ERN 1387插针分布图6b 2a 3b 5a 4b 4a 7b 1a 2b 6a 1b 7a 5b 3aA B R C D+ - + - + - + - + -Green yellow Blue Red gray pink white Brown black violet Gray/pink Blue/red White/green Brown/greenERN1387 Pin5 Pin6 Pin8 Pin1 Pin3 Pin4 Pin11 Pin10 Pin12 Pin13 Pin9 Pin7ERN487 Pin5 Pin6 Pin8 Pin1 Pin3 Pin4 Pin10 Pin11 Pin13 Pin12 Pin9 Pin7注：Pin1~pin13为变频器编码器接口端同步电机变频器的跳线为：S11~S16为ON，S18~S23跳为A（对SESC型的编码器）。

西威变频器设置详解

操作面板按键说明控键功能功能控键功能功能起动变频器运行的起动指令键下翻/帮助改变菜单和参数.在参数和给定模式,改变其值.Help此键无效.按SHIFT+此钮,查看最大值停止变频器停止指令键上翻/报警改变菜单和参数.在参数和给定模式,改变其值.Shift+Alarm查看故障加速/点动使用内部电位器,按此钮增加速度给定.加上档键,点动返回/取消编辑数字参数时,选择参数的位,其他情况用于退出设定模式.Escape用于退出设定模式减速/旋转内部电位器, 按此钮减小速度给定.若加上档键,在点动和电位器模式中改变旋转方向确认参数设定模式中确认所设定的新值. SHIFT+Home回到基本菜单中上档键选择按钮第二功能:Rotationcontrol，Jog，Help，Alarm，Escape, Home⏹-Torque:变频器输出负转矩⏹+Torque:变频器输出正转矩⏹Alarm:变频器有故障报警⏹Enable:恢复出厂值：进入STARTUP/STARTUP Config/Load default菜单,按回车，保存参数方法：进入STARTUP/Save config菜单，按回车变频器调试步骤：Menus:(一级目录)1. MONITOR(监控)2. STARTUP(启动)3. TRAVEL(驱动)4. REGULATION PARAM(调节参数)5. I-O CONFIG(I-O配置)6. ALARM CONFIG(报警配置)7. COMMUNICATION(通讯)8. APPL CARD CONFIG(APPL卡配置)9. CUSTOM FUNCTIONS(客户功能)10. SERVICE(服务功能：无齿自动定位用)第一步:变频器自学习1．在设置或修改驱动器或电机参数后再进行自学习。

启动菜单/启动菜单配置/进入安装模式2．由于转子是永磁的，不需要进行磁场自学习，只进行电流自学习。

3．在进行自学习时，应将变频器的Enable（12端子）与+24V（19端子）短接，并使输出接触器吸合及打开抱闸。

西威变频器使用手册

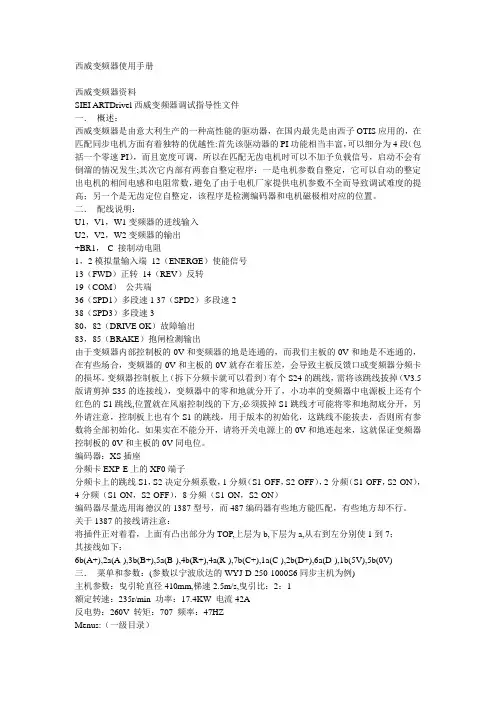

西威变频器使用手册西威变频器资料SIEI ARTDrivel西威变频器调试指导性文件一．概述：西威变频器是由意大利生产的一种高性能的驱动器，在国内最先是由西子OTIS应用的，在匹配同步电机方面有着独特的优越性:首先该驱动器的PI功能相当丰富，可以细分为4段（包括一个零速PI），而且宽度可调，所以在匹配无齿电机时可以不加予负载信号，启动不会有倒溜的情况发生;其次它内部有两套自整定程序：一是电机参数自整定，它可以自动的整定出电机的相间电感和电阻常数，避免了由于电机厂家提供电机参数不全而导致调试难度的提高；另一个是无齿定位自整定，该程序是检测编码器和电机磁极相对应的位置。

二．配线说明：U1，V1，W1变频器的进线输入U2，V2，W2变频器的输出+BR1，-C 接制动电阻1，2模拟量输入端12（ENERGE）使能信号13（FWD）正转14（REV）反转19（COM）公共端36（SPD1）多段速1 37（SPD2）多段速238（SPD3）多段速380，82（DRIVE OK）故障输出83，85（BRAKE）抱闸检测输出由于变频器内部控制板的0V和变频器的地是连通的，而我们主板的0V和地是不连通的，在有些场合，变频器的0V和主板的0V就存在着压差，会导致主板反馈口或变频器分频卡的损坏。

变频器控制板上（拆下分频卡就可以看到）有个S24的跳线，需将该跳线拔掉（V3.5版请剪掉S35的连接线），变频器中的零和地就分开了，小功率的变频器中电源板上还有个红色的S1跳线,位置就在风扇控制线的下方,必须拔掉S1跳线才可能将零和地彻底分开，另外请注意，控制板上也有个S1的跳线，用于版本的初始化，这跳线不能拔去，否则所有参数将全部初始化。

如果实在不能分开，请将开关电源上的0V和地连起来，这就保证变频器控制板的0V和主板的0V同电位。

编码器：XS插座分频卡EXP-E上的XF0端子分频卡上的跳线S1，S2决定分频系数，1分频（S1-OFF，S2-OFF），2分频（S1-OFF，S2-ON），4分频（S1-ON，S2-OFF），8分频（S1-ON，S2-ON）编码器尽量选用海德汉的1387型号，而487编码器有些地方能匹配，有些地方却不行。

西威变频器操作指导书

SERVICE/Check PassWord/Bruseless/Autophashing rot start? 按面板上的 Enter 键后，打开使能键和方向键（短接 12、19 和 13 端子或 12、19 和 14
Subject： Subject：主题：主题：西威变频器操作指导书
Number： Number：编号： TE编号： TE-QM093 Page: 页数：页数：
上翻键启出键确认键
Shift 键和上翻键：查看故障信息，按 ENTER 键消除故障停止键消除 Sequencer 故障退出键在编辑数据时可作为移位键
by： Prepared by：编制：编制：
by： Checked by：审核：审核：
Approved: 批准：批准：
A0
1 目的规范操作流程，保证检测结果真实、有效。 2 范围适用于无齿轮曳引机检测过程。 3 操作指导 3.1 端子说明标号 U1/L1、 V1/L2、 W1/L3 U2/T1、 V2/T2、 W2/T3 PE 3.2 面板说明名称三相电源输入端子变频器输出端子接地端子说明交流三相380V 电源输入端子连接三相电动机，U、V、W一一对应接地端子
Class: 类别： Number: 编号：编号：
发至：
工作指引 TETE-QM093
技术中心质量管理中心
Source: 来源：来源： Subject: 主题：主题：
技术中心
Page: 页数：页数：
1/3
Issued: 发布日期： 2008 发布日期： 2008.10.17 西威变频器操作指导书西威变频器操作指导书操作指导 Version: Version: 版本：版本：

西威变频器说明书.

ARTDrive L转矩矢量电梯专用变频器使用手册SIEI 操作手册安全须知注意！根据EEC标准，只有在检查确认机器是那些符合89/392/EEC条款的设备制造的后，Avy及其附件才可以使用。

警告-电气击伤和烧伤危险当时用某些仪器比如示波器去测量带电设备时，示波器的外壳必须接地，而且应使用差分放大输入。

在选择探头，调试示波器时应格外小心这样才能安全读数。

为进行正确操作及调试，仔细阅读仪器生产厂家的操作手册。

警告-火灾和爆炸危险火灾和爆炸通常是由把传动装置放置在危险的地方，比如充满易燃易爆气体或粉尘的地方。

传动装置应放置在远离危险的地方，即便使用那些可以在以上地点使用的电机。

警告-扭伤不正确的抬举方式可能造成严重的人身伤害。

只有经过培训的专业人员使用适当的装置进行以上操作才是可取的。

注意！传动装置的接地和电机的接地必须遵守标准。

警告在装置上电前把盖板放回原处。

否则可能导致死亡或严重伤害。

警告变频调速传动装置是用于工业现场安装的电气设备。

在使用过程中装置的部分是带电的。

因此，电气安装和设备的开盖操作应由合格的专业人员进行。

电机和传动装置的不正确安装将导致人身和设备的损坏。

传动装置本身未带电机超速保护。

必须严格遵守手册中的指示和当地及国家的有关适用规定。

小心且勿连接到超过技术指标允许的电压波动范围的供电电源上。

如果过高的电压加在传动装置上将有可能损坏内部器件。

小心没有接地导线的条件下切勿操作传动装置。

电机外壳的接地应使用一根区别于其他接地柱的接地柱，这样可以避免噪声耦合。

接地连线的截面积应符合NEC标准或CEC标准。

连接可以采用UL列出的或CSA认可的闭环端子连接，这样可使用相应的序列规格。

施工时应使用生产厂家认可的压弯工具。

小心不要在传动装置端子或控制电路端子上进行绝缘测试。

小心因为环境温度将影响装置的寿命和可靠性，所以不要在超出允许温度的地点安放装置。

在104°F（40℃）或以下温度时请保持通风。

西威变频器调试说明

西威变频器调试说明2级目录 STARTUP确认显示startupconfig—确认显示Enter setup mode－按下到Load default确认复出厂成功断电一次《变频器初始化》10级目录SERVICE－确认3次输入28622确认－按左健丨次－按下健到checkpassword－确认－按下到sizechange－确认按下健到sizeconfig－确认按下到seldrivesize－确认按下健改变电机功率后确认（必须新设电机功率）按左健一次再按下到Restart后按确认（修改编码器数）2级目录STARTUP确认到startupconfig－确认到Entersetupmode－按下健到Encodersconfig－确认按下健到stdencpulses确认改为2048确以并保存（电机自学习）短接变频器使能12－19号端子10级目录STARTUP确认按下健到startupconfig－确认按下健到entersetupmode－确认出现DRIVEDATA按确认出现400V～40～8KHZ～0。
