在 IC 卡写卡界面，选择通讯端口，授权卡组，单击发卡，即完成 IC 卡 写卡。如果是普通卡，即不受时间和次数控制，写可后就可以使用。 时间卡和次数卡，需点击充值收费进行操作，如图示：
在充值收费界面，先读卡，再选择收费标准、需要增加有效天数或次数，点 充值，即可完成 IC 卡充值操作。 ID 卡发卡步骤： 在新增人员界面，单击电梯权限，如图示：
6、新增人员
在人员资料管理菜单里单击人员组别设置，进行组设置。如下图示：
再单击人员资料管理菜单里的人员资料管理，出现如图示窗口：
7、下载控制器参数
8、远程查看
单击新增人员按钮
，出现如图示窗口：
填入卡号，输入卡类型，卡类型包括时间卡、次数卡、普通卡，根据需要选 择。在右边权限框内，选择需要的楼层授权。填上人员编号、姓名、组别、等， 单击保存按钮，保存。 IC 发卡操作步骤： 单击 IC 卡发卡，如图示：
选择要还原的数据库、单击打开即可进行数据库还原。 2、人员资料管理
2.1 黑名单管理 单击 人员资料管理 黑名单管理，如下图所示：
黑名单下载方法一：连线下载 单击如图示图标： ，进入菜单：
输入卡号即可，打击保存。 新增完黑名单卡号后，进入设备资料下载菜单，下载黑名单资料。 单击 电梯系统管理 设备资料下载，如下图所示：
4、新增控制器
在电梯系统菜单点击控制器参数设置，出现设备参数设置窗口，点击新增 设备，出现一个新窗口，如图示：
输入设备号，如 1，表示系统的第一个设备。其中包含采集器和控制器的设 备号，同样填入数字即可。点确定后退出。 5、设置控制器参数 在设备参数窗口标题栏上点击参数设置按钮，出现如图示窗口，设置读卡器和读 卡开放时间为 1 秒。按确定后退出。按钮开放时间为对讲联动设置用。自动状态 时间组为控制器的在一天 24 小时的时间组。最多设置 7 组，每组可设定为常开、 安全、休眠点状态。
电梯IC刷卡系统（内选分层型）说明书
电梯IC刷卡系统（内选分层型）说明书电梯IC卡管理系统使⽤⼿册⽬录第⼀章系统组成及功能介绍 (3)1.1 系统构成 (3)1.2 系统组成列表 (3)1.3 功能列表 (3)第⼆章控制器说明 (5)2.1 控制器参数 (5)2.2 接⼝说明 (5)第三章安装说明 (8)3.1 控制器接线⽰意图 (8)3.2 系统安装固定 (8)3.3 发卡器与计算机连接 (9)第四章调试运⾏ (10)4.1 通电前准备 (10)4.2 通电后检查 (10)4.3 控制器配置 (10)4.4 运⾏测试 (11)第五章常见问题解答 (12)附录⼀蜂鸣器提⽰⾳详解 (14)附录⼆指⽰灯含义详解......................................................... 错误！未定义书签。
附录三电梯编号设置⽅法. (15)第⼀章系统组成及功能介绍1.1 系统构成本系统通过对授权IC卡的管理，实现对电梯的使⽤者、⽤梯权限、电梯的运⾏时间、楼层开放时段等等进⾏管理与控制，使物业管理部门可以轻松⾃如地管理乘梯⽤户和电梯，智能电梯IC卡管理系统是⼀个集散式综合控制平台，组成结构如下：1）、IC卡管理中⼼（计算机软件）（初始登录密码为：空）2）、发卡器3）、控制器4）、读卡器5）、射频IC卡6）、其他附属产品等1.2 系统组成列表1.3 功能列表第⼆章控制器说明2.1 控制器参数内选控制器主要技术参数：1、输⼊电压：DC9～30V2、⼯作电流：<800mA3、使⽤环境温度：-40℃~+70℃4、使⽤环境相对湿度：20%~90% 不结露5、刷卡操作时间：<200毫秒6、读卡连接线最⼤长度：12⽶7、刷卡记录存储：循环存储20000条8、可管理乘梯卡数量：6万张9、⿊名单：1万个10、电梯编号：1~255号⾃由设置11、平均⽆故障时间：>30000⼩时2.2 接⼝说明控制板实物图：接⼝说明：J1J2电路切换开关，当拨到左端（ON端）时，此时启⽤控制电路，启⽤IC 卡管理功能；当拨到（OFF端）时关闭IC卡管理电路，退出IC卡管理功能，电梯可⾃由选层。
IC卡系统使用说明书
日期
广州广日电梯 G12-E02 电梯智能 IC 卡管理系统硬件使用
工业有限公司
说明
编 号：SJG12-012 共 13 页 第1页 版本号：01
目录
1、产品介绍： ···································· 2
2、系统组成说明： ·································· 2
IC 卡权限 分类
功能说明
IC 卡设置说明
密码卡
设备管理》扇区密码设置》 用于修改 IC 卡控制器的密码。 初始密码为 FFFFFFFFFFFF，新密码为
bdafbefdbbaa；选择制作密码卡。
参数卡
设备管理》机具参数设置》参数设置
用于设置 IC 卡控制器的安装 安装轿内时,安装楼层默认 1；
位置，安装楼层，单元组，不 安装轿外时，根据合同要求填写安装楼层；
附录二 电梯智能 IC 卡管理系统软件使用说明 ······················ 9 1、软件简介： ·································· 9 2、软件操作权限管理： ······························ 9 3、功能设置说明 ·································10
3、技术指标： ···································· 3
电梯IC卡控制管理系统使用说明书(BL2000-CIC-V3.1).
电梯IC卡控制系统使用说明（2008-01）GL YS沈阳市蓝光自动化技术有限公司目 录1电梯I C 卡控制系统概述 (1)1.1系统概述.........................................................................................1 1.2系统功能.........................................................................................1 1.3系统使用条件..................................................................................1 1.4系统使用步骤..................................................................................1 2电梯轿厢端相关产品使用说明 (1)2.1电梯I C 卡控制器的安装...................................................................1 2.2电梯I C 卡控制使能以及某一层开放/屏蔽I C 卡控制功能. (3)2.2.1电梯I C 卡控制使能 (3)2.2.2某一层开放/屏蔽I C 卡控制功能 (3)2.3电梯I C 卡控制板的使用 (4)2.3.1电梯I C 卡控制板跳线设置......................................................4 2.3.2电梯I C 卡控制器蜂鸣器和指示灯响应.. (5)3管理中心端相关产品使用说明 (5)3.1电梯I C 卡管理系统的安装 (5)3.1.1管理系统软件的安装..................................错误！未定义书签。
IC卡电梯管理系统说明书

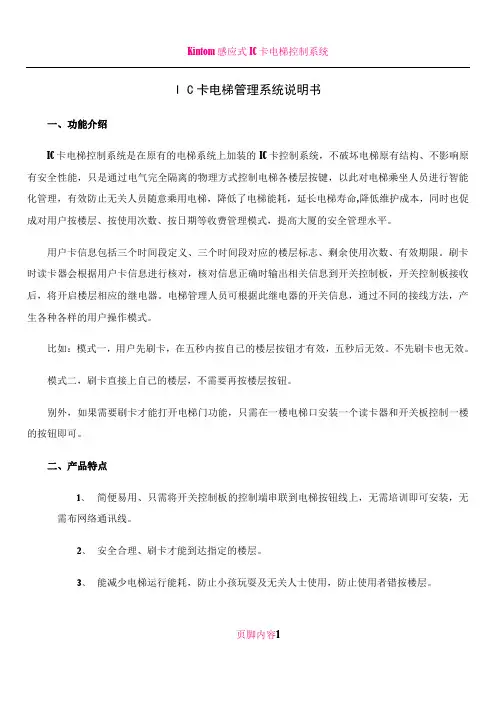

I C卡电梯管理系统说明书一、功能介绍IC卡电梯控制系统是在原有的电梯系统上加装的IC卡控制系统，不破坏电梯原有结构、不影响原有安全性能，只是通过电气完全隔离的物理方式控制电梯各楼层按键，以此对电梯乘坐人员进行智能化管理，有效防止无关人员随意乘用电梯，降低了电梯能耗，延长电梯寿命,降低维护成本，同时也促成对用户按楼层、按使用次数、按日期等收费管理模式，提高大厦的安全管理水平。
用户卡信息包括三个时间段定义、三个时间段对应的楼层标志、剩余使用次数、有效期限。
刷卡时读卡器会根据用户卡信息进行核对，核对信息正确时输出相关信息到开关控制板，开关控制板接收后，将开启楼层相应的继电器。
电梯管理人员可根据此继电器的开关信息，通过不同的接线方法，产生各种各样的用户操作模式。
比如：模式一，用户先刷卡，在五秒内按自己的楼层按钮才有效，五秒后无效。
不先刷卡也无效。
模式二，刷卡直接上自己的楼层，不需要再按楼层按钮。
别外，如果需要刷卡才能打开电梯门功能，只需在一楼电梯口安装一个读卡器和开关板控制一楼的按钮即可。
二、产品特点1、简便易用、只需将开关控制板的控制端串联到电梯按钮线上，无需培训即可安装，无需布网络通讯线。
2、安全合理、刷卡才能到达指定的楼层。
3、能减少电梯运行能耗，防止小孩玩耍及无关人士使用，防止使用者错按楼层。
页脚内容14、具备时间段限制控制开放相应的楼层5、用户卡具备按次使用；按有效期限使用。
6、具备挂失用户卡功能；三、技术参数1．读卡器分无显示和带液显两种，带液显的为122*32双行中文液晶图形显示；2．发卡容量：无限制。
3．刷卡记录容量：无，客户可定制有记录机型。
4．支持mifare one系列IC卡，频率：13.560MHz，感应距离为50mm-100mm。
5．读卡器功耗<0.2W，平均电流<60mA，峰值电流<110mA。
开关控制板待机功耗<0.2W，继电器工作时最大电流<100mA，峰值电流<200mA。
IC卡电梯智能管理系统使用说明书V2[1].0
![IC卡电梯智能管理系统使用说明书V2[1].0](https://img.taocdn.com/s3/m/9d10501ffad6195f312ba6ec.png)
4.1 初始化 ....................................................................................................................................................... 24 4.1.1 初始化要求........................................................................................................................................ 24 4.1.2 非常规过程........................................................................................................................................ 24
第 3 章 IC 卡系统各部件的安装及接线........................................................................................................... 17
3.1 厅外读卡器安装及接线 .......................................................................................................................... 17 3.2 轿内读卡器安装及接线 .......................................................................................................................... 20 3.3 网络接口模块安装及接线 ...................................................................................................................... 22 3.4 PC 读写卡器安装及接线 ......................................................................................................................... 23 3.5 访客按钮功能.......................................................................................................................................... 23
IC卡电梯控制系统软件常用操作说明
IC卡电梯管理软件说明书目录一、登陆程序 (3)二、设置电梯权限组 (3)三、发行新卡 (6)四、修改卡片 (8)五、挂失卡片 (9)六、解挂卡片 (12)七、读取脱机记录 (14)八、设置电梯开放时间 (17)IC卡电梯控制系统脱机型常用操作说明注：1.随着版本的变更，说明书中的系统界面可能与实际软件的操作界面有少许不同2.发行卡片之前必须确保卡片的2个扇区没有被加密，系统默认的扇区是卡片的最后2个扇区，如需改成其他扇区，需要在出厂前提前说明。
一、登陆程序软件出厂时的初始密码是空的，如果要修改密码，可以点击密码框旁边的“修改密码”二、设置电梯权限组1 说明把相同的卡片权限归纳到一个组，方便发行卡片时指定权限。
2 功能入口3 操作说明增加单个权限组:我们这里以举例来说明步骤:假设有的卡片有1号控制器的2楼和4楼两层楼的权限,那么我们就要新建一个权限组，这个权限组包含1号控制器的2楼和4楼的权限。
下面来说明操作步骤:1)如上图所示，点击按钮,会弹出如下图的对话框我们在输入框里为这个权限组设定一个名称，这个名称可按自己的管理需要而随意设定，我们这里就按权限的字面意思而设定了一个名称。
输入组名后，点击，这时候组名就出现在了下图的左边栏中.，我们用鼠标选中此组名2）然后在中间栏中对要加入的控制器打上勾，在这个例子中，我们把1号控制器的选择框打上勾,然后在右边的楼层选项里选择要去的楼层，这个例子中，我们把5层打上勾。
注意如果一个权限组中你把中间多个控制器打上勾以后，要分别选中每个控制器，然后给每个控制器选择楼层。
3）设定完成后，用鼠标点击,这样一个权限组就设定好了.可以继续新增其它的权限组。
批量增加每层楼的权限:我们可以点击按钮来一次性把所有楼层的单个权限全部增加进来，如下图是批量增加的界面。
在左边的列表中选中一个单元门的所有电梯，然后在右边输入单元门的名称，然后点击确定三、发行新卡1 说明新增一张可以使用电梯的卡片2 功能入口3 操作说明1)要新发行一张卡片，请点击上图界面中的按钮,会弹出以下界面2)将IC卡放在在IC卡读写器上3)然后输入姓名等资料，卡号不用输入，系统会自动读出卡号4)卡类型,分为普通用户卡，超级用户卡,含义如下普通用户卡：住户使用的卡，有楼层权限超级用户卡：管理员使用的卡，可以乘坐任何电梯到任何楼层消防卡:可以切换电梯的受控状态，刷第一次消防卡，电梯恢复不受控状态，所有按键不刷卡都可以按，再次刷消防卡，电梯又变成受控状态这里只有普通用户卡选择电梯权限，而超级卡和消防卡不需要选择电梯权限。
电梯IC卡管理系统软件使用说明书4.1
电梯IC卡管理系统软件使用说明V 4.1苏州默纳克控制技术有限公司目录第一章软件的运行环境 (3)第二章软件安装 (3)一、安装电梯IC卡管理系统软件 (3)二、卸载电梯IC卡管理系统软件 (6)第三章管理软件的使用 (9)一、软件的组成 (9)二、登录 (9)三、修改密码 (9)四、系统用户管理 (10)五、单价设定 (11)六、电梯信息 (12)七、通信口设置 (14)八、设置备份位置 (14)九、业主卡制作 (15)（一）制作收费卡 (16)（二）补收费卡 (18)（三）卡片充值 (20)（四）制作时段卡 (20)（五）补时段卡 (23)（六）延长使用时间 (24)十、指纹采集 (25)（一）指纹采集 (25)（二）修改指纹 (27)十一、管理卡制作 (29)（一）管理人员卡 (29)（二）补管理人员卡 (31)（三）强制管理卡 (33)（四）设定按钮响应时间卡 (34)（五）制作设定控制器时间卡 (35)（六）制作读取用户数据卡 (37)（七）制作访客按钮相应时间卡 (38)（八）制作设定电梯运行时段卡 (39)（九）制作删除密码卡 (41)（十）制作日期管理设定卡 (42)（十一）制作分层管理卡 (44)（十二）读取刷卡记录 (45)十二、统计查询 (46)（一）收费统计 (46)（二）卡片信息查询 (47)（三）刷卡记录查询 (48)十三、卡片的作用 (49)常见问题 (51)其他注意事项 (51)第一章软件的运行环境运行电梯IC卡管理系统软件的推荐配置为：1、CPU：Pentiu mⅡ以上2、RAM：500MB或更多。
3、硬盘：1GB以上4、操作系统：windows2000 /2003/NT/xp5、显示器：1024*768第二章软件安装电梯IC卡管理系统软件的安装同大多数Windows应用程序的安装没什么区别，只需运行安装文件夹内的“setup.exe”然后按照提示一步步进行下去即可。
辽宁中建联电梯IC卡管理系统软件使用说明书
中建联电梯IC卡管理系统软件版本号 1.1操作手册辽宁中建联电子工程有限公司二O一一年目录一、名词解释 (2)二、系统配置 (2)三、安装与卸载 (3)四、系统操作 (3)一、名词解释：1、设置卡：软件发行用于设置控制器时间的卡2、用户卡：软件发行用于用户乘梯授权的IC卡3、全通卡：软件发行用于管理人员的IC卡，些卡不区分梯号，但区分楼层。
发卡时只要选中所要进入的楼层即可。
4、挂失卡：用于用户卡片丢失时，发行挂失卡，再到设备上读，以挂失丢失的卡片。
5、解挂失卡：用于已挂失的卡片再次找回时，发行解挂失卡，再到设备上读，以解除已挂失的卡片。
6、计次卡：用于计次操作时向卡内写入使用次数用。
7、开门时间：用于设置用户卡刷卡后控制器输出待等的时间。
8、读卡：用于已发行的卡片读取卡里的授权信息。
9、梯号：设备所安装电梯的地址号，在控制板上的拔码开关设置。
软件里设置的梯号要和控制板设置的梯号对应。
10、部门：用于输出用户资料时方便显示和查询，可以不输。
11、楼号：用于输出用户资料时方便显示和查询，可以不输。
12、单元号：用于输出用户资料时方便显示和查询，可以不输。
13、通读端口：发卡器连接电脑的端口。
默认为USB，不用修改。
14、联网操作：用于系统联网的相关操作。
二、系统配置操作系统Window XP/ Vista/ Win7内存256M以上CPU主频300M以上硬盘20G以上三、系统安装本系统软件全部附在一张光盘中，安装时请将光盘放入光驱内，浏览盘中内容。
安装中指定安装盘按提示要求操作，直到安装完毕。
四、系统操作系统登陆软件安装完成后，默认用户名为：admin 密码：123 ，可进入软件后修改。
1、卡片初始化根据厂家提供的注册码自动生成所要加密卡的数量，只需把卡放在发卡器感应区连续刷卡即可，屏幕会有提示。
2、设备管理：点击添加添加设备设备编号为控制器上拔码开关设置的地址号为1-255（拔法详见硬件说明书），设备名称是用来软件标识电梯名称用。
电梯IC卡控制管理系统使用说明书
目录一、系统结构 (2)二、系统功能 (2)三、系统安装与使用3．1电梯端安装与使用说明 (3)3．2管理中心端安装与使用说明 (5)四、配置系统使用说明4．1启动系统 (6)4．2系统信息配置 (6)4．3电梯配置 (11)4．4应用系统配置 (13)4．5网络系统配置 (14)4．6退出配置系统 (15)五、I C卡管理系统使用说明5．1启动系统 (16)5．2查询用户I C卡 (17)5．3发卡管理 (20)5．4缴费 (23)5．5用户管理 (24)5．6查询发卡信息 (27)5．7查询使用信息 (29)5．8读失效卡数据 (31)5．9读写设置信息 (32)5．10校正时间 (34)5．11设置网络 (36)5．12退出系统 (37)一、系统结构系统包括用户端（电梯侧）和管理中心两大部分。
其中用户端包括I C卡控制器（含门禁控制器）和远程监控控制器；管理中心包括I C卡读卡器、S JT-Y CJ数据采集器和管理中心计算机（含管理系统软件）。
具体结构如下：I C卡管理系统结构图二、系统功能1．管理功能IC卡发行、挂失、注销和授权。
用户管理缴费管理2．数据服务缴费查询发卡信息查询读I C卡控制器内部数据校正时间3．可以在网络和非网络状态下使用三、系统安装与使用3.1 电梯端安装与使用说明3.1.1 远程控制器的安装（仅在网络状态下使用）按下图连接远程控制器。
①断开控制柜电源。
②设置远程控制器地址，由“地址拨码”设置远程控制器地址，地址值范围为1~127，并且必须是唯一的。
③连接好远程控制器。
④打开控制柜电源。
3.1.2 电梯主控板B L-2000有关I C卡控制的参数设置En te r E sc Fu03ONO N：有I C卡控制，OF F：无I C卡控制（具体设置方法请查看S JT-W V FV电梯控制系统调试维护说明书）。
3.1.3 I C卡控制器的安装与使用I C卡控制器可以用于小区门禁系统也可以用于小区电梯管理系统，拥有R S232和CA N通讯接口。
IC卡电梯管理系统使用说明VER2.1版
Ø 使用 DC24V±5 V 电源工作。
7页
天津市英克瑞电子技术有限公司
2.3.1.1 COP 轿内读卡器接线示意图：
RSEB 板：P1 插头
轿内四芯串行总线
轿内读卡器：J1 插头
3页
天津市英克瑞电子技术有限公司
1.2 功能简介：
1)IC 卡 使 用 权 限
每 张 IC 卡 只 能 选 择 指 定 楼 层 按 钮 ，被 IC 卡 激 活 的 按 钮 数 量 和 位 置 由 大 厦 管 理人员决定并使用制卡系统制作。
根 据 使 用 权 限 的 不 同 ，IC 卡 可 以 分 成 普 通 卡、 管 理 卡 、 挂 失 卡 、恢 复 卡。
计 算 机 IC 卡 管 理 程 序 是 我 们 公 司 专 门 为 OTIS 电 梯 IC 卡 控 制 系 统开 发 的 包
6页
天津市英克瑞电子技术有限公司
括 读 卡 器 参 数 设 置 、写卡 、IC 卡 数 据 管 理，乘 梯 查 询 等 功 能 于 一 体 的 管 理 软 件。 IC 卡 管 理 程 序 运 行 在 WINDOWS 环 境 下 ，具 有 良 好 的 人 机 界 面 ，操 作 简 便 。（ 详 细 功 能 见 IC 卡 管 理 软 件 使 用 说 明 部 分 ）
IC 卡 写 卡 器 通 过 电 缆 与 计 算 机 的 串 行 口 相 连 ， 在 计 算 机 IC 卡 管 理 程 序 的 支 持 下 完 成 IC 卡 的 写 卡 或 查 询 工 作， 即 设 定 持 卡 人 的 使 用 权 限 ，例 如 电 梯 组 号、 允 许 楼 层 和 有 效 期 等 ， 以 及 持 卡 人 姓 名 、 住 址 等 基 本 情 况 。（ 详 细 功 能 见 IC 卡 管理软件使用说明部分）
IC卡电梯管理系统使用说明VER2.1版
普 通 持 卡 人 进 入 电 梯 ，用 IC 卡 接 近 读 卡 器，轿 厢 操 纵 盘 楼 层 按 钮 才 被 激 活， 准 备 接 收 楼 层 选 择 指 令。 持 卡 人 按 下 IC 卡 内 预 先 指 定 按 钮 ， 电 梯 运 行。 否 则， 电梯不响应按钮指令。
3 )管 理 卡
计 算 机 IC 卡 管 理 程 序 是 我 们 公 司 专 门 为 OTIS 电 梯 IC 卡 控 制 系 统开 发 的 包
6页
天津市英克瑞电子技术有限公司
括 读 卡 器 参 数 设 置 、写卡 、IC 卡 数 据 管 理，乘 梯 查 询 等 功 能 于 一 体 的 管 理 软 件。 IC 卡 管 理 程 序 运 行 在 WINDOWS 环 境 下 ，具 有 良 好 的 人 机 界 面 ，操 作 简 便 。（ 详 细 功 能 见 IC 卡 管 理 软 件 使 用 说 明 部 分 ）
系 统 框 图 （ 联 网 版 ）：
发卡机
中央控制中 心电梯监控 系统主机
联网接口板
1 号电梯
1 号电梯
轿内读卡器 大厅读卡器
联网接口板 联网接口板
64 号电梯 64 号电梯 轿内读卡器 大厅读卡器
联网接口板 联网接口板
注： 最 小 配 置 只 有 轿 内 读 卡 器， 其 它 为 可 选 。 本产品也适用于有前后门的电梯，可以实现前后门同时打开/关闭，或单独打开/关 闭，实现电梯开门入户的功能 。
IC 卡电梯管理系统使用手册 VER2.1
天津市英克瑞电子技术有限公司 2005 年 5 月 12 日
天津市英克瑞电子技术有限公司
目
录
第一章 系 统 概 述 … … … … … … … … … … … … … … … … … . 3 1．1 系统简介：… … … … … … … … … … … .… … … … … 3 1．2 功能简介：… … … … … … … … … … … … … … … … .4
电梯IC卡控制管理系统使用说明书
电梯IC卡控制管理系统使用说明书电梯IC卡控制管理系统使用说明书1：简介1.1 系统简介电梯IC卡控制管理系统是基于IC卡技术的一种电梯管理系统。
此系统能够实现电梯的身份认证、权限管理、记录管理等功能，提高电梯的安全性和管理效率。
1.2 目的本使用说明书的目的是为用户提供关于电梯IC卡控制管理系统的详细操作指南，帮助用户正确使用系统和处理遇到的问题。
2：系统安装与配置2.1 硬件要求指明系统安装与配置所需的硬件要求，如计算机配置、IC卡读卡器等。
2.2 软件安装与配置详细介绍系统软件的安装步骤，并提供相应的安装文件。
3： IC卡管理3.1 IC卡注册指导用户如何注册新的IC卡，并要求用户提供相应的个人信息。
3.2 IC卡注销介绍如何注销IC卡，以及注销后对应的权限和记录信息的处理。
4：电梯使用4.1 电梯刷卡说明用户如何通过刷卡的方式使用电梯，并提醒用户刷卡操作的注意事项。
4.2 电梯权限设置指导用户如何设置和修改特定IC卡的电梯权限，包括进入哪些楼层、使用哪些功能等。
4.3 电梯记录查询介绍如何查询电梯使用记录，包括刷卡记录、异常报警记录等。
5：系统管理5.1 用户管理说明如何添加、修改和删除系统用户，并指导用户设置用户的不同角色和权限。
5.2 参数设置介绍如何设置系统的相关参数，如时间设置、报警设置等。
6：维护与故障排除6.1 系统维护提供系统的常规维护方法和建议，如定期备份数据、更新软件版本等。
6.2 故障排除列出一些常见的系统故障及解决方法，帮助用户自行解决小问题。
7：附件提供一些附加的资料，如系统软件安装包、常见问题解答等。
8：法律名词及注释附上本文档中涉及的法律名词及其注释，帮助用户更好地理解相关法律条款。
电梯IC卡管理系统软件使用说明书4.2
电梯IC卡管理系统软件使用说明V 4.2苏州默纳克控制技术有限公司目录第一章软件的运行环境 (3)第二章软件安装 (3)一、安装电梯IC卡管理系统软件 (3)二、卸载电梯IC卡管理系统软件 (4)第三章管理软件的使用 (4)一、软件的组成 (4)二、登录 (5)三、修改密码 (5)四、系统用户管理 (5)五、单价设定 (7)六、电梯信息 (7)七、通信口设置 (9)八、设置备份位置 (10)九、业主卡制作 (11)（一）制作收费卡 (12)（二）补收费卡 (14)（三）卡片充值 (16)（四）制作时段卡 (16)（五）补时段卡 (18)（六）延长使用时间 (19)十、管理卡制作 (20)（一）管理人员卡 (20)（二）补管理人员卡 (21)（三）强制管理卡 (22)（四）设定按钮响应时间卡 (23)（五）制作设定控制器时间卡 (24)（六）制作读取用户数据卡 (24)（七）制作访客按钮相应时间卡 (25)（八）制作设定电梯运行时段卡 (25)（九）制作删除密码卡 (26)（十）制作日期管理设定卡 (27)（十一）制作分层管理卡 (28)十一、统计查询 (28)（一）收费统计 (28)（二）卡片信息查询 (29)（三）刷卡记录查询 (30)十二、卡片的作用 (31)常见问题 (33)其他注意事项 (33)第一章软件的运行环境运行电梯IC卡管理系统软件的推荐配置为：1、CPU：Pentiu mⅡ以上2、RAM：500MB或更多。
3、硬盘：1GB以上4、操作系统：windows2000 /2003/NT/xp5、显示器：1024*768第二章软件安装电梯IC卡管理系统软件的安装同大多数Windows应用程序的安装没什么区别，只需运行安装文件夹内的“setup.exe”然后按照提示一步步进行下去即可。
一、安装电梯IC卡管理系统软件1 、建议用户关掉所有其他Windows应用程序再安装该软件，运行“setup.exe”安装程序。
电梯IC卡管理系统操作手册(安装必读)
电梯IC卡管理系统硬件使用说明书本公司电梯IC卡控制系统是与电梯轿厢内操纵盘或电梯外部呼梯盒相连的楼层控制设备。
硬件系统由以下几部分组成：电梯IC卡主控器（以下简称主控器）、读卡平面、本公司电梯IC卡选层器（以下简称选层器）、操作专用卡、智能呼梯模块。
主控器：选层器：主控器产品参数：1、输入电压：DC 5-45V2、输入电流：<200mA(不加扩展板）3、手动消防输入点4、自带输出点1路，可扩展64路。
5、输出点特性：开关量输出6、使用温度：-20-60摄氏度，不结露。
7、刷卡操作时间：0.2秒9、通讯距离<1200米，通讯速率9600BPS，8，N，19、最多梯号25510、语音提示接口、下载记录接口。
11、电话呼梯模块接口12、黑名单数量1056条，密码和电话号容量1056条，存储记录容量65000条，循环存储。
13、安装方式：4支强磁铁吸附电梯操作盘内。
14、外形尺寸：17CM*7.5CM*2.5CM选层器产品参数：1、输入电压：DC 5-45V2、输入电流：<1A3、自带输出点32路，控制16层。
4、输出点特性：开关量输出、上电吸合，断电断开控制。
7、使用温度：-20-60摄氏度，不结露。
13、外形尺寸：17.5CM*7.7CM*2CM14、安装方式：4支强磁铁吸附电梯操作盘内。
IC 卡智能IC 卡与控制器读卡平面之间的有效读写距离为0～4cm四、外形尺寸与安装1、主控器：主控器外形尺寸如图：注：NO-G-NC 主控板输出，无源触点。
正常时断开，刷卡后导通。
解除控制状态（或解除IC 卡功能）VIN-GND 主控板电源输入口（DC5-45V ） OUTPUT 扩展板接口GND-A-B 手机呼梯接口/电脑联网接口（通过设置开关选择）/对讲联动接口。
NGD-T-R 语音模块接口、下载记录接口。
EN-GND 消防联动接口 IC-CARD 读卡平面接口 KEY-PORT 密码键盘接口S1为地址设置开关：控制器板上的8位拨码开关是用于设置控制器地址编号，有效地址编号为1～255，采用8421BCD 码设置方式，白色手柄拨到NO 端有效，拨码后不需重新上电，同一个系统内的控制器编号不可重复。
IC卡说明
IC卡电梯管理系统说明书1 安装说明：计算机IC 卡电梯管理程序是我们公司专门为OTIS 电梯IC 卡控制系统开发的包括读卡器参数设置写卡IC 卡数据管理乘梯查询等功能于一体的管理软件IC 卡管理程序运行在WINDOWS 环境下本系统采用桌面数据库具有良好的人机界面操作方便安全可靠系统环境造价低。
A. 系统的软硬件环境Intel 系列CPU 为166 以上内存32M 以上微机硬盘2.1G 以上系统可在Windows 操作系统下运行B. IC 卡电梯管理系统的安装使用提供的安装盘运行Setup 程序进行IC 卡电梯管理系统的安装安装时可以使用默认的安装配置选项如图1 所示只需按<Next>直到提示出现<Finish>按钮单击此按钮完成安装2 操作说明2．1 启动系统指向开始程序I C 卡电梯管理系统单击即可2.2 退出系统在系统主界面选择<文件>中的<退出>子菜单或按右上角的退出系统3.1 发行新卡3.1.1 普通卡点击普通卡进入发行新卡界面按提示输入制卡信息将卡放在读卡器处单击发行制卡完成卡号此号为唯一用于身份识别范围1-30000姓名身份证号地址按实际输入用于以后信息查询电梯号允许该卡乘坐的电梯组号范围1-99 ALL 为所有前门允许层允许该卡到达的前门楼层输入楼层为显示楼层对应于所指定的电梯号的COP 参数设置的显示楼层输入方法为：ALL 表示允许楼层为所有以逗号分隔 01 03 08 表示允许楼层01 03 08 组以- 分隔 01-08 表示允许楼层01 至08后门允许层同上有效期IC卡的有限使用期限输入四位数字表示到期的时间YYMM 如要设定卡的有效期到2099 年12 月可输入9912完成后点击发行当屏幕提示请插卡后即可将卡贴近发卡器刷卡区域发卡器上面孔位3.1.2 挂失卡在卡号处输入被挂失卡号,选中挂失此卡号及信息已登记入发卡器或恢复项单击发行图9. 发行挂失卡管理者将一空白卡接近发卡器此卡即成挂失卡将此挂失卡到相应的电梯COP 上的读卡器感应则该梯将不再响应所被挂失的卡的信号3.2.4.2 查询旧卡将一张旧卡放在读卡器上单击查询旧卡菜单系统自动查询这张卡在本系统中的记录并且显示图10 中的各条条目。
电梯IC卡控制管理系统使用说明书
电梯IC卡控制管理系统使用说明书————————————————————————————————作者：————————————————————————————————日期：2电梯IC卡控制系统使用说明（2013-04）沈阳市蓝光自动化技术有限公司目录1电梯I C卡控制系统概述 (1)1.1系统概述 (1)1.2系统功能 (1)1.3系统使用条件 (1)1.4系统使用步骤 (1)2电梯轿厢端相关产品使用说明 (1)2.1电梯I C卡控制器的安装 (1)2.2电梯I C卡控制使能以及某一层开放/屏蔽I C卡控制功能 (5)2.2.1电梯I C卡控制使能 (5)2.2.2某一层开放/屏蔽I C卡控制功能 (5)2.3电梯I C卡控制板的使用 (6)2.3.1电梯I C卡控制板跳线设置 (6)2.3.2电梯I C卡控制器蜂鸣器和指示灯响应 (7)3管理中心端相关产品使用说明 (8)3.1电梯I C卡管理系统的安装 (8)3.1.1管理系统软件的安装.............................错误!未定义书签。
3.1.2电梯I C卡读写器的安装 (8)4电梯I C卡管理系统使用 (9)4.1启动系统 (9)4.2系统管理 (10)4.2.1业主管理 (11)4.2.2配置系统 (12)4.2.3更改密码 (19)4.3发卡管理 (19)4.3.1系统I C卡分类 (19)4.3.2发物业卡 (19)4.3.3发用户卡 (22)4.3.4发卡常见问题说明 (25)4.4缴费管理 (27)4.5数据管理 (28)4.5.1发卡信息和发卡记录查询 (28)4.5.2缴费信息和缴费记录查询 (30)4.6通讯控制 (31)4.6.1I C卡控制器内部信息 (31)4.6.2通讯端口 (34)4.7退出系统 (34)4.8系统帮助 (34)1电梯I C卡控制系统概述1.1系统概述电梯I C卡控制系统包括用户端和管理中心两部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯IC卡控制系统使用说明（2013-04）沈阳市蓝光自动化技术有限公司目录1电梯I C卡控制系统概述 (1)1.1系统概述 (1)1.2系统功能 (1)1.3系统使用条件 (1)1.4系统使用步骤 (1)2电梯轿厢端相关产品使用说明 (1)2.1电梯I C卡控制器的安装 (1)2.2电梯I C卡控制使能以及某一层开放/屏蔽I C卡控制功能 (5)2.2.1电梯I C卡控制使能 (5)2.2.2某一层开放/屏蔽I C卡控制功能 (5)2.3电梯I C卡控制板的使用 (6)2.3.1电梯I C卡控制板跳线设置 (6)2.3.2电梯I C卡控制器蜂鸣器和指示灯响应 (7)3管理中心端相关产品使用说明 (8)3.1电梯I C卡管理系统的安装 (8)3.1.1管理系统软件的安装 .......................................错误!未定义书签。
3.1.2电梯I C卡读写器的安装 (8)4电梯I C卡管理系统使用 (9)4.1启动系统 (9)4.2系统管理 (10)4.2.1业主管理 (11)4.2.2配置系统 (12)4.2.3更改密码 (19)4.3发卡管理 (19)4.3.1系统I C卡分类 (19)4.3.2发物业卡 (19)4.3.3发用户卡 (22)4.3.4发卡常见问题说明 (25)4.4缴费管理 (27)4.5数据管理 (28)4.5.1发卡信息和发卡记录查询 (28)4.5.2缴费信息和缴费记录查询 (30)4.6通讯控制 (31)4.6.1I C卡控制器内部信息 (31)4.6.2通讯端口 (34)4.7退出系统 (34)4.8系统帮助 (34)1电梯I C卡控制系统概述1.1系统概述电梯I C卡控制系统包括用户端和管理中心两部分。
用户端为安装在轿厢操纵盘内的电梯I C卡控制器，管理中心为电梯I C卡读卡器和管理系统软件。
电梯在自动运行且I C卡控制使能情况下，开放I C卡控制功能。
系统通常应用在住宅小区，通过I C卡内的乘梯权限对内指令进行控制。
1.2系统功能•乘梯权限控制：任意配置用户乘梯权限。
•时间或次数控制：具有使用时间或使用次数权限控制。
•任意层站I C卡功能控制：任意配置某一层站是否使能I C卡控制功能。
•挂失/屏蔽：挂失或屏蔽指定I C卡。
•取消挂失/屏蔽：恢复指定的挂失或屏蔽I C卡。
•数据管理：发卡信息和发卡记录查询；缴费信息和缴费记录查询。
•控制数据管理：读取I C卡控制板内挂失和屏蔽卡信息，I C卡刷卡信息，校正时间等。
1.3系统使用条件同时满足以下条件电梯开放I C卡控制功能：•电梯处于无故障自动运行状态。
•操纵盘I C卡控制使能输入有效。
1.4系统使用步骤1.轿厢端电梯I C卡控制器的安装与调试2.电梯I C卡控制使能以及某一层开放/屏蔽I C卡控制功能3.电梯I C卡管理系统的安装4.配置I C卡管理系统5.发物业卡和配置轿厢端电梯I C卡控制器标识6.发用户卡与缴费管理7.数据查询与管理2电梯轿厢端相关产品使用说明2.1电梯I C卡控制器的安装1.接线端子定义2.安装示意图电梯I C卡控制器包括I C卡控制板和I C卡读写板两部分，实物与安装如下图所示。
3.尺寸图下图分别是控制器衬板和I C卡读写板的尺寸示意图，单位毫米(m m)I C卡控制器的安装衬板示意图I C卡读写板相关尺寸示意图读写区域的大小约60m m×45m m，对于金属面板而言，为减少对刷卡感应的影响，需要在前面板上开槽的尺寸至少比感应区的各边长10m m以上，对应上图的长边和宽边建议70m m×60m m。
(详见“I C卡控制器安装说明”文档)2.2电梯I C卡控制使能以及某一层开放/屏蔽I C卡控制功能利用操纵盘控制板的输入端子J13的两个输入端口作为电梯I C卡控制的使能输入和某一层站开放/屏蔽I C卡控制功能设置的使能输入。
实际应用时建议把该两个输入端连接到操纵盘的空闲开关上。
2.2.1电梯I C卡控制使能电梯处于检修开门状态时（具体请参考配套操纵盘使用说明书），操纵盘I C 卡控制使能输入有效，电梯开放I C卡控制功能。
操纵盘I C卡控制使能输入为J13-1和J13-2端子，J13-1和J13-2端子短路I C卡控制使能有效，J13-1和J13-2端子断路I C卡控制使能无效。
2.2.2某一层开放/屏蔽I C卡控制功能某一层开放/屏蔽I C卡控制功能的使能端子是J13-3和J13-4，在电梯处于无故障自动运行且操纵盘I C卡控制使能输入有效时，J13-3和J13-4短路，进入某一层开放/屏蔽I C卡控制功能设置状态。
在此状态下操纵盘按钮显示设置值，如果某层操纵盘按钮亮，表示该层开放I C卡控制功能；如果某层操纵盘按钮灭，表示该层屏蔽I C卡控制功能，即该层不受用户刷卡限制。
按操纵盘按钮进行开放/屏蔽切换，缺省状态下为所有层站开放I C卡控制功能。
断开J13-3和J13-4操纵盘保存设置，并恢复到正常运行状态。
注意：缺省状态下为所有层站开放I C卡控制功能，如果希望基站层不受用户刷卡限制，必须在使用前进行设置。
详细内容参见B L2000系列操纵盘使用说明。
2.3电梯I C卡控制板的使用2.3.1电梯I C卡控制板跳线设置电梯I C卡控制板有三个跳线J C、S1、S2，跳线设置及相关操作说明如下：1.出厂检测2.电梯I C卡控制板地址设置3.电梯I C卡控制板时钟设置4.和电梯I C卡管理系统软件通讯5.初始化控制板使用信息区和控制信息区2.3.2电梯I C 卡控制板蜂鸣器和指示灯响应电梯I C 卡控制板工作时通过蜂鸣器、电梯I C 卡控制板工作指示灯(W O R K )、错误指示灯(E R RO R )和数码块(S M 2、S M 1)来响应用户的刷卡操作和错误显示。
1.正常刷卡响应 设置卡操作说明：刷设置卡操作时必须在电梯检修状态下进行，而且要求在10秒中内连续成功刷卡3次，方可写入设置系统标识。
前两次刷卡成功时，每次蜂鸣器只响一声，数码块无显示提示，第3次刷卡成功，蜂鸣器连续响6声，数码块显示“30”。
操作完成后，恢复运行状态，可以进行公共卡和用户卡刷卡操作。
2.电梯I C 卡读写板与I C 卡控制板通讯状态响应系统上电时刻，电梯I C 卡读写板与I C 卡控制板要进行通讯握手，通过I C 卡控制板数码块显示通讯状态。
3.错误刷卡响应错误类型错误码刷卡操作错误原因数码块显示显示1秒钟蜂鸣器错误灯工作灯错误处理类型01无效的I C卡类型显示“E1”响3次错误指示灯亮1秒工作指示灯灭2系统标识错误显示“E2”3I C卡内部地址和操作的I C卡控制板地址不匹配显示“E3”4I C卡被挂失或屏蔽显示“E4”错误处理类型15I C卡超出使用期限显示“E5”响2次6I C卡使用次数为0显示“E6”7进行挂失/屏蔽操作的设置卡内部地址和操作的I C卡控制板地址不匹配显示“E7”8未在电梯检修状态下设置系统标识(小区标识)显示“E8”3管理中心端相关产品安装说明3.1电梯I C卡管理系统的安装运行安装光盘中电梯I C卡管理系统文件夹下s e t u p.e x e,按提示进行安装。
3.2电梯I C卡读写器的安装M f-500读卡器A C R110读卡器1.M f-500读卡器采用串行端口通信，通过键盘取电。
2.A C R110读卡器采用U S B通信，使用前需要安装驱动程序，驱动程序在I C 卡应用程序目录下，名称为：A C R110驱动.r a r，请解压缩后安装。
4电梯I C卡管理系统使用4.1启动系统运行开始→程序→电梯I C卡管理系统→电梯I C卡管理系统M f-500或电梯I C卡管理系统A C R110，显示登录界面。
选择操作者后，输入正确的密码，按“确定”按钮进入主界面。
主界面包括功能按钮和常用操作界面。
1.功能按钮在界面上部，为进入相关操作的使能按钮,具体有：数据管理-发卡信息和缴费信息查询操作。
系统管理-主要是系统使用前需要配置的项目选项。
通讯控制-和I C卡控制板进行信息交换的操作。
退出系统-退出电梯I C卡管理系统2.常用操作界面在界面下部为常用操作选项，左面树状图为I C卡用户列表，右面为操作区域，包括：发卡管理（业主）-业主发卡操作界面。
发卡管理（物业）-物业发卡操作界面。
缴费管理-缴费管理界面。
4.2系统管理对使用前需要配置的项目进行管理，包括业主管理、配置系统和更改密码。
4.2.1业主管理选择“业主管理”进入业主管理功能。
业主管理界面如下：在操作区进行查询、编辑、删除、追加操作，显示区显示操作结果。
1.查询操作操作区按楼、单元、业主的层次进行显示，鼠标左键单击操作区不同的位置，显示相应的业主信息。
2.编辑和删除操作鼠标移动到需要编辑或删除的业主位置，单击鼠标右键，显示操作快捷菜单。
选择“删除业主”后，进行删除操作。
选择“编辑业主”后，显示编辑界面如下。
修改后，按“确定”按钮完成编辑操作，按“取消”按钮，取消编辑功能。
3.追加操作鼠标移动到单元位置，单击鼠标右键，显示操作的快捷菜单。
选择“追加业主”后，显示追加界面如下。
该界面中，业主姓名和业主代码为必输信息，且业主代码必须唯一，业主代码格式为x x x-x x x-x x x x,其中x x x-x x x为该业主所在楼和单元的标识码，后面四位建议输入业主所在楼层和房间号，如该业主住在5楼3号，则后四位输入0503。
输入完相关信息后，按“确定”按钮完成追加操作，按“取消”按钮，取消追加功能。
4.2.2配置系统选择“配置系统”后，显示登录界面。
用户登录成功后，如果该用户为管理员权限，则进入配置系统功能。
“配置系统”界面包括三部分，系统配置、电梯与I C卡控制器配置和清理数据库。
1.系统配置系统配置包括系统配置、工作模式配置、位置配置和操作者配置。
a)系统配置和工作模式配置操作界面如下：应用软件标题–软件标题栏显示的内容。
❖小区唯一标识–小区的唯一标识码，该标识码写在I C卡内部和电梯I C 卡控制板中，作为识别本小区I C卡的唯一标志。
对不同小区或不同区域的I C卡控制系统应选择不同的标识，并且进行发卡后，该标识不要更改。
注意：标识必须为8位的16进制数，范围：0－9、A-F。
❖用户卡工作模式–用户卡是指业主使用的I C卡，该卡可以选择限制时间、限制次数或不限制时间和次数三种工作模式之一。
❖公共卡工作模式–公共卡为物业人员使用的I C卡，系统内所有电梯的层站对该卡是开放的。
该卡可以选择限制时间或不限制时间工作模式之一。
b)位置配置位置配置用来配置系统内的楼信息和楼内单元信息，并按楼、单元的层次进行显示，操作界面如下：鼠标移动到楼或单元等位置，单击鼠标右键显示快捷菜单，通过快捷菜单选择编辑、删除、追加操作。
