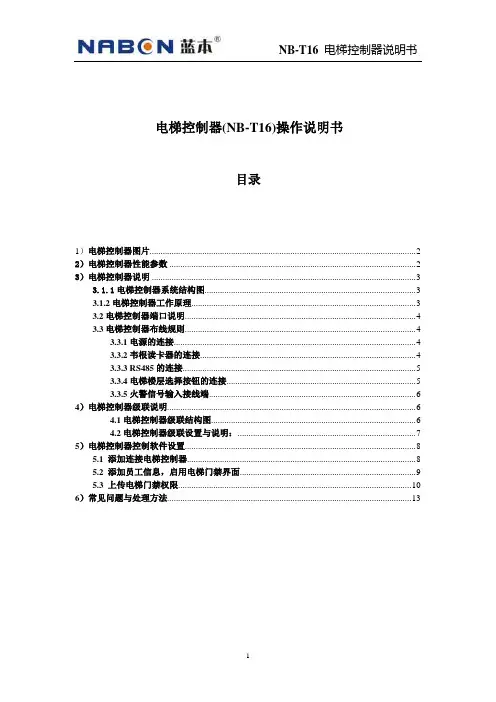

电梯控制器(NB-T16)操作说明书目录1)电梯控制器图片 (2)2)电梯控制器性能参数 (2)3)电梯控制器说明 (3)3.1.1电梯控制器系统结构图 (3)3.1.2电梯控制器工作原理 (3)3.2电梯控制器端口说明 (4)3.3电梯控制器布线规则 (4)3.3.1电源的连接 (4)3.3.2韦根读卡器的连接 (4)3.3.3 RS485的连接 (5)3.3.4电梯楼层选择按钮的连接 (5)3.3.5火警信号输入接线端 (6)4)电梯控制器级联说明 (6)4.1电梯控制器级联结构图 (6)4.2电梯控制器级联设置与说明: (7)5)电梯控制器控制软件设置 (8)5.1 添加连接电梯控制器 (8)5.2 添加员工信息,启用电梯门禁界面 (9)5.3 上传电梯门禁权限 (10)6)常见问题与处理方法 (13)1)电梯控制器图片2)电梯控制器性能参数设备型号:NB-T16设备名称:工业级智能电梯楼层控制器设备尺寸:218mm*106mm机箱尺寸:273mm*228mm*65mm通讯方式:RS485控制层数:标准16层、外接扩展板可扩展到64层接读卡器:WG26格式、支持密码键盘注册卡片:1.8万张存储记录:10万条板子颜色:蓝色机箱尺寸:黑色环境温度:-25°---60°环境湿度:10%-90%3)电梯控制器说明3.1电梯控制器系统结构图与工作原理3.1.1电梯控制器系统结构图3.1.2电梯控制器工作原理电梯控制的工作原理是通过截取电梯的控制面板,把电梯按键或电梯预留IC控制接口直接串联在电梯控制器的输出端子上,在正常通电工作状态下,输出端子处于带电开路状态,此时电梯按键不能正常工作;当读卡器读到有效卡后,相应的输出端子恢复为接通状态,此时按下要到达的电梯楼层按键,电梯逻辑控制器接受到相应的楼层请求信号开始运行。

NB-T16电梯控制板具有16个继电器输出(同时具有常闭和常开输出端),一个电梯控制板可以控制16层电梯,可外扩三个控制板,最多可以控制64层电梯。

多奥智慧电梯(梯控、电梯监视、电梯物联网)功能说明书

多奥智慧电梯(梯控、电梯监视、电梯物联网)功能说明书

智慧电梯功能说明书多奥智慧电梯系列产品是电梯系统的伴生品,全系产品以解决电梯安全问题为核心。

深圳多奥专注研发电梯安全检测类产品及相关解决方案,历时多年的深入研究,经历五代的产品更替,目前产品已定型全面推广。

产品数据精准,服务广泛,技术引领市场前端。

其中包括电梯监管、运营和运维管理的“多奥APP 管理端”,电梯监测的核心设备“多奥智能电梯黑匣子”,电梯报警的“一键呼”,电梯监控,电梯广告,智能梯控。

而多奥手机APP(物联网智能电梯监测设备)与之相配的有电梯物联应用平台、电梯应急救援处置平台、电梯终端设备等。

我们坚信最好的医疗是保持健康,最好的电梯安全措施是防患于未然。

电梯维保,责任大于形式,多奥智慧电梯系统让这一切成为可能。

多奥智慧电梯(电梯物联)系列产品通过对电梯维保、运行、资产等数据的采集、分析与结果展现,帮助电梯使用单位及时发现电梯安全隐患与管理漏洞、大幅提高电梯维保质量、降低管理成本、轻松做到对电梯安全事故的事先预防准、事中处置快、事后追责清(智慧电梯-电梯物联)。

电梯安全管理:通过部署在轿厢内的传感器,实时对电梯运行状态进行采集、汇总、分析,依据电梯安全模型向系统管理者明示各电梯安全运行水平,为电梯安全相关工作提供据测支持。

电梯维保管理:通过特有的防伪维保考核技术,实现对电梯维保单位、人员、任务、频率、检测点位、维修内容等的数据化管理,确保物业单位能够对电梯维保情况了如指掌,便于对维保单位的考核,监管。

电梯资产管理:帮助物业单位实现电梯及相关配件、资产的登记与管理。

应急呼叫报警:管家系统支持一键报警和救援通话功能,该报警系统可加装在原电梯报警按键位置。

能预设多部应急电话,当故障发生时,可人工触动报警按钮,系统自动联播各应急电话,并自动发送报警信息,保障报警信息的有效传达。

应用优势:电梯管理降成本,提效率:电梯管家可对电梯资产、维保过程进行全面智能、规范的管理,维保过程无需其他人员跟踪、配件更换更可做到有理有据。

DT电梯控制器参数

DT电梯控制器参数

普通的门禁管理是一对一的模式,一个读卡器对应开一个门,合法的卡可以开门,不合法的门不可以开门。

但是,在很多应用领域中,需要进行一对多的管理需要。

案例1:电梯门禁管理
一部电梯里,有数十层楼层按钮,而只需安装一个读卡器,系统通过判断,用户卡的权限进行操作。

可以根据用户的权限,刷卡后到达指定楼层。

如果用户可以去多个楼层,则刷卡后,客户按这次想要去的楼层按钮,其他按钮无权限被按。

如果是保安等管理人员,刷卡后,可选择所想达到的楼层。

备注:电梯是属于安全级别较高的产品,请工程商将该设备应用于电梯管理时,务必征求甲方和电梯公司的建议和许可。

案例2:储物柜门禁管理
一个储物柜,有数十个柜门或者抽屉,只需安装一个读卡器.
用户刷卡后,对应的柜门自动打开,用完后,推进合上。

管理员可以通过电脑,一次性打开全部门来便于从事检察和管理工作。

卫生清理员,可以下班后,刷卡打开所有的柜门进行保洁工作。

结合Adroitor管理软件,可实现一卡通(门禁、考勤、电梯、储物柜等)。

如果用户不需要感应卡做管理,而需要指纹仪、人像识别器、静脉识别器等生物识别设备进行管理,则只需将读卡器更换为带wiegand 格式输出的设备即可。

可启用的管理功能:
可使用卡+密码高度模式。

(卡被捡到或者被人复制,也无法非法进入)
具备时段管理控制功能。

(可设置几点到几点,等何时可以有效进入。

可设置注册卡的有效期。


断电、火警或者故障应急管理功能。

(控制器断电或者故障,系统会自动进入安全模式,例如:电梯可自动恢复到没有安装控制器的手动按楼层按钮的状态。

)。

电梯控制器产品说明书

电梯控制器产品说明书

Eaton 114108Eaton Moeller series xPole - PFGM RCCB. Residual current circuit breaker (RCCB), 100A, 2p, 300mA, type ACEaton Moeller series xPole - PFGM RCCB114108PFGM-100/2/03/-401508113592980 mm 71 mm 35 mm 0.22 kg RoHS conformIEC/EN 61008Product NameCatalog Number Model Code EANProduct Length/Depth Product Height Product Width Product Weight Compliances Certifications100 AIs the panel builder's responsibility. The specifications for the switchgear must be observed.7035-35 °CMeets the product standard's requirements.Is the panel builder's responsibility. The specifications for the switchgear must be observed.Quick attachment with 2 latch positions for DIN-rail IEC/EN 60715DIN rail100 ADoes not apply, since the entire switchgear needs to be evaluated.0.3 A196 V AC - 264 V ACMeets the product standard's requirements.Non-delayedInterlocking deviceIS/SPE-1TE 101911500 A eaton-rcd-application-guide-br019003en-en-us.pdfeaton-protective-devices-catalog-ca20190603-en-us.pdf eaton-xpole-accessories-ca019015en-en-us.pdfDA-DC-03_PFGMeaton-circuit-breaker-xeffect-frcmm-rccb-dimensions.jpg IL019140ZUeaton-pfgm-wiring-diagram.jpgRated operational current for specified heat dissipation (In) 10.11 Short-circuit ratingRAL-numberPermitted storage and transport temperature - min10.4 Clearances and creepage distances10.12 Electromagnetic compatibilityMounting MethodAmperage Rating10.2.5 LiftingRated fault current - maxTest circuit range10.2.3.1 Verification of thermal stability of enclosures Tripping timeFitted with:Rated residual making and breaking capacity Application notes Catalogs Certification reports DrawingsInstallation instructions Wiring diagramsFrequency rating50 Hz10.8 Connections for external conductorsIs the panel builder's responsibility.Fault current rating300 mATerminal protectionFinger and hand touch safe, DGUV VS3, EN 50274Special featuresMaximum operatingtemperature is 60 °C:Starting at 40 °C, the max.permissible continuouscurrent decreases by 1.2%for every 1 °CTripping signal contact forsubsequent installation Z-NHK 248434Sensitivity typeAC current sensitiveAmbient operating temperature - max40 °CHeat dissipation per pole, current-dependent0 WClimatic proofing25-55 °C / 90-95% relative humidity according to IEC 60068-2Built-in depth69.5 mmShort-circuit rating100 A (max. admissible back-up fuse)FeaturesResidual current circuit breakerAdditional equipment possibleLifespan, electrical4000 operationsConnectable conductor cross section (solid-core) - min1.5 mm²10.9.3 Impulse withstand voltageIs the panel builder's responsibility.Number of polesTwo-poleTerminal capacity (solid wire)1.5 mm² - 35 mm²Ambient operating temperature - min-25 °C10.6 Incorporation of switching devices and componentsDoes not apply, since the entire switchgear needs to be evaluated.Rated short-circuit strength10 kA10.5 Protection against electric shockDoes not apply, since the entire switchgear needs to be evaluated.Used withKLV-TC-2 276240 (Compact enclosure)Z-FW/LP 248296 (Remote control and automatic switching device)Z-RC/AK-2TE 285385 (sealing cover set)Equipment heat dissipation, current-dependent13.6 W10.13 Mechanical functionThe device meets the requirements, provided the information in the instruction leaflet (IL) is observed.10.2.6 Mechanical impactDoes not apply, since the entire switchgear needs to be evaluated.10.9.4 Testing of enclosures made of insulating materialIs the panel builder's responsibility.Static heat dissipation, non-current-dependent0 WApplicationResidual current circuitbreaker for residential andcommercial applicationsxPole - Switchgear forresidential and commercialapplications10.3 Degree of protection of assembliesDoes not apply, since the entire switchgear needs to be evaluated.Voltage typeACTerminal capacity (stranded cable)16 mm² (2x)Leakage current typeACFrame45 mmBuilt-in width (number of units)35 mm (2 SU)Terminals (top and bottom)Open mouthed/lift terminalsHeat dissipation capacity0 WImpulse withstand currentPartly surge-proof 250 AWidth in number of modular spacings2Busbar material thickness0.8 mm - 2 mm10.2.3.2 Verification of resistance of insulating materials to normal heatMeets the product standard's requirements.10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effectsMeets the product standard's requirements.Lifespan, mechanical20000 operationsVoltage rating230 V AC10.9.2 Power-frequency electric strengthIs the panel builder's responsibility.Connectable conductor cross section (solid-core) - max35 mm²Degree of protectionIP20IP20, IP40 with suitable enclosureRated short-time withstand current (Icw)10 kAAccessories requiredZ-HK 248432Pollution degree210.7 Internal electrical circuits and connectionsIs the panel builder's responsibility.Connectable conductor cross section (multi-wired) - min 1.5 mm²Rated impulse withstand voltage (Uimp)4 kV10.10 Temperature riseThe panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.Connectable conductor cross section (multi-wired) - max 16 mm²TypePFGMResidual current circuitbreakersType AC10.2.2 Corrosion resistanceMeets the product standard's requirements.10.2.4 Resistance to ultra-violet (UV) radiationMeets the product standard's requirements.10.2.7 InscriptionsMeets the product standard's requirements.Surge current capacity0.25 kAPermitted storage and transport temperature - max60 °CAdmissible back-up fuse overload - max80 A gG/gLRated fault current - min0.3 AEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia239 V440 VRated operational voltage (Ue) - max Rated insulation voltage (Ui)。

电梯控制系统说明方案

电梯控制系统说明方案

天固酒店用电梯控制器说明一、天固酒店电梯控制器的工作原理:是通过截取电梯的控制面板, 把电梯控制器的常闭输出触点串联到电梯按键的输出端子上,在正常通电工作状态下,电梯控制器的输出触点处于开路状态,此时电梯按键不能正常工作;当读卡器读到有效卡后,相应的楼层按键输出触点接通15秒,此时按下电梯楼层按键方能有效传递到电梯逻辑控制器,电梯逻辑控制器接受到相应的楼层请求信号开始运行。

在电梯控制器出现故障或无电源输入时,控制器失去对电梯控制面板的控制,电梯控制面板不需刷卡即可正常使用一切功能。

二、控制器一般安装于电梯轿箱顶部,通过4P线与轿箱内安装于按键板旁边的读头相连接。

三、酒店门锁系统发出的宾客卡和服务员卡(楼层卡)在配卡的时候都带有楼层授权信息,在使用中可以进入指定的区域或楼层,从而可以进行更有效、更安全的管理,有效的控制了闲杂人员的进入,而管理卡(总卡、应急卡等)则不受限制。

四、该酒店用电梯控制器为单机独立运行版本,每个控制器可控制16层输出,楼层多时可以并机使用,最多可达256层输出。

五、控制器线路参数:电源要求:DC12V电流:1A控制制器线路尺寸:160×100MM线路板安装尺寸:150×90MM六、控制器示意图(数字1~16为楼层)七、电梯控制系统接线示意图:八、感应读头的样式:九、读卡器与电梯控制器接线图出师表两汉:诸葛亮先帝创业未半而中道崩殂,今天下三分,益州疲弊,此诚危急存亡之秋也。

然侍卫之臣不懈于内,忠志之士忘身于外者,盖追先帝之殊遇,欲报之于陛下也。

诚宜开张圣听,以光先帝遗德,恢弘志士之气,不宜妄自菲薄,引喻失义,以塞忠谏之路也。

宫中府中,俱为一体;陟罚臧否,不宜异同。

若有作奸犯科及为忠善者,宜付有司论其刑赏,以昭陛下平明之理;不宜偏私,使内外异法也。

侍中、侍郎郭攸之、费祎、董允等,此皆良实,志虑忠纯,是以先帝简拔以遗陛下:愚以为宫中之事,事无大小,悉以咨之,然后施行,必能裨补阙漏,有所广益。

帝奥自动扶梯微机控制器资料(使用说明)精选全文完整版

帝奥自动扶梯微机控制器资料(使用说明)精选全文完整版

自动扶梯控制器ZY-F 使用说明书V1.123目 录第一章 产品介绍 51.1主控板ZY-F-A02 51.1.2主控板技术规格 61.1.2主控板端口定义 61.2出入口串行显示器ZY-F-B01 81.2.1串行显示器技术规格 81.2.2串行显示器端口定义 81.2.2串行显示器功能介绍 81.3并行显示器ZY-F-E02 9第二章 系统功能说明 102.1多种运行模式选择功能 102.1.1直拖运行模式 102.1.2智能直拖运行模式 102.1.3变频运行模式 112.1.4变频怠速运行模式 112.1.5应急运行模式 112.2速度监控功能 112.3初始状态检测 112.4断链保护 122.5完备的安全保护功能 122.6实时故障显示功能 122.7良好的人机界面操作 122.8扶梯出入口处显示器显示通行标志和故障时故障显示功能(选配) 122.9扶梯钥匙开关盒显示运行方向和故障时故障显示功能(选配) 122.10扶梯速度自学习功能 122.11抱闸检测功能 132.12按钮快速消除故障功能 13第三章 系统安装及布线要求 133.1控制器和线路板的安装 133.2入口光电及测速光电的安装 133.3阻容吸收方面的要求 143.4接地方面的要求 143.5串行通讯线接法 15第四章 人机界面说明 154.1参数设置模式 164.2参数设置操作方法 164.3控制板显示器显示内容说明 164.4参数定义说明 164.5故障代码及说明 184.5.1安全开关故障代码 184.5.2运行故障代码 18第五章 自动扶梯调试 195.1调试前的准备工作19 5.2检修运行19 5.3正常运行19 5.4扶梯自学习20 第六章元器件代号说明20 第七章保养、维护20 7.1日常保养及维护23 7.2定期维护24 7.3微机控制器的存贮24 7.4微机控制器的保修25V1.12 5第一章 产品介绍1.1 主控板ZY-F-A02主控板ZY-F-A02由上、下两块线路板组合而成,通过插针互相连接。

电梯控制器说明书

电梯控制器说明书

目录序言注意事项第一章串行电梯专用PLC及其控制系统说明 (5)1.1系统组成框图 (5)1.2科威串行电梯专用PLC (5)1.2.1 MDT-2000型串行电梯专用PLC软件 (5)1.2.2 MDT-2000型串行电梯专用PLC特点 (5)1.2.3 MDT-2000型串行电梯专用PLC系统功能 (6)1.3拖动部分说明 (7)第二章MDT-2000型串行电梯专用PLC接口说明 (9)2.1专用PLC技术指标、外部尺寸、安装尺寸及安装方法 (9)2.1.1专用PLC技术指标 (9)2.1.2 专用PLC外部尺寸 (10)2.1.3 专用PLC安装尺寸及安装方法 (10)2.2专用PLC接口端子说明 (10)2.2.1 电源端子 (10)2.2.2 接地端子 (10)2.2.3+24V1、GND1 (10)2.2.4 +24V2、COM0 (10)2.2.5 X0、X1端子 (10)2.2.6 开关量输入端子 (11)2.2.7 开关量输出端子 (11)2.2.8 CAN通讯端口 (12)2.3 专用PLC指示LED的识别与维护 (12)2.3.1 开关量输入指示LED (12)2.3.2 开关量输出指示LED (12)2.3.3 专用PLC状态指示 (12)2.3.4 维护 (13)2.4专用PLC系统控制图 (13)2.5并行输入输出端子的功能及定义 (13)2.5.1 输入端子 (13)2.5.2 输出端子 (14)2.6专用PLC高速计数资源占用及功能定义 (15)2.6.1 D5097:高速计数器使能控制字 (15)2.6.2 D5085、D5086高速计数器当前值 (15)2.6.3 计数方向控制辅助继电器M1019 (16)2.6.4 计数器当前值复位辅助继电器M1021 (16)2.6.5 计数器计数使能辅助继电器M1023 (16)2.6.6 高速计数器使用编程示例 (16)2.7串行端口的连接 (17)2.8专用PLC资源规划说明 (18)2.8.1 RS485资源 (18)2.8.2 CAN通讯资源 (18)2.8.3 辅助继电器M资源 (18)2.8.4 数据寄存器D资源 (19)2.8.5专用PLC与内选板、外呼板之间通讯数据交换图例 (19)2.9专用PLC梯形图程序锁定及解锁方法 (20)2.9.1专用PLC梯形图程序锁定 (21)2.9.2专用PLC梯形图程序解锁 (21)第三章串行内选板 (22)3.1内选板安装尺寸图示 (22)3.2内选板输入/输出接口 (22)3.2内选板接口图 (23)3.4内选板接口端子定义 (23)第四章串行外呼板 (25)4.1外呼板安装尺寸说明 (25)4.2外呼板外形及接口接线图 (25)4.3外呼板接口定义 (26)4.4外呼板DIP1端口拨码开关组设置及相关地址设置说明 (26)第五章内选显示板 (27)5.1内选显示板安装尺寸图 (27)5.2内选显示板接口图 (27)5.3内选显示板接口定义 (28)第六章内选扩展板 (28)6.1内选扩展板接口图 (28)6.2内选扩展板接口定义 (28)第七章调试 (29)7.1通电前的检查 (29)7.2 基本参数设定 (29)7.3 电机自学习程序 (30)7.4 慢车调试 (31)7.5井道自学习 (31)7.6快车调试 (32)7.7舒适感调试 (32)7.8减速距离的确定 (32)第八章故障分析与诊断 (34)8.1 控制部分故障分析及排除 (34)8.2拖动部分故障分析及排除 (34)8.3电梯专用PLC字符屏故障描述与诊断 (35)第九章字符屏画面及操作简介 (36)9.1字符屏画面结构 (36)9.2 字符屏(KEC320)结构及使用操作 (37)9.3 联机通讯 (37)9.4 系统口令 (38)9.5 参数、数据设置 (39)序言市场上的电梯专有PLC主要由PLC(可编程专用PLC)和专用专用控制器两类。

电梯控制说明书

电梯控制说明书

目录前言 (1)1电梯控制器的设计方案 (2)1.1电梯控制器的设计原理 (2)1.2三层电梯控制器的设计思路 (2)2三层电梯控制器的综合设计 (3)2.1三层电梯控制器的实体设计 (3)2.2三层电梯控制器的结构体设计 (3)3三层电梯控制器VHDL设计 (4)4三层电梯控制的仿真 (5)4.1Quartus II软件的介绍 (5)4.2电梯控制器的仿真 (6)4.3硬件测试 (7)5设计的扩展性 (8)6总结 (9)参考文献 (10)附录 (11)前言电梯控制器是控制电梯按顾客要求自动上下的装置。

本文采用VHDL语言来设计实用三层电梯控制器,其代码具有良好的可读性和易理解性,源程序经A1tera公司的Quartus II软件仿真。

通过对三层电梯控制器的设计,可以发现本设计有一定的扩展性,而且可以作为更多层电梯控制器实现的基础。

此次课设的内容与要求如下:(1)设计完成多楼层多用户的电梯载客服务控制系统。

电梯运行时,能够显示电梯所在位置和电梯运行状态;(2)电梯每秒升(降)一层楼,当电梯到达选择的楼层时,经过1s电梯门打开,开门指示灯亮,开门4s后,电梯关闭,指示灯灭,电梯继续运行,直至执行完最后一个请求信号停在当前层;(3)能记忆电梯外的所有请求信号,按照电梯运行规则次序响应,每个请求信号保留至执行后消除;(4)电梯处于上升状态时,响应上升请求的楼层大于电梯的所在层;电梯处于下降状态时,响应有下降请求的楼层小于电梯的所在层;执行完上升状态时,若更高层有下楼请求,则直接开到下楼请求的最高层接客,然后进入下降模式。

(5)先执行完所有的上楼请求再执行下楼请求,抑或先执行完所有的下楼请求再执行上楼请求。

1电梯控制器的设计方案1.1电梯控制器的设计原理电梯控制器的功能模块如下图所示,包括主控制器、分控制器、楼层选择器、状态显示器、译码器和楼层显示器。

乘客在电梯中选择所要到达的楼层,通过主控制器的处理,电梯开始运行,状态显示器显示电梯的运行状态,电梯所在楼层数通过译码器译码从而在楼层显示器中显示。

电梯控制器用户手册说明书

电梯控制器用户手册说明书

User Manual forLOCSTAR Lift ControllerApplicable model: LS-DT301/311/503/513/-K01/-K02/-K12/-K13Shenzhen Locstar Technology Co., Ltd.Please read the manual when installationKeep the manual properly for future reference.Table of ContentsI. System Overview (3)II. System Composition.............................................................................................................3-4 III. Technical Parameters (4)IV. Wiring Instruction for System Installation (5)V. Lift Control Card-reader Setting (6)VI. Explanation of Card Authority (6)VII. Working Procedure (6)I. System OverviewThe lift/elevator system security is an important part for a hotel. With Locstar system, all lift-card holders shall be subject to prior authorization from the system administrator. When using the lift, different person will be allocated with different authority, to enter into floors.Customers need to swipe their card through lift reader, and the lift will take the customers to the assigned floor, if the customers are allowed to enter more than 1 floors, then press the specified floor button.II. System CompositionThe system is composed of the lock software, lift controller, encoder, lift card reader and cards.1. Lock software is used for issuing cards. (And lift controller function should be selected via the system setting).2. Lift controller is the key component of the lift control system. Each lift controller can be used to manage a 8 or 16 floors lift, maximum 64 floors lift.3. Temic/Mifare encoder function: used for issuing cards with different authorities.4. Lift card reader function: read card information.III. Technical Parameters1. LS-DT301/311 lift card reader( For Temic lock system)Use T5557 card to read information .Which produced by ATMEL .Fit Locstar Temic Door Lock System.Reading distance: less than 10CM.Data storage: long-term .Frequency of repetition: long-term.Information capacity: 264bit.Password figure: 32bitVoltage for reader: 12VWorking temperature: -10℃~55℃Antistatic: >15000VLS-DT503/513 lift card reader (For Mifare lock system) Use Mifare S50 card to read information. Which producedby PHILIPS. Fit Locstar Mifare Door lock Systemor above is employed.Reading distance: less than 5CMVoltage for reader: 12VWorking temperature: -10℃~55℃Antistatic: >15000V2. LS-DTK01 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: 1-16 floorsLS-DTK02 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: 1-16 floorsLS-DTK12 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: Floor 1-8LS-DTK13 lift controllerWorking voltage: 24VWorking temperature: -10℃~55℃Antistatic: >15000VFloors to be controlled: Floor 2-9IV. Wiring diagram instruction1. InstallationTo facilitate wiring, the lift controller should be positioned near to the liftcontrol cabinet at the top of lift. Lift control reader, which is mountedon the car,.Lift reader power supply is powered by the lift controller.2. Wire requirement:Lift card reader and lift controller: RVVP128 (4*0.5);Lift button and lift controller: RVV (2*0.5) (button on the first floor);24V power for lift controller: RVV (2*0.5)12V power for lift reader: RVV (2*0.5)3. After converting 110-240V to 24V/12V, allow the power supply connected to the main board of lift controller.4.Wiring diagram for lift controller and lift: Connect the wires of lift floor buttons to the corresponding binding posts on the main board .(The floor number on floor button should be consistent with that on the lift controller).5. Wiring diagram for lift card reader and lift controller: Connect lift controller to lift Reader according to the Wiring Diagram, the card reader will be constantly illuminated after power-on.Wiring Diagram of Lift Controller and liftRemark:for the above lift control and lift wiring diagram,each PCB controls 4 floors.V. Lift Reader Setting1.How to setup Lift ReaderTemic system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time;Mifare system:Step 1:Touch the existed authorization card to reader, blue indicator light will flash one time;Step 2:Touch room setup card to lift reader, the blue indicator light will flash one time; Step 3:Touch clock card to the reader, the blue indicator light will flash one time.2. How to Clear Lift Reader (2 options)A. Directly touch the Cancel Authorization Card, after one short sound and flash of blue light, the authorization is cleared;B. Forced clearing: open the outer cover of lift card-reader, press the reset switch within10 seconds and touch Authorization card to the reader. After a long sound, authorization is cleared.VI. Explanation of Card Authority1.Scope of lift to be controlled with building control mode :(Card can open for all floors)Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card, guest card: available for all floors.2.Scope of lift to be controlled with floor control mode :(Card can open for assigned floors)1) Master card, building card, cleaning card, emergency card, foreman card (MF system only), floor card: available for all floors.2) Guest card: the floor to which the card corresponds.VII. Working Procedure1.Working procedure for building control mode:1)After entering the lift, swipe guest card then press the proper button of floor. Forexample, a guest holds a guest card, after swiping card, can press anyfloor buttons for enter into;Remark: After the guest swipes the card, the lift controller will activate all building Output relays, and then short circuit signal is output to the lift controller.If gu est doesn’t press any button within 5s, the relay will automatically disconnect 5s later.2. Working procedure for floor control mode:1) After entering the lift, swipe the card then press the proper button of floor. For example, a guest holds a 7th floor guest card, after swiping card in the lift, need to press 7th floor button.Remark: After the guest swipes the card, the lift controller will activate the output relay that corresponds to the 7th floor, and then short circuit signal is output to the lift controller. After receiving the signal, lift controller activates the 7th floor button (other floor buttons are under resting state); If guest doesn’t press button within 5s, the relay will automatically disconnect 5s later.。

四层电梯控制器

四层电梯控制器

课程设计任务书学院信息科学与工程学院专业学生姓名学号设计题目四层电梯控制器设计目的:1.掌握电子系统设计方法2.学会使用PLD和硬件描述语言设计数字电路,掌握MAXPLUSII等开发工具的使用方法3.培养学生自主学习、正确分析和解决问题的能力设计要求:1、设计一个4层电梯全自动控制电路。

2、每层电梯的入口处设有上下请求开关,电梯内设有乘客到达层次的停站请求开关。

3、设有电梯所处位置指示装置及电梯运行模式(上升或下降)指示装置。

4、电梯每秒升降一层。

5、电梯到达有停站请求的楼层后,经过1s电梯打开,开门只是灯亮,开门4s后,电梯门关闭(关门指示灯灭),电梯继续运行,直至执行完请求信号后停在当前楼层。

6、能记忆电梯内外的所以请求信号,并按照电梯运行规则依次响应,每个请求信号保留至执行后消除。

7、电梯运行规则:当电梯处于上升模式时,只响应比电梯所在位置高的上楼信号,由下至上依次执行,直到最后一个上楼请求执行完毕,如更高层有下楼请求时,则直接升到有下降请求的最高楼接客,然后进入下降模式,但电梯处于下降模式时,则与上升模式相反。

8、电梯初始状态为一层门开。

进度安排:周一:根据设计要求查阅相关资料;周二:源代码设计;周三、四:程序设计及程序调试;周五:写课程设计报告和验收准备。

指导教师(签字):年月日学院院长(签字):年月日目录第1章引言•••••••••••••••••••••••••••••••••••••••••••••••••••••••21.1 EDA技术的概念•••••••••••••••••••••••••••••••••••••••••21.2 EDA技术的特点•••••••••••••••••••••••••••••••••••••••••21.3 EDA设计流程••••••••••••••••••••••••••••••••••••••••••••21.4 VHDL介绍••••••••••••••••••••••••••••••••••••••••••••••••3 第2章电梯控制器的设计要求与设计思路••••••••••••••••••42.1 设计目的••••••••••••••••••••••••••••••••••••••••••••••••••42.2 设计要求••••••••••••••••••••••••••••••••••••••••••••••••••4第3章电梯控制器的综合设计••••••••••••••••••••••••••••••••53.1 电梯控制器功能•••••••••••••••••••••••••••••••••••••••••53.2 电梯控制器设计方案•••••••••••••••••••••••••••••••••••53.3 电梯控制器实体设计•••••••••••••••••••••••••••••••••••63.4 电梯控制器结构体设计••••••••••••••••••••••••••••••••63.5 电梯控制器VHDL设计••••••••••••••••••••••••••••••73.6 电梯控制器仿真图形••••••••••••••••••••••••••••••••••10 小结•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 参考文献•••••••••••••••••••••••••••••••••••••••••••••••••••••••••12一、引言1.1 EDA技术的概念EDA是电子设计自动化(Electronic Design Automation)的缩写,在20世纪90年代初从计算机辅助设计(CAD)、计算机辅助制造(CAM)、计算机辅助测试(CAT)和计算机辅助工程(CAE)的概念发展而来的。

四层电梯控制模块 PLC 西门子

四层电梯控制模块 PLC 西门子

四层电梯控制模块 PLC 西门子PLC课程设计报告设计名称::四层电梯控制所在组别:第二组成员:张寿远、张俊、潘勇班级:电气0811专业:电气自动化评语:成绩:PLC毕业设计(论文)目录摘要 ------------------------------------------------- - 2 - 前言 ----------------------------------------------- - 2 -二.四层电梯的功能 ----------------------------------- - 4 -三.PLC控制系统硬件设计 ----------------------------- - 5 -3.1、系统面板图 ----------------------------------- - 5 -3.2、系统示意图 ----------------------------------- - 6 -3.3、I/O的分配如下 -------------------------------- - 7 -3.4、 PLC外部接线图 ------------------------------- - 8 -3.5、系统流程图 ----------------------------------- - 9 -四.四层电梯的软件设计 ------------------------------ - 11 -4.1、四层电梯梯形图 ------------------------------ - 11 -4.2、四层电梯调试过程说明 ------------------------ - 18 - 五.机型及其他设备的选择 ---------------------------- - 18 -5.1、机型的选择 ---------------------------------- - 18 -5.2、实验设备 ----------------------------------- - 19 -设计过程记录 ---------------------------------------- - 19 -总结 ------------------------------ - 21 -- 1 -潘勇、张寿远、张俊四层电梯控制模拟摘要在现代社会和经济活动中,计算机技术、自动控制技术和电力电子技术得到了迅速的发展,电梯已经成为城市物质文明的一种标志。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

DTM-04电梯控制器产品说明
1. 产品图片
DTM-04读卡面板
DTM-04控制箱
2. 产品特点
2.1. 特征
电梯控制器不仅适用于酒店电梯管理、办公楼电梯管理和其他类型电梯控制管理,而且使用于一卡通智能管理系统。

电梯能通过Mifare卡进行控制和管理。

通过在服务器端制作设置卡,可设置电梯参数,开门卡能进入所选择的楼层,而且员工工作时间段和电梯工作时间段也能设置。

2.2. 功能介绍
●实现酒店门锁与电梯控制器之间相互关联,利于管理
●可对电梯控制器进行设置,有受控和非受控两种模式选择
●可对电梯控制器进行参数设置,包括楼层数,碰卡延时时间,进入楼层权限设置等
●具备楼层选择功能,宾客可根据需要通过选择按钮进入相应楼层
●具备权限判断功能,只有符合权限的开门卡才能开启电梯服务
●具备挂失功能,黑名单数目可设1600个
●具备汇总功能,可对电梯控制器进行开门记录设置,随时查看进出记录。

●具有开梯查询功能,最多可设置20000条开梯记录。

3. 安装要求
3.1. 电梯要求
●轿箱顶部提供220V电源2位插座。

●轿箱顶部能提供足够空间安装及固定DTM控制箱
●轿箱内部楼层按键面板内、外必须提供足够空间安装及固定DTM-02前主控器及前控电路板盒
●电梯控制板必须安装在轿箱顶部
●电梯控制板的楼层按键输入接口必须是干接点信号
●每个楼层按键开关有2根线连接至电梯控制板,连接头为螺丝插拔式端子
3.2. 电线规格
3.3. 布线要求
在安装DTM前主控器面板的开孔处(安装在轿箱内楼层按键附近)留出N组线(每组两条,总数量是总楼层数+3组,分别是:每个楼层1组,前控制体2组,备用1组),所有的线拉到轿箱顶DTM 控制箱的安装位置;轿箱内各出线处留线长30cm左右,轿箱顶各出线处留线长60cm左右,每组单条线的长度应≤20m。

由于8芯网线线径太小,不允许采用。

4. 软件设置
4.1. 电梯管理选项
注意:电梯管理软件系统使用到MF S50卡内的两个扇区,0扇区用作门锁设置信息,1扇区用作电梯管理。

当通过做密码卡改变门锁扇区后,电梯使用的扇区也随之而改变,此时原来的电梯数据必须删除,需重新建立。

否则新做的卡不能使用电梯。

在电梯管理选项中,有5个功能卡可选择
●电梯设置卡(MF S50)
电梯设置卡用来设置电梯楼层信息,默认电梯楼层数为16层,有16层、32层、48层、64层、80层、96层、112层、128层可供选择。

电梯延迟时间默认为3秒,可选择1至60秒
●电梯调试卡(MF S50)
电梯调试卡用来设置电梯黑名单总数和电梯进出记录总数,黑名单总数默认1600个,进出记录总数默认20000个。

●电梯控制卡(MF S50)
电梯控制卡主要是控制电梯在通电状态下受控或非受控
●电梯时钟卡(MF S70)
设置电梯工作时段和时钟。

设置方法与酒店门锁时钟卡设置相同。

●电梯挂失卡(MF S70)
即制作挂失卡对黑名单进行挂失,在弹出的菜单中单击挂失卡选项后,会弹出一个挂失卡属性窗口,首先单击“查询条件”按钮,系统会弹出一个列表刷新条件编辑器属性窗口,可以看到有7种刷新条件字段,分别是:功能卡类、功能卡号、门锁代号、持卡人姓名、起始时间、终止时间和制卡时间
●电梯拜访卡(MF S50)
即制作拜访卡给来宾探访所指定的房间所使用的电梯楼层。

4.2. 设置步骤
系统密码卡→电梯设置卡→电梯调试卡→电梯时钟卡
4.2.1. 系统密码卡
●点击功能卡选项内的密码卡功能,如图
●点击制卡按钮即可
4.2.2. 添加电梯
●点击电梯管理选项
●在弹出的窗口中,选择“操作”,“创建电梯”
●设置电梯信息,操作步骤如设置酒店楼层信息。

4.2.3. 电梯设置卡
●选中一个电梯后,选择“电梯管理”选项中的“功能卡”选项,再选择“电梯设置卡”功能。

●在弹出的窗口中,可以设置电梯楼层数和电梯延迟时间,默认电梯楼层数为16层,延时为5秒。

延时时间是指电梯碰卡总感应时间。

设置好信息后,点击“保存”按钮。

●选择“电梯楼层控制设置”选项。

●如图,勾选1~16层表示电梯代号为00000101的电梯能控制1~16个楼层,选择好楼层后,点击“确定”。

电梯设置卡制好后,碰读卡器后,控制箱里的继电器会同时发出动作的声音,此步骤使控制箱里的继电器进入工作状态,由原来的接通状态变为断开状态。

如果碰设置卡后,继电器不动作,证明读卡器与控制箱的通讯有问题,请检查线路是否正确。

●选择“电梯控制时段设置”选项,电梯控制时段是指电梯控制器工作时间。

●在弹出的窗口中,可以设置工作时间段,默认周1~周日全天有效。

●当上述设置全部完成后,放一张MF S50卡在发卡器上,制作电梯控制卡。

4.3. 时钟卡
●点击“功能卡”选项内的“电梯时钟卡”选项。

电梯时钟卡是用来设置员工的工作时间段,只有符合工作时间段的员工卡,方能开启电梯服务功能。

●在弹出的窗口中,有工作时间和工作日两个部分可以设置,具体设置如同酒店管理系统门锁时钟设置一样。

4.4. 电梯调试卡
●选择“功能卡”内的“电梯调试卡”选项。

●设置黑名单数目和进电梯记录总数
4.5. 电梯控制卡
●选择“功能卡”内的“电梯控制卡”选项
●放一张MF S50卡在读卡器上,点击确定按钮
碰电梯控制卡后,读卡器的指示灯亮黄灯,控制箱内的继电器动作,由原来的断开状态变成接通状态,电梯的楼层按扭不授电梯控制器控制;碰回电梯控制卡后,控制箱内的继电器动作,由接通状态变回断开,电梯楼层按扭进入受控状态。

4.6. 电梯拜访卡
●选择“功能卡”内的“电梯拜访卡”选项
●在弹出的窗口中,选择宾客需要拜访的房间名称号,和拜访时间,超出拜访时间段的拜访卡将无法开启电梯服务。

●选择拜访楼层,只有在楼层拜访范围内的拜访卡,方能进入该楼层。

如某拜访卡设置了楼层1和楼层2,即表示该拜访卡只能进入楼层1和楼层2,而无法开启其它楼层的电梯服务。

●点击确定,完成拜访卡的制作
4.7. 关联电梯与门锁
4.7.1. 客人关联电梯与门锁
●假设要把房间201和电梯联系起来,则需要用到“默认电梯楼层”功能。

选择楼层2内的201房间,右键鼠标打开菜单,可以看到“默认电梯楼层”功能选项。

●在弹出的窗口中,展开101电梯的信息,选择第2层即,点击确定即可。

这时,再制作宾客卡时,即可同时开启该宾客卡的电梯服务。

●若不想把电梯和楼层联系起来,制作的客人卡可到达多个楼层,这时,在制作客人卡时要先点击电梯
按钮,再选择可到达的楼层,点击确定,这样制得的客人卡才能开启电梯。

4.7.2. 员工关联电梯与门锁
假设员工可开启整个电梯,首先按制员工卡的步骤
选择需要到达的楼层,再按确定即可,最后制卡。

5. 产品维护与故障检修
5.1. 控制器声光提示
5.2. 调试注意
新安装电梯控制器时注意事项:
1.检查按扭到电梯控制箱的接线是否正确,
接线正确时,电梯控制器在不通电时,继电器处于接通状态,电梯按扭是可以正常工作的。

当把连接电梯按扭到控制箱继电器的电线拔出后,按电梯按扭在正常情况下是没反应的否则需重新检查电梯控器与楼层按扭的接线是否正确。

2.碰设置卡时,控制器内继电器工作与否。

碰设置卡后,电梯控制器的继电器工作,由接通变为断开,此时电梯按扭不可用。

如果碰设置卡后,继电器没有工作,电梯按扭还是可用的话,请查看电路板的是否有电,读卡器T1X,GND分别与控制电路板上R1X与GND是否连通。

3.碰应急卡时,控制器继电器工作与否。

如果设置卡调试成功,碰应急卡后所有楼层继电器工作。

用户可以按任何楼层按扭。

如果碰应急后且读卡成功,但有些楼层按扭没反应,可以判定为控制板上的继电器损坏。

4.碰控制卡时,控制器继电器工作与否。

如果碰控制卡后,读卡器的指示灯亮黄灯,控制箱内的继电器工作,继电器由断开变为闭合,此时电梯的按扭不受控制,可以随意操作。

再碰控制卡后,读卡器绿灯亮,“嘀”一声,电梯进入受控状态,电梯按扭在没有开门卡的情况下不可按。

广东必达保安系统有限公司。
