步进电动机概念及其工作原理
步进电机的分类;简述步进电机的工作原理
步进电机的分类;简述步进电机的工作原理一、引言步进电机是一种将电脉冲信号转换成角位移的电动机，广泛应用于打印机、数控机床、纺织、医疗器械、精密仪器仪表等设备中。
本文将围绕步进电机的分类和工作原理展开讨论，通过深度和广度兼具的分析，帮助读者更好地理解和应用步进电机。
二、步进电机的分类1. 按照工作原理分类步进电机可以根据其工作原理分为磁性、霍尔效应和混合式步进电机。
其中，磁性步进电机主要由永磁体和电磁线圈构成，它的工作原理是利用电磁线圈中产生的磁场与永磁体磁场之间的吸引和排斥作用来实现转动。
霍尔效应步进电机则是利用霍尔元件检测转子位置而进行步进运动。
混合式步进电机则是将两种原理进行了有机结合，综合了两者的优点，具有较高的精度和扭矩。
2. 按照结构分类步进电机根据结构不同也可分为单转子步进电机和双转子步进电机。
单转子步进电机结构简单，适用于一般的定位应用；双转子步进电机通过在转子上添加转子齿和隔板，可以大大提高定位精度和抗负载能力，适用于高端控制系统。
三、步进电机的工作原理步进电机的工作原理可以简单概括为根据控制信号实现电磁线圈的通断来控制转子旋转。
具体来说，通过电流控制，电磁线圈产生的磁场与永磁体间不断吸引和排斥，从而实现转子的旋转。
步进电机的角位移是由电脉冲信号的频率和数量决定的，不同的驱动方式会影响步进电机的运动特性，通常可采用全步进、半步进和微步进等方式。
四、结论与展望通过对步进电机的分类和工作原理的深度和广度兼具的讨论，相信读者已经对步进电机有了更清晰的理解。
在今后的应用中，我们还可以深入研究步进电机的控制技术、驱动方式以及在不同领域的应用案例，以期更好地发挥步进电机的优势作用。
步进电机作为一种精密定位设备，必将在工业自动化领域发挥越来越重要的作用。
个人观点和理解：在我看来，步进电机作为一种精密定位设备，在工业生产和日常生活中扮演着非常重要的角色。
其高精度、高可靠性的特点使其在自动控制系统中得到广泛应用。
步进电机工作原理总结
步进电机工作原理总结
步进电机是一种将电信号转化为机械转动的设备。
它的工作原理可以总结为以下几点：
1. 电磁原理：步进电机是一种电磁装置，由绕组和磁铁组成。
当通过绕组通以电流时，绕组会产生电磁场，与磁铁相互作用，从而产生力和转矩。
2. 磁性原理：步进电机的转子通常由多个磁片或磁块组成，每个磁片或磁块都具有多个极对（通常是两个）。
3. 步进原理：通过改变绕组的电流方向和大小，可以改变磁铁的磁极方向和磁场强度。
当绕组的电流脉冲信号按照一定模式改变时，可以使得磁场的极性和位置发生变化，从而带动转子进行步进运动。
4. 控制原理：步进电机通常需要由控制器或驱动器来提供精确的脉冲信号，以控制电机的转动。
通过改变脉冲信号的频率、宽度和相位，可以控制步进电机的转速、方向和位置。
综上所述，步进电机的工作原理是通过改变电流和磁场的方式，实现电能到机械能的转换，从而实现精确的转动控制。
它广泛应用于各种需要精准定位和控制的领域，如工业自动化、机械设备和电子仪器等。
步进电机结构及原理
步进电机结构及原理
步进电机是一种将电脉冲信号转变为角位移或线位移的开环控制元件。
它利用电磁学原理，将电能转换为机械能。
其结构通常包括前后端盖、轴承、中心轴、转子铁芯、定子铁芯、定子组件、波纹垫圈和螺钉等部分。
步进电机的工作原理基于电磁感应定律。
当施加在电机线圈上的电脉冲信号产生磁场时，磁场与定子铁芯相互作用产生转矩，驱动转子旋转。
通过控制施加在电机线圈上的电脉冲顺序、频率和数量，可以实现对步进电机的转向、速度和旋转角度的控制。
每接收一个脉冲信号，步进电机就按设定的方向转动一个固定的角度，称为“步距角”，其旋转是以固定的角度一步一步运行的。
步进电机具有一些显著的特点。
首先，它们是开环控制系统的一部分，这意味着它们不依赖于位置反馈来调节运动。
其次，步进电机具有高精度的定位能力，这使得它们在需要精确控制位置的应用中非常有用。
此外，步进电机可以在不同的负载条件下保持恒定的速度，因为电机的转速只取决于脉冲信号的频率，而不受负载变化的影响。
总的来说，步进电机是一种功能强大且适应性强的电机类型，广泛应用于各种需要精确控制位置和速度的场合。
如需了解更多信息，建议咨询电机方面的专家或查阅相关专业书籍。
步进电机的原理
步进电机的原理
步进电机是一种通过电信号控制转子按一定步长运动的电机。
其工作原理是将电信号转化为磁场，进而驱动转子。
步进电机通常由定子和转子组成。
定子含有若干绕组，每个绕组在电流作用下产生磁场。
转子上有多对永磁体，其磁极数目与定子绕组数目相一致。
当给定子绕组通电时，会在定子上产生磁场，这个磁场会吸引转子上的永磁体，使转子翻转一定的角度。
通过改变定子绕组通电的顺序和时间，可以控制转子按一定步长顺时针或逆时针旋转。
步进电机一般由驱动器和控制器配合使用。
驱动器将控制器发送的电信号转换为合适的电流和电压，以驱动步进电机。
控制器根据需要设定转子运动的步长和方向，并发出相应的电信号给驱动器。
步进电机具有精准定位、运动平稳等特点，适用于需要精确控制位置和转速的设备。
它被广泛应用于打印机、数控设备、机器人、电子仪器等领域。
步进电动机基本工作原理

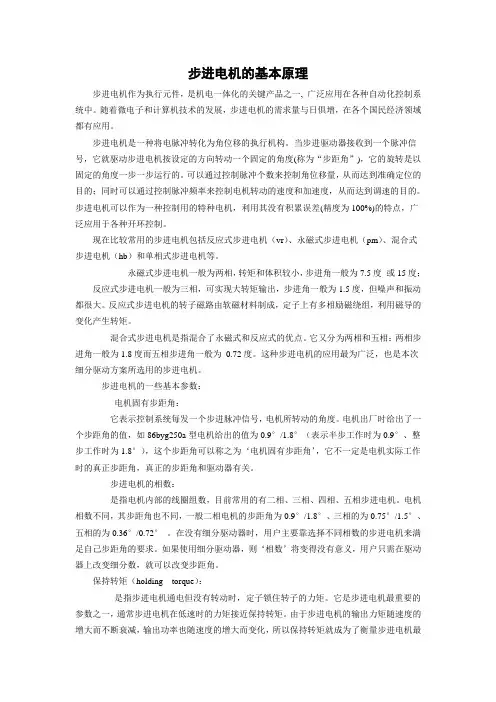

步进电机的基本原理步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（vr）、永磁式步进电机（pm）、混合式步进电机（hb）和单相式步进电机等。
永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。
反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
混合式步进电机是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度。
这种步进电机的应用最为广泛，也是本次细分驱动方案所选用的步进电机。
步进电机的一些基本参数：电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。
电机出厂时给出了一个步距角的值，如86byg250a型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为‘电机固有步距角’，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
简述步进电动机的工作原理。
简述步进电动机的工作原理。
嘿呀！今天咱们就来聊聊步进电动机的工作原理呢！
首先呀，咱们得知道啥是步进电动机。
哇，这可是个很神奇的东西呀！
步进电动机呢，它是一种将电脉冲信号转变为角位移或线位移的开环控制元件。
哎呀呀，这听起来是不是有点复杂？其实没那么难理解啦！
当给它输入一个电脉冲信号的时候，它就会转动一个固定的角度。
这就像是它在一步一步地往前走，所以才叫步进电动机呀！
那它为啥能这样呢？这就得说说它的内部结构啦。
它通常有定子和转子两个部分呢。
定子上有很多的磁极，而转子呢，可能是永磁体，也可能是反应式的。
当电脉冲加到定子绕组上的时候，会产生磁场。
这个磁场就会和转子的磁场相互作用，从而推动转子转动。
哎呀，是不是有点神奇？
比如说，假设定子上有 4 个磁极，每次给一个绕组通电，转子就会转动一个特定的角度。
如果按照一定的顺序给不同的绕组通电，转子就会连续地转动起来。
而且呢，通过控制电脉冲的频率和数量，就能够精确地控制步进电动机的转速和转角。
哇！这可太厉害了吧！
再比如说，在一些需要精确控制位置的设备中，像数控机床、打印机等等，步进电动机就发挥了巨大的作用。
哎呀呀，通过以上的讲解，是不是对步进电动机的工作原理有了
一定的了解啦？是不是觉得这小东西还挺有趣的呀？希望这次的简述能让您清楚明白，要是还有啥不清楚的，咱们可以继续探讨呀！。
步进电机的工作原理
步进电机的工作原理步进电机是一种常见的电动机，广泛应用于各种机械和自动化设备中。
它以其精准的控制和高度可靠性而受到青睐。
本文将介绍步进电机的基本原理和工作方式。
1. 基本工作原理步进电机是一种将电能转换为机械能的设备，通过电磁原理实现驱动。
其基本构造包括定子与转子。
定子通常由两种或多种电磁线圈组成，这些线圈按照特定的顺序被激活。
转子则是由一组磁体组成，以使定子磁电流激活时能产生磁通。
2. 单相步进电机单相步进电机也称为单相混合式步进电机。
它具有两个电磁线圈，相位差为90度。
当线圈被激活时，会产生磁场。
根据磁场的相互作用，电机转子就可以旋转到一个新的位置。
单相步进电机的工作原理是通过改变线圈通电的顺序来控制运动。
3. 双相步进电机双相步进电机是一种更为常见的类型，它具有四个电磁线圈，相位差为90度。
每个线圈都可以单独激活，控制电机的运动。
在双相步进电机中，每次只有两个线圈被激活，以产生磁场。
通过交替激活不同的线圈，可以实现电机的旋转。
双相步进电机具有较高的转矩和精确的位置控制能力。
4. 步进电机的特点步进电机具有以下几个特点：4.1 准确定位：通过激活特定的线圈顺序，步进电机可以以特定的角度准确旋转，从而实现准确定位。
4.2 高度可编程：步进电机通过控制电流和脉冲的频率来控制转动速度和转动方向。
4.3 高度精密：由于线圈的激活顺序可以精确控制，步进电机可以实现非常精确的运动。
4.4 无需反馈系统：相比其他类型的电机，步进电机无需附加的位置反馈系统即可实现精确控制。
5. 应用领域由于其精准的控制和高度可靠性，步进电机在许多领域得到广泛应用，包括：5.1 3D打印机：步进电机用于控制打印头在XYZ轴上的位置，从而实现精确的打印。
5.2 CNC机床：步进电机用于控制刀具的位置和转动角度，从而实现自动化的数控加工。
5.3 机器人：步进电机用于控制机器人的运动，包括旋转和定位。
5.4 线性驱动器：步进电机也可以应用于线性驱动器，实现对物体位置的精确控制。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种特殊的电动机，其运动是由控制信号驱动的，每次控制信号的到来会使电机向前或向后转动一定的角度。
步进电机的工作原理是通过电磁场的变化来实现转动。
本文将从步进电机的结构、原理、分类及应用等方面进行详细阐述。
一、步进电机的结构步进电机由转子和定子两部分组成。
转子是由一组磁极组成，通常有两种类型：永磁转子和电磁转子。
定子是由一组线圈组成，线圈的数目和磁极数目相等。
当通电时，定子线圈中会产生磁场，与磁极相互作用，从而使转子转动。
二、步进电机的原理步进电机的原理是利用电磁场的变化来实现转动。
当定子线圈通电时，会产生磁场，磁场会与转子的磁极相互作用，从而使转子转动。
通常情况下，步进电机是通过控制信号来控制定子线圈的通断，从而实现电机的转动。
控制信号的波形可以是脉冲信号、方波信号等。
三、步进电机的分类步进电机根据其结构和工作原理的不同，可以分为以下几种类型： 1、永磁式步进电机永磁式步进电机的转子由永磁体组成，定子由线圈组成。
当定子线圈通电时，会产生磁场，与永磁体相互作用，从而使转子转动。
永磁式步进电机具有结构简单、工作可靠、转矩大等优点。
2、单相步进电机单相步进电机是一种简单的步进电机，由一组线圈和一个铁芯组成。
当线圈通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
单相步进电机的结构简单，但转矩较小，通常用于一些低功率的应用。
3、双相步进电机双相步进电机是一种常用的步进电机，由两组线圈和一个铁芯组成。
当两组线圈交替通电时，会产生磁场，与铁芯相互作用，从而使转子转动。
双相步进电机具有转矩大、精度高等优点，广泛应用于一些自动化设备中。
4、混合式步进电机混合式步进电机是一种综合了永磁式和电磁式步进电机的特点的电机。
其转子由永磁体和电磁线圈组成，具有转矩大、精度高等优点，广泛应用于一些高精度的自动化设备中。
四、步进电机的应用步进电机具有结构简单、精度高、转矩大等优点，广泛应用于一些自动化设备中。
步进电动机概念及其工作原理
步进电动机概念及其工作原理步进电动机是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置，是一种特殊的电动机。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入肘步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
步进电动机按其输出转矩的大小来分，可以分为快速步进电动机和功率步进电动机。
快速步进电动机连续工作频率高而输出转矩较小，一般在N·cm级，可以作为控制小型精密机床的工作台(例线切割机床)也可以和液压转矩放大器组成电液脉冲马达去驱动数控机床的工作台，而功率步进电动机的输出转矩就比较大是N·m级的，可以直接去驱动机床的移动部件。
步进电动机按其励磁相数，可以分为三相、四相、五相、六相甚至八相。
一般来说随着相数的增加，在相同频率的情况下，每相导通电流的时间增加，各相平均电流会高些，从而使电动机的转速—转矩特性会好些，步距角亦小。
但是随着相数的增加，电动机的尺寸就增加，结构亦复杂，目前多用3～6相的步进电动机。
由于步进电动机的转速随着输入脉冲频率变化而变化，调速范围很广，灵敏度高，输出转角能够控制，而且输出精度较高，又能实现同步控制，所以广泛地使用在开环系统中，也还可用在一般通用机床上，提高进给机构的自动化水平。
步进电动机按其工作原理来分，主要有磁电式和反应式两大类，这里只介绍常用的反应式步进电动机的工作原理，现用下图的步进电动机的简化图来加以说明。
在电动机定子上有A、B、C三对磁极，磁极上绕有线圈，分别称之为A相、B相和C相，而转子则是一个带齿的铁心，这种步进电动机称之为三相步进电动机。
如果在线圈中通以直流电，就会产生磁场，当A、B、C三个磁极的线圈依次轮流通电，则A、B、C三对磁极就依次轮流产生磁场吸引转子转动。
什么是步进电机？
什么是步进电机？一、步进电机的基本原理步进电机是一种能够精确控制位置和运动的电机，它的工作原理和普通的直流电机有所不同。
普通的直流电机通过通电使得电流在绕组中流动，形成电磁力以产生转矩，从而驱动电机旋转。
而步进电机则是通过不断改变绕组中的电流方向，从而产生磁场的位置变化，实现精确的步进运动和位置控制。
步进电机中最关键的两部分是定子和转子。
定子是一个由绕组组成的磁铁，通常为两极或四极的磁石，而转子则是由磁铁组成的一个或多个磁极，通常为一圆柱形的部件。
二、步进电机的工作模式步进电机有两种常见的工作模式，即全步进和半步进。
1. 全步进模式：在全步进模式下，步进电机会按照固定的角度（通常为1.8°或0.9°）一步一步地转动。
这种模式下，电机的每个脉冲信号都会让电机转动一小步，从而实现位置的精确调整和控制。
2. 半步进模式：在半步进模式下，步进电机可以实现更精确的位置调整，每个脉冲信号可以让电机转动半个步距（通常为0.9°或0.45°）。
通过在全步进模式下的每个步距之间插入一个半步距，电机可以实现更加平滑和精确的运动。
三、步进电机的特点和应用场景步进电机具有以下几个特点，使得它在很多场景下得到广泛应用：1. 高精度：步进电机可以控制位置和转向，精度通常在几个角度或更小。
这使得它在需要精确定位和控制的场景下得到广泛应用，如机器人、三维打印机等。
2. 高效能：步进电机在工作过程中没有摩擦和机械损耗，因此效率较高。
它可以在低速和高负载条件下工作，而且能提供一定的持续转矩。
3. 简单控制：步进电机的控制电路相对较为简单，只需一个控制器和几个驱动器即可实现精确的位置和速度调整。
4. 广泛应用：步进电机广泛应用于各个领域，如电子设备、汽车制造、医疗设备等。
特别是在需要实现精确运动控制的场景下，步进电机更是不可或缺的一种电机。
综上所述，步进电机是一种能够精确控制位置和运动的电机，它通过改变绕组中的电流方向来实现位置的精确调整和控制。
步进电动机的工作原理及驱动方法
步进电动机的工作原理及驱动方法步进电动机是一种将电脉冲信号转换成角位移或线位移的机电元件。
步进电动机的输入量是脉冲序列，输出量则为相应的增量位移或步进运动。
正常运动情况下，它每转一周具有固定的步数；做连续步进运动时，其旋转转速与输入脉冲的频率保持严格的对应关系，不受电压波动和负载变化的影响。
由于步进电动机能直接接受数字量的控制，所以特别适宜采用微机进行控制。
1.步进电动机的种类目前常用的有三种步进电动机：(1)反应式步进电动机(VR)。
反应式步进电动机结构简单，生产成本低，步距角小；但动态性能差。
(2)永磁式步进电动机(PM)。
永磁式步进电动机出力大，动态性能好；但步距角大。
(3)混合式步进电动机(HB)。
混合式步进电动机综合了反应式、永磁式步进电动机两者的优点，它的步距角小，出力大，动态性能好，是目前性能最高的步进电动机。
它有时也称作永磁感应子式步进电动机。
2.步进电动机的工作原理图1 三相反应式步进电动机的结构示意图1——定子 2——转子 3——定子绕组{{分页}}图1是最常见的三相反应式步进电动机的剖面示意图。
电机的定子上有六个均布的磁极，其夹角是60º。
各磁极上套有线圈，按图1连成A、B、C三相绕组。
转子上均布40个小齿。
所以每个齿的齿距为θ=360º/40=9º，而定子每个磁极E的极弧上也有5个小齿，且定子和转子的齿距和齿宽均相同。
由于定子和转子的小齿数目分别是30和40，其比值是一分数，这就产生了所谓的齿错位的情况。
若以A相磁极小齿和转子的小齿对齐，如图1，那么B相和C相磁极的齿就会分别和转子齿相错三分之一的齿距，即3º。
因此，B、C极下的磁阻比 A磁极下的磁阻大。
若给B相通电，B相绕组产生定子磁场，其磁力线穿越B相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩（磁阻转矩）的作用而转动，直到B磁极上的齿与转子齿对齐，恰好转子转过3º；此时A、C磁极下的齿又分别与转子齿错开三分之一齿距。
步进电动机的工作原理
步进电动机的工作原理
步进电动机：又称为脉冲电动机，是一种将电脉冲信号转换成相应角位移或线位移的电动机。
当步进电动机驱动器接收到一个脉冲信号（来自控制器），它就驱动步进电动机按设定的方向转动一个固定的角度（称为步距角），它的旋转是以固定的角度一步一步运行的。
步进电机基于最基本的电磁铁原理，它是一种可以自由回转的电磁铁，步进电机动作原理是依靠气隙磁导的变化来产生电磁转矩。
当电流流过定子绕组时，定子绕组产生一矢量磁场。
该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致，当定子的矢量磁场旋转一个角度，转子也随着该磁场转一个角度，每输入一个电脉冲，电动机转动一个角度前进一步，它输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比，改变绕组通电的顺序，电机就会反转。
所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。
步进电机ppt
A
B'
C'
C
B
A'
总之，每个循环周期，有六种通电状态，所以称 为三相六拍，步距角为15。
2.4、三相双三拍
三相绕组的通电顺序为： AB BC CA AB 共三拍。
A
B'
C'
C
B
A'
A
B'
C'
C
B
A'
AB通电
BC通电
A
B'
C'
C
B
A'
CA通电
工作方式为三相双三 拍时，每通入一个电 脉冲，转子也是转
❖ 这一线性关系的存在，加上步进电机只有周期性的 误差而无累积误差等特点。使得在速度、位置等控 制领域用步进电机来控制变的非常的简单。
2、系统构成：
脉冲信 号输入
脉冲分配器
脉冲放大器
步进 电机
3、步进电机的结构
步进电机的内部结构
步进机主要由两部分构成：定子和转子。它们均由磁性材料构成， 其上分别有六个、四个磁极 。
这种工作方式，因三相绕组中每次只有一相通电， 而且，一个循环周期共包括三个脉冲，所以称三相 单三拍。
三相单三拍的特点：
（1）每来一个电脉冲，转子转过 30。此角称为
步距角，用S表示。
（2）转子的旋转方向取决于三相线圈通电的顺序， 改变通电顺序即可改变转向。
2.3、三相单双六拍
三相绕组的通电顺序为： AABBBCCCAA 共六拍。
30，即 S = 30。
以上三种工作方式，三相双三拍和三相单双六 拍较三相单三拍稳定，因此较常采用。
三、步进电机的三个重要概念
电机控制与拖动-第6章-控制电机及其控制系统 - 6.4 步进电动机
（2）多段式：又称为轴向分相式。按其磁路特点又可分为轴 向磁路多段式和径向磁路多段式两种。 ①轴向磁路多段式：定转子均沿 电机轴向按相数分段，每一组 定子铁芯中放置一相环形的控 制绕组。定转子圆周上冲有齿 形相近和齿数相同的均布小齿。 定子（或转子）铁芯每两相邻 段错开1/m齿距。优点是使定 子空间利用率好，环形控制绕 组绕制方便，转子的惯量较低， 步距角可以做得较小，起动和 运行频率较高。但是铁芯分段 和错位工艺较复杂，精度不易 保证。
（1）单脉冲运行 ① 定义 步进电动机的单脉冲运行是指电动机仅仅 改变一次通电状态时的运行方式。
27
② 动稳定区 步进电动机从一种通电状态切换到另一种通 电状态时，不致引起失步的区域。无负载时 为图中的ab区域。切换时失调角为：
( se ) ( se )
r
28
③ 裕量角：动稳定区边界a点到初始位置平衡 点O0的区域称为裕量角。
反转则为：AC-CB-BA-AC
9
3. 步距角：步进电动机每一拍转子所转过的角度。它的大小 是由转子的齿数、控制绕组的相数和通电方式所决定的。
360 其中：m为相数，Zr为齿数，C为通电方式系数。 s mZ r C
若为单拍或双拍方式，则为1，若为单、双方式，则为2。 4. 电机转速
60 f 其中：f 为脉冲频率。 mZ r C 5. 定子的相数：若需要更小的步距角，则可以用增大相数的 方法来实现，但是太多的相数会使电机转速减慢，同时也 使得电源更为复杂，造价也越高。一般步进电机的相数最 多到六相，只有极个别的特殊电机才作成更多相的。 n
驱动电源的基本部分包括变频信号源、脉冲分配 器和脉冲功率放大器三个部分。
37
分类：
（1）按步进电动机容量大小：功率步进电动机驱动 电源和伺服步进电动机驱动电源。
简述步进电机的工作原理
简述步进电机的工作原理步进电机是一种电动机，其工作原理是基于磁场的力和作用力之间的交互作用。
它是一种数字型电机，可以精确地控制运动，工作时不需要传统电机的电刷。
步进电机通常用于精密定位、速度控制和线性定位等应用场合，下面将具体讲解步进电机的工作原理。
1.电磁激励步进电机的转子是由一组磁性材料制成，称为极，极在周围有一个固定的定子，其中包含两个或更多的线圈。
当电流通过线圈时，电磁场将制造出一个旋转磁场，该旋转磁场与极的磁场相互作用，从而使转子可以以相对稳定的方式旋转。
2.磁场交替步进电机是一种精密的定位装置，因为它的磁场可以被分成多个极组。
这就使得转子可以以精确的角度旋转。
这种分段旋转也使得这种电机非常适合于控制，因为每个段都可以被视为独立的步骤。
3.递归式运动步进电机会继续沿着它的磁场方向转动，直到磁场的相位改变。
这时候，电流会通过相邻的线圈，使得磁场旋转到下一个相位。
这个过程是递归的，电流会持续地在不同的线圈之间转换，从而使得转子可以继续旋转。
4.向前和向后步进电机具有向前和向后转动的能力。
在向前转动时，电流的顺序会从一端点到另一端点变化，这样就能让磁场以递归的方式产生旋转动作。
反而，在向后转动时，电流的顺序会从另一端点回到原来的端点。
这样，步进电机就能够反向旋转。
总之，步进电机的工作原理是通过电磁激励、磁场交替、递归式运动和向前和向后转动的能力来实现的。
因为步进电机具有极高的控制精度和分步旋转的能力，因此它广泛应用于诸如电子、机器人和印刷机等领域。
步进电机原理简述
步进电机原理简述步进电机是一种常用的电动机，它的工作原理是通过电流的变化来驱动电机转动。
步进电机由转子和定子两部分组成，其中转子通常是由磁铁制成，而定子则通常是由线圈制成。
步进电机的原理可以简单地概括为：通过改变定子线圈中的电流方向和大小，来控制转子的位置和角度。
具体来说，当定子线圈通电时，会产生磁场。
这个磁场会与转子磁铁相互作用，使得转子受到力的作用而转动。
通过改变定子线圈中电流的方向和大小，可以改变磁场的方向和强度，从而控制转子的位置和角度。
步进电机的控制方式有两种：全步进和半步进。
全步进是指每次改变定子线圈中的电流方向和大小，转子就转动一个固定的角度。
而半步进是指每次改变定子线圈中的电流方向和大小，转子就转动半个固定的角度。
全步进和半步进的控制方式可以根据实际需求来选择，全步进适用于需要精确控制转子位置和角度的场景，而半步进则适用于需要更细腻的控制的场景。
步进电机的优点是可以精确控制转子的位置和角度，具有较高的控制精度。
同时，步进电机的工作原理相对简单，结构紧凑，体积小，重量轻，适用于各种场合。
此外，步进电机还具有低成本、高效率、可靠性高等优点。
然而，步进电机也存在一些缺点。
首先，步进电机在高速运转时容易产生振动和噪音。
其次，步进电机的转矩输出与转速成反比，因此在高速运行时，其转矩较小。
此外，步进电机的控制方式相对复杂，需要外部电路和控制器的支持。
总结起来，步进电机是一种通过改变定子线圈中的电流方向和大小来控制转子位置和角度的电动机。
它具有精确控制、结构紧凑、体积小、重量轻、成本低、效率高等优点，广泛应用于各种场合。
然而，步进电机在高速运行时容易产生振动和噪音，转矩输出与转速成反比，控制方式相对复杂等缺点也需要注意。
步进电机原理
步进电机原理
步进电机是一种将电能转化为机械能的电动机器。
其工作原理是通过交替通断电流来控制电机的转动，使电机按一定的步长顺序运动。
步进电机的主要原理是利用电磁现象产生的磁力作用于电机的转子，使其转动。
步进电机通常由一个固定的定子和一个可旋转的转子构成。
定子上安装有若干个电磁线圈，称为相。
每个相上通过电流时，会产生一个磁场，磁场的方向根据电流的方向来确定。
在工作时，电机的相依次通电，使得磁场相继产生。
这些磁场的方向和强度会根据通电顺序和电流大小而有所变化。
转子中的永磁体会受到这些磁场的作用，产生相应的力矩，使转子转动。
为了控制电机的转动，通常采用分步驱动的方式。
在每一步中，只向电机的一个相通电，其他相不通电。
通过不断切换通电的相，可以实现电机的连续旋转。
这种控制方法称为全步控制。
此外，还可以通过向电机的相施加不同的电流大小和方向来实现半步控制或微步控制，以实现更精确的运动。
步进电机具有定位精度高、响应速度快、结构简单等优点，在许多领域得到广泛应用。
步进电机及其工作原理
步进电机及其工作原理
步进电机是一种特殊类型的直流电机，它可以通过依次步进控制的方式精确地控制转动角度和位置。
步进电机的工作原理可以简单地描述为：根据电机内部的控制信号，电机会依次将电动势应用到不同的线圈上，从而产生磁场和磁力，使得电机转动。
步进电机通常由两种类型的线圈组成：定子线圈和转子线圈。
定子线圈是固定在电机的外围的线圈，而转子线圈则是固定在电机轴上的线圈。
当电流经过定子线圈时，由于线圈内有导体，电流会在线圈内产生磁场。
这个磁场是一个旋转磁场，会与转子线圈内的永久磁铁相互作用。
根据磁铁的性质，转子线圈会受到磁力的作用而转动到特定的位置。
为了正确地控制步进电机的转动，需要使用一种叫做驱动器的电子设备来控制电流流过线圈的顺序和时间。
驱动器会根据输入的信号决定电流的流向，从而使得电机能够完成精确的步进转动。
步进电机可以通过控制驱动器输出的脉冲信号来实现精确控制。
每个脉冲信号都会使得电机转动特定的步进角度，因此可以通过控制脉冲信号的数量和频率来控制电机的转动速度和位置。
总结起来，步进电机的工作原理是通过控制电流流过不同的线圈，利用磁力作用使得电机转动到特定的位置。
这种精确的控
制转动方式使得步进电机在许多应用中得到广泛使用，如打印机、数控机床、机器人等。
步进电动机原理
步进电动机原理步进电动机是一种将电能转换为机械能的装置，广泛应用于自动控制系统中。
它具有结构简单、体积小、响应速度快、精度高等优点，因此在工业生产和科研领域得到了广泛应用。
步进电动机的工作原理基于磁场和电流的相互作用。
它由定子和转子两部分组成，其中定子是固定的，而转子则可以在电磁场的作用下旋转。
定子上有若干个电磁线圈，每个线圈都能够产生一个磁场。
转子上有若干个磁极，通常为永磁体。
当电流通过定子线圈时，产生的磁场会与转子上的磁极相互作用，从而使转子发生旋转。
步进电动机的工作可以分为两种模式：全步进和半步进。
在全步进模式下，每次通电脉冲会使电动机转动一个固定的角度，这个角度称为步距角。
而在半步进模式下，每次通电脉冲会使电动机转动半个步距角。
通过控制脉冲的频率和顺序，可以实现对步进电动机的精准控制。
步进电动机的转动是通过改变磁场的方向和大小来实现的。
在全步进模式下，通电脉冲会使定子线圈的磁场方向发生变化，从而引起转子旋转。
而在半步进模式下，通电脉冲会使定子线圈的磁场大小发生变化，从而引起转子旋转。
通过改变脉冲的频率和顺序，可以实现步进电动机的正转、反转、定位等多种运动方式。
步进电动机的控制通常使用驱动器来实现。
驱动器可以根据输入信号的频率和顺序来控制电动机的转动。
常见的驱动器有单相驱动器和双相驱动器。
单相驱动器适用于控制两相步进电动机的转动，而双相驱动器适用于控制四相步进电动机的转动。
驱动器通常具有多种保护功能，如过流保护、过热保护等，以提高电动机的安全性和可靠性。
步进电动机的应用非常广泛。
在工业生产中，步进电动机常用于机床、自动化装置、印刷设备等领域。
在科研领域，步进电动机常用于实验室仪器、机器人等设备中。
步进电动机还广泛应用于家用电器、汽车、航空航天等领域。
步进电动机是一种将电能转换为机械能的装置，其工作原理基于磁场和电流的相互作用。
通过控制脉冲的频率和顺序，可以实现对步进电动机的精准控制。
步进电动机具有结构简单、体积小、响应速度快、精度高等优点，因此在工业生产和科研领域得到了广泛应用。
步进电机伺服电机
7.3.1 认知步进电机及驱动器1、步进电动机简介步进电动机是将电脉冲信号转换为相应的角位移或直线位移的一种特殊执行电动机。
每输入一个电脉冲信号，电机就转动一个角度，它的运动形式是步进式的，所以称为步进电动机。
（1）步进电动机的工作原理下面以一台最简单的三相反应式步进电动机为例，简介步进电机的工作原理。
图7-10是一台三相反应式步进电动机的原理图。
定子铁心为凸极式，共有三对（六个）磁极，每两个空间相对的磁极上绕有一相控制绕组。
转子用软磁性材料中制成,也是凸极结构，只有四个齿，齿宽等于定子的极宽。
图7-10 三相反应式步进电动机的原理图当A相控制绕组通电，其余两相均不通电，电机内建立以定子A相极为轴线的磁场。
由于磁通具有力图走磁阻最小路径的特点，使转子齿1、3的轴线与定子A相极轴线对齐，如图7-10（a）所示。
若A相控制绕组断电、B相控制绕组通电时，转子在反应转矩的作用下，逆时针转过30°，使转子齿2、4的轴线与定子B相极轴线对齐，即转子走了一步，如图7-10（b）所示。
若在断开B相，使C相控制绕组通电，转子逆时针方向又转过30°，使转子齿1、3的轴线与定子C相极轴线对齐，如图7-10（c）所示。
如此按A—B—C—A的顺序轮流通电，转子就会一步一步地按逆时针方向转动。
其转速取决于各相控制绕组通电与断电的频率，旋转方向取决于控制绕组轮流通电的顺序。
若按A—C—B—A的顺序通电，则电动机按顺时针方向转动。
上述通电方式称为三相单三拍。
“三相”是指三相步进电动机；“单三拍”是指每次只有一相控制绕组通电；控制绕组每改变一次通电状态称为一拍，“三拍”是指改变三次通电状态为一个循环。
把每一拍转子转过的角度称为步距角。
三相单三拍运行时，步距角为30°。
显然，这个角度太大，不能付诸实用。
如果把控制绕组的通电方式改为A→AB→B→BC→C→CA→A，即一相通电接着二相通电间隔地轮流进行，完成一个循环需要经过六次改变通电状态，称为三相单、双六拍通电方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
步进电动机概念及其工作原理步进电动机是一种将脉冲信号变换成相应的角位移(或线位移)的电磁装置，是一种特殊的电动机。
一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入肘步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
步进电动机按其输出转矩的大小来分，可以分为快速步进电动机和功率步进电动机。
快速步进电动机连续工作频率高而输出转矩较小，一般在N·cm级，可以作为控制小型精密机床的工作台(例线切割机床)也可以和液压转矩放大器组成电液脉冲马达去驱动数控机床的工作台，而功率步进电动机的输出转矩就比较大是N·m级的，可以直接去驱动机床的移动部件。
步进电动机按其励磁相数，可以分为三相、四相、五相、六相甚至八相。
一般来说随着相数的增加，在相同频率的情况下，每相导通电流的时间增加，各相平均电流会高些，仍而使电动机的转速—转矩特性会好些，步距角亦小。
但是随着相数的增加，电动机的尺寸就增加，结构亦复杂，目前多用3～6相的步进电动机。
由于步进电动机的转速随着输入脉冲频率变化而变化，调速范围很广，灵敏度高，输出转角能够控制，而且输出精度较高，又能实现同步控制，所以广泛地使用在开环系统中，也还可用在一般通用机床上，提高进给机构的自动化水平。
步进电动机按其工作原理来分，主要有磁电式和反应式两大类，这里只介绍常用的反应式步进电动机的工作原理，现用下图的步进电动机的简化图来加以说明。
在电动机定子上有A、B、C三对磁极，磁极上绕有线圈，分别称之为A相、B 相和C相，而转子则是一个带齿的铁心，这种步进电动机称之为三相步进电动机。
如果在线圈中通以直流电，就会产生磁场，当A、B、C三个磁极的线圈依次轮流通电，则A、B、C三对磁极就依次轮流产生磁场吸引转子转动。
首先有一相线圈(设为A相)通电，则转子1、3两齿被磁极A吸住，转子就停留在图5—5a的位置上。
然后，A相断电，6相通电，则磁极A的磁场消失磁极B产生了磁场，磁极召的磁场把离它最近的2、4两齿吸引过去，停止在图b的位置上，这时转子逆时针转了30°。
再接下去B相断电，C相通电。
根据同样道理，转子又逆时针转了30°，停止在图c的位置上。
若再A相通电，C相断开，那么转子再逆转30°，使磁极A的磁场把2、4两个齿吸住。
定子各相轮流通电一次转子转过一个齿。
这样按A→B→C→A→B→C→A→…次序轮流通电，步进电动机就一步一步地按逆时针方向旋转。
通电线圈每转换一次，步进电动机旋转30°，我们把步进电动机每步转过的角度称之为步距角。
如果把步进电动机通电线圈转换的次序倒过来换成A→C→B→A→C→B→…的顺序，则步进电动机将按顺时针方向旋转，所以要改变步进电动机的旋转方向可以在仸何一相通电时进行。
步进电动机步进电动机已成为除直流电动机和交流电动机以外的第三类电动机。
传统电动机作为机电能量转换装置，在人类的生产和生活进入电气化过程中起着关键的作用。
可是在人类社会进入自动化时代的今天，传统电动机的功能已不能满足工厂自动化和办公自动化等各种运动控制系统的要求。
为适应这些要求，发展了一系列新的具备控制功能的电动机系统，其中较有自己特点，且应用十分广泛的一类便是步进电动机。
步进电动机的发展与计算机工业密切相关。
自仍步进电动机在计算机外围设备中取代小型直流电动机以后，使其设备的性能提高，很快地促进了步进电动机的发展。
另一方面，微型计算机和数字控制技术的发展，又将作为数控系统执行部件的步进电动机推广应用到其他领域，如电加工机床、小功率机械加工机床、测量仪器、光学和医疗仪器以及包装机械等。
仸何一种产品成熟的过程，基本上都是规格品种逐步统一和简化的过程。
现在，步进电动机的发展已归结为单段式结构的磁阻式、混合式和爪极结构的永磁式三类。
爪极电机价格便宜，性能指标不高，混合式和磁阻式主要作为高分辨率电动机，由于混合式步进电动机具有控制功率小，运行平稳性较好而逐步处于主导地位。
最典型的产品是二相8极50齿的电动机，步距角1.8°／0.9°（全步／半步）；还有五相10极50齿和一些转子100齿的二相和五相步进电动机，五相电动机主要用于运行性能较高的场合。
到目前，工业发达国家的磁阻式步进电动机已极少见。
步进电动机最大的生产国是日本，如日本伺服公司、东方公司、SANYO DENKI 和MINEBEA及NPM公司等，特别是日本东方公司，无论是电动机性能和外观质量，还是生产手段，都堪称是世界上最好的。
现在日本步进电动机年产量（含国外独资公司）近2亿台。
德国也是世界上步进电动机生产大国。
德国B.L.公司1994年五相混合式步进电动机专利期满后，推出了新的三相混合式步进电动机系列，为定子6极转子50齿结构，配套电流型驱动器，每转步数为200、400、1000、2000、4000、10000和20000，它具有通常的二相和五相步进电动机的分辨率，还可以在此基础上再10细分，分辨率提高10倍，这是一种很好的方案，充分运用了电流型驱动技术的功能，让三相电动机同时具有二相和五相电动机的性能。
与此同时，日本伺服公司也推出了他们的三相混合式步进电动机。
该公司阪正文博士研制了三种不同的永磁式三相步进电动机，即HB型（混合式）、RM性（定子和混合式相似，转子则同永磁式环形磁铁相似）和爪极PM型。
将三相步进电动机同二相步进电动机进行比较后显示：⑴在获得小步距角方面，三相电动机比二相电动机要好。
⑵三相电动机的两相励磁最大保持力矩为√3T1（T1为单相励磁转矩），而二相电动机为√2T1，所以三相电动机的合成力矩大。
⑶三相电动机的转矩波动比二相电动机要小。
⑷三相电动机连续2步用于半步的转矩差比二相电动机的要小。
⑸三相电动机绕组可以星形连接，三个终端驱动，励磁电路晶体管6个；而二相电动机是8个。
⑹连续运转时，由于三相步进电动机结构原因，磁通和电流的三次谐波被消除了，所以三相电动机的振动力矩比二相电动机的要小。
结论是显而易见的。
另外的结论是HB型电动机更适合于低速大转矩用途；RM 型适用于平稳运行以及转速大于1000r/min的用途；而PM型成本低，在低转速时的振动和高转速时的大转矩方面，三相PM型电动机比两相电动机的性能要好。
因此，当前最有发展前景的当属混合式步进电动机，而混合式电动机又向以下四个方向发展：发展趋势之一，是继续沿着小型化的方向发展。
随着电动机本身应用领域的拓宽以及各类整机的不断小型化，要求与之配套的电动机也必须越来越小，在57、42机座号的电动机应用了多年后，现在其机座号向39、35、30、25方向向下延伸。
瑞士ESCAP公司最近还研制出外径仅10mm的步进电动机。
发展趋势之二，是改圆形电动机为方形电动机。
由于电动机采用方型结构，使得转子有可能设计得比圆形大，因而其力矩体积比将大为提高。
同样机座号的电动机，方形的力矩比圆形的将提高30％～40％。
发展趋势之三，对电动机进行综合设计。
即把转子位置传感器，减速齿轮等和电动机本体综合设计在一起，这样使其能方便地组成一个闭环系统，因而具有更加优越的控制性能。
发展趋势之四，向五相和三相电动机方向发展。
目前广泛应用的二相和四相电动机，其振动和噪声较大，而五相和三相电动机具有优势性。
而就这两种电动机而言，五相电动机的驱动电路比三相电动机复杂，因此三相电动机系统的性能价格比要比五相电动机更好一些。
我国的情况有所不同，直到20世纪80年代，一直是磁阻式步进电动机占统治地位，混合式步进电动机是80年代后期才开始发展，至今仌然是二种结构类型同时并存。
尽管新的混合式步进电动机完全可能替代磁阻式电动机，但磁阻式电动机的整机获得了长期应用，对于它的技术也较为熟悉，特别是典型的混合式步进电动机的步距角（0.9°/1.8°）与典型的磁阻式电动机的步距角（0.75°/1.5°）不一样，用户改变这种产品结构不是很容易的，这就使得两种机型并存的局面难以在较短时间内改变。
这种现状对步进电动机的发展是不利的。
步进电机的基本原理步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，仍而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，仍而达到调速的目的。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。
永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度或15度；反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。
反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。
混合式步进电机是指混合了永磁式和反应式的优点。
它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为0.72度，这种步进电机的应用最为广泛。
步进电机的一些基本参数：电机固有步距角：它表示控制系统每发一个步进脉冲信号，电机所转动的角度。
电机出厂时给出了一个步距角的值，如86BYG250A型电机给出的值为0.9°/1.8°（表示半步工作时为0.9°、整步工作时为1.8°），这个步距角可以称之为…电机固有步距角‟，它不一定是电机实际工作时的真正步距角，真正的步距角和驱动器有关。
步进电机的相数：是指电机内部的线圈组数，目前常用的有二相、三相、四相、五相步进电机。
电机相数不同，其步距角也不同，一般二相电机的步距角为0.9°/1.8°、三相的为0.75°/1.5°、五相的为0.36°/0.72°。
在没有细分驱动器时，用户主要*选择不同相数的步进电机来满足自己步距角的要求。
如果使用细分驱动器，则…相数‟将变得没有意义，用户只需在驱动器上改变细分数，就可以改变步距角。
