Solidworks工程图模板制作
Solidworks工程图模版制作及属性设置培训
零件与装配体模板
• 零件与装配体模板是建立“标准设计环境规范”的关键； • 建立日常工作使用的模板，在模板中预先定义材料、单位、单位及公差精度、
箭头类型、使用标准、网格类型等信息，根据操作者的不同使用习惯确立个 性化的工作模板； • 建立模板会使用到SW选项文件属性的设置，以及当前文档的自定义属性内容 （以下内容使用SolidWorks 2011 SP0.0）；
• 您也可以用右键单击图纸格式中的草图点，然后选取表格定位点乊一设定为定位点。 定位点高亮显示，并且会在您单击图标时切换显示状态。
• 鼠标右键点击标题栏右下角指示位置（交叉点），弹出菜单选取设为定位点-材料明细 表，此设置后，材料明细表插入时会自动寻找此定位点。
SolidWorks工程图“图纸格式”定制6-链接到属性
• SW选项-文档属性-尺寸 默认选择显示第二向外箭头。
SolidWorks当前文档自定义属性1
• 在文件下拉菜单中选取属 性，弹出摘要信息对话框， 选取自定义标签，添加属 性（链接）信息。
点击属性名称下面的空白 单元格，可以键入属性名 称，系统将常用的名称默 认添加到属性名称的下拉 菜单选项中，我们也可以 使用这些默认的名称，此 例选择“Material”。
SolidWorks工程图“图纸格式”定制2-定义图纸尺寸
• 右键图纸，菜单中选择属性，在图纸属性对话框中选择自定义图纸大小，在 “宽度”中键入数值“210mm”，“高度”中键入数值“297mm”；此步骤 的目的是定义纸张的大小；
SolidWorks工程图“图纸格式”定制3-绘制图框
迚入编辑图纸状态，框选删除所有信息， 使用草图工具绘制图框外轮廓（任意位置 ）；
使用左下角直线端点做定位点，点击此点 ，在属性管理器中将此点的参数（X，Y） 设置为“0，0”，乊后选择添加几何关系 “固定；”
solidworks工程图模板制作
solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。
在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。
本文将详细介绍如何在SolidWorks中制作工程图模板。
第一步，打开SolidWorks软件并创建新文件。
选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。
第二步，将零件设置为标准图纸尺寸。
在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。
第三步，设置注释框。
在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。
最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。
第四步，启用模板。
在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。
接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。
最后点击“OK”按钮，从而使刚刚的模板文件能够启用。
至此，SolidWorks工程图模板制作完成。
在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。
当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。
SolidWorks自定义属性工程图模板
自定义属性工程图模板1、新建一个3D零件
2、输入属性并应用
3、保存本零件（不是零件模板）
4、新建一个工程图图纸，右键-编辑图纸格式，
把原来的属性链接删除，
空白处右键-编辑图纸，视图布局-模型视图。
双击新建好的零件1，把零件1拖入到图纸框内
5、空白处右键-编辑图纸格式，注解，注释（无引线），
把方格放到合适位置，
点击链接到属性，
出来链接到属性对话框，点击此处发现的模型
点击属性名称一栏右侧的三角，出来此处所需要的装配体名称
确定（在此处看看方格内是不是出现设定好的属性值，若不是，之前操作步骤有错误），现在之前设定好的属性值：拖料架，已经出现。
然后依照此方法，编辑好其他属性。
6、空白处右键-编辑图纸，把零件模型图纸删除，使图纸空白
视图调色板中，点击红色叉号（清除所有），断掉与零件链接关系（若是不清除，下面保存模板不会成功）。
7、文件-另存为-工程图模板
8、到现在位置，带有自定义属性的工程图模板制作完成。
solidworks工程图模板
solidworks工程图模板SolidWorks工程图模板。
SolidWorks是一款广泛应用于工程设计领域的三维计算机辅助设计软件，它能够帮助工程师们快速、准确地创建和编辑工程图。
在进行工程图设计时，使用模板可以极大地提高效率，统一设计风格，并减少重复劳动。
本文将介绍SolidWorks工程图模板的使用方法，帮助您更好地利用这一功能。
首先，打开SolidWorks软件并创建一个新的工程图文件。
在创建新文件时，可以选择使用默认模板，也可以选择自定义模板。
如果选择自定义模板，可以根据自己的需求设置图纸尺寸、标准、单位等参数，以及添加公司的标识、水印等信息。
设置完成后，保存为模板文件，以便以后在创建新工程图时直接使用。
在使用工程图模板时，首先打开SolidWorks软件，然后选择新建工程图。
在新建工程图对话框中，选择使用模板，并选择您需要的模板文件。
这样，新创建的工程图将会基于所选模板进行设计，包括图纸尺寸、单位、标准等信息都会与模板一致。
在工程图设计过程中，可以根据需要对模板进行修改。
比如，可以在模板中添加公司的标识、图框、表格等元素，以便在创建工程图时自动添加这些信息。
此外，还可以设置默认的注释、标注样式，以及图层、线型等属性，以确保设计的一致性和规范性。
除了创建新工程图时使用模板，还可以在已有工程图中应用模板。
在打开已有工程图文件时，可以通过选择“另存为模板”来将当前工程图保存为模板文件，以便以后在创建新工程图时使用。
这样可以将已有的设计经验和规范应用到新的项目中，提高设计效率和一致性。
总的来说，SolidWorks工程图模板是工程设计中非常实用的功能，能够帮助工程师们提高工作效率，保持设计的一致性和规范性。
通过合理设置模板文件，可以在设计过程中自动应用公司的标识、图框、表格等信息，减少重复劳动。
同时，也可以将已有的工程图保存为模板，以便在以后的项目中复用，提高设计的一致性和规范性。
在使用工程图模板时，需要根据具体的项目需求和公司标准来设置模板文件，以确保符合实际设计要求。

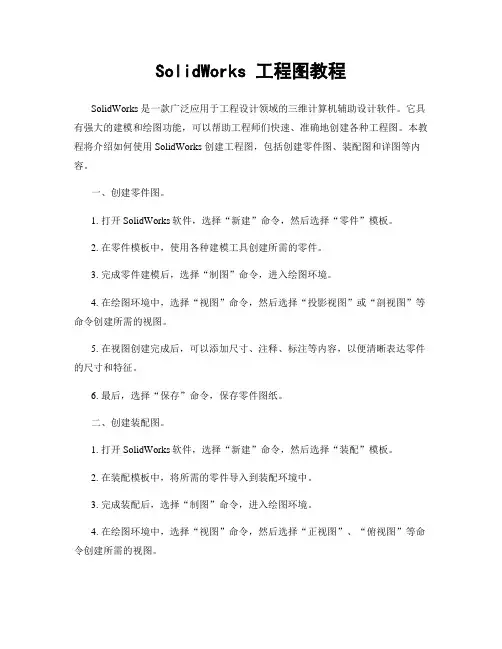

SolidWorks 工程图教程
SolidWorks 工程图教程SolidWorks 是一款广泛应用于工程设计领域的三维计算机辅助设计软件。
它具有强大的建模和绘图功能，可以帮助工程师们快速、准确地创建各种工程图。
本教程将介绍如何使用SolidWorks 创建工程图，包括创建零件图、装配图和详图等内容。
一、创建零件图。
1. 打开SolidWorks软件，选择“新建”命令，然后选择“零件”模板。
2. 在零件模板中，使用各种建模工具创建所需的零件。
3. 完成零件建模后，选择“制图”命令，进入绘图环境。
4. 在绘图环境中，选择“视图”命令，然后选择“投影视图”或“剖视图”等命令创建所需的视图。
5. 在视图创建完成后，可以添加尺寸、注释、标注等内容，以便清晰表达零件的尺寸和特征。
6. 最后，选择“保存”命令，保存零件图纸。
二、创建装配图。
1. 打开SolidWorks软件，选择“新建”命令，然后选择“装配”模板。
2. 在装配模板中，将所需的零件导入到装配环境中。
3. 完成装配后，选择“制图”命令，进入绘图环境。
4. 在绘图环境中，选择“视图”命令，然后选择“正视图”、“俯视图”等命令创建所需的视图。
5. 在视图创建完成后，可以添加尺寸、注释、标注等内容，以便清晰表达装配的尺寸和特征。
6. 最后，选择“保存”命令，保存装配图纸。
三、创建详图。
1. 打开SolidWorks软件，选择“新建”命令，然后选择“装配”模板。
2. 在装配模板中，将所需的零件导入到装配环境中。
3. 完成装配后，选择“制图”命令，进入绘图环境。
4. 在绘图环境中，选择“详图”命令，然后选择所需的零件创建详图。
5. 在详图创建完成后，可以添加尺寸、注释、标注等内容，以便清晰表达详图的尺寸和特征。
6. 最后，选择“保存”命令，保存详图纸。
通过以上教程，我们可以看到SolidWorks 是一款功能强大的工程设计软件，它可以帮助工程师们快速、准确地创建各种工程图。
不仅如此，SolidWorks 还具有丰富的模板和标准件库，可以帮助工程师们更加便捷地进行工程设计。
solidworks工程图模板怎么制作
solidworks工程图模板怎么制作SolidWorks作为一款流行的计算机辅助设计软件，广泛应用于三维建模、机械设计等领域。
对于想要提高工作效率的用户们来说，学会制作工程图模板是必不可少的。
但是，很多人并不知道如何操作呢？本文将介绍制作SolidWorks工程图模板的详细步骤。
1. 打开SolidWorks软件首先，我们需要打开SolidWorks软件，进入主界面。
2. 新建一个图纸在主界面上方的菜单栏中，找到“文件”一项，点击下拉选项中的“新建”按钮。
在弹出的窗口里，选中“图纸”，然后点击“确定”即可新建一个图纸。
3. 设计自己的图纸格式在新建的图纸中，可以自行设计符合自己要求的图纸格式。
比如，在“注释”区域可以添加公司的名称或者其他信息。
另外，在“框架”区域可以添加自己需要的视图元素。
4. 保存并设置为模板当自己制作好了符合要求的图纸格式之后，必须保存图纸。
在主界面上方的菜单栏中，选择“文件”一项，点击下拉选项中的“保存为”按钮，选择保存的路径和文件名，然后保存即可。
此时，你已经成功地制作了自己的SolidWorks工程图模板。
接下来，我们需要将其设置为模板。
在主菜单中，选择“选项”一项，然后选中“文件位置”选项卡，在其中找到“文件夹”栏的“文件夹”按钮。
选择该按钮后，进入了一个新的界面，我们需要找到“图纸模板”项，然后再点击“添加...”按钮。
在弹出的对话框中，找到之前保存的图纸文件，选中它，点击“打开”按钮，即可将其设置为SolidWorks工程图的模板。
设置完成后，我们可以在SolidWorks软件中新建图纸时，选择自己制作的工程图模板来创建符合自己的需求的图纸。
总结通过以上步骤，我们可以轻松地制作SolidWorks工程图模板。
制作好的工程图模板既可以提高我们的工作效率，也可以让我们的设计更加规范。
希望这篇文章能够对读者们在工程图制作中有所帮助。
Soliderworks 标准模板制作
最后保存到自定义模板文件夹内，保存类型为.drwdot，其 他A2、A1等图幅的工程图模板制作方法与上面所述相同， 也可在现有的A3工程图模板上修改。
四、模板加载方法
零件模板、装配体模板、工程图模板建立完成需要我们加载，以便以 后新建时，可以直接选择自己自定义的模板。
打开【工具】-【选项】在系统选项中选择【文件位置】-【文件模板】， 执行【添加】浏览到自定义模板文件夹，再确定加载完毕。
下图为插入机械手零件（带属性）自动填写标题栏工程图
备注:其中设计、审 核、工艺等也可以链 接属性自动填写。
自动填写Байду номын сангаас的名称 自动填写 的代号
自动填写 的重量
自动填写 的比例
三、工程图模板的定制
7、明细表定位点： 在【编辑图纸格式】状态下选中【材料明细表定位点】-右击选择【设定 定位点】，在图纸区域选择标题栏的右上角点，设定完之后，会自动返回 到编辑图纸状态。
一、零件模板的定制
1、新建零件 使用soliderworks自带的零件模板，建立一个零件。保存文件名 为零件模板，类型为.prtdot。 2、打开文档属性，更改单位制与默认材料密度： 单位：自定义-毫米、公斤、秒。
一、零件模板的定制
3、【文件】-【属性】打开【摘要信息】填写属性如下
前言
要想用soliderworks出符合中国国家标准的工程图，需要定制设 计模板，包括零件模板、装配体模板、工程图模板。但通常人们关心 的是工程图模板，而忽略了零件模板与装配体模板，而孤立使用工程 图模板。只有配套的一组模板共同使用使用才能实现自动填写标题栏 与明细表。
GB明细表的样式与内容如下
输出的EXCEL表 格如右图使用查找 替换功能，快速将 名称、代号栏填充 ，共计查找到861 个。修改完成后保 存，再将表格数据 输入进来， toolbox设定就ok 了。
手把手教你创建完整的SolidWorks国标工程图模板
利用SolidWorks出工程图，由于软件本身没有自带符合国标的工程图模板，给我们出工程图带来了不少的麻烦，现在网上有很多关于创建国标工程图模板的资料，但大多数是不完整的，只是部分符合国标要求。
我经过自己一段时间的摸索，结合学习网上其他人的经验，今天用一整天的时间，把完整工程图模板创建的每一个步骤都操作了一遍，并一一截图整理。
大家根据我下面写的操作步骤，一步步完成，就能够创建出完整的工程图模板。
现在企业里用的工程图模板，格式上并不一定与国标完全一致，大家学会了如何创建国标工程图模板后，相信会很容易自己创建出符合自己企业的工程图模板的。
好了，废话不多说，现在我们开始。
1安装“长仿宋体”我会以附件的形式上传，或者大家联系我，以邮件等其它方式传递。
只要将文件复制到C:\Windows\Fonts目录下就可以了，它会自动安装。
2修改“零件.prtdot”文件首先，启动SW，然后单击“打开”，到下图所示界面。
注：要修改“文件夹选项”，使隐藏的文件也能够显示。
选中零件.prtdot至此完成零件.prtdot文件的修改，单击菜单栏的“保存”后退出即可。
3修改“装配体.asmdot”文件首先，单击菜单栏上的“打开”后，至下图界面至此完成装配体.asmdot文件的修改，单击菜单栏的“保存”后退出即可。
4修改“工程图.drwdot”文件首先，单击菜单栏上的“打开”后，至下图界面按照下图修改“注解”里的其它项按照下图将修改的绘图标准保存到外部，可以自己任意起个名字注：此步骤不做也可新建一工程图A3图纸在图纸任意空白处右击，选编辑图纸格式首先利用草绘工具画下图中的四条直线，然后选中“线一”并按左侧黑框中的数值进行修改修改“线二”选中四条直线，添加“固定”属性在图框右下角（编辑标题栏），按下图尺寸画出线一~线五，再按下图中步骤将线五进行线性阵列按下图尺寸画出线一~线八，然后利用“等距实体”命令，对相应的直线进行操作，画出剩余的直线选中所有尺寸线，右击选“隐藏”，将尺寸全部隐藏按下图步骤向标题栏中添加文字，此处只作实例，剩余的文字请大家自行加入在标题栏的右上角添加下列内容，之后将尺寸隐藏掉下面创建一张A4图纸利用草绘工具画出四条直线，并对线一属性进行修改切换到之前的A3图纸标题栏移到合适的位置同样的，也把A4的图纸格式保存起来，起名“国标-A4”下图设置ToolBox，以使标准件的国标号和名称自动写入材料明细表之中。
solidworks工程图模板制作
solidworks工程图模板制作Solidworks工程图模板制作。
在Solidworks中，工程图是非常重要的一环，它展示了设计师的想法和设计方案，也是制造和装配的重要依据。
而制作工程图时，使用模板可以大大提高效率，保证图纸的一致性和规范性。
下面，我们就来了解一下如何在Solidworks中制作工程图模板。
首先，打开Solidworks软件，在新建文件中选择“图纸”选项，然后选择适合的纸张大小和方向。
接着，在“文件”菜单中选择“另存为”，将当前图纸保存为模板文件（.drwdot）。
这样，我们就创建了一个新的工程图模板。
接下来，我们需要对模板进行一些设置。
首先是图框和标题栏的设置。
在模板中插入图框和标题栏，可以通过“插入”菜单中的“表格”选项来实现。
在表格中选择适合的图框和标题栏样式，然后将其插入到模板中，并进行适当的调整和编辑。
除了图框和标题栏，模板中还需要包含一些标准的视图和注释。
可以在模板中预置一些典型的视图，比如主视图、剖视图、细节视图等，以及一些常用的注释，比如尺寸标注、表面粗糙度符号等。
这样，使用模板制作工程图时，可以直接使用这些预置的视图和注释，而不需要重复绘制和编辑，从而提高工作效率。
另外，模板中还可以包含一些特定的标准和规范，比如公司的标识和品牌信息、图纸的标准格式和布局要求等。
这些信息可以通过在模板中插入公司的logo和标识，以及设置一些固定的文字和格式来实现。
在制作工程图模板时，还需要考虑到图纸的打印和输出。
因此，需要在模板中设置一些打印和输出的参数，比如打印比例、打印纸张大小、打印颜色和线型等。
这样，使用模板制作工程图时，可以直接按照这些参数进行打印和输出，而不需要再次调整和设置。
最后，制作好的工程图模板需要经过一定的测试和验证。
在实际使用中，需要检查模板中的各项内容和设置是否符合要求，比如图框和标题栏是否完整、视图和注释是否清晰、打印和输出是否准确等。
如果发现问题，需要及时对模板进行修正和调整，以保证其质量和可靠性。
solidworks工程图教程参考模板
Solidworks 工程图教程一、新建文件及相关设置1.1新建工程图文件的两种方法。
1.你可以再零件打开的状态下，单击文件—从零件制作工程图。
（在装配体中为：文件—从装配体制作工程图）2.你可以在最初打开Solidworks时进行新建文件。
操作步骤为：单击文件—新建—工程图。
1.2相关设置本操作极其重要。
设置的正确与否直接决定了我们的工程图是否能最大程度符合国标中的规定，而且能够一劳永逸，避免了在标注过程中频繁进行修改，从而极大方便了我们出图的速度，所以希望大家能认真对待本步骤。
1.首先，单击选项—文件属性（D）,如下图所示：在此次出现的对话框中我们需要修改延伸线和基准特征，将其设置为如下图所示即可：2.然后进行尺寸线箭头样式的修改，将其改为实心箭头。
操作步骤为：单击左侧尺寸，将箭头样式改为实心箭头。
如下图所示：3.注释无需修改，零件序号系统默认为下划线模式，个人认为比较合适如果你想修改，可以单击零件序号，在出现的对话框中选择你想要的模式。
继续往下，我们单击箭头出现如下对话框，个人认为将箭头改为1:4较为美观（如有特别要求，以题目要求为准）。
剖面箭头个人认为不需要修改。
设置完成后如下图所示：4.然后来到注解字体，字体在工程图制作中非常重要，合适的字体设置可以将你的工程图最大化向国标靠拢。
现以修改注释字体方法为例，具体操作步骤为：单击对话框左侧注释字体—注释，你将会看到如下选择对话框，我们习惯将注释字体设置为仿宋，但是在将图形打印时会出现注解字体消失不见的现象（具体原因不清楚，待讨论），所以，建议大家视情况而定，如果不需要打印的图纸，将其设置为字体（仿宋）、文字样式（常规）、单位（3.5）、距离（0.7）。
如果需要打印，则将字体改为和仿宋最接近的字体（宋体）。
尺寸字体的设置比较关键，因为它是用的最多的注解字体。
在我们平时对各种字体试用后发现，使用仿宋字体较为合适。
一般国标中规定使用isocp、gbenor （两种字体基本没有区别），Solidworks2008字库中提供有isocp，可供我们使用，但是，如果选择此字体，在进行直径标注时我们发现直径符号“ø”非常大，使用起来极不方便。
solidworks工程图模板设置
solidworks工程图模板设置SolidWorks是一款广泛应用于机械设计领域的软件，由于其方便的操作及丰富的功能，深受广大工程师的喜爱。
在使用SolidWorks软件时，我们不可避免地需要进行工程图的绘制，而工程图的绘制离不开模板的使用。
本文将会为大家详细介绍SolidWorks工程图模板的设置方法。
第一步：打开SolidWorks软件并创建新文件首先，我们需要打开SolidWorks软件并创建新文件。
当新文件界面弹出时，我们需要选择绘制类型。
在本文中，我们以绘制零件图为例。
在新文件界面中选择“Part”并确定。
第二步：设置工程图标准在创建新文件之后，我们需要对工程图标准进行设置。
在SolidWorks中，我们能够选择使用不同的工程图标准，例如ANSI 或ISO等。
为了实现以下的演示，我们以ISO标准为例。
选择“Tools”菜单栏并进入“Options”选项。
在弹出的选项界面中选择“Document Properties”选项并点击右侧的“Standards”选项卡。
在“Standards”选项卡中选择“ISO”工程图标准。
第三步：设置图纸尺寸当工程图标准设置完成后，我们需要对图纸尺寸进行设置。
在本文中，我们以A4图纸为例。
选择“File”菜单栏中的“Page Setup Manager”选项。
在弹出的选项界面中点击“New”按钮创建新的图纸。
在新的图纸界面中，选择“Size”选项卡并在下拉菜单中选择A4图纸。
接着，选择“Orientation”选项卡并选择图纸的方向为“Portrait”。
第四步：设置图纸边距在图纸尺寸设置完成后，我们需要对图纸边距进行设置。
在“Page Setup Manager”界面中，选择“Margins”选项卡，并按下图所示的数值进行设置。
第五步：设置标题块在工程图的绘制中，我们需要在图纸的右上方添加标题块，以便于标记相关的信息。
在SolidWorks中，我们可以使用文本框工具来创建标题块。
Solidworks工程图模板制作
Solidworks工程图模板制作作者Lyzsy2005浏览发布时间12/12/08一、创建一个零件模板1．选择材料：如“普通碳钢”2．定义单位：【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千克】→【小数位数】改为【1】3．设置文件属性：（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字（2）【自定义】设置如下图所示：4．存储零件模板：【文件】→【另存为】→普通碳钢.prtdot到“C:\Program Files\SolidWorks\data\templates\”文件夹下。
5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。
二、用AutoCAD创建一个图纸格式和标题栏例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。
三、创建工程图的图纸格式和模板1．【新建】→【工程图】→按下图做如下设置→【确定】2．【图纸】右键→【编辑图纸格式】1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中2．此时屏幕显示4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。
此时屏幕显示5．重新编辑图纸格式6．双击“（材料）”，选择链接属性选中【图纸属性中所指定视图中模型】，做如图设置，选中Material7．类似的做以下链接（单位）——公司名称（图名）——SW－文件名称（图号）——图号（重量）——Weight（设计）——SW－作者“设计”（日期）——完工日期（制图）——绘制者“制图”（日期）——绘制日期8．（比例）设置略有不同，应选中【当前文件】9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。
制作符合自己要求的Soldworks工程图模板
制作符合自己要求的Soldworks工程图模板随着Solidworks版本的不断更新，软件自带的工程图模板也逐渐的丰富，而且也更多的考虑了中华区用户的习惯，其中内置了GB版的工程图模板。
这些对于一些普通个体用户来说也许已经够用了，但是对于企业来说还有很多修改的地方，比如说，字体、标题栏、一些标注样式等等细节性的东西。
下面就制作工程图模板这块和大家一起分享一下自己的一些点滴。
首先要弄清楚两个概念：1、工程图模板，2、图纸格式
工程图模板：就是图纸加上绘图的标准，比如说：标注样式、注释样式、字体线型及图表等等，都可以在选项-文档属性里面设定。
图纸格式：可以理解为图纸的图框及里面的一些属性链接等。
具体步骤如下：
新建GB/a3幅面的工程图：
插入模型视图：
右键选择编辑工程图格式：
然后就可以根据自己的需要绘制图框、表格等，与此同时也可以将文档属性设置完成。
要想使自己的工程图能自动填写标题栏就需要给标题栏的文字添加属性链接，这一步很关键。
一般情况下选“图纸属性中所指定视图模型”，注意调整文字的位置。
此时工作进行的差不多了，然后退出“编辑图纸格式”将文件另存为.drwdot格式，取个名字就ok了。
下一次在建立工程图的时候可以选用你自己建立的工程图模板了。
solidworks工程图模板怎么制作
solidworks工程图模板怎么制作SolidWorks工程图模板的制作是一项非常重要的工作，它可以帮助工程师和设计师更加高效地完成工作。
下面我将为大家介绍如何制作SolidWorks工程图模板。
首先，我们需要打开SolidWorks软件，并选择“新建”命令。
在新建文档对话框中，我们选择“图纸”选项，并确定图纸的大小和方向。
接下来，我们可以选择适合的标准，比如ISO、ANSI等，并确定图纸的比例。
然后，我们需要设置图框和标题栏。
在绘图区域右键单击，选择“图框/标题块”命令。
在对话框中，我们可以选择合适的图框和标题栏样式，并填写相应的信息，比如公司名称、图纸名称、日期等。
这样可以使得每个工程图都具有统一的外观和格式。
接着，我们可以设置图纸的视图。
在绘图区域中，选择“视图”命令，然后可以选择需要的视图类型，比如正视图、俯视图、剖视图等。
我们可以通过拖动鼠标来确定视图的大小和位置，并可以添加标注和尺寸。
此外，我们还可以设置图纸的注释和说明。
在绘图区域中，选择“注释”命令，然后可以添加文字、箭头、符号等。
这些注释和说明可以帮助人们更好地理解工程图，提高沟通效率。
最后，我们需要保存图纸模板。
在菜单栏中选择“文件”-“另存为”，然后选择“图纸模板”类型，并填写模板的名称和描述。
这样，我们就可以在以后的工作中直接使用这个模板，而不需要重复设置。
总的来说，制作SolidWorks工程图模板并不复杂，但需要一定的技巧和经验。
通过合理设置图框、视图、注释和保存模板，可以大大提高工作效率，减少重复劳动，使工程图具有统一的风格和标准。
希望以上内容对大家有所帮助，谢谢阅读！。
solidworks中创建工程图模板及材料明细表模板的方法
Solidworks中创建工程图模板及材料明细表模板的方法现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。
SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。
(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。
再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。
(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。
步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。
3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。
solidworks模板的制定及标题栏的设置
solidworks模板的制定及标题栏的设置第一部分零件模板的制定第一步:打开“文件”——“属性”出现“摘要信息”对话框，点击“自定义”在“属性名称”一栏中依次建立1“件号”、2“图号”、3“材质”、4“数量”、5“重量”……如下图:第二步:点击“工具”——“选项”进入“系统选项(s)—常规”对话框，设置“系统选项”和“文件属性”。
其中，在“文件属性”中，在“出详图”中，“尺寸标注标准”设置为“GB”国标;点击“单位”—“自定义”来设置单位。
如下图:点击“保存”在“保存类型”中选择“part templates (*.prtdot)”;“文件名”为“*.prtdot”形式。
第二部分装配图模板的制定第一步、第二步的设置和零件模板的第一步、第二步设置一样。
在保存时不同:第三部分工程图模板的制定新建一个工程图，选择“图纸格式/大小”,选择“标准图纸大小”中你想要的图纸大小。
第一步:打开“工具——选项”设置的参数，其中“文件属性”中“单位”需要重新设置。
第二步:打开“文件——属性”出现如下如对话框，并设置如下:第三步、在空白图纸上点击“鼠标右键”选择“图纸”中的“编辑图纸格式”，其中标题栏就可以进行编辑，删去原来的标题栏，制定出你想要的标题栏，如下图:第四步、设置“名称”“图号”“件号”等项。
点击“插入——注解——注释”，如下图:，出现“链接到属性”对话框，点击“注释”中“链接到属性”选中“图纸属性中所指定视图中模型”，并在“文件属性”中选择你所设置的项目，如:选择“名称”设置结果“”比选择“中间对称”。
其中在设置图纸比例时，注意选择“当前文件”，在“文件属性”中选择“图纸比例”来设置图纸比例。
第五步:标题栏中的所有设置全部设置完后，点击鼠标“右键”，在“图纸(图纸格式)”上点击“编辑图纸”，设置结束。
如下图:文案编辑词条B 添加义项 ?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
Solidworks创建工程图模板及材料明细表模板的技巧
Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个企业全部要建立一个适合自己模版。
(1)工程图模板建立根据企业本身要求建立对应图幅工程图模板文件，而且将图层建立在工程图模板文件中，这么能够使新建工程图全部包含建立图层。
再将工程图模板复制在SolidWorks\ data\template\…模板文件中。
(2)材料明细表模板建立系统所预设材料明细表范本存放在安装目录SolidWorks\lang\ C hinese_ simplified\…下，可依据需求自行设计新模板。
步骤以下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行图4所表示设置(定义名称应和零件模型自定义属性一致，方便在装配体工程图中自动插入明细表)。
图4 用户个性化设置☆将原Excel文件中“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中“说明”改为“备注”，定义名称为“Descriptio n”。
3)在Excel文件编辑环境中，逐步在G列中输入表示式D2*F2，…，D12*F12，…，方便在装配体工程图中由装入零件数量和重量来自动提取所装入零件总重量。
4)选择“文件”→“另存为”，将文件命名为BOM表模板，保留在S olidWorks\lang\ chinese-simplified \…下模板文件中。
以后新建工程图或在工程图中插入材料明细表时，均会按定制选项设置实施，而且不需查找模板文件繁琐放置路径。
2.图纸格式更换在生成新工程图时，应依据零件模型大小、综合设计经验和纸张成本等原因选择适宜工程图模板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Solidworks工程图模板制作
一、创建一个零件模板
1．选择材料：
如“普通碳钢”
2．定义单位：
【工具】→【选项】→【文件属性】→【单位】→【自定义】→【质量】单位改为【千
克】→【小数位数】改为【1】
3．设置文件属性：
（1）【文件】→【属性】→【摘要】→【作者】处填写自己名字
（2）【自定义】设置如下图所示：
4．存储零件模板：
【文件】→【另存为】→普通碳钢.prtdot到“”
文件夹下。
5．使用刚定义的零件模板任意创建一个简单零件，保存该零件“工程图范例.SLDPRT”。
二、用AutoCAD创建一个图纸格式和标题栏
例如“A3横向.dwg”，按“Ctrl+A”全选，再按“Ctrl+C”复制所选。
三、创建工程图的图纸格式和模板
1．【新建】→【工程图】→按下图做如下设置→【确定】
2．【图纸】右键→【编辑图纸格式】
1．在图幅区域以外的地方（如下图的红色区域）鼠标左键单击一下，然后按“Ctrl+V”，将图框粘帖进工程图中
2．此时屏幕显示
4．【插入】→【工程视图】→【模型】→浏览打开“工程图范例.SLDPRT”文件，插入一个主视图（我选择了1：1的比例），再按Esc键。
此时屏幕显示
5．重新编辑图纸格式
6．双击“（材料）”，选择链接属性
选中【图纸属性中所指定视图中模型】，做如图设置，选中Material
7．类似的做以下链接
（单位）——公司名称
（图名）——SW－文件名称
（图号）——图号
（重量）——Weight
（设计）——SW－作者
“设计”（日期）——完工日期
（制图）——绘制者
“制图”（日期）——绘制日期
8．（比例）设置略有不同，应选中【当前文件】
9．用记事本打开字体映射文件“C:\Program Files\SolidWorks\data\drawfontmap.txt”（安装目录下），在最后一行加入“仿宋_GB2312 宋体0.707”，保存，关闭。
说明：仿宋_GB2312为dwg中的字体，宋体为slddrw中的字体，0.707为字的高宽比。
以后凡是有不能显示的字体，只要将其字体映射到dwg中的仿宋_GB2312即可。
如果有仿宋_GB2312，此步可省略！
10．【文件】→【保存图纸格式】“A3横向.slddrt”。
11．转到“编辑图纸”状态
12．选中主视图，右键删除
13．设置“工程图选项”
参考下图设置工程图的设定选项【工具】→【选项】→【文件属性】
14．【文件】→【另存为】→“A3横向.drwdot”到“”安装目录下。
为此，零件图与工程图的模板就建好了，大家还可以试着建立其他的工程图模板（例如A0等），以后就在模板上建立零件图与工程图，很方便！
四、工程图转换到AutoCAD文件
一、初级篇（一般转换）1?打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。
右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
2?把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，选的是“仿宋_GB2312 ”。
（按国家制图标准，一般黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求（3、4、5号图用 3.5号字，0、1、2号图用5号字）。
3?在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4?保存drawfontmap.txt 文件。
5?操作：文件/ 另存为，保存类型为DWG 或DXF 就OK 了。
二、中级篇（设置映射文件——图层、线型）
上一篇我们讨论了Solidworks 工程图到AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。
接下来，我们在把它设置的更完善些。
1?操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，
2?出现“输出选项”对话框，设置文字映射文件为“Solidworks to dwg.txt ”。
3?再按“确定”。
系统返回到“另存为”对话框；按“保存”；在“Solidworks 到dxf/dwg 映射”对话框中设置图层。
4?对AutoCAD 熟悉的朋友应该明白了，这就是设置转换成DWG 文件的图层设置。
点击添加，设置好图层的名称、颜色、和线条式样。
可参考以下设置：
5?点击“映射到实体，这是把你Solidworks 工程图中的各种“实体”应该放到DWG 文件的哪各图层的设置，点击添加，把各实体分别放到第 4 步设定好的图层上去。
有很多，别弄昏了头。
注意：最好不要在这里选颜色和线条样式，而应在第 4 步设定，它会自动把颜色和线条样式设置为BYLAYER 熟悉AutoCAD 的朋友都清楚这一点。
如果你不知道为什么，照做就可以了。
6?辛辛苦苦设置了这么多，可千万不能一确定了之，它可不会自动保存！选择“映射文件设定”，找个目录，起个名字，按“确定”保存起来。
7?再按“确定”。
大功告成！
8?打开转换的DWG 文件，如果有什么不对的地方，回过头来修改设置，重新保存，直到满意为止。
