科华UPS 通讯协议
5KUPS通讯协议

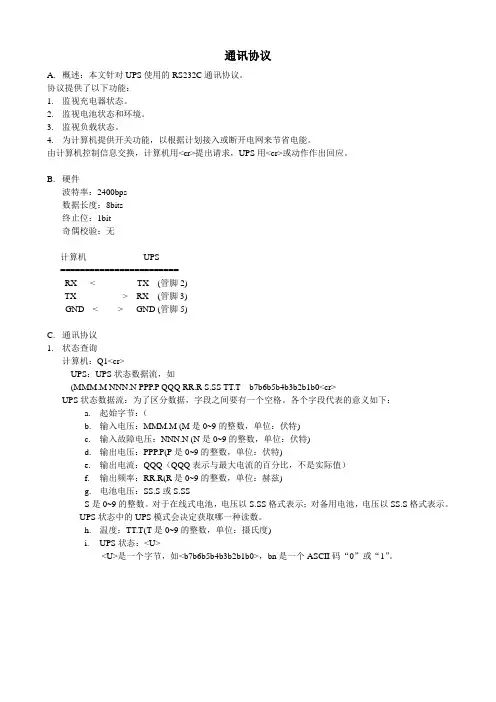

通讯协议A.概述：本文针对UPS使用的RS232C通讯协议。
协议提供了以下功能：1.监视充电器状态。
2.监视电池状态和环境。
3.监视负载状态。
4.为计算机提供开关功能，以根据计划接入或断开电网来节省电能。
由计算机控制信息交换，计算机用<cr>提出请求，UPS用<cr>或动作作出回应。
B.硬件波特率：2400bps数据长度：8bits终止位：1bit奇偶校验：无计算机UPS========================RX <---------- TX (管脚2)TX ----------> RX (管脚3)GND <-------> GND (管脚5)C.通讯协议1.状态查询计算机：Q1<cr>UPS：UPS状态数据流，如(MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0<cr>UPS状态数据流：为了区分数据，字段之间要有一个空格。
各个字段代表的意义如下：a.起始字节：（b.输入电压：MMM.M (M是0~9的整数，单位：伏特)c.输入故障电压：NNN.N (N是0~9的整数，单位：伏特)d.输出电压：PPP.P(P是0~9的整数，单位：伏特)e.输出电流：QQQ（QQQ表示与最大电流的百分比，不是实际值）f.输出频率：RR.R(R是0~9的整数，单位：赫兹)g.电池电压：SS.S或S.SSS是0~9的整数。
对于在线式电池，电压以S.SS格式表示；对备用电池，电压以SS.S格式表示。
UPS状态中的UPS模式会决定获取哪一种读数。
h.温度：TT.T(T是0~9的整数，单位：摄氏度)i.UPS状态：<U><U>是一个字节，如<b7b6b5b4b3b2b1b0>，bn是一个ASCII码“0”或“1”。
UPS状态j: 终止字节：<cr>举例：计算机：Q1<cr>UPS：(208.4 140.0 208.4 034 59.9 2.05 35.0 00110000<cr>表示：输入电压208.4V输入故障电压140.0V输出电压208.4V输出电流34%输出频率59.9Hz电池电压2.05V温度35℃UPS工作模式是在线式，UPS出错，AVR启动，未执行关机指令。
UPS中文通讯协议
通信协议版本号: 3.0校对: Tony Lin准备:日期: Nov. 12, 1999文件：RICHPROT.DOC日期：V3.0 : August 30 ,2000通信协议内容A. 概述：本文档是专门阐述关于高智能型UPS的RS232C接口通信的。
协议中提供了以下内容：1、监视充电器状态；2、监视电池状态和环境；3、监视市电状态；4. 为计算机电源管理提供了定时开关电力供应的功能。
计算机能够通过一个以回车符<cr>结束的查询指令掌握信息的交流。
UPS则会返回以回车符<cr>结束的相应信息或者执行有关动作。
B. 硬件规范波特率............... ：2400 bps数据长度.......... ：8 bits停止位.....................：1 bit奇偶校验.................：无通信电缆引脚：计算机UPS===================================RX (pin 3) <---------- TX (pin 3)TX (pin 2) ----------> RX (pin 2)GND (pin 5) <---------- GND (pin 5)（9 针母头连接座）C、通信协议1、状态查询：计算机指令：Q1<cr>UPS返回值: UPS 状态数据流，例如(MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0UPS 状态数据流：为了区分各种不同参量的数据，在每段数值之间都有一个空格符。
以下是每段数值的具体含义：a. 启始字节：(b. 输入电压值：MMM.MM是0~9的整数。
单位是伏特。
c. I/P fault voltage : NNN.NN is and integer number ranging from 0 to 9.The unit is Volt.** For OFF LINE UPS**Its purpose is to identify a short duration voltage glitchwhich cause OFF line UPS to go to Invter mode. If this occursinput voltage will appear normal at query prior to glitch andwill still appear normal at next query.The I/P fault voltage will hold glitch voltage till nextquery. After query, the I/P fault voltage will be same as I/Pvoltage until next glitch occurs.** For ON LINE UPS**Its purpose is to identify a short duration utility failwhich cause ON line UPS to go to battery mode. If this occursinput voltage will appear normal at query prior to fail andwill still appear normal at next query.The I/P fault voltage will hold utility fail voltage tillnext query. After query, the I/P voltage will be same as I/Pvoltage until next utility fail occurs.d. 输出电压值：PPP.PP是0~9的整数。
UPS(PTU)通讯说明中文

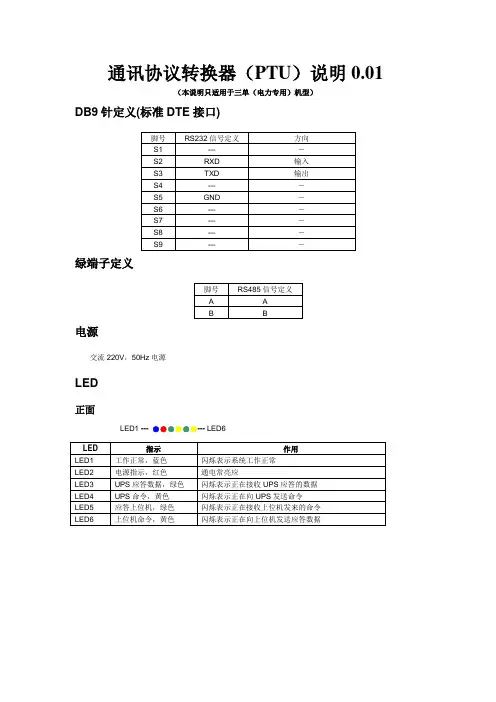

通讯协议转换器（PTU）说明0.01（本说明只适用于三单（电力专用）机型）DB9针定义(标准DTE接口)绿端子定义电源交流220V，50Hz电源LED正面LED1 ---●●●●●●--- LED6板接口图拨码开关位用途位状态1板地址设置0 1 0 1……0 12 0 0 1 1 1 13 0 0 0 0 1 14 0 0 0 0 1 1板地址无效1（默认） 2 3 ……14 15 拨码开关位用途位状态5 UPS波特率设置0 1 0 16 0 0 1 17 上位机波特率设置0 1 0 18 0 0 1 1波特率2400 4800 9600 无效UPS波特率默认为9600，上位机波特率默认为2400与上位机通讯协议（遵循MODBUS协议）波特率：2400（默认）/4800/9600起始位：1位奇偶校验位：无结束位：1位上位机命令：地址码（1B）＋功能码（1B）＋寄存器起始地址（2B）＋寄存器数量（2B）＋CRC校验码（2B）PTU应答：地址码（1B）＋功能码（1B）＋数据字节数（1B）＋数据1（2B）＋…＋数据n（2B）＋CRC校验码（2B）注1：上面2B的信息中，高字节在前注2：功能码为03表中红色部分为本机型有效数据，黑色部分为本机型无效数据，程序中将无效数据添零。
ModBus/RTU 地址表一（参数寄存器）(3入1出/电力专用)说明一BIT0 Alarm Temperature 温度报警0 = No Alarm Active, 1 = Alarm Active BIT1 Alarm Input Bad 主输入消失报警0 = No Alarm Active, 1 = Alarm Active BIT2 Alarm Output Bad 输出消失报警0 = No Alarm Active, 1 = Alarm Active BIT3 Alarm Overload 过载报警0 = No Alarm Active, 1 = Alarm Active BIT4 Alarm Bypass Bad 旁路消失报警0 = No Alarm Active, 1 = Alarm ActiveBIT5 Alarm Output Off 输出关闭报警0 = No Alarm Active, 1 = Alarm Active BIT6 Alarm UPS Shutdown UPS紧急停机报警0 = No Alarm Active, 1 = Alarm Active BIT7 Alarm Charger Failure 充电器故障报警0 = No Alarm Active, 1 = Alarm Active BIT8 Alarm System Off系统关闭报警0 = No Alarm Active, 1 = Alarm Active BIT9 Alarm Fan Failure 风扇故障报警0 = No Alarm Active, 1 = Alarm Active BIT10 Alarm Fuse Failure 保险故障报警0 = No Alarm Active, 1 = Alarm Active BIT11 Alarm General Fault 综合故障报警0 = No Alarm Active, 1 = Alarm ActiveBIT12 Alarm Awaiting Power 等待电源0 = No Alarm Active, 1 = Alarm ActiveBIT13 Alarm Shutdown Pending 准备关机报警0 = No Alarm Active, 1 = Alarm ActiveBIT14 Alarm Shutdown Imminent即将关机报警0 = No Alarm Active, 1 = Alarm Active。
科华通讯协议通讯内部标准
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载科华通讯协议通讯内部标准甲方：___________________乙方：___________________日期：___________________前端智能设备通讯协议本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。
本通讯协议适用丁科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。
、物理层：、申行通讯口采用特殊脚位定义的RS232接口。
该接口机械结构和电气特性均按国际标准RS232接口定义。
其管脚定义如下：a 、UPS^的脚位定义为：6脚通讯接收脚（RXD脚通讯地（GND 脚通讯发送脚（TXDb 、电脑端脚位按标准RS232定义。
M2502 通讯电缆线UPS 端（9芯针式）电脑端（9芯孔式）、数据传输方式:申行异步传输起始位1位数据位8位（低位在前）停止位1位无校验。
、通讯口数据传输速率为2400 bit/s、采用主从式的工作方式，上位机呼叫机内监控单元并下发命令，等待下位机应答。
若无应答或应答为无效命令，则进行下一次呼叫；若连续10秒无应答，则认为通讯链路中断。
UPS 内的监控单元在接收到上位机的请求命令后，对命令进行判断并作出正确的响应。
、信息类型：1 、遥测模拟量信号：协议中对UPS内部的模拟量信息检测了包括输入市电电压（110V、220V 两档）、输出工作电压（110V、220V两档）、电池剩余容量、负载白分比、环境温度和输入市电频率在内的六项基本工作参数。
其中电池剩余容量的检测是将当前UPS内部电池电压以电压值的形式送达上位机，通过上位机将这一值简化的与额定值正比成容量白分比。
2 、遥测开关量信息：市电电压正常（L） / 异常（H）电池电压正常（L） / 低电压（H）。
UPS通信协议（MODBUS_ASCII_V1.02）
通信协议（Modbus ASCII）2013.4.12(V1.02)此文档是对本公司生产的逆变电源，电力专用不间断电源及应急电源等智能设备接入用户集中监控网络提供的一种通信协议，符合Modbus规约.一、硬件规范1、通信接口：RS485接口2、数据格式：1位起始位，8位数据位，1位停止位，无奇偶校验3、波特率：2400 bps4、接线端子：RS485+,RS485-5、设备地址选择拨码开关设备地址3 2 1OFF OFF OFF 07HOFF OFF ON 06HOFF ON OFF 05HOFF ON ON 04HON OFF OFF 03HON OFF ON 02HON ON OFF 01HON ON ON 00H二、协议内容1、ASCII帧结构起始位设备地址功能代码数据长度数据LRC校验结束符1个字符2个字符2个字符2个字符N个字符2个字符2个字符2 命令帧2．1 读取数据帧结构起始位设备地址功能代码数据长度数据校验结束符下行(RTU)下行(ASCII) :（3AH）30H,3XH 30H,33H 30H,30H NC LRC-H,LRC-L 0DH,0AH 上行(RTU)上行(ASCII) :（3AH）30H,3XH 30H,33H 32H,34H * LRC-H,LRC-L 0DH,0AH注：*数据包含数据段为：MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T每个数据段之间有一个空格符分开.每段数值的含义如下：交流输入电压：MMM.M(V)输入异常电压：NNN.N(V) （不用）交流输出电压：PPP.P(V)交流输出电流：QQQ(%)相对于最大电流值交流输入频率：RR.R(Hz)直流输入电压：S.SS*电池节数（换算成2V电池）机内温度：TT.T(℃)2．2读取状态帧结构起始位设备地址功能代码数据长度数据校验结束符下行(RTU)下行(ASCII) :（3AH）30H,3XH 30H,37H 30H,30H NC LRC-H,LRC-L 0DH,0AH 上行(RTU)上行(ASCII) :（3AH）30H,3XH 30H,37H 30H,38H * LRC-H,LRC-L 0DH,0AH注：*数据包含一个二进制信息的字节，例如：<B7B6B5B4B3B2B1B0>这个的Bn是一个ASCII码字符“0”或“1”状态列表位序描述7 1 : 交流输入异常(即时)6 1 : 直流输入欠压5 1 : 旁路/ 正在升压或正在降压（不用）4 1 : UPS故障（损坏）3 1 : UPS类型是离线式(0是在线式) （不用）2 1 : 正在测试（不用）1 1 : 正在关机或处于关机状态（不用）0 1 : 蜂鸣器打开（不用）2．3读取信息I帧结构起始位设备地址功能代码数据长度数据校验结束符下行(RTU)下行(ASCII) :（3AH）30H,3XH 31H,37H 30H,32H 34H,39H LRC-H,LRC-L 0DH,0AH 上行(RTU)上行(ASCII) :（3AH）30H,3XH 31H,.37H 32H,35H * LRC-H,LRC-L 0DH,0AH 注：*此功能是设备的生产厂家，机器型号和产品版本的信息上行数据内容：#Company_Name Model V ersion每段内容的长度要求如下：厂商名称（Company_Name）:15个字符，不足15个字符用空格加满机器型号（Mode）:10个字符，不足10个字符用空格加满产品版本（V ersion）:10个字符，不足10个字符用空格加满每段内容之间用空格分开2．3读取信息F帧结构起始位设备地址功能代码数据长度数据校验结束符下行(RTU)下行(ASCII) :（3AH）30H,3XH 31H,37H 30H,32H 34H,36H LRC-H,LRC-L 0DH,0AH 上行(RTU)上行(ASCII) :（3AH）30H,3XH 31H,37H 31H,34H * LRC-H,LRC-L 0DH,0AH注：*1、此功能返回设备的额定信息，在每段内容之间用空格分开.2、上行数据内容为：MMM.M QQQ SS.SS RR.R每段的内容如下：a. 额定电压：MMM.M（V）b. 额定电流：QQQ(A)c. 额定电池电压：SS.SS or SSS.S(V)d. 频率：RR.R(Hz)三、说明1. 本规约符合Modbus通信协议，相关定义参考附录（Modbus通信协议).2. 下行指控制器向其他设备传送指令, 上行指设备向控制器回应数据.四、LRC举例（ASCII）读取数据：遥测下行：3AH 30H 31H 30H 33H 30H 30H 32H 34H 0DH 0AH32H 34H为LRC校验码遥测上行：（：01 03 24 220.0 210.0 222.0 005 50.0 2.05 17.5 41H 39H 0DH 0AH）3AH 30H 31H 30H 33H 32H 34H 32H 32H 30H 2EH 30H 20H 32H 31H 30H 2EH 30H20H 32H 32H 32H 2EH 30H 20H 30H 30H 35H 20H 35H 30H 2EH 30H 20H 32H 2EH30H 35H 20H 31H 37H 2EH 35H 41H 39H 0DH 0AHLRC=30H+31H+30H+33H+32H+34H+32H+32H+30H+2EH+30H+20H+32H+31H+30H +2EH+30H+20H+32H+32H+32H+2EH+30H+20H+30H+30H+35H+20H+35H+30H+2EH+30H+20H+32H+2EH+30H+35H+20H+31H+37H+2EH+35H=07A9H取LRC=A9H。
ups通讯协议模板
ups通讯协议模板1. 概述UPS通讯协议是用于定义UPS与其他设备之间通信的规范。
通过遵循该协议，可以实现UPS与计算机、监控系统等设备的数据交互与控制。
本文将介绍UPS通讯协议的基本要素，并给出通讯协议模板的详细说明。
2. 通讯接口UPS通讯协议可以通过串口、以太网、USB等接口进行传输。
具体通讯接口的选择要根据实际需求和设备的支持而确定。
以下是通讯协议模板的基本信息：2.1 通讯接口类型：【填写通讯接口类型，如串口/以太网/USB】2.2 通讯接口参数：【填写通讯接口的参数，如波特率/IP地址/设备号等】3. 通讯协议规范UPS通讯协议的规范包括数据格式、命令集和通讯流程等。
3.1 数据格式UPS通讯协议使用特定的数据格式进行信息传输。
通常采用ASCII 码或二进制编码表示数据。
以下是数据格式的详细说明：3.1.1 数据长度：【填写数据长度，如8位】3.1.2 数据类型：【填写数据类型，如ASCII/二进制】3.1.3 校验方式：【填写校验方式，如校验和/CRC校验】3.2 命令集UPS通讯协议定义了一系列命令与响应，用于实现对UPS的控制和查询。
以下是部分命令集的示例：3.2.1 查询UPS状态命令：命令：【填写命令，如"QRY-STT"】参数：【填写参数，如无】响应：【填写响应，如"ON-BATTERY"表示UPS正在使用电池供电】3.2.2 控制UPS命令：命令：【填写命令，如"SHT-DOWN"】参数：【填写参数，如无】响应：【填写响应，如"SUCCESS"表示UPS成功关闭】3.3 通讯流程UPS通讯协议的通讯流程分为发起方和接收方两部分。
发起方发送命令，接收方响应命令并返回结果。
以下是通讯流程的示意图：【示意图，展示发起方和接收方之间的数据交互流程】4. 示例代码为了更好地理解UPS通讯协议的实际应用，以下是一个简单的示例代码，展示了如何使用协议进行UPS状态查询：【示例代码，使用特定编程语言展示如何发送命令和接收响应】5. 总结UPS通讯协议是实现UPS与其他设备通信的关键规范。
科华UPS 通讯协议
KELONG Powersoft交流电源监控管理系统前端智能设备通讯协议一、总则：本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。
本通讯协议适用于科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。
二、物理层：2.1、串行通讯口采用特殊脚位定义的RS232接口。
该接口机械结构和电气特性均按国际标准RS232接口定义。
其管脚定义如下：a、UPS端的脚位定义为： 6脚通讯接收脚（RXD）7脚通讯地（GND）9脚通讯发送脚（TXD）b、电脑端脚位按标准RS232定义。
5 4 3 2 1 1 2 3 4 59 8 7 6 6 7 8 9M2502通讯电缆线UPS端（9芯针式）电脑端（9芯孔式）2.2、数据传输方式：串行异步传输起始位1位数据位8位（低位在前）停止位1位无校验。
2.3、通讯口数据传输速率为 2400 bit/s2.4、采用主从式的工作方式，上位机呼叫机内监控单元并下发命令，等待下位机应答。
若无应答或应答为无效命令，则进行下一次呼叫；若连续10秒无应答，则认为通讯链路中断。
UPS内的监控单元在接收到上位机的请求命令后，对命令进行判断并作出正确的响应。
三、信息类型及协议的基本格式：3.1、信息类型：1、遥测模拟量信号：协议中对UPS内部的模拟量信息检测了包括输入市电电压（110V、220V 两档）、输出工作电压（110V、220V 两档）、电池剩余容量、负载百分比、环境温度和输入市电频率在内的六项基本工作参数。
其中电池剩余容量的检测是将当前UPS内部电池电压以电压值的形式送达上位机，通过上位机将这一值简化的与额定值正比成容量百分比。
2、遥测开关量信息：市电电压正常( L) / 异常( H)电池电压正常( L) / 低电压( H)Bypass( H) / boot( L)或Buck ActiveUPS 正常( L) / 故障( H)UPS为在线式( L) / 后备式( H)UPS 普通工作( L) / 测试工作状态( H)UPS 开( L) / 关( H)机状态蜂鸣器关( L) / 开( H)3、遥信基础信息：厂家名称UPS型号版本号额定电压额定电流额定电池电压4、遥控开关量：定时开/关机UPS测试放电蜂鸣器开/关3.2、通讯格式：所有的通讯过程都是按：上位机发工作请求，UPS内的通讯模块在接收到请求后，对其作出相应的响应的工作模式来进行。
科华(山特)通讯协约通讯内部标准规定
KELONG Powersoft交流电源监控管理系统前端智能设备通讯协议一、总则：本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。
本通讯协议适用于科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。
二、物理层：2.1、串行通讯口采用特殊脚位定义的RS232接口。
该接口机械结构和电气特性均按国际标准RS232接口定义。
其管脚定义如下：a、UPS端的脚位定义为：6脚通讯接收脚（RXD）7脚通讯地（GND）9脚通讯发送脚（TXD）b、电脑端脚位按标准RS232定义。
5 4 3 2 1 1 2 3 4 5♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦9 8 7 6 6 7 8 9M2502通讯电缆线UPS端（9芯针式）电脑端（9芯孔式）2.2、数据传输方式：串行异步传输起始位1位数据位8位（低位在前）停止位1位无校验。
2.3、通讯口数据传输速率为2400 bit/s2.4、采用主从式的工作方式，上位机呼叫机内监控单元并下发命令，等待下位机应答。
若无应答或应答为无效命令，则进行下一次呼叫；若连续10秒无应答，则认为通讯链路中断。
UPS内的监控单元在接收到上位机的请求命令后，对命令进行判断并作出正确的响应。
三、信息类型及协议的基本格式：3.1、信息类型：1、遥测模拟量信号：协议中对UPS内部的模拟量信息检测了包括输入市电电压（110V、220V 两档）、输出工作电压（110V、220V 两档）、电池剩余容量、负载百分比、环境温度和输入市电频率在内的六项基本工作参数。
其中电池剩余容量的检测是将当前UPS内部电池电压以电压值的形式送达上位机，通过上位机将这一值简化的与额定值正比成容量百分比。
2、遥测开关量信息：市电电压正常( L) / 异常( H)电池电压正常( L) / 低电压( H)Bypass( H) / boot( L)或Buck ActiveUPS 正常( L) / 故障( H)UPS为在线式( L) / 后备式( H)UPS 普通工作( L) / 测试工作状态( H)UPS 开( L) / 关( H)机状态蜂鸣器关( L) / 开( H)3、遥信基础信息：厂家名称UPS型号版本号额定电压额定电流额定电池电压4、遥控开关量：定时开/关机UPS测试放电蜂鸣器开/关3.2、通讯格式：所有的通讯过程都是按：上位机发工作请求，UPS内的通讯模块在接收到请求后，对其作出相应的响应的工作模式来进行。
科华公司20KVA工频UPS电源UPS方案书
目录一、市场业绩 (2)二、KELONG牌UPS产品的优势 (11)三、KELONG牌UPS的服务优势 (17)四、KELONG牌FR-UK系列三进单出UPS产品介绍（20KVA） (18)五、产品详细的配电方案 (21)六、科华公司部分资质获奖证书 (25)一、市场业绩作为UPS行业具有21年历史的专业制造厂商，科华公司KELONG牌UPS产品以其技术先进、性能可靠、服务优质高效享誉各大行业，根据CCID调查报告，科华公司的品牌综合实力名列国内UPS品牌首位，在品牌知名度、美誉度和忠诚度，公共关系维护、市场活动密度、技术研发和成本控制等方面具有明显的优势。
年销售额连续12年位居国内品牌第一位，连续5年保持30%以上的增长率，并且大功率销售连年稳步攀升。
科华公司自90年代初就开始进行中大功率产品的研发，在90年代中期就有产品在市场上应用，2001年科华公司自主研发生产的KELONG牌FR-UK系列中大功率UPS产品（20-100KVA）列为国家级重点火炬计划项目(项目编号：2001EB000671)，且在中大功率UPS并联产品上，我们自主开发的并联技术即“无主从自适应UPS并联系统”已获得国家专利，2003年20-100KVA 中大功率并联型不间断电源获得福建省科技进步二等奖，并于2004年获“国家重点新产品”证书，科华公司中大功率UPS产品凭着先进的技术、稳定的性能及高可靠性、高适应性、高可用性、可扩展性、可维护性，已广泛应用于金融、通讯、保险、交通、税务、证券、能源、教育等重要行业和企事业单位。
淮安部分客户：淮安市财政局，淮安市公安局，淮安市人民检察院，淮安市人民法院，淮安市淮阴区人民医院，淮安市涟水县人民医院等（一）、科华公司近2年50KVA以上部分用户名单（二）、科华公司部分大功率产品的成功案例介绍及应用场景图：1、河北财政厅选用了FR-UK系列10KVA到40KVA的UPS系统，为覆盖全省11个地市和近200个县城的信息网络系统提供源源不断的电力保护。
UPS通信协议
UPS系统后台通信协议协议版本：V1.00目录1. 概述 (3)2. 物理接口 (3)2.1串行通信口 (3)2.2信息传输方式 (3)2.3数据传输速率 (3)2.4通信方式 (3)3. 信息类型及协议基本格式 (3)3.1信息类型 (3)3.2协议基本格式 (3)3.3数据格式 (4)3.3.1 基本数据格式 (4)3.3.2 LENGTH数据格式 (5)3.3.3 CHKSUM数据格式 (5)3.3.4 INFO数据格式 (5)4. 编码表 (6)4.1编码分配及分类 (6)5. 后台通信协议 (7)5.1说明 (7)5.2获取系统模拟量量化数据 (7)5.2.1 获取系统模拟量量化数据（标准帧） (7)5.2.2 获取系统模拟量量化数据（扩展帧1） (8)5.2.3 获取系统模拟量量化数据（扩展帧2） (9)5.2.4 获取分路模拟量量化数据（扩展帧3） (9)5.2.5 获取系统模拟量量化数据（扩展帧4） (10)5.3获取开关量状态 (11)5.4获取告警量状态 (11)5.4.1 获取母线告警量状态 (11)5.4.2 获取分路告警量状态 (13)5.5获取协议版本号 (15)5.6获取设备厂家信息 (15)5.7获取设备地址 (16)5.8获取自定义历史报警/提示记录1 (16)5.9获取自定义寄存器数据（调试指令，未列入常规协议） (20)5.10设置自定义寄存器数据（调试指令，未列入常规协议） (20)1.概述本文规定了我公司UPS产品与后台监控软件的通讯协议。
本文以电总协议（YD/T 1363 -2005）为基本依据，并增加若干自定义的命令幀和数据，来完成后台对UPS监控的通讯要求。
2.物理接口2.1串行通信口采用RS232/RS485。
2.2信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。
2.3数据传输速率9600bps2.4通信方式在局站内的监控系统为分布结构。
系列UPS上位机通信协议V111
MR系列UPS通信协议vi.ii1. 通信软、硬件设置，连接方式。
2. 命令格式3. 指令详解通信软、硬件设置，连接方式MR系列UPS提供三种通信接口：RS232、RS485、TCP/IP。
RS232模式，采用标准DB9通信接口。
通信波特率9600,数据位8，停止位1，无校验。
通信线缆长度不得超过13M。
各引脚定义如下：RS485模式，采用标准5.0卡线接口。
通信波特率9600,数据位8,停止位1,无校验。
通信线缆长度不得超过300M。
TCP/IP模式，采用标准RJ45接口，可通过直通网线直接接入局域网，或通过交叉网线直接接入计算机的RJ45接口。
命令格式1.帧头：共占用四个字节。
其中“长度A”、“长度B”各占一个字节，并互为校验(两个字节的值应相等)，其值表示“地址”、“命令”、“命令参数”所占字节总数。
两个“ 0xEA ”为固定十六进制数。
2. 地址：共占用一个字节。
该字节用8位标识监控系统中唯一设备地址编号。
其值范围：1〜200。
3. 命令：共占用一个字节。
该字节包含两部分内容a) “数据传输方向”：下询帧时，数据传输方向位置“ 1”；上询指令时，数据方向位置“ 0”。
b) “指令代码”：以7位数值，标识系统唯一指令代码，指令代码表如下，详细内容参见“指令详解”。
4. 命令参数：命令参数的所有字节均以十六进制数表示，其长度范围：0〜253。
下询帧中，为指令代码辅助信息；上询帧中，为回复数据内容。
详细内容参见“指令详解”。
5. 校验：共占用一个字节，其值为“地址”、“命令”、“命令参数”所有字节累加和的低八位。
6. 帧尾：共占用一个字节，其值为固定十六进制数0x16。
指令详解1、查询系统数据1：0x01。
1）下询帧中命令参数部分长度为0 byte。
2）上询帧命令参数部分长度为51 byte，其内容、格式详见下表：a）特殊声明1当电池电流值为正值时，表示电池充电电流，其数值的个位为实际电流的十分位；当电池电流为负值时，表示电池放电电流，其数值的个位为实际电流的个位。
2024年-(多条款多场景)UPS 技术协议
一、引言本文主要介绍了UPS（不间断电源）技术协议，包括UPS的定义、分类、工作原理、主要性能指标、应用领域以及选购和维护等方面的内容。
通过本文的阐述，旨在使读者对UPS技术有一个全面、系统的了解，为UPS的正确选型、使用和维护提供参考。
二、UPS的定义与分类1.定义UPS（不间断电源）是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
2.分类UPS按工作原理分为在线式、后备式和在线互动式三大类。
（1）在线式UPS在线式UPS（OnlineUPS）的供电方式为市电输入电源直接转换为直流电，再转换为交流电供电给负载，同时，通过充电器对电池进行充电。
在线式UPS在市电正常供电时，与市电并联，通过逆变器向负载提供电力，同时给电池充电；在市电异常时，逆变器立即切换到电池供电，保证负载电力供应的连续性和稳定性。
（2）后备式UPS后备式UPS（OfflineUPS）的供电方式为市电正常供电时，负载直接由市电供电，同时对电池进行充电；当市电异常时，负载立即切换到电池供电。
后备式UPS具有成本低、效率高、体积小、噪音低等优点，但切换时间较长，一般适用于个人电脑等负载。
（3）在线互动式UPS在线互动式UPS（LineInteractiveUPS）的供电方式介于在线式和后备式之间，市电正常供电时，通过稳压器向负载提供电力，同时对电池进行充电；当市电异常时，通过逆变器切换到电池供电。
在线互动式UPS具有成本较低、切换时间较短、体积较小等优点，但输出电力质量略低于在线式UPS，一般适用于办公设备、网络设备等负载。
UPS中文通讯协议
UPS中文通讯协议通信协议版本号: 3.0校对: Tony Lin准备:日期: Nov. 12, 1999文件：RICHPROT.DOC日期：V3.0 : August 30 ,2000通信协议内容A. 概述：本文档是专门阐述关于高智能型UPS的RS232C接口通信的。
协议中提供了以下内容：1、监视充电器状态；2、监视电池状态和环境；3、监视市电状态；4. 为计算机电源管理提供了定时开关电力供应的功能。
计算机能够通过一个以回车符结束的查询指令掌握信息的交流。
UPS则会返回以回车符结束的相应信息或者执行有关动作。
B. 硬件规范波特率............... ：2400 bps数据长度.......... ：8 bits停止位.....................：1 bit奇偶校验.................：无通信电缆引脚：计算机UPS===================================RX (pin 3) <---------- TX (pin 3)TX (pin 2) ----------> RX (pin 2)GND (pin 5) <---------- GND (pin 5)（9 针母头连接座）C、通信协议1、状态查询：计算机指令：Q1UPS返回值: UPS 状态数据流，例如(MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0UPS 状态数据流：为了区分各种不同参量的数据，在每段数值之间都有一个空格符。
以下是每段数值的具体含义：a. 启始字节：(b. 输入电压值：MMM.MM是0~9的整数。
单位是伏特。
c. I/P fault voltage : NNN.NN is and integer number ranging from 0 to 9.The unit is Volt.** For OFF LINE UPS**Its purpose is to identify a short duration voltage glitchwhich cause OFF line UPS to go to Invter mode. If this occurs input voltage will appear normal at query prior to glitch and will still appear normal at next query.The I/P fault voltage will hold glitch voltage till nextquery. After query, the I/P fault voltage will be same as I/Pvoltage until next glitch occurs.** For ON LINE UPS**Its purpose is to identify a short duration utility failwhich cause ON line UPS to go to battery mode. If this occurs input voltage will appear normal at query prior to fail andwill still appear normal at next query.The I/P fault voltage will hold utility fail voltage tillnext query. After query, the I/P voltage will be same as I/P voltage until next utility fail occurs.d. 输出电压值：PPP.PP是0~9的整数。
UPS 通信协议
COMMUNICATION PROTOCOLVERSION : 2.7CHECKED BY :PREPARED BY :DATE : SEP. 30, 1995FILE :MEGAPRO7.DOCDATE :V2.7 : JULY 30 ,1996DATE DESCRIPTION MODIFY BY 2.695-9-30UPDATE “D” COMMAND (SS.SS -> SSS.SS)Kevin Ch i ou2.796-8-01Disable “D” COMMAND Kevin Ch i ouMEGATEC COMMUNICATION PROTOCOLA. 概括: 本文件指定的高级-智能UPS的RS232C通讯协议。
该协议提供了以下功能：1. 监视器充电状态。
2. 监控电池的状态和条件。
3. 状态监测工具。
4. 为电脑提供电源开启和关闭的省电效用如期开关功能。
电脑将控制信息由<cr>随后查询交流。
UPS将响应由<CR>或付诸行动的信息。
Computer will control information exchange by a query followed by<cr>. UPS will respond with information followed by a <cr> oracti on.B. 硬件:波特率............... : 2400 bps数据长度.......... : 8 b it s停止位..................... : 1 b it奇偶性........................ : NONECABLING :COMPUTER UPS===================================RX <---------- TX (pin 9)TX ----------> RX (pin 6)GND <---------- GND (pin 7)(9 pins female D-type c onn ect or)C. 通信协议:1. 状态查询:Computer : Q1<c r>UPS : UPS状态的数据流，如 UPS status data stream, such a s(MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0<c r> UPS状态的数据流:之间应该有一个数据分离领域的每一个空格字符。
UPS通讯协议
UPS:C1-C2K协议1．UPS状态查询:Computer : Q1<cr>UPS: (MMM.M NNN.N PPP.P QQQ RR.R S.SS TT.T b7b6b5b4b3b2b1b0<cr>MMM.M 输入电压NNN.N 发生故障时的输入电压PPP.P 输出电压QQQ 负载RR.R 输入频率S.SS 电池电压TT.T 温度UPS状态信息: b7b6b5b4b3b2b1b02．故障信息查询:Computer: DF<cr>UPS: (KK PPP FF.F OOO EE.E LLL CCC PPP NNN BB.B TT.T <b7b6b5b4b3b2b1b0>KK ---故障类型，如下FF.F ----故障时频率值OOO---故障时输出电压值EE.E---故障时输出频率值LLL---故障时输出负载值CCC---故障时输出电流值PPP ----故障时正BUS电压NNN ----故障时负BUS电压BBB.B ---故障时电池电压值TT.T ---故障时机内温度值<b7b6b5b4b3b2b1b0> --状态标识UPSComputer: MD<cr>UPS: C1k, 700,V3.01,220,220,3,12.0,11.5,13.8<cr> UPS 几个参数控制:PEX使能下表的功能PDX禁止下表的功能常用：PEO 有旁路PDO（PF）取消旁路CF60 QF电池测试命令T 测试10秒TL 测试到电池低CT 取消测试. 修改RS232波特率命令:CB24 修改波特率为2400bpsCB48 修改波特率为4800bpsCB96 修改波特率为9600bps蜂鸣器的控制命令Ｑ打开和关闭蜂鸣器。
UPS 厂商，型号，版本的修改在RS232.asm 文件最后部分修改即可。
找到如下表：I_1K_TAB:DB '#ZhuHai ATA UPS ataC1K V3.01 *' 上表含义如下，厂商名，型号，版本。
科华UPS模块化UPS通信协议V1.2
BCD 码百位 BCD 码个位
BCD 码十位 BCD 码小数位
kW
输出有功功率 B 相
BCD 码百位
BCD 码十位
kW
通信协议
BCD 码个位
BCD 码小数位
输出有功功率 C 相
BCD 码百位 BCD 码个位
BCD 码十位 BCD 码小数位
kW
输出视在功率 A 相
BCD 码百位 BCD 码个位
BCD 码十位 BCD 码小数位
0 模块 9 不在线 模块 10 不在线 模块 11 不在线 模块 12 不在线 模块 13 不在线 模块 14 不在线 模块 15 不在线 模块 16 不在线
模块数据（0x02）
数据种类 模块号数 市电电压 A 相
市电电压 B 相
市电电压 C 相
bit7-bit4
bit3-bit0
模块号数
BCD 码百位
10∽1V
V
单体电池 31 电压
10∽1V
V
单体电池 32 电压
10∽1V
V
单体电池 33 电压
10∽1V
V
单体电池 34 电压
10∽1V
V
单体电池 35 电压
10∽1V
V
单体电池 36 电压
10∽1V
V
单体电池 37 电压
10∽1V
V
单体电池 38 电压
10∽1V
V
单体电池 39 电压
10∽1V
V
单位 V V V V V V V V V V V V V V V V V V V V V V V
通信协议
单体电池 24 电压
10∽1V
V
单体电池 25 电压
科华ups参数
科华ups参数
UPS，全称为不间断电源（Uninterruptible Power Supply），是一种为关键设备提供稳定电力供应的设备。
科华UPS（Kehua UPS）是一家全球领先的UPS制造商，总部位于中国广东省的深圳市。
下面是科华UPS的主要参数说明：
一、输入参数
1.1 输入电压范围：单相AC220V±20%（165-275V），三相AC380V±20%（285-475V）
1.2 输入频率范围：50Hz±10%，60Hz±10%
1.3 输入功率因数：0.99
1.4 输入电压失调度（当变压器供电）：≤±10%
2.4 输出空载损耗：＜3%
2.5 输出短路电流：＞3倍额定电流
三、电池参数
3.1 充电时间：5-8小时（充满）
3.2 电池类型：密封式铅酸蓄电池
3.3 电池电压：48V、96V、120V、192V、240V、360V（可定制）
3.4 电池容量选择范围：7AH-1000AH
四、可选功能参数
4.1 UPS通讯协议：RS232、RS485、SNMP、USB、ModBus
4.2 可选额外模块：环境监控模块、智能配电模块
4.3 可选配制备用并机：N+X并联、N+1冗余、2N双路
5、环境要求
5.1 工作温度范围：0℃-40℃
5.3 相对湿度：≤95%（无冷凝）
5.4 海拔高度：≤2000m。
UPS 技术协议(两篇)
UPS 技术协议（二）UPS 技术协议（二）本文为UPS（不间断电源）技术协议的延续，旨在进一步探讨UPS系统的相关技术要点和协议。
一、UPS系统的校验和恢复在UPS系统运行过程中，校验和的使用是至关重要的。
校验和可以用于校验数据包的完整性，一旦数据包损坏或丢失，就可以通过校验和进行检测并采取相应的恢复措施。
常用的校验和算法有循环冗余校验（CRC）和奇偶校验（Parity Check）。
循环冗余校验通常用于验证数据的完整性，奇偶校验则用于检测数据传输的错误。
当发现数据包损坏或丢失时，UPS系统应立即采取恢复措施。
恢复措施可以包括重新发送数据包、请求相邻节点重新发送丢失的数据包等。
二、UPS系统的电池管理电池是UPS系统的核心组件之一，对于UPS系统的稳定运行具有重要意义。
因此，对于UPS系统的电池管理十分关键。
首先，UPS系统需要进行电池容量的定期测试。
定期测试可以通过模拟真实负载进行，以确保电池容量在预期范围内。
对于电池容量低于预期的情况，应及时更换或维修电池。
其次，UPS系统应具备电池充电管理功能。
电池充电管理可以根据不同情况进行动态调节，以保证电池的充电状态始终处于最佳状态。
另外，UPS系统应配备电池温度控制功能。
电池在过高温度下工作，会导致电池寿命缩短，甚至引发故障。
因此，UPS系统应能够监测电池的温度，并在超过设定范围时采取降温措施。
三、UPS系统的负载管理UPS系统的负载管理是确保系统能够有效运行的重要环节。
负载管理主要包括负载分配和负载平衡两个方面。
负载分配是指将系统的负载合理分配到不同的节点上，避免某一节点的负载过大。
合理的负载分配可以提高系统的整体性能，并延长系统的寿命。
负载平衡是指在负载分配的基础上，进一步调整各个节点的负载，使各节点的工作负载更加均衡。
通过负载平衡，可以有效减少系统的响应时间和资源利用率，提高系统的性能。
四、UPS系统的故障检测和自动恢复UPS系统故障检测和自动恢复能力的提升对于系统的可靠性和稳定性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KELONG Powersoft交流电源监控管理系统前端智能设备通讯协议一、总则：本文规定了为实现集中监控管理而使用的电源设备产品在设计、制造中应遵循的通讯协议。
本通讯协议适用于科华公司设计、生产的前端智能电源设备和在这些设备的基础上构成的不同规模的监控系统。
二、物理层：、串行通讯口采用特殊脚位定义的RS232接口。
该接口机械结构和电气特性均按国际标准RS232接口定义。
其管脚定义如下：a、UPS端的脚位定义为：6脚通讯接收脚（RXD）7脚通讯地（GND）9脚通讯发送脚（TXD）b、电脑端脚位按标准RS232定义。
5 4 3 2 1 1 2 3 4 5♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦♦9 8 7 6 6 7 8 9M2502通讯电缆线UPS端（9芯针式）电脑端（9芯孔式）、数据传输方式：串行异步传输起始位1位数据位8位（低位在前）停止位1位无校验。
、通讯口数据传输速率为2400 bit/s、采用主从式的工作方式，上位机呼叫机内监控单元并下发命令，等待下位机应答。
若无应答或应答为无效命令，则进行下一次呼叫；若连续10秒无应答，则认为通讯链路中断。
UPS内的监控单元在接收到上位机的请求命令后，对命令进行判断并作出正确的响应。
三、信息类型及协议的基本格式：、信息类型：1、遥测模拟量信号：协议中对UPS内部的模拟量信息检测了包括输入市电电压（110V、220V 两档）、输出工作电压（110V、220V 两档）、电池剩余容量、负载百分比、环境温度和输入市电频率在内的六项基本工作参数。
其中电池剩余容量的检测是将当前UPS内部电池电压以电压值的形式送达上位机，通过上位机将这一值简化的与额定值正比成容量百分比。
2、遥测开关量信息：市电电压正常( L) / 异常( H)电池电压正常( L) / 低电压( H)Bypass( H) / boot( L)或Buck ActiveUPS 正常( L) / 故障( H)UPS为在线式( L) / 后备式( H)UPS 普通工作( L) / 测试工作状态( H)UPS 开( L) / 关( H)机状态蜂鸣器关( L) / 开( H)3、遥信基础信息：厂家名称UPS型号版本号额定电压额定电流额定电池电压4、遥控开关量：定时开/关机UPS测试放电蜂鸣器开/关、通讯格式：所有的通讯过程都是按：上位机发工作请求，UPS内的通讯模块在接收到请求后，对其作出相应的响应的工作模式来进行。
、UPS状态查询请求：该请求作为遥测UPS内部六项模拟量和8个开关量的主请求，每隔1秒钟发送一次，并在这之后等待UPS的响应。
格式：Computer：Q1<CR>UPS：QQQ b7b6b5b4b3b2b1b0<CR>注：当QQQ 中各模拟量十位或百位为0时，允许用20H替换30H例：当为时：在发送时为：20H 35H 30H 2EH 30H 或30H 35H 30H 2EH 30H当为时：在发送时为：20H 20H 30H 2EH 30H 或30H 30H 30H 2EH 30H状态信息描述：[ 每个量之间都有一个空格符]a、起始字符：（ 28Hb、输入电压（I/P voltage）：M 为0~9的整数，状态量单位为Vac。
c、输入故障电压（I/P fault voltage）：N 为0~9的整数，状态量单位为Vac。
** 对后备式UPS而言**目的是为了标识引起后备式UPS转入逆变模式的瞬间毛刺电压。
如有电压瞬变发生，输入电压将在电压瞬变前、后一个查询保持正常。
I/P异常电压将把瞬变电压保持到下一个查询。
查询完成后，I/P异常电压将与I/P电压保持一致，直到发生新的瞬变。
** 对在线式UPS而言**目的是为了标识引起在线式UPS转入电池供电模式的短时输入异常。
如有电压瞬变发生，输入电压将在电压瞬变前、后一个查询保持正常。
I/P异常电压将把瞬变电压保持到下一个查询。
查询完成后，I/P异常电压将与I/P电压保持一致，直到发生新的瞬变。
d、输出电压（O/P voltage）：P 为0~9的整数，状态量单位为Vac。
e、输出电流（O/P current）：QQQQQQ 是一个相对于最大允许电流的百分比，不是一个绝对值。
f、输入频率（I/P frequency）：R 为0~9的整数，状态量单位为Hz。
g、电池电压（Battery voltage）：或S 为0~9的整数。
对在线式单体电池电压显示方式为Vdc对后备式总电池电压显示方式为Vdc( UPS类型将在UPS状态信息中获得)h、环境温度（Temperature）：T 为0~9的整数，单位为︒C。
i、UPS开关量状态：<U><U>是以二进制数位表示法：<b7b6b5b4b3b2b1b0>,并以ASCII码单位传输的一个状态量。
b7：1表示市电电压异常b6：1表示电池低电压b5：1表示Bypass或Buck Activeb4：1表示UPS故障b3：1表示UPS为后备式（0表示在线式）b2：1表示测试中b1：1表示关机有效b0：1表示蜂鸣器开例：<U> 为00001001 B ，在发送时则为：30H 30H 30H 30H 31H 30H 30H 31H j、停止位：<CR> ⋯⋯⋯⋯⋯⋯⋯⋯ 0DH、测试10秒钟：格式：Computer：T<CR>UPS：测试10秒钟后返回市电供电此时的市电正常。
若在测试中发生电池低电压，则立即返回市电供电。
、测试到电池欠压：格式：Computer：TL<CR>UPS：测试到电池低电压后返回市电供电、测试规定的时间：格式：Computer：T<n><CR>UPS：测试<n>分钟若在测试中发生电池低电压，则立即返回市电供电。
<n>的范围为01~99分钟、开/关蜂鸣器格式：Computer：Q<CR>UPS无应答，仅将当前的蜂鸣器工作状态翻转。
当市电中断时，UPS会通过蜂鸣器给管理人员一个告警信息。
管理人员可用这条命令控制蜂鸣器是否鸣叫。
但当UPS发生任何一种异常现象时，蜂鸣器都将自动打开，、关机命令：格式：Computer：S<n><CR>UPS无应答，但输出在<n>分钟后关闭a、若输入电压保持异常，UPS的<n>分钟后关闭。
b、若在<n>分钟内电池低电压，UPS的输出将立即关闭。
c、UPS关机后，仍监视市电电压。
若市电恢复，UPS延时10秒后将市电输出。
d、<n>的范围是从.2 ，.3， ，01，02，up to 10 ，单位为分钟。
、关机后又开机命令：格式：Computer：S<n>R<m><CR>UPS：UPS在<n>分钟后关闭，并在<m>后重新开启。
a、关机顺序与前面的相同。
若<m>分钟的开机计时到后市电未恢复，则要等到市电恢复后在开机。
b、UPS处在关机延时中时，应能接受“C”命令取消关机。
c、UPS处在开机延时中时，“C”命令应能让UPS延时10秒后开机（市电正常）d、<n>的范围为.2，.3，⋯⋯⋯⋯01,02, ⋯⋯,up to 10e、<m>的范围为0001到9999、取消关机命令：格式：Computer：C<CR>UPS：取消所有的关机命令a、UPS处在关机延时中时，接受“C”命令取消关机。
b、UPS处在开机延时中时，“C”命令能让UPS延时10秒后开机（市电正常）、取消测试命令：格式：Computer：CT<CR>UPS：取消所有的测试命令、遥信UPS厂家信息命令：格式：Computer：I<CR>UPS：#Company_Name UPS_Model Version<CR>这个功能是使UPS能回答基本的生产厂家信息：谁生产的UPS；UPS的型号名；UPS的版本信息。
每个信息段的格式如下：Company_Name：15字符，不足填空格号UPS_Mode：10字符，不足填空格号Version：10字符，不足填空格号每个信息段的之间有一个空格符。
、遥信UPS额定值信息：格式：Computer：F<CR>UPS：# QQQ <CR>这个功能是使UPS能回答额定值信息。
每个信息段的之间有一个空格符。
信息段格式定义如下：额定电压：额定电流：QQQ电池电压：或额定频率：、无效命令和信息的处理：收到无效的命令时，UPS要将受到的内容原样返回。
若命令UPS无法返回信息，则返回“@”附1：接点式通讯UPS端的协议：该协议采用的世界最常用的规范，由Novell所定义，并在Microsoft Windows NT中采用的类比讯号通讯方式。
在与Smart UPS串行传输共用一个DB9通讯口的基础上，其脚位定义如下：2脚：市电异常4脚：通讯地（2脚、5脚的通讯地）5脚：电池欠压6脚：关闭UPS7脚：6脚的通讯地其中：2脚与4脚短路时表示市电异常；5脚与4脚短路时表示电池欠压；关机信号必须是在6脚与7脚短路，并维持1秒以上，同时市电还必须是异常情况下才有效。
附2：网卡插槽脚位定义：该内置式网卡可将UPS的信息转换为SNMP MIB II兼容规格的讯息，在网路上传输。
1脚（GND）：+9V地2脚（+9V）：+9V电源3脚（RXDUPS）：接CPU的RXD脚4脚（TXDUPS）：接CPU的TXD脚5脚（RXDPC）：接RS232口上的RXD脚6脚（TXDPC）：接RS232口上的TXD脚7脚：未用8脚（SNMPSIG）：接口卡侦测口，与10脚短接9脚（GND）：+9V地10脚（+Vcc）：+Vcc电源11~26脚：未用其中3，4，5，6脚信号电平为+10V和-10V。
附3：RS485通讯脚位定义：（其数据格式与RS232通讯一样）DB9：1脚Data —；3脚GND ；8脚Data +科华三进三出型UPS增补通讯协议该增补协议是在完全兼容单相UPS通讯协议的基础上，以相同的传输方式，增加几条针对三进三出型UPS的数据帧，实现对三相UPS的监控。
格式：Computer：G1<CR>UPS：!SSS PPP NNNN + <CR>状态信息描述：[ 每个量之间都有一个空格符]a、起始字符：！ 21Hb、电池电压（Battery voltage）：SSSSSS为0~999的整数，状态量单位为VDC。
c、电池剩余容量百分比（Battery Capacity percentage）：PPPPPP为0~100的整数，状态量单位为百分比。
