供配电系统无功补偿方案的选择

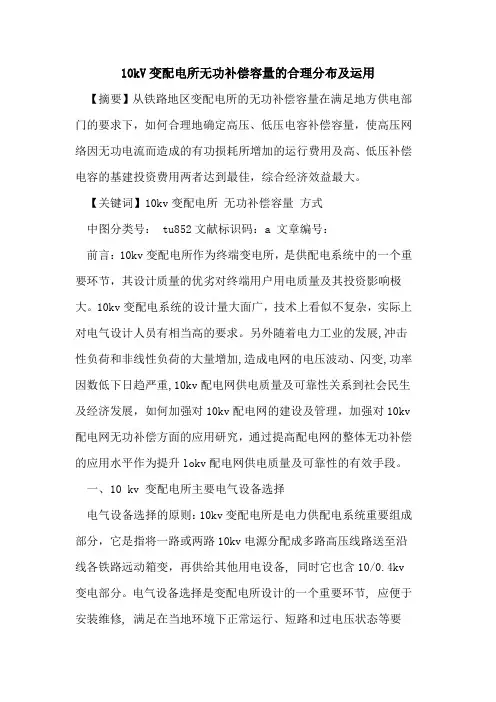

10kV变配电所无功补偿容量合理分布及运用
10kV变配电所无功补偿容量的合理分布及运用【摘要】从铁路地区变配电所的无功补偿容量在满足地方供电部门的要求下，如何合理地确定高压、低压电容补偿容量，使高压网络因无功电流而造成的有功损耗所增加的运行费用及高、低压补偿电容的基建投资费用两者达到最佳，综合经济效益最大。
【关键词】10kv变配电所无功补偿容量方式中图分类号： tu852文献标识码：a 文章编号：前言：10kv变配电所作为终端变电所，是供配电系统中的一个重要环节，其设计质量的优劣对终端用户用电质量及其投资影响极大。
10kv变配电系统的设计量大面广，技术上看似不复杂，实际上对电气设计人员有相当高的要求。
另外随着电力工业的发展,冲击性负荷和非线性负荷的大量增加,造成电网的电压波动、闪变,功率因数低下日趋严重,10kv配电网供电质量及可靠性关系到社会民生及经济发展，如何加强对10kv配电网的建设及管理，加强对10kv 配电网无功补偿方面的应用研究，通过提高配电网的整体无功补偿的应用水平作为提升lokv配电网供电质量及可靠性的有效手段。
一、10 kv 变配电所主要电气设备选择电气设备选择的原则：10kv变配电所是电力供配电系统重要组成部分，它是指将一路或两路10kv电源分配成多路高压线路送至沿线各铁路远动箱变，再供给其他用电设备, 同时它也含10/0.4kv 变电部分。
电气设备选择是变配电所设计的一个重要环节, 应便于安装维修, 满足在当地环境下正常运行、短路和过电压状态等要求，满足10 kv及以下变电所设计规范( jb50053- 94)以及10 kv 高压配电装置设计规范( gb50059- 92) 等规范的要求，并遵循以下几项原则：按正常工作条件选择额定电压和额定电流。
按短路情况来校验电器设备的动稳定和热稳定，按装置地点的三相短路容量来校验高压断路器的遮断容量。
电器设备的选择：高压断路器选择，在引进、消化并吸收的基础上,真空断路器所用材料及整机制造技术或产品技术性能均已过关，技术指标已接近或达到世界先进水平。
电动机无功补偿容量的选择及注意事项
电动机无功补偿容量的选择及注意事项浙江省宁海县供电局高补林采用低压静电电容器，在对感应电动机进行无功补偿时．准确、合理地选择补偿容量，可以最大限度地减少系统中流过的无功功率，降低电能的损耗，提高电压质量。
目前，我们对城关公用低压线路上的感应电动机，普遍推行无功就地补偿，以减少公用线路日益上升的线损，我局已作为技改措施计划落实。
1 容量选择1．l 单台三相电动机补偿容量，应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据，空载时必为过补偿。
因此，补偿容量按下式计算：（1）式中U——电动机的额定电压kVI0——电动机的空载电流 AQ——无功补偿容量kvar1．2 补偿容量的校正。
当电网的实际运行电压低于电容器的额定电压，则电容器输出容量达不到额定值，应按下式进行校正。
校正后为实际应补偿的容量：Q′=K2Q （2）式中U eB——电容器的额定电压U L——电网的代表日均方根电压值1．3 对电动机组的补偿，应根据其行业的特点，确定需要系数及同期率，然后由（1）、（2）式求得补偿容量。
2 运行时注意事项2．l 正常巡视电容器的运行情况，如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况．应及时处理，以防止事故扩大。
2．2在实际运行中，尤其是用电低谷，网络的电压将大大上升，当电网电压超过电容的额定电压的10％时，或电容器电流超过额定电流的1．3倍时，电容器应退出运行。
2.3补偿电容器一定要装设放电装置，放电装置按附图接线，运行时，K1闭合。
放电时，K2闭合。
放电回路不得装设熔丝。
2．4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。
10KV线路变压器及电动机无功补偿1．怎样进行无功补偿应采取就地平衡的原则，使电网任一时刻无功总出力（含无功补偿）与无功总负荷（含无功总损耗）保持平衡。
某供电局已实现了变电所的集中补偿，本文不再涉及，仅就10KV线路，配变与电动机的补偿加以讨论。
配网无功补偿容量优化配置与容量选择方法及应用前景探讨
科技 圈向导
２１ 年 Ｏ 期 ０２ 第 ６
配网无功补偿容量优化配置 与容量选择方法及应用前景探讨
（ 献县 电 力局 毛 卫 东 河北 献县 ０２５） ６ ２ ０
【 要】 摘 随着无功补偿装置在钦 州 １ｋ ０Ｖ低压 配网的广泛应用 ， 采用无功补偿技术来 改善城 乡电网供 电质 量， 高电网功 率因数 ， 提 已成为 当前一项非常重要技术措施。本文通过 对无功补偿设备的综述 ， 重点探讨 配网无功补偿容量如何优 化配置、 容量选择及应用前景。
３３ －跟踪补偿方法 所谓跟踪补偿方法其实是使用控制保护装置 ． 比如无功补偿投切 装置． 主要通过使用低压电容器组来 ４ ０ ０ Ｖ母线上 的企业用户给予来 实现 的 这种方法主要适合用在 因 １０ Ｖ 以上企业用户 ． ０ｋ Ａ 而且这种 方法可 以有效取代随机或者随器这些补偿方法 ． 同时补偿 的效果非常 好 具备运转方便 、 维护和管理工作量较小 的优点 。 明显的和前 面的补 偿方法 的使用寿命来说 ． 寿命长而且运转安全 、 可靠 ； 由于使用得控制 包 含装置相 当复杂 ． 在经济上得投入 可能很大 。
【 关键词 】 率因数 ； 功 无功补偿 ； 网损
压器连接起来 ． 给配 电变压器因空载运 行产生的无功消耗增加一 通过 ０引 言 ． 当相关 的配 电变压器运转在 空载或轻载的情况 在钦 州的某 ｌｋ Ｏ Ｖ配 电电网中． 考虑到要 改变电网功率 因素 ， 所以 定的补偿的方式实现 由于变压器 的空载励磁无功能够产 生无功负荷 ， 而且空 载无 功是 广泛的使用了无功补偿 的方法 ． 当然它能够很好 的改善电网电压的质 下 ． 这种随器补偿 的方法 由于具备 量、 是能够有效降 网络传 输时造成损耗 的有效方法 ， 无功补偿 相关设 配 电变压器产生无功负荷 的主要原 因。 维护管理简单而且确实有补偿无功消耗。能够达到就地 备包含有低压性质 的并 联 电容器 、 静止无 功补偿器 （ 简称 Ｓ Ｃ 、 Ｖ ） 以及 优安装简单、 同时也可降低电网传输时的传输 静止无功发生器还有调相机等设施 ． 当然使用得最多的是低压并联电 平衡并且能够有效配电的利用效率 ． 经济可行性较高 ， 这种方法也是 当前可以利用的有效方式 。 容器 ． 自 的其功率 消耗较少 ， 它 身 而且安装 方便 、 灵活 ． 备有 效降低 损耗 ． 具Leabharlann ２管理无功电网的指导原则 ．
无功补偿的三种应用方式：分散补偿、集中补偿、就地补偿—海文斯电气
无功补偿的三种应用方式：分散补偿、集中补偿、就地补偿引言：近些年，随之电网系统的完善，用电量经营规模的进一步扩大，电力工程的供应紧张使大家想起了降损环保节能，使用了无功补偿装置。
文中系统化详细介绍了低压无功补偿技术，并深入分析每个部件的选型和成套设备装置的技术，并对现阶段无功补偿的问题进行了一定的探讨和科学研究，以求同行业探讨。
1、无功功率并非不作功，它实际上有很大的用途。
它实际上是电感线圈性电磁场贮能与电容器电容性静电场贮能。
在交流电系统中，无功功率就保持稳定。
因为客户大多数是电动机，变压器等电感生负载，务必用容性输出功率来平衡它。
因此，无功补偿常见电力电容器。
据调查，在电网损耗中，10%的损耗为有功功率，而 30%~50%的损耗为无功功率。
海文斯电气案例：煤矿的电动机耗费的电磁能占所耗电量的 70%，而因为设计方案和应用等层面的缘故电动机的功率因素通常较低，一般约为cosφ=0.70。
要想更改这类现况，就必须把无功补偿列入到电网整体规划中，而选用选用无功补偿节能环保，既能够充分挖掘电网发展潜力又能够提升电能质量。
2、无功补偿方式低压无功补偿的总体目标是保持无功的就地平衡，一般采用商业用地方式有三种：分散补偿、集中补偿、就地补偿。
集中补偿一般在主变、配电站，但其补偿路线及变配电站的无功要求，可以填补就地补偿和分散补偿不足差的无功功率。
分散补偿一般高低压配电室室进行，补偿容积依据用电负荷状况尺寸而测算来的。
就地补偿是对大空间的某些负荷进行的，在负荷周边进行补偿，能够较大的降低电力能源的损耗。
这三种补偿方式，以就地补偿实际效果最好是，缺陷是其资金投入大，补偿机器设备利用率不高，有奢侈浪费怀疑。
在一般状况下三种方式相互配合应用，能够将供配电系统的无功补偿到有效的水平。
海文斯电气：以煤矿低压无功补偿设备在动力科的具体运用中的实际效果为例：以动力科回路所供的诸多变压器中的的 2# 变压器为例。
变压器为我矿设备科供电系统回路，在低压侧改装800kvar 无功补偿电容柜，设置 cosφ为 0.95，低于限值则全自动资金投入电容器组。

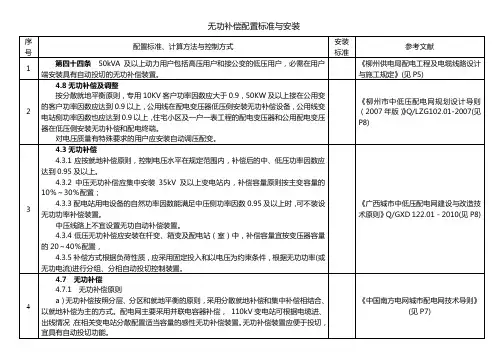

无功补偿配置标准与安装
6
6无功补偿
6.0.1设计中应正确选择电动机、变压器的容量，并应降低线路感抗。当工艺条件允许时，宜采用同步电动机或选用带空载切除的间歇工作制设备等。
6.0.2当采用提高自然功率因数措施后，仍达不到电网合理运行要求时，应采用并联电力电容器作为无功补偿装置。
6.0.12高压电容器组宜根据预期的涌流采取相应的限流措施。低压电容器组宜加大投切容量且采用专用投切器件。在受谐波量较大的用电设备影响的线路上装设电容器组时，宜串联电抗器。
《供配电系统设计规范》GB50052-2009
(见P11)
7
第六节、常用无功补偿与谐波滤波技术
《实用电气工程设计手册》上海电气工程设计研究院2011年（见P95）
6.0.3用户端的功率因数值，应符合供电部门的有关规定。
6.0.4采用电力电容器作为无功补偿装置时，宜就地平衡补偿，并符合下列要求：
1、低压部分的无功功率应由低压电容器补偿；
2、高压部分的无功功率宜由高压电容器补偿；
3、容量较大，负荷平稳且经常使用的用电设备的无功功率宜单独就地补偿；
4、补偿基本无功功率的电容器组，应在配变电所内集中补偿；
无功补偿配置标准与安装
序号
配置标准、计算方法与控制方式
安装标准
参考文献
1
第四十四条50kVA及以上动力用户包括高压用户和接公变的低压用户，必需在用户端安装具有自动投切的无功补偿装置。
《柳州供电局配电工程及电缆线路设计与施工规定》(见P5)
2
4.8无功补偿及调整
按分散就地平衡原则，专用10KV客户功率因数应大于0.9，50KW及以上接在公用变的客户功率因数应达到0.9以上，公用线在配电变压器低压侧安装无功补偿设备，公用线变电站侧功率因数也应达到0.9以上，住宅小区及一户一表工程的配电变压器和公用配电变压器在低压侧安装无功补偿和配电终端。
建井期间无功补偿方式的选用和容量的确定
载需要 的无功 功率 由电 容器 就 近 提 供 ， 除 了无 功 消
电流分 量在线 路上 的流 动 ， 减小 了线 损 ， 释放 了系统
Ｑｚ Ｃ ＝（
补偿方式 ， 准确地计算 补偿 容量 ， 以提 高供 配电系统功率 因数 和电压质量。 关键词 ： 无功补偿 ； 井； 建 补偿容量 ； 配 电系统 ； 供 无功损耗
中 图 分 类 号 ：Ｄ １ Ｔ ６１ 文 献 标 识 码 ： Ｂ 文 章 编 号 ：０ ５ ２ ９ （０ ０）２ ０４ — ２ １０ — ７ ８ ２ １ ０ — ０ ７ ０
统 过补 偿 。
荷 的装置与感性功率负荷并 联接在 同一 电路 ， 能量 在两种 负荷 之 间互 相 交 换 ， 性 负 荷 所 需 的无 功 功 感
率 可 由容性 负荷 输 出 的无 功 功率 补偿 。无 功 补偿 对 厂矿企 业供 配 电 系统 的安全 、 质 、 优 经济运 行 具有 重 要作 用 。合 理选 择 无 功 补 偿 方 案 和 补偿 容 量 ， 有 能 效提 高 系统 电压 的稳定 性 ， 使功 率 因数提 高 ， 保证 供 配 电系统 的 电压 质 量 ， 低 有 功 损 耗 ， 少 电 费 支 降 减 出， 充分 挖掘供 配 电 系统设 施输 送功 率 的潜力 。
高压 集 中补偿 的特 点 是 管 理 容 易 ， 行 维 护方 运 便 ， 偿效 率 高 。 补
１２ 低 压 集 中补 偿 ．
低 压 集 中补偿 的主要 目的是提 高专 用变 压器 功 率 因数 ， 实现 无功 就地 平衡 ， 降低配 电网损耗 和 改善 用户 电压 质 量 。这种 补偿 方式 能 补偿 变 电所 低 压母
ＦＣｌ ＦＣ２
图 １ 高压集 中补偿
民用建筑供配电系统中的无功补偿方式及其选择
（ １ ）变电站集中补偿 。针对 电网系统 的无 功平衡 ， 在变 电 站进行集 中补偿 。进行补偿的装置包括并联 电容器 、 静止补偿 器等 ， 目的是平衡 电网的无功功率 ， 提高 电网的功率 因数 ， 提高 母线 电压 ， 补偿变压器 和输 电线 路上的无功损耗 。这些 补偿装 置一般都接 在变 电站 的高 压母 线上 ， 因此容 易管 理且 维 护方 便， 但其缺点是对高压 配电网的降损不起任何作用 。 （ ２ ）配电线路分散补偿 。配 电线路上的无功补偿是通过在 线路 的杆塔上安装 电容 器来实 现的 。线路上 的补偿 点不 宜太 多； 控制方式要简单且 易操作 ， 不应采用分组投 切的控制 方式 ； 对线路 的补偿容量 也不 宜过大 ， 以免 补偿过剩 ； 保 护也应 从简
１ 无 功 补 偿 的 原 理
电 网输 出 的功 率 有 ２部 分 ： 一部分 是有 功功 率 ， 另一 部分
为无 功功率。有功功率 可直接转 化为能使用 的各种能量 ， 如 电
灯照明 、 煮饭 的热 能等 ； 无功功 率不 能以使用 能 的形 式体 现 出
来， 却是设备做功 的必备条件 。无功功率 的损耗在 以下 ２个公 设置 ， 可采用熔断器作 为过 载保 护装置 。配电线路无 功补偿方 式中可以体现 出来 。 式主要为线路和公用变压器提供所需要 的无功 功率 ， 该方 式 的
高、 线路上 电能损耗的降低有重要作用 。 在 电感元件 中电流做功时 ， 电流滞后于 电压 ９ Ｏ 。 ； 在电容元 件 中电流做 功时 ， 电压滞后 于电流 ９ ０ 。 ； 在 同一个 电路 中， 电感 电流与电容电流矢量方 向相反 ， 相差 １ ８ ０ 。 。如果在电容元件 电 路中有比例地 安装 电磁 元件 ， 就可 以抵 消两者 的电 流， 使 电压
配电网无功补偿方式的研究
偿方式。寻找合理的无功补偿方式及容量，提 高功率 因数，降低能量损耗 ，改善 电 压质量，从而达到降损节能、保 障安全。
关键词 ： 无功 补偿 ； 降损 ；配置原 则 ； 配电网
作者简介 ： 马珍畛 （９７ ） １８一 ，女，宁夏吴忠人 ，宁夏吴忠供电局调度通信中心，助理工程 师，主要研究方向 ：电力自 动化 ； 王玉俊
ＲＣ Ｄ就不得再作为保护线使用，也不得重复 接地 或接设备外露 少触 电事故，保护人民生命财产的安全。
可导 电部分，保 护线也不得接人 Ｒ Ｄ。 Ｃ 对于 Ｔ Ｔ系统 ，一般 采用漏 电总保护 和末级保护 的多级保 护方 式。居 民照明用户，由于配 电保护 装置安 装简单，因此都 应优 先选用具有漏 电保护、短 路保 护或过负荷保护、过压保 护 的多功能 ＲＣ 。在 同一线 路上 装设 ＲＣ Ｄ Ｄ的电气设备和 不装设 Ｒ Ｄ的电气设备不能共用一个接地体。 Ｃ
参考文献 ： ［苏景军， １ 】 薛婉瑜安 全用电［］ Ｍ 北京： 中国水利水电出版社，０４ ２０ 【 农村低压电力技术规程［］ ２ ］ Ｍ． 北京： 中国电力出版社 ，０２ ２０． ［ 朱照红 企业供电系统与安全用 Ｍ． ３ 】 ］ 北京： 工业出版社 机械
２ Ｏ Ｏ１
对于 ＴＮ —Ｃ系统 ，由于不允许剩余 电流保 护采取多级保 护
为 制 约 我 国 国 民经 济 发 展 的 瓶 颈 ，加 上 配 电 网建 设 滞 后 ， 网架 热 能）的电功率 。无功补偿 的道理就 是将同一电路中的电感 电
８￣ Ｃ，可采用一定比例安装特定的电容 薄 弱，设施 老化 ，线路 长，线径 小，配 电变压器 也大部分存在 流与电容电流方 向互差 １０ 高能耗 问题 。在众 多的节 电方式 中，无功补偿是节 能降耗 、改 元件，实现通过 电磁 元件 中的电路 达到相互 抵消电流 ，电流矢 善 电网电压 质量最方便、最经济有 效的方法 之一。无 功补偿是 量与电压矢量 的夹角缩小 ，从而能显著提高 电能作 功。采用无 电力 网建 设和 改造 的重要组 成部 分，它是保 持 网络无 功平衡， 功补偿方式具有重要 的现实作用。 提高电压质量 ， 降低网络损耗 的有效措施 ， 是降损措 施中投资
农村电网无功负荷的特点分析与无功补偿方法的确定
４ ３ ０ ６９ ０
摘 要 ： 农 村 电 网进 行 无 功 补 偿 ， 提 高 用 电设 备 的 功 率 因 数 改 善 电压 质 量 ， 小 网 损提 高 系 统 稳 定 水 平 的 有 效 手段 。 对 农村 电 网 无 对 是 减 在 功 负荷 的 特 点 分 析 的 基 础 上 ， 定 了农 村 配 电 网 无 功 补 偿 的 配 置 原 则 ， 确 无功 补 偿 地 点 的 确 定 与补 偿 方 法 的 选 择 以及 配 电 线 路 的 分 散 补 偿 ， 随 器 补 偿 机 补 偿 等 补偿 容 量 的 计 算 。 田表 明 ， 得 了提 高 功 率 因数 和 电能 质 ． 低 线路 损 耗 ， 少供 用 电费 用 的 良 好 效 果 随 应 取 降 减 关 键 词 ： 功 补 偿 技 术 功 率 因数 降 损 无 中图分 类号 ： ＴＭ７ 文 献标 识 码 ： Ａ 文章编号 ： ７１ ８ ０ｌ ） （ １ —０ ｌ ４ ９ ｘ ２ ｌ １ ｃ 一０ ６ —０ Ｊ Ｏ ０ ２
在 臼天生 产 ， 晚 更供 照 明，
压 器 处 于空 载 状 态 。
ห้องสมุดไป่ตู้
变
４农村配 电网无功补偿地点的确定与补偿 方法 的选 择
根 据 农 网 无 功 补 偿 的 配 置 原 则 ， 定 确 补 偿 装 置 时 ， 舀 先 确 定 补 偿地 点 ， 后 确 要 然 定 补 偿 方 法 。良材 配 电 网 毛 功 补 偿 地 点 一 ｜
１前 言
随 着 我 国 农村 经 济 的 迅 速 发 姨 和 农 村 用 电 量 的 增 加 ， 村 电 网 的 经 济 运 行 日益 农 受 到 重 视 ， 高 电 力 系统 设 备 的 利 用 能 力 提 和 电 网 系统 运 行的 经济 性 是 农 电企 业 面临 的 实 际 问 题 ， 是 电 力 系统 研 究 的 差要 方 也 向之 。 村 电 网 基 本 Ｌ以 自然 村 为 位 ， 农
电动机无功补偿容量的选择及注意事项
电动机无功补偿容量的选择及注意事项浙江省宁海县供电局高补林采用低压静电电容器，在对感应电动机进行无功补偿时．准确、合理地选择补偿容量，可以最大限度地减少系统中流过的无功功率，降低电能的损耗，提高电压质量。
目前，我们对城关公用低压线路上的感应电动机，普遍推行无功就地补偿，以减少公用线路日益上升的线损，我局已作为技改措施计划落实。
1 容量选择1．l 单台三相电动机补偿容量，应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据，空载时必为过补偿。
因此，补偿容量按下式计算：（1）式中U——电动机的额定电压kVI0——电动机的空载电流 AQ——无功补偿容量kvar1．2 补偿容量的校正。
当电网的实际运行电压低于电容器的额定电压，则电容器输出容量达不到额定值，应按下式进行校正。
校正后为实际应补偿的容量：Q′=K2Q （2）式中U eB——电容器的额定电压U L——电网的代表日均方根电压值1．3 对电动机组的补偿，应根据其行业的特点，确定需要系数及同期率，然后由（1）、（2）式求得补偿容量。
2 运行时注意事项2．l 正常巡视电容器的运行情况，如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况．应及时处理，以防止事故扩大。
2．2在实际运行中，尤其是用电低谷，网络的电压将大大上升，当电网电压超过电容的额定电压的10％时，或电容器电流超过额定电流的1．3倍时，电容器应退出运行。
2.3补偿电容器一定要装设放电装置，放电装置按附图接线，运行时，K1闭合。
放电时，K2闭合。
放电回路不得装设熔丝。
2．4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。
10KV线路变压器及电动机无功补偿1．怎样进行无功补偿应采取就地平衡的原则，使电网任一时刻无功总出力（含无功补偿）与无功总负荷（含无功总损耗）保持平衡。
某供电局已实现了变电所的集中补偿，本文不再涉及，仅就10KV线路，配变与电动机的补偿加以讨论。
供电系统无功补偿原理
供电系统无功补偿原理
供电系统无功补偿的原理主要是通过并联电容器来实现的。
感性负载在运行过程中需要建立交变磁场，这种功率叫做无功功率。
感性负载所需要的无功功率可以由容性负荷输出的无功功率来补偿。
通过并联电容器，容性负荷能够提供感性负荷所需要的无功功率，从而减少无功功率在电网中的传输，降低电网的损耗，提高功率因数。
无功补偿可以提高功率因数，是一项投资少、收效快的降损节能措施。
无功补偿的基本原理是：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。
这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率来补偿。
当前，国内外广泛采用并联电容器作为无功补偿装置。
这种方法安装方便、建设周期短、造价低、运行维护简便、自身损耗小。
通过无功补偿，可以改善电网的电压质量，提高输电稳定性和输电能力，满足用户的用电需求，提高用电质量。
变压器容量及无功补偿量的选择
变压器容量及无功补偿量的选择在供配电设计工作中，变压器容量及无功补偿量的选择是整个电气设计工作中的重要环节之一，也是作为一名电气设计人员应该掌握的基本知识。
为了让初学者能尽快掌握选择方法，本文将对变压器容量及无功补偿量的基本计算和选择进行介绍。
标签：变压器；容量；无功补偿量；选择1、前言作为一名配电网的电气设计人员，由于经常有建院电气专业人员提供的资料，常会忽略变压器容量选择的计算，但在做改造的工程设计时，当用户增加用电负荷时，则需核验变压器容量是否满足使用要求，确定是否需要进行变压器增容。
本文对计算过程进行规纳整理，旨在提供一些方便实用的计算方法。
2、介绍几种常用的负荷计算方法常用的负荷计算方法有需要系数法、利用系数法、单位面积功率法、综合单位指标法、单位产品耗电量法等。
上面几种计算方法的特点及适用场合：需要系数法计算过程比较简便，应用广泛，适用于设备功率已知的情况；利用系数法的计算结果比较接近实际，但计算过程稍繁，适用于设备功率或平均功率已知的情况，比如工业企业电力负荷计算；单位面积功率法、综合单位指标法、单位产品耗电量法计算简便，精度低，受多种因素影响，变化范围大，适用于设备功率不明的情况，或者设计前期、可研和方案设计阶段。
3、介绍用需要系数法进行变压器容量及无功补偿量选择的基本计算过程本方法应用范围：一般用于民用建筑设计，各用电设备功率已知的项目。
（1）变压器容量选择计算下面①、②为变压器补偿前低压侧总计的计算公式：①Pc= KΣp·Σ（Kd·Pe ）{计算有功功率=有功功率同时系数·Σ（需要系数·每回路用电设备组的设备有功功率）}②Qc= KΣq·Σ（Pc·tgΦ）{计算无功功率=无功功率同时系数·Σ（计算有功功率*计算负荷功率因数角的正切值）}③Sc = {计算视在功率=}【注：Pc：计算有功功率（kW）；Qc：计算无功功率（Kvar）；Pe：每回路用电设备组的设备有功功率（kW）；Kd：需要系数（查表取值）；tgΦ：计算负荷功率因数角的正切值（查表取值）；KΣp、KΣq：有功功率、无功功率同时系数，通常KΣp取0.8～0.9、KΣq 取0.93～0.97，简化计算时KΣp和KΣq可都取KΣp ；Un：系统标称电压（线电压或额定电压）（kV）；Sc：计算视在功率（kV A）】根据上述计算所得的“计算视在功率”初步选择变压器容量。
浅谈工厂供配电系统无功补偿
浅谈工厂供配电系统无功补偿1. 引言1.1 引言工厂供配电系统是工厂生产运行的重要组成部分，其稳定性和可靠性直接关系到生产效率和安全性。
在工厂供配电系统中，无功补偿是一个至关重要的环节。
无功补偿是指在电力系统中为了提高功率因数而进行的补偿措施。
在工厂中，因为大量的电动设备和变压器等非线性电器的存在，会导致系统中产生大量的无功功率，造成功率因数下降，影响系统的稳定性和效率。
对工厂供配电系统进行无功补偿是非常必要的。
本文将从工厂供配电系统的概述开始介绍，接着探讨无功补偿的重要性，然后介绍无功补偿设备的分类和原理，最后分析无功补偿在工厂供配电系统中的具体应用。
通过对这些内容的详细讨论，读者将能够更好地了解工厂供配电系统无功补偿的重要性和作用，为工厂的电力系统运行提供有力的支持。
2. 正文2.1 工厂供配电系统概述工厂供配电系统是工厂生产过程中不可或缺的重要组成部分。
它承担着将电能从电源输送到各个用电设备的任务，保障了工厂正常运转的电力需求。
工厂供配电系统一般包括变电站、配电房、配电线路和各种用电设备等组成部分。
在工厂供配电系统中，变电站起着将高压电能转变为低压电能的作用，同时调节电压和电流大小，保证正常供电。
配电房则负责将电能分配到各个用电设备，确保各个设备能够正常运行。
配电线路将电能从变电站传输到配电房和各个用电设备，是供配电系统中至关重要的一部分。
工厂供配电系统的运行离不开无功补偿装置的支持。
无功补偿装置通过补偿电力系统中的无功功率，提高了功率因数，减小了系统中的无功功率，提高了供电系统的稳定性和可靠性。
通过无功补偿装置的安装和调整，能够有效降低电网负荷，减少电网损耗，提高供电质量。
工厂供配电系统是工厂正常运转的基础，无功补偿装置在其中扮演着重要的角色，对保障供电系统的安全稳定运行有着不可替代的作用。
2.2 无功补偿的重要性无功补偿在工厂供配电系统中起着至关重要的作用。
无功功率是电力系统中的一种虚功，虽然不参与能量传输，但却对系统性能有着直接影响。
10kV及以下供配电系统的负荷计算和无功功率补偿
Power Electronics •电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 219【关键词】10kV 供配电系统 负荷计算 无功补偿作为供配电系统的重要组成部分之一，10kV 供配电系统在电力系统中的应用范围较广，对10kV 供配电系统负荷进行精确计算，以及对无功补偿技术进行有效应用，可有效提升供配电系统的稳定性与持续性，使其在社会生产生活中发挥最优效用。
本文就此展开了论述。
1 电力负荷的分级10kV 及以下供配电系统的负荷计算和无功功率补偿文/周鲁根据实际应用环境及需求的不同，电力负荷通常具有不同的级别，对应不同的社会生产生活实际。
一般而言，通常可以将电力负荷分为如下几个层级。
首先是一级负荷，即供配电系统的最高负荷。
一级负荷对社会生产生活的影响极为直接而深远，表现为一旦负荷中段，将在政治、经济、交通、通信等方面造成严重负面影响，影响社会正常运行，甚至造成社会安全事故，因此对其连续性及可靠性有着较高要求，在供配电系统的应用中，需要采取针对性措施防止其供应中段。
其次是二级负荷，二级负荷的稳定性要求仅次于一级负荷。
当二级负荷出现故障问题，供应不连续时，会对社会经济运行产生较大程度上的影响，对于部分人员密集场所会出现混乱失控现象，同时会对政治、经济、交通等带来较大不便。
其次是三级负荷，即除一级负荷与二级负荷之外的最低最层级的负荷，对社会经济生活的影响相对较小，但其在供配电系统中所发挥的重要作用不容忽视。
对供配电系统的电力负荷进行适当分级，有利于依据不同分级制定不同的供配电系统设计与运行策略，提高电气设备保护的针对性，为社会生产生活的持续稳定运行提供基础性的能源供应保障。
2 负荷计算的目的和意义负荷计算是进行供配电系统设计的重要环节之一，理想的负荷计算可为优化供配电系统设计效果，提高供配电系统的安全性与经济性具有关键意义。
无功补偿容量与地点的选择
无功补偿容量与地点的选择摘要：无功功率补偿装置可提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
分析了电网损耗的原因，提出无功补偿功率因数选择要点，阐明了无功补偿地点选择的实用效果。
关键词：无功补偿；电容；功率因数；节损效益1.概述：式中Un、In分别为第n次谐波电压、电流的有效值；Φn为Un与In的夹角。
上述功率定义，分别考虑了各次谐波在线性电抗上单独形成的无功功率。
1.2无功源向公用电网中注入无功电流或在公用电网中产生无功的电气设备，统称为无功源。
（发电机、同步调相机、静电电容器、静止无功补偿器等等）1.3无功负荷异步电动机在电力系统（特别是无功负荷）中占的比重很大。
系统无功负荷的电压特性主要由异步电动机决定。
变压器的无功功率损耗在系统无功损耗中占有相当的比重，还有输电线路。
1.4无功补偿的理论依据保证用户处的电压接近额定值是电力系统运行调整地基本任务之一。
电力系统的运行电压水平取决于无功功率的平衡。
系统中各种无功电源的无功功率输出应能满足系统负荷和网络损耗在额定电压下对无功功率的需求，否则电压就会偏离额定值。
电力系统无功功率平衡的基本要求是：系统中的无功电源可能发出的无功功率应该大于或至少等于负荷所需的无功功率和网络中的无功损耗之和。
为了保证运行可靠性和适应无功负荷的增长，系统还必须配置一定的无功备用容量。
令QGC 为电源供应的无功功率之和，QLD为无功负荷之和，QL为无功功率损耗之和，Qres为无功功率备用，则系统中的无功功率的平衡关系式为QGC -QLD-QL=QresQres>0表示系统中无功功率可以平衡且有适量的备用；如Qres<0表示系统中无功功率不足，应考虑加设无功补偿装置。
从无功功率平衡，电压调整和经济运行这三个不同的角度考虑无功补偿问题。
一般说这三个方面的要求是不会相互矛盾的，为满足无功功率平衡而设置的补偿容量必有助于提高电压水平，为减少网络电压损耗而增添的无功补偿也必然会降低网损。
浅析供配电系统三相不平衡的无功补偿
浅析供配 电系统 三相不平衡 的无功补偿
Ｐ ｏ ｗｅ ｒ Ｓ ｕ ｐ ｐ ｌ ｙ ａ ｎ ｄ Ｄｉ ｓ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ Ｓ ｙ ｓ ｔ ｅ ｍ
Ａｎａ ｌ ｙｓ ｉ ｓ ｏ ｆ Ｒｅ ａ ｃ ｔ ｉ ｖ ｅ Ｐ ｏ ｗｅ ｒ Ｃｏ ｍｐｅ ｎ ｓ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｔｈ ｒ ｅ ｅ ． Ｐｈ ａ ｓ ｅ Ｕｎ ｂ ａ ｌ ａ ｎ ｃ ｅ ｉ ｎ
【 关键词 】 无功 补偿； 三 相不平 衡； 电容器
【 Ｋ ｅ ｙ ｗ ｏ ｒ ｄ ｓ ］ ｒ ｅ ａ ｃ ｔ ｉ ｖ ｅ ｐ ｏ ｗ ｅ ｒ ｃ ｏ ｍ ｐ ｅ ｎ ｓ ａ ｔ ｉ ｏ ｎ ｔ ｈ ｒ ｅ ｅ — ｐ ｈ ａ ｓ ｅ ｕ ｎ ｂ ａ ｌ ａ ｎ ｃ ｅ ； ｃ ａ ｐ ａ ｃ ｉ ｔ ｏ ｒ
１ ０ ０ ｋ Ｖ・ Ａ及 以上 高压供 电用户功 率因数为 ０ ． ９以上 ，其他电 力用户和大 、中型电力排 灌站 、趸购转售 电企业 ，功 率因数
０ ． ８ ５以 上 【 ” 。
２ 并联 电容 无功补偿的种类
在工程技 术 中主 要采用并 联电容的方法实 现无功 补偿 ，
【 摘 要】 单相电器在三相供电中 数量多， 引 起三相不平 衡的同时 还导 致无功 补偿难度加大。 论文分析了 三相不平 衡的无 功补偿问
题， 采用先三相共 同补偿 ， 再单相独立补偿的混合补偿方法 ， 避免在三相共 同补偿 时出现 过补偿和欠补偿情况 。保证 了无功补偿 的 高效性 、 可靠性、 经济性 ， 取得较好效果。
【 Ａ ｂ ｓ ｔ ｒ ａ ｃ ｔ ］ Ｉ ｎ ｔ ｈ ｅ ｔ ｈ ｒ ｅ ｅ — ｐ ｈ ａ ｓ ｅ ｐ ｏ ｗ ｅ ｒ ｓ ｕ ｐ ｐ ｌ ｙ ， ｈ ｔ ｅ ｎ ｕ ｍ ｂ ｅ ｒ ｏ ｆ ｓ ｉ ｎ ｇ ｌ ｅ — ｐ ｈ ａ ｓ ｅ ｐ ｏ ｗ ｒ ｅ ｓ ｕ ｐ ｐ ｌ ｙ ｉ ｓ ｍ ｏ ｒ ｅ ａ ｎ ｄ ｍ ｏ ｒ ｅ ｓ ｅ ｒ ｉ ｏ ｕ ｓ ， ｗ ｈ ｉ ｃ ｈ ｌ ｅ ａ ｄ ｓ ｔ ｏ ｈ ｔ ｅ ｕ ｎ ｂ ａ ｌ ｎ ａ ｃ ｅ ｏ ｆ
无功补偿的作用和补偿容量的选择方法
摘要:依据用电设备的功率因数，可测算输电线路的电能损失。
通过现场技术改造，可使低于标准要求的功率因数达标，实现节电目的。
本文分析了无功补偿的作用和补偿容量的选择方法，着重论述了低压电网和异步电动机无功补偿容量的配置。
结合应用实例说明采用无功补偿技术，提高低压电网和用电设备的功率因数，已成为节电工作的一项重要措施。
1、前言无功补偿，就其概念而言早为人所知，它就是借助于无功补偿设备提供必要的无功功率，以提高系统的功率因数，降低能耗，改善电网电压质量。
无功补偿的合理配置原则从电力网无功功率消耗的基本状况可以看出，各级网络和输配电设备都要消耗一定数量的无功功率，尤以低压配电网所占比重最大。
为了最大限度地减少无功功率的传输损耗，提高输配电设备的效率，无功补偿设备的配置，应按照“分级补偿，就地平衡”的原则，合理布局。
(1)总体平衡与局部平衡相结合，以局部为主。
(2)电力部门补偿与用户补偿相结合。
在配电网络中，用户消耗的无功功率约占50%～60%，其余的无功功率消耗在配电网中。
因此，为了减少无功功率在网络中的输送，要尽可能地实现就地补偿，就地平衡，所以必须由电力部门和用户共同进行补偿。
(3)分散补偿与集中补偿相结合，以分散为主。
集中补偿，是在变电所集中装设较大容量的补偿电容器。
分散补偿，指在配电网络中分散的负荷区，如配电线路，配电变压器和用户的用电设备等进行的无功补偿。
集中补偿，主要是补偿主变压器本身的无功损耗，以及减少变电所以上输电线路的无功电力，从而降低供电网络的无功损耗。
但不能降低配电网络的无功损耗。
因为用户需要的无功通过变电所以下的配电线路向负荷端输送。
所以为了有效地降低线损，必须做到无功功率在哪里发生，就应在哪里补偿。
所以，中、低压配电网应以分散补偿为主。
(4)降损与调压相结合，以降损为主。
2、影响功率因数的主要因素功率因数的产生主要是因为交流用电设备在其工作过程中，除消耗有功功率外，还需要无功功率。
动态补偿和静态补偿
动态补偿与静态补偿在我们的供配电系统当中，无功功率对供配电系统和负载的安全、有效的运行，是非常重要的。
在电力系统中，大部分变电设备和用电设备的阻抗是感性的，也就意味着它们需要消耗无功功率，很显然，这些无功功率通过供电系统由发电机提供并且通过长距离的传送是非常不合理的，在大容量的系统中也是不可能的，所以，合理的方法就是在需要无功功率的地方向系统提供无功，即我们平时所说的无功补偿。
无功补偿在系统中是必不可少的，它的主要作用是提高供配电系统的功率因数，从而提高输电设备和变电设备的利用率，提高用电效率，降低用电成本；另外，在长距离输电线路中，在合适的地点加装动态无功补偿装置，还可以改善输电系统的稳定性，提高输电能力，稳定受电端及电网的电压。
产生无功功率的方法有三种：1、早期的典型代表为同步调相机，体积庞大造价高，已渐渐淘汰；2、第二种是并联电容器的方法，主要的优点是成本低，易于安装使用，但是需要根据系统可能存在谐波等电能质量问题，根据不同用户的供电情况、负荷情况、电压等级等条件，进行设计；串联电抗器的电容器补偿装置是提高功率因数Z广泛的一种方式，当用户系统负荷为连续性生产，负载变化率不高时，一般建议采用FC的固定补偿方式，也可以采用由接触器控制的分步投切的自动补偿方式（例如50kvar、100kvar、200kvar、600…），这个对于中压、低压供配电系统都适用；主要应用在大部分的用电场所，石油化工、水处理、公共建筑、水泥、造纸等。
当负荷变化较快，或者为冲击性负荷时，需要快速补偿，例如橡胶行业的密炼机，通常在1-2分钟内系统对于无功功率的需求从0kvar上升至1500kvar，然后又下降至0kvar。
但是由于一般的无功自动补偿系统所采用的电容器，从运行状态断开，退出电网后，在电容器的两极之间存有残压，残压的大小无法预知，需要1-3分钟的放电时间，所以再次投入电网的间隔至少要等到残压通过电容器内部的放电电阻消耗至50V以下时才能进行第二次投入使用，所以无法做到快速响应；另外，由于系统存在大量谐波，由电容器串联电抗器组成的LC调谐式滤波补偿装置需要大容量的投入来保证电容器的安全，但是同时也有可能造成系统过度补偿，呈容性；于是，也就有了通常所说的静止功补偿装置：（SVC---Static Var Compensator）诞生了，其典型的SVC代表是由TCR（Thyristor Controlled Reactor）+FC（Fixed Capacitor）组成的，即晶闸管控制电抗器+固定电容器组（通常需要串联一定比例的电抗器），静止无功补偿装置的重要性是它能够通过调节TCR中晶闸管的触发延迟角来连续调节补偿装置的无功功率；SVC这种补偿形式目前主要在中高压配电系统中应用，对于负载容量大、谐波问题严重、冲击性负荷、负载变化率高的场合特别适用，例如钢厂、橡胶、有色冶金、金属加工、高铁等；除了SVC，还有TSC（Thyristor Switch Capacitor），即晶闸管投切的电容器组，采用晶闸管来代替接触器的快速投切方式，主要使用在低压配电系统，例如焊接设备特别多的汽车制造、造船、机械加工等；MCR（Magnetic Controlled Reactor）即磁阀式可控电抗器，通常与FC配合使用。
无功功率计算及补偿装置选用
无功功率计算及补偿装置选用摘要：石化企业电网中感性负载较多，例如异步电机、变压器等。
电动机作为旋转负荷，需要一部分电流建立励磁磁场，该电流称为励磁电流，这部分电流产生的功率为无功功率，从而导致功率因数较低。
因此电网中通常装有无功补偿装置改善电能质量、降低网络损耗。
无功补偿设备通过自身容性无功补偿系统感性无功，能够起到提高功率因数、加大电机出力、降低电网损耗等作用。
提高功率因数的作用包括减少线路中的总电流、减少设备投资、改善电能质量、增加系统裕度、增加负载容量、减少电费支出等。
本文介绍了无功补偿原理、无功补偿方式、补充容量计算方法，并以“供风变电所高压无功补偿”为例详述补偿量的计算方法。
关键词：无功补偿；电容器；功率因数；电抗器引言石化企业主要用电设备为空压机、各类风机、泵类等感性负载，这些感性设备在生产运行时要吸收大量的无功功率。
而无功功率的增加会造成企业供配电系统功率因数降低，从而出现供配电系统电压下降、电机等设备效率降低、线路损耗增加以及供配电系统供电能力下降等情况。
因而进行无功功率补偿，提高供配电系统功率因数对化工企业节能降耗有着极其重要的意义。
1 无功补偿原理造成功率因数低的主要原因是电网中的感性负荷，其无功电流相位滞后电压90度，由于容性负荷的无功电流相位超前电压90度，与感性无功电流的相位差180度。
因此可用容性无功电流抵消感性无功电流，缩小功率因数角。
一般情况下，可用电容器来补偿负荷产生的无功电流。
2 无功补偿方法按照无功补偿装置安装地点进行分类，无功补偿方法包括“集中补偿”和“就地补偿”。
3 补偿量计算方法在交流电网中，电压与电流向量之间的夹角Φ称为功率因数角，cosΦ则为功率因数。
功率因数的大小反映着电网中有功功率所占比例。
当功率因数大时，有功功率传输的多，无功功率传输的少。
所以在电力传输过程中应尽量提高功率因数，加大有功功率的比例，提高电能传输效率。
3.1无功补偿量无功补偿量按（1）式确定：P-----负载有功功率（kW）Qc------补偿电容值(kvar)cosΦ1-----补偿前负载的功率因数cosΦ2-----补偿后负载的功率因数3.2 补偿容量的修正由于电容器的补偿容量与其额定电压的平方成正比,系统的运行电压比所选用的电容器额定电压会低，需按下式进行修正。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0引言韶钢新一钢供电系统负荷存在多样性，无功功率消耗大，自然功率因数低，谐波大。
因此解决好电网的无功功率补偿和谐波治理问题，对于提高炼钢供配电系统电能质量、保证设备安全运行、节能降耗、充分利用电气设备的出力等具有重要的意义。
1无功补偿1.1无功补偿作用在炼钢供配电系统中，电动机、变压器等设备是无功功率消耗大户，电力线路、变频器、气体放电电灯、电焊机、空调及其它大多数设备也都是无功功率消耗户。
如果所需要的无功功率由外部供电网络经过长距离传送，通常不合理也不可能。
如果这些所需要的无功功率不能及时得到补偿，对炼钢供电系统电能质量就会造成严重影响。
无功功率补偿作用有：（1）稳定受电端及电网的电压，提高供电质量。
（2）提高供用电系统及负载的功率因数，降低设备容量，减小功率损耗。
（3）减少线路损失，提高电网的有功传输能力。
（4）降低电网的功率损耗，提高变压器的输出功率及运行经济效益。
（5）降低设备发热，延长设备寿命，改善设备的利用率。
（6）高水平平衡三相的有功功率和无功功率。
1.2无功补偿方法及原则配电网中常用的无功补偿方式包括：在高低压配电线路中分散安装并联电容器组；在配电变压器低压侧和车间配电屏间安装并联电容器以及在单台用电设备附近安装并联电容器(就地补偿)等。
目前，常采用的无功补偿方式有就地无功补偿、分散无功补偿和集中无功补偿。
就地无功补偿采用电容器直接装于用电设备附近，与其供电回路相并联，常用于低压网络；分散无功补偿常采用高压电容器分组安装于电网的10kV和6kV配电线路的杆架上、公用配电变压器的低压侧、用户各车间的配电母线上，达到提高电网的功率因数、降低供电线路的电流、减少线损的目的；集中无功补偿采用变电站或高压供电电力用户降压变电站母线上的高压电容器组，也包括集中装设于电力用户总配电高低压母线上的电容器组，其优点是有利于控制电压水平，且易于实现自动投切，利用率高，维护方便，能减少配电网、用户变压器及专供线路的无功负荷和电能损耗，但是不能减少电力用户内部各条配电线路的无功负荷和电能损耗。
根据P＝S cosφ，当功率因数cosφ＝1时，有功功率P等于变压器的视在功率S，而当功率因数为0.6～0.7时，如不进行补偿，供电变压器的效率就很难提高，如1000kVA的变压器仅能带600~700kW的有功功率。
供配电系统无功补偿方案的选择刘火红，陆吉利，李权辉，左文瑞（宝钢集团广东韶关钢铁有限公司炼钢厂，广东韶关512123）摘要：介绍无功补偿的作用、方法及原则，分析炼钢供配电系统负荷性质及无功补偿的必要性，并提出各供配电系统的无功补偿方案。
关键词：负荷；无功补偿；功率因数Selection of Reactive Power Compensation Scheme for Distribution SystemLIU Huo-hong,LU Ji-li,LI Quan-hui,ZUO Wen-rui(Steel Plant of Guangdong Shaoguan Iron&Steel Co.,LTD of Baosteel Group,Shaoguan512123,China)Abstract:The function,method and principle of reactive power compensation are introduced.The nature of the supply load and distribution system of steel making and the necessity of reactive power compensation are analyzed.The reactive pow-er compensation programs of the power supply and distribution system are proposed.Keywords:load;reactive power compensation;power factor作者简介：刘火红（1972-），三电主管，电气工程师，从事电气自动化管理工作。
收稿日期：2013-10-15电力专栏892014自动化应用3期而采用无功自动补偿，功率因数可控制在0.95～0.98，增容效果非常显著。
在380V／220V低压网提倡采用分散自动无功补偿方式［1］。
无功补偿的原则：分散补偿与集中补偿相结合，以分散为主。
2无功补偿方案的选择2.1LF炉35kV供配电系统2.1.1LF炉负荷LF炉在冶炼过程会产生电压波动，将影响LF炉的输入功，使冶炼时间和成本增加；LF炉电极电弧为非线性，将导致2～7次高次谐波的产生，影响供电系统的电能质量；LF炉的自然功率因数低，在整个冶炼过程中为0.7左右，使电网电能质量不能满足电力部门的相关规定；LF炉三相负荷存在不平衡，将产生一定的负序电流，使电力系统中以负序电流为起动元件的许多保护及自动装置产生误动作。
2.1.2方案选择由于LF炉为冲击性、非线性负荷，自然功率因数低，应选用能快速跟踪电力系统无功功率变化，实现无功功率动态补偿的SVC装置。
SVC具有3个主要功能：抑制电压波动、改善功率因数、吸收电网谐波。
成套装置一般由可调电抗（通过可控硅单元或硅阀调节）、FC无源滤波、以及控制和保护系统组成。
根据可调电抗器的调节方式及工作原理不同，又可分为TCR 型（晶闸管控制的电抗器）、TCT型（晶闸管控制的变压器）、MCR型（磁控电抗器）3种类型。
MCR型SVC 无功补偿装置在损耗、噪音、可靠性、后期维护等指标上具有优势。
韶钢第三钢厂的3座LF炉（2套MCR 型SVC无功补偿装置）和新一钢的2座LF炉（2套MCR）均由四总降供电，正常工作时，第三钢厂的一套MCR和新一钢厂的一套MCR都由四总降的一段35kV母线供电。
这样，正常工作时一段母线上有2套MCR并列运行；最严重的情况是当受电电源故障或检修时，一段母线上可能有3套或4套MCR并列运行。
这些情况都可能引发并联、串联谐振，也可能会造成谐波放大，影响到四总降的安全运行。
为确保5座LF 炉叠加后的谐波电压、谐波电流、电压闪变、电压波动等相关电能指标能满足要求，同时从设备的可靠性、备件的通用性等方面综合考虑，新一钢2座LF炉选用MCR型SVC无功补偿装置。
2.2炼钢吊车供配电系统2.2.1负荷分析吊车是频繁起动、冲击性较大的设备，特别是炼钢厂，铸造吊车吨位大，电动机容量大，起动冲击电流为额定电流的数倍，对电网冲击很大，自然功率因数很低(0.5～0.7)。
另一方面，天车都由变频器、直流调压调速装置和PLC控制，对供电电源的品质如供电电压、电源的持续性、干扰、高次谐波等要求较高。
若不进行无功补偿，则可能造成变频器及直流调压调速装置、PLC模块的故障较多，造成变频器损坏、PLC电源模块烧毁、调压装置失灵等现象，天车的正常运行将受到影响。
吊车补偿的无功功率补偿量计算公式为：Q c=aP30q c式中，Q c为需要补偿的无功容量；a为平均负荷系数，取0.7-0.8；P30为总计算负荷kW；q c为补偿率，kvar／kW。
2.2.2无功补偿方案选择（1）选用就地补偿方案，就地平衡无功负载，消除无功功率对供电系统的影响，使整个供配电设施都以较小电流供电，从而减少损耗和供电线路压降。
建议选用TSC(晶闸管投切电容器)动态无功补偿装置，动态跟随负载无功功率变化。
武钢第一炼钢厂、杭钢炼钢厂就是在吊车供配电系统中采用了TSC动态无功补偿装置，提高了功率因数，取得了很好的经济效益。
（2）天车滑触线电源受电点要合理分布。
由于炼钢厂天车吨位很大，供电线路及天车运行的距离很长，受电点的电压一般都在额定380V以下，所以在设计阶段就要处理好滑触线电压降问题，使其不超过允许值(包括供电线路在内，到滑触线末的压降不得超过5％)。
2.3炼钢照明供配电系统2.3.1负荷分析光源所采用的镇流器大多为电感线圈式结构，它在交流供电电路中呈现电感性，是无功功率消耗户，功率因数低（如荧光灯的功率因数一般为0.33～0.6、高压汞灯为0.4～0.65、高压钠灯为0.42～0.6、金属卤化物灯为0.4～0.64），从而造成照明供电系统功率因数下降，影响电源设备潜力的发挥，增大线路损耗。
据有关资料介绍，对安装100盏250W高压钠灯的线路进行电容器无功补偿，将功率因数由0.44提高至0.8，结果供电电流由补偿前的300A降至141A，工作电流下降了大约一半，表明该照明系统通过无功补偿为供电电源系统腾出了一半的容量空间。
另外，照明系统供电线路上减少了一百多安培电流，必将大幅减少线路上的电压损耗和功率损耗，也降低了线缆的温升。
电力专栏90自动化应用www.chinacaaa.co m2014自动化应用3期2.3.2无功补偿方案选择照明供配电系统无功补偿方式主要有高压集中式、低压集中式、低压局部集中式和单灯式等。
其中单灯式补偿是最为优越的方案，是把补偿电容器直接并接在每盏灯的供电电路上，即使是在不同类型、不同规格的灯上也能够独立而准确地完成预期的无功补偿目标。
该方案适用于任何照明场所，补偿利用率高。
它不仅可以减少各灯支路上的无功功率，同时也可以降低照明供电系统低压线路上的电压损耗、电能损耗及线路工作电流。
可以选用截面面积较小的导线，相关配电电器的电流参数也可适当地减小。
电容器的电容量计算公式：Q =P(tan φ1-tan φ2)／(2πfU 2)式中，Q 为补偿电容器的电容量；P 为电光源的有功功率；φ1为补偿前电压与电流的相位差；φ2为补偿后电压与电流的相位差；f 为照明供电电源的工作频率；U 为照明供电电源工作电压。
根据以上分析，炼钢照明供配电系统无功补偿选择单灯式补偿方案。
在选择灯具时要选择自带补偿电容器的节能灯具。
2.4其它低压负荷无功补偿方案选择转炉本体、连铸本体及水处理系统的负荷主要是变压器、电动机。
转炉及连铸本体电机虽然起动较频繁，但都是小电机，对电网冲击较小；水处理系统电机较大，但起动很少，而且已规定110kW 及以上电机采用软起动，减小了电机起动时对电网的冲击。
转炉及连铸本体电机采用变频器驱动，功率因数较低，会产生一定量的谐波。
无功补偿最好也采用就地补偿的方法，但从负荷情况及投资角度出发，选择在炼钢6kV 供配电系统中统一补偿，既达到无功补偿的目的，又减少投资。
2.5炼钢6kV 供配电系统集中无功补偿方案选择炼钢6kV 供配电系统集中无功补偿，是对炼钢总体负荷无功的集中补偿。
吊车冲击性负荷已采用就地动态无功补偿，照明负荷已选择单灯式补偿，转炉本体、连铸本体及水处理系统没有分散就地无功补偿，选择在炼钢6kV 供配电系统集中无功补偿。
