关于承压与非承压太阳能热水器
分体承压式太阳能热水器
3．保温水箱可以放置在室内任何地方。
4．采用热管太阳能集热器，双回路系统，不怕冻，四季使用。
5．金属热管集热器，真空管内不走水，在北方零下50度照常供热，永不炸管。
6．采用太阳能电热水箱，承压运行，使用方便。
7．定温供水，上限温度设定，恒温定时电加热，设置数据断电记忆保护，24小时热水。
5．在循环泵运行过程中，当温差小于我们设定的温度值时，循环泵将停止工作，反之，水泵工作。
6．当水箱水温达到设定水温最大值时，控制器关闭循环泵。
7．水箱的电辅助加热器可以自动维护水箱上部水温恒定为设定值。
三:系统
1．集热器与储水箱是分离的，承压运行，放置方便。
2．采用人工智能太阳能控制仪，全自动可靠运行。
二：.分体承压式太阳能热水器工作原理
1．集热器采用热铜管式太阳能集热器，将太阳光线照射转化为热能量。
2．集热器感温探头处温度A2高于循环回路水箱出口温度A1某一ZKHCSUN设定值时，控制器启动循环泵运行。
3．太阳能工作站使工质在循环管路中循环。
太阳能热水器的结构知识
文章转自：华帝热水器维修热水器这个电器相信每个家庭都是必不可少的，因为它能在任何时候给人们带来热水，不过，大家喜爱的热水器种类都是不相同的，比如有些人喜欢燃气热水器，有些人喜欢电热水器，还有太阳能的，空气能的等等，那么今天我们就带大家了解一下太阳能热水器的结构知识。
1、从集热部分来分：真空玻璃管太阳能热水器：是目前吸热效率最高的集热部分，它的优点在于，不需要在集热部分在增加保温层，而且现在的真空玻璃管无论在抗高温，抗打击和保温上，性能都是一流的，也被绝大部分太阳能热水器生产厂家所采用。
其缺点在于体积比较庞大，管中容易集结水垢。
金属平板太阳能热水器：是在传热性能极佳的金属片上，覆盖上吸热涂层，利用金属的传热性，将吸收的热量传于水箱中。
其有点是外观美观，安装方便，可以做成平板，而且不容易损坏。
缺点在于：保温要花很大的代价，成本高，间接的就是增加消费者负担；2、从结构来分类：普通式太阳能热水器：就是将真空玻璃管直接插入水箱中，利用加热水的循环，使得水箱中的水温升高，这是目前厂家都采用的。
也是一只流行到现在的最常规的热水器。
一般改类热水器只有顶层能用，除非顶层用户和你楼下的关系特铁，而且屋顶的面积是有限的。
分体式热水器：分体式热水器是为了解决不是顶层用户也能使用太阳能热水器而诞生的。
分体式的循环有2种，一种是靠水的自然循环，这种热水器热交换效率很低，远远不能满足用水要求；另一种是靠泵循环热交换，这也是为了解决自然循环效率低的问题，使用泵循环，可以明显改善水的热交换。
3、从水箱受压来分：承压式太阳能热水器：目前，无论是哪一种分体式热水器，都有一个致命的缺点，必须使用承压式水箱，这是所有分体式热水器的基本思路，这就直接考验你的集热部分的密封性能；还有制造承压水箱成本极高，也存在安全性问题，一般要求耐压7个大气；而且循环效果不是很理想。
虽然解决了水的循环问题和使用水时的方便性。
非承压式太阳能热水器：目前装在屋顶的普通太阳能热水器都是属于非承压式热水器，它的水箱有一根管子与大气相通，是利用屋顶和家里的高度落差，使用水时产生压力。
太阳能热水器十大品牌
太阳能热水器十大品牌
目前，市场上销售的家用太阳能热水器种类繁多，按照太阳能集热器种类来区分，可分为真空管式和平板式；按照结构区分，可分为一体式和分体式；按照制作工艺区分，可分为承压式和非承压式。
目前，在市场上销售的家用太阳能热水器最常见的大都是非承压真空管式家用太阳能热水器。
平板式太阳能热水器和真空管式太阳能的实用性能对比：
1、价格：平板较低，真空管较高。
2、热效率：平板较高52.5%；真空管较低47%。
3、结水垢：平板式集热器可排污，不易结垢；真空管下端密封，易结垢，降低热效率。
4、承压性：平板式可承压，使淋浴方便；真空管不承压，易破碎。
5、耐用性：平板式强度高，耐用，不会爆管，下冰雹时有盖板玻璃保护；真空管会碰坏，停水后，热的真空管突然补充冷水易爆管，下冰雹时直接损害真空管本身。
注：热效率值为1994-1997年全国测试平均值。
平板式热效率较高的原因是：真空管受热面不完全，而且管与管之间还要留出施工安装间隙。
因此全玻璃真空管或热管较适合寒冷冰冻地区或要求较高水温的系统（如太阳能制冷等）。
根据上述对比，对于广东等无冰冻地区来说，一般生活用热水除非客户有特殊要求，应采用平板式太阳能热水器为宜。
平板热水器比真空管的主要优势在于价格低廉和耐用性较高，与建筑结合比较美观。
但是散热量大，且在稍冷地区有冻裂管路的危险。
而且国内平板热水器技术水平和质量很难保证。
真空管热水器的水垢很容易排除，直接倒出来即可。
平板式都是金属管路，一旦结水垢将是致命的。
所以平板式适合水质好，温度不低于0度的南方地区。

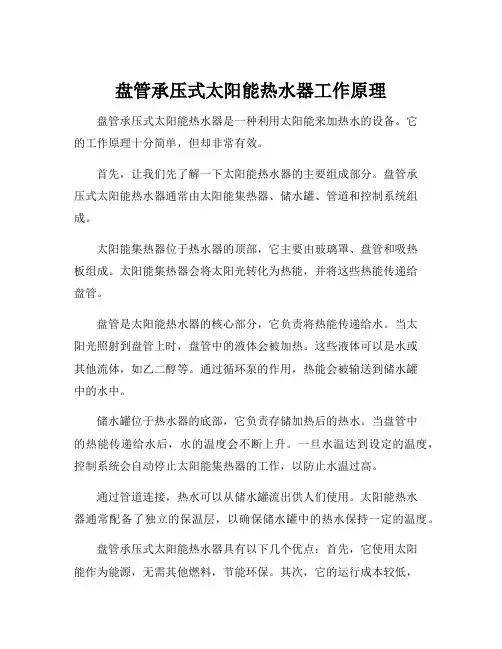

盘管承压式太阳能热水器工作原理
盘管承压式太阳能热水器工作原理盘管承压式太阳能热水器是一种利用太阳能来加热水的设备。
它的工作原理十分简单，但却非常有效。
首先，让我们先了解一下太阳能热水器的主要组成部分。
盘管承压式太阳能热水器通常由太阳能集热器、储水罐、管道和控制系统组成。
太阳能集热器位于热水器的顶部，它主要由玻璃罩、盘管和吸热板组成。
太阳能集热器会将太阳光转化为热能，并将这些热能传递给盘管。
盘管是太阳能热水器的核心部分，它负责将热能传递给水。
当太阳光照射到盘管上时，盘管中的液体会被加热。
这些液体可以是水或其他流体，如乙二醇等。
通过循环泵的作用，热能会被输送到储水罐中的水中。
储水罐位于热水器的底部，它负责存储加热后的热水。
当盘管中的热能传递给水后，水的温度会不断上升。
一旦水温达到设定的温度，控制系统会自动停止太阳能集热器的工作，以防止水温过高。
通过管道连接，热水可以从储水罐流出供人们使用。
太阳能热水器通常配备了独立的保温层，以确保储水罐中的热水保持一定的温度。
盘管承压式太阳能热水器具有以下几个优点：首先，它使用太阳能作为能源，无需其他燃料，节能环保。
其次，它的运行成本较低，一旦安装完毕，几乎不需要额外费用。
此外，盘管承压式太阳能热水器的加热效率较高，可以在短时间内将水加热到适宜的温度。
当然，使用盘管承压式太阳能热水器时，我们也需要注意以下几点：首先，要确保太阳能集热器能够充分暴露在阳光下，以便充分利用太阳能。
其次，要定期检查和清洁太阳能集热器和盘管，以保持其正常运行。
最后，急需大量热水时，可以考虑使用电加热设备辅助加热。
总结起来，盘管承压式太阳能热水器是一种高效、节能、环保的热水供应设备。
通过充分利用太阳能，它可以为我们提供足够的热水。
在使用过程中，我们需要注意保养和使用，以确保其长期稳定运行。
相信随着科技的发展，太阳能热水器将在未来得到更广泛的应用。

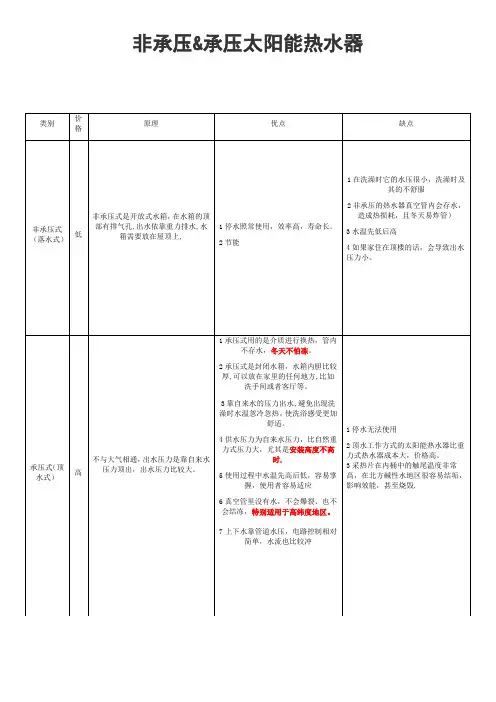

承压&非承压式太阳能热水器(总结)
非承压&承压太阳能热水器非承压式（落水式）太阳能热水器（不考虑）1在洗澡时它的水压很小，洗澡时及其的不舒服，2非承压的热水器真空管内会存水，而真空管内的存水放不出来，这就是一种热损耗，真空管内的存水不仅会造成热损耗，而且在冬天的时候是炸管的主要原因。
3非承压式是开放式水箱，在水箱的顶部有排气孔,出水依靠重力排水,水箱需要放在屋顶上,4落水式不受供水的影响，但是缺点就是水温先低后高，一般的太阳能热水器都是敞开的，就是上面的水箱与大气是相同的，出水靠水箱的高度差，自然落下，如果家住在顶楼的话，会导致出水压力小。
承压式（顶水式）太阳能热水器1承压式用的是介质进行换热，管内不存水。
冬天不怕冻。
2承压式是封闭水箱，水箱内胆比较厚,可以放在家里的任何地方,比如洗手间或者客厅等,3不与大气相通，靠自来水的压力出水,优点是避免出现洗澡时水温忽冷忽热,整个系统类似电热水器；4顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。
5顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。
6应该说承压式的技术上更后进一些，真空管里没有水，不会爆裂、也不会结冻，特别适用于高纬度地区。
7承压式的带压运行，上下水靠管道水压，电路控制相对简单，水流也比较冲。
但承压式有一个致命的缺点，就是采热片在内桶中的触尾温度非常高，在北方碱性水地区很容易结垢，影响效能，甚至烧毁.8承压太阳能热水器是采用承压式水箱的太阳能热水器。
这种承压式的水箱，可以提供强劲的水压。
它直接利用给水管网压力作为热水出水压力，使热水压力等同于冷水压力。
9这种承压式的太阳能热水器解决了普通屋顶式的太阳能依靠重力落差热水水压小的难题，不仅水压大，温度调节轻松、不会因为冷热水压力不均匀而产生温度变化，使洗浴感受更加舒适。
承压系统与非承压系统对比
目前国内太阳能热水系统主要分为两种形式：非承压系统和承压系统，太阳集热器选择为U型管集热器和全玻璃真空管集热器,比较参考如表所示：
真空管、平板太阳能集热器优缺点比较序号来自对比项U型管集热器
非承压产品
1
建筑结合
坐落在屋顶，不影响建筑美观
坐落在屋顶，不影响建筑美观
2
抗冰雹
具有一定的抵御能力，25mm钢球测试合格
具有一定的抵御能力，25mm钢球测试合格
3
抗风
抗风能力高，真空管之间有空隙，风荷载小系统安全
抗风能力高，真空管之间有空隙，风荷载小系统安全
4
抗雪
采用真空管产品，无积雪
采用真空管产品，无积雪
5
运行压力
可承压(0.6 Mpa)运行，具有更优化的运行模式和更舒适的
产品可以承受0.1Mpa，非承压运行
6
防过热
南京地区建议使用
9
换热介质
需要采用防冻液或者纯净水。否则会结垢。
采用普通水，可以随时补充。
10
系统安全性
单只真空管破裂不影响系统运行，真空管内部是铜U型管
单只真空管破裂系统分系统停止,其他分系统可以正常运行
11
后期维护
后期维护简单，可单只真空管拆卸
后期维护简单，可单只真空管拆卸
12
系统造价
造价较高
造价较低
13
总结
南京地区可以使用
系统设计防过热设备，需要设计强制冷却器
系统设计防过热功能，做成双水箱系统保障供水温度稳定。
7
防冻性能
采用防冻液作为换热介质，可在低温下正常运行
系统设计防冻措施，保障系统安全运行
8
承压式太阳能热水器原理
承压式太阳能热水器原理全文共四篇示例，供读者参考第一篇示例：承压式太阳能热水器是一种利用太阳能热量将水加热的设备，其原理是利用太阳能收集器将太阳能转换成热能，再经过一系列传热过程将水加热至一定温度。
承压式太阳能热水器通过在水箱内增加压力，提高水加热温度，从而提高热水的使用效率。
下面我们就来详细探讨一下承压式太阳能热水器的原理及工作过程。
一、原理：1. 太阳能收集器：承压式太阳能热水器的核心部件是太阳能收集器，其主要作用是将太阳光辐射转换成热能。
太阳能收集器通常采用黑色吸热板来吸收太阳光辐射热量，将其转换为热水。
太阳能收集器周围还有一层保温层来减少热量损失。
2. 热水储存系统：承压式太阳能热水器在热水储存系统中增加了一个压力泵，通过增加水箱内部的压力，可以提高水的沸点温度，从而提高热水的使用温度。
热水储存系统还包括热水储存罐、循环管路等组件，用于储存和输送热水。
3. 控制系统：承压式太阳能热水器还配备有一个控制系统，用于监测水温和压力，控制泵的工作，确保系统正常运行。
如水温过高或过低时，控制系统会自动调节泵的速度，保持系统在合适的工作状态。
二、工作过程：1. 日间工作：在白天，太阳能收集器会吸收太阳光辐射热量，将其转换为热水。
在热水储存系统中增加了一个压力泵，通过增加水箱内部的压力，提高水的沸点温度。
当水温达到设定值时，控制系统会自动调节泵的速度，保持水温的稳定。
2. 夜间工作：在晚上或阴雨天，太阳能收集器无法正常工作，此时可以借助电加热器或其他能源来加热水。
在水温低于设定值时，控制系统会自动启动电加热器，保持热水的温度稳定。
通过以上工作过程，承压式太阳能热水器可以有效地利用太阳能热量，将水加热至一定温度，满足日常生活用水的需求。
通过增加水箱内部的压力，提高水的沸点温度，可以提高热水的使用效率，节约能源和减少排放。
承压式太阳能热水器通过利用太阳能热量，将水加热至一定温度，实现了能源的可持续利用，为环保节能做出了贡献。
承压式太阳能热水器
承压式太阳能热水器概述太阳能热水器利用太阳能将光能转化为热能，用于加热水。
承压式太阳能热水器是一种高效且可靠的热水供应系统。
本文将介绍承压式太阳能热水器的工作原理、优势以及安装和维护的注意事项。
工作原理承压式太阳能热水器由太阳能集热器、储水箱、循环泵和控制系统组成。
工作原理如下：1.太阳能集热器：太阳能集热器是承压式太阳能热水器的核心部件，通常由吸热板、导热管和保温层构成。
吸热板吸收阳光照射，并将光能转化为热能。
导热管将热能传输给储水箱。
2.储水箱：储水箱用于存储热水并保持水的温度。
承压式太阳能热水器的储水箱内设置压力释放装置，可以承受高压。
3.循环泵：循环泵通过循环水管将冷水从储水箱底部抽取出来，经过太阳能集热器加热后再返回储水箱顶部，循环往复，实现热水的不断加热和循环供应。
4.控制系统：控制系统通过感应太阳辐射和水温，自动控制循环泵的工作状态，确保热水供应的稳定和安全。
优势承压式太阳能热水器相比于其他供热系统具有以下优势：1.高效节能：太阳能是一种源源不断的可再生能源，利用太阳能加热水能够大幅减少电或燃气的使用，节能环保。
2.稳定供水：承压式太阳能热水器通过采用循环泵自动控制水的循环，保证热水的稳定供应。
3.实用灵活：承压式太阳能热水器的安装较为灵活，可以根据实际需求选择容量大小和安装位置。
4.维护方便：太阳能集热器通常采用耐高温和耐腐蚀材料制成，使用寿命长且维护方便。
安装注意事项在安装承压式太阳能热水器时，需要注意以下几点：1.安全性：安装太阳能集热器的位置应避免有树木或建筑物遮挡阳光，以保证集热效果。
安装过程中，禁止使用锤子等尖锐工具敲击集热器。
2.热水管道：热水管道应采用优质材料，能够抵抗高温和压力，并与太阳能热水器完美连接。
3.排气阀：为了避免太阳能热水器中产生气泡和气体积聚导致压力过高，应在管道和储水箱处设置适当的排气阀。
4.配电设备：为了保证太阳能热水器的正常运行，需要确保配电系统符合安全标准，并在需要时增加漏电保护器。
太阳能热水器简介
太阳能热水器简介太阳能器把太阳光能转化为，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。
太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。
真空管式家用太阳能热水器是由集热管、储水箱及相关附件组成，把成热能主要依靠集热管。
集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。
真空管工作原理图：集热原理一、吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。
管内的水吸热后温度升高，比重减小而上升，形成一个向上的，构成一个热虹吸系统。
随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。
而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。
介质也可通过泵循环实现热量传递。
二、循环管路家用太阳能热水器通常按方式工作，没有外在的动力。
真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。
平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。
而太阳能集中供热系统均采用泵循环。
由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。
三、顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。
顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。
顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。
太阳能热水器分类就其结构来说，大体可分为以下几类：1、从集热部分来分：1）玻璃真空管太阳能热水器可细分为全玻璃真空管式、热管真空管式、U型管真空管式。
承压式与非承压式太阳能热水系统的对比
对比项目
承压式太阳能系统
非承压式太阳能系统
集热效率方面
吸热Байду номын сангаас份没有和水直接接触，直接换热，强制循环，热效率高，可达70%左右
通过水的虹吸现象，让吸收的热量往上跑，换热缓慢，集热效率相对低，仅为50%左右
系统稳定性方面
承压运行，控制简单，水压稳定
控制复杂，水压不稳定，系统必须能承受水泵的冲击力
2011-03-08
系统密封部件为橡胶材料，长期处于冷热水的状态下，容易老化产生漏水
用水卫生安全
单独传热，用水与吸热部份完全分离，不会对用水产生二次污染。
1、真空管内灌满水，在一定安装倾角下，通过水虹吸现象将水加热，真空管内的水长期处于高温状态，滋生细菌，对水产生二次污染；2、由于水内有杂质，泥沙等杂质重力作用下往下聚集，长期使用真空管内杂质充满管内，影响吸热。
不需要缓冲水箱
增加缓冲水箱，增加控制难度
系统安全性方面
循环系统为承压式，集热管损坏对系统没有任何影响
集热管损坏会引起系统漏水，造成“水漫金山”现象，甚至系统瘫痪，维修复杂，增加物业投诉机会
系统调试正常后，运行平稳，管路部份发生问题概率低
为了方便集热管损坏后检修，必须留多个检修阀门
系统管道承压部份为铜材焊接，永无漏水之虞
承压式热水器工作原理
承压式热水器工作原理
承压式热水器，也就是即热式热水器，其工作原理是通过水的压力来产生热水的。
在承压式热水器中，冷水是通过一个减压阀来进行降压，然后进入储水箱内，然后通过一个回水管，从热水管的出口返回到水箱。
而在热水从储水箱回到热水管时，会有一定的压力损失，因此在储水箱内还有一定的压力。
当热水达到压力值时，自动打开减压阀，使冷水进入热水管中。
当冷水进到水箱中时，水的温度还很低，压力又很大。
所以冷水和热水交替不断地进出水箱。
由于有一定的压力损失，所以热水管中的水不会马上排出。
当热水流过储水箱后，就会有一部分水被加热并形成热水。
这种热水器是利用水自身的压力来加热的。
它的主要优点是：
①热效率高。
②加热速度快。
③安全性能高（包括防超压装置）④使用寿命长。
⑤可调节温度范围大。
但它也有缺点：①储水箱容量小、体积大；②储水箱内温度不容易控制；③对水质要求比较高；④使用时必须先预热后才能使用；⑤必须要有自动保温装置（即热水器可以在任何时候都能加热）等。
—— 1 —1 —。
珠海兴业家用太阳能热水系统介绍-110423
1块
80L阳台壁挂水箱 （光芒）
1个
需根据现场情况设计 1套
P-G/0.6-L/LM-2.0HY01
1块
100L阳台壁挂水箱 （光芒）
1个
需根据现场情况设计 1套
间接换热，自然循 环，选用合适的介 质，可适用于最低 气温-40℃以上地区。 系统适合2-3人使用。
间换热，自然间接 换热，自然循环， 选用合适的介质， 可适用于最低气温40℃以上地区。系 统适合2-3人使用。
紧凑一体式太阳能
一、紧凑一体式太阳能
紧凑一体式太阳能热水器特点： •紧凑一体式太阳能热水器集热器、水箱集中安装在一个支架上，安 装简便。 •紧凑一体式太阳能热水器采用自然循环方式加热，无需另外安装安 装循环泵，节省能源。 •紧凑一体式太阳能热水器采用承压全自动控制 •集热器采用平板集热器，集热器流道为金属流道，无炸管风险。
P-J-J-1260/4.0/ 0.6/-02
配件名称 集热器 水箱 支架
控制器
集热器 水箱 支架
控制器
配置说明 型号
P-G/0.6-L/YJ-2.0-XJ01 PJ1-260/0.6 PJ-4.0/570/30 SP26 P-G/0.6-L/HG-2.0-XJ02 PJ1-260/0.6 PJ-4.0/570/30 SP26
阳台壁挂太阳能
（1）阳台壁挂太阳能碧月系列配置表
系统类型 产品名称 产品型号 配件名 称
配置说明 型号
数量
适用范围
碧月01
家用分体 阳台壁挂 式太阳能 热水器
碧月02
P-J-F-280/2.0/0 .6-01
集热器 水箱
支架
P-J-F-2100/2.0/ 0.6-01
太阳能热水器原理
太阳能热水器原理
太阳能热水器是以吸收太阳辐射能为热源，将太阳能转为热能以加热水的整套装置，包括太阳能集热模块、储热模块、循环管路模块等。
太阳能热水器根据水箱是否承压可分为承压式太阳能热水器（例如A.O.史密斯的太阳能热水器）和非承压太阳能热水器（如皇明、华扬等）。
·承压式太阳能热水器原理：
集热器吸收太阳能，加热真空管中的介质——高温的介质通过循环管路，将热量输送到换热装置中——换热装置通过对流和传导，将热量输送到保温水箱中，加热生活用水。
承压式太阳能热水器无需上水，集热器与水箱分离，真空管中的水不会进入到水箱，水箱不与外界相通，通过自来水管网压力顶水，承压式太阳能热水器属于新一代太阳能热水器，优点：
1、水量大，出水有冲劲
2、温度调节方便，不会忽冷忽热
3、不用考虑上水问题。
4、水箱密闭，用水更卫生
5、真空管不易结垢
6、防止炸管。
承压太阳能具有诸多的优点，但同时，需要水箱有良好的承压能力，不仅水的静态压力，也要耐得住长期的自来水水压的脉冲冲击。
·非承压太阳能热水器原理：
集热器吸收太阳能，加热真空管中的水——水温升高密度变小，热水上升到水箱中，冷水自然下沉，再次吸收热量后上升——连续对流后水箱里的水被加热。
非承压太阳能热水器使用比较普遍，现在大多数太阳能热水器都是非承压式，但由于水箱中的水与真空管中的水相通，容易产生水垢；在上水时，一不小心容易溢出，造成“水漫金山”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于承压与非承压太阳能热水器
理论上的解释：
承压热水器全称为相变热导式全承压太阳热水器，其采用的相变热导式集热管，是由平板、相变热导管及传热铝翼构成的。
阳光下，选择性吸收涂层将收集到的热量经传热铝翼传递给相变热导管，相变热导管内的传热工质，利用相变过程将热量传递给水箱内的水，完成换热。
承压热水器在压力状态（压力大小与当地管网内水压大小基本一致）下顶水使用，即依靠上水压力将水箱内的热水顶出。
使用时，应保证上水阀门常开，且不停水。
由于平板内无水，故不会出现轻微损坏，整箱水流出的可能性。
非承压热水器全称为直插式全玻璃真空管太阳热水器，因其真空集热管与水箱之间依靠密封胶圈密封，故不能承受压力。
非承压热水器在无压状态下落水使用，即依靠落差将水箱内的水放出。
水箱下部主要管路为进/出水管和溢流管：水箱水满后，溢流管溢流报警，关断上水阀门；使用时，热水依靠落差在重力作用下由进/出水管流出，此时溢流管起补气作用。
由于非承压热水器真空管内有水，因此若有一只管损坏，则水箱内的水便会全部流出。
优缺点比较：
承压式的优点：
它的原理是热水出的同时冷水随时往水箱中补充冷水，随时上水，出水压力同自来水的压力相同，水压较大。
承压式的缺点是：
在水箱选择不好时，较非承压式费电。
由于在冬天太阳能的水温较低一般情况达到四、五十度，洗浴的温度也要在四十五度左右，承压的原理是用冷水顶热水然后出水（就像电热水器一样的用法，如果把电热水器的温度烧到45度左右的话，基本上是洗不了几分钟就没水了）。
因为冷水和热水在水箱中要进行混合和热交换，导致热水利用率降低。
普通横式水箱混水较为严重，为了能够满足用水，需要启用电加热来继续加温。
立式水箱则较好的解决了这一问题。
非承压式（落差式）的优点：
热水出的同时冷水不会进入水箱中，直到热水用完后冷水才会自动进入到水箱中，水满后自动停止。
不会造成混合和热交换，不用经常启用电加热。
非承压式（落差式）的缺点：
出水靠落差，如果楼顶与出水点的距离小于7米的话，出水压力不大。
对上水时间有限制。
简单说就是，承压式是封闭水箱，水箱内胆比较厚，可以放在家里的任何地方，比如洗手间或者客厅等，靠自来水的压力出水，优点是避免出现洗澡时水温忽冷忽热，整个系统类似电热水器；非承压式是开放式水箱，在水箱的顶部有排气孔，出水依靠重力排水，水箱需要放在屋顶上。
