《集成电路工艺原理(芯片制造)》课程 试题2016
一、填空题（30分=1分*30）10题/章 晶圆制备 1．用来做芯片的高纯硅被称为（半导体级硅），英文简称（GSG ），有时也被称为（电子级硅）。2．单晶硅生长常用（CZ法）和（区熔法）两种生长方式，生长后的单晶硅被称为（硅锭）。 3．晶圆的英文是（wafer ），其常用的材料是（硅）和（锗）。 4．晶圆制备的九个工艺步骤分别是（单晶生长）、整型、（切片）、磨片倒角、刻蚀、（抛光）、清洗、检查和包装。 5．从半导体制造来讲，晶圆中用的最广的晶体平面的密勒符号是（100 ）、（110 ）和（111 ）。 6．CZ直拉法生长单晶硅是把（融化了的半导体级硅液体）变为（有正确晶向的）并且（被掺杂成p型或n型）的固体硅锭。 7．CZ直拉法的目的是（实现均匀掺杂的同时并且复制仔晶的结构，得到合适的硅锭直径并且限制杂质引入到硅中）。影响CZ直拉法的两个主要参数是（拉伸速率）和（晶体旋转速率）。 8．晶圆制备中的整型处理包括（去掉两端）、（径向研磨）和（硅片定位边和定位槽）。 9．制备半导体级硅的过程：1（制备工业硅）；2（生长硅单晶）；3（提纯）。 氧化 10．二氧化硅按结构可分为（）和（）或（）。 11．热氧化工艺的基本设备有三种：（卧式炉）、（立式炉）和（快速热处理炉）。 12．根据氧化剂的不同，热氧化可分为（干氧氧化）、（湿氧氧化）和（水汽氧化）。 13．用于热工艺的立式炉的主要控制系统分为五部分：（工艺腔）、（硅片传输系统）、气体分配系统、尾气系统和（温控系统）。 14．选择性氧化常见的有（局部氧化）和（浅槽隔离），其英语缩略语分别为LOCOS和（STI ）。15．列出热氧化物在硅片制造的4种用途：（掺杂阻挡）、（表面钝化）、场氧化层和（金属层间介质）。16．可在高温设备中进行的五种工艺分别是（氧化）、（扩散）、（）、退火和合金。 17．硅片上的氧化物主要通过（热生长）和（淀积）的方法产生，由于硅片表面非常平整，使得产生的氧化物主要为层状结构，所以又称为（薄膜）。 18．热氧化的目标是按照（）要求生长（）、（）的二氧化硅薄膜。19．立式炉的工艺腔或炉管是对硅片加热的场所，它由垂直的（石英工艺腔）、（加热器）和（石英舟）组成。 淀积 20．目前常用的CVD系统有：（APCVD ）、（LPCVD ）和（PECVD ）。 21．淀积膜的过程有三个不同的阶段。第一步是（晶核形成），第二步是（聚焦成束），第三步是（汇聚成膜）。 22．缩略语PECVD、LPCVD、HDPCVD和APCVD的中文名称分别是（等离子体增强化学气相淀积）、（低压化学气相淀积）、高密度等离子体化学气相淀积、和（常压化学气相淀积）。 23．在外延工艺中，如果膜和衬底材料（相同），例如硅衬底上长硅膜，这样的膜生长称为（同质外延）；反之，膜和衬底材料不一致的情况，例如硅衬底上长氧化铝，则称为（异质外延）。
半导体芯片制造工：半导体芯片制造高级工考点(最新版).doc

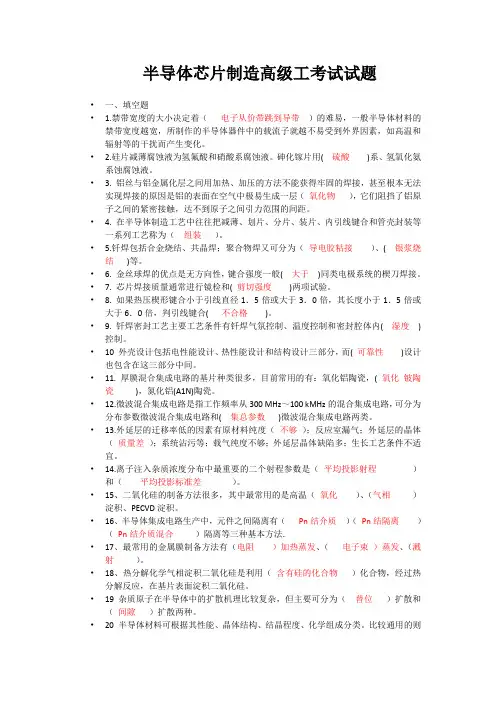

半导体芯片制造工：半导体芯片制造高级工考点（最 新版） 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、问答题 洁净区工作人员应注意些什么？ 本题答案： 2、单项选择题 变容二极管的电容量随（ ）变化。A.正偏电流 B.反偏电压 C.结温 本题答案： 3、问答题 什么叫晶体缺陷？ 本题答案： 4、单项选择题 在低温玻璃密封工艺中，常用的运载剂由2％（质量比）的硝化纤维素溶解于98％（质量比）的醋酸异戊酯或松油醇中制得，再将20％的运载剂与（ ）的玻璃料均匀混合，配成印刷浆料。A.80％～90％ B.10％～20％ C.40％-50％ 本题答案： 5、单项选择题 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------
厚膜元件烧结时，浆料中的固体颗粒由接触到结合、自由表面的收缩、空隙的排除、晶体缺陷的消除等都会使系统的自由能（），从而使系统转变为热力学中更稳定的状态。A.降低 B.升高 C.保持不变 本题答案： 6、填空题 热分解化学气相淀积二氧化硅是利用（）化合物，经过热分解反应，在基片表面淀积二氧化硅。 本题答案： 7、填空题 杂质原子在半导体中的扩散机理比较复杂，但主要可分为（）扩散和（ ）扩散两种。 本题答案： 8、单项选择题 非接触式厚膜电路丝网印刷时，丝网与基片之间有一定的距离，称为间隙，通常为（）。A.小于0.1mm B.0.5～2.0mm C.大于2.0mm 本题答案： 9、填空题 禁带宽度的大小决定着（）的难易，一般半导体材料的禁带宽度越宽，所制作的半导体器件中的载流子就越不易受到外界因素，如高温和辐射等的干扰而产生变化。 本题答案： 10、单项选择题 双极晶体管的1c7r噪声与（）有关。A.基区宽度 B.外延层厚度 C.表面界面状态 本题答案： 11、单项选择题
半导体工艺及芯片制造技术问题答案(全)
常用术语翻译 active region 有源区 2.active component有源器件 3.Anneal退火 4.atmospheric pressure CVD (APCVD) 常压化学气相淀积 5.BEOL（生产线）后端工序 6.BiCMOS双极CMOS 7.bonding wire 焊线，引线 8.BPSG 硼磷硅玻璃 9.channel length沟道长度 10.chemical vapor deposition (CVD) 化学气相淀积 11.chemical mechanical planarization (CMP)化学机械平坦化 12.damascene 大马士革工艺 13.deposition淀积 14.diffusion 扩散 15.dopant concentration掺杂浓度 16.dry oxidation 干法氧化 17.epitaxial layer 外延层 18.etch rate 刻蚀速率 19.fabrication制造 20.gate oxide 栅氧化硅 21.IC reliability 集成电路可靠性
22.interlayer dielectric 层间介质（ILD） 23.ion implanter 离子注入机 24.magnetron sputtering 磁控溅射 25.metalorganic CVD(MOCVD)金属有机化学气相淀积 26.pc board 印刷电路板 27.plasma enhanced CVD(PECVD) 等离子体增强CVD 28.polish 抛光 29.RF sputtering 射频溅射 30.silicon on insulator绝缘体上硅（SOI） 第一章半导体产业介绍 1. 什么叫集成电路？写出集成电路发展的五个时代及晶体管的数量？(15分) 集成电路：将多个电子元件集成在一块衬底上，完成一定的电路或系统功能。集成电路芯片/元件数产业周期 无集成 1 1960年前 小规模(SSI) 2到50 20世纪60年代前期 中规模(MSI) 50到5000 20世纪60年代到70年代前期 大规模(LSI) 5000到10万 20世纪70年代前期到后期 超大规模(VLSI) 10万到100万 20世纪70年代后期到80年代后期甚大规模(ULSI) 大于100万 20世纪90年代后期到现在 2. 写出IC 制造的５个步骤？(15分)
半导体工艺流程
1清洗 集成电路芯片生产的清洗包括硅片的清洗和工器具的清洗。由 于半导体生产污染要求非常严格，清洗工艺需要消耗大量的高纯水; 且为进行特殊过滤和纯化广泛使用化学试剂和有机溶剂。 在硅片的加工工艺中，硅片先按各自的要求放入各种药液槽进行表面化学处理，再送入清洗槽，将其表面粘附的药液清洗干净后进入下一道工序。常用的清洗方式是将硅片沉浸在液体槽内或使用液体喷雾清洗，同时为有更好的清洗效果，通常使用超声波激励和擦片措施，一般在有机溶剂清洗后立即米用无机酸将其氧化去除，最后用超纯水进行清洗，如图1-6所示。 图1-6硅片清洗工艺示意图 工具的清洗基本米用硅片清洗同样的方法。 2、热氧化 热氧化是在800~1250C高温的氧气氛围和惰性携带气体（N2）下使硅片表面的硅氧化生成二氧化硅膜的过程，产生的二氧化硅用以作为扩散、离子注入的阻挡层，或介质隔离层。典型的热氧化化学反应为： Si + O2 T SiO2
3、扩散 扩散是在硅表面掺入纯杂质原子的过程。通常是使用乙硼烷（B2H6）作为N —源和磷烷（PH3）作为P+源。工艺生产过程中通常 分为沉积源和驱赶两步，典型的化学反应为： 2PH3 —2P+3H2 4、离子注入 离子注入也是一种给硅片掺杂的过程。它的基本原理是把掺杂物质（原子）离子化后，在数千到数百万伏特电压的电场下得到加速，以较高的能量注入到硅片表面或其它薄膜中。经高温退火后，注入离子活化，起施主或受主的作用。 5、光刻 光刻包括涂胶、曝光、显影等过程。涂胶是通过硅片高速旋转在硅片表面均匀涂上光刻胶的过程；曝光是使用光刻机，并透过光掩膜版对涂胶的硅片进行光照，使部分光刻胶得到光照，另外，部分光刻胶得不到光照，从而改变光刻胶性质；显影是对曝光后的光刻胶进行去除，由于光照后的光刻胶 和未被光照的光刻胶将分别溶于显影液和不溶于显影液，这样就使光刻胶上 形成了沟槽。 6、湿法腐蚀和等离子刻蚀 通过光刻显影后，光刻胶下面的材料要被选择性地去除，使用的方法就
半导体工艺与制造技术习题答案(第四章 离子注入)
第四章 离子注入与快速热处理 1.下图为一个典型的离子注入系统。 （1）给出1-6数字标识部分的名称，简述其作用。 （2）阐述部件2的工作原理。 答：（1）1：离子源，用于产生注入用的离子； 2：分析磁块，用于将分选所需的离子； 3：加速器，使离子获得所需能量； 4：中性束闸与中性束阱，使中性原子束因直线前进不能达到靶室； 5：X & Y 扫描板，使离子在整个靶片上均匀注入； 6：法拉第杯，收集束流测量注入剂量。 （2）由离子源引出的离子流含有各种成分，其中大多数是电离的，离子束进入一个低压腔体内，该腔体内的磁场方向垂直于离子束的速度方向，利用磁场对荷质比不同的离子产生的偏转作用大小不同，偏转半径由公式： 决定。最后在特定半径位置采用一个狭缝，可以将所需的离子分离出来。 2.离子在靶内运动时，损失能量可分为核阻滞和电子阻滞，解释什么是核阻滞、电子阻滞？两种阻滞本领与注入离子能量具体有何关系？ 答：核阻滞即核碰撞，是注入离子与靶原子核之间的相互碰撞。因两者质量是同一数量级，一次碰撞可以损失很多能量，且可能发生大角度散射，使靶原子核离开原来的晶格位置，留下空位，形成缺陷。 电子阻滞即电子碰撞，是注入离子与靶内自由电子以及束缚电子之间的相互碰撞。因离子质量比电子质量大很多，每次碰撞损失的能量很少，且都是小角度散射，且方向随机，故经多次散射，离子运动方向基本不变。 在一级近似下，核阻滞本领与能量无关；电子阻滞本领与能量的平方根成正比。 1 2 3 4 5 6
3.什么是离子注入横向效应？同等能量注入时，As和B哪种横向效应更大？为什么？ 答：离子注入的横向效应是指，注入过程中，除了垂直方向外，离子还向横向掩膜下部分进行移动，导致实际注入区域大于掩膜窗口的效应。 B的横向效应更大，因为在能量一定的情况下，轻离子比重离子的射程要深且标准差更大。 4.热退火用于消除离子注入造成的损伤，温度要低于杂质热扩散的温度，然而，杂质纵向分布仍会出现高斯展宽与拖尾现象，解释其原因。 答：离子注入后会对晶格造成简单晶格损伤和非晶层形成；损伤晶体空位密度要大于非损伤晶体，且存在大量间隙原子核其他缺陷，使扩散系数增大，扩散效应增强；故虽然热退火温度低于热扩散温度，但杂质的扩散也是非常明显的，出现高斯展宽与拖尾现象。 5.什么是离子注入中常发生的沟道效应（Channeling）和临界角？怎样避免沟道效应？ 答：沟道效应，即当离子入射方向平行于主晶轴时，将很少受到核碰撞，离子将沿沟道运动，注入深度很深。由于沟道效应，使注入离子浓度的分布产生很长的拖尾；对于轻原子注入到重原子靶内是，拖尾效应尤其明显。 临界角是用来衡量注入是否会发生沟道效应的一个阈值量，当离子的速度矢量与主要晶轴方向的夹角比临界角大得多的时候，则很少发生沟道效应。临界角可用下式表示： 6.什么是固相外延（SPE）及固相外延中存在的问题？ 答：固相外延是指半导体单晶上的非晶层在低于该材料的熔点或共晶点温度下外延再结晶的过程。热退火的过程就是一个固相外延的过程。 高剂量注入会导致稳定的位错环，非晶区在经过热退火固相外延后，位错环的最大浓度会位于非晶和晶体硅的界面处，这样的界面缺陷称为射程末端缺陷。若位错环位于PN结耗尽区附近，会产生大的漏电流，位错环与金属杂质结合时更严重。因此，选择的退火过程应当能够产生足够的杂质扩散，使位错环处于高掺杂区，同时又被阻挡在器件工作时的耗尽区之外。 7.离子注入在半导体工艺中有哪些常见应用？ 答：阱注入、VT调整注入，轻掺杂漏极（LDD），源漏离子注入，形成SOI结构。 8.简述RTP设备的工作原理，相对于传统高温炉管它有什么优势？ 答：RTP设备是利用加热灯管通过热辐射的方式选择性加热硅片，使得硅片在极短的时间内达到目标温度并稳定维持一段时间。相对于传统高温炉管，RTP设备热处理时间短，热预算小，冷壁工艺减少硅片污染。 9.简述RTP在集成电路制造中的常见应用。 答：RTP常用于退火后损失修复、杂质的快速热激活、介质的快速热加工、硅化物和接触的形成等。 10.采用无定形掩膜的情况下进行注入，若掩膜/衬底界面的杂质浓度减少至峰值
半导体工艺半导体制造工艺试题库1 答案
一、填空题（每空1分，计31分） 1、工艺上用于四氯化硅的提纯方法有 吸附法 和 精馏法 。 2、在晶片表面图形形成过程中，一般通过腐蚀的方法将抗蚀膜图形转移到晶片上，腐蚀的方法有 湿法腐蚀 和 干法腐蚀 。 3、直拉法制备单晶硅的过程是：清洁处理——装炉——加热融化——拉晶，其中拉晶是最主要的工序，拉晶包括 下种 、 缩颈 、放肩、 等径生长 和收尾拉光等过程。 3、抛光是晶片表面主要的精细加工过程，抛光的主要方式有 化学抛光 、 机械抛光 和 化学机械抛光 。 4、掺杂技术包括有 热扩散 、 离子注入 、合金和中子嬗变等多种方法。 5、晶片中的锂、钠、钾等碱金属杂质，通常以 间隙式 （空位式或间隙式）扩散方式在晶片内部扩散，并且这类杂质通常称为 快扩散 （快扩散或慢扩散）杂质。 6、在有限表面源扩散中，其扩散后的杂质浓度分布函数符合 高斯分布函数 ； 而在恒定表面源扩散中，其扩散后的杂质浓度分布函数符合 余误差分布函数 。 7、在离子注入法的掺杂过程中，注入离子在非晶靶中的浓度分布函数满足对称的高斯分布，其浓度最大位于 R P 处。 8、在离子注入后，通常采用退火措施，可以消除由注入所产生的晶格损伤，常用的退火方式有 电子束退火 、 离子束退火 、 激光退火 。 9、根据分凝现象，若K 0＞1，则分凝后杂质集中在 尾部 （头部或尾部）；若K 0＜1，则杂质分凝后集中在 头部 （同上）。 10、把硅片置于氯化氢和氧气的混合气体中进行的氧化，称为 掺氯氧化 。 11、在二氧化硅的热氧化方法中，氧化速度最快的是 干氧氧化 方法。 12、氢氧合成氧化设备中，两个重要的保险装置是 氢气流量保险装置 和 温度保险装置 。 13、工艺中常用的测量二氧化硅厚度的方法有 比色法 和 椭圆偏振光法 。 14、固态源硼扩散中常用的硼源是 氮化硼 ，常用的液态磷源是 三氯氧磷 。 15、箱法扩散在工艺中重要用来进行TTL 电路 隐埋层 的锑扩散。 二、选择题（每题2分，单项多项均有，计12分） 1、 在SiO 2网络中，如果掺入了磷元素，能使网络结构变得更（ A ） （A ）疏松 （B ）紧密 （C ）视磷元素剂量而言 2、 在微电子加工环境中，进入洁净区的工作人员必须注意以下事项（A 、B 、C 、D ） （A ） 进入洁净区要先穿戴好专用净化工作服、鞋、帽。 （B ） 进入洁净区前先在风淋室风淋30秒，然后才能进入。 （C ） 每周洗工作服，洗澡、理发、剪指甲，不用化妆品。 （D ） 与工作无关的纸张、书报等杂物不得带入。 3、离子注入设备的组成部分有（A 、B 、C 、D ） （A ）离子源 （B ）质量分析器 （C ）扫描器 （D ）电子蔟射器 4、CVD 淀积法的特点有（A 、C 、D ） （A ）淀积温度比较低 （B ）吸附不会影响淀积速度 （C ）淀积材料可以直接淀积在单晶基片上 （D ）样品本身不参与化学反应 5、 工艺中消除沟道效应的措施有（A 、B 、C 、D ） （A ）增大注入剂量 （B ）增大注入速度 （C ）增加靶温 （D ）通过淀积膜注入 6、液态源硼扩散所选用的硼源有（A 、B 、C ） （A ）硼酸三甲脂 （B ）硼酸三丙脂 （C ）三溴化硼 （D ）三氯氧磷 三、判断（每题1分，计10分） 1、Ⅰ号液是碱性过氧化氢清洗液。 （ R ） 2、筛选器是用来去除杂质离子的设备。 （ R ） 3、石墨基座的清洁处理，首先用王水煮沸，再用去离子水冲洗。 （ R ） 4、注入窗口中淀积的二氧化硅薄层是起退沟道的作用。 （ R ） 5、以一般能量注入的重离子，在进入靶片中，以电子阻挡为主。 （ F ） 6、硅烷热分解法淀积中，一旦源变成黄色就不能使用。 （ R ） 7、在二氧化硅氧化膜中，可动钠离子含量要求越高越好。 （ F ） 8、二氧化硅中的宏观缺陷是指用肉眼可以直接观察到的缺陷。 （ R ） 9、氮化硼（BN ）是常用的固态硼杂质扩散源。 （ R ） 10、用四探针法可以测试扩散后的结深。 （ R ） 四、名词解释（每题5分，计20分） 1、杂质分凝 答：杂质在晶体中有一定分布，在固态中和液态中的分布又不一样，在晶体提纯时，利用杂质在晶体固态和液态的分布不一样，进行提纯，将杂质集中在晶体的头部或尾部，达到提纯的 装 订 班级 姓名 学号 成绩 － 学年第 学期 半导 第 学期 半导体制造工艺 半 导体制造工艺
硅工艺-《集成电路制造技术》课程-试题
晶圆制备 1．用来做芯片的高纯硅被称为（半导体级硅），英文简称（GSG ），有时也被称为（电子级硅）。 2．单晶硅生长常用（CZ法）和（区熔法）两种生长方式，生长后的单晶硅被称为（硅锭）。 3．晶圆的英文是（wafer ），其常用的材料是（硅）和（锗）。 4．晶圆制备的九个工艺步骤分别是整型、定向、标识。 5．从半导体制造来讲，晶圆中用的最广的晶体平面的密勒符号是（100 ）、（110 ）和（111）。 6．CZ直拉法生长单晶硅是把（融化了的半导体级硅液体）变为（有确定晶向的）并且（被掺杂成p型或n型）的固体硅锭。 7．CZ直拉法的目的是（实现均匀掺杂的同时，并且复制仔晶的结构，得到合适的硅锭直径）。影响CZ直拉法的两个主要参数是（拉伸速率）和（晶体旋转速率）。 8．晶圆制备中的整型处理包括（去掉两端）、（径向研磨）和（硅片定位边和定位槽）。 9．制备半导体级硅的过程：1（制备工业硅）；2（生长硅单晶）；3（提纯）。 10.晶片需要经过切片、磨片、抛光后，得到所需晶圆。 氧化 10．二氧化硅按结构可分为（）和（）或（）。 11．热氧化工艺的基本设备有三种：（卧式炉）、（立式炉）和（快速热处理炉）。 12．根据氧化剂的不同，热氧化可分为（干氧氧化）、（湿氧氧化）和（水汽氧化）。 13．用于热氧化工艺的立式炉的主要控制系统分为五部分：（工艺腔）、（硅片传输系统）、气体分配系统、尾气系统和（温控系统）。 14．选择性氧化常见的有（局部氧化）和（浅槽隔离），其英语缩略语分别为LOCOS和（STI ）。 15．列出热氧化物在硅片制造的4种用途：（掺杂阻挡）、（表面钝化）、场氧化层和（金属层间介质）。 16．可在高温设备中进行的五种工艺分别是（氧化）、（扩散）、（蒸发）、退火和合金。 17．硅片上的氧化物主要通过（热生长）和（淀积）的方法产生，由于硅片表面非常平整，使得产生的氧化物主要为层状结构，所以又称为（薄膜）。 18．卧式炉的工艺腔或炉管是对硅片加热的场所，它由平卧的（石英工艺腔）、（加热器）和（石英舟）组成。淀积 19．目前常用的CVD系统有：（APCVD ）、（LPCVD ）和（PECVD ）。 20．淀积膜的过程有三个不同的阶段。第一步是（晶核形成），第二步是（聚焦成束），第三步是（汇聚成膜）。21．缩略语PECVD、LPCVD、HDPCVD和APCVD的中文名称分别是（等离子体增强化学气相淀积）、（低压化学气相淀积）、高密度等离子体化学气相淀积、和（常压化学气相淀积）。 22．在外延工艺中，如果膜和衬底材料（相同），例如硅衬底上长硅膜，这样的膜生长称为（同质外延）；反之，膜和衬底材料不一致的情况，例如硅衬底上长氧化铝，则称为（异质外延）。 23．化学气相淀积是通过（）的化学反应在硅片表面淀积一层（）的工艺。硅片表面及其邻近的区域被（）来向反应系统提供附加的能量。 金属化 24．金属按其在集成电路工艺中所起的作用，可划分为三大类：（）、（）和（）。 25．气体直流辉光放电分为四个区，分别是：无光放电区、汤生放电区、辉光放电区和电弧放电区。其中辉光放电区包括前期辉光放电区、（）和（），则溅射区域选择在（）。 26．集成电路工艺中利用溅射现象主要用来（），还可以用来（）。 27．对芯片互连的金属和金属合金来说，它所必备一些要求是：（导电率）、高黏附性、（淀积）、（平坦化）、可靠性、抗腐蚀性、应力等。 28．在半导体制造业中，最早的互连金属是（铝），在硅片制造业中最普通的互连金属是（铜），。 29．写出三种半导体制造业的金属和合金（Al ）、（Cu ）和（铝铜合金）。 30．阻挡层金属是一类具有（高熔点）的难熔金属，金属铝和铜的阻挡层金属分别是（W ）和（W ）。 31．被用于传统和双大马士革金属化的不同金属淀积系统是：（）、（）、（）和铜电镀。 32．溅射主要是一个（）过程，而非化学过程。在溅射过程中，（）撞击具有高纯度的靶材料固体平板，按物理过程撞击出原子。这些被撞击出的原子穿过（），最后淀积在硅片上。 平坦化 33．缩略语PSG、BPSG的中文名称分别是（）、（）。 34．列举硅片制造中用到CMP的几个例子：（）、LI氧化硅抛光、（）、（）、钨塞抛光和双大马士革铜抛光。 35．终点检测是指（CMP设备）的一种检测到平坦化工艺把材料磨到一个正确厚度的能力。两种最常用的原位终点检测技术是（电机电流终点检测）和（光学终点检测）。 36．硅片平坦化的四种类型分别是（平滑）、部分平坦化、（局部平坦化）和（全局平坦化）。 37．传统的平坦化技术有（）、（）和（）。
半导体的生产工艺流程
半导体的生产工艺流程 微机电制作技术，尤其是最大宗以硅半导体为基础的微细加工技术 (silicon-basedmicromachining)，原本就肇源于半导体组件的制程技术，所以必须先介绍清楚这类制程，以免沦于夏虫语冰的窘态。 一、洁净室 一般的机械加工是不需要洁净室(cleanroom)的，因为加工分辨率在数十微米以上，远比日常环境的微尘颗粒为大。但进入半导体组件或微细加工的世界，空间单位都是以微米计算，因此微尘颗粒沾附在制作半导体组件的晶圆上，便有可能影响到其上精密导线布局的样式，造成电性短路或断路的严重后果。为此，所有半导体制程设备，都必须安置在隔绝粉尘进入的密闭空间中，这就是洁净室的来由。洁净室的洁净等级，有一公认的标准，以class10为例，意谓在单位立方英呎的洁净室空间内，平均只有粒径0.5微米以上的粉尘10粒。所以class后头数字越小，洁净度越佳，当然其造价也越昂贵。为营造洁净室的环境，有专业的建造厂家，及其相关的技术与使用管理办法如下： 1、内部要保持大于一大气压的环境，以确保粉尘只出不进。所以需要大型 鼓风机，将经滤网的空气源源不绝地打入洁净室中。 2、为保持温度与湿度的恒定，大型空调设备须搭配于前述之鼓风加压系统 中。换言之，鼓风机加压多久，冷气空调也开多久。 3、所有气流方向均由上往下为主，尽量减少突兀之室内空间设计或机台摆 放调配，使粉尘在洁净室内回旋停滞的机会与时间减至最低程度。 4、所有建材均以不易产生静电吸附的材质为主。 5、所有人事物进出，都必须经过空气吹浴(airshower)的程序，将表面粉尘 先行去除。 6、人体及衣物的毛屑是一项主要粉尘来源，为此务必严格要求进出使用人 员穿戴无尘衣，除了眼睛部位外，均需与外界隔绝接触(在次微米制程技术的工厂内，工作人员几乎穿戴得像航天员一样。)当然，化妆是在禁绝之内，铅笔等也禁止使用。 7、除了空气外，水的使用也只能限用去离子水(DIwater,de-ionizedwater)。 一则防止水中粉粒污染晶圆，二则防止水中重金属离子，如钾、钠离子污染金氧半(MOS)晶体管结构之带电载子信道(carrierchannel)，影响半导体组件的工作特性。去离子水以电阻率(resistivity)来定义好坏，一般要求至 17.5MΩ-cm以上才算合格；为此需动用多重离子交换树脂、RO逆渗透、与 UV紫外线杀菌等重重关卡，才能放行使用。由于去离子水是最佳的溶剂与清洁剂，其在半导体工业之使用量极为惊人！ 8、洁净室所有用得到的气源，包括吹干晶圆及机台空压所需要的，都得使 用氮气(98%)，吹干晶圆的氮气甚至要求99.8%以上的高纯氮！以上八点说明是最基本的要求，另还有污水处理、废气排放的环保问题，再再需要大笔
集成电路制造技术-原理与技术试题库
填空题（30分=1分*30）(只是答案) 半导体级硅 、 GSG 、 电子级硅 。CZ 法 、 区熔法、 硅锭 、wafer 、硅 、锗、单晶生长、整型、切片、磨片倒角、刻蚀、（抛光）、清洗、检查和包装。 100 、110 和111 。融化了的半导体级硅液体、有正确晶向的、被掺杂成p 型或n 型、 实现均匀掺杂的同时并且复制仔晶的结构，得到合适的硅锭直径并且限制杂质引入到硅中 、拉伸速率 、晶体旋转速率 。 去掉两端、径向研磨、硅片定位边和定位槽。 制备工业硅、生长硅单晶、 提纯） 。卧式炉 、立式炉 、快速热处理炉 。干氧氧化、湿氧氧化、水汽氧化。工艺腔、硅片传输系统、气体分配系统、尾气系统、温控系统。 局部氧化LOCOS 、浅槽隔离STI 。 掺杂阻挡、表面钝化、场氧化层和金属层间介质。热生长 、淀积 、薄膜 。石英工艺腔、加热器、石英舟。 APCVD 常压化学气相淀积、LPCVD 低压化学气相淀积、PECVD 等离子体增强化学气相淀积。晶核形成、聚焦成束 、汇聚成膜。同质外延、异质外延。膜应力、电短路、诱生电荷。导电率、高黏附性、淀积 、平坦化、可靠性、抗腐蚀性、应力等。CMP 设备 、电机电流终点检测、光学终点检测。平滑、部分平坦化、局部平坦化、全局平坦化。 磨料、压力。使硅片表面和石英掩膜版对准并聚焦，包括图形）；（通过对光刻胶曝光，把高分辨率的投影掩膜版上图形复制到硅片上）；（在单位时间内生产出足够多的符合产品质量规格的硅片）。化学作用、物理作用、化学作用与物理作用混合。介质、金属 。在涂胶的硅片上正确地复制 掩膜图形。 被刻蚀图形的侧壁形状、各向同性、各向异性。气相、液相、 固相扩散。间隙式扩散机制、替代式扩散机制、激活杂质后。一种物质在另一种物质中的运动、一种材料的浓度必须高于另一种材料的浓度 ）和（ 系统内必须有足够的能量使高浓度的材料进入或通过另一种材料。 热扩散 、离子注入。预淀积 、推进、激活。时间、温度 。扩散区、光刻区 、刻蚀区、注入区、薄膜区、抛光区。硅片制造备 ）、（ 硅片制造 ）、硅片测试和拣选、（ 装配和封装 、终测。 微芯片。第一层层间介质氧化物淀积、氧化物磨抛、第十层掩模、第一层层间介质刻蚀。 钛淀积阻挡层、氮化钛淀积、钨淀积 、磨抛钨。 1． 常用的半导体材料为何选择硅？（6分） （1）硅的丰裕度。硅是地球上第二丰富的元素，占地壳成分的25%；经合理加工，硅能够提纯到半导体制造所需的足够高的纯度而消耗更低的成本； （2）更高的熔化温度允许更宽的工艺容限。硅1412℃>锗937℃ （3）更宽的工作温度。用硅制造的半导体件可以用于比锗更宽的温度范围，增加了半导体的应用范围和可靠性； （4）氧化硅的自然生成。氧化硅是一种高质量、稳定的电绝缘材料，而且能充当优质的化学阻挡层以保护硅不受外部沾污；氧化硅具有与硅类似的机械特性，允许高温工艺而不会产生过度的硅片翘曲； 2． 晶圆的英文是什么？简述晶圆制备的九个工艺步骤。（6分） Wafer 。 （1） 单晶硅生长: 晶体生长是把半导体级硅的多晶硅块转换成一块大的单晶硅。生长后的单晶硅被称为硅锭。可用CZ 法或区熔法。 （2） 整型。去掉两端，径向研磨，硅片定位边或定位槽。 （3） 切片。对200mm 及以上硅片而言，一般使用内圆切割 机；对300mm 硅片来讲都使用线锯。 （4） 磨片和倒角。切片完成后，传统上要进行双面的机械磨片以去除切片时留下的损伤，达到硅片两面高度的平行及平坦。硅片边缘抛光修整，又叫倒角，可使硅片边缘获得平滑的半径周线。 （5） 刻蚀。在刻蚀工艺中，通常要腐蚀掉硅片表面约20微米的硅以保证所有的损伤都被去掉。 （6） 抛光。也叫化学机械平坦化（CMP ），它的目标是高平整度的光滑表面。抛光分为单面抛光和双面抛光。 （7） 清洗。半导体硅片必须被清洗使得在发给芯片制造厂之前达到超净的洁净状态。 （8） 硅片评估。 （9） 包装。 3． 硅锭直径从20世纪50年代初期的不到25mm 增加到现在的300mm 甚至更大，其原因是什么？（6分） （1） 更大直径硅片有更大的表面积做芯片，能够减少硅片的浪费。 （2） 每个硅片上有更多的芯片，每块芯片的加工和处理时间减少，导致设备生产效率变高。 （3） 在硅片边缘的芯片减少了，转化为更高的生产成品率。 （4） 在同一工艺过程中有更多芯片，所以在一块芯片一块芯片的处理过程中，设备的重复利用率提高了。 氧化 4.立式炉出现的主要原因，其主要控制系统分为哪五个部分？（6分） (1) 立式炉更易于自动化、可改善操作者的安全以及减少颗粒污染。与卧式炉相比可更好地控制温度和均匀性。 (2) 工艺腔，硅片传输系统，气体分配系统，尾气系统，温控系统。 5.试写出光刻工艺的基本步骤。（6分） （1）气相成底膜；（2）旋转涂胶；（3）软烘 ；（4）对准和曝光；（ 5）曝光后烘焙(PEB)； （6） 显影； （7）坚膜烘焙； （8）显影检查。 4． 已知曝光的波长 为365nm ，光学系统的数值孔径NA 为0.60，则该光学系统的焦深DOF 为多少？（6分） 5． 简述扩散工艺的概念。（6分） 扩散是物质的一个基本属性，描述了一种物质在另一种物质中运动的情况。扩散的发生需要两个必要的条件：（1）一种材料的浓度必须高于另一种材料的浓度；（2）系统内必须有足够的能量使高浓度的材料进入或通过另一种材料。 气相扩散：空气清新剂喷雾罐 液相扩散：一滴墨水滴入一杯清水 固相扩散：晶圆暴露接触一定浓度的杂质原子（半导体掺杂工艺的一种） 6． 名词解释：离子注入。（6分） 离子注入是一种向硅衬底中引入可控制数量的杂质，以改变其电学性能的方法。它是一个物理过程，即不发生化学反应。离子注入在现代硅片制造过程中有广泛应用，其中最主要的用途是掺杂半导体材料。 四、综合题：（30分=15分*2，20题）2题/章 1． 对下图所示的工艺进行描述，并写出工艺的主要步骤。（15分） 描述：图示工艺：选择性氧化的浅槽隔离（STI ）技术。（用于亚0.25微米工艺） STI 技术中的主要绝缘材料是淀积氧化物。选择性氧化利用掩膜来完成，通常是氮化硅，只要氮化硅膜足够厚，覆盖了氮化硅的硅表面就不会氧化。掩膜经过淀积、图形化、刻蚀后形成槽。 在掩膜图形曝露的区域，热氧化150~200埃厚的氧化物后，才能进行沟槽填充。这种热生长的氧化物使硅表面钝化，并且可以使浅槽填充的淀积氧化物和硅相互隔离，它还能作为有效的阻挡层，避免器件中的侧墙漏电流产生。 步骤：1氮化硅淀积 2氮化硅掩蔽与刻蚀 3侧墙氧化与沟槽填充 4氧化硅的平坦化(CMP) 5氮化硅去除。 浅槽隔离(STI)的剖面 2． 识别下图所示工艺，写出每个步骤名称并进行描述，对其特有现象进行描述。（15分） 答：一 ）此为选择性氧化的局部氧化LOCOS （0.25微米以 上的工艺 ） 二 ）步骤名称及描述： 1 氮化硅淀积。 2 氮化硅掩蔽与刻蚀 3 硅的局部氧化 LOCOS 场氧化层的剖面 4 氮化硅去除 用淀积氮化物膜作为氧化阻挡层，因为淀积在硅上的氮化物 不能被氧化，所以刻蚀后的区域可用来选择性氧化生长。热 氧化后，氮化物和任何掩膜下的氧化物都将被除去，露出赤 裸的硅表面，为形成器件作准备。 三）特有现象描述：当氧扩散穿越已生长的氧化物时，它是 在各个方向上扩散的（各向同性）。 一些氧原子纵向扩散进入硅，另一些氧原子横向扩散。这意 味着在氮化物掩膜下有着轻微的侧面氧化生长。由于氧化层 比消耗的硅更厚，所以在氮化物掩膜下的氧化生长将抬高氮 化物的边缘，我们称为“鸟嘴效应” 金属化 3． 按照下图，解释化学机械平坦化工艺。（15分） CMP 是一种表面全局平坦化的技术，它通过硅片和一个抛光 头之间的相对运动来平坦化硅片表面，在硅片和抛光头之间 有磨料，并同时施加压力。CMP 设备——抛光机 光刻 4． 识别下图所示工艺，写出每个步骤名称并进行描述。 （15分） 答：1 气相成底膜：清洗、脱水，脱水烘焙后立即用HMDS 进行成膜处理，起到粘附促进剂的作用。 2 采用旋转涂胶的方法涂上液相光刻胶材料。 3 软烘：其目的是除去光刻胶中的溶剂。 4 对准和曝光：掩模板与涂了胶的硅片上的正确位置对准。然后将掩模板和硅片曝光。 5 曝光后烘焙：深紫外（DUV ）光刻胶在100-110℃的热板上进行曝光后烘焙。 6 显影：是在硅片表面光刻胶中产生图形的关键步骤。 7 坚模烘焙：要求会发掉存留的光刻胶溶剂，提高光刻胶对硅片表面的粘附性。 8 显影后检查：目的是找出光刻胶有质量问题的硅片，描述光刻胶工艺性能以满足规范要求。 刻蚀 5． 等离子体干法刻蚀系统的主要部件有哪性？试举出三种主要类型，并对圆筒式等离子体刻蚀机作出介绍。（15分） 答：一个等离子体干法刻蚀系统的基本部件包括：（1）发生刻蚀反应的反应腔；（2）产生等离子体的射频电源；（3）气体流量控制系统；（4）去除刻蚀生成物和气体的真空系统。 圆桶式反应器是圆柱形的，在0.1~1托压力下具有几乎完全相同的化学各向同性刻蚀。硅片垂直、小间距地装在一个石英舟上。射频功率加在圆柱两边的电极上。通常有一个打孔的金属圆柱形刻蚀隧道，它把等离子体限制在刻蚀隧道和腔壁之间的外部区域。硅片与电场平行放置使物理刻蚀最小。等离子体中的刻蚀基扩散到刻蚀隧道内，而等离子体中的带能离子和电子没有进入这一区域。 这种刻蚀是具有各向同性和高选择比的纯化学过程。因为在硅片表面没有物理的轰击，因而它具有最小的等离子体诱导损伤。圆桶式等离子体反应器主要用于硅片表面的去胶。氧是去胶的主要刻蚀机。 离子注入 6． 对下图中的设备进行介绍，并对其所属的工艺进行描述。（15分） 离子注入工艺在离子注入机内进行，它是半导体工艺中最复杂的设备之一。离子注入机包含离子源部分，它能从原材料中产生带正电荷的杂质离子。离子被吸出，然后用质量分析仪将它们分开以形成需要掺杂离子的束流。束流中的离子数量与希望引入硅片的杂质浓度有关。离子束在电场中加速，获得很高的速度（107cm/s 数量级），使离子有足够的动能注入到硅片的晶格结构中。束流扫描整个硅片，使硅片表面均匀掺杂。注入之后的退火过程将激活晶格结构中的杂质离子。所有注入工艺都是在高真空下进行的。 离子注入设备包含以下5 个部分： （1）离子源；（2）引出电极（吸极）和离子分析器；（3）加速管；（4）扫描系统；（5）工艺室 离子注入是一种向硅衬底中引入可控制数量的杂质，以改变其电学性能的方法。它是一个物理过程，即不发生化学反应。离子注入在现代硅片制造过程中有广泛应用，其中最主要的用途是掺杂半导体材料。每一次掺杂对杂质的浓度和深度都有特定的要求。离子注入能够重复控制杂质的浓度和深度，因而在几乎所有应用中都优于扩散。它已经成为满足亚0.25μm 特征尺寸和大直径硅片制作要求的标准工艺。热扩散的5个问题对先进的电路生成的限制：（1）横向扩散（2）超浅结（3）粗劣的掺杂控制（4）表面污染的阻碍（5）错位的产生。 亚0.25μm 工艺的注入过程有两个主要目标： （1）向硅片中引入均匀、可控制数量的特定杂质。 （2）把杂质放置在希望的深度。 7.离子注入工艺的主要优缺点。（15分） 答：优点：（1）精确控制杂质含量。 （2）很好的杂质均匀性。（扫描方法） （3）对杂质穿透深度有很好的控制。（控制能量） （4）产生单一离子束。（质量分离技术） （5）低温工艺。（中等温度小于125℃，允许使用不同的光刻掩膜，包括光刻胶） （6）注入的离子能穿过薄膜。 （7）无固溶度极限。 缺点：（1）高能杂质离子轰击硅原子将对晶体结构产生损伤。当高能离子进入晶体并与衬底原子碰撞时，能量发生转移，一些晶格上的硅原子被取代，这个反应被称为辐射损伤。大多数甚至所有的的晶体损伤都能用高温退火进行修复。 （2）注入设备的复杂性。然而这一缺点被离子注入机对剂 量和深度的控制能力及整体工艺的灵活性弥补 7． 依照下图，对硅片制造厂的六个分区分别做一个简 短的描述，要求写出分区的主要功能、主要设备以及显著特 点。（15分） （1） (1)扩散区。扩散区一般认为是进行高温工艺及薄膜淀积的 区域。 主要设备：高温扩散炉：1200℃，能完成氧化、扩散、淀积、 退火以及合金等多种工艺流程。湿法清洗设备 。 （2） (2)光刻。把临时电路结构复制到以后要进行刻蚀和离子注 入的硅片上。 主要设备：涂胶/显影设备，步进光刻机。 （3） (3)刻蚀。用化学或物理方法有选择地从硅片表面去除不需 要材料，在硅片上没有光刻胶保护的地方留下永久的图形。 主要设备：等离子体刻蚀机，等离子去胶机，湿法清洗设备 。 (4)离子注入。主要功能是掺杂。 主要设备：离子注入机、等离子去胶机、湿法清洗设备 。
半导体制造工艺流程
半导体制造工艺流程 N型硅：掺入V族元素--磷P、砷As、锑Sb P型硅：掺入III族元素—镓Ga、硼B PN结： 半导体元件制造过程可分为 前段（FrontEnd）制程 晶圆处理制程（WaferFabrication；简称WaferFab）、 晶圆针测制程（WaferProbe）； 後段（BackEnd） 构装（Packaging）、 测试制程（InitialTestandFinalTest） 一、晶圆处理制程 晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随著产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之後，接著进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。 二、晶圆针测制程 经过WaferFab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或
是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。然後晶圆将依晶粒为单位分割成一粒粒独立的晶粒 三、IC构装制程 IC構裝製程（Packaging）：利用塑膠或陶瓷包裝晶粒與配線以成積體電路目的：是為了製造出所生產的電路的保護層，避免電路受到機械性刮傷或是高溫破壞。 半导体制造工艺分类 半导体制造工艺分类 一双极型IC的基本制造工艺： A在元器件间要做电隔离区（PN结隔离、全介质隔离及PN结介质混合隔离） ECL（不掺金）（非饱和型）、TTL/DTL（饱和型）、STTL（饱和型）B在元器件间自然隔离 I2L（饱和型） 半导体制造工艺分类 二MOSIC的基本制造工艺： 根据栅工艺分类 A铝栅工艺 B硅栅工艺
半导体芯片制造工国家职业标准
半导体芯片制造工国家职业标准 1.职业概况 1.1职业名称 半导体芯片制造工。 1.2职业定义 使用设备制造半导体分立器件、集成电路芯片的人员。 1.3职业等级 本职业共设四个等级，分别为初级（国家职业资格五级）、中级（国家职业资格四级）、高 级（国家职业资格三级）、技师（国家职业资格二级）。 1.4职业环境 室内、常温、或高温。 1.5职业能力特征 身体健康、反应灵敏。 1.6基本文化程度 高中毕业。 1.7培训要求 1.7.1培训期限 全日制职业学校教育，根据其培养目标和教学计划确定。晋级培训期限：初级培训时间不少于400标准学时；中级培训时间不少于300标准学时；高级培训时间不少于150标准学时；技师培训时间不少于150标准学时。 1.7.2培训教师 培训中级、高级人员的教师应具有本职业技师以上职业资格或具有中、高级职称的专业技术人员担任；技师的培训教师由具有本职业高级技师以上职业资格或具有相应资格的高级职称的专业技术人员担任。 1.7.3培训场地要求 标准教室及具备必要实验设备的实践场所。 1.8鉴定要求 1.8.1适用对象 从事或准备从事本职业的人员。 1.8.2申报条件 ——初级（具备以下条件之一者） （1）经本职业初级正规培训达规定标准学时数，并取得毕（结）业证书。 （2）在本职业连续见习工作2年以上。 （3）本职业学徒期满。 ——中级（具备以下条件之一者）
（1）取得本职业初级职业资格证书后，连续从事本职业工作3年以上，经本职业中级正规培训达规定标准学时数，并取得毕（结）业证书。 （2）取得本职业初级职业资格证书后，连续从事本职业工作5年以上。 （3）连续从事本职业工作7年以上。 （4）取得经劳动保障行政部门审核认定的，以中级技能为培养目标的中等以上职业学校本职业（专业）毕业证书。 ——高级（具备以下条件之一者） （1）取得本职业中级职业资格证书后，连续从事本职业工作4年以上，经本职业高级正规培训达规定标准学时数，并取得毕（结）业证书。 （2）取得本职业中级职业资格证书后，连续从事本职业工作7年以上。 （3）取得高级技工学校或经劳动保障行政部门审核认定的，以高级技能为培养目标的高等职业学校本职业（专业）证书。 （4）取得本职业中级职业资格证书的大专以上专业或相关专业毕业生，并连续从事本职业工作2年以上。 ——技师（具备以下条件之一者） （1）取得本职业高级职业资格证书后，连续从事本职业工作5年以上，经本职业技师正规培训达规定标准学时数，并取得毕（结）业证书。 （2）取得本职业高级职业资格证书后，连续从事本职业工作8年以上。 （3）高级技工学校本职业毕业生，连续从事本职业工作满2年。 1.8.3鉴定方式 本职业鉴定分理论知识考试和技能操作考核，理论知识考试采用笔试方式，技能操作考核采用现场实际操作方式进行。两项考试（考核）均采用百分制，皆达60分以上者为合格。技师鉴定还须通过综合评审。 1.8.4考评人员与考生配比 理论知识考试按1:15，但每个考场不少于2个考评员；技能操作考核按1:（3～5）。 1.8.5鉴定时间 理论知识考试为90～120分钟；技能操作考核为150～180分钟。 1.8.6鉴定场所及要求 理论知识考试在标准教室里；技能操作考核在半导体芯片制造厂的相关工序，并备有相关工序考核必需的材料。 2.基本要求 2.1职业道德 2.1.1职业道德基本知识 2.1.2职业守则 （1）工作热情、主动。 （2）自觉遵守劳动纪律。
