7 危险房屋可靠性鉴定PPT课件
建筑结构的检测和可靠性评估 ppt课件
ppt课件
15
数显回弹仪
影响到结构性能、使用功能或耐凝土结构外观质量缺陷
蜂窝是指混凝土表面无水泥浆,露出石子深度 大于5mm,但小于保护层厚度的缺陷。用钢尺或百 格网量取蜂窝的面积。
孔洞是指深度超过保护层厚度,但不超过截面 尺寸1/3的缺陷。检查时凿去孔洞周围松动石子,用
钢尺量取孔洞的面积及深度。
ppt课件
2
精品资料
• 你怎么称呼老师?
• 如果老师最后没有总结一节课的重点的难点,你 是否会认为老师的教学方法需要改进?
• 你所经历的课堂,是讲座式还是讨论式? • 教师的教鞭
• “不怕太阳晒,也不怕那风雨狂,只怕先生骂我 笨,没有学问无颜见爹娘 ……”
• “太阳当空照,花儿对我笑,小鸟说早早早……”
现浇混凝土结构外观质量缺陷
因采用单面测试,适合于只有一个测试面如路面、
护坡、底板、跑道等混凝土的检测。
ppt课件
10
3. 雷达法
向混凝土发射电磁波,当遇到电磁性质不 同的缺陷或钢筋时,将产生反射电磁波,接收 此反射电磁波可得到一波形图,据此波形图可 得知混凝土内部缺陷的状况及钢筋的位置等。
ppt课件
11
4. 红外成像法
通过测量混凝土的热量及热流来判断其质 量的一种方法。当混凝土内部存在某种缺陷时, 将改变混凝土的热传导,使混凝土表面的温度 场分布产生异常,用红外成像仪测出表示这种 异常的热像图,由热像图中异常的特征可判断 出混凝土缺陷的类型及位置特征等。
连接部位有基本不影响 结构传力性能的缺陷
ppt课件
5
2.结构构件的外形尺寸

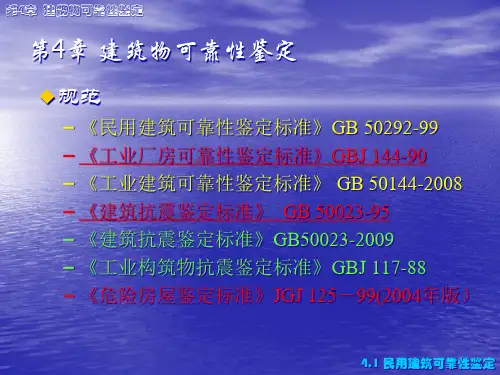

第4章建筑物可靠性鉴定.pptx
– 划分为三个层次:构件、子单元和鉴定单元
✓构件:第一层次,最基本的鉴定单元可以是单件, 也可以是组合件;
✓子单元:第二层次,由构件组成,一般包括地基 基础、上部承重结构和围护系统三个子单元;
✓鉴定单元:第三层次,由子单元组成,即建筑物 划分为的一个或若干个可独立进行鉴定的区段。
✓ 危房鉴定及各种应急鉴定; ✓ 房屋改造前的安全检查; ✓ 临时性房屋需要延长使用期的检查; ✓ 使用性鉴定中发现的安全问题。
– 可仅进行正常使用性鉴定:
✓ 建筑物日常维护的检查; ✓ 建筑物使用功能的鉴定; ✓ 建筑物有特殊使用要求的专门鉴定。
4.1 民用建筑可靠性鉴定
第4章 建筑物可靠性鉴定
✓可靠性鉴定 (上述两者合并)
4.1 民用建筑可靠性鉴定
第4章 建筑物可靠性鉴定
– 应进行可靠性鉴定:
✓ 建筑物大修前的全面检查; ✓ 重要建筑物的定期检查; ✓ 建筑物改变用途或使用条件的鉴定; ✓ 建筑物超过设计基准期继续使用的鉴定; ✓ 为制订建筑群维修改造规划而进行的普查。
– 可仅进行安全性鉴定:
– 等级划分
✓安全(可靠)性鉴定:每层次划分为4个等级; ✓使用性鉴定:每层次划分为3个等级
4.1 民用建筑可靠性鉴定
第4章 建筑物可靠性鉴定
4.1.3 鉴定评级的层次与等级划分
– 安全性鉴定
✓构件: au、bu、cu、du 四级; ✓子单元:Au、 Bu、 Cu、 Du 四级; ✓鉴定单元: Asu、 Bsu、 Csu、 Dsu 四级;
(GB 50023-2009) 现有建筑的抗震鉴定。
第4章 建筑物可靠性鉴定
4.1 民用建筑可靠性鉴定
房屋检测ppt课件
拉强度试验法检测钢材试件抗
拉强度,钢材弯曲强度试验方
15
五、房屋抗震能力检测检测用 途
5、检测过程:
(1)收集房屋的地质勘察 报告、竣工图和工程验收文件 等原始资料,必要时补充进行 工程地质勘察。
(2)全面检查和记录房屋 基础、承重结构和围护结构的 损坏部位、范围和程度。
(3)调查分析房屋结构的
特点、结构布置、构造等抗震
非现场检测项目有:
a.混凝土结构构件检测中,混
凝土钻芯法检测混凝土强度;
b.钢结构构件检测中,钢材抗
7
三、房屋损坏趋势检测
1、检测用途 通过对房屋产生或可能产
生变形、位移、裂缝等损坏的 检测监测、评价房屋受相邻工 程等外部因素或设计、施工、 使用等房屋内在因素的影响, 适用于因各种因素可能或已造 成损坏需检测监测的房屋。 2、检测项目
非现场检测项目有:
a.混凝土结构构件检测中, 混凝土钻芯法检测混凝土强度;
b.钢结构构件检测中,钢
材抗拉强度试验法检测钢材试
件抗拉强度,钢材弯曲强度试
3
一、房屋完损状况检测
5、检测过程:
(1)调查房屋的使用历史 和结构体系。
(2)测量房屋的倾斜和不 均匀沉降情况。
(3)采用文字、图纸、照
片或录像等方法,记录房屋建
5、检测过程:
(1)分析委托人提供的房 屋改建方案及技术要求。
(2)了解房屋原始结构和 原始资料,检查和记录房屋承 重结构的完损状况。
(3)必要时,对相关部位 的建筑结构材料的力学性能进 行检测。
(4)按现行设计规范规定
进行房屋相关结构和地基承载
13
五、房屋抗震能力检测检测用 途
1、检测用途

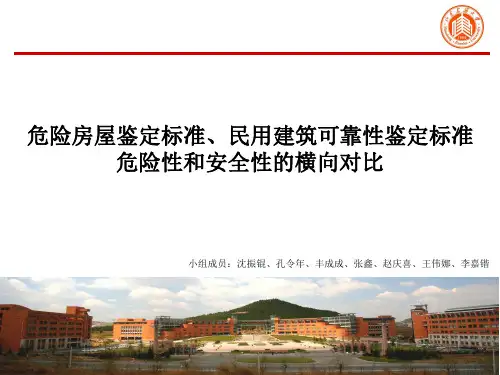

危险房屋鉴定标准、民用建筑可靠性鉴定标准危险性和安全性的横向对比
中,且直接受到威胁;
结构各楼层(含地下室)危险性等级中Du级
➢ 建筑物朝一方向倾斜,且速 的层数不超过(F+B+f)/3时,评定为C级,
度开始变快。
否则为D级;当R ≥ 25%,评定为D级。
相同 都根据地基基础、上部承重结构和围护系统结构承重部分等的安全等级,以 点 及整幢建筑有关的其他安全问题进行评定
1.1 混凝土结构构件 1.2 钢结构构件 1.3 砌体结构构件 1.4 木结构构件
1.1 混凝土结构构件
民用建筑可靠性标准和危险房屋鉴定标准都是根据构件承载能力、构造 与连接、变形与裂缝来评判构件安全性或危险性。
民用建筑可靠性标准(安全性)
分别评定每一受检构件的等级,并取其 中最低一级作为该构件安全性等级 1
危险房屋鉴定标准、民用建筑可靠性鉴定标准 危险性和安全性的横向对比
小组成员:沈振锟、孔令年、丰成成、张鑫、赵庆喜、王伟娜、李嘉锴
1
相同点:工作流程一致 不同点:用途、目的、评级方法和评级结果的严重程度
主要内容
一、构件的危险性和安全性 二、结构系统的危险性和安全性 三、鉴定单元的危险性和安全性
一、构件的危险性和安全性
危险房屋鉴定标准(危险性)
划分等级:危险构件,非危险构件
1.3 砌体结构构件
民用建筑可靠性标准和危险房屋鉴定标准都是根据构件承载能力、构造 与连接、变形与裂缝来评判构件安全性或危险性。
民用建筑可靠性标准(安全性)
分别评定每一受检构件的等级,并取其 中最低一级作为该构件安全性等级
1.3 砌体结构构件
1.对于受检构件规范中还规定了应
当重点检查偏心失稳、屋架的平
面外变形以及屋盖支撑系统的稳 定状况。
房屋安全鉴定new课件
动态检测法
通过施加外部力或振动, 观察房屋的反应,判断房 屋的安全性。
现代鉴定方法
声波检测法
利用声波检测房屋内部结 构,通过分析声波的传播 和反射来判断房屋的安全性。
红外线检测法
利用红外线检测房屋表面 温度,判断房屋是否存在 裂缝、脱层等安全隐患。
雷达检测法
利用雷达检测房屋内部结 构,能够发现传统方法难 以发现的隐患。
工业厂房安全鉴定
工业厂房安全鉴定主要应用于工厂、车间等工业生产场所, 通过对厂房的结构、设备、工艺等方面进行检查和评估, 确保厂房的安全性和可靠性,保障工业生产的正常运行。
工业厂房安全鉴定的案例包括对新建厂房的结构设计安全 性审核、旧厂房的设备设施安全评估等。
公共设施安全鉴定
公共设施安全鉴定主要应用于公共建 筑、交通设施、文化设施等公共场所, 通过对设施的结构、消防、设备等方 面进行检查和评估,确保设施符合公 共安全的要求。
CHAPTER
新材料在鉴定中的应用
高性能复合材料
用于检测和修复结构损伤,如碳纤维 复合材料,具有高强度和抗疲劳性能, 可有效加固和修复结构。
智能材料
如形状记忆合金和压电陶瓷,可应用 于监测结构的振动和应力变化,为鉴 定提供实时数据。
新技术在鉴定中的辅助作用
3D打印技术
用于制作结构模型,辅助分析结构受力 情况和稳定性,提高鉴定的准确性。
公共设施安全鉴定的案例包括对新建 图书馆的抗震性能评估、旧桥的承载 能力检测等。
CHAPTER
鉴定的时机选择
初始建设完成后的验收鉴定
房屋建设完成后,应进行一次全面的安全鉴定,确保房屋结构、 设施等符合设计要求和相关标准。
使用过程中的定期检查
房屋在使用过程中,应定期进行安全鉴定,以便及时发现潜在的安 全隐患,采取相应的措施进行维修和加固。
危房评定标准-PPT课件
• 4. 9竹篱笆或其它材料编制成的篱笆墙出现腐烂、坍塌或透 风,均视为不满足基本使用功能(等同视为危险构件)。
• 4.10树皮屋盖直接评定为危险构件。
• 4.11青瓦屋盖椽子腐烂、断裂,屋面坍塌面积超过10㎡以 上,视为危险构件。
• 4.7、4.8、4.9、4.10、4.11五项为维护结构,不 参与农村危房等级的评定,在农村危房摸底调查分 户登记表中也是分开登记。
五.检测与安全
• 5.1 农村危房评定采用现场简易检测评定,以观感、尺量为 主。需要作地基沉降速率、房屋倾斜率观测的,应组织培训 ,建立变形观测点定期观测记录,时间最多2个月。不现实
• 5.2 检测时必须采取安全措施,确保检测人员安全。
农村危房评定的步骤
• 1. 首先确定农民居住用房的类型;
• 2. 对农民居住用房各组成部分进行单个构件的划分并统计构 件数量;
度时挠度值可达到4cm
沉降值>3cm
• ④檩条、椽(传)子产生的挠度大于3.5cm或净跨 度/120,入墙木质部位腐朽、虫蛀或空鼓;
• ⑤木柱侧弯变形矢高大于3cm或层高/150,柱顶劈 裂、柱身断裂,或柱脚腐朽,其腐朽面积大于原柱 面积截面1/5以上。 如3米层高时木柱侧弯变形值2cm
• 4.05 混凝土结构构件
③梁、板因主筋锈蚀,产生沿主筋方向的裂缝,缝宽大于
1mm,或构件混凝土严重缺损,或混凝土保护层严重脱落 、露筋;钢筋外露影响构件的使用寿命,露筋部位钢筋锈蚀处砼膨胀 • ④现浇板面周边产生裂缝,或板底产生交叉裂缝;板面四周裂缝是因为板
面无钢筋、或钢筋偏小、或有钢筋但施工时严重被踩踏,或板厚度有问题、或砼强度有问题。板厚度不够时,在有荷载的情况下会有抖动
贵州省农村危房评定暂行标准
危险房屋鉴定
危险房屋鉴定一、项目概况本受检房屋为一栋砖混结构房屋,约建于1960年。
为了解该房屋现状,业主特委托本公司对该房屋进行危房鉴定。
鉴定主要内容应包括:1、房屋损伤状况检测采用文字、图纸、照片或录像等方法,记录房屋结构、装修、设备、非结构构件和建筑附属物的损坏部位、范围和程度。
2、房屋变形检测现场采用RTS112SR5L全站仪对房屋进行倾斜和相对高差测量,检测房屋的整体倾斜和局部倾斜是否满足规范要求。
3、危险性等级评定在现场检测的基础上,对房屋损坏情况进行综合评定,并按照《危险房屋鉴定标准》(JGJ 125-2016)中的评定方法对房屋危险性等级进行评定。
二、技术依据1、《工程测量规范》(GB50026-2016);2、《建筑结构检测技术标准》(GB/T50344-2019);3、《砌体工程现场检测技术标准》(GB/T50315-2011);4、《建筑变形测量规范》(JGJ8-2016);5、《砌体结构工程施工质量验收规范》(GB50203-2011)。
三、判定标准1、《建筑地基基础设计规范》(GB50007-2011);2、《危险房屋鉴定标准》(JGJ 125-2016)。
3、《民用建筑可靠性鉴定标准》(GB 50292-2015)四、检测分析结果1、房屋建筑、结构概况调查本次受检房屋位于丹北镇新桥新巷村4组,为一栋砖混结构房屋,约建于1960年。
房屋建筑、结构图纸缺失。
房屋平面呈矩形,东西向轴线尺寸宽约为36.0m,南北向轴线尺寸长约为8.60m,总建筑面积约为309.6m2。
房屋檐口层高为3.15m,室内外高差为0.30m,屋面为双坡屋面,房屋建筑总高度为5.50m。
目前房屋用于仓储。
房屋开间尺寸主要为7.5m、7.70m,进深尺寸主要为8.0m该房屋采用纵横墙承重体系,承重墙采用普通砖砌筑。
承重墙厚度为240mm,楼(屋)面采用木结构。
2、房屋使用情况经调查发现,受检房屋自建成后未发生过使用功能改变、火灾和使用荷载过大等情况。
农村危险房屋鉴定技术导则及教学大纲幻灯片PPT
μ-隶属度; μA-房屋A级的隶属度; μB-房屋B级的隶属度; μC-房屋C级的隶属度; μD-房屋D级的隶属度;
μa-房屋组成部分a级的隶属度; μb-房屋组成部分b级的隶属度; μc-房屋组成部分c级的隶属度; μd-房屋组成部分d级的隶属度;
μaf-地基基础a级的隶属度; μbf-地基基础b级的隶属度; μcf-地基基础c级的隶属度; μdf-地基基础d级的隶属度; μas-上部承重结构a级的隶属度; μbs-上部承重结构b级的隶属度; μcs-上部承重结构c级的隶属度; μds-上部承重结构d级的隶属度;
安 全。 C级-部分承重结构不能满足正常使用,局部出现危险,构成局部危房。 D级-承重结构已不能满足正常使用,房屋整体出现危险,构成整体危
房。
四、场地危险性鉴定 1、掌握危险场地对建筑物的影响,如:滑
坡、地裂缝、泥石流等。 2、暗坡边缘;浅层河道,暗埋的塘、沟; 3、下陷的采空区;
五、房屋危险性定性鉴定 1、掌握定性鉴定概念(先外部后内部)。 房屋外部检查的重点地方:
农村危险房屋鉴定技术导 则及教学大纲幻灯片PPT
本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢! 本课件PPT仅供大家学习使用 学习完请自行删除,谢谢!
一、总则
1、掌握判断农村房屋结构危险程度及治理 措施。
C级: ( 1 ) 、地基基础:地基基础尚保持稳定,基础出现少量损坏; ( 2 ) 、墙体:承重的墙体多数轻微裂缝或部分非承重墙墙体明显 开裂,部分承重墙体明显位移和歪闪;非承重墙体普遍明显裂缝;部 分山墙转角处和纵、横墙交接处有明显松动、脱闪现象。 ( 3 ) 、梁、柱:梁、柱出现象缝,但未达到承载能力极限状态, 个别梁柱节点破损和开裂明显。 ( 4 ) 、楼、屋盖:楼、屋盖显著开裂,楼、屋盖板与墙、梁搭接 处有松动和明显裂缝,个别屋面板塌落。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
房屋危险性鉴定等级划分
结构承载力能满足正常使用要求,未发现危险点,房屋结 A级
构安全(结构安全、使用正常) 结构承载力基本能满足正常使用要求,个别结构构件处于 B级 危险状态,但不影响主体结构,基本满足正常使用要求(结 构安全、使用基本正常) 部分承重结构承载力不能满足正常使用要求,局部出现险 C级 情,构成局部危房(结构局部不安全) 承重结构承载力已不能满足正常使用要求,房屋整体出现 D级 险情构成整幢危房(结构整体不安全)
一、委托单位/个人概况
单位名称
电话
房屋地址
委托日期
二、房屋概况
房屋用途
建造年份
结构类别
建筑面积
平面形式
层数
产权性质
产权证编号
备注
4
Institute of disaster prevention science and safety technology of CSU
7.1.2 危险房屋鉴定报告
三、房屋安全鉴定目的 四、鉴定情况 五、损坏原因分析 六、鉴定结论 七、处理建议 八、检测人员 九、鉴定单位技术负责人 鉴定人: 审核人: 审定人:
危险房屋(危房):结构已严重损坏,或承重构件已属危险构件,随 时可能丧失稳定和承载力,不能保证居住和使用安全的房屋。
房屋危险性鉴定应根据被鉴定房屋的构造特点和承重体系的种类, 按其危险程度和影响范围进行鉴定;
危房以幢为鉴定单位,按建筑面积进行计量。
3
7.1.2 危险房屋鉴定报告
Institute of disaster prevention science and safety technology of CSU
承载能力、构造与连接、变形
9
Institute of disaster prevention science and safety technology of CSU
7.3.1 单个构件划分标准
基础: 独立柱基础:以一根柱的单个基础为一构件; 条形基础:以一个自然间一轴线单面长度为一构件; 板式基础:以一个自然间的面积为一构件; 墙体:以一个计算高度一个自然间的一面为一构件; 柱:以一个计算高度一根为一构件; 梁/檩条/搁栅:等以一个跨度一根为一构件; 板:以一自然间面积为一构件,预制板以一块为一构件; 屋架/桁架:等以一榀为一构件
主要内容 7.1 概述 7.2 鉴定程序和评定方法 7.3 危险构件鉴定 7.4 房屋危险性鉴定
危险房屋鉴定标准JGJ125-99
2
Institute of disaster prevention science and safety technology of CSU
7.1 概述
7.1.1 危险房屋
8
7.3 构件危险性评定方法
Institute of disaster prevention science and safety technology of CSU
危险构件:承载力、裂缝、变形不能满足正常使用要求的结构构件
构件类别 砌体结构构件 木结构构件 砼结构构件 钢结构构件
鉴定内容 承载能力、构造与连接、裂缝、变形 承载能力、构造与连接、裂缝、变形 承载能力、构造与连接、裂缝、变形
裂缝宽度已超过1mm; 5 墙柱因偏心受压产生水平裂缝,缝宽大于0.5mm; 6 墙柱产生倾斜,其倾斜率大于0.7%,或相邻墙体连接处断裂成通缝;
12
Institute of disaster prevention science and safety technology of CSU
第二层次
房屋组成 部分危险 性鉴定
地基基础a/b/c/d 上部承重结构a/b/c/d 围护结构a/b/c/d
a级:无危险点 b级:有危险点 c级:局部危险 d级:整体危险
第三层次
房屋危险性鉴定:A/B/C/D
7
Institute of disaster prevention science and safety technology of CSU
5
7.2 危险房屋鉴定程序和评定方法
Institute of disaster prevention science and safety technology of CSU
7.2.1 危险房屋鉴定程序
受理委托:确定鉴定内容和范围
初步调查:收集原始资料,进行现场勘查
检测验算:现场检测,必要时采用仪器测试和Байду номын сангаас构验算
11
Institute of disaster prevention science and safety technology of CSU
砌体结构构件危险点主要标志(10条)
1 受压构件承载力小于其作用效应的85%; 2 受压墙柱沿受力方向产生缝宽大于2mm,缝长超过层高1/2的竖向裂
缝,或产生缝长超过层高1/3多条竖向裂缝; 3 受压墙柱表面风化、剥落、砂浆粉化,有效截面削弱达1/4以上; 4 支承梁或屋架端部的墙体或柱截面因局部受压产生多条竖向裂缝或
10
Institute of disaster prevention science and safety technology of CSU
7.3.2 砌体结构构件
承载力验算应测定砌块及砂浆强度等级,推定砌体强度或直接检测 砌体强度,实测砌体截面有效值应扣除因各种因素造成的截面损失;
砌体结构应重点检查砌体的构造连接部位,纵横墙交接处的斜向或 竖向裂缝状况,砌体承重墙体的变形和裂缝状况以及拱脚裂缝和位 移状况。注意其裂缝宽度/长度/深度/走向数量/及其分布,并观测其 发展状况。
鉴定评级:对资料全面分析综合评定,确定危险等级
处理建议:原则性处理意见
鉴定报告
6
7.2.2 评定方法(三层次)
Institute of disaster prevention science and safety technology of CSU
综合评定分三个层次
第一层次
构件危险性 鉴定
危险构件Td 非危险构件Fd
2656625, 1
Institute of disaster prevention science and safety technology of CSU
Institute of disaster prevention science and safety technology of CSU
第七章 危险房屋可靠性鉴定
