LTE帧结构及资源概念

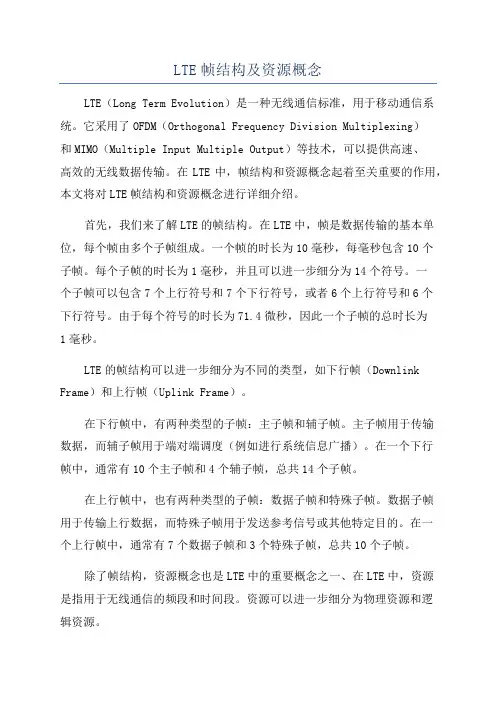

LTE帧结构及资源概念LTE（Long Term Evolution）是一种无线通信标准，用于移动通信系统。
它采用了OFDM（Orthogonal Frequency Division Multiplexing）和MIMO（Multiple Input Multiple Output）等技术，可以提供高速、高效的无线数据传输。
在LTE中，帧结构和资源概念起着至关重要的作用，本文将对LTE帧结构和资源概念进行详细介绍。
首先，我们来了解LTE的帧结构。
在LTE中，帧是数据传输的基本单位，每个帧由多个子帧组成。
一个帧的时长为10毫秒，每毫秒包含10个子帧。
每个子帧的时长为1毫秒，并且可以进一步细分为14个符号。
一个子帧可以包含7个上行符号和7个下行符号，或者6个上行符号和6个下行符号。
由于每个符号的时长为71.4微秒，因此一个子帧的总时长为1毫秒。
LTE的帧结构可以进一步细分为不同的类型，如下行帧（Downlink Frame）和上行帧（Uplink Frame）。
在下行帧中，有两种类型的子帧：主子帧和辅子帧。
主子帧用于传输数据，而辅子帧用于端对端调度（例如进行系统信息广播）。
在一个下行帧中，通常有10个主子帧和4个辅子帧，总共14个子帧。
在上行帧中，也有两种类型的子帧：数据子帧和特殊子帧。
数据子帧用于传输上行数据，而特殊子帧用于发送参考信号或其他特定目的。
在一个上行帧中，通常有7个数据子帧和3个特殊子帧，总共10个子帧。
除了帧结构，资源概念也是LTE中的重要概念之一、在LTE中，资源是指用于无线通信的频段和时间段。
资源可以进一步细分为物理资源和逻辑资源。
物理资源是指用于无线传输的实际频率和时间资源。
在LTE中，物理资源主要包括RB（Resource Blocks）和符号。
RB是频域上的资源单元，用于划分频段。
每个RB包含12个子载波，每个子载波的带宽为15kHz。
符号是时间域上的资源单元，用于划分时间段。
LTE帧结构和协议讲解
LTE帧结构和协议讲解LTE（Long Term Evolution）是第四代无线通信技术，为了支持更高的数据速率、更低的时延和更好的系统能力而发展起来的。
LTE通过改进帧结构和引入新的协议来提高系统的性能和效率。
LTE的帧结构主要由基本帧和无线帧的形成方式组成。
在LTE中，基本帧是和无线帧对称的，对称的结构可以简化系统的设计和实现。
基本帧由10个子帧组成，每个子帧的持续时间为1ms。
每个子帧可以分为两个时隙，每个时隙的持续时间为0.5ms。
基本帧中的第0个子帧（SF）被用于广播或下行控制信令，而其他9个子帧（S1~S9）用于传输用户数据。
无线帧的形成方式可以分为FDD（Frequency Division Duplexing）和TDD（Time Division Duplexing）两种。
在FDD模式下，上行和下行数据在频域上互不干扰，通过频域上的分离来实现双工通信。
而在TDD模式下，上行和下行数据共享相同的频谱，在时间上交替进行传输。
FDD和TDD模式可以根据不同的需求选择使用，TDD模式具有更快的部署速度和更灵活的频谱分配，但FDD模式可以提供更好的容量和覆盖性能。
LTE的协议主要由控制平面和用户平面组成。
控制平面负责处理系统控制信令，如寻呼、鉴权和移动性管理等；用户平面负责处理用户数据的传输。
LTE的协议是基于分组交换的IP网络，通过优化分组交换的性能和效率来提高系统的吞吐量和容量。
LTE的控制平面使用RRC（Radio Resource Control）协议进行系统控制和管理。
RRC协议负责系统的连接建立、终端的移动性管理和系统的切换等功能。
RRC协议通过不同的消息和过程来实现这些功能，如RRC连接建立过程、RRC连接重建过程和RRC连接释放过程等。
RRC协议的主要目标是优化系统控制信令的传输，减少信令的时延和系统开销。
LTE的用户平面使用PDCP（Packet Data Convergence Protocol）协议进行用户数据的传输。
LTE信道映射关系一览表
控制信道
PDCCH
(QPSK)
最快1ms出现一次，TS0。前1、2或3个OFDM符号；频域在没有传输PCFICH和PHICH及RS的REG上。
无，半静态功率分配
作用：用于指示PDSCH和PUSCH的资源分配等。承载调度以及其他控制信息，主要包括：指示UL-SCH、DL-SCH分配信息，以及PUCCH、PUSCH的TPC信息等等。总之：①传输上下行数据调度信令；②上行功控命令；③寻呼消息调度授权信令；④RACH响应调度授权信令。
辅同步信号
SSS
FDD：0号子帧，第6个符号；5号子帧，第6个符号。TDD：0号帧1号时隙，第7个符号；5号子帧11号时隙，第7个符号。频域：均在中心频率的62个子载波（带宽72）。
无
帧同步，共168组。
小区参考
信号
CRS
2天线以内，1子帧2RB内8个RS均布；4天线的3、4号天线RS减少一半。各天线RS位置不冲突，并在频域跳频，实现所有子载波都被测到RS。相邻小区频域位置不同。
LTE（eNB侧）信道映射关系一览表
物理信道
映射关系
传输信道
映射关系
逻辑信道
行向
名称
缩写
位置
功控
行向
名称
缩写
类型
行向
名称
缩写
下行
物理广播
信道
PBCH
(QPSK)
10ms出现一次，0号子帧，TS1。前4个OFDM符号；中心频率的62个子载波（带宽72）。共240个RE（打孔8个RS）
无
下行
广播
信道
BCH
物理信号
行向
名称
缩写
位置
功控
功能
LTE帧结构及物理层-讲解课件
TD-S类 似信道
PCCPCH
HS-SCCH
ADPCH N/A PRACH HS-SICH
PDSCH PUSCH
功能简介
MIB
•传输上下行数据调度信令 •上行功控命令 •寻呼消息调度授权信令 •RACH响应调度授权信令 传输控制信息HI（ACK/NACK)
指示PDCCH长度的信息 用户接入请求信息
传输上行用户的控制信息，包括 CQI, ACK/NAK反馈，调度请求等。
TD-SCDMA
特殊时隙
TD-LTE 子帧= 1ms = 30720Ts 10:2:2 = 21952Ts : 4384Ts : 4384Ts 3:9:2 = 6592Ts : 19744Ts : 4384Ts
1ms
TD-LTE
共存要求：上下行没有交叠（图中Tb > Ta）。则 TD-LTE的DwPTS必须小于0.85ms（26112Ts)。 可以采用10:2:2的配置
PRACH
PUSCH
Uplink Physical channels
• 逻辑信道定义传送信息的类型, 这些数据流是包括所有用户的数据。 • 传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。 • 物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其 载频、 • 扰码、扩频码、开始结束时间等进行相关的操作, 并在最终调制为模拟射频信号发射出去； • 不同物理信道上的数据流分别属于不同的用户或者是不同的功用。
下行用户数据、RRC信令、SIB、 寻呼消息
上行用户数据、用户控制信息反 馈，包括CQI,PMI,RI
物理信道配置
关键技术 帧结构 物理信道 物理层过程
SCH配置
LTE物理层下行链路的介绍
LTE 物理层下行链路的介绍1、 帧结构LTE 系统中，其帧结构分为2种：帧结构1和帧结构2。
1.1 帧结构1帧结构1主要用于FDD 的情况，其结构如下所示：图表 1-1 FDD 帧结构这里每帧长度为f s 30720010 ms T T =⋅=，)s 1150002048T =⨯为最小的时间单位。
每帧包含10个子帧，每个子帧又分成2个时隙，每个时隙的长度为slot s 15360T 0.5 ms T =⋅=。
1.2 帧结构2帧结构2主要用于TDD 的情况，其结构如下所示：SS图表 1-2 TDD 帧结构这里每帧长度为f s 30720010 ms T T =⋅=，每个帧分为2个半帧，每个半帧的长度为s 153600 5 ms T ⋅=。
每个半帧分为5个子帧，每个子帧由2个时隙组成，每个时隙的长度为slot s 15360T 0.5 ms T =⋅=。
与FDD 帧不同的是，TDD 帧有一个特殊子帧，它的内容为DwPTS ，GP 和UpPTS 。
2、 时隙结构2.1 资源栅格一个时隙中传输的信号可以用一个资源栅格来描述，其大小为RBsc DL RB N N 个子载波和DLsy mb N OFDM 符号，如图表 2-1所示。
One downlink slot T 0=l 1DLsymb -=N l R B D L s u b c a r r i e r RB scN ⨯resource elementsResourceelement),(l k 1RBsc -N图表 2-1 下行资源栅格上面的DLRB N 取决于所用的系统带宽，其集合如下所示：图表 2-2 LTE 带宽配置2.2 资源粒子资源粒子是资源栅格中的最小单位，它通过索引(),k l 唯一标识。
其中，DL RB RB sc 0,...,1k N N =-，DLsymb 0,...,1l N =-，在天线端口p 上的每一个资源粒子可表示为(),p k l a 。
LTE信道详解
LTE信道详解LTE信道详解信道及信号逻辑、传输、物理信道逻辑、传输、物理信道映射逻辑信道定义传送信息的类型，这些数据流是包括所有用户的数据。
传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。
物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其载频、扰码、扩频码、开始结束时间等进行相关的操作，并在最终调制为模拟射频信号发射出去；不同物理信道上的数据流分别属于不同的用户或者是不同的功用。
下行信道映射关系上行信道映射关系对于上行来说，逻辑信道公共控制信道CCCH、专用控制信道DCCH以及专用业务信道DTCH都映射到上行共享信道UL-SCH，对应的物理信道为PUSCH。
上行传输信道RACH 对应的物理信道为PRACH。
对于下行来说，逻辑信道寻呼控制信道PCCH对应的传输信道为PCH，对应物理信道为PDSCH承载；逻辑信道BCCH映射到传输信道分为两部分，一部分映射到BCH，对应物理信道PBCH，主要是承载MIB（MasterInformationBlock）信息，另一部分映射到DL-SCH，对应物理信道PDSCH，承载其它系统消息。
CCCH、DCCH、DTCH、MCCH (Multicast Control Channel)都映射到DL-SCH，对应物理信道PDSCH。
MTCH (Multicast Traffic Channel)承载单小区数据时映射到DL-SCH，对应物理信道PDSCH。
承载多小区数据时映射到MCH，对应物理信道PMCH。
物理信道简介物理信道：对应于一系列RE的集合，需要承载来自高层的信息称为物理信道；如PDCCH、PDSCH等。
物理信号：对应于物理层使用的一系列RE，但这些RE不传递任何来自高层的信息，如参考信号(RS)，同步信号。
下行物理信道：PDSCH: PhysicalDownlink SharedChannel(物理下行共享信道) 。
LTE帧结构
一、协1、UMPTb2 单板面板如下图1-1接口UMPT 面板接口含义如下表所示。
表1-1 UMPT 面板接口指示灯UMPT 面板上有3个状态指示灯，含义如下表所示。
表1-2 UMPT 状态指示灯议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1：FDD（全双工和半双工）(FDD上下行数据在不同的频带里传输；使用成对频谱)每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为T slot = 15630 x Ts = 0.5ms。
对于FDD，在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输。
上下行传输在频域上进行分开。
帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱)一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。
每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。
DwPTS: Downlink Pilot Time SlotGP: Guard Period (GP越大说明小区覆盖半径越大)UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度：Tf = 307200 x Ts = 10msSubframe 子帧的长度：Tsubframe = 30720 x Ts = 1msSlot 时隙的长度：Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms => 1 sub-frame =>2 slots (0.5 ms *2) # for one user, min 2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =>12 * 15kHz = 180kHz (Bandwidth); => 12 * 7 symbols= 84 REs1RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.)LTE支持可变带宽：1.4MHz, 3, 5, 10, 15 和 20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7：DwPTS:GP:UpPTS => (21952Ts-32Ts) : 4384Ts : 4384Ts=> 10:2:2最小分配单位为:2192T⋅sConfigure TDD: 上下行配置（下图） + 特殊帧格式（上图） (e.g.: 2:71:7)=> 10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms，用于DL传输(如上图3，4，5所示)RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。
[转载]LTE帧结构
![[转载]LTE帧结构](https://img.taocdn.com/s3/m/6d2a0a607ed5360cba1aa8114431b90d6c8589cc.png)
[转载]LTE帧结构原⽂地址：LTE帧结构作者：情在染_LTE1. LTE系统帧结构在空中接⼝上，LTE系统定义了⽆线侦来进⾏信号的传输，1个⽆线帧的长度为10ms。
LTE⽀持两种帧结构FDD和TDD。
在FDD帧结构中，⼀个长度为10ms的⽆线帧由10个长度为1ms的⼦帧构成，每个⼦帧由两个长度为0.5ms的时隙构成。
在TDD帧结构中，⼀个长度为10ms的⽆线帧由2个长度为5ms的半帧构成，每个半帧由5个长度为1ms的⼦帧构成，其中包括4个普通⼦帧和1个特殊⼦帧。
普通⼦帧由两个0.5ms的时隙组成，⽽特殊⼦帧由3个特殊时隙（DwPTS、GP和UpPTS）组成。
作为TDD系统的⼀个特点，时间资源在上下⾏⽅向上进⾏分配，TDD帧结构⽀持7种不同的上下⾏时间⽐例分配（配置0~6），可以根据系统业务量的特性进⾏配置，⽀持⾮对称业务。
这7种配置中包括3种5ms周期和4种10ms周期。
对于5ms的上下⾏切换周期，⼦帧0、1、5、6⼀定⾛下⾏。
对于10ms上下⾏切换周期，每个半帧都有DwPTS，只在第1个半帧内有GP和UpPTS，第2个半帧的DwPTS长度为1ms。
UpPTS和⼦帧2⽤作上⾏，⼦帧7和9⽤作下⾏。
2. FDD与TDD区别FDD是在分离的两个对称频率信道上进⾏接收和发送，⽤保护频段来分离接收和发送信道。
FDD必须采⽤成对的频率，依靠频率来区分上下⾏链路，其单⽅向的资源在时间上是连续的。
FDD在⽀持对称业务时，能充分利⽤上下⾏的频谱，但在⽀持⾮对称业务时，频谱利⽤率将⼤⼤降低。
TDD⽤时间来分离接收和发送信道。
在TDD ⽅式的移动通信系统中, 接收和发送使⽤同⼀频率载波的不同时隙作为信道的承载, 其单⽅向的资源在时间上是不连续的，时间资源在两个⽅向上进⾏了分配。
某个时间段由基站发送信号给移动台，另外的时间由移动台发送信号给基站，基站和移动台之间必须协同⼀致才能顺利⼯作。
TDD 双⼯⽅式的⼯作特点使TDD具有如下优势：（1）能够灵活配置频率，使⽤FDD 系统不易使⽤的零散频段；（2）可以通过调整上下⾏时隙转换点，提⾼下⾏时隙⽐例，能够很好的⽀持⾮对称业务；（3）具有上下⾏信道⼀致性，基站的接收和发送可以共⽤部分射频单元，降低了设备成本；（4）接收上下⾏数据时，不需要收发隔离器，只需要⼀个开关即可，降低了设备的复杂度；（5）具有上下⾏信道互惠性，能够更好的采⽤传输预处理技术，如预RAKE 技术、联合传输(JT)技术、智能天线技术等, 能有效地降低移动终端的处理复杂性。
LTE帧结构与速率计算
#0
#1
#2
#3
#18
#19
One subframe
帧结构特点： 每个10ms无线帧，分为20个时隙，10个子帧 每个子帧1ms，包含2个时隙，每个时隙0.5ms 上行和下行传输在不同频率上进行
TDD帧结构
帧结构特点： 每个10ms无线帧，2个长度为5ms的半帧构成 ，每个半帧由5个长度为1ms 的子帧构成 普通子帧由两个0.5ms的时隙组成，特殊子帧由3个特殊时隙（DwPTS、GP 和UpPTS）组成 TD－LTE支持５ｍｓ和10ms的上下行转换点，转换周期为5ms时一个帧有两 个特殊时隙。
在常规CP上，一个资源块包括7个SC— FDMA符号（下行时OFDM符号）
LTE子载波间隔是15kHz,一个资源块占用 的带宽是180kHz.
LLTE系统支持6种不同的传输带宽，分别为1.4 MHz、3 MHz、5 MHz、10 MHz、15 MHz、20 MHz对应RB数：
带宽
1.6
3
5
10
15
OFDM符合个数
3、采用QPSK调制，指示一个子帧中用于传输PDCCH的OFDM符号数、传输
格式；
4、小区级shift，随机化干扰
PDCCH QPSK
用于指示PDSCH相关的传 输格式，资源分配， HARQ信息等
1、频域：占用全带宽； 2、时域：占用每个子帧的前n个OFDM符号，n<=3 3、用于发送上/下行资源调度信息、功控命令等，通过下行控制信息块 DCI承载。不同用户使用不同的DCI资源。
LTE帧结构与速率计算
一、LTE帧结构
• FDD—LTE帧结构
频分双工，上下行用频率区分，上下行的资源在时间上 是连续的。
LTE帧结构及资源概念
精选文档LTE 帧结构及资源概念1.1 物理资源天线端口由用于该天线的参考信号来定义。
等于说，使用的参考信号是某一类逻辑端口的名字一个时隙下有7个OFDM 符号（常规CP CP）），LTE 最基本的时间单位Ts Ts，在，在LTE 帧结构中都是基于这个基本单位的。
如一个无线帧307200Ts=10ms 307200Ts=10ms，，一个时隙153600Ts 153600Ts。
Ts 是LTE 中OFDM 符号FFT 大小为2048点的采样时间，即OFDM 时域符号持续时间是2048Ts=1/15kHz 2048Ts=1/15kHz。
下行参考信号简介及功能R9 中：CRS ：（小区特定的参考信号，也叫公共参考信号）用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计和相关解调。
在天线端口在天线端口{0}{0}{0}或或{0,1}{0,1}或或{0,1,2,3}{0,1,2,3}上传输。
上传输。
UE-RS （DRS ）(UE 专用参考信号)：用于不基于码本的波束赋形技术的信道估计和相关解调。
支持PDSCH 的单天线端口传输，在天线端口5或7或8上传输。
在天线端口7或8上支持空间复用。
MBSFN （多播（多播//组播单频网络）参考信号：用于MBSFN 的信道估计和相关解调。
在天线端口在天线端口{4}{4}上传输。
PRS ：主要用于定位。
在天线端口6上传输。
（是R9中新引入的参考信号）。
上行有两种参考信号：DMRS 和SRS SRS。
DMRS （解调参考信号）与PUSCH 和PUCCH 的发送相关联，用作求取信道估计矩阵，帮助这两个信道进行个信道进行解调解调。
SRS （Sounding 参考信号）独立发射，用作独立发射，用作上行信道质量的估计上行信道质量的估计与信道选择，计算上行信道的SINR SINR。
SRS只是做上行可以在整个带宽发送，SRSSRS可以在整个带宽发送，二者区别：DMRS只在分配给UE的带宽上发送，的带宽上发送，SRSDMRS才是真正用于上行等，不做信道估计和解调。
LTE每天学习总结—TDD-LTE帧结构详解
LTE帧结构图解帧结构总图：1、同步信号（下行）1-1、PSS（主同步信号）P-SCH (主同步信道）：UE可根据P-SCH获得符号同步和半帧同步。
PSS位于DwPTS 的第三个符号。
占频域中心6个RB。
1-2、SSS（辅同步信号）S-SCH（辅同步信道）：UE根据S-SCH最终获得帧同步，消除5ms模糊度。
SSS位于5ms第一个子帧的最后一个符号。
也占频域中心6个RB，72个子载波，2、参考信号2-2、下行2-1-1、CRS（公共参考信号）时域(端口0和1的CRS位于每个slot第1和倒数第3个符号,端口2和3位于每个slot 第2个符号)频域(每隔6个子载波插入1个)位置：分布于下行子帧全带宽上作用：下行信道估计，调度下行资源，切换测量2-1-2、DRS（专用参考信号）位置：分布于用户所用PDSCH带宽上作用：下行信道估计，调度下行资源，切换测量2-2、上行2-2-1、DMRS（解调参考信号）在PUCCH、PUSCH上传输，用于PUCCH和PUSCH的相关解调，可能映射到以下几个位置：1、PUSCH 每个slot(0.5ms) 一个RS，第四个OFDM symbol2、PUCCH－ACK 每个slot中间三个OFDM symbol为RS3、PUCCH－CQI 每个slot两个参考信号2-2-2、SRS（探测参考信号）可以在普通上行子帧上传输，也可以在UpPTS上传输，位于上行子帧的最后一个SC-FDMA符号，eNB配置UE在某个时频资源上发送sounding以及发送sounding的长度。
、Sounding作用：上行信道估计，选择MCS和上行频率选择性调度TDD系统中，估计上行信道矩阵H，用于下行波束赋形Sounding周期：由高层通过RRC 信令触发UE 发送SRS，包括一次性的SRS 和周期性SRS 两种方式周期性SRS 支持2ms,5ms,10ms, 20ms, 40ms, 80ms, 160ms, 320ms 八种周期TDD系统中，5ms最多发两次3、下行物理信道3-1、PBCH（物理广播信道）频域：对于不同的系统带宽，都占用中间的1.08MHz （72个子载波）时域：映射在每5ms 无线帧的subframe0的第二个slot的前4个OFDM符号上周期：40ms。
LTE帧结构&常见单板指示灯含义
一、协1、UMPTb2 单板面板如下图1-1接口UMPT 面板接口含义如下表所示。
表1-1 UMPT 面板接口指示灯UMPT 面板上有3个状态指示灯，含义如下表所示。
表1-2 UMPT 状态指示灯议知识1. LTE帧结构及物理资源基本概念RE/RB/CCE/REG/RBG帧结构Type1：FDD（全双工和半双工）(FDD上下行数据在不同的频带里传输；使用成对频谱)每一个无线帧长度为10ms，由20个时隙构成，每一个时隙长度为T slot = 15630 x Ts = 0.5ms。
对于FDD，在每一个10ms中，有10个子帧可以用于下行传输，并且有10个子帧可以用于上行传输。
上下行传输在频域上进行分开。
帧结构Type2：TDD (TDD上下行数据可以在同一频带内传输；可使用非成对频谱)一个无线帧10ms，每个无线帧由两个半帧构成，每个半帧长度为5ms。
每一个半帧由8个常规时隙和DwPTS、GP和UpPTS三个特殊时隙构成，DwPTS和UpPTS的长度可配置，要求DwPTS、GP以及UpPTS的总长度为1ms。
DwPTS: Downlink Pilot Time SlotGP: Guard Period (GP越大说明小区覆盖半径越大)UpPTS: Uplink Pilot SlotTs = 1 / (15000x2048) sFrame 帧的长度：Tf = 307200 x Ts = 10msSubframe 子帧的长度：Tsubframe = 30720 x Ts = 1msSlot 时隙的长度：Tslot = 15360 x Ts = 0.5ms1 Sub-Carrier = 15 kHz;1 TTI = 1 ms => 1 sub-frame =>2 slots (0.5 ms *2) # for one user, min 2 RB allocation.1 RB = 12 sub-carriers during 1 slot (0.5 ms) =>12 * 15kHz = 180kHz (Bandwidth); => 12 * 7 symbols= 84 REs1RE = 1 sub-carrier x 1 symbol period (Each symbol is QPSK, 16QAM or 64QAM modulated.)LTE支持可变带宽：1.4MHz, 3, 5, 10, 15 和 20MHz一个小区最少使用6个RB, 即最少包含72个sub-carriers: 6 RB * 12 sub-carriers = 72 sub-carriers特殊帧格式7：DwPTS:GP:UpPTS => (21952Ts-32Ts) : 4384Ts : 4384Ts=> 10:2:2最小分配单位为:2192T⋅sConfigure TDD: 上下行配置（下图） + 特殊帧格式（上图） (e.g.: 2:71:7)=> 10ms转换周期：一个帧分成上下半帧，下半帧的特殊帧为DwPTS=1ms，用于DL传输(如上图3，4，5所示)RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。
LTE帧结构及资源概念
LTE帧结构及资源概念1.1 物理资源天线端口由用于该天线的参考信号来定义。
等于说，使用的参考信号是某一类逻辑端口的名字一个时隙下有7个OFDM符号（常规CP），LTE最基本的时间单位Ts，在LTE帧结构中都是基于这个基本单位的。
如一个无线帧307200Ts=10ms，一个时隙153600Ts。
Ts是LTE中OFDM 符号FFT大小为2048点的采样时间，即OFDM时域符号持续时间是2048Ts=1/15kHz。
下行参考信号简介及功能R9 中：CRS：（小区特定的参考信号，也叫公共参考信号）用于除了不基于码本的波束赋形技术之外的所有下行传输技术的信道估计和相关解调。
在天线端口{0}或{0,1}或{0,1,2,3}上传输。
UE-RS（DRS）(UE专用参考信号)：用于不基于码本的波束赋形技术的信道估计和相关解调。
支持PDSCH的单天线端口传输，在天线端口5或7或8上传输。
在天线端口7或8上支持空间复用。
MBSFN（多播/组播单频网络）参考信号：用于MBSFN的信道估计和相关解调。
在天线端口{4}上传输。
PRS：主要用于定位。
在天线端口6上传输。
（是R9中新引入的参考信号）。
上行有两种参考信号：DMRS 和SRS。
DMRS（解调参考信号）与PUSCH和PUCCH的发送相关联，用作求取信道估计矩阵，帮助这两个信道进行解调。
SRS（Sounding参考信号）独立发射，用作上行信道质量的估计与信道选择，计算上行信道的SINR。
二者区别：DMRS只在分配给UE的带宽上发送，SRS可以在整个带宽发送，SRS只是做上行信道的质量测量，比如接收功率和CQI等，不做信道估计和解调。
DMRS才是真正用于上行信道的信道估计和解调。
LTE使用天线端口来区分空间上的资源。
天线端口是从接收机的角度来定义的，即如果接收机需要区分资源在空间上的差别，就需要定义多个天线端口。
天线端口与实际的物理天线端口没有一一对应的关系。
由于目前LTE上行仅支持单射频链路的传输，不需要区分空间上的资源，所以上行还没有引入天线端口的概念目前LTE下行定义了三类天线端口，分别对应于天线端口序号0~5。
LTE帧结构和协议10512
LTE帧结构和协议10512LTE（Long Term Evolution，即长期演进）是第四代移动通信技术，其帧结构和协议是保证数据传输效率和可靠性的基础。
本文将介绍LTE的帧结构和协议，涵盖以下内容：1.帧结构2.物理层协议3.链路层协议4.网络层协议1.帧结构：在LTE中，常用的帧结构有1毫秒（ms）和0.5毫秒（ms）两种。
1毫秒帧结构通常用于下行链路，0.5毫秒帧结构通常用于上行链路。
每个子帧内部的OFDM符号，则是由12个正交频分复用（OFDM）符号和2个导频符号组成。
2.物理层协议：2.1小区搜寻过程LTE终端设备在连入网络之前，需要执行小区搜寻过程。
该过程包括寻找小区、同步小区、测量与探测等步骤。
2.2建立连接在建立连接过程中，LTE终端设备需要与基站进行初始接入，共享小区信息并进行系统分配。
2.3传输信道LTE中的传输信道分为控制信道和数据信道，其中控制信道用于传输控制信息，数据信道用于传输用户数据。
常用的控制信道有物理下行共享信道（PDSCH）和物理随机接入信道（PRACH），常用的数据信道有物理上行共享信道（PUSCH）和物理下行共享信道（PDSCH）。
3.链路层协议：3.1链路建立链路建立过程中，UE（User Equipment，用户设备）与eNodeB （Evolved Node B，演进基站）进行协商，建立信道的分配与配置。
3.2链路保持链路保持过程中，UE与eNodeB之间的数据传输保持稳定。
3.3链路释放链路释放过程中，UE与eNodeB之间的连接被终止。
4.网络层协议：4.1 移动接入层协议（Mobile Access Layer Protocol，MAP）MAP协议用于LTE终端设备与核心网络之间进行通信，包括位置管理、移动性管理和呼叫控制等功能。
4.2 会话管理协议（Session Management Protocol，SMP）SMP协议用于建立和维护终端设备之间的会话，包括会话建立、会话维持和会话释放等功能。
5G培训课件-帧结构和物理资源v1.01
–
不同子载波间隔下CP长度定义：
1
1
0 12 3
1
CP,l
对于NCP （Normal CP） ：每0.5ms的第一
个符号的CP比其他符号长；
512 2
4 2 16
14
144 2
extended cyclic prefix
normal cyclic prefix, l 0 or l 7 2
12
1
Numerology
2
时域资源
3
频域资源：RB，RBG，REG，CCE，BWP
4
物理信道
Huawei Confidential
频域资源基本概念
One subfram e
RG : Resource Grid
–
–
–
物理层资源的最小粒度；
频域：1个子载波；
时域：1个OFDM符号；
c
N sRB
Resource
号长度，CP长度等参数；
时域资源
CP
循环前缀
Symbol
符号长度
Numerology
(系统参数）
SCS确定了符号
长度和时隙长度
SCS
子载波间隔
基本调度单位
Slot
时隙
1 Slot = 14 symbols
1RB= 12 SC(子载波)
1 Subframe = 1ms
1RBG = 2~16 RB
RBG
资源块组
RB
资源块
频域资源
空域资源
Subframe
子帧
Frame
无线帧
TD-LTE系统帧结构及运营商频段分配
帧结构对于TDD系统来说，因为上下行是同一工作频率，所以帧结构需要同时给出上下行占用资源的时间和位置等信息。
一个无线帧至少包括下行传输、上行传输和保护间隔（GP,Guard Period）三部分。
GP位于下行转换为上行的时刻，主要作用是保护下行信号对上行信号的干扰。
TD-LTE物理层帧结构如下图所示：10ms的无线帧包含两个半帧，长度各为T=5ms。
每个半帧包含5个子帧，长度为1ms。
图1TDD物理层帧结构对于TDD，上下行在时间上分开，载波频率相同，即在每10ms周期内，上下行总共有10个子帧可用，每个子帧或者上行或者下行。
TDD帧结构中，每个无线帧首先分割为2个5ms的半帧，可以分为5ms周期和10ms周期两类，便于灵活地支持不同配比的上下行业务。
在5ms周期中，子帧1和子帧6固定配置为特殊子帧；10ms周期中，子帧1固定配置为特殊子帧。
没一个子帧由DwPTS、GP和UpPTS3个特殊时隙组成，其帧结构特点如下：（1）上下行时序配置中，支持5ms和10ms的下行到上行的切换周期；（2）对于5ms的下行到上行切换周期，每个5ms的半帧中配置一个特殊子帧；（3）对于10ms的下行到上行切换点周期，在第一个5ms子帧中配置特殊子帧；（4）子帧0、5和DwPTS时隙总是用于下行数据传输。
UpPTS及其相连的第一个子帧总是用于上行传输。
特殊子帧的配置见下图：图2 TD-LTE特殊子帧配置表相对于FDD系统，TDD系统可以更灵活地配置具体的上下行资源比例。
对于5ms周期的帧结构，即两个半帧时隙比例一致，包括以下4种配置：（1）配置0：1DL+DwPTS+3UL;（2）配置1：2DL+DwPTS+2UL;（3）配置2：3DL+DwPTS+1UL;（4）配置6：3DL+2 X DwPTS+5UL;对于10ms周期的帧结构，即两个半帧时隙比例不一致，包括以下3种配置：（1）配置3：6DL+DwPTS+3UL;（2）配置4：7DL+DwPTS+2UL;（3）配置5：8DL+DwPTS+1UL;（4）配置7：保留;具体时隙配置如下图：图3 TD-LTE上下行时隙配置表中国移动GSM900上行/下行：890-909MHz/935-954MHzEGSM900上行/下行：885-890MHz/930-935MHz (中国铁通GSM-R：885-889/930-934)GSM1800M 上行/下行：1710-1720MHz/1805-1815MHz3G TDD 1880-1900MHz 、2010-2025MHz4G TD-LTE 1880 -1900 MHz、2320-2370 MHz、2575-2635 MHz中国联通GSM900上行/下行：909-915MHz/954-960MHzGSM1800 上行/下行：1740-1755MHz/1835－1850MHz3G FDD 上行/下行：1940-1955MHz/2130-2145MHzTD-LTE 2300-2320 MHz、2555-2575 MHzFDD-LTE 1755-1765MHz 1850-1860MHzFDD-LTE实际使用1745-1765MHz 1840-1860MHz中国电信CDMA800 上行/下行：825-835MHz/870－880MHz3G FDD 上行/下行：1920-1935MHz/2110-2125MHzTD-LTE 2370-2390 MHz、2635-2655 MHzFDD-LTE 1765-1780MHz 1860-1875MHz目前工信部颁发的是TDD-LTE牌照，移动获得130MHz频谱资源，分别为1880-1900MHz、2320-2370MHz、2575-2635MHz（估计是因为想让移动主推TDD-LTE的关系吧，同时移动用户数也最多，所以才给这么多）；电信获得40MHz频谱资源，分别为2370-2390MHz、2635-2655MHz；联通也获得40MHz的频谱资源，分别为2300-2320MHz、2555-2575MHz。
2、LTE无线帧结构介绍
One radio frame, Tf = 307200Ts = 10 ms One half-frame, 153600Ts = 5 ms
One slot, Tslot=15360Ts
30720Ts
Subframe #0
One subframe, 30720Ts
DL/UL子帧分配
Uplinkdownlink configuratio
n
Downlink-to-Uplink Switch-point periodicity
Subframe number 0 123456789
0
5 ms
D SUUUDSUUU
1
5 ms
D SUUDDSUUD
2
5 ms
D SUDDDSUDD
第一个OFDM符号
第二个OFDM符号 (1/2个公共天线端口)
控制信道单元（CCE）
36RE，9REG组成
RS
第二个OFDM符号 (4个公共天线端口)
第三个OFDM符号
2021/7/1
6
2021/7/1
7
帧结构类型2—TDD帧结构
• TDD类型无线帧结构：
– 同样采用OFDM技术，子载波间隔和时间单位均与FDD相同。 – 帧结构与FDD类似，每个无线帧长为10ms，由两个长为5ms的半帧
– CP长度配置越大，系统开销越大。 – 在下行方向，还有一种超长CP的配置，子载波的间隔不是15kHz，而是7.5kHz，
仅仅应用于独立载波的MBSFN（Multicast broadcast over Single Frequency Network，多播广播同频网络）传输。在上行方向，没有子载波间隔为7.5kHz的时 隙结构。
LTE参数大全范文
LTE参数大全范文LTE（Long Term Evolution，即长期演进）是一种无线通信技术，是目前最常用的4G网络技术之一、LTE具有高速数据传输、低延迟和高网络容量等优点，为提供更好的网络性能和用户体验而不断优化参数配置。
下面是关于LTE参数的详细介绍。
1.频谱分配：LTE的频谱分为不同带宽，包括1.4MHz、3MHz、5MHz、10MHz、15MHz 和20MHz。
较宽带宽能提供更高的数据传输速率，但也需要更多的无线频谱资源。
2.帧结构：LTE使用固定的时隙（slot）和子载波（subcarrier）来传输数据。
每个时隙包含7个符号（symbol），每个符号持续0.5ms。
每个符号又包含12个子载波。
帧结构通常为10ms，是由10个子帧（subframe）组成的。
3.调制方式：LTE采用多种调制方式来传输数据，包括QPSK、16QAM和64QAM。
这些调制方式决定了每个符号所能传输的比特数，从而影响传输速率和可靠性。
4.上行链路调度：LTE使用动态资源分配和调度（Dynamic Resource Allocation and Scheduling）来管理上行链路的资源。
调度器根据用户负载、信道条件和QoS（Quality of Service，服务质量）要求等因素来分配上行资源，以实现较高的系统容量和较低的延迟。
5.下行链路调度：LTE采用基于预测的调度算法来管理下行链路的资源。
调度器根据用户位置、速度和信道条件等信息来预测每个用户的信号质量，并优化资源分配以实现更好的用户体验。
6. 反向链路参考信号（Pilot Signal）：LTE中使用的反向链路参考信号是用于估计信道状态和距离的基准信号。
基站使用这些信号来估计每个用户的信道质量，并据此进行链路调度和功率控制。
7.多天线技术：LTE支持多天线技术，包括MIMO（Multiple Input Multiple Output）、Beamforming和空分复用（Spatial Multiplexing）。
lte cat1技术参数
lte cat1技术参数（原创实用版）目录1.LTE Cat1 技术简介2.LTE Cat1 技术参数详解2.1 下行链路参数2.2 上行链路参数2.3 系统参数2.4 信道参数2.5 调制与解调方式2.6 编码与解码方式2.7 传输速率与延迟正文LTE Cat1 技术，全称为 Long Term Evolution Category 1，是我国移动通信网络中的一种重要技术，主要用于无线数据传输。
该技术拥有较高的传输速度和较低的延迟，广泛应用于智能手机、平板电脑等移动设备。
接下来，我们将详细解析 LTE Cat1 的技术参数。
1.LTE Cat1 技术简介LTE Cat1 技术是基于 3GPP（第三代合作伙伴计划）制定的 LTE 标准，属于 LTE 网络中的中低速类别。
相较于高速率的 LTE Cat3、Cat4 等技术，LTE Cat1 在传输速率和延迟方面具有较好的平衡。
它适用于对数据传输速率要求不高，但对延迟敏感的应用场景，如物联网、智能家居、工业自动化等领域。
2.LTE Cat1 技术参数详解2.1 下行链路参数LTE Cat1 的下行链路参数主要包括峰值下载速率、信道带宽和符号数。
其中，峰值下载速率可达 100Mbps，信道带宽为 1.4MHz，符号数为 12。
2.2 上行链路参数LTE Cat1 的上行链路参数主要包括峰值上传速率、信道带宽和符号数。
其中，峰值上传速率可达 50Mbps，信道带宽为 1.4MHz，符号数为 6。
2.3 系统参数LTE Cat1 的系统参数包括时隙结构、帧结构、子帧长度等。
它采用TDD（时分双工）模式，时隙结构为 10ms，帧结构为 Type 1，子帧长度为 1ms。
2.4 信道参数LTE Cat1 的信道参数主要包括信道编码率、调制方式、解调方式等。
信道编码率为 1/3，调制方式为 QPSK（四相位调制），解调方式为 BPSK （二相位调制）。
2.5 调制与解调方式LTE Cat1 的调制与解调方式包括调制方式和解调方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
15 14/09/2017 Confidential
© Nokia 2015
LTE 帧结构-TDD帧结构示意图(半帧示意)
如下是一个典型的5ms半帧结构，子帧配比为10:2:2，频率轴12个15K的子载波，每个时隙0.5ms包含7个符号
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 UpPTS 0 0 0 0 0 0 2 0 0 0 0 0 0 UpPTS 0 0 0 0 0 0 2 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 2 3 4 1slot 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
LTE 帧结构-3GPP定义TDD/FDD两种不同的帧结构
重点概念： 无线帧:时间轴上每10ms定义为一个无线帧 半帧:每个无线帧的一半，即5ms，定义为一个半帧 子帧:每个无线帧包含10个子帧，每个子帧1ms 时隙:每个子帧包含两个时隙,每个时隙0.5ms 符号:频率轴15khz，时间轴66.67us，定义为一个符号
© Nokia 2015
LTE 帧结构-REG及CCE定义
一个REG由4个频域上并排的RE组成，即4个子载波*1个OFDM信号。一个CCE（控制信道粒子）由若干 个REG组成。定义REG是为了有效支持PCFICH，PHICH等数据率小的控制信道资源分配，定义CCE是为了 用于数据量相对较大的PDCCH的资源分配。
要满足TDL与TDS能够共存，就需要TDL与TDS的上下行转换点对 齐，两个系统子帧共发射或共接收，当不能共发射或共接收时另一 个系统不发送或接收。如下图
TDS与TDL（9:3:2）增强共存
TDS与TDL增强共存的目的就是在TDS侧做少量改动后，TDL可以 使用特殊子帧9:3:2
：
要保证TDS与TDL共存，需要TDS时隙转换点2与TDL的转换 点2不能有碰撞，也就是相互的转换点落在对方的GP内，此时 Tb>Ta,当TDS采用4:2配置时，Ta：0.675*2+0.125=1.475ms, 当TDL采用3：9：2时隙配比时Tb:1+11/14=1.7857ms.
3 14/09/2017 Confidential
© Nokia 2015
3GPP 36 Series与物理层相关章节导读
Spe Title 说明
LTE;Evolved Universal Terrestrial Radio LTE物理层——总体描述。物理层综述协议，主要包括物理层在协议结构中的位置和功能， 36.201 Access (E-UTRA); LTE physical layer; General 包括物理层4个协议36.211、36.212、36.213、36.214的主要内容和相互关系等 description LTE;Evolved Universal Terrestrial Radio Access (E-UTRA); Physical channels and modulation 物理信道和调制。主要描述物理层信道和调制方法。包括物理资源的定义和结构，物理信 号的产生方法，上行和下行物理层信道的定义、结构、帧格式，参考符号的定义和结构， 下行OFDM和上行SC-FDMA调制方法描述，预编码设计，定时关系和层映射等内容
CP(Cyclic Prefix ):循环前缀,分为两种，长CP为16.7us，短CP(广泛使用)为4.7us
RE:资源的最小单位，等同于一个符号位 REG:频率轴上连续有效的4个RE,统称为一个REG CCE:连续的9个REG，统称为一个CCE RB:频率轴占用180khz，时间轴占用1个时隙，我们称之为RB，包含12X14=168个RE RBG: 下行PDSCH信道资源分配的最小单位，是RB的集合，RB集合数量与带宽大小有关
TDD引入特殊子帧， 结构复杂
8 14/09/2017 Confidential
© Nokia 2015
LTE 帧结构-循环前缀与时Байду номын сангаас资源分配 ISI = Intersymbol Interference CP = Cyclic Prefix
