实验三三相一次重合闸实验
三相一次重合闸装置实验报告
三相一次重合闸装置实验报告实验目的：
1. 了解三相一次重合闸装置的工作原理和结构特点；
2. 掌握三相一次重合闸装置的操作方法；
3. 学习三相一次重合闸装置的故障检测和排除方法。
实验设备和材料：
1. 三相一次重合闸装置。
2. 示波器。
3. 电压表。
4. 电流表。
5. 多用表。
6. 电源。
实验步骤：
1. 检查实验设备和材料是否完好；
2. 接通电源，对三相一次重合闸装置进行初步检查；
3. 使用示波器、电压表和电流表对三相一次重合闸装置进行各项参数的测量；
4. 操作三相一次重合闸装置，观察其工作状态，并记录相关数据；
5. 模拟故障情况，使用多用表对三相一次重合闸装置进行故障检测，并尝试排除故障。
实验结果：
1. 三相一次重合闸装置的工作原理和结构特点得以了解；
2. 掌握了三相一次重合闸装置的操作方法；
3. 学会了三相一次重合闸装置的故障检测和排除方法。
存在问题及改进措施：
1. 在实验过程中，对示波器的使用不够熟练，导致测量数据不够准确。
下次实验应加强对示波器的操作练习；
2. 对于故障检测和排除方法还需要进一步加强实践操作，以提高自己的应对能力。
总结：
通过本次实验，我对三相一次重合闸装置有了更深入的了解，掌握了其操作方法和故障排除技巧。
在今后的学习和工作中，我将继续加强实践操作，提高自己的技能水平。
三相一次重合闸装置实验报告
三相一次重合闸装置实验报告英文回答：Three-Phase Primary Reclosing Device Experiment Report。
The three-phase primary reclosing device is aprotective device used in power systems to automatically reclose a circuit breaker after a fault occurs. The purpose of the reclosing device is to minimize the duration of the outage caused by the fault.The reclosing device is typically installed on the primary side of a distribution transformer. When a fault occurs on the secondary side of the transformer, the reclosing device will sense the fault and trip the circuit breaker. After a predetermined time delay, the reclosing device will reclose the circuit breaker. If the fault has cleared, the circuit breaker will remain closed and powerwill be restored to the customers. If the fault has not cleared, the reclosing device will trip the circuit breakeragain and lock it out.The reclosing device is an important part of the power system. It helps to minimize the duration of outages caused by faults and improves the reliability of the power system.中文回答：三相一次重合闸装置实验报告。

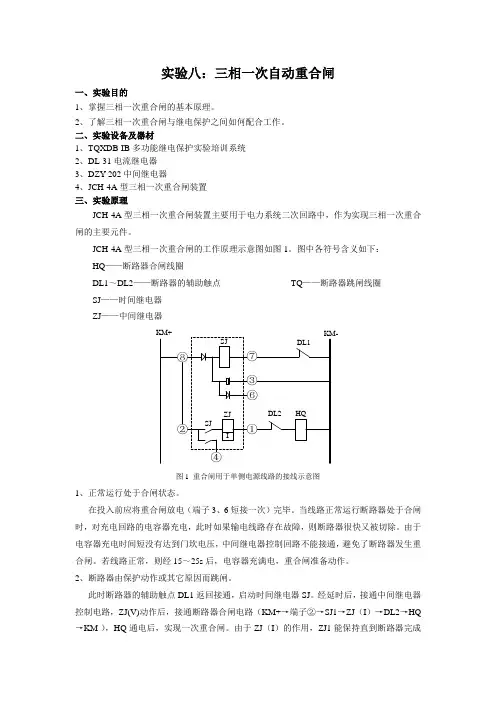

实验八：三相一次自动重合闸
实验八：三相一次自动重合闸一、实验目的1、掌握三相一次重合闸的基本原理。
2、了解三相一次重合闸与继电保护之间如何配合工作。
二、实验设备及器材1、TQXDB-IB多功能继电保护实验培训系统2、DL-31电流继电器3、DZY-202中间继电器4、JCH-4A型三相一次重合闸装置三、实验原理JCH-4A型三相一次重合闸装置主要用于电力系统二次回路中，作为实现三相一次重合闸的主要元件。
JCH-4A型三相一次重合闸的工作原理示意图如图1。
图中各符号含义如下：HQ——断路器合闸线圈DL1～DL2——断路器的辅助触点TQ——断路器跳闸线圈SJ——时间继电器ZJ——中间继电器⑦⑧③⑥②I ①SJ④ZJSJHQDL1 DL2KM+KM-图1 重合闸用于单侧电源线路的接线示意图1、正常运行处于合闸状态。
在投入前应将重合闸放电（端子3、6短接一次）完毕。
当线路正常运行断路器处于合闸时，对充电回路的电容器充电，此时如果输电线路存在故障，则断路器很快又被切除。
由于电容器充电时间短没有达到门坎电压，中间继电器控制回路不能接通，避免了断路器发生重合闸。
若线路正常，则经15～25s后，电容器充满电，重合闸准备动作。
2、断路器由保护动作或其它原因而跳闸。
此时断路器的辅助触点DL1返回接通，启动时间继电器SJ。
经延时后，接通中间继电器控制电路，ZJ(V)动作后，接通断路器合闸电路（KM+→端子②→SJ1→ZJ（I）→DL2→HQ →KM-），HQ通电后，实现一次重合闸。
由于ZJ（I）的作用，ZJ1能保持直到断路器完成合闸，其辅助触点DL2断开为止。
如果线路上是瞬时故障，则重合闸成功后，电容器自行充电，经15～25s 后，重合闸重新处于准备动作状态。
3、线路上存在永久性故障。
此时经一次重合闸后，断路器第二次跳闸（重合闸不成功），SJ 仍启动，但这段时间小于恢复时间（15～25s ），不能接通控制电路使ZJ （V ）动作，因而保证重合闸只动作一次。
三相一次重合闸实验报告
三相一次重合闸实验报告一、实验目的本次实验旨在通过三相一次重合闸实验，探究重合闸的原理和操作步骤，并了解其在电力系统中的应用。
二、实验原理三相一次重合闸是指在三相电路中，使三个相位的开关同时闭合，以实现电路的重合供电。
其原理是通过合闸操作使电源恢复供电，从而恢复电力系统的正常运行。
三、实验装置和材料实验装置包括三相开关、电源、电压表、电流表等。
实验材料包括导线、电源线等。
四、实验步骤1. 将实验装置搭建好，确保电路连接正确稳定。
2. 先断开电源，使电路处于断开状态。
3. 按照实验步骤依次合闸，即将三相开关同时闭合。
4. 观察电流表和电压表的读数，记录实验数据。
5. 再次断开电源，使电路处于断开状态。
6. 按照实验步骤依次分闸，即将三相开关同时打开。
7. 观察电流表和电压表的读数，记录实验数据。
五、实验结果与分析根据实验步骤得到的数据，我们可以对实验结果进行分析。
合闸时，电流表和电压表的读数应该逐渐恢复到正常值，表示电路得到了供电。
分闸时，电流表和电压表的读数应该逐渐降为零，表示电路断开。
六、实验结论通过本次实验，我们了解了三相一次重合闸的原理和操作步骤，并验证了其在电力系统中的应用。
实验结果表明，三相一次重合闸能够使电路恢复供电或断开，具有重要的作用。
七、实验注意事项1. 在操作实验装置时，应注意安全，避免触电事故的发生。
2. 实验时要认真记录数据，确保实验结果的准确性。
3. 实验结束后，要将实验装置和材料归位整理，保持实验环境的整洁。
八、实验心得体会通过本次实验，我对三相一次重合闸有了更深入的了解。
实验过程中，我学会了正确操作实验装置，并且掌握了记录实验数据的方法。
通过实验结果的分析，我进一步认识到三相一次重合闸在电力系统中的重要性和应用价值。
这次实验让我对电力系统有了更加深刻的认识，也提高了我的实验技能和数据处理能力。
九、实验改进方向在今后的实验中，可以进一步扩展实验内容，例如探究不同负载下重合闸的影响，或者比较不同类型的重合闸装置的性能差异。
实验八：三相一次自动重合闸
实验八：三相一次自动重合闸一、实验目的1、掌握三相一次重合闸的基本原理。
2、了解三相一次重合闸与继电保护之间如何配合工作。
二、实验设备及器材1、TQXDB-IB多功能继电保护实验培训系统2、DL-31电流继电器3、DZY-202中间继电器4、JCH-4A型三相一次重合闸装置三、实验原理JCH-4A型三相一次重合闸装置主要用于电力系统二次回路中，作为实现三相一次重合闸的主要元件。
JCH-4A型三相一次重合闸的工作原理示意图如图1。
图中各符号含义如下：HQ——断路器合闸线圈DL1～DL2——断路器的辅助触点TQ——断路器跳闸线圈SJ——时间继电器ZJ——中间继电器⑦⑧③⑥②I ①SJ④ZJSJHQDL1 DL2KM+KM-图1 重合闸用于单侧电源线路的接线示意图1、正常运行处于合闸状态。
在投入前应将重合闸放电（端子3、6短接一次）完毕。
当线路正常运行断路器处于合闸时，对充电回路的电容器充电，此时如果输电线路存在故障，则断路器很快又被切除。
由于电容器充电时间短没有达到门坎电压，中间继电器控制回路不能接通，避免了断路器发生重合闸。
若线路正常，则经15～25s后，电容器充满电，重合闸准备动作。
2、断路器由保护动作或其它原因而跳闸。
此时断路器的辅助触点DL1返回接通，启动时间继电器SJ。
经延时后，接通中间继电器控制电路，ZJ(V)动作后，接通断路器合闸电路（KM+→端子②→SJ1→ZJ（I）→DL2→HQ →KM-），HQ通电后，实现一次重合闸。
由于ZJ（I）的作用，ZJ1能保持直到断路器完成合闸，其辅助触点DL2断开为止。
如果线路上是瞬时故障，则重合闸成功后，电容器自行充电，经15～25s 后，重合闸重新处于准备动作状态。
3、线路上存在永久性故障。
此时经一次重合闸后，断路器第二次跳闸（重合闸不成功），SJ 仍启动，但这段时间小于恢复时间（15～25s ），不能接通控制电路使ZJ （V ）动作，因而保证重合闸只动作一次。

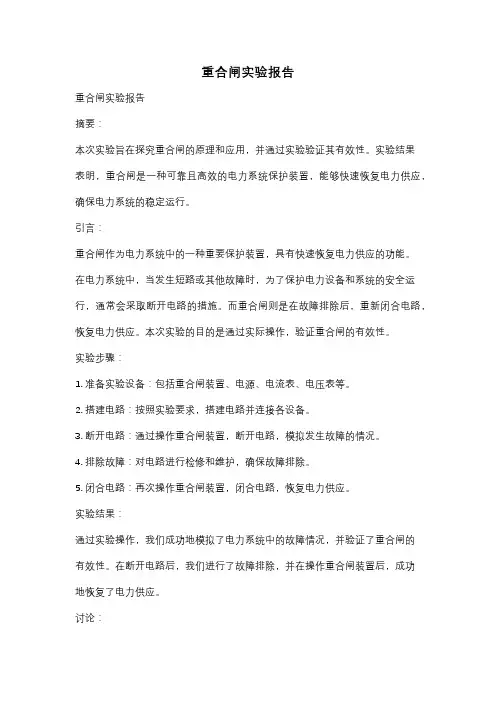

重合闸实验报告
重合闸实验报告重合闸实验报告摘要：本次实验旨在探究重合闸的原理和应用，并通过实验验证其有效性。
实验结果表明，重合闸是一种可靠且高效的电力系统保护装置，能够快速恢复电力供应，确保电力系统的稳定运行。
引言：重合闸作为电力系统中的一种重要保护装置，具有快速恢复电力供应的功能。
在电力系统中，当发生短路或其他故障时，为了保护电力设备和系统的安全运行，通常会采取断开电路的措施。
而重合闸则是在故障排除后，重新闭合电路，恢复电力供应。
本次实验的目的是通过实际操作，验证重合闸的有效性。
实验步骤：1. 准备实验设备：包括重合闸装置、电源、电流表、电压表等。
2. 搭建电路：按照实验要求，搭建电路并连接各设备。
3. 断开电路：通过操作重合闸装置，断开电路，模拟发生故障的情况。
4. 排除故障：对电路进行检修和维护，确保故障排除。
5. 闭合电路：再次操作重合闸装置，闭合电路，恢复电力供应。
实验结果：通过实验操作，我们成功地模拟了电力系统中的故障情况，并验证了重合闸的有效性。
在断开电路后，我们进行了故障排除，并在操作重合闸装置后，成功地恢复了电力供应。
讨论：重合闸作为电力系统的重要组成部分，具有以下几个优点：1. 快速恢复电力供应：重合闸能够在故障排除后，迅速闭合电路，恢复电力供应，减少了停电时间，提高了电力系统的可靠性。
2. 保护电力设备：重合闸能够及时断开电路，保护电力设备不受过载或短路等故障的损害，延长设备的使用寿命。
3. 减少人工干预：重合闸装置能够自动检测和恢复电力供应，减少了人工干预的需要，提高了电力系统的自动化水平。
然而，重合闸也存在一些局限性：1. 重合闸的使用需要具备一定的专业知识和技能，操作不当可能导致电力系统的进一步损坏。
2. 重合闸装置的可靠性和稳定性对电力系统的运行至关重要，一旦发生故障，可能导致电力系统的瘫痪。
结论：通过本次实验，我们验证了重合闸的有效性，它是一种可靠且高效的电力系统保护装置，能够快速恢复电力供应，确保电力系统的稳定运行。
三相一次重合闸装置实验报告
三相一次重合闸装置实验报告开课学院及实验室：学院年级、专业、班姓名学号实验课程名称电力工程基础成绩实验项目名称三相一次重合闸装置实验指导老师一、实验目的1．熟悉三相一次重合闸装置的电气结构和工作原理。
2．理解三相一次重合闸内部器件的功能和特性，掌握其实验操作及调整方法。
二、实验原理DH-1型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。
重合闸装置内部接线见图2-1。
装置由一只时间继电器(作为时间元件)、一只电码继电器(作为中间元件)及一些电阻、电容元件组成。
图2-1 DH-1型重合闸装置内部接线图装置内部的元件及其主要功用如下：1．时间元件KT：该元件由DS-32时间继电器构成，其延时调整范围为1.2-5S，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点。
2．中间元件KM：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈。
继电器线圈由两个绕组组成：电压绕组KM（V），用于中间元件的起动；电流绕组KM（I），用于在中间元件起动后使衔铁继续保持在合闸装置。
3．电容器C：用于保证装置只动作一次4．充电电阻R4：用于限制电容器的充电速度。
5．附加电阻R5：用于保证时间元件DS的线圈热稳定性。
6．放电电阻R6：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电容器上储存的电能经过它放电。
7．信号灯HL：在装置的接线中，监视中间元件的触点ZJ1、ZJ2、和控制按钮的辅助触点是否正常，故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭。
8．附加电阻R7：用于降低信号灯HL上的电压。
在输电线路正常工作的情况下，重合闸装置中的电容器C经电阻R4已经充足电，整个装置处于准备动作状态。
当断路由于保护动作或其它原因而跳闸时，断路器的辅助接点起动重合闸装置的时间元件KT，经过延时后触点KT闭合，电容器C通过KT对KM（V）放电，KT起动后接通了KT（I）回路并自保持到断路器完成合闸。
DH-3型三相一次自动重合闸装置实验作业指导书
DH-3型三相一次自动重合闸装置实验作业指导书一、实验目的1、熟悉三相一次重合闸装置的电气结构和工作原理。
2、理解三相一次重合闸装置内部器件的功能和特性，掌握其实验操作及调整方法。
二、预习与思考1、电容式重合闸装置主要组成元件是什么？各起什么作用？2、电容式的重合闸装置为什么只能重合一次？3、重合闸装置ZJ两个触点为什么串联使用？4、重合闸装置中充电电阻能否任意更换？为什么？5、重合闸装置不动作的内部原因是什么？6、电秒表使用时应注意什么？三、原理说明DH-3型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。
重合闸装置内部结线见图17-1。
装置由一只DS-22时间继电器（作为时间元件）、一只电码继电器（作为中间元件）及一些电阻、电容元件组成。
装置内部的元件及其主要功用如下：图17-1 自动重合闸装置内部接线图1、时间元件SJ ：该元件由DS-22时间继电器构成，其延时调整范围为1.2-5S ，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延121314151617188765432119I VSJ5R17R6RSJ 24RZJ 4ZJ CZJ 1ZJ 2ZJ 320102191122ZJSJ 1SJ 3T时常开触点和一对延时滑动触点及两对瞬时切换触点。
2、中间元件ZJ：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈。
继电器线圈由两个绕组组成：电压绕组ZJ（V），用于中间元件的起动；电流绕组ZJ（I），用于在中间元件起动后使衔铁继续保持在合闸位置。
3、电容器C：用于保证装置只动作一次。
4、充电电阻4R：用于限制电容器的充电速度。
5、附加电阻5R：用于保证时间元件SJ的线圈热稳定性。
6、放电电阻6R：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电容器上储存的电能经过它放电。
7、信号灯XD：在装置的接线中，监视中间元件的触点ZJ1、ZJ2、和控制按钮的辅助触点是否正常。
三相一次重合闸实验报告
三相一次重合闸实验报告一、实验目的本次实验的目的是通过对三相一次重合闸实验的进行，掌握重合闸操作和注意事项，进一步了解电力系统的运行原理，提高对电力系统的认识和理解。
二、实验原理三相一次重合闸是指在电力系统中，当某个设备发生故障后，需要进行重合闸操作，使电力系统恢复正常运行，其中三相一次重合闸就是指将三相电缆接通后，进行同时合闸的操作。
在重合闸的操作中，需要注意以下几点：1. 操作前需要检查重合闸机构的运行状态，确保其正常运行。
2. 重合闸操作时需要按照正确的操作程序进行，不得擅自操作。
3. 在操作过程中需要注意保持清醒和冷静，避免出现错误操作。
4. 在重合闸操作前需要对重合闸机构进行检查和维护，确保其处于良好的状态。
5. 在进行重合闸操作时需要注意与其他设备的协调，确保系统安全运行。
三、实验过程1. 实验前，先对重合闸机构进行检查和维护，确保其处于正常状态。
2. 将三相电缆按照正确的接线方式连接到重合闸机构上。
3. 检查三相电缆的接线是否正确，并确保其连接牢固。
4. 按下重合闸机构的合闸按钮，同时按住并观察电流大小，确保其在正常范围内。
5. 如果合闸成功，电力系统会恢复正常运行，否则需要进行排查和处理。
6. 在合闸成功后，需要对电力系统进行检查，确保其处于正常运行状态。
四、实验结果经过本次实验，我们成功进行了三相一次重合闸操作，使电力系统恢复了正常运行状态。
在操作过程中，我们注意了操作的注意事项，确保了操作的安全性和正确性，取得了良好的实验结果。
五、实验结论通过本次实验，我们了解了三相一次重合闸的操作和注意事项，增强了对电力系统的认识和理解。
同时，我们也掌握了重合闸机构的检查、维护和操作方法，为今后相关实验和工作提供了帮助和指导。
三相一次重合闸装置实验报告
三相一次重合闸装置实验报告一、实验目的。
本次实验的目的是掌握三相一次重合闸装置的基本原理和操作方法，通过实验验证装置的性能和可靠性。
二、实验装置与原理。
本次实验使用的是三相一次重合闸装置，其主要由电源、控制器、保护装置和断路器组成。
装置的基本原理是通过控制器控制保护装置的动作，进而实现断路器的合闸和分闸操作。
三、实验过程及结果。
1. 实验前的准备工作：a) 确保实验装置的电源正常供电；b) 检查装置的各个部件是否完好无损；c) 确保实验环境的安全性。
2. 实验操作步骤：a) 将装置的控制器设置为合闸状态；b) 按下合闸按钮，观察断路器是否成功合闸；c) 将装置的控制器设置为分闸状态；d) 按下分闸按钮，观察断路器是否成功分闸。
3. 实验结果：a) 在合闸操作中，断路器成功合闸，电路连接正常；b) 在分闸操作中，断路器成功分闸，电路断开正常。
四、实验分析与讨论。
根据实验结果，可以得出以下结论：a) 三相一次重合闸装置的合闸和分闸操作都能够正常进行；b) 实验装置的性能和可靠性良好；c) 实验结果符合预期，验证了装置的基本原理和操作方法。
五、实验总结。
通过本次实验，我对三相一次重合闸装置的基本原理和操作方法有了更深入的了解。
实验结果表明，该装置具有良好的性能和可靠性，能够有效地进行断路器的合闸和分闸操作。
在今后的实际应用中，我们可以根据需要合理配置和使用该装置，以确保电路的正常运行和安全性。
六、存在的问题与改进措施。
在本次实验中，我们没有发现明显的问题。
然而，为了进一步提高实验的准确性和可靠性，我们可以采取以下改进措施：a) 加强对实验装置的维护和保养，确保各个部件的正常工作；b) 增加实验的重复次数，提高实验结果的可靠性；c) 在实验操作中，注意安全事项，确保实验环境的安全性。
七、实验心得。
通过本次实验，我不仅加深了对三相一次重合闸装置的理解，还提高了实验操作的技能。
实验过程中，我学会了如何正确设置装置的控制器，并进行合闸和分闸操作。
三相一次重合闸装置实验报告
三相一次重合闸装置实验报告英文回答：Three-Phase Single Reclosing Device Test Report。
Objective。
The objective of this experiment was to test the operation of a three-phase single reclosing device. This device is designed to automatically reclose a circuit breaker after a fault occurs.Procedure。
The experiment was conducted using a three-phase power system simulator. The simulator was configured to create a fault on one of the phases of the system. The reclosing device was then connected to the system and set to reclose the circuit breaker after a specified delay.The experiment was repeated several times withdifferent fault conditions. The results of the experiment showed that the reclosing device operated as expected. The circuit breaker was successfully reclosed after each fault, and the system was restored to normal operation.Conclusions。
重合闸实验报告
重合闸实验报告一、实验目的本实验旨在加深学生对电路原理的理解，加强对重合闸原理的认识，掌握重合闸的使用方法，能够观察重合闸使用的效果，并且能够分析出现问题的原因。
二、实验原理重合闸是一种保护电路的设备，主要用于打开负载断路器或隔离开关时的重合接触。
重合闸是由电磁铁、弹簧等组成，主要分为电动型、电热型、机械型等几种类型，根据不同的需求选择不同的重合闸。
具体原理和试验方法如下：1.重合闸的原理。
当负载断路器或隔离开关被开启时，由于负载的电感和电容效应，电压波动较大，会产生火花现象。
为了避免此现象，需要使用重合闸保护设备。
当断路器开关杆关闭后，重合闸会产生同步动作，使得断路器的分合触头快速接触，形成一个低阻抗通路。
2.重合闸的试验方法。
在实验中，我们需要将重合闸按照规定方法安装在断路器上，根据需要修改断路器的关闭时间，以达到最佳效果。
在实验过程中，需要使用示波器观察重合闸运行时的电压变化，分析出现问题的原因。
三、实验步骤1.将断路器和重合闸按照正确的接线方法连接起来。
2.将示波器接到波形发生器和重合闸之间的电路上。
3.打开波形发生器的输出开关，调节其输出波形为正弦波。
4.关闭断路器开关杆，按下重合闸开关，观察示波器上的波形变化。
5.尝试调整断路器的关闭时间，观察重合闸的效果。
6.在实验过程中，如果出现问题，需要及时停止实验，分析出现问题的原因。
四、实验结果及分析经过实验，我们发现，重合闸可以有效地避免断路器开关杆关闭时产生的火花现象。
当重合闸动作时，断路器的分合触头会迅速接触，避免电压波动的产生。
同时，我们也发现，调整断路器的关闭时间可以影响重合闸的效果。
在实验过程中，我们还需要注意到重合闸的使用方法。
重合闸只能在确认负载断电的情况下使用，否则会产生电弧和火花现象，并且会严重影响设备的安全性能。
如果出现了问题，需要及时停止实验，排除问题的原因，并进行调整。
五、实验总结通过本次实验，我们深入了解了重合闸的原理和使用方法，掌握了重合闸的安装和调整方法，同时也注意到了实验过程中需要遵循的安全原则。
实验三三相一次重合闸实验
实验三 三相一次重合闸实验一．实验目的1．熟悉三相一次重合闸装置的电气结构和工作原理。
2．理解三相一次重合闸内部器件的功能和特性，掌握其实验操作及调整方法。
二．原理说明DH-3型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。
重合闸装置内部接线见图9-1。
装置由一只DS-32时间继电器(作为时间元件)、一只电码继电器(作为中间元件)及一些电阻、电容元件组成。
装置内部的元件及其主要功用如下：1．时间元件KT ：该元件由DS-32时间继电器构成，其延时调整范围为1.2-5S ，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点。
2．中间元件KM ：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈。
继电器线圈由两个绕组组成：电压绕组KM （V ），用于中间元件的起动；电流绕组KM （I ），用于在中间元件起动后使衔铁继续保持在合闸装置。
3．电容器C ：用于保证装置只动作一次4．充电电阻R 4：用于限制电容器的充电速度。
5．附加电阻R 5：用于保证时间元件DS 的线圈热稳定性。
6．放电电阻R 6：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电 容器上储存的电能经过它放电。
7．信号灯HL ：在装置的接线中，监视中间元件的触点ZJ1、ZJ2、和控制按钮的辅助触点是否正常，故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭。
8．附加电阻R 7：用于降低信号灯HL 上的电压。
在输电线路正常工作的情况下，重合闸装置中的电容器C 经电阻R 4已经充足电，整个装置处于准备动作状态。
当断路由于保护动作或其它原因而跳闸时，断路器的辅助接点起动重合闸装置的时间元件KT ，经过延时后触点KT 闭合，电容器C 通过KT 对KM （V ）放电，KT 起动后接通了KT （I ）回路并自保持到断路器完成合闸。
常规电流保护与三相一次重合闸综合实验
常规电流保护与三相一次重合闸综合实验
常规电流保护是指在电路中使用保险丝、熔断器或断路器等装置来保护电路和设备免受过载电流的损害。
当电流超过设定值时，保险丝或熔断器会熔断或断开电路，以保护电路不受损坏。
三相一次重合闸综合实验是电力系统中常见的一种试验，旨在测试和验证三相开关（如断路器）在重合闸后能否正常运行、是否存在故障等。
此实验通常包括如下步骤：
1. 准备工作：确保实验所需设备正常工作，检查线路是否安全可靠。
2. 准备试验设备：包括开关、继电器、电流和电压测量仪器等。
3. 连接电路：按照实验要求连接电路，保证电源和负载的正常供电和工作。
4. 进行试验：操作开关将三相断路器断开，断开时间后再次闭合断路器，观察断路器是否重合闸成功，并记录相应的电流和电压数值。
5. 数据分析：根据实验数据进行分析，判断断路器是否正常工作，是否存在故障。
6. 结论总结：根据实验的结果，总结试验的目的、意义和结论，提出必要的改进建议。
需要注意的是，进行任何电力系统试验都需要具备专业知识和经验，确保操作安全并遵守相应的操作规程和标准。
建议在专业人员的指导下进行相关试验。
故障录波实验
三相一次重合闸实验一、实验目的1. 熟悉三相一次重合闸的充、放电条件；2. 熟悉三相一次重合闸的逻辑组态方法。
二、实验原理及逻辑框图装置设有三相一次重合闸功能，通过设置重合闸压板控制投退。
重合闸当开关位于合位，且无外部闭锁时充电，充电时间为15s。
当开关由合位变为跳位时重合闸启动。
启动后，若10秒内不满足重合闸条件（含有流：超过0.04In）则放电。
重合闸设有四种重合方式：0－无检定；1－检无压，有压转检同期；2－检同期；3－检无压，有压不重合。
双侧电源的线路，除采用解列重合闸的单回线路外，均应有一侧检同期重合闸，以防止非同期重合闸对设备的损害，另外一侧投检无压。
原理框图如图4-9所示。
重合闸充电完成时，液晶显示屏中央显示充电完成标志。
a.重合闸的启动：由断路器位置接点变位启动。
b.重合闸的闭锁重合闸的闭锁条件有：⑴闭锁重合闸开入；⑵低频动作；⑶过负荷跳闸；⑷低电压保护动作；⑸过流一段动作(过流一段闭锁重合闸控制字投入情况下)；⑹遥控跳闸；⑺控制回路断线（开关位置异常）；⑻线路电压异常；⑼压力异常；⑽弹簧未储能；⑾手跳（有操作回路：HHJ返回；无操作回路：将手跳信号接至闭锁重合闸）。
三相一次重合闸原理框图如图5-5所示：合闸重合闸信号显示远传重合闸信号中央信号电流I 段动作重合闸投/无电流（线路TV 检无压投/检同期投/HHJ(图5-5 重合闸逻辑框图三、实验内容1．首先将线路保护实验台控制回路接好，用导线将端子“合闸回路”两个接线孔短接，将端子“跳闸回路” 两个接线孔短接。
合上“控制开关”和“电源开关”，使实验装置上电，保护装置得电启动同时实验装置停止按钮亮。
2. 合上监控实验台总漏电断路器，按下启动按钮，此时面板上的转换开关处于单机状态，，然后合上输电线路保护实验台的控制电源开关和Ⅰ、Ⅳ母电源开关，合上线路保护实验台面板上的QF4、QF5、QF9。
3．按下启动按钮，旋转“Ⅳ母电压切换”转换开关检查系统进线电压是否正常，根据实验需要合断路器连接线路，此时线路实验装置为双端供电，两侧的线路保护装置都已启动，可选择其中一个进行实验，左边的保护装置跳左边的断路器QF9，右边的保护装置跳右侧的断路器QF5。
电力系统自动装置实验指导书(新)解读
电力系统自动装置实验指导书电力系实验实训中心目录实验一自动重合闸实验 (2)实验二DH-3型三相一次自动重合闸装置实验 (5)实验三阶段式过电流保护与自动重合闸前加速 (12)实验四阶段式过电流保护与自动重合闸后加速 (16)实验五励磁调节器实验 (19)实验六同步发电机准同期并列实验 (21)实验一自动重合闸实验一、实验目的1．了解自动重合闸装置在电力系统中的作用。
2．熟悉自动重合闸装置在各种状态下的工作情况。
二、实验内容1．认识自动重合闸装置的构造。
2．测定自动重合闸装置的工作原理。
三、预习与思考1．自动重合装置主要组成元件是什么？各起什么作用？2．三相一次自动重合闸为什么只能重合一次？3．自动重合闸1KM的触点1KM1 1KM3为什么要串联？四、原理说明三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。
重合闸装置由一只时间继电器（作为时间元件）、一只中间继电器（作为中间元件）及一些电阻、电容元件组成。
装置内部的元件及主要功能如下：1、时间继电器：该继电器由DS—22时间继电器构成，其延时调整范围为1.2—5S，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点。
2、中间继电器：该继电器是装置的出口元件，用以接通断路器的合闸线圈。
继电器线圈由两个线圈组成：电压线圈，用于中间元件的起动；电流线圈，用于在中间元件起动后使衔铁继续保持在合闸位置。
3、电容器C：用于保证装置只动作一次。
4、充电电阻4R：用于限制电容器的充电速度。
5、附加电阻5R：用于保证时间元件的线圈热稳定性。
6、放电电阻6R：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电容器上储存的电能经过它放电。
7、信号灯H1：在装置的接线中，监视中间继电器的触点和控制按钮的辅助触点是否正常。
故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭。
供配电设计性实验
实验三电磁型三相一次重合闸实验一、实验目的1．熟悉电磁型三相一次自动重合闸装置的组成及原理接线图。
2．观察重合闸装置在各种情况下的工作情况。
3．了解自动重合闸与继电保护之间如何配合工作。
二、基本原理1．DCH-1重合闸继电器构成部件及作用运行经验表明，在电力系统中，输电线路是发生故障最多的元件，并且它的故障大都属于暂时性的，这些故障当被继电保护迅速断电后，故障点绝缘可恢复，故障可自行消除。
若重合闸将断路器重新合上电源，往往能很快恢复供电，因此自动重合闸在输电线路中得到极其广泛的应用。
在我国电力系统中，由电阻电容放电原理组成的重合闸继电器所构成的三相一次重合闸装置应用十分普遍。
图4-1为DCH-1重合闸继电器的内部接线图。
图4-1 DCH-1型重合闸继电器内部接线图1继电器内各元件的作用如下：（1）时间元件KT 用来整定重合闸装置的动作时间。
（2）中间继电器KAM 装置的出口元件，用于发出接通断路器合闸回路的脉冲，继电器有两个线圈，电压线圈（用字母V表示）靠电容放电时起动，电流线圈（用字母I表示）与断路器合闸回路串联，起自保持作用，直到断路器合闸完毕，继电器才失磁复归。
（3）其他用于保证重合闸装置只动作一次的电容器C。
用于限制电容器C的充电速度，防止一次重合闸不成功时而发生多次重合的充电电阻器4R。
在不需要重合闸时（如手动断开断路器），电容器C可通过放电电阻6R放电。
用于保证时间元件KT的热稳定电阻5R。
用于监视中间元件KAM和控制开关的触点是否良好的信号灯HL。
用于限制信号灯HL上电压的电阻17R。
继电器内与KAM电压线圈串联的附加电阻3R（电位器），用于调整充电时间。
由于重合闸装置的使用类型不一样，故其动作原理亦各有不同。
如单侧电源和两侧电源重合闸，在两侧电源重合闸中又可分同步检定、检查线路或母线电压的重合闸等。
2．重合闸的动作原理现以图4-2为例说明重合闸的工作过程及原理，图中触点的位置相当于输电线路正常工作情况，断路器在合闸位置，辅助触点QF1断开，QF2闭合。
输电线路三相一次自动重合闸 双侧电源线路的三相自动重合闸资料
不按顺序投入线路两侧断路器的方式是两侧均采 用单电源线路重合闸方式。这种方式的优点是接 线简单，不需装设线路电压互感器，系统恢复并 列运行快，从而提高了供电可靠性。其缺点是永 久性故障时，线路两侧断路器均要重合一次，会 给系统带来两次冲击。
三、无电压检定和同步检定的三相自动重合闸 无电压检定和同步检定的三相自动重合闸就是当 线路两侧断路器跳闸后，先重合侧检定线路无电 压而重合，常被称为无压侧；后重合侧在无压侧 重合后，检定线路两侧电源满足同步条件后再进 行重合，常被称为同步侧。
2、同步问题 当线路发生故障，两侧断路器跳闸后，线路两 侧电源之间电势夹角摆开，甚至有可能失去同步。 因此，后重合侧的断路器在重合时，应考虑是否允 许非同步合闸和进行同步检定的问题。 在我国电力系统中，双电源电路上的三相自动 重合闸常采用的有三相快速自动重合闸、非同期自 动重合闸、无电压检定和同步检定的重合闸、解列 重合闸和自同步重合闸等。
2）保护启动方式 用线路保护跳闸出口触点来启动重合闸。 保护启动重合闸可纠正继电保护误动作引起的误 跳闸。但是，不能纠正断路器的“偷跳”。
3）重合闸启动的实现 当微机保护测控装置检测到断路器跳闸时， 先判断是否符合不对应启动条件。 如果控制开关在分位不满足不对应条件， 程序将“充电”计数器计时清零，并退出运行。 如果控制开关在合位，它们的位置不对应， 不对应条件满足，程序开始检测重合闸是否准 备就绪。
三、重合闸的启动方式 1）控制开关与断路器位置不对应启动方式 断路器控制开关处合闸位置，断路器处跳闸状 态，两者位置不对应启动重合闸。 位置不对应启动重合闸可以纠正各种原因引起的 断路器“偷跳”，但是，当发生断路器辅助触点 接触不良、跳闸位置继电器异常以及触点粘牢等 情况时，就无法准确的判断断路器的位置，此时， 位置不对应启动重合闸失效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三 三相一次重合闸实验一．实验目的1．熟悉三相一次重合闸装置的电气结构和工作原理。
2．理解三相一次重合闸内部器件的功能和特性，掌握其实验操作及调整方法。
二．原理说明DH-3型三相一次重合闸装置用于输电线路上实现三相一次自动重合闸，它是重要的保护设备。
重合闸装置内部接线见图9-1。
装置由一只DS-32时间继电器(作为时间元件)、一只电码继电器(作为中间元件)及一些电阻、电容元件组成。
装置内部的元件及其主要功用如下：1．时间元件KT ：该元件由DS-32时间继电器构成，其延时调整范围为，用以调整从重合闸装置起动到接通断路器合闸线圈实现断路器重合的延时，时间元件有一对延时常开触点和一对延时滑动触点及两对瞬时切换触点。
2．中间元件KM ：该元件由电码继电器构成，是装置的出口元件，用以接通断路器的合闸线圈。
继电器线圈由两个绕组组成：电压绕组KM （V ），用于中间元件的起动；电流绕组KM （I ），用于在中间元件起动后使衔铁继续保持在合闸装置。
3．电容器C ：用于保证装置只动作一次4．充电电阻R 4：用于限制电容器的充电速度。
5．附加电阻R 5：用于保证时间元件DS 的线圈热稳定性。
6．放电电阻R 6：在需要实现分闸，但不允许重合闸动作（禁止重合闸）时，电 容器上储存的电能经过它放电。
7．信号灯HL ：在装置的接线中，监视中间元件的触点ZJ1、ZJ2、和控制按钮的辅助触点是否正常，故障发生时信号灯应熄灭，当直流电源发生中断时，信号灯也应熄灭。
8．附加电阻R 7：用于降低信号灯HL 上的电压。
在输电线路正常工作的情况下，重合闸装置中的电容器C 经电阻R 4已经充足电，整个装置处于准备动作状态。
当断路由于保护动作或其它原因而跳闸时，断路器的辅助接点起动重合闸装置的时间元件KT ，经过延时后触点KT 闭合，电容器C 通过KT 对KM （V ）放电，KT 起动后接通了KT （I ）回路并自保持到断路器完成合闸。
如果线路上发生的是暂时性故KMKTR 564R 3KM KT17R 7KT UHLR 615KMI31KM13CR 4KM KM12图15-1 自动重合闸装置内部接线图图9-1 自动重合闸装置内部接线图障，则合闸成功后，电容器自形充电，装置重新处于准备动作的状态。
如线路上存在永久性故障，此时重合闸不成功，断路器第二次跳闸，但这一段时间远远小于电容器充电到使KT （V ）起动所必须时间（15-25S ），因而保证装置只动作一次。
序号 型号名称及说明数量 备注1 控制屏及控制柜 12 ETP-11 电源板 13 ETP-22 故障管理系统 14 ETP-25 继电器组件（二） 1 5 ETP-28仪表及接口组件1四．实验内容1．DH-3型自动重合闸装置实验接线见图9-2，按图接线完毕后首先进行自检，然后请指导教师检查。
电位器R 1、R 2采用ETP-29的双联电阻盘，注意接线必须按照图示，否则容易引起保护动作。
SB 1、SB 2采用ETP-28的按扭开关。
指示灯采用ETP-28上的GN 。
2．时间继电器动作电压、返回电压的测定（1）断开开关SB 2，合上开关SB 1，调节R 1使直流电压表的读数为220V （装置的额定值），信号灯应发光，检查元件有无异常现象。
B 3指示灯2A 31DH-3B 2图15-2 自动重合闸装置实验接线图数字电秒表停止启动VSB 1220VDCR 1A 1A 2AR 2SB 2KMKTR 5R 3KM KTR 7KT UHL R 6KMIKMCR 4KMKM B1图9-2 自动重合闸装置实验接线图（2）调节R1逐步降低输入电压至最小，合上开关SB2，再反方向调节R1逐步提高输入电压至KT铁心可靠吸合。
读取此时的电压值U dj填入表15-1。
（3）上述KT动作后，向反方向调节R1，逐步降低输入电压，读取KT返回的最高电压U fj（以时间继电器在弹簧作用下返回起始位置为准），并断开开关SB1和SB2。
表动作电压U dj返回电压U fj3．保证只动作一次测定（1）闭上漏电断路器和SB1按钮开关，调节可变电阻R1使直流电压表的读数为220V。
（2）断开SB1按钮开关，使自动重合闸电容器C放电，并对电秒表进行复位，量程置于秒档。
（3）合上SB1，对电容器C进行充电，同时电秒表开始记时，当到30秒后，合上SB2，时间元件动作，经过整定时间过后，重合闸发出重合信号，指示灯闪一下。
（4）接着断开SB2，断开之后再合上SB2，重合闸时间元件动作，但中间元件不应动作。
4．充电时间的测定在额定电压下合上SB1对C充电，经T（12-25）秒后再投入SB2，中间元件DS应能可靠地动作并自保持。
这时电秒表所记录的时间即为T。
重复测定充电时间时，应先断开SB1，后断开SB2，以保证电容器的放电状态。
并将电秒表回零，减小投入SB2的时间T重复以上操作，进行第二次试验，直至测出中间元件DS 刚好能可靠地动作的最小时间T。
则最小充电时间T min等于T加上时间元件的整定值，若时间元件整定值小于，则可忽略。
如充电时间不符合要求，因检查充电电阻、电容器是否良好，是否参数变值，若变值需更换C或R4使之达到所需的充电时间。
调整完毕，应再次测量中间元件的动作电压和自保持电流。
投入时间T（S）可靠动作五．思考题1．电容式重合闸装置主要组成元件是什么？各起什么作用？2．电容式重合闸装置为什么只能重合一次？3．重合闸装置ZJ两个触点为什么串联使用？4．重合闸装置中充电电阻能否任意更换？为什么？5．重合闸装置不动作的内部原因是什么？6．电秒表使用应该注意什么？六．实验报告对重合闸继电器的动作特性，起动条件，实验操作进行总结，总结上述思考题，写出实验报告。
附：DH-3型一次重合闸继电器1主要技术数据直流额定电压：110V、220V。
中间元件电流绕组KM(I)的额定保持电流为直流0.25A；0.5A；1A；2.5A。
在额定电压下，电容器充电到使中间元件动作所必需的时间(装置准备下一次动作的时间)在15～25s范围内(时间元件的延时终止触点整定在时)。
在70%额定电压下，装置应保证可靠动作，此时电容器充电到使中间元件动作所必需的时间允许增长到2min。
当中间元件吸合后，在电流绕组流过额定电流时，断开电压绕组电压，衔铁应保持在吸合位置。
中间元件的电流绕组KM(I)允许流过3倍额定电流历时1min。
中间元件触点KM串联后，在额定电压下应能接通不小于8A的电流，历时5s。
在额定电压下，中间元件电流绕组KM(I)的功耗应不大于1W。
时间元件的延时调整范围为～5s。
2装置的元件及其作用时间元件KTDS-32C／2型时间继电器，它延时调整范围为～5s，它被用来调整从装置启动到发出接通断路器合闸线圈电路脉冲为止的延时。
时间元件有延时滑动触点和延时终止触点以及两付瞬动转换触点。
中间元件KTDZK-2型中间继电器，它是装置的出口元件，用于发出接通断路器合闸线圈电路的脉冲。
继电器电压绕组KM(V)用于中间元件的启动，电流绕组KM(I)用于中间元件启动使衔铁继续保持在合闸位置。
电容器C用于保证装置只动作一次。
充电电阻R4用于限制电容器的充电速度。
附加电阻R5用于保证时间元件SJ的线圈热稳定性。
放电电阻R6在保护动作，但重合闸不应当动作(禁止重合闸)时，电容器经过它放电。
信号灯HL在装置接线中，监视装置中充放电电阻和电容器以及中间元件电压线圈是否正常。
附加电阻R7用于限制流过信号灯HL的电流。
3装置简单动作原理当输电线路在正常情况下，重合闸装置中的电容器C经电阻R4已经充满电，整个装置准备着动作。
在断路器由于保护动作或其它原因而跳闸时，断路器的辅助触点启动重合闸装置的时间元件KT，经过延时终止触点KT闭合，电容器C通过KT对KM(V)放电，KM(V)启动后接通KM(I)回路并自保持到断路器完成合闸。
如果线路上发生的是暂时性故障，则合闸成功后，电容器自行充电，装置重新处于准备动作状态。
如线路上存在永久性故障，此时重合闸不成功，断路器第二次跳闸，但这一段时间远远小于电容器充电到使KM(V)启动所必需的时间(15～25s)因而保证只动作一次。
4使用与维护在装置使用前，应检查壳罩和里面的元器件有无在运输过程中发生的损坏。
时间元件的机械检查用手按下唧子，钟表机构的动触点应开始不停的动作，直到延时终止触点闭合为止，此时瞬动动断触点应当断开。
当放开唧子时，动触点应迅速的返回到原来位置，而瞬动动断触点可靠闭合。
时间元件的动作电压不大于75%的额定电压，返回电压不小于5%的额定电压。
在额定电压下测试动作时间应符合技术要求。
中间元件的检查按下衔铁后，检查动合触点应闭合，动断触点应断开。
当衔铁被释放后，动合触点应断开，动断触点应闭合，触点在工作时应保证足够的触点间隙和超行程。
装置准备动作的时间应在15～25s范围内，主要靠调整串在KM(V)的电位器来达到。
装置在投运前建议应复查，充电时间15～25s，时间元件和中间元件工作的可靠性。
