h1 h2
独立基础的平面表示方法 ——截面注写方式
独立基础的截面注写方式,又可分 为截面标注和列表注写(结合截面 示意图)两种表达方式 采用截面注写方式,应在基础平面 布置图上对所有基础进行编号
5、独立基础钢筋计算
独立基础底板配筋
同向采用一种钢筋 • 第一根钢筋布置的位 置距构件边缘的距离 是min(75,s/2) ,s 为钢筋间距 底板钢筋长度=底板 边长x-2*保护层 根数=(底板另一边 边长y- min(75,s/2) *2)/s+1

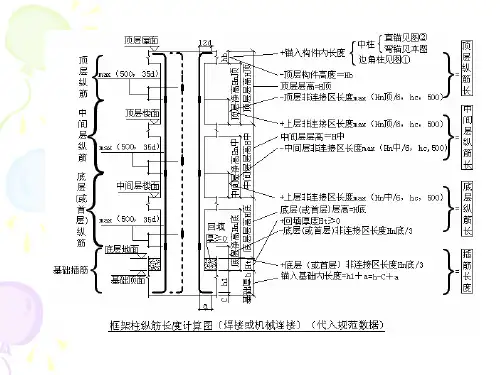

基础钢筋计算
筏形基础分类
梁板式筏形基础 筏形基础 平板式ቤተ መጻሕፍቲ ባይዱ形基础 基础平板
基础主梁、基础次梁、 基础平板
柱下板带、跨中板带
筏型基础
平板式基础平板配筋构造BPB——端部构造
• 无外伸 上部纵筋伸至基础边缘弯折, 且总锚长≥la,弯折长度为15d 下部纵筋伸至基础边缘弯折 基础边缘处为墙或柱时,伸至 墙身或柱外边缘并弯折,弯折 长度≥1.7laE(≥1.7la)且伸至 板顶 基础边缘处为其他构件时,按 板边侧面封边构造配置钢筋
1、平板式筏基钢筋计算
平板式筏形基础纵向钢筋构造04G101-3P47
1、平板式筏基钢筋计算
筏板边缘侧面封边构造04G101-3P43
独立基础平法识图
独立基础编号
类型
普通独 立基础 杯口独 立基础 基础底 板截面 代号 序号 形状 阶形 坡形 阶形 坡形 DJJ DJP BJJ BJP
说明
XX 1 、 单 阶 截 面 即 为平板独立基础 XX 2、坡形截面基 XX 础底板可分为四 坡、三坡、及单 XX 坡
独立基础的平面表示方法 ——平面注写方式
• 集中标注及原位标 注 普通独立基础 截面竖向尺寸由一 组用“/”隔开的数 字表示(h1/h2), 分别表示自下而上 各阶的高度,底板 总厚度为h1+h2
底板配筋长度减短 10%构造(基础底板长度 ≥2500) • 对称独立基础
• 外侧钢筋不缩减, 最外侧钢筋=底板 边长x-2*保护层 • 其他钢筋缩短10%, 其他钢筋=底板边 长X-0.1X • 根数=(底板另一 边边长y- min(75, s/2)*2)/s-1
底板配筋长度减 短10%构造
• 非对称独立基础 • 当非对称独立基 础底板长度≥2500, 但该基础某侧从 柱中心至基础底 板边缘的距离< 1250mm时,钢 筋在该侧不应减 短。
