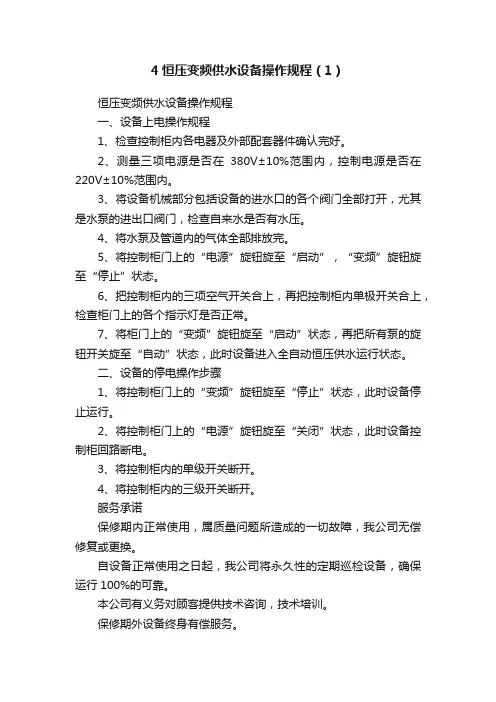

4恒压变频供水设备操作规程(1)

4恒压变频供水设备操作规程(1)

4恒压变频供水设备操作规程(1)
恒压变频供水设备操作规程
一、设备上电操作规程
1、检查控制柜内各电器及外部配套器件确认完好。

2、测量三项电源是否在380V±10%范围内,控制电源是否在220V±10%范围内。

3、将设备机械部分包括设备的进水口的各个阀门全部打开,尤其是水泵的进出口阀门,检查自来水是否有水压。

4、将水泵及管道内的气体全部排放完。

5、将控制柜门上的“电源”旋钮旋至“启动”,“变频”旋钮旋至“停止”状态。

6、把控制柜内的三项空气开关合上,再把控制柜内单极开关合上,检查柜门上的各个指示灯是否正常。

7、将柜门上的“变频”旋钮旋至“启动”状态,再把所有泵的旋钮开关旋至“自动”状态,此时设备进入全自动恒压供水运行状态。

二、设备的停电操作步骤
1、将控制柜门上的“变频”旋钮旋至“停止”状态,此时设备停止运行。

2、将控制柜门上的“电源”旋钮旋至“关闭”状态,此时设备控制柜回路断电。

3、将控制柜内的单级开关断开。

4、将控制柜内的三级开关断开。

服务承诺
保修期内正常使用,属质量问题所造成的一切故障,我公司无偿修复或更换。

自设备正常使用之日起,我公司将永久性的定期巡检设备,确保运行100%的可靠。

本公司有义务对顾客提供技术咨询,技术培训。

保修期外设备终身有偿服务。

恒压供水系统操作说明1

恒压供水系统操作说明1

恒压供水系统操作说明
一.本系统原理是利用变频,压力传感器反馈信号控制变频器水泵转
速达到恒压功能。

二.操作方法
(1)在变频停止状态下“面板数字全部显示为0时”通过最下方1#/2#水泵运行切换开关,选择所需运行的泵(注:必须在变频完全停止状态下切换水泵)
(2)按绿色“启动”按钮启动水泵
按红色“停止”按钮停止水泵
(3)压力设定:C3.10-[0]=目标压力值,此值是压力值百分比,用户调节时只需将此值增加或减少1-0.1,然后观察压力恒定范
围即可,不要一次调节过大,(注:“山间热水供水”“山间板
换”压力设定参数项是CD153)。

供水系统操作规程

供水系统操作规程

供水系统操作规程一、引言供水系统操作规程是为了确保供水系统的正常运行而制定的一套操作准则。

本规程旨在规范供水系统的日常操作流程,提高供水系统的运行效率和稳定性,确保供水设备正常运转,为居民和企业提供安全、稳定的用水服务。

二、适用范围本操作规程适用于供水系统的运营和操作人员,包括供水系统主管、操作员以及维护人员。

在进行供水系统的操作和维护过程中,必须严格按照本规程的要求进行操作,确保供水系统的正常运行。

三、操作人员要求1.操作人员应持有效的操作证书,了解供水系统的结构和运行原理,并熟悉各类供水设备的操作和维护知识。

2.操作人员要具备良好的职业道德和责任心,严格遵守操作规程,保障供水系统的运行安全。

3.操作人员应定期接受相关培训,提升自身的专业水平,了解最新的供水技术和设备。

四、供水系统操作流程1.开启供水系统- 确保供水设备和管道处于正常状态,没有异常情况和故障。

- 按照系统开启顺序依次打开水泵、阀门和其他供水设备。

- 监测并记录系统的水压、流量和水质情况,确保供水系统正常运行。

2.供水系统运行监测- 监测供水设备的运行状态,包括水泵的压力、转速和温度等指标。

- 定期检查供水管道的漏水情况,及时修复和处理漏水问题。

- 检测供水系统的水质,确保符合相关标准和要求。

- 注意监测供水系统的能耗,采取措施降低能耗和提高能源利用效率。

3.供水系统维护与保养- 定期进行供水设备的保养和维护,包括清洗、润滑、更换磨损零部件等。

- 开展定期的设备检修和性能检测,确保供水设备的可靠性和稳定性。

- 定期清洗供水管道,防止积垢和阻塞影响供水质量和流量。

- 检查供水系统的防护设施和安全措施,确保设备和人员的安全。

4.应急处理与故障排除- 针对供水系统的故障和异常情况,及时采取应急措施,保障供水系统的正常运行。

- 建立健全的故障排除机制和应急预案,加强应急演练和培训。

- 因故障或停水造成的影响应及时通知用户,并提供合理的解决方案和服务。

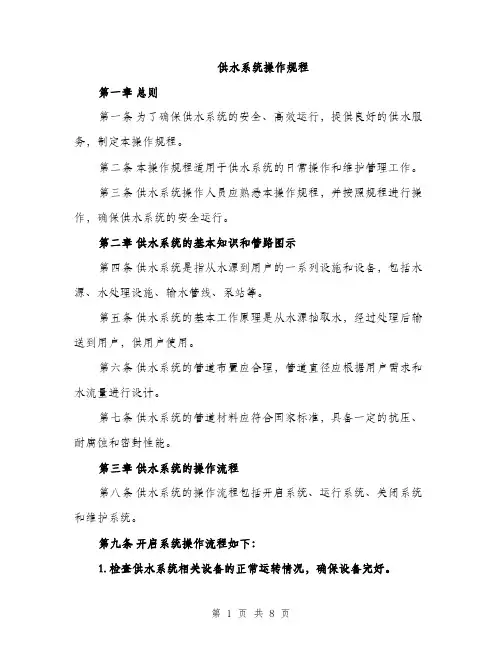

供水系统操作规程(2篇)

供水系统操作规程(2篇)

供水系统操作规程第一章总则第一条为了确保供水系统的安全、高效运行,提供良好的供水服务,制定本操作规程。

第二条本操作规程适用于供水系统的日常操作和维护管理工作。

第三条供水系统操作人员应熟悉本操作规程,并按照规程进行操作,确保供水系统的安全运行。

第二章供水系统的基本知识和管路图示第四条供水系统是指从水源到用户的一系列设施和设备,包括水源、水处理设施、输水管线、泵站等。

第五条供水系统的基本工作原理是从水源抽取水,经过处理后输送到用户,供用户使用。

第六条供水系统的管道布置应合理,管道直径应根据用户需求和水流量进行设计。

第七条供水系统的管道材料应符合国家标准,具备一定的抗压、耐腐蚀和密封性能。

第三章供水系统的操作流程第八条供水系统的操作流程包括开启系统、运行系统、关闭系统和维护系统。

第九条开启系统操作流程如下:1. 检查供水系统相关设备的正常运转情况,确保设备完好。

2. 检查供水系统的水源是否满足要求,确保水源的水质符合标准。

3. 打开水泵,启动输水设备,确保泵站和输水管道正常工作。

4. 监测供水系统的运行情况,确保供水压力和水流量稳定。

第十条运行系统操作流程如下:1. 监测供水系统的运行情况,及时排除故障。

2. 根据用户需求调整供水压力和水流量,确保供水质量和供需平衡。

3. 定期检查和清洗供水系统的设备和管道,保持设备和管道的清洁。

第十一条关闭系统操作流程如下:1. 停止输水设备的运行,关闭水泵和其他相关设备。

2. 关闭水源,切断水与供水系统的连接。

3. 检查供水系统的设备是否处于停止状态,确保设备的安全。

第十二条维护系统操作流程如下:1. 定期对供水系统的设备进行保养和维修,确保设备的正常运行。

2. 定期检查供水系统的管道和阀门,及时发现并修复泄漏和堵塞等问题。

3. 定期清洗和消毒供水系统的设备和管道,确保供水水质安全。

第四章供水系统的安全管理第十三条供水系统操作人员应具备一定的操作技能和安全意识,严格按照相关规定进行操作。

变频恒压供水控制系统安装操作说明

变频恒压供水控制系统安装操作说明

变频恒压供水控制系统安装操作说明:规格:输入交流3相380V 50Hz 15A输出交流3相0—380V 0-50Hz 13A功率 5.5KW安装:控制箱须安装在干燥清洁的室内,室外也可以但注意防雨,室内环境不能太潮湿也不能安装在灰尘太多的地方和太热的地方,压力表安装位置注意冬天防冻。

接线:从供电电源处用4m㎡铜线连接至变频控制箱内底部的接线端子左边的(R,S,T)上,接线端子右边的(U,V,W)用电缆连接水泵,压力表的3根线已经接好,如果需要延长的话从中间剪断,然后找3条线按照颜色一对一接好就可以。

(为了确认水泵的正反转向,水泵加水后等一会再下井)调试:确认线路连接好后,合上箱内右侧的自动断路器,此时变频器上电面板闪烁呈待机状态,门上的电源指示灯点亮,打开门上的供水开关,此时确认水泵的转向,如果反转,关掉供水开关后再将箱内断路器断开,等待2分钟后将接水泵的(U,V,W)3条线的任意2条对调即可。

变频器已设定好供水压力,变频器会根据系统压力自动调节水泵转速,其内部的相关数据已设定好,操作人员无需再去调整内部参数。

日常使用中,开停水泵只需操作门上的供水开关就可以了,无需操作箱内的断路器通断电源,这样会缩短变频器的使用寿命。

变频器状态:1.工作状态:面板显示4位数字的频率,根据压力的大小自动上下波动,在刚启动时频率高,随着压力上升频率会下降,直到恒定压力为止。

2.故障状态:若正常使用时频率始终保持在50.00Hz,排除系统用水量大和管路泄漏的情况下即可判定是井中水量小,水泵吸空,此时水泵将报故障并停机,变频器面板上显示EP。

若使用过程中压力表线因外力断线,为防止系统压力不正常升高,变频器也会报故障停机,面板显示PP。

3.若使用过程中变频器停机并报故障代码,可根据说明书P80页故障代码清单对照排除故障,故障排除后按动变频器操作键盘右下角红色按键使其复位,然后重新开启供水开关使变频器工作。

易出现故障:OC--------电流过大(水泵叶轮或轴卡住,电机绕组接地)OE--------电压过高(输入电压太高)PF0-------输出缺相(连接水泵的电缆有一相断开)PF1-------输入缺相(输入电源缺相)LU--------电压太低(输入电压偏低)OH--------变频器过热(环境温度过高,变频器风扇故障)重要:水泵停机后变频器出现故障代码不可盲目使其复位工作,一定要先查清故障原因并排除故障后,才能再次复位开机。

供水系统操作规程

供水系统操作规程

供水系统操作规程第一章总则第一条为确保供水系统的安全、稳定运行,保障水质合格,节约用水,根据国家相关法律法规和供水系统的实际情况,制定本操作规程。

第二条本规程适用于供水系统的日常操作。

第三条供水系统的操作人员必须经过相关培训和考核合格,持有相关证书方可上岗。

第四条供水系统操作人员必须遵守本规程,严守操作纪律,保证供水系统的正常运行。

第二章管理与维护第五条供水系统的操作人员要定期检查供水系统设备的运行状况,发现问题及时报修,并及时记录。

第六条供水系统操作人员要定期对供水管网进行清洗和消毒,确保供水的卫生安全。

第七条供水系统操作人员要定期对水质进行监测,确保水质符合国家相关标准。

第八条供水系统操作人员要定期检查消防设备的运行状况,确保消防水源的正常供应。

第九条供水系统操作人员要及时清理水泵过滤器,以保证水质的清洁。

第三章运行与调节第十条供水系统的操作人员要定期检查水泵的运行情况,确保水泵正常运转。

第十一条供水系统的操作人员要根据供水需求,合理调节水泵的运行频率和水量,做到节能、经济。

第十二条供水系统的操作人员要通过监测水压,及时调节供水管网的运行状态,确保供水压力的稳定。

第十三条供水系统的操作人员要根据季节变化和用水情况,及时调整供水温度,确保供水温度的合适。

第十四条供水系统的操作人员要注意防止管道漏水现象的发生,并及时修复。

第四章突发事件处理第十五条供水系统操作人员在发现突发水源污染、供水中断、设备故障等突发事件时,要立即报告上级,并采取紧急措施加以处理。

第十六条在突发事件处理过程中,操作人员要保持冷静,合理安排人力物力,迅速组织抢修和处理。

第十七条突发事件处理完成后,操作人员要及时归档处理过程和相关记录,并进行总结和反思,以提高应急处理能力。

第五章附则第十八条供水系统操作人员要定期参加供水系统安全操作知识的培训和维护操作技能的学习,不断提升专业水平。

第十九条供水系统操作人员要加强与相关部门的沟通与合作,共同做好供水工作。

变频恒压给水机组操作规程

变频恒压给水机组操作规程
4)检查管道上的压力电源开关合上,控制柜电压指示应正常。
2)合上柜门,将主令开关SA由0位旋到右45°“手动”位置,手动指示灯亮。
3)操作“启动”和“停止”按钮任意启停各台水泵。
(注意:手动启动主泵的时间不宜过长,以免系统压力过高,损坏设备。)
3
自动操作
2)操作屏上的“故障指示”灯亮时,系统有故障,需检查确定故障范围,及时处理。
3)设备处于“自动”运行方式时,才能进行恒压控制。
4)“手动”运行方式只作备用,仅在自动运行故障时才能使用。
5)系统参数不得任意调整,如确需调整,应报告工程主管,联系“上海市凯泉设备公司”前来调整。
4.0
记录
《生活水泵运行记录表》
1)将主令开关SA由0位旋到左45°“自动”位置,自动指示灯亮。(此时PLC、变频器得电,系统需延时10秒)
2)将“停止/运行”开关旋到“运行”位置,水泵进入自动变频运行状态。(此时系统将根据程序设定自行启泵)
4
注意事项
1)操作屏上的“无水指示”灯亮时,说明水池水位已降至极限水位,请检查水池水位,及时补水。(此时系统所有水泵将停止的运行)
1.0
2.0
3.0
目的
规范变频恒压给水机组的操作,确保变频恒压给水机组可靠安全运行。
适应范围
适用于管理处变频调速恒压(变压)供水设备的运行操作。
内容
序号
项目
操作方法
1
开机检查
1)检查电机、叶轮应无卡磨现象,转动灵活。
2)打开水泵排气阀,将水泵内空气放出直到出水为止。
3)检查管道上的各阀门应处在正确的位置。

供水系统操作规程模版

供水系统操作规程模版

供水系统操作规程模版一、目的本操作规程旨在规范供水系统的运营与维护,确保供水系统安全、高效、可靠地运行,保障用户的用水需求。

二、适用范围本操作规程适用于供水系统的操作与维护人员,包括供水系统的开启、关闭、检修和日常运营等各项工作。

三、术语与定义1. 供水系统:指供水厂、输水管道、水库、泵站等组成的供水设施。

2. 开启操作:指启动供水系统进行正常运行。

3. 关闭操作:指停止供水系统的供水服务。

4. 检修操作:指对供水系统的设备和管线进行维护和修复工作。

5. 日常运营:指供水系统的日常操作和监测工作。

四、操作程序1. 开启操作1.1 检查供水系统的设备和管线是否正常。

1.2 启动供水厂的主机设备,并检查设备运行情况。

1.3 打开供水系统的阀门和控制装置,确保供水正常流通。

1.4 监测供水系统的水质和流量,并进行记录。

1.5 如发现异常情况,立即采取措施进行排查和修复。

2. 关闭操作2.1 停止供水厂的主机设备,并确保设备处于安全状态。

2.2 关闭供水系统的阀门和控制装置,停止供水流程。

2.3 检查供水系统的设备和管线是否处于关闭状态。

2.4 如发现异常情况,立即采取措施进行处理和修复。

3. 检修操作3.1 在进行检修操作前,必须进行安全检查和设备准备工作。

3.2 切断供水系统的供电和供水源,并进行标识和警示。

3.3 按照检修计划对设备和管线进行检修和维护。

3.4 进行检修操作时,必须佩戴个人防护装备,并按照规定操作。

3.5 在检修完毕后,开启供水系统前,必须进行设备和管线的检查和试运行。

4. 日常运营4.1 监测供水系统的指标和参数,并保持设备和管线的正常运行。

4.2 定期检查供水系统的设备和管线,进行维护和养护工作。

4.3 进行水质和流量的监测,并进行记录和分析。

4.4 如发现设备故障或异常情况,及时报修并采取措施进行处理。

4.5 及时上报供水系统的运行情况和异常事件,做好相关记录。

五、安全注意事项1. 操作人员必须熟悉供水系统的操作规程和安全操作流程。

生活恒压供水设备操作规程

生活恒压供水设备操作规程

生活恒压供水设备操作规程
《生活恒压供水设备操作规程》
一、设备说明
生活恒压供水设备是一种能够保持给水压力恒定的设备,其主要由水泵、压力开关和压力罐组成。

压力开关控制水泵的启停,压力罐起到缓冲作用,保证供水的稳定性。

二、操作规程
1. 检查设备
在操作前,需先检查设备是否正常,包括水泵及其周围的管道和电源接线等,确保无损坏和漏水现象。

2. 启动设备
触发压力开关,使水泵启动,此时注意听是否有异常声音和观察压力表的压力是否正常,若异常应立即停止设备并检查原因。

3. 设备运行
在设备正常运行期间,应定期观察压力表的读数,确保恒定的给水压力。

若发现压力不足,应及时检查设备并做出调整。

4. 关闭设备
在暂停用水或者使用完毕时,应关闭设备,触发压力开关,使水泵停止运行。

此时应定期检查设备是否有异常现象,并进行必要的维护保养。

5. 安全操作
在操作过程中,应注意设备周围的安全,避免碰撞和损坏。

同时,避免私自更改设备参数和进行无效操作,以免损坏设备。

三、注意事项
1. 经常检查设备运行情况,及时发现并解决问题;
2. 遵守设备使用说明书和操作规程,尽量保持正常的使用状态;
3. 若设备出现故障或异常,应及时联系专业人员进行维修和处理。

以上就是《生活恒压供水设备操作规程》,希望用户能够认真遵守操作规程,确保设备安全稳定运行。

供水系统操作规程

供水系统操作规程

供水系统操作规程一、基本概述1. 供水系统操作规程的目的是保障供水系统正常运行、提高供水质量和效率,确保用户安全使用水资源。

2. 本规程适用于各类供水系统,包括自来水、工业用水、灌溉等。

3. 所有供水系统操作人员必须熟悉并严格遵守本规程,确保操作安全、高效。

二、操作前准备1. 操作人员在上岗前应穿戴符合要求的劳动防护用品,并接受系统操作培训。

2. 检查供水系统设备、管线、阀门等是否正常运行,如发现故障应及时报修。

3. 确认供水系统所需水源是否正常供应,如存在异常情况应及时采取措施。

三、供水系统启动1. 开始供水前,操作人员应先检查各阀门、泵的开关是否处于正确位置,确保启动顺利。

2. 按照设备启动顺序,逐步启动各设备,并检查设备运行状态是否正常。

3. 启动过程中,操作人员应注意监测供水系统的水压、水温等参数,确保在安全范围内。

四、供水系统运行中1. 监测供水系统各设备的运行情况,包括泵站、调节阀、流量计等。

2. 定期检查供水系统的水质,确保水源达到使用标准,必要时进行水质处理。

3. 注意监测供水管网的泄漏情况,发现泄漏应及时进行修复。

五、供水系统停止1. 停止供水前,操作人员应先关闭供水系统的相关设备,并逐步关闭各阀门。

2. 停止过程中,操作人员应关注系统的压力变化,并确保停止后的水位、水压等符合要求。

3. 停止供水后,对供水系统进行清洗和维护,确保设备的长期正常运行。

六、操作安全注意事项1. 操作人员应严禁擅自改变供水系统的运行方式,如需调整应报告上级并经批准。

2. 严禁私自操作供水系统设备,如有故障、异常情况应及时上报,并等待专业人员处理。

3. 操作过程中,应保持清醒、专注,严禁酒后操作,避免事故的发生。

4. 操作人员需遵守供水系统的作业纪律和安全操作规范,不得违反操作规程。

七、事故处理1. 发生供水系统事故时,操作人员应立即采取紧急措施,保证人员安全并避免进一步损失。

2. 同时,及时报告上级并通知有关部门进行救援和处理,确保事故得到及时解决。

恒压供水操作说明

恒压供水操作说明

恒压供水操作说明
一、开机前的检查:
1、手动启动水泵,观察其运转是否正常;
2、检查电气系统接线是否正确,控制器显示是否正确;检查
电压是否稳定。

检查阀门是否开启到位。

3、电源由主配电柜接入恒压供水配电柜。

合上总闸恒压供水
配电柜指示灯亮。

合上主控制电源,检查变频器显示屏亮起。

4、检查变频自动旋钮开关与工频自动旋钮开关。

选择变频自
动及工频自动
5、以上操作完毕后,恒压供水在自动状态,设备开始自动运行。

二、系统说明
1、系统正常运行后观察压力控制器与泵组上面的压力指示表的误差值是否在0.1---0.3之间。

如误差过大检查压力表与压力变送器和控制器的接线等。

2,、检查完压力正常后检查电机在0.1兆帕到0.2兆帕之间的转速运行情况,在0.17到0.2兆帕是变频器睡眠压力唤醒压力则是0.13兆帕频率跟踪是0.15兆帕。

三、常见故障与排除
1、变频器或水泵发生故障后由报警继电器闭合(TA TB)指示
灯常亮,自动切换到工频自动运行。

2、如巡检发现请检查水泵与变频器。

检查变频器时注意检查电
压与变频器显示面板如面板无显示则变频器损坏。

3、检查电机后无问题变频器的显示也没有发现问题则按下变频器面板上的复位按键(红色的方块按键)则变频器开始自动运行。

4、以上如有任何问题则将变频自动旋钮开关拨到工频运行,工频水泵则根据压力控制器自行进行恒压供水。

5、如发生故障,故障灯常亮。

请检查水泵。

排除故障按下配电柜内热接触器复位按键。

恒压供水系统操作标准作业指导书

恒压供水系统操作标准作业指导书

恒压供水系统操作标准作业指导书1 目的为确保恒压供水供应系统稳定供应,日常操作有规可循特制定本操作规程。

2 范围本操作规程适用于厂务部所有恒压供水系统操作、维修、保养之作业人员。

3 参考文件无。

4 定义无。

5 职责恒压供水系统日常操作人员:水系统工程师,厂务部运行值班人员;恒压供水系统日常维修人员:水系统工程师主导,运行值班人员协助;6 资历与训练本系统操作适用于经过恒压供水工艺原理培训且考核合格之资格人员。

7 作业流程和内容7.1 作业流程简图7.2 系统开机操作:7.2.1 检查生产储水池液位是否正常,如水池液位偏低,请打开水池自动补水球阀进行补水,待水位正常后再行开启供水泵。

7.2.2 检查各个水泵进出口阀门位置,开启各个水泵进、出口阀门,检查水泵引水管补水阀状况,确保引水管补水阀关闭。

如系统长时间不开机请预先开启引水管补水阀进行补水确保进水管内存有足够引水方可开机。

7.2.3 闭合水泵控制柜各级开关,检查供电电压是否正常,检查TOUCHWIN文本显示器是否存有异常报警信息,如系统有报警请先检查报警原因并进行处理,待正常后按数字键“4”进行系统故障自动复位。

7.2.4 在TOUCHWIN文本显示器控制主界面上分别按不同的数字键可以进入各个分项菜单,各个分项菜单功能如(图二);压力参数设置:供水压力设定为0.37MPa;投用泵设置:市网供水时主用水泵选择,视水泵运行时间人工定期切换;参数设定方法:通过选择键“▲”“▼”选择压力设置,按“SET后激活压力设置功能,通过组合选择键“▲”增加压力值,“▼”减小压力数值输入,数字录入完成后按“ENT”键确认完成压力设置。

压力报警参数设置参数如下;压力高限设置:0.6Mpa压力低限设置:0.05Mpa报警方式设置:选择数字键“1”或“2”完成设定,现场设定为“只报警功能”(数字键“1=只报警”,数字键“2=报警并停机”)加压泵手自动转换设定:选择“自动控制”(数字键“1=自动”数字键“2=手动”)压力偏差效正:0Mpa(具体视实际值偏差状况做校准);压力传感器量程:1.6Mpa(同步压力传感器压力SPC);水泵频率上下限设定如下:水泵频率上限设定:50HZ;水泵频率下限设定:30HZ;注意:如系统需要用到手动启动时,通过先设定“(图六)加压泵手自动转换“功能为“手动”控制,设定需要手动水泵的频率值后“ENT”确认,然后进入“手动状态投用泵设定”界面后按如下数字键可以完成各水泵手动启动。

供水系统操作规程

供水系统操作规程

供水系统操作规程为确保供水系统的正常运行,并保障用户的用水需求,制定本供水系统操作规程。

本规程适用于供水系统的操作和维护人员,旨在指导他们正确、安全、高效地进行供水系统的运作。

I. 操作人员要求1. 操作人员应具备相关专业知识和技能,通过相关考核并获得相应的操作证书。

2. 操作人员应了解本供水系统的结构、工艺流程、设备设施以及各项操作规程。

3. 操作人员应遵守职业道德和操作纪律,切实履行岗位职责,严禁违反操作规程进行操作。

4. 操作人员应定期接受培训和考核,以提升自身的专业水平和操作技能。

II. 供水系统操作流程1. 系统准备a) 操作人员应检查各项设备的运行状态,确保设备正常运转,并及时处理故障。

b) 操作人员应检查各项阀门的开闭情况,确认各个部分的通断情况。

c) 操作人员应检查水源的供水情况,确保水源的充足度,必要时做好调度工作。

2. 系统启动a) 操作人员应按照预定的启动顺序,依次启动各项设备。

b) 操作人员应检查各设备的运转情况,并及时调整参数,保证系统运行顺畅。

c) 操作人员应密切关注系统运行数据,发现异常情况及时处理,防止事故发生。

3. 系统监控a) 操作人员应定期对供水系统进行巡检,发现问题及时解决或上报。

b) 操作人员应密切关注各个环节的压力、温度、流量等参数,并进行记录。

c) 操作人员应对供水质量进行抽检,确保供水符合相关标准,如有异常情况应立即处理。

4. 系统维护a) 操作人员应按照规定的维护计划,进行设备的定期保养和检修工作。

b) 操作人员应做好设备的清洁工作,保持设备的良好状态和正常运行。

c) 操作人员应制定紧急维修预案,并在事故发生时能够快速反应和处置。

III. 应急处置1. 操作人员应掌握应急预案,熟悉应急处理程序,并能迅速响应和处置各类突发事件。

2. 操作人员应及时启动应急设备和应急措施,最大限度地减少事故对供水系统及用户的影响。

3. 操作人员应与相关部门和用户保持紧密联系,及时提供应急信息和解决方案。

恒压供水系统操作规程

恒压供水系统操作规程

恒压供水系统操作规程一.前言1.1操作注意事项在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

警告:1.在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

设备检修时,务必切断相关电源和相关阀门否则会造成人员伤亡和设备损坏。

2.本系统设备/管道在环境温度≤0℃不间断工作时需注意防冻,并定时巡查(巡查频率≤2小时/次)以免造成设备损毁。

具体防冻措施可参考该设备的使用说明书。

3.本系统设备/管道在环境温度≤0℃时停机(停机≥30分钟)时需将水系统的内部积水全部放净,以免设备及管道内部结冰造成设备损毁。

4.如机组处于长期停机状态期间,应切断电源,并将水系统的内部积水全部放净,冲入稍高于大气压的氮气驱除空气后旋紧放水放气阀门防锈,停机期间应做好维修保养工作,应该将机组全部遮盖,防止积灰。

1.2流程注意事项本系统开机时存在启动流程,按照顺序启动设备,否则会对设备造成损坏。

1.3手动操作手动操作时注意一定要检测设备状态和周边环境,认真确认阀门开关状态,再进行设备手动操作;操作过程中观察实时运行参数,如有异常立即停机。

二.设备操作说明2.1水阀2.1.1补水阀操作选择开关:【手动】【停止】【自动】运行方式选择,手动时,直接启动补水电机进行补水;自动时,当水位低于补水液位时会自动启动电机补水,水位上升到停水液位时会自动关闭补水电机,运行时指示灯亮。

2.1.2冷却水送水泵操作选择开关:【手动】【停止】【自动】手动时直接工频启动,不受变频器控制;自动时变频启动,运行频率受设定压力大小控制,运行时指示灯亮。

水泵:冷却水送水泵A、B。

注意:刚开机时会遇到水泵排气后开启有噪音并吸不上水处理方法是:在水泵运转时慢慢关闭水泵出水口(不能全部关死)然后慢慢打开,反复几次就能恢复正常。

2.2触摸屏画面2.2.1工艺流程图画面2.2.2参数设置画面(需用户等级1权限密码)1、冷却水压力测量值:送水管内的水压力实时测量值。

恒压(二次)供水泵安全操作规程

恒压(二次)供水泵安全操作规程

恒压(二次)供水泵安全操作规程1、启动前检查1.1水泵运行前,首先检查水池水位以及电源是否正常,各进水口、出水口、压力传感器、阀门是否打到正确位置。

1.2确认泵的叶轮部位已经排空气,当叶轮排气螺杆拧开时有空气排出,直到有水持续流出时拧紧排气螺杆即可。

1.3送电时要求:先送总电,后送分泵和变频器电源,最后送二次回路电源。

2、手动操作2.1闭合控制柜面板的总电源开.2.2把控制面板上各分泵的旋钮开关复位到停的位置。

2.3把二次水泵控制柜面板上的总转换开关旋动到“手动”位置。

2.4当各分泵合到手动时为手动起泵,分泵运行电源指示灯亮。

2.5依次选择要启动泵的控制旋钮开关,旋动到手动位置为手动起泵,旋到停止时为水泵停止。

2.6监测运行压力,随时根据压力要求开启或关停水泵,手动时不受压力传感器控制。

3、自动操作3.1先断开控制柜进线开关,变频器上所有指示显示熄灭后,将总电源转换开关旋动到自动位置。

3.2合上分泵开关,接通控制回路电源,自动控制开始工作,人员需监测运行压力是否正常。

3.3二次供水泵受供水设置压力控制。

3.4当压力低于设定压力时启动,达到设定压力时停机,保持恒压供水。

3.5当水池水位过低时,发出报警信号并现场确认是否需要停泵,水位回升后再恢复正常运行。

(水位过低会影响消防供水,需要立即向安全经理报备)4、注意事项4.1水泵只有处于“自动”运行方式时,才能够进行恒压控制。

4.2水泵“手动”运行方式仅作为备用功能,仅在自动部分故障时(如变频器检修)才使用。

4.3当水池无水或水位过低时禁止启动水泵防止机械干磨损坏。

4.4注意冬季设备的保暖,防止管道、设备被冻裂。

变频恒压供水设备安全操作及保养规程

变频恒压供水设备安全操作及保养规程

变频恒压供水设备安全操作及保养规程一、设备操作安全规范1.在正常操作设备前,应先仔细阅读设备的产品说明书和操作手册,掌握该设备的基本结构、工作原理、性能指标和操作方式等内容,以确保在使用时能够做到熟练掌握、正确使用,防止误操作导致意外事故的发生。

2.在操作设备前,应检查设备电源开关是否处于关闭状态,确认设备的各个部件是否正常无损,是否有松动、变形、老化等现象,确保设备的安全运行。

3.在设备正常运行的过程中,不要随意拆卸设备的电气部件、传动部件以及其他装置。

如果需要进行检修和维护,必须关闭设备的电源,并有专业人员带领下进行操作。

4.在设备正常运转的过程中,不得随意停止设备工作。

如果发现设备运行异常,应及时找到专业人员处理,确保设备的正常运行。

二、设备的安全保养规程1.设备在正常工作的过程中,应定期进行检查和保养,以确保设备始终处于正常运行状态。

检查和保养的频率和方法应符合设备的使用说明。

2.定期对设备的电气部件和传动部件进行检查和保养,保证电线的绝缘性能良好,各个接口有足够的紧固力,传动部件的润滑良好,保证设备的正常运行。

3.定期对设备外壳和机器内部进行清洁,清除积尘和积水等物质,以免影响设备的正常运行。

在清洗设备的过程中,应注意避免对设备产生损伤。

4.对设备进行运行时的温度与电流等参数记录,对于发现的异常,必须及时发现原因,进行排查与处理。

5.对于设备维修和保养,必须由专业人员进行,保证设备的正常运行和使用寿命。

三、设备常见故障及解决方法1. 设备漏电或电流过大解决方法:首先关闭设备电源,拔掉电源插头。

然后检查一下供电线路、插头和插座有没有松动、烧焦现象;把设备外壳打开,检查设备内部是否有松动、接触不好的电线、控制器和执行器,紧固其接头,并尝试重新启动设备,如果故障还存在,需要考虑替换损坏的零部件。

2. 设备频繁断电解决方法:检查设备电源线路是否接好,电源插口是否正常,设备电源启动开关是否正常,设备主控器、子控器等各个控制器和执行器连接和表面是否正常。

恒压供水一拖2操作流程及注意事项

恒压供水一拖2操作流程及注意事项

恒压供水一拖2操作流程及注意事项
嘿呀!今天咱就来好好聊聊这恒压供水一拖 2 的操作流程及注意事项!
首先呢,咱们来说说操作流程哈。

1. 启动前的准备工作那可是相当重要哇!得先检查设备的外观,看看有没有啥破损或者松动的地方呀。

还要瞅瞅电源连接是不是正常呢,这可不能马虎!
2. 然后呀,打开供水阀门,确保水能够顺畅地流进来哟。

3. 接下来,设置好相关的压力参数,这一步可得仔细咯,不然水压不合适可就麻烦啦!
4. 一切准备就绪,就可以按下启动按钮啦。

哎呀呀,下面再说说注意事项!
1. 操作过程中要时刻留意设备的运行声音,要是有异常的响声,得赶紧停机检查呀!
2. 注意观察水压表的示数,千万别让水压过高或者过低啦,不然会影响使用效果的哟!
3. 定期对设备进行维护保养,比如清理滤网啥的,这能延长设备的使用寿命呢!
4. 遇到故障的时候,千万别自己乱捣鼓,得找专业人员来处理哇!
5. 还有还有,一定要按照操作手册来操作,可不能想当然地乱来呀!
哇!总之,恒压供水一拖 2 的操作流程和注意事项可都得牢记
在心哟,这样才能保证设备正常运行,为咱们提供稳定的供水服务呢!。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

恒压供水系统操作规程
一.前言
1.1操作注意事项
在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

警告:
1.在操作,维护或检查本系统时务必有专业技术人员来执行,特别是电气操作,容易造成触电危险。

设备检修时,务必切断相关电源和相关阀门否则会造成人员伤亡和设备损坏。

2.本系统设备/管道在环境温度≤0℃不间断工作时需注意防冻,并定时巡查(巡查频率≤2小时/次)以免造成设备损毁。

具体防冻措施可参考该设备的使用说明书。

3.本系统设备/管道在环境温度≤0℃时停机(停机≥30分钟)时需将水系统的内部积水全部放净,以免设备及管道内部结冰造成设备损毁。

4.如机组处于长期停机状态期间,应切断电源,并将水系统的内部积水全部放净,冲入稍高于大气压的氮气驱除空气后旋紧放水放气阀门防锈,停机期间应做好维修保养工作,应该将机组全部遮盖,防止积灰。

1.2流程注意事项
本系统开机时存在启动流程,按照顺序启动设备,否则会对设备造成损坏。

1.3手动操作
手动操作时注意一定要检测设备状态和周边环境,认真确认阀门开关状态,再进行设备手动操作;操作过程中观察实时运行参数,如有异常立即停机。

二.设备操作说明
2.1水阀
2.1.1补水阀操作
选择开关:【手动】【停止】【自动】运行方式选择,手动时,直接启动补水电机进行补
水;自动时,当水位低于补水液位时会自动启动电机补水,水位上升到停水液位时会自动
关闭补水电机,运行时指示灯亮。

2.1.2冷却水送水泵操作
选择开关:【手动】【停止】【自动】手动时直接工频启动,不受变频器控制;自动时变频启动,运行频率受设定压力大小控制,运行时指示灯亮。

水泵:冷却水送水泵A、B。

注意:刚开机时会遇到水泵排气后开启有噪音并吸不上水处理方法是:在水泵运转时慢慢关闭水泵出水口(不能全部关死)然后慢慢打开,反复几次就能恢复
正常。

2.2触摸屏画面
2.2.1工艺流程图画面
2.2.2参数设置画面
(需用户等级1权限密码)
1、冷却水压力测量值:送水管内的水压力实时测量值。

2、送却水压力设定值:根据用水压力需求自设定送水压力,范围0-1MPa。

3、压力上限报警值:设定送水管防爆管压力值,超过此值时报警提醒,经延时后停泵,延时时间可设。

4、压力下限报警值:设定送水管最低压力值,低于此值时经延时后报警停泵。

5、1#变频器输出频率:检测PLC输出的频率。

6、1#变频器手动频率:手动模式下,手动输入变频器的频率。

7、水位测量值:测量水箱内水位的高度。

8、超高水位报警值:当水位显示超过此值时则说明水位过高,报警提醒。

9、高水位停水值:当水位超过此值时则停止补水。

10、补水为设定值:当水位低于此值时则启动补水。

11、低水位报警值:当水位低于此值时,则说明水位偏低,报警提醒要立即补水。

12、低水位停泵值:当水位低于此值时说明水位过低,经延时强制停泵,停泵后可按复位按钮复位或者等水加到停水位时自动复位。

13、参数初始化:参数恢复出厂设置。

24、冷却液位维修关闭:水位变送器开:当水位传感器损坏时可关掉此按钮,此按钮关闭后可在生产不停泵的情况下更换水位传感器,更换好后要把此按钮打开,否则不显示实时水位。

15、系统检测不到压力时可以通过手动输出来控制送水泵的运行频率,从而达到恒压控制的目的,在权限
登陆画面中输入1级密码进入PID参数设计画面,按自动输出按键,按键自动转换为手动输出,从手动输
入(MVman)输入所需要的频率即可。

16、自动输出按钮:此按钮为自动输出时,变频器经PID控制,自动调整输出,关掉此按钮则变为手动变
频输出,手动变频输出时需在手动输出设置值里面设置输出频率。

2.2.3 曲线画面
(显示压力曲线)
2.2.4报警记录画面
1.触发时间:显示报警事件发生的时间。

2.事件信息:显示报警的具体事件(如A水泵过载)。

3.确认时间:操作人员确认报警的时间。

4.报警确认按钮:发生报警后,操作人员按下此按钮,确认报警已被发现
5. 2.2.5密码修改画面
1、首先登录用户权限,然后更改对应权限的密码。

2、级别1密码:123456
三.操作流程
3.1开机前准备
1. 检查一遍各个手动阀门是否打开(供水循环管路);水箱排水手动阀门是否关闭。

2. 打开电源,检查电力供应是否正常。

3. 检查电控箱各设备是否正常。

4. 检查有无报警,如有报警,复归报警。

5. 冷却水是否满液位。

6. 排掉水泵的空气。

7. 设置好相关参数。

3.2开、停机
1:开机时:将控制柜面板上的冷却水送水泵A、冷却水送水泵B均打到自动位置,然后再将“系统停止/启动”旋钮,打到启动位置,系统开始变频启动运行。

2:停机时,将“系统停止/启动”旋钮打到停止位置系统自动停机,再将控制柜面板上的冷却水送水泵A、冷却水送水泵B均打到停止位置。

(开机后注意检查设备是否工作正常!)。

相关文档
最新文档
