测试用例设计方式之状态迁移图法
软件测试技术基础教程10.用例设计方法-状态迁移
根据状态迁移树，抽取测试路径，每个叶子节点构成一条路径，则下图可抽取4条路径。
路径1：预订—已取消 路径2：预订—已支付—已取消 路径3：预订—已支付—已出票—已取消 路径4：预订—已支付—已出票—已使用
4条路径分别构成4条测试规则，需注意的是，仅仅是构成4条规则，针对每个节点的功能仍需
通过等价类及边界值进行功能验证，状态迁移设计法不保证单个功能点的正确性，仅保证状
用例设计方法-状态迁移
状态迁移设计法是关注被测对象的状态变化，在需求规格说明中是否有不可达的状态和非法的状态， 是否可能产生非法的状态迁移等。状态，即被测对象在特定输入条件下所保持的响应形式。对于被测 对象而言，如果根据需求规格抽象出它的若干状态，以及这些状态之间的迁移条件和迁移路径，那么 可以从其状态迁移路径覆盖的角度来设计测试用例。状态迁移设计法的目标是设计足够多的用例，以 覆盖被测对象的所有状态。
案例剖析
案例一：飞机售票系统。 （1）客户向航空公司打电话预定机票，此时机票信息处于“预订”状态。 （2）顾客支付了机票费用后，机票信息变为“已支付”状态。 （3）旅行当天到达机场，拿到机票后，机票信息变为“已出票”状态。 （4）登机检票后，机票信息变为“已使用”状态。 （5）在登机检票之前任何时间都可以取消自己的订票信息，如果已经支付了机票的费用，则 还可以退款，取消后，订票信息处于“已取消”状态。
分析上述需求，可以得到该被测对象一共有预订、 已支付、已出票、已使用、已取消这5种状态。绘 制状态迁移图如右图所示。
由上图得知，针对每个节点，利用有向箭头标识该节 点的输出，仅需关注每个节点本身的输出即可。例如， “预订”节点作为起始节点，仅关注其输出，即下一 个处理节点“已支付”，“已支付”节点仅关注其输 出，下一步可到“已出票”或“已取消”两个节点。 每个节点能够达到的下个节点规则都是根据被测对象 的需求规格确定的。 根据状态迁移图绘制状态迁移树如左图所示。
测试用例的几种常用设计方法
测试用例的几种常用设计方法测试用例是软件测试中的重要组成部分，它们对于确保软件质量至关重要。
在设计测试用例时，可以采用多种不同方法。
下面将介绍几种常用的测试用例设计方法。
1.等价类划分法（Equivalent Partitioning）等价类划分法是一种基于输入数据的测试用例设计方法。
它将输入数据划分为若干等价类，每个等价类中的数据具有相同的功能和处理方式。
在设计测试用例时，只需要选择每个等价类中的一个或几个代表性的测试数据进行测试即可。
这种方法可以有效地减少测试用例的数量，同时保证测试覆盖面。
2. 边界值分析法（Boundary Value Analysis）边界值分析法是一种基于输入数据边界的测试用例设计方法。
它关注输入数据的边界条件，通常在输入数据的最小值、最大值和边界附近选择测试用例。
这是因为在边界处发生的错误往往比在其他地方发生的错误更容易被发现。
通过边界值分析法设计的测试用例可以提高测试效率和覆盖度。
3. 错误推测法（Error Guessing）错误推测法是一种基于经验和直觉的测试用例设计方法。
它假设测试人员能够猜测到软件中潜在的错误，并设计相应的测试用例来验证这些错误。
这种方法不依赖于任何特定的测试技术或规则，而是基于测试人员的经验和洞察力。
错误推测法可以应用于各种测试阶段，并且适用于不同类型的软件。
4. 决策表法（Decision Table）决策表法是一种基于规则和条件的测试用例设计方法。
它使用表格来表示系统的决策条件和相应的动作结果。
在设计测试用例时，可以根据表格中的各种条件组合来选择相应的测试用例。
决策表法对复杂的业务逻辑和条件约束非常有效，可以提高测试覆盖范围和准确性。
5. 状态转换法（State Transition）状态转换法是一种基于系统状态的测试用例设计方法。
它将系统的不同状态和状态之间的转换关系进行建模，并选择相应的测试用例来验证系统在不同状态下的行为。
状态转换法适用于具有明确状态转换关系的系统，例如有限状态机。
状态转移图的原理及应用
状态转移图的原理及应用1. 什么是状态转移图（State Transition Diagram）?状态转移图（State Transition Diagram）是一种用来描述系统在不同状态下变化及状态之间的转移关系的图形表示方法。
它主要由状态和状态之间的转移组成，可以清晰地描述系统在不同状态下的行为和过渡规则。
2. 状态转移图的基本元素状态转移图由以下几个基本元素组成： - 状态（State）：表示系统在某个时刻所处的状态，可以是一个具体的状态，也可以是一个抽象的状态。
- 转移（Transition）：表示状态之间的转移关系，描述了从一个状态到另一个状态的触发条件和执行操作。
- 事件（Event）：引起状态转移的事件，触发状态的改变。
- 动作（Action）：状态转移的执行操作，表示系统在状态转移时需要执行的动作或操作。
3. 状态转移图的应用状态转移图在软件工程和系统分析中有着广泛的应用，主要包括以下几个方面：3.1 系统建模通过状态转移图，可以对系统的行为进行建模和描述，包括系统的各种状态和状态之间的转换关系。
通过对系统行为的建模，可以帮助软件工程师更好地进行系统设计和开发。
3.2 状态机设计状态转移图常常用于设计有限状态机（Finite State Machine，FSM）。
有限状态机是描述系统的一种数学模型，通过定义状态、事件和状态转移规则来描述系统的行为。
通过设计状态转移图，可以清晰地定义系统的状态和状态转移规则，从而更好地理解和设计系统的行为。
3.3 测试和验证状态转移图可以作为测试用例的基础，通过根据状态转移图设计测试用例，可以覆盖系统的各个状态和状态转移过程，从而提高测试的全面性和有效性。
同时，状态转移图也可以用于系统的验证，通过观察系统的状态转移过程，验证系统的正确性。
3.4 故障诊断在系统出现故障时，状态转移图可以作为诊断工具，帮助分析和定位故障原因。
通过观察状态转移图，可以确定系统在不同状态下的行为和状态转移规则，从而更好地分析故障原因。
迁移图、流程、基于经验方法

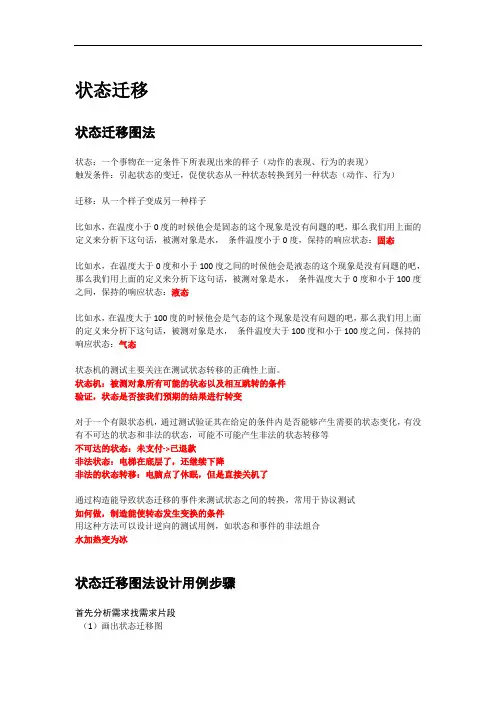

状态迁移状态迁移图法状态：一个事物在一定条件下所表现出来的样子（动作的表现、行为的表现）触发条件：引起状态的变迁，促使状态从一种状态转换到另一种状态（动作、行为）迁移：从一个样子变成另一种样子比如水，在温度小于0度的时候他会是固态的这个现象是没有问题的吧，那么我们用上面的定义来分析下这句话，被测对象是水，条件温度小于0度，保持的响应状态：固态比如水，在温度大于0度和小于100度之间的时候他会是液态的这个现象是没有问题的吧，那么我们用上面的定义来分析下这句话，被测对象是水，条件温度大于0度和小于100度之间，保持的响应状态：液态比如水，在温度大于100度的时候他会是气态的这个现象是没有问题的吧，那么我们用上面的定义来分析下这句话，被测对象是水，条件温度大于100度和小于100度之间，保持的响应状态：气态状态机的测试主要关注在测试状态转移的正确性上面。
状态机：被测对象所有可能的状态以及相互跳转的条件验证，状态是否按我们预期的结果进行转变对于一个有限状态机，通过测试验证其在给定的条件内是否能够产生需要的状态变化，有没有不可达的状态和非法的状态，可能不可能产生非法的状态转移等不可达的状态：未支付->已退款非法状态：电梯在底层了，还继续下降非法的状态转移：电脑点了休眠，但是直接关机了通过构造能导致状态迁移的事件来测试状态之间的转换，常用于协议测试如何做，制造能使转态发生变换的条件用这种方法可以设计逆向的测试用例，如状态和事件的非法组合水加热变为冰状态迁移图法设计用例步骤首先分析需求找需求片段（1）画出状态迁移图（2）列出状态—事件表（3）画出状态转换树（4）从状态转换树推导出测试路径（5）根据测试路径编写合法测试用例（6）编写非法测试用例实例练习练习一水（1）画出状态迁移图（2）列出状态—事件表（3）画出状态转换树（4）从状态转换树推导出测试路径（4）根据测试路径编写合法测试用例（6）编写非法测试用例练习二练习三注意：通过状态迁移图我们可以看到从电梯空闲到返回一层这个状态迁移过程中实际上有两个条件能够促成这个状态进行变化的，但是我们通过转态迁移的方法是着眼于转态的转换来推倒测试的路径组合的，这就有可能造成测试用例的缺失，所以针对这条测试用以要利用等价法进行拆分练习四小结状态迁移图法实际上是测试了各种状态的转换，这些状态转换的测试在实际工作中是容易遗漏的。
常用的黑盒测试方法
常用的黑盒测试方法
黑盒测试是软件测试中常用的一种测试方法。
它是一种功能性测试，不需要了解软件的内部实现细节。
黑盒测试主要是通过输入输出值来测试软件的正确性和完整性。
下面是一些常用的黑盒测试方法： 1. 等价类划分法：将所有可能的输入值划分成一些等价类，每个等价类只需要测试一个代表值即可。
例如，对于一个输入值要求在1到100之间，可以将它分为小于1，1-100之间，大于100三个等价类。
2. 边界值分析法：在等价类划分的基础上，测试每个等价类的边界值，因为很多软件错误都发生在边界处理不当时。
3. 错误推测法：通过推断软件可能出现的错误类型，设计测试用例并进行测试。
4. 因果图法：通过对软件功能的因果关系进行分析，设计测试用例进行测试。
5. 状态迁移法：对于软件的状态转换进行分析，设计测试用例进行测试。
6. 数据流分析法：通过对软件的数据流进行分析，设计测试用例进行测试。
以上是一些常用的黑盒测试方法，根据不同的软件特性和测试需求，还可以结合使用多种方法进行测试。
- 1 -。
测试用例编写的十一种方法
测试用例编写的十一种方法嘿，咱今儿就来聊聊测试用例编写的十一种方法！这可都是宝啊！比如说等价类划分法，就好像把一堆东西按相同特点分成几类，咱得把各种可能的情况都考虑到，不能有遗漏呀！这就好比你去菜市场买菜，得把各种菜都挑一挑，看看有没有坏的，不能随随便便就拿了呀！边界值分析法呢，就像是在边界上特别留意，就像走在悬崖边得小心一样。
那些边界的情况可不能忽视，往往问题就容易在那出现呢！因果图法，就如同找出事情的因果关系，什么导致了什么，得弄得明明白白的。
这就跟生病找病因似的，得知道为啥会生病，才能对症下药嘛！判定表法，就好像是一张清单，把各种条件和结果都列得清清楚楚，一目了然。
这多像我们列购物清单呀，想买啥都写上，免得忘了。
正交试验法，哇，这个可高级了！就像是把各种因素巧妙地组合起来，找到最优解。
好比调鸡尾酒，各种酒和配料得搭配得恰到好处，才能调出美味的鸡尾酒呢！状态迁移图法，就像是跟着事物的状态变化走，一步一步的，不能乱了套。
就像我们的心情也会有不同状态，得跟着它的变化来应对呀！场景法，这就像是在演一场戏，把各种场景都设计好，看看在不同场景下会发生什么。
这不就跟拍电影似的，得设计好各种情节和场景呀！功能图法，像是把一个功能拆分成好多小部分，每个部分都得照顾到。
就像组装一个复杂的玩具，每个零件都得安好才行呢！错误推测法，嘿，这可就是凭经验和感觉啦！就像你知道有些人总爱犯某些错误，你就特意去留意那些地方。
大纲法，就像是有个大纲在那指引着你，让你不会跑偏。
这就跟写作文有个大纲一样，顺着大纲写就不会乱啦！你说这些方法是不是都很有趣呀？编写测试用例可不能马虎，得像个细心的侦探一样，把每个角落都找遍，不能放过任何一个小问题。
不然等出了问题，那可就麻烦大啦！所以啊，咱得好好掌握这些方法，把测试工作做得棒棒的！这样才能让我们的产品像钢铁长城一样坚固可靠呀！咱可不能让那些小毛病有机可乘，对不？大家可得加油啦！。
[黑盒测试基本方法]状态迁移法
![[黑盒测试基本方法]状态迁移法](https://img.taocdn.com/s3/m/c596e6ea102de2bd960588af.png)
状态迁移法一、概念1．什么是状态迁移法在定义状态迁移法之前，先介绍一下程序的功能说明。
一个程序的功能说明通常由动态说明和静态说明组成。
动态说明描述了输入数据的次序或转移的次序。
静态说明描述了输入条件与输出条件之间的对应关系。
对于较复杂的程序，由于存在大量的组合情况，因此，仅用静态说明组成的规格说明对于测试来说往往是不够的，必须用动态说明来补充功能说明。
功能图方法是用功能图形式化地表示程序的功能说明，并机械地生成功能图的测试用例。
功能图模型由状态迁移图和逻辑功能模型构成：(1)状态迁移图用于表示输入数据序列以及相应的输出数据。
用状态和迁移来描述一个状态指出数据输入的位置（或时间），而迁移则指明状态的改变，同时要依靠判定表或因果图表示的逻辑功能。
在状态迁移图中，由输入数据和当前状态决定输出数据和后续状态。
(2)逻辑功能模型用于表示在状态中输入条件和输出条件之间的对应关系。
逻辑功能模型只适合于描述静态说明，输出数据仅由输入数据决定。
(3)测试用例则是由测试中经过的一系列状态和在每个状态中必须依靠输入/输出数据满足的一对条件组成。
如何从状态迁移图中选取用例？我们采用节点代替状态，弧线代替迁移，那么状态迁移图就转换成为一个程序的控制流程图，问题也就随之转换为路径测试的问题了。
所以，功能图方法其实是是一种黑盒/白盒混合使用的用例设计方法。
比如在功能图方法中，用到的逻辑覆盖与路径测试的概念和方法，就是属于白盒测试方法中的内容。
（逻辑覆盖是以程序内部的逻辑结构为基础的测试用例设计方法，该方法要求测试人员对程序的逻辑结构有清楚的了解。
由于覆盖测试的目标不同，逻辑覆盖可分为：语句覆盖，判定覆盖，判定-条件覆盖，条件组合覆盖及路径覆盖。
）注意：测试人员应当注意区分黑盒测试中系统功能或者系统水平上的逻辑覆盖与路径，和白盒测试中所指的程序内部的逻辑覆盖的区别。
状态迁移法的目标是设计足够的用例达到对系统状态的覆盖、状态——条件组合的覆盖以及状态迁移路径的覆盖。
功能图分析方法.
测试用例则是由测试中经过的一系列状态和在每个状态中必须依靠 输入/输出数据满足的一对条件组成。
测试用例生成 方法
从功能图生成测试用例，得到的测试用例数是可以接受的。问题的 关键是如何从状态迁移图中选取测试用例。若用节点代替状态，用 弧线代替迁移，则状态迁移图就可转化成一个程序的控制流程图形 式。问题就转化为程序的路径测试问题了。
解答-1
画出的状态迁移图如下：
解答-2
得到状态-事件表如下：
解答-3
根据状态-事件表，得到状态树如下：
答案-1
以上的每一条路径，都是一个测试用例：
答案-2
答案-3
答案-4
答案-5
答案-6
答案-7
答案-8
答案-9
答案-10
一支技术精湛和经验丰富的专业团队， 在.Net和Java技术平台上积累了丰富的经 验和众多的成功案例。
构成
功能图方法是用功能图FD形式化地表示程序的功能说明，并机械 地生成功能图的测试用例。 功能图模型由状态迁移图和逻辑功能 模型构成。 状态迁移图用于表示输入数据序列以及相应的输出数据。在状态迁 移图中，由输入数据和当前状态决定输出数据和后续状态。逻辑功 能模型用于表示在状态中输入条件和输出条件之间的对应关系。 逻辑功能模型只适合于描述静态说明，输出数据仅由输入数据决定。
A、生成局部测试用例：在每个状态中，从因果图生成局部测试用 例。局部测试用例由原因值（输入数据）组合与对应的结果值（输 出数据或状态）构成。 B、测试路径生成：利用上面的规则（3种）生成从初始状态到最 后状态的测试路径。 C、测试用例合成：合成测试路径与功能图中每个状态的局部测试 用例。结果是初始状态到最后状态的一个状态序列，以及每个状态 中输入数据与对应输出数据的组合。
状态转移图
SET S24 OUT S0 STL S24 OUT Y004 OUT T3 K 100 LD T3 SET S25 LD X001 OUT S0
STL S25
（a） 图5.4 运料小车控制编程 (a)步进梯形图 (b)指令程序 （b）
5.2.2 步进指令 1. 指令定义及应用对象
表5.1 步进指令的定义与应用对象
指令符 STL RET 名称 步进指令 步进复位指令 指令意义 在顺控程序上面进行工序步进型控制的指令 表示状态流程的结束，返回主程序（母线）的指令
2. 指令功能及说明 (1)主控功能
STL指令仅仅对状态器S有效
STL指令将状态器S的触点与主母线相连并提供主控功能
使用STL指令后，触点的右侧起点处要使用LD (LDI) 指令，步进复位指令RET使LD点返回主母线
在转移条件回路中，不能使用ANB、ORB、MPS、MRD、 MPP指令（见图5.8）
图5.8 转移条件回路指令的应用
(5) 符号与的应用场合
在流程中表示状态的复位处理时，用符号表示，而符号则表 示向上面的状态转移重复或向下面的状态转移（跳转），或者 向分离的其他流程上的状态转移（见图5.9)
图5.9 符号与的应用
图5.6 MPS/MRD/MPP指令的位置
(3) 状态的转移方法
OUT指令与SET指令对于STL指令后的状态（S）具有同样的 功能，都将自动复位转移源（见图5.7），此外，还有自保持功 能。但是使用OUT指令时，在STL图中用于向分离的状态转移
图5.7 状态的转移方法
(4) 转移条件回路中不能使用的指令
【例5-1】运料小车的控制
控制要求： 图5.2中料车处于原点，下限位开关LS1被压合，料斗 门关上，原点指示灯亮 当选择开关SA闭合，按下启动按钮SB1料斗门打开， 时间为8s，给料车装料 装料结束，料斗门关上，延时1s后料车上升，直至压 合上限位开关LS2后停止，延时1s之后卸料10s，料车复 位并下降至原点，压合LS1后停止 当开关SA断开，料车工作一个循环后停止在原位，指 示灯亮 按下停车按钮SB2后则立即停止运行
状态迁移法测试用例
状态迁移法测试用例在软件测试领域，测试用例的设计是至关重要的一环。
测试用例的质量和覆盖率，直接影响着软件产品的质量和稳定性。
因此，测试用例的设计需要遵循一定的规则和方法，以确保测试的有效性和完备性。
其中，状态迁移法是一种常用的测试用例设计方法。
什么是状态迁移法？状态迁移法（State Transition Testing）是一种基于状态的测试方法，它主要用于测试具有状态转换逻辑的软件系统。
状态迁移法测试用例的设计是基于系统中的状态，以及状态之间的转换关系，即状态转移图。
状态转移图是一个有向图，它表示了系统中所有可能的状态以及状态之间的转换关系。
状态迁移法测试用例的设计步骤设计状态转移图：首先，需要了解被测试系统的状态转移逻辑，然后根据这些逻辑设计状态转移图。
状态转移图应该包括系统的所有状态和状态之间的转换关系。
状态转移图应该简单明了，易于理解。
确定测试目标：根据状态转移图，确定测试的目标。
测试目标应该是明确的，并且能够覆盖系统的所有状态和状态转换关系。
设计测试用例：根据测试目标，设计测试用例。
测试用例应该覆盖所有可能的状态和状态转换关系。
测试用例应该简单明了，易于理解，且能够有效地检测系统的错误和缺陷。
执行测试用例：按照测试用例执行测试。
在执行测试用例时，需要记录测试结果和测试日志。
测试日志应该包括测试用例的编号、测试时间、测试结果、测试人员等信息。
分析测试结果：分析测试结果，记录测试缺陷。
测试缺陷应该包括缺陷的编号、缺陷的描述、缺陷的严重程度、缺陷的原因、缺陷的解决方案等信息。
优化测试用例：根据测试结果，优化测试用例。
优化测试用例应该尽可能地覆盖更多的状态和状态转换关系，以提高测试的效率和完备性。
状态迁移法测试用例的优点状态迁移法测试用例的设计具有以下优点：1. 覆盖全面：状态迁移法测试用例覆盖了系统中的所有状态和状态转换关系，能够有效地检测系统的错误和缺陷。
2. 易于理解：状态迁移法测试用例的设计基于状态转移图，易于理解和维护。
状态迁移法使用的流程
状态迁移法使用的流程状态迁移法简介状态迁移法（State Transition Testing）是软件测试中常用的一种测试方法，它基于系统的各种状态变化来设计和执行测试用例。
该方法适用于需要测试特定状态过渡的软件系统，如状态机、事件驱动系统等。
本文将介绍状态迁移法的使用流程。
流程概述使用状态迁移法进行软件测试的一般流程包括以下几个步骤：1.确定系统的状态：首先，需要明确系统的各种状态以及状态之间的转换关系，这些状态和转换关系可以通过状态图或流程图来表示。
2.划分等价类：对于每个状态和状态转换，根据业务需求和测试目标，将其划分为不同的等价类，使得每个等价类包含相似的属性和行为。
3.生成测试用例：对于每个等价类，需要生成一组针对该等价类的测试用例。
测试用例应该覆盖不同的输入和条件，以测试系统在不同状态下的行为和输出。
4.设计测试套件：将生成的测试用例组织成一个完整的测试套件，确保测试用例的顺序和依赖关系能够合理地覆盖系统的所有状态和状态转换。
5.执行测试用例：按照测试套件的顺序执行测试用例，并记录每个测试用例的执行结果和输出。
如果发现了错误或异常，需要及时进行记录和修复。
6.分析测试结果：对测试结果进行分析和评估，比较实际输出和预期输出之间的差异，找出系统中存在的问题和不足，并提出改进意见。
7.重复执行测试：根据分析结果，进行必要的修改和调整，然后重新执行测试用例，直到系统的状态迁移测试得到满意的结果。
确定系统的状态确定系统的状态是使用状态迁移法的第一步。
系统的状态可以通过状态图或流程图来表示。
状态图是一种图形语言，用于描述有限状态机中的状态和状态转换。
流程图是一种图形工具，用于描述系统中不同操作或执行路径之间的关系。
划分等价类根据业务需求和测试目标，将系统中的状态和状态转换划分为不同的等价类，以确保每个等价类具有相似的属性和行为。
划分等价类有助于提高测试用例的有效性和覆盖率。
划分等价类时，可以考虑以下几个因素：•输入的取值范围：对于接受输入的状态和状态转换，可以将输入的取值范围划分为不同的等价类。
测试用例设计——状态迁移图
1. 定义
状态迁移图法主要关注在测试状态转移的正确性上面。
对于一个有限状态机，通过测试验证其在给定的条件内是否能够产生需要的状态变化，有没有不可达的状态和非法的状态，可能不可能产生非法的状态转移等。
通过构造能导致状态迁移的事件，来测试状态之间的转换。
2. 应用的范围
一个功能的状态比较多的情况下,比如mp3，堆栈操作等.
3. 步骤
状态迁移图的步骤：
1）画出状态迁移图；
2）列出状态——事件表；
3）得到状态转换树；
4）推出测试路径；
5）根据测试路径编写测试用例。
4. 案例
手机中MP3播放功能状态-事件表如下:
其中没有选择MP3曲目时不能按任何键，并且当MP3曲目在起点时不能按R键，当MP3曲目在末端时不能按P、F键。
这里给出了状态-事件表，为了能更清楚的说明问题，没有用复杂的文字描述出来，一般需要先从需求中提取信息，画出状态图，再得到状态-事件表。
1）画出状态迁移图:
2）列出状态——事件表:
3）得到状态转换树:
4）推出测试路径：
5）根据测试路径编写测试用例：每一条路径就是一条测试用例5. 总结。
软件测试技术基础教程10.用例设计方法-状态迁移
问题答疑道
汇智动力软件测试技术交流群
汇智动力学院微信公众号
分析上述需求，可以得到该被测对象一共有预订、 已支付、已出票、已使用、已取消这5种状态。绘 制状态迁移图如右图所示。
由上图得知，针对每个节点，利用有向箭头标识该节 点的输出，仅需关注每个节点本身的输出即可。例如， “预订”节点作为起始节点，仅关注其输出，即下一 个处理节点“已支付”，“已支付”节点仅关注其输 出，下一步可到“已出票”或“已取消”两个节点。 每个节点能够达到的下个节点规则都是根据被测对象 的需求规格确定的。 根据状态迁移图绘制状态迁移树如左图所示。
案例剖析
案例一：飞机售票系统。 （1）客户向航空公司打电话预定机票，此时机票信息处于“预订”状态。 （2）顾客支付了机票费用后，机票信息变为“已支付”状态。 （3）旅行当天到达机场，拿到机票后，机票信息变为“已出票”状态。 （4）登机检票后，机票信息变为“已使用”状态。 （5）在登机检票之前任何时间都可以取消自己的订票信息，如果已经支付了机票的费用，则 还可以退款，取消后，订票信息处于“已取消”状态。
使用状态迁移设计法时，首先需提取被测对象需求规格说明中定义的状态，利用有向箭头标识在某些 输入条件下状态间的迁移关系，根据广度优先及深度优先法则抽取测试用例规则，最后细化测试用例。 具体操作步骤如下。
1. 明确状态节点
分析被测对象的测试特性及对应的需求规格说明，明确被测对象的状态节点数量及相互迁移关系
2. 绘制状态迁移图
利用圆圈表示状态节点，有向箭头表示状态间的迁移关系，根据需要在箭头旁标识迁移条件。利用绘 图软件绘制状态迁移图。
3. 绘制状态迁移树 根据状态迁移图，利用广度优先及深度优先法则绘制状态迁移树。首先确定起始节点及终止 节点，在绘制时，当路径遇到终止节点时，不再扩展，遇到已经出现的节点也将停止扩展。 4. 抽取测试路径设计用例 根据迁移树抽取测试路径，从左到右，横向抽取，每条路径构成一条测试规则，再利用等价 类及边界值设计法细化用例。
01-状态迁移法样例(MP3)
测试用例编 号 测试项目
测试标题 重要级别 预置条件 输入 操作步骤
预期输出
MP3-ST-FUNC-PLAY-020 手机中MP3的播放功能 停止状态下进行录音操作,然后 前进操作 高 mp3处于停止状态 RC,F 1.先按下RC 2.说话 3.按下F 处于录音状态,然后而按下F不起 作用
测试用例编
号
MP3-ST-FUNC-PLAY-002
测试项目 手机中MP3的播放功能
测试标题
重要级别 预置条件 输入 操作步骤 预期输出
停止状态下进行播放操作,然后进 行后退操作 高 mp3处于停止状态 P,R 1.先按下P 2.观察一分钟再按下R 播放,然后处于后退状态
测试用例编
号
MP3-ST-FUNC-PLAY-003
或者 3.画出状态迁移树
4.合法测试用例
测试用例编
号
MP3-ST-FUNC-PLAY-001
测试项目 手机中MP3的播放功能
停止状态下进行播放操作,然后进 测试标题 行前进操作
重要级别 高
预置条件 mp3处于停止状态
输入
P,F
1.先按下P 2.观察一分钟再按下 操作步骤 F
预期输出 播放,然后处于快前状态
预期输出
停止状态下进行前进操作,然后 进行录音操作 高 mp3处于停止状态 F,RC 1.先按下F 2.再按下RC 进入快进状态,按下录音不起作 用
测试用例编 号 测试项目
测试标题 重要级别 预置条件 输入
操作步骤
预期输出
MP3-ST-FUNC-PLAY-017 手机中MP3的播放功能 停止状态下进行播放操作,一直 到全部播放完,再进行前进操作 高 mp3处于停止状态 P,F 1.按下P 2.等待直到播完停止 3.按下F 进入播放状态,播放完,自动停 止,按下F不起作用
用例设计练习题20
1.等价类1.1.年龄注册某页面要求填写年龄字段，输入为1－150之间的正整数。
1、需求分析输入条件：正整数1－1502、划分等价类3、用例设计1.2.变量命名在某一版的编程语言中对变量名称规格作如下规定：变量名称是由字母开头的，后跟字母或者数字的任意组合构成，并且区分字母大小写。
编译器能够区分的有效字符数为8个，并且变量名称必须先声明，后使用，在同一声明语句中，变量名称至少必须有一个。
1、需求分析1、字母开头2、字母、数字组合3、区分大小写4、长度：[1,8]5、先声明，后使用6、在同一声明语句中，变量名称至少必须有一个7、不能使用关键字；（关键字包括：）8、作用域的重名问题1.3.三角形输入三角形三边应为正整数，分别构成非三角形、一般三角形、等腰三角形和等边三角形。
1、需求分析：1、正整数2、两边之和大于第三边3、两边相等4、三边相等2、等价类设计用例2.边界值 2.1.保险年龄某保险网站的前台计算保费页面，其中有年龄字段的输入，不同的年龄段会使用不同的费率计算标准。
其中：01－15岁，费率为：10％ 16－20岁，费率为：15％ 21－50岁，费率为：20％ 51－70岁，费率为：25％2.1.三角形输入三角形三边应为正整数[100,200]，分别构成非三角形、一般三角形、等腰三角形和等边三角形。
A：上点：100、200内点：150离点：99、201其他：101、199前提：1、单缺陷假设（不考虑边界的组合15个）2、多缺陷（考虑边界值的组合53＝125个）3.判定表3.1.读书选择1、如果觉得疲倦并且对书的内容感兴趣，同时书中的内容让你糊涂的话，回到本章重读2、如果觉得疲倦并且对书的内容感兴趣，同时书中的内容不让你糊涂，继续读下去3、不觉得疲倦并且对书的内容感兴趣，但是书中的内容让你糊涂的话，回到本章重读4、如果觉得疲倦并且对书中的内容不感兴趣，同时书中的内容不让你糊涂，停止阅读，请休息5、如果觉得疲倦并且对书的内容不感兴趣，并且书中的内容让你糊涂，请停止阅读，休息6、不疲倦，对书的内容感兴趣，书中的内容不糊涂，继续读下去7、不疲倦，不感兴趣，书中内容糊涂，跳到下一章去读8、不疲倦，不感兴趣，书中内容不糊涂，跳到下一章去读1、需求分析条件：是否疲倦、是否感兴趣、是否糊涂结果：本章重读、继续读、停止阅读、跳到下一章2、3＝8个）优点：组合充分，没有遗漏缺点：用例数量随条件的递增而过多（2n n：条件的个数）条件的类型：布尔3、合并判定表原则：结果相同条件有一个不同风险：产生分支或者路径的遗漏3.2.密码修改若需修改密码，系统验证旧密码正确，两个新密码相同，则更新密码，旧密码即失效，其他修改项也生效，并提示“用户信息修改成功”；若旧密码不正确，则提示“用户密码错”，系统将不修改个人信息；若两个新密码不同，则提示“新密码与验证新密码不同”，系统将不修改个人信息。
软件测试技术状态转换图
清除所有输入项， 系统 回到空闲状态
6
在系统空闲状态直接点击“计算 ”按钮
系统给出错误提示信息
7
(1)选择“澳大利亚”单选按钮 (2)点击“计算”按钮
(1)选择“美国”单选按钮
8 （2）在今日汇率中输入人民币
6.1 9 点击“退出”按钮
提示“输入人民币”
提示“输入人民币” 系统关闭
25/89
状态转换图法——案例1-2
47/89
帮助 上一页
主菜单
用例编号 1 2
3
用例说明 1、在主窗口中点击“帮助”按钮 2、在“帮助”窗口中点击“上一 页”按钮
预期结果
1、弹出“帮助”窗口 2、系统返回“主窗口”
1、在主窗口中点击“帮助”按钮 2、在“帮助”窗口中点击“主菜 单”按钮
1、在主窗口中点击“地图
”按钮
2、在“地图”窗口中点击
帮助 上一页
主菜单
39/89
1
主窗口 专卖店类型
地图 帮助
（1）
40/89
帮助 上一页
主菜单
主窗口 专卖店类型
地图 帮助
（1）
（2）
41/89
帮助 上一页
主菜单
用例编号
1
用例说明
1、在主窗口中点击“帮助 ”按钮 2、在“帮助”窗口中点击 “上一页”按钮
预期结果
1、弹出“帮助”窗口 2、系统返回“主窗口”
1、在主窗口中点击“地图
”按钮
2、在“地图”窗口中点击
“上一页”按钮
1、弹出“帮助”窗口 2、系统返回“主窗口”
1、弹出“地图”窗口 2、弹出“打印”窗口
1、弹出“地图”窗口 2、系统返回主窗口
状态迁移图示例-缺陷管理
问题单的一生
测试人员提交新问题单，测试经理审核问题单，如果不是问题则作为非问题关闭，如果重复则作为重复问题关闭，否则置为打开状态。
开发人员分析打开状态的问题单，如果接受则进行修改。
否则应与测试人员协商，在问题单提交人同意的情况下可退回给测试人员作为非问题关闭。
对于开发人员拒绝修改但测试人员无法认同的情况，该问题单需提交CCB评审，根据评审结果，如果确认要修改则进入修改状态，如果不是问题则作为非问题关闭，如果是问题但暂时无法解决则挂起，挂起的问题单到达指定修改期限时会再次进入打开状态。
修改后的问题单需由测试人员进行回归测试，如果回归通过则关闭问题单，如果回归不通过则重新进入打开状态。
回归不通过。
