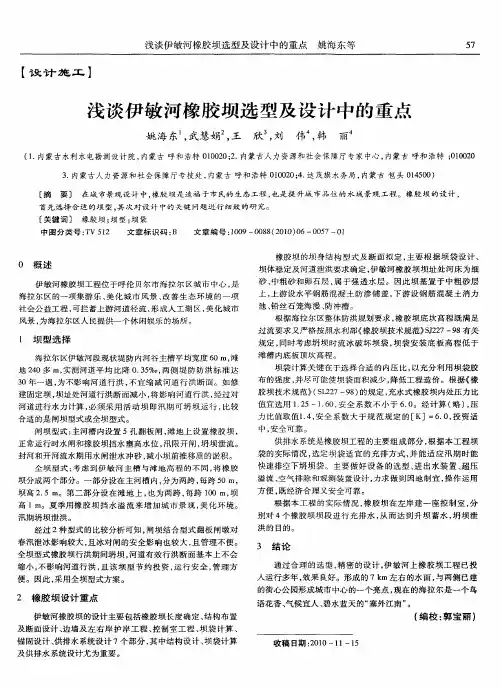

浅 谈 伊 敏 河橡 胶 坝选 型 及 设 计 中 的 重 点
姚 海 东 ， 慧娟 王 欣 刘 伟 韩 丽 武 ， ， ，
（． １ 内蒙 古 水 利 水 电勘 测设 计 院 ， 蒙古 呼和 浩特 ０ ０ ２ ；． 内 １０ ０ ２ 内蒙 古 人 力 资 源 和 社 会 保 障厅 专 家 中心 ， 内蒙 古 呼和 浩 特 ；１０ ０ ０ ０ ２ ３ 内蒙 古 人 力 资 源 和 社 会 保 障 厅 专 技 处 ， ． 内蒙 古 呼和 浩特 ０ ０ ２ ；． 茂旗 水 务 局 ， １０ ０４ 达 内蒙 古 包 头 ０４ ０ ） １５０
［ 摘 要 ］ 在 城 市景 观 设 计 中 ， 橡胶 坝是 造福 予 市 民的 生 态 工 程 ， 是 提 升 城 市 品位 的 水 域 景 观 工 程 。 橡 胶 坝 的 设 计 ， 也
坝型选择设计范文
坝型选择设计范文坝型选择是坝体工程设计的重要环节之一，其目的是根据具体工程场地条件、水利工程要求和经济可行性，选择最合适和安全的坝型。
在进行坝型选择设计时，需要考虑以下几个方面的因素。
首先，要考虑工程场地条件。
工程场地地形、地质地貌、水文地理等因素会直接影响到坝型的选择。
对于河流干流陡峭的峡谷地形，常采用拱坝型；而对于平缓的河谷地形，可以选择重力坝型。
此外，地质条件如地层岩性、地下水位等也是选择坝型时需要考虑的因素。
其次，要考虑水利工程要求。
根据工程的具体功能和要求，选择适合的坝型。
例如，对于拦截大型水库的建设，通常选用重力坝或拱坝；而对于小型水库或者提供灌溉水源的坝体，可以选择土石坝类型。
第三，要考虑工程的安全性。
坝型的选择应满足工程的安全要求。
对于高坝、大坝工程，应选择安全性能较高的坝型，如重力坝或拱坝。
需要考虑的因素包括坝体稳定性、渗透性、抗震性等。
为了确保坝体安全，还需要结合具体工程地质探测和参数分析。
第四，要考虑经济可行性。
坝型的选择还应考虑经济成本和投资回报。
如对于工程规模较小的坝体工程，土石坝可能是更经济、可行的选择；而对于大型水利工程，为了保证长期投资回收，可能需要选择耐久性和安全性较高的重力坝或拱坝。
综合以上因素，坝型选择设计应以全面考虑工程条件和要求为基础，在合理性、经济性和安全性之间进行权衡。
在进行坝型选择的过程中，还需要运用包括水文学、土力学及结构力学等相关专业知识，结合具体工程实践和先进的技术手段进行科学分析和评估。
最后，需要强调的是，坝型选择设计是一个复杂的过程，需要考虑多种因素和不同专业知识之间的综合运用。
只有在充分了解和评估各项因素的基础上，才能选择到最合适和安全的坝型，确保水利工程的顺利实施。
橡胶坝对环境优化的影响
橡胶坝对环境优化的影响摘要：浙江省橡胶坝主要应用干水库溢洪道、天然河道、人工渠道、城区人工湖及河道入海口处．通过对橡胶坝的分类简介，本身的特点及工程的发展的几个特点对橡胶坝进行了深入的思考，以此为基础阐述橡胶棒对环境优化的影响因素，为橡胶坝的发展做一定的理论基础。
关键词：橡胶坝；环境优化；运行管理Abstract: Zhejiang rubber dam are used dry reservoir spillway, natural river, artificial channels, city artificial lake and river estuary. Through the rubber dam classification, the characteristic of itself and engineering development several characteristics has conducted in-depth thinking of the rubber dam, with the foundation of rubber on the environment optimization of the factors influencing the development of rubber dam, to do some theoretical basis.Key words: rubber dam; environmental optimization; operation management一、橡胶坝分类及特点橡胶坝，又称橡胶水闸，属薄壁柔性结构，是用高强度合成纤维织物做受力骨架，内外涂敷橡胶作保护层，加工成胶布，再将其锚固于底板上成封闭状的坝袋，通过充排管路用水（气）将其充胀形成的袋式挡水坝。
1、橡胶坝的分类：橡胶坝根据填充介质不同分为充水式和充气式两种。
水利工程建设中橡胶坝施工技术运用分析
橡 胶 坝 在 水 利 工 程 项 目 当 中 的应 用 是 非常 广 泛 的 ，用 英 文 表示 是Ｒ ｕ ｂ ｂ ｅ ｒ Ｄ ａ ｍ 。在上个世纪 的中期 出现 的橡胶坝 ，我 国从 ６ Ｏ年代 就 开 始 进 行 相 关 的 研 究 工 作 了 ，并 且 进 行 研 究 的第 二 年 就 建 成 了一 座橡胶 坝。到现代 已经发展 了有半个世纪 的时 间，在橡胶坝 的坝袋 制作 、造型设计和安装运行等等工作方面 的技术 已经非常的成熟 ， 且拥 有 自身的特色，可 以很肯定的说 ，我 国的橡胶坝工程建设生产 技术 在 世 界 上 是 处 于 一 个 领 先 的 地 位 的 。在 下 文 中将 会 对 橡 胶 坝 在 水利 工程 建设中的工作和需要注意的技术 问题进行研究和分析 。 １橡 胶 坝 的 具 体 概 念 、主 要 的表 现 形 态 和 应用 的 特点 要先了解 了橡胶 坝的具体定义和相关 的问题才能够在应用橡胶 坝的技术 上游刃有余。橡胶 坝，又称橡胶水闸，是用高强度合成纤 维织 物 做 受 力骨 架 ， 内 外 涂 敷橡 胶 作 保 护 层 ， 加 工 成 胶 布 ， 再 将 其 锚 固于 底 板 上成 封 闭 状 的 坝袋 ， 通 过 充 排 管 路 用 水 （ 气 ） 将 其 充 胀 形 成 的袋 式挡 水坝 。坝 顶 可 以 溢 流 ， 并 可 根 据 需 要 调 节 坝 高 ， 控 制 上 游 水 位 ， 以 发挥 灌 溉 、 发 电 、航 运 、 防 洪 、 挡潮 等 效 益 。 在 一般 的情况 下，我们将橡胶坝分成 了两种 ，一种是充气式的， 另一种就是充水 式的。充气坝 的充排 时间相对 于充水坝来 说，会 更 短 ，但 是 子 啊 实 际 的价 格 制 造 上 却 并无 多 大 的 差异 。橡 胶 坝 一般 是 由坝袋 、土建部分 、锚 固件 、控制 系统和 充排水 （ 气 ）这样 五个部 件构成 。在橡胶坝运行 的过程 中需要严格 的按 照相关 的程序和规 定 来 执 行 操 作 工 作 ，坝 袋 里 面 的充 气 （ 水 ）压 力 千 万 不 可 以大 于 设计 工 作 时 规 定 的压 力 值 ， 以 防止 坝 袋 因为 承 载 不 住 压 力 为 发 生 爆 裂 的 情 况 。橡 胶 坝 和 常 规 的钢 闸 门进 行 一 个 比对 可 以发 现 ， 因为 橡 胶 坝 非金属 ，所 以不用进行定期 的涮防锈蚀和 防腐蚀 的涂料 ，可是橡胶 坝 还 是 需 要 进 行 定 期 的检 查 工 作 ，尤 其 是 在 有 水 通 过 之 后 ，一 定 要 检 查 看 看 橡 胶 坝 上 是 否 有 被 漂 浮 物 滑 坡 刺 伤 的痕 迹 ，看 看 坝 袋 和 底 板有没有被磨损 的迹象 ，坝体 有没有 振动的情况、卵石有没有振动 ， 检查看看有没有因为 以上 的问题而造成橡胶坝 的损害 。平常见到最 多的橡胶坝多是用在跨度大、水头低 的工程 当中，就像是用在水库 的 溢 洪 道 的 可 以活 动 的 溢 流 堰 或 者 是 闸 门 ，是 可 以加 大 发 电水 头 和 水库的库存容量的 ；合到上面横跨的长度较长 的、水头 比较低的溢 流 堰 或 者 滚 水 坝 是 不 需 要 使 用 常 规 的 闸 门 、工 作 桥 以及 启 闭机 的 ； 橡 胶 坝 一 般 是 用 在 城 区 的 河 道 进 行 拦 水 和 蓄 水 的 工 作 ，还 可 以用 作 人工湖 的围护栏，美化环境，并且改善城市的气候条件 。 ２ 橡 胶 坝 在 施 工的 技 术 上 和 安 装 工 作 中 需 要注 意 的 问题 （ 上接 第 １ ４ ４页 ） ３ 结 束 语 加 强对水利工程安全的管理控制 ，有助 于保证整个工程施工过 程 的安全 性和稳 定性 ，既可 以更好 的实现项 目工程 的经济效益，保 障施工单位 的利 益，又可 以很大程度地推进我 国水利 工程 行业的健 康 快 速 发 展 ，为 居 民生 活 质 量 的改 善 ，为 实 现 经济 的 稳 定 快 速 发 展 ， 注 入 强 大 的 动 力 。 在 此 过 程 中 ，业 主 单 位 、监 理 单位 、施 工 单 位 以 及相关 的部门要通力合 作，严格施工规范 ，建立健全 安全 管理体 系， 实施全过 程的安全管理 ，确保 工程 安全管理水平 的不断提 高。
水利工程中橡胶坝施工技术研究
系统进行观测与控制 ； ② 将锚固螺栓 、 锚 固槽 以及底板 在浇 筑混
凝 土 内进 行 预 埋 。河 道 工 程 施 工 中 橡 胶 坝 的施 工 应 该 满足 以下
２ 工 程 实 例
① 安装 坝袋之前应该认真 的对 岸墙 、 坝床 以及 某河道 工程 中运用橡胶坝施 工技术进行施 工主要是为 了对 几个方面 的需求 ： 确保其有着光滑平整的表面 。②观察 河 道进 行综合治理 ，促进河道 工程的气候环境 能够得到有效 改 坝袋等接 触位 置进行检查 ， 。 善 。某 河道工程位于 山区 内部 ， 有着较大 的河道坡 降区域 ， 分 别 坝袋充排水的管道有没有 出现渗 漏或者受到异物堵塞 等情 况 排气孔、 尺寸 、 进 出水 口、 螺帽 、 压板 、 垫 进 行 ６次橡胶坝施工 ， 其中坝高 为 ５ ｍ， 宽为 ４ ９ ｍ。橡胶坝底板 位 ③确 保坝袋安装的位置 、 置的钢筋现浇 混凝 土 的宽度 为 １ ９ ． Ｏ ｍ， 厚度为 ３ ． Ｏ ｍ， 选 择砂卵 石 板 以及预埋螺栓等与设计要 求互相符合 。④将底 垫片 以及坝袋
高度 设计为 ４ ． Ｏ ｍ， 橡胶坝袋的计 算参数 为 ４ ． ５ ｍ。 螺栓压板采用 双 图纸 的相关数据制作底 垫片以及坝袋 ，完成制作 后对 尺寸进行 锚 线进 行锚固处理 ， 通 过铸 钢件对上 下板 进行定型处理 ， 施工 均 检查 ，且将锚 固中心线 以及 锚固线清楚 的画在底 垫片 以及坝袋
４ 橡胶坝应 用在 水利工程 中的施工要点
情况恢复 。我国水利工程 中运 用橡胶坝施工技术时在运行管理、 ４ ． １ 安装橡 胶 坝袋 的施 工要 点 安装 、 设计 以及制造等 方面均有着 明显 的特 征， 本文就橡胶坝施 （ １ ） 安装 之前 的准备工作 ： ①要进行基坑开挖， 对埋设管道的
干货分享-橡胶坝设计
工程设计第一节工程等级及设计标准一、工程等级xxx县橡胶坝工程是xxx城区的一项集游乐、美化城市风景、改善生态环境的一项社会公益工程，可拦蓄上游河道径流，形成人工湖区，美化城市风景，为xxxx城人民提供一个休息游览的场所。
同时抬高地下水位，改善生态环境，能够为xxx人民提供部分工业和生活用水，社会效益十分显著。
将该枢纽工程定为四等工程，橡胶坝、控制室分别为4级建筑物。
二、工程设计标准xxx橡胶坝工程设计洪水标准为四级建筑物的设计洪水标准，即正常运行期为20年一遇，非常运行期为50年一遇，临时工程洪水标准为非汛期洪水5年一遇。
第二节工程布置一、坝址选择xxx橡胶坝是城区段综合治理工程中的重要挡水建筑物，根据城区统一规划要求，该坝建在xxx城建设路西侧。
二、工程布置xxx橡胶坝工程是按照防洪要求及坝址地形地质等综合考虑布置的，主要分为以下几个部分：（1）橡胶坝工程；（2）边墙及左右岸护岸工程；（3）控制室工程等。
（一）橡胶坝工程：1、橡胶坝长度确定：根据xxx整体防洪规划要求，橡胶坝塌坝后底坎高程、长度既满足过流要求又严格按照水利部《橡胶坝技术规范》SJ227-98有关规定。
即橡胶坝底板顶高213.0米，坝高3米，共三跨，每跨长度85.0米，中间分隔墩厚度为60厘米，左岸台地高程为216.5米，台地宽度为24米。
2、结构布置及断面设计橡胶坝的坝身结构形式及断面拟定，主要根据坝袋设计、坝体稳定及河道泄洪要求确定。
橡胶坝坝址处河床212.7米以下3.1～4.1米为卵石层，承载力为400Kpa，渗透系数为K=300米/日，属于强透水等级。
卵石层下部为强、弱风化岩，属弱透水性。
根据地质资料，橡胶坝设计有两种比较可行的方案，一是浅基础方案，二是深基础方案。
现将两方案简要介绍如下：（1）浅基础方案坝基置于砂卵石层上，上游设水平防渗铺盖，下游设消力池、海漫、防冲槽等，由于泄洪流量较大及地质等原因，上游水平铺盖、下游消力池及海漫等水平长度较长，厚度较大，工程投资较大。
浅析橡胶坝的基础构造和特点
浅析橡胶坝的基础构造和特点水坝建设的规模严重地与自然不和。
由于人们对于水资源的需求增加，许多河流上出现了本不应该出现的水坝。
不仅仅如此，水坝建设的规模也毫不考虑自然地承受力。
这一举措导致了水坝的蓄水量竟比河流的流经量还要大的许多，使得水坝下游的水少之又少，甚于出现河流萎缩，断流的现象。
防洪标准过高。
现代人对于洪涝灾害的恐惧过分，似有杞人忧天的味道。
因而瞎定防洪标准，片面的将防洪标准提高，因而导致堤坝的高度不断增高。
这样一来不仅破坏了洪水泛滥区域的水循环，使得湿地消失，地下水也得补充，严重破坏了水利生态系统。
水资源的“饥饿”式开采。
水资源过度的开发使用，其导致的直接后果就是地下水水位下降，河流干涸。
如若在近海水区域，则使得海水伸进地下水，造成了原本就淡水缺乏的区域，雪上加霜。
为了有效缓解水资源的开采压力，在提出水利工程建设所产生的积累生态学效应的评估和预测方法，指标体系的同时，要把水资源的开发、经营、保护和管理作为基础来把握。
而随着新材料的问世衍生出来的一种新型的建筑物橡胶坝，相较于传统的堤坝工程，其独特的设计能够减轻水利开采的压力，更好的开发水资源。
橡胶坝的基础构造和特点2橡胶坝的基本构造目前市场上存在的橡胶坝主要有两种形式：充气式和充水式。
两者在建造成本上差不多。
但是从时间上来看，充气坝的充排时间比充水坝要短。
橡胶坝的组成部分主要有坝袋、土建部分、锚固件、控制系统及充排水（气）设施等。
运行橡胶坝时需严格按照操作规程和设计的方案进行，坝袋内的充水（气）压力需低于设计压力，避免坝袋因承受不住压力爆破。
橡胶坝与常规钢闸门相比，虽然不需要定期防锈涂刷油漆，橡胶坝需要做定期的检查，特别在过水后，一定要检查坝袋是否被漂浮物刺伤，是否有坝袋和底板磨损、坝体振动、卵石撞击等形成的损害。
常见的橡胶坝一般适用于大跨度、低水头的闸坝工程，像用于水库溢洪道的活动溢流堰或闸门，可以增加发电水头及水库库容；河道上大跨度、低水头的溢流堰或滚水坝可以不使用常规闸门、工作桥和启闭机。
橡胶坝工程总体布置
第四章拦蓄水（橡胶坝）工程设计4.1基本资料根据河道总体规划，在浦河河道上修建两座橡胶坝，分别为仲官村橡胶坝和达莲堡橡胶坝。
现将两橡胶坝的设计情况分述如下：1、仲官村橡胶坝位于桩号处，该处的工程地质条件为：两岸地面耕土层厚0.3~2m厚；粉土1.4~1.5m厚；砾砂层厚0.6~0.8m厚，该层的允许承载力30t/m2。
根据河道设计资料知，仲官村橡胶坝的底高程为66.00m,已达到第四层圆砾层，其承载力为36 t/m2，具有较好基础特性。
地下水位较高，达66.4m。
土壤采用湿容重18.6KN/m3，土壤的内摩擦角为ф=17º，比重G=2.72，含水率w=25.5%,压缩系数a=0.47Mpa-1，压缩模量Es=3.67Mpa，内聚力c=25Mpa.上游渠道设计流量为239.8m3/s。
2、达莲堡橡胶坝位于桩号处，其工程地质条件为：两岸地面耕土层厚0.3~0.5m厚；中砂0.5~3.5m厚；粉质粘土0.0~2.7m；圆砾层厚2.8~3.2m厚，该层的允许承载力16t/m2; 强风化花岗岩，该层的允许承载力50t/m2。
根据河道设计资料知，达莲堡橡胶坝的底高程为61.05m,在第四层圆砾层。
为了使工程长期发挥作用，将第四层土加固处理。
地下水位较高，达m。
土壤采用湿容重18.6KN/m3，土壤的内摩擦角为ф=17º,比重G=2.72，含水率w=25.5%,压缩系数a=0.47Mpa-1，压缩模量Es=3.67Mpa，内聚力c=25Mpa。
上游渠道设计流量为252.3m3/s。
4.2工程总体布置(一)仲官村橡胶坝1、坝体段坝底板高程为66.00 m ，坝顶高程为69.50 m，橡胶坝高为2.5m，单跨。
坝总长为40m，坝底板宽为8m，为钢筋混凝土结构，考虑到采用的锚固型式，底板厚取为0.8m，下设10 cm的C10混凝土垫层和20cm的粗沙垫层，底板下面前后各设一道齿墙以增强坝体抗滑稳定性，齿墙深2m。
橡胶坝工程规模及布置
橡胶坝工程规模及布置
1、工程规模应根据水文水利计算结果，按国家现行标准《防洪标准》GB 5020 1和《水利水电工程等级划分及洪水标准》SL 252的有关规定确定。
2、工程布置应做到布局合理、结构简单、安全可靠、运行方便、造型美观。
3、坝轴线宜与坝址处河段上游主流流向垂直。
4、坝长应与河(渠)宽度相适应，塌坝时应符合河道设计行洪要求，单跨坝长度应符合坝袋制造、运输、安装、检修以及管理要求。
5、坝袋设计高度应根据工程规划与满足综合利用要求确定。
坝顶高程宜高于上游正常蓄水位0.1m～0.2m，坝顶泄洪能力可按本规范附录A计算。
6、坝袋与两岸连接布置，应使过坝水流平顺。
上、下游翼墙与岸墙两端应平顺连接，其顺水流方向的长度应根据水流和地质条件确定。
边墙顶高程应根据设计洪水位加安全超高确定。
7、充坝水源的水质应洁净，为坝袋充水用的取水工程应符合进水口取水和防沙的要求。
8、坝袋充排控制设备及安全观测装置均宜设在控制室内，控制室布置应便于运行管理并利于通风采光，严寒或潮湿地区应有防冻、防潮措施。
9、多跨橡胶坝之间应设隔墩，墩高不应低于坝顶最高溢流水位，墩长应大于坝袋工作状态时的长度。
10、河道梯级橡胶坝的布置，应根据河道总体规划、梯级水位衔接情况，经技术经济比较后确定。
11、枯水期河流流量仍较大的橡胶坝工程，其布置应符合检修时所采用导流方式的要求。
橡胶坝在河道治理工程中的应用_文云
橡胶坝在河道治理工程中的应用文 云，俸昌雨（桂林市天力水利电力建筑安装工程公司，广西桂林 541000）摘 要：橡胶坝作为一种新型水工挡水建筑物，目前已被广泛应用于水利工程中，在河道治理方面具有明显的综合治水效益，值得推广。
本文结合实践经验，从土建施工、坝袋安装、充水试验等方面论述了橡胶坝施工的主要控制点及施工方法，并在此基础上提出了质量保证措施，以提高橡胶坝的工程质量。
关键词：橡胶坝；河道治理；施工中图分类号：TV644 文献标识码：A 文章编号：1000－8136（2011）06－0084－02河道治理是泛指一切改造河道的工程，包括河道修直、河道扩阔、修筑河堤、巩固河岸等，甚至清理河道淤积物也算在整治之列。
近年来，河道治理工程不仅要求防洪安全，且要考虑到净化环境、涵养水源、服务生产、景观效益、休闲娱乐等。
广西地处南方，许多城市依河而建，河流穿越城市而过，因此，如何改善城区河道水环境，充分利用水资源，实现水资源可持续发展，意义深远。
橡胶坝作为一种新型的水利设施，具有结构简单、施工期短，在宽河道上使用效益明显等特点，因此，探讨橡胶坝在河道治理工程中的应用极为必要。
1 橡胶坝优点简述传统的拦河闸有固定式和活动式两类。
固定式拦河闸在大流域江河上应用较多，具有跨度大、控制水位高等特点，但工期长、造价高，其闸墩、启闭机架等结构阻水严重，降低了河道的行洪能力，需加高河道防洪堤。
活动式的拦河闸有翻板闸和鱼鳞闸两种，造价较低、控制水位灵活，但可控制水位较低（低于1.5 m）、工期长、止水效果差，美化环境效果也较差，且翻板闸与城区环境难以协调一致。
橡胶坝运用条件与水闸相似，不需挡水时，放空坝袋内的水（气），就可恢复原有河渠的过水断面，与常规闸坝相比，橡胶坝又有以下优点：节省材料、造价低廉、施工期短、维修少、管理方便，同时坝体为柔性软壳结构，能抵抗地震、波浪等冲击，且不阻水，止水效果好，跨度大，对于汛期泄洪时要求不壅高上游水位避免造成淹没的河道上，修建橡胶坝具有显著的优点。
某人工湖综合整治工程西营橡胶坝工程报告-工程规划+施工组织设计+环境影响+概算
橡胶坝坝址处二十年一遇洪峰流量为 42 1.1.5 泥沙
北洛河多年平均侵蚀模数为 5000t/km2，坝址处多年平均输 沙量为 166.8 万吨。 1.1.6 水面蒸发
橡胶坝坝址多年平均水面蒸发深度为 287.52mm。 1.1.7 工程地质
⑴ 地质概况 ①地形地貌地质构造 北洛河(城区段)河谷地貌以河漫滩、Ⅰ级阶地为主，Ⅱ级阶 地零星发育。现代河床漫滩经河堤治理后稳定河宽 100～108m， 平均高程 1616.5～1639m,左岸Ⅰ级阶地宽 300～350m,平均高程 1619.6～1642m，Ⅱ级阶地缺失；右岸Ⅰ级阶地宽 500～550m， 平均 高程 1619.8～ 1642m,Ⅱ 级阶 地宽 50～ 100m，平 均高 程 1638～1650m。 西营镇位于庄浪断陷盆地中心，区域地层呈平缓倾斜，无断 裂无褶皱。 ② 地层岩性 主要地层有第四系全新统粉土质砾、低液限粉土（低液限粉 土）、新第三系(N) 棕红色、浅黄色泥岩、砂质泥岩石、泥质砂 岩。 ③水文地质条件 工程区浅层地下水资源贫乏，浅层地下水属第四系松散堆积 物砂砾孔隙潜水类型；主要分布于北洛河干流河漫滩地及Ⅰ、Ⅱ
水利工程橡胶坝施工技术
水利工程橡胶坝施工技术作者：李伟崔风营来源：《城市建设理论研究》2013年第24期摘要：随着经济的不断发展，水利工程的建设也越来越先进与完善。
橡胶坝作为水利工程的重要部分，给人们的生活带来了极大地便利。
本文将介绍橡胶坝的特点，简述了橡胶坝施工的技术要点和主要步骤，以供参考。
关键词：水利工程橡胶坝施工技术中图分类号： TV文献标识码：A 文章编号：前言由于橡胶坝在大洪水来临前可以放空, 使洪水顺畅通过, 减少淤积, 洪水通过后可很快充起, 拦蓄水量。
据不完全统计, 我国橡胶坝正以平均每年300 余座的速度迅猛递增, 特别是在我国干旱少雨地区, 橡胶坝用来拦蓄洪水,调节河道径流, 改善局部水环境, 扩大湿地面积, 实现人水和谐, 提高城镇居民生活质量发挥着重要作用。
一、橡胶坝的形式及应用特点橡胶坝分为充水式和充气式两种。
充水坝的充排时间要长于充气坝。
在造价方面,两种坝型相差不多。
橡胶坝主要由土建部分、坝袋及锚固件、充排水(气) 设施及控制系统等部分组成。
橡胶坝运行时要严格按照规定的方案和操作规程进行,要注意坝袋内的充水(气) 压力不能超过设计压力,以免坝袋爆破。
橡胶坝虽然很少维修,不像常规钢闸门那样需要定期涂刷油漆防锈,但也要定期检查,尤其是在洪水过后,要检查是否有漂浮物对坝袋造成刺伤,以及坝体振动、坝袋与底板磨损、河卵石摩擦撞击坝袋等造成的损害。
橡胶坝袋容易受到尖利和有棱角物体的损坏,故工程运行时应划分出橡胶坝工程的管理范围和安全区域。
橡胶坝主要适用于低水头、大跨度的闸坝工程,如用于水库溢洪道上作为闸门或活动溢流堰,以增加水库库容及发电水头;用于河道上作为低水头、大跨度的滚水坝或溢流堰,可以不用常规闸门和启闭机、工作桥等;用于河道渠首引水建筑物,既方便河道汛期行洪,又便于渠道引水;用于渠系上作为进水闸、分水闸、节制闸,能够方便地蓄水和调节水位和流量;用于河道、水库等防洪堤的加高子堰,方便快捷,经济实用;用于城区园林工程,特别是用于河道城区段拦蓄河水,形成人工湖,能美化环境,改善城区气候条件,采用彩色坝袋,造型优美,线条流畅,可为城市建设增添一道优美的风景。
南山河橡胶坝设计的探讨(全文)
南山河橡胶坝设计的探讨(全文)A XX：橡胶坝属薄壁柔性结构，是随着高分子合成材料的进展而出现的一种新型水工建筑物。
1957年世界上首座橡胶坝诞生于美国洛杉矶，坝高1.52m，长6.1m，坝袋胶布厚为3mm，强度为90kN/m。
此后世界各国相继开始兴建橡胶坝。
我国于1965年下半年开始进行橡胶坝的研制建设工作，于1966年6月建成我国第一座橡胶坝——右安门橡胶坝，坝高3.4m，坝顶长37.6m，该橡胶坝曾两次更换坝袋，至今运行正常。
橡胶坝自20世纪90年代以来在我国进展迅速。
从1966年到1993年近三十年中全国仅建成橡胶坝366座，而据不完全统计，截至2021年10月，我国的橡胶坝已建成约2000 座，近年来更是以每年新建300座左右的速度进展。
1 橡胶坝的进展橡胶坝分为充水式和充气式两种，充水坝的充排时间要长于充气坝。
橡胶坝主要由土建部分、坝袋及锚固件、充排水（气）设施及操纵系统等部分组成，运行时要严格按照规定的方案和操作规程进行，要注意坝袋内的充水（气）压力不能超过设计压力，以免坝袋破裂。
橡胶坝虽然很少维修，不像常规钢闸门那样需要定期涂刷油漆防锈，但也要定期检查，尤其是在洪水过后，要检查是否有漂浮物对坝袋造成刺伤，以及坝体振动、坝袋与底板磨损、河卵石摩擦撞击坝袋等造成的损害。
橡胶坝袋容易受到尖利和有头角物体的损坏，故应划出橡胶坝工程的治理范围和安全区域。
我国橡胶坝进展至此，可以认为在橡胶坝的科研、设计、施工和运用治理以及坝袋制造和防护等方面的技术已较成熟，具备了广泛推广应用的条件。
故这一新技术被GJ科委批准列入1992年的《GJ级科技成果重点推广计划》项目，这为橡胶坝技术的进展和应用注入了新的生命，并为迅速将这一新技术转化为生产力，有力地走入国内外市场制造了良好的条件和提供了有力的保证。
2 南山河橡胶坝概况南山河又称大降坑水，其发源于云安县茶洞镇禾昌顶东(海拔696m)，该河从西南向东北流经云安县和云城区，在云城区都杨镇的降水出口注入西江。
从化市某水库大坝事故分析
从化市某水库大坝事故分析摘要：XX水库大坝在2008年第6号台风“风神”期间发生破坏，之后坝体被爆破拆除。
该文对坝体稳定及应力进行了复核计算，并结合对现场勘察、取样及现场试验的数据，对事故原因进行了分析，得出了相关结论。
关键词：XX水库；台风“风神”；事故分析XX水库位于从化市北部，距吕田镇12.0km，水库大坝为浆砌石重力坝，坝顶高程552.30m，最大坝高30.43m，集雨面积2.87km2，总库容为94.6万m3，属小（二）型工程。
XX水库大坝顶宽2.3m，迎水坡1:0.1，背水坡1:0.72。
大坝中部设溢洪道宽25m，采用挑流消能。
水库正常蓄水位549.70m（即溢洪道堰顶高程），50年一遇设计洪水位551.29m，500年一遇校核洪水位551.49m。
大坝采用混凝土防渗芯墙止水，立面及剖面如图1。
工程于2004年12月底动工，2006年5月底水库蓄水。
图1 坝体下游立面、最大坝高剖面2008年6月底，受第6号台风“风神”的影响，XX水库地区降雨量达373mm，库水位骤升至550.10m，大坝下游坝面530m高程附近出现坝体鼓出隆起现象（如图2）；上游坝面538m至541m高程之间出现三条明显的水平向贯穿性裂缝；坝顶朝下游方向发生明显位移最大时达40cm；两岸非溢流坝顶出现多条纵向裂缝；溢流坝面板与坝体间错动、滑落，挑流鼻坎向下游错位损坏。
坝体破坏险情发生后，在大坝左岸坝体开挖深20m，宽15m过流槽以增加泄洪能力，之后放空水库对其余坝体实施了爆破拆除。
图2 坝体下游面压鼓破坏为分析大坝事故原因，对坝体稳定设计进行了复核，并进行了现场勘察、取样及现场试验。
1 坝体稳定复核坝体建基面开挖至弱风化灰岩；垫层混凝土C15，厚25～75cm；坝体浆砌石砂浆M7.5，石料为大于500#毛石，设计砌体密度22kN/m3。
参考规范[1]建议，取垫层与基岩间抗剪参数f为0.65，砌体间抗剪参数f为0.55，扬压力折减系数0.3，砌石体容许压应力2.1MPa。
橡胶坝设计总说明
设计总说明一、工程概况工程区位于河南省鹤壁市新区的淇河上，淇河发源于山西省陵川县棋子山，东流经河南辉县、林州、鹤壁市淇滨区、淇县及浚县，最后注入卫河。
据国家地质部门实测记载，淇河形成于下澳陶统，距今已有五亿年的历史，是中国华北地区唯一未被污染的河流，被称为“北方漓江”。
因主要流经河南鹤壁市，因此又被称为“鹤壁市的母亲河”。
鹤壁新区是豫北城市群中心，又是晋、冀、鲁、豫四省十市的经济协作区中心，具有承东启西、连南接北的有利条件，有利于发挥联络和辐射作用。
近几年鹤壁市在大力发展经济同时，兼顾生态环境治理，生态环境越来越好。
该项目建成后，可在淇河上形成宽阔水面，蓄水成湖，波光潋滟，湖中泛舟，成为城市居民理想的休息、游乐场所。
二、建设缘由及依据橡胶坝工程是在河道治理的基础上，为更好利用淇河水资源而修建的拦河坝工程，工程任务是修建橡胶坝两座，枯水期拦蓄水量，形成水面，提高城市居民生活质量及鹤壁市城市品位。
三、地质概况工程区内出露地层比较简单，河段地层由第四系全新统、上更新统、中更新统、下更新统和上第三系中新统地层等组成，由新到老分层描述如下。
第①层，第四系全新统人工堆积（Q4r）：由于高速公路、高铁等工程建设，河道内砂砾石被开采用作建筑材料，当地村民在河道内局部卵石层上铺填壤土，再种植庄稼。
人工堆积层一般厚0.3~ 0.5m。
第②层，第四系全新统冲积物（Q4al）：浅黄色，松散。
主要成分为粉质粘土，厚0~2.0m左右，断续分布于河床左侧。
第③层，第四系上更新统冲积砂壤土（Q3al-2）：浅黄色，较密实，成分主要为砂壤土，局部为粉质粘土或粉砂，土质均一，手触砂感较强，抚摸沙粒脱落。
该层厚0.5~6m，层底高程72.4~75.2m。
分布于工程区河谷左右两岸。
第④层，第四系上更新统冲积砂卵石（Q3al-1）：浅灰色、杂色，密实，卵石成分主要为石英砂岩、灰岩等，呈亚圆状，磨圆较好，粒径一般3~7cm，最大粒径为18cm左右，含量60%~70%，充填物以粉细砂为主。
西福河橡胶坝充排水系统的选型设计
西福河橡胶坝充排水系统的选型设计张涛【摘要】以西福河橡胶坝充排水系统的选型和布置设计为例,分析了橡胶坝设计中,充排水系统选择上常见的问题,提出了初步的解决方案,为橡胶坝进一步的推广应用提供参考.【期刊名称】《广东水利水电》【年(卷),期】2010(000)011【总页数】3页(P83-85)【关键词】西福河;橡胶坝设计;充排水系统【作者】张涛【作者单位】广州市水务规划勘测设计研究院,广东,广州,510640【正文语种】中文【中图分类】TV644增城市位于广州市东北部,西福河发源于从化市与增城市交界处的鹧鸪山,于增城市石滩镇汇入东江西福河,橡胶坝位于增城市西福河上,增城市西福河沙河坊拦河坝重建工程主要任务是拆除原有的西福河活动陂水闸,新建西福河橡胶坝,其主要功能是防洪、排涝和灌溉。
本文主要介绍西福河橡胶坝充排水系统的选择设计过程,提出了橡胶坝充排水系统在设计时一般需要考虑的问题。
1 橡胶坝设计参数及坝袋充填介质的选择根据气象水文降雨来水资料进行调节计算,西福河橡胶坝基本设计参数如表1所示。
表 1 橡胶坝基本参数橡胶坝上游/m 下游/m 其它高程/m设计洪水(30年一遇) 8.810 8.743校核洪水(100年一遇) 9.702 9.612正常水位(橡胶坝建成) 4.8最低水位(坍坝后) 1.5橡胶坝岸边地面高程 9.38橡胶坝底高程 1.5橡胶坝顶高程5.0橡胶坝袋断面面积约为21.1m2;橡胶坝分3跨,每跨长为23.5m;单跨橡胶坝袋容积为21.1×23.5≈495.9m3。
按照坝袋内填充介质的不同,橡胶坝分为充水、充气和水气混合橡胶坝 3种。
充水橡胶坝在坝顶有溢流时比较稳定,一般较常使用;充气橡胶坝溢气时没有充水橡胶坝稳定,要求锚固线处的密封程度高,但气体相对比水更容易获得;水气混合橡胶坝是部分充水部分充气,需要 2套充排动力设备。
考虑到充气橡胶坝不够稳定且易泄漏,水气橡胶坝充排动力设备比较复杂,充水橡胶坝的技术更为成熟,西福河橡胶坝充坝介质选择充水。
[福建]水电站工程橡胶坝设计_secret
![[福建]水电站工程橡胶坝设计_secret](https://img.taocdn.com/s3/m/4b62e1ec87c24028905fc3b8.png)
XX水电站大坝变更设计说明书1概述XX水电站为一径流式电站，电站装机1500kw，主要工程建筑物有大坝、厂房和升压站等。
坝址座落在修河干流东津水上游河段上的XX，坝址以上控制流域面积820km2。
大坝原设计采用连杆滚轮式水力自控翻板坝作为挡水建筑物，翻板坝布置在河道中央，左岸为进水闸口，右岸为非溢流坝段，翻板坝主要由固定堰，翻板门体及支墩等部分组成，固定堰为实用堰，堰顶高程为192.31m。
门体尺寸为5×10m（高×宽），门扇总数为8扇，总净宽80m，门顶安装高程197.31m 。
在施工过程中，业主考虑到该河段上游为林区，汛期漂浮物较多，认为橡胶坝泄流有更大的优势。
于2005年12月要求设计单位对大坝泄流建筑物进行设计变更，将坝顶溢流段挡水建筑物由翻板坝改为橡胶坝，并要求将橡胶坝坝袋高度定为 3.5m。
设计公司接到要求变更通知后立即安排人员开展工作，并提供设计说明文本和相关图纸。
2洪水复核2.1设计标准根据《水利水电工程等级及洪水标准》SL252—2000，确定设计洪水为20年一遇，校核洪水为100年一遇。
由原设计资料查得：设计Q mp=1989m3/s、相应的下游水位为195.24m校核Q mp=3026m3/s，相应的下游水位为197.92m2.2坝顶过水深的计算为使橡胶坝操作方便，橡胶坝分为两段，在坝中间设一中墩隔开，中墩厚度为1.0m。
溢流宽度B定为79m，固定堰仍为实用堰，堰顶高程更变为193.81m。
当遭遇设计洪水标准以下的洪水时可塌坝由坝顶溢流，缩短洪水在库内的滞留时间，降低水库洪水位。
其过流能力采用流量公式Q=σεMB H03/2进行计算，根据橡胶坝设计规范提供的资料，橡胶坝塌坝后流量系数可采用m=0.36。
因式上各参数均与设计水头有关，不能直接解出H d，故采用试算法求解。
设H d＝6.25m，按坝前水位查得河道过水断面面积为Ω＝862m2,又知设计洪水流量为Q＝1989 m3/s，则V0=1989/862=2.30ｍ/ｓ，行近流速水头为0.30m，H0＝6.25+0.30＝6.55m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从化市街口人工湖（闸）坝选址选型及橡胶坝设计
凌影
【摘要】Combined with the characteristics of Jiekou artificial
lake(gate)project in Conghua City,analysis and study was conducted in respects of dam type as well as arrangement of dam and bridge,before the most suitable dam type and location were chosen. The design calculation of rubber dam that was conducted in accordance with re⁃lated specifications is also presented.%结合从化市街口人工湖（闸）坝自身特点，通过坝址、坝桥布置选择、坝型3个方面的分析研究，选择出最适合本工程坝址、坝型。
并根据相关规范，对该工程橡胶坝进行了简要设计计算。
【期刊名称】《广西水利水电》
【年(卷),期】2016(000)003
【总页数】4页(P39-41,45)
【关键词】橡胶坝;充水式;设计计算
【作者】凌影
【作者单位】广州市水务规划勘测设计研究院，广州 510640
【正文语种】中文
【中图分类】TV22;TV644
街口人工湖（闸）坝与交通桥旧址位于流溪河上游从化市流溪河大桥与街口大桥之间，兴建于1993年，已运行近20年。
该工程拦河而建，闸址处河宽约200 m，
水闸共23孔，其中22孔翻板闸，每孔净宽7.5 m，1孔冲沙闸，位于水闸左岸，净宽4.5 m。
水闸总净宽169.5 m，闸底板高程24.41 m（珠基高程，下同），
正常蓄水位为25.71 m，水闸过洪流量为（50年一遇）1 711 m3/s。
街口人工湖（闸）坝上游两岸堤防已按50年一遇洪水标准整治至温泉人工湖坝，街口人工湖（闸）坝址附近两侧护岸挡土墙顶高程为26.0 m[1]。
由于缺乏有效管理，年久失修，闸门大多锈蚀，坝前垃圾无人清理，堵住闸门。
上述原因造成闸门漏水，部分闸门不能正常启闭，无法发挥工程正常的蓄水作用。
人工湖（闸）坝下游现有交通桥1座，目前仅供两岸居民及自行车通过。
随着周边道路交通系统的发展，该处
两岸来往的车流量及人流量日益增大，使得该处交通桥的试用功能急需改变。
根据《从化街口人工湖（闸）坝安全鉴定》（2014年2月）及《关于广州市从化市街口人工湖闸坝安全鉴定成果审查意见》（广东省水利厅，粤水建管【2012】14号），确定“从化市街口人工湖闸坝评定为四类闸”、“改闸存在严重的安全
隐患，需尽快报废重建”[2、3]。
2.1 坝址选型
原街口人工湖（闸）坝坝址位于从化市街口镇流溪河大桥（从化大桥）与街口大桥之间。
本次设计根据从化市城市规划及当地沿岸特点与交通要求，拟对3个坝址
方案进行比选：方案一：坝址选在距原人工湖（闸）坝址上游约90 m处，坝长159 m，交通桥长200 m；方案二：原人工湖（闸）坝址，坝长186 m，桥长215 m；方案三：坝址选在原人工湖（闸）坝址下游约203 m处，坝长250 m，桥长274 m（见表1，图1）。
综合分析上述3个坝址方案，结合城市规划、场地条件、周边环境及工程投资等
分析比较后，虽然方案一改善的水域面积相对较小，但是方案一所处河道位置水流条件、施工便利程度、总投资均为最优，故方案一作为推荐坝址位置。
2.2 坝桥布置方案比选
橡胶坝与交通桥的布置大体上分两种形式：坝桥结合和坝桥分离。
2.1.1 坝桥分离方案
该方案就是将桥梁布置在坝体上游或下游侧，桥墩和坝墩分离。
其特点是对大坝维护管理便利，也能彰显景观效果，坝跨数及单跨长度不受桥梁限制。
但工程总投资相对坝桥结合方案要高，对河道过流能力有一定影响。
2.1.2 坝桥结合方案
该方案就是将交通桥桥墩置于坝墩之上，大坝在交通桥下方，桥墩和坝墩合二为一，可以节省工程占地和工程投资，同时减少对河道过流能力的影响。
但是景观效果展现不是十分明显，维护管理不及坝桥分离，橡胶坝跨数须与桥梁跨数协调一致。
综合分析比较，由于本工程的交通桥肩负着连通流溪河两岸交通的作用，对桥体本身要求较高，对又由于本桥位于外地进入从化市区的窗口地段，对景观效果要求较高，故采用坝桥分离方案。
2.3 坝型选择
满足蓄水、淹没滩地，从而改造水环境的功能出发，分别从橡胶坝、气动盾形闸、底横轴驱动下卧式平面钢闸门3种型式进行比较（见表2）。
气动盾形闸利用空气压缩原理，通过气袋充气与排气，使闸门升起与倒伏，以维持特定的水位高度。
底横轴驱动下卧式平面钢闸门能满足功能要求，管理运行方便，不影响河道行洪，但需较多的启闭机具，以及每年维修和闸门防锈，工程费用较高。
橡胶坝通过对橡胶充气或充水达到挡水目的。
经综合比较，橡胶坝节省三材（钢、木、水泥）、坝袋在厂家制造，现场安装，故施工期短、坝袋作为柔性薄壳结构，抗震性能好、结构简单、造价低廉。
而且橡胶坝可根据实际地形灵活布置，坝体内的水泄空后，坝袋紧贴在底板上，不缩小原有河床的过水断面，不阻碍水流。
故推荐采用橡胶坝。
由于广州为我国南方地区，气温较高，如选择充气式坝袋，夏季气体膨胀，对坝袋不利。
冬季无冰冻，适合选用
充水式坝袋。
随着高分子合成材料的发展和坝袋制造工艺的完善与提高，坝袋的使用寿命也延长至20年左右。
坝袋采用彩色，蓄水后坝上游形成宽阔的人工湖，坝顶溢流时形成小瀑布，将是从化城市水利建设的一道亮丽风景线。
3.1 橡胶坝顺水流方向长度计算
本工程拟采用充水式橡胶坝，根据《橡胶坝技术规范》（SL227-98）、《橡胶坝
设计与管理》等资料，取坝袋内压比α=1.35，安全系数K=8.0。
本工程设计坝高为3.10 m，则内压高度H0=1.35×3.10=4.185 m。
采用查表及相关资料计算得
各参数及计算结果如表3。
表中：α为内压比；H1为设计坝高，m；T为坝袋经向计算强度，kN/m；S1为
上游坝面曲线段长度，m；S为下游坝面曲线段长度，m；X0为下游贴地段长度，m；n为上游贴地段长度，m；R为坝面曲线段半径，m；V为坝袋单宽容积，
m3。
橡胶坝底板长度按下式计算：
经计算得橡胶坝底板顺水流向长度Ld=10.823 m，取底板长度为12 m。
3.2 过流能力计算
过闸流量方程采用采用《橡胶坝技术规范》（SL227-98）附录A中的公式：
根据计算，当人工湖坝下断面50年一遇设计洪水位为29.32 m，100年一遇设计洪水位为29.65 m时，对应的过闸流量分别为1 812 m3/s及2 190 m3/s，满足过流要求。
3.3 消能计算
根据《橡胶坝工程技术指南》（第二版），并结合橡胶坝运行情况，拟定以下工况，对消能防冲进行设计计算，计算结果见表4。
对上述工况采用下列公式计算，经计算，本工程设置0.6 m消力池深度，池长为
18 m，淹没安全系数在1.05～1.10内，符合消能防冲设计要求（见表5）。
在水力建设中，橡胶坝较适用于低水头、大跨度的闸坝工程[4]。
其坝高可调节，
坝顶可溢流，造价低，工期短，坝体为柔性结构，抗震、抗冲刷能力强，治水效果好，维修少，管理方便。
橡胶坝带的使用寿命一般可达20年。
建议在水库溢洪道、滚水坝、渠系进、出水闸、沿海防浪堤或挡潮闸中广泛采用。
本工程橡胶坝设计方案目前已经通过预可研审查。
[1] 广州市水务规划勘测设计研究院.广州市流溪河流域管理规划报告（2010～2030）[R].广州：广州市水务规划勘测设计研究院，2012.
[2] 广州市水务规划勘测设计研究院.广州市从化街口人工湖（闸）坝安全鉴定报告[R].广州：广州市水务规划勘测设计研究院，2014.
[3] 广东省水利厅.关于广州市从化市街口人工湖闸坝安全鉴定成果审查意见[R].广州：广东省水利厅，2012.
[4] 朱毅辉.橡胶坝的用途及构造原理[J].大众科技，2010（6）：91-93.。
