科技成果——气囊支撑坝(气盾坝)

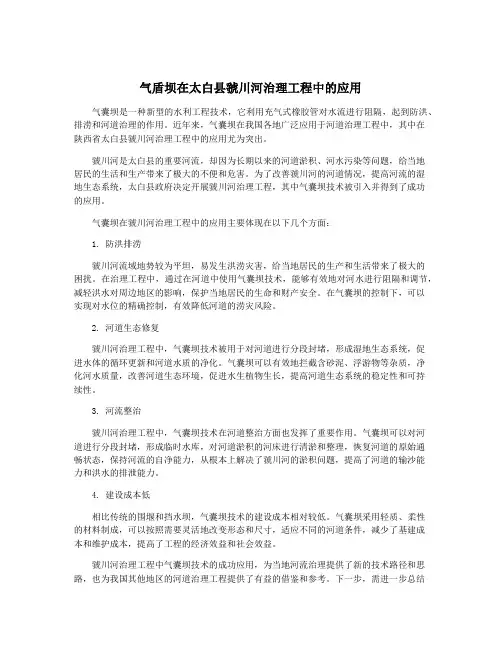

气盾坝在太白县虢川河治理工程中的应用
气盾坝在太白县虢川河治理工程中的应用气囊坝是一种新型的水利工程技术，它利用充气式橡胶管对水流进行阻隔，起到防洪、排涝和河道治理的作用。
近年来，气囊坝在我国各地广泛应用于河道治理工程中，其中在陕西省太白县虢川河治理工程中的应用尤为突出。
虢川河是太白县的重要河流，却因为长期以来的河道淤积、河水污染等问题，给当地居民的生活和生产带来了极大的不便和危害。
为了改善虢川河的河道情况，提高河流的湿地生态系统，太白县政府决定开展虢川河治理工程，其中气囊坝技术被引入并得到了成功的应用。
气囊坝在虢川河治理工程中的应用主要体现在以下几个方面：1. 防洪排涝虢川河流域地势较为平坦，易发生洪涝灾害，给当地居民的生产和生活带来了极大的困扰。
在治理工程中，通过在河道中使用气囊坝技术，能够有效地对河水进行阻隔和调节，减轻洪水对周边地区的影响，保护当地居民的生命和财产安全。
在气囊坝的控制下，可以实现对水位的精确控制，有效降低河道的涝灾风险。
2. 河道生态修复虢川河治理工程中，气囊坝技术被用于对河道进行分段封堵，形成湿地生态系统，促进水体的循环更新和河道水质的净化。
气囊坝可以有效地拦截含砂泥、浮游物等杂质，净化河水质量，改善河道生态环境，促进水生植物生长，提高河道生态系统的稳定性和可持续性。
3. 河流整治虢川河治理工程中，气囊坝技术在河道整治方面也发挥了重要作用。
气囊坝可以对河道进行分段封堵，形成临时水库，对河道淤积的河床进行清淤和整理，恢复河道的原始通畅状态，保持河流的自净能力，从根本上解决了虢川河的淤积问题，提高了河道的输沙能力和洪水的排泄能力。
4. 建设成本低相比传统的围堰和挡水坝，气囊坝技术的建设成本相对较低。
气囊坝采用轻质、柔性的材料制成，可以按照需要灵活地改变形态和尺寸，适应不同的河道条件，减少了基建成本和维护成本，提高了工程的经济效益和社会效益。
虢川河治理工程中气囊坝技术的成功应用，为当地河流治理提供了新的技术路径和思路，也为我国其他地区的河道治理工程提供了有益的借鉴和参考。

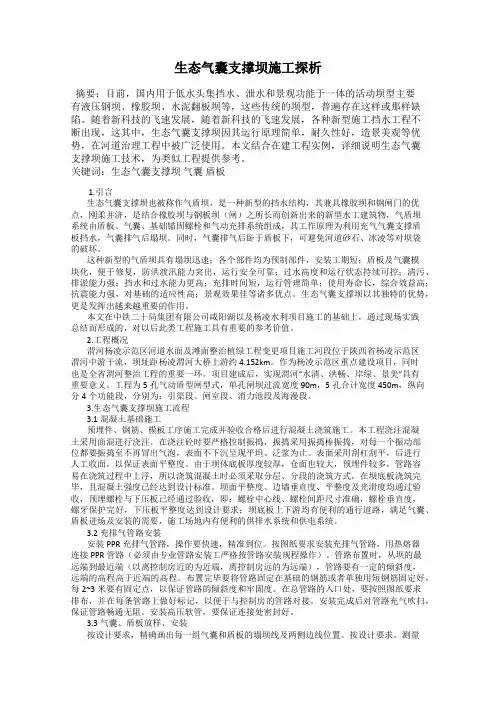

生态气囊支撑坝施工探析
生态气囊支撑坝施工探析摘要：目前，国内用于低水头集挡水、泄水和景观功能于一体的活动坝型主要有液压钢坝、橡胶坝、水泥翻板坝等，这些传统的坝型，普遍存在这样或那样缺陷。
随着新科技的飞速发展，随着新科技的飞速发展，各种新型施工挡水工程不断出现，这其中，生态气囊支撑坝因其运行原理简单，耐久性好，造景美观等优势，在河道治理工程中被广泛使用。
本文结合在建工程实例，详细说明生态气囊支撑坝施工技术，为类似工程提供参考。
关键词：生态气囊支撑坝气囊盾板1.引言生态气囊支撑坝也被称作气盾坝，是一种新型的挡水结构，其兼具橡胶坝和钢闸门的优点，刚柔并济，是结合橡胶坝与钢板坝（闸）之所长而创新出来的新型水工建筑物，气盾坝系统由盾板、气囊、基础锚固螺栓和气动充排系统组成，其工作原理为利用充气气囊支撑盾板挡水，气囊排气后塌坝。
同时，气囊排气后卧于盾板下，可避免河道砂石、冰凌等对坝袋的破坏。
这种新型的气盾坝具有塌坝迅速；各个部件均为预制部件，安装工期短；盾板及气囊模块化，便于修复，防洪渡汛能力突出，运行安全可靠；过水高度和运行状态持续可控；清污、排淤能力强；挡水和过水能力更高；充排时间短，运行管理简单；使用寿命长，综合效益高；抗震能力强，对基础的适应性高；景观效果佳等诸多优点。
生态气囊支撑坝以其独特的优势，更是发挥出越来越重要的作用。
本文在中铁二十局集团有限公司咸阳湖以及杨凌水利项目施工的基础上，通过现场实践总结而形成的，对以后此类工程施工具有重要的参考价值。
2.工程概况渭河杨凌示范区河道水面及滩面整治植绿工程变更项目施工河段位于陕西省杨凌示范区渭河中游干流，坝址距杨凌渭河大桥上游约4.152km。
作为杨凌示范区重点建设项目，同时也是全省渭河整治工程的重要一环。
项目建成后，实现渭河“水清、洪畅、岸绿、景美”具有重要意义。
工程为5孔气动盾型闸型式，单孔闸坝过流宽度90m，5孔合计宽度450m，纵向分4个功能段，分别为：引渠段、闸室段、消力池段及海漫段。

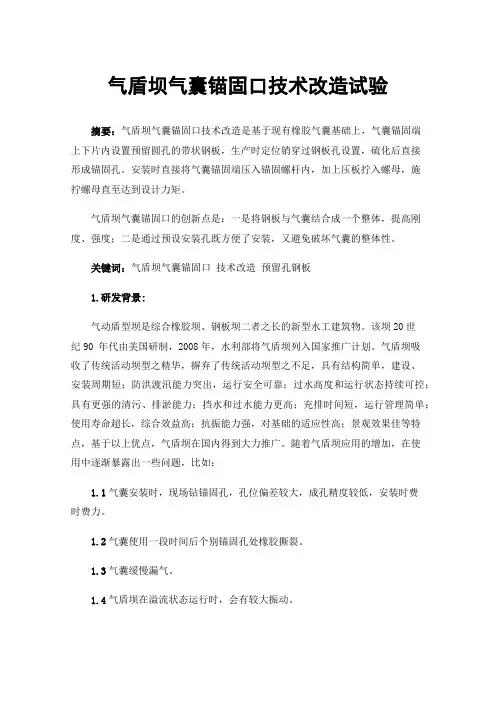

气盾坝气囊锚固口技术改造试验
气盾坝气囊锚固口技术改造试验摘要：气盾坝气囊锚固口技术改造是基于现有橡胶气囊基础上，气囊锚固端上下片内设置预留圆孔的带状钢板，生产时定位销穿过钢板孔设置，硫化后直接形成锚固孔。
安装时直接将气囊锚固端压入锚固螺杆内，加上压板拧入螺母，施拧螺母直至达到设计力矩。
气盾坝气囊锚固口的创新点是：一是将钢板与气囊结合成一个整体，提高刚度、强度；二是通过预设安装孔既方便了安装，又避免破坏气囊的整体性。
关键词：气盾坝气囊锚固口技术改造预留孔钢板1.研发背景:气动盾型坝是综合橡胶坝、钢板坝二者之长的新型水工建筑物。
该坝20世纪90 年代由美国研制，2008年，水利部将气盾坝列入国家推广计划。
气盾坝吸收了传统活动坝型之精华，摒弃了传统活动坝型之不足，具有结构简单，建设、安装周期短；防洪渡汛能力突出，运行安全可靠；过水高度和运行状态持续可控；具有更强的清污、排淤能力；挡水和过水能力更高；充排时间短，运行管理简单；使用寿命超长，综合效益高；抗振能力强，对基础的适应性高；景观效果佳等特点，基于以上优点，气盾坝在国内得到大力推广。
随着气盾坝应用的增加，在使用中逐渐暴露出一些问题，比如：1.1气囊安装时，现场钻锚固孔，孔位偏差较大，成孔精度较低，安装时费时费力。
1.2气囊使用一段时间后个别锚固孔处橡胶撕裂。
1.3气囊缓慢漏气。
1.4气盾坝在溢流状态运行时，会有较大振动。
经过大量调查研究，发现采用螺栓锚固方式固定的气囊，其气囊漏气、撕裂都发生在锚固端，这种气囊在生产时，三边密封一边开口，开口侧就是锚固端，其通过下垫板和上压板挤压上下两片气囊从而实现密封，由于橡胶及帆布复合体较软不能施加很大压力，在气囊内气压较大时，可能从锚固端漏气，因为气囊强度较低，在受到较大水平力的作用时，可能在锚固孔处出现撕裂，严重的话可能从压板下滑落，造成非控制性的塌坝，造成事故。
因此如何提高气囊的气密性及其锚固端的强度，提高其运行的安全性成为急需解决的问题。
气盾坝工作原理
气盾坝工作原理气盾坝是一种利用气体压力来支撑的水坝结构，其工作原理是通过在水坝内部注入气体，使气体的压力抵消水的压力，从而实现对水坝的支撑和固定。
下面将详细介绍气盾坝的工作原理。
气盾坝由两层气密的薄膜组成，内层薄膜用于存放气体，外层薄膜则起到抵抗水压的作用。
在建造气盾坝之前，首先需要在地面上搭建一个支撑结构，用于支撑和固定气盾坝。
然后，在支撑结构上铺设内层薄膜，并将其密封，形成气密的空间。
接下来，通过管道系统将气体注入内层薄膜中，使其充满整个空间。
同时，外层薄膜也被铺设在内层薄膜的外部，并与支撑结构固定连接。
当气体被注入内层薄膜后，由于气体的压力大于水的压力，气盾坝内部形成了一个高压气室。
这个高压气室的压力可以根据需要进行调节，以适应不同的水压条件。
当水流经过气盾坝时，水的压力会作用在外层薄膜上，但由于内层薄膜内的气体压力抵消了水的压力，所以外层薄膜不会受到过大的压力，从而保证了气盾坝的安全性。
除了抵消水的压力外，气盾坝还可以承受来自其他方向的力，如风力、地震力等。
在气盾坝的支撑结构上设置有防风和抗震设施，以增强气盾坝的稳定性和抗风抗震能力。
此外，气盾坝还可以根据需要进行调节，以适应不同的水位变化。
当水位上升时，可以适当增加内层薄膜中的气体压力，以增加对水的支撑力；当水位下降时，可以适当减小气体压力，以减少对水的阻力。
总的来说，气盾坝利用气体压力抵消水的压力，实现对水坝的支撑和固定。
它具有结构简单、安全可靠、灵活调节等优点，可以应用于各种不同的水利工程中，如防洪、水库、水电站等。
随着技术的不断发展和创新，气盾坝在水利工程领域的应用前景将会更加广阔。
气盾坝挡水高度
气盾坝挡水高度1. 什么是气盾坝？气盾坝是一种新型的挡水构筑物，它采用了气体压力的原理来实现挡水效果。
与传统的混凝土大坝相比，气盾坝具有结构简单、施工方便、成本低廉等优点。
它由气囊、防护罩和控制系统组成。
气盾坝的气囊是由柔性材料制成的，具有良好的柔韧性和耐压性。
当气盾坝需要挡水时，控制系统会将气囊内注入高压气体，使气囊膨胀，从而形成一个可靠的挡水屏障。
2. 气盾坝挡水高度的确定气盾坝的挡水高度是指气盾坝可以承受的最大水压力，也是决定气盾坝使用范围和安全性的重要参数。
挡水高度的确定需要考虑以下几个因素：2.1 气盾坝材料的耐压性气盾坝的挡水屏障是由气囊承担的，因此气盾坝材料的耐压性是确定挡水高度的关键。
材料的耐压性应根据实际情况进行测试和评估，确保气盾坝在挡水过程中不会发生破裂或漏水现象。
2.2 水压力的计算挡水高度的确定还需要考虑水压力的大小。
水压力是由水深和重力决定的，根据水的密度和重力加速度可以计算出水压力的大小。
在确定挡水高度时，需要确保气盾坝能够承受水压力，并保持稳定的挡水效果。
2.3 气囊的设计和结构气囊的设计和结构也会影响挡水高度的确定。
气囊的形状、尺寸和材料选择都会对挡水效果产生影响。
合理的气囊设计可以提高挡水高度，并确保气盾坝在挡水过程中不会出现变形或破损。
2.4 挡水高度的安全系数为了确保气盾坝的安全性，挡水高度应设置一个适当的安全系数。
安全系数可以根据实际情况确定，一般建议设置为1.5倍到2倍。
安全系数的设置可以有效预防气盾坝在挡水过程中发生意外情况。
3. 气盾坝挡水高度的应用气盾坝挡水高度的确定对于气盾坝的应用范围和工程设计具有重要意义。
根据气盾坝的特点和优势，它在以下几个方面具有广泛的应用：3.1 河流治理和防洪工程气盾坝可以用于河流的治理和防洪工程。
通过设置气盾坝，可以有效地控制河水的流量和水位，减少洪水对周边地区的影响。
挡水高度的确定可以根据河流的水位和流量来进行，确保气盾坝在防洪过程中能够承受水压力并保持稳定的挡水效果。

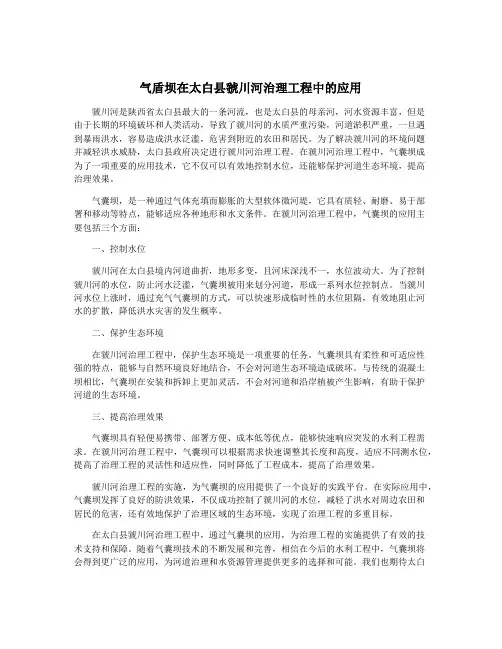

气盾坝在太白县虢川河治理工程中的应用
气盾坝在太白县虢川河治理工程中的应用虢川河是陕西省太白县最大的一条河流，也是太白县的母亲河，河水资源丰富，但是由于长期的环境破坏和人类活动，导致了虢川河的水质严重污染，河道淤积严重，一旦遇到暴雨洪水，容易造成洪水泛滥，危害到附近的农田和居民。
为了解决虢川河的环境问题并减轻洪水威胁，太白县政府决定进行虢川河治理工程。
在虢川河治理工程中，气囊坝成为了一项重要的应用技术，它不仅可以有效地控制水位，还能够保护河道生态环境，提高治理效果。
气囊坝，是一种通过气体充填而膨胀的大型软体微河堤，它具有质轻、耐磨、易于部署和移动等特点，能够适应各种地形和水文条件。
在虢川河治理工程中，气囊坝的应用主要包括三个方面：一、控制水位虢川河在太白县境内河道曲折，地形多变，且河床深浅不一，水位波动大。
为了控制虢川河的水位，防止河水泛滥，气囊坝被用来划分河道，形成一系列水位控制点。
当虢川河水位上涨时，通过充气气囊坝的方式，可以快速形成临时性的水位阻隔，有效地阻止河水的扩散，降低洪水灾害的发生概率。
二、保护生态环境在虢川河治理工程中，保护生态环境是一项重要的任务。
气囊坝具有柔性和可适应性强的特点，能够与自然环境良好地结合，不会对河道生态环境造成破坏。
与传统的混凝土坝相比，气囊坝在安装和拆卸上更加灵活，不会对河道和沿岸植被产生影响，有助于保护河道的生态环境。
三、提高治理效果气囊坝具有轻便易携带、部署方便、成本低等优点，能够快速响应突发的水利工程需求。
在虢川河治理工程中，气囊坝可以根据需求快速调整其长度和高度，适应不同测水位，提高了治理工程的灵活性和适应性，同时降低了工程成本，提高了治理效果。
虢川河治理工程的实施，为气囊坝的应用提供了一个良好的实践平台。
在实际应用中，气囊坝发挥了良好的防洪效果，不仅成功控制了虢川河的水位，减轻了洪水对周边农田和居民的危害，还有效地保护了治理区域的生态环境，实现了治理工程的多重目标。
在太白县虢川河治理工程中，通过气囊坝的应用，为治理工程的实施提供了有效的技术支持和保障。
科技成果——气盾坝生产加工技术
科技成果——气盾坝生产加工技术技术开发单位
烟台华卫橡胶科技有限公司
成果简介
气盾坝是结合橡胶坝和传统钢闸门的优点来研制的一种新型闸门结构，具有橡胶坝跨度大、可完全倒伏不阻水，钢闸门使用寿命长等优点。
闸门系统由橡胶气囊、抑制带、锚固件、空压系统和闸门控制系统组成，利用空气压缩原理，通过给气囊充气、排水，是钢护板升起和倒伏，以维持特定水位高度。
主要性能指标
气盾坝气囊胶料采用三元乙丙橡胶，抗低温性能达到-400℃，使用寿命50年以上。
气盾坝帆布材料采用锦纶帆布，安全系数10倍以上。
气盾坝跨度大，单跨长度200米不需要中墩，塌坝后可完全倒伏不阻水。
适用范围
适用于任何河道形式、无需对河道进行改造。
也应用于蓄水及城市景观、农田灌溉、水利发电等领域。
气盾坝工作原理
气盾坝工作原理气盾坝是一种利用气体的浮力和地下水压力来支撑地下土层以防止地下水渗漏的工程结构。
气盾坝通常用于坝基、大坝边坡或隧道周围，以确保结构的稳定性和安全性。
在气盾坝的设计和施工过程中，工作原理是非常重要的，只有深入了解气盾坝的工作原理，才能确保工程的顺利进行和最终的成功。
气盾坝的工作原理主要涉及气体的浮力和地下水压力。
首先，当气体被注入到地下土层中时，气体的浮力可以有效地支撑土层，从而防止地下水的渗透。
其次，地下水压力也会对土层施加压力，与浮力相结合，可以增强土层的稳定性。
通过这种方式，气盾坝可以有效地防止地下水渗漏，并保护工程结构的完整性。
在气盾坝的施工过程中，工作原理起着至关重要的作用。
首先，施工人员需要根据工程的具体需求和地质条件来确定气盾坝的设计参数，包括气体注入压力、注入深度等。
然后，施工人员需要精确地控制气体的注入量和速度，以确保气盾坝能够有效地支撑土层。
此外，施工人员还需要密切监测气盾坝的情况，及时调整气体注入量，以保证工程的安全性和稳定性。
除了施工阶段，气盾坝的工作原理也在工程的运行阶段发挥着重要作用。
一旦工程完工，气盾坝需要定期进行维护和检查，以确保其正常运行。
维护人员需要定期检查气盾坝的气体注入系统、地下水压力系统等设备，及时发现和解决问题。
只有保持气盾坝的正常工作，才能保证工程的长期安全性。
梳理一下本文的重点，我们可以发现，气盾坝的工作原理对工程的设计、施工和运行都起着至关重要的作用。
只有深入了解和理解气盾坝的工作原理，才能确保工程的成功和永续。
希望通过今天的分享，能够更加全面地了解气盾坝的工作原理，为工程的设计和实施提供更多的参考。
气盾坝工作原理
气盾坝工作原理气盾坝，是一种利用气体压力来支撑水体的坝体结构，广泛应用于水利工程中。
它的工作原理是通过控制气体的压力，使气体充满坝体内部的腔室，从而形成一个稳定的气垫，起到阻挡水流的作用。
气盾坝采用的是一种双层结构设计，由内外两个层面组成。
内层是由柔性材料制成的膜壁，外层则是由钢筋混凝土构成的坝体。
内层膜壁具有良好的密封性和柔韧性，能够承受水压力，同时又能适应水体的变化。
而外层坝体则起到了保护内层膜壁的作用，使其不受外界环境的影响。
在气盾坝的工作过程中，首先需要将气体注入坝体内部的腔室中。
通过控制进气量和排气量，使坝体内部的气体压力逐渐增加，达到与水压力相平衡的状态。
当气体压力与水压力相等时，气盾坝就能够稳定地承受水压力，起到阻挡水流的作用。
气盾坝的关键在于气体的压力控制。
当气体压力超过水压力时，气盾坝会膨胀，从而增大了对水流的阻力。
当气体压力小于水压力时，气盾坝会收缩，减小了对水流的阻力。
通过不断调整气体的压力，使气盾坝能够适应不同水位的变化，保持坝体的稳定性。
气盾坝的工作原理具有以下几个优点。
首先，由于气盾坝利用气体压力来支撑水体，相比传统的重力坝而言，可以减少对土地的占用，并且施工周期短。
其次，气盾坝具有良好的适应性，能够适应水位的变化，保持坝体的稳定性。
此外，气盾坝具有较好的抗震性能和防渗漏效果，能够有效地保护水利工程的安全。
然而，气盾坝也存在一些局限性。
首先，由于气盾坝的内层膜壁较为脆弱，容易受到外界因素的影响而破裂。
其次，气盾坝的施工和维护成本较高，需要定期对膜壁进行检修和更换。
此外，气盾坝还需要具备一定的排气系统和监测系统，以确保坝体的稳定性和安全性。
气盾坝是一种利用气体压力来支撑水体的坝体结构。
通过控制气体的压力，使气盾坝能够稳定地承受水压力，起到阻挡水流的作用。
气盾坝具有较好的适应性和抗震性能，能够有效地保护水利工程的安全。
然而，气盾坝的施工和维护成本较高，需要定期检修和更换膜壁。
气盾坝 挡水高度
气盾坝挡水高度1. 气盾坝的概述气盾坝是一种新型的挡水结构，采用了气体封闭系统和均压原理，能够有效地挡住水流，形成一道坚固的挡水墙。
气盾坝的挡水高度是指气盾坝能够有效地抵御水流压力的最大高度。
2. 气盾坝的工作原理气盾坝利用气体封闭系统和均压原理来实现挡水功能。
当气盾坝需要挡水时，气体封闭系统中的气体被注入到气盾坝内部，形成一个气体层。
这个气体层可以有效地抵抗水流的压力，从而阻止水流进入气盾坝的后方。
气盾坝的均压原理是指，在气盾坝内部形成的气体层可以均匀地分布在整个挡水墙的面积上。
这种均匀分布的气体层能够使气盾坝承受更大的水流压力，从而提高挡水高度。
3. 气盾坝的设计与建造气盾坝的设计与建造需要考虑多个因素，包括挡水高度、挡水压力、材料选择等。
下面将对气盾坝的设计与建造进行详细介绍。
3.1 挡水高度的确定气盾坝的挡水高度是根据实际需要来确定的。
在设计气盾坝时，需要考虑到预计的水流压力、水位变化以及周围环境等因素。
通过对这些因素进行综合分析和计算，可以确定气盾坝的最大挡水高度。
3.2 挡水墙的结构设计气盾坝的挡水墙是由多个气盾单元组成的。
每个气盾单元由气盾材料和气盾支撑结构组成。
气盾材料需要具有良好的抗压性能和耐久性，以确保气盾坝能够承受水流压力和外界环境的影响。
气盾支撑结构需要能够提供足够的支撑力，以保持气盾坝的稳定性。
3.3 气体封闭系统的设计气盾坝的气体封闭系统需要能够有效地封闭气体，并保持气体的稳定性和均匀分布。
这需要设计合理的气体供应和排放系统，以及气体密封装置。
气体供应系统需要能够及时地向气盾坝注入气体，而气体排放系统需要能够及时地排放气体，以调整气盾坝内部的气体压力和均匀分布。
3.4 施工与监测气盾坝的建造需要按照设计要求进行施工。
施工过程中需要注意气盾坝结构的完整性和稳定性，以及气体封闭系统的有效性。
同时，还需要对气盾坝进行监测，以确保其正常工作和挡水功能的可靠性。
4. 气盾坝的应用与前景气盾坝具有挡水高度高、结构轻巧、施工方便等优点，因此在水利工程和防洪工程中有着广泛的应用前景。
气囊坝的原理及应用
气囊坝的原理及应用一、气囊坝的基本原理气囊坝是一种利用气囊的浮力和密封性能构建的临时性水坝，主要通过将气囊充气以获得坝体浮力来实现临时性水坝的建立和防洪目的的。
气囊坝由气囊本体和充气系统两大部分组成。
1.1 气囊坝的气囊本体气囊坝的气囊本体是由高强度、耐磨、耐老化的橡胶材料制成的，具有优良的密封性能和承载能力。
气囊坝一般由若干个气囊组成，不同的设计可以实现不同水位调节范围和防洪能力。
1.2 气囊坝的充气系统气囊坝的充气系统由气源、输气管路和控制系统组成。
通过控制系统对气源进行调节，将气体输送到气囊内，使气囊充气并产生浮力，从而建立临时性水坝。
二、气囊坝的应用领域气囊坝的独特特性使其在多个领域有着广泛的应用，主要包括以下几个方面：2.1 水电站施工气囊坝可以用于水电站的施工过程中。
在施工期间，往往需要临时性地阻挡水流，这时候可以采用气囊坝快速、便捷地建立一个临时性水坝，以方便施工操作。
2.2 河道治理在河道治理时，常常需要对水流进行调控和引导。
气囊坝可以根据需要建立起临时性的水坝，在某些特定位置对水流进行阻挡或分流，有助于河道的治理和维护。
2.3 洪水防控气囊坝是一种灵活、快速、高效的洪水防控方式。
在洪水来临前，可以通过充气将气囊快速部署到需要防控的位置，建立起临时性水坝，有效地阻挡洪水的扩散，从而减轻洪水带来的损失。
2.4 水域景观建设气囊坝在水域景观建设中也有着广泛的应用。
通过合理地布置气囊坝，可以创造出不同形状、不同高度的湖泊或水景，为水域景观增添了灵动和丰富的元素。
三、气囊坝的优势与展望相比传统的水坝建设方式，气囊坝具有以下几个优势：1.快速建立：气囊坝可以在短时间内快速充气建立，适合应急情况和临时性水坝需求。
2.灵活调节：通过调节气囊的充气程度，可以灵活地调节水位，满足不同场合的需求。
3.低成本：气囊坝相对于传统水坝建设来说，成本较低，且可以多次使用，具有较高的经济性和可持续性。
展望未来，随着科技的不断进步，气囊坝在防洪、水利工程、河道治理和水域景观建设等领域将会得到更广泛的应用。
简论气盾坝的设计
简论气盾坝的设计徐君冉;赵海涛;张乐为【摘要】简论气盾坝的设计，包括坝址选择、坝高确定、坝袋设计、过流能力和消能计算、防渗长度和坝底板稳定计算等，使之达到经济效益、社会效益、环境效益的最佳组合。
【期刊名称】《河北水利》【年(卷),期】2016(000)008【总页数】2页(P42-43)【关键词】生态气囊支撑坝;拦河蓄水;防渗长度;坝底板稳定【作者】徐君冉;赵海涛;张乐为【作者单位】河北省水利水电第二勘测设计研究院;河北省水利水电第二勘测设计研究院;河北省石津灌区管理局【正文语种】中文气盾坝，又名生态气囊支撑坝，是综合橡胶坝、钢坝闸二者之长的新型水工建筑物。
气盾坝通过对气囊进行充气，支撑起挡水盾板，实现蓄水运行；通过对充气压力的调节，调整挡水盾板的支撑角度，控制所需的挡水高度。
气盾坝水位控制灵活、动力系统简单、寿命长，因此在河道蓄水工程中被广泛运用。
1.1 坝址布置原则根据《橡胶坝技术规范》(GB/ T50979-2014)，选择坝址时应根据橡胶坝的特点和运用要求，考虑地形、地质、水流、泥沙、环境影响等因素，经过技术经济比较后确定。
坝址应选择在有开阔地形、稳定岸坡的河段，宜优先考虑地质条件好的天然地基上，避免选用人工处理地基。
拦河坝尽可能布置在河道相对顺直、水流流态平顺的河段；不宜选在冲刷和淤积变化大、断面变化频繁的河段。
拦河坝布置考虑与两岸地形相协调，坝址应选在两侧地势较高的河段。
拦河坝布置考虑支流影响，布置在支流上游处，减少支流洪水对橡胶坝运行的不利影响。
选择坝址还应综合考虑材料来源、对外交通、施工导流、场地布置、供水供电等条件，还应考虑橡胶坝建成后运行管理、坝袋检修等条件。
1.2 坝址及坝高以河北省遵化市沙河纪各庄气盾坝为例，纪各庄气盾坝主要考虑到人工湿地取水水头要求及就近原则，同时考虑坝体上下游河道平顺要求，将气盾坝布置在沙河魏进河汇入后上游约270m处，桩号2+200处，根据人工湿地进口水位要求，坝高确定为3.0m。
一种单气囊气盾坝的制作方法
一种单气囊气盾坝的制作方法本实用新型涉及一种单气囊气盾坝。
背景技术：现有的气盾坝的一种安装方式是盾板和气囊锚固在同一水平面上，共用一个压板，这种方式存在的明显的缺陷缺陷是对气囊的锚固牢靠性较差，需要定期巡检和维护，而且因为同时拆开盾板和气囊，导致检修量较大。
技术实现要素：本实用新型的目的是增强气盾坝锚固连接的稳定性、牢靠性和减少维护。
为达上述目的，本实用新型提供了一种单气囊气盾坝，包括盾板、盾板压板、盾板连接件、气囊压板和盾板背水面侧的气囊，所述盾板与盾板连接件连接，该盾板连接件通过第一锚固螺栓固定在所述盾板压板和气囊压板之间，且该第一锚固螺栓穿过所述气囊压板后固定在锚固基础上，所述气囊的锚固侧通过所述第一锚固螺栓和第二锚固螺栓固定在所述气囊压板和锚固基础之间；所述第一锚固螺栓和第二锚固螺栓并排设置，且该第二锚固螺栓置于所述盾板的背水侧；所述锚固基础上对应所述第二锚固螺栓设置一v型锚固槽，以将对应该第二锚固螺栓的气囊的锚固侧部位锚固在该v型锚固槽内。
盾板连接件为橡胶片。
本实用新型的优点如下：盾板和气囊分层锚固，彼此独立，检修互不影响，同时，借助v型槽增强了对气囊的锚固稳固性，采用橡胶片连接盾板减少了现有的刚性连接的磨损度。
下面结合附图和实施例对本实用新型做详细说明。
附图说明图1是一种盾板和气囊分层锚固的气盾坝示意图。
图2是一种通过v型槽进一步锚固气囊的结构示意图。
附图标记说明：1、盾板；2、盾板压板；3、盾板连接件；4、气囊压板；5、气囊；6、第一锚固螺栓；7、锚固基础；8、第二锚固螺栓；9、v型锚固槽。
具体实施方式参见图1、2所示，本实施例提供了一种单气囊气盾坝，包括盾板1、盾板压板2、盾板连接件3、气囊压板4和盾板1背水面侧的气囊5，盾板1与盾板连接件3连接，该盾板连接件3通过第一锚固螺栓6固定在盾板压板2和气囊压板4之间，且该第一锚固螺栓6穿过气囊压板4后固定在锚固基础7上，气囊5的锚固侧通过第一锚固螺栓6和第二锚固螺栓8固定在气囊压板4和锚固基础7之间；且第一锚固螺栓6和第二锚固螺栓8并排设置，且该第二锚固螺栓8置于所述盾板1的背水侧；通过此种分别独立锚固的方式，避免了盾板和气囊的检修间的相互影响，大大降低维护难度和工作量。
生态气囊支撑坝[实用新型专利]
![生态气囊支撑坝[实用新型专利]](https://img.taocdn.com/s3/m/0f761ac14b73f242336c5ff1.png)
专利名称：生态气囊支撑坝专利类型：实用新型专利
发明人：洪志强,杨孝栋,肖德轩申请号：CN201320776412.5申请日：20131202
公开号：CN203603117U
公开日：
20140521
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种能够满足现代水利工程建设及改造急需的生态气囊支撑闸坝，属于活动闸坝结构技术领域。
生态气囊支撑坝，包括由挡水盾板和支撑气囊构成的气动盾形闸门主体，特征在于所述气动盾形闸门主体上设有用于调节坝高的坝高调节限位装置，坝前设有用于清除坝前沉积物的曝气装置，坝底开设有生物通道。
本实用新型生态气囊支撑坝，具有结构完善、生态环保、高耐蚀性的诸多有益效果。
申请人：烟台桑尼橡胶有限公司
地址：265307 山东省烟台市栖霞市松山开发区C区
国籍：CN
代理机构：烟台双联专利事务所(普通合伙)
代理人：吕静
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科技成果——气囊支撑坝（气盾坝）技术开发单位烟台桑尼橡胶有限公司
成果简介
气囊支撑坝：又称气盾坝、气动盾形闸门，由一组钢制盾板、一组气囊、一排基础锚固螺栓和一套气动充排系统组成。
气囊支撑坝以空气为充胀介质，不使用任何液压油、润滑油，对环境不造成任何污染。
气囊支撑坝结合了橡胶坝与钢板闸的优点，挡水高度可调节，气囊充排气时间短，运行可控、管理简单，在全倒状态下，可以满足鱼类洄游和行洪等要求，适用范围更加广泛。
主要性能指标
（1）坝体自身防护性能高；
（2）防洪渡汛和过凌汛强；
（3）运行安全、可控；
（4）以空气为充填介质，不使用任何液压油、润滑油，对环境不造成任何污染；
（5）“零”运行费用：运行过程中的维修、维护极少，费用近乎于“零”；
（6）溢流时具有更好的挑流效果，能形成壮观的瀑布景观。
适用范围
适用于灌溉蓄水、城市景观、治污工程、水产养殖、景区漂流等项目，特别适合于洪水暴涨暴落，漂浮物和滚石、泥沙夹杂多，供电、交通不便的山溪性河道工程。
